РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
sven 314
Мультимедийная USB
акустическая система 2.0

1
2
2
2
2
2
2
2
3
3
4
8
СОДЕРЖАНИЕ
RUS ....................................................................................................
1. ОПИСАНИЕ .....................................................................................
2. МЕРЫ БЕЗОПАСНОСТИ .....................................................................
3. КОМПЛЕКТАЦИЯ .............................................................................
4. ОСОБЕННОСТИ АКУСТИЧЕСКОЙ СИСТЕМЫ ..............................................
5. ТРЕБОВАНИЯ КСИСТЕМЕ .......................................................................
6. ПАНЕЛЬ УПРАВЛЕНИЯ .............................................................................
7. ПОДКЛЮЧЕНИЕ ИЭКСПЛУАТАЦИЯ ......................................................
8. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ ....................................................
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .............................................................
UKR ...................................................................................................
ENG ..................................................................................................
Техническая поддержка размещена на сайте www.sven.fi
Здесь же Вы сможете найти обновленную версию данного руководства.
Благодарим Вас за покупку акустической системы ТМ SVEN!
Перед эксплуатацией устройства внимательно ознакомьтесь снастоящим руководством и
сохраните его на весь период использования.
АВТОРСКОЕ ПРАВО
© 2011. SVEN Company Ltd. Версия 1.0 (V 1.0).
Данное руководство исодержащаяся внем информация защищены авторским правом. Все
права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать руководство более точным, возможны некоторые
несоответствия. Информация данного руководства предоставлена на условиях «как есть».
Автор ииздатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся вданном руководстве.
РАСПАКОВКА
Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-
либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие по-
вреждено при транспортировке, обратитесь вфирму, осуществляющую до ставку; если
изделие не функционирует, сразу же обратитесь кпродавцу.
ВНИМАНИЕ!
Не включайте изделие сразу же после внесения его впомещение из окружающей среды с
минусовыми температурами! Распакованное изделие необходимо выдержать вусловиях
температуры помещения не менее 4-хчасов.
RUS
Руководство по эксплуатации
1
sven 314

1. ОПИСАНИЕ
Мультимедийная USB акустическая система (АС) Sven 314 предназначена для воспроизведе-
ния музыки, озвучивания игр ипроч. АС имеет встроенные усилитель исигнальный кабель,
благодаря чему может быть подключена кразным источникам аудиосигнала. Колонка спане-
лью управления условно названа активной.
2. МЕРЫ БЕЗОПАСНОСТИ
•Не допускайте замыканий проводов (втом числе и«заземленных») колонок между собой,
так как это выводит из строя аппаратуру.
•Не вскрывайте АС ине производите ремонт самостоятельно.
•Оберегайте АС от попадания вотверстия посторонних предметов.
•Оберегайте изделие от повышенной влажности, пыли ивоздействия высоких температур.
•Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут по-
вредить окрашенную поверхность АС. Для чистки АС используйте мягкую сухую ткань.
•Не допускайте механического воздействия на диффузоры динамиков.
•Для обеспечения дополнительной безопасности во время грозы отключите колонки от USB-
порта ивыключите компьютер.
3. КОМПЛЕКТАЦИЯ
•Акустическая система — 1 шт.
•Руководство по эксплуатации — 1 шт.
•Гарантийный талон — 1 шт
.
4. ОСОБЕННОСТИ АКУСТИЧЕСКОЙ СИСТЕМЫ
•Компактная конструкция
•Возможность подключения клюбому источнику сигнала
•Управление уровнем громкости
•Питание USB
•Выход для наушников имикрофона (гарнитуры)
•Материал корпуса колонок – ABS-пластик
5. ТРЕБОВАНИЯ КСИСТЕМЕ
•Ноутбук (нетбук) или компьютер сUSB-портом
•Выход источника сигнала mini-jack 3,5 мм
6. ПАНЕЛЬ УПРАВЛЕНИЯ
aLED: Индикатор питания
bPOWER: Выключатель питания
cVOLUME: Регулятор громкости
d: Разъем для подключения наушников
7. ПОДКЛЮЧЕНИЕ ИЭКСПЛУАТАЦИЯ
АС Sven 314 может быть подключена кUSB-порту ПК или ноутбука (см. рис. 2).
• Кабель USB gподключите кUSB-порту компьютера или ноутбука (см. рис. 2).
• Мини-джек Ø 3,5 мм (зелёный) сигнального кабеля подключите кисточнику сигнала.

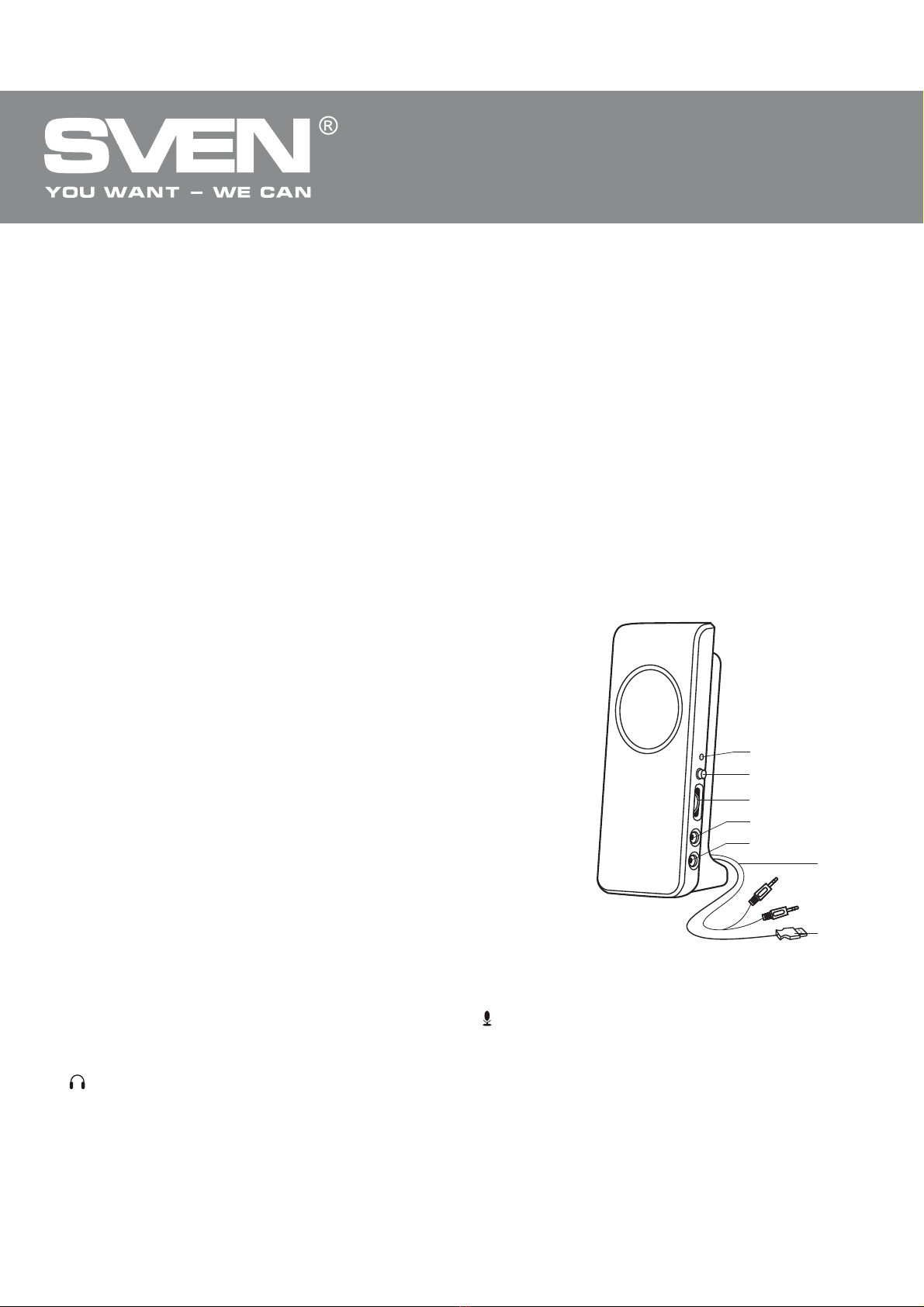

Рис. 1. Панель управления
e
d
c
b
a
g
f
e: Разъем для подключения микрофона
fВстроенный сигнальный кабель
gКабель USB
RUS
Мультимедийная USB
акустическая система 2.0
2

Значение
4 (2 х2)
100 – 20 000
Ø 57
5 DС/USB
64 х150 х55
0,32
Характеристики иединицы измерения
Выходная мощность (RMS), Вт
Диапазон частот, Гц
Размер динамиков, мм
Напряжение питания, В
Размеры (одной колонки) (ШхВхГ), мм
Масса, кг
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
•Технические характеристики, приведенные втаблице, справочные ине могут слу-
жить основанием для претензий.
•Продукция торговой марки SVEN постоянно совершенствуется. По этой причине тех-
нические характеристики могут быть изменены без предварительного уведомления.
• Мини-джек Ø 3,5 мм (розовый) сигналь-
ного кабеля вставьте вгнездо подключения
микрофона на панели управления компью-
тера.
• Установите уровень громкости на мини-
мум, прокрутив колесико VOLUME cвниз
до упора.
• Включите питание устройства спомощью
выключателя POWER b. Загорится инди-
катор питания LED a.
• Включите источник аудиосигнала иотре-
гулируйте уровень громкости средствами
Windows или регулятором громкости VO-
LUME cпо своему усмотрению.
•Наушники подключайте кгнезду d, ами-
крофон – кгнезду e(см. рис. 2).
Примечания:
• Располагайте колонки относительно слушателя симметрично.
• Подключайте USB-адаптер кUSB-порту компьютера или кактивному USB-хабу.
• После выключения компьютера или ноутбука отключите кабель USB устройства.
8. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ
• Если звук вколонках слишком слабый или отсутствует, убедитесь, что USB-кабель колонок
подключен кUSB-порту ноутбука или компьютера, аноутбук или компьютер включен.
• Проверьте установки регулятора громкости на источнике сигнала.

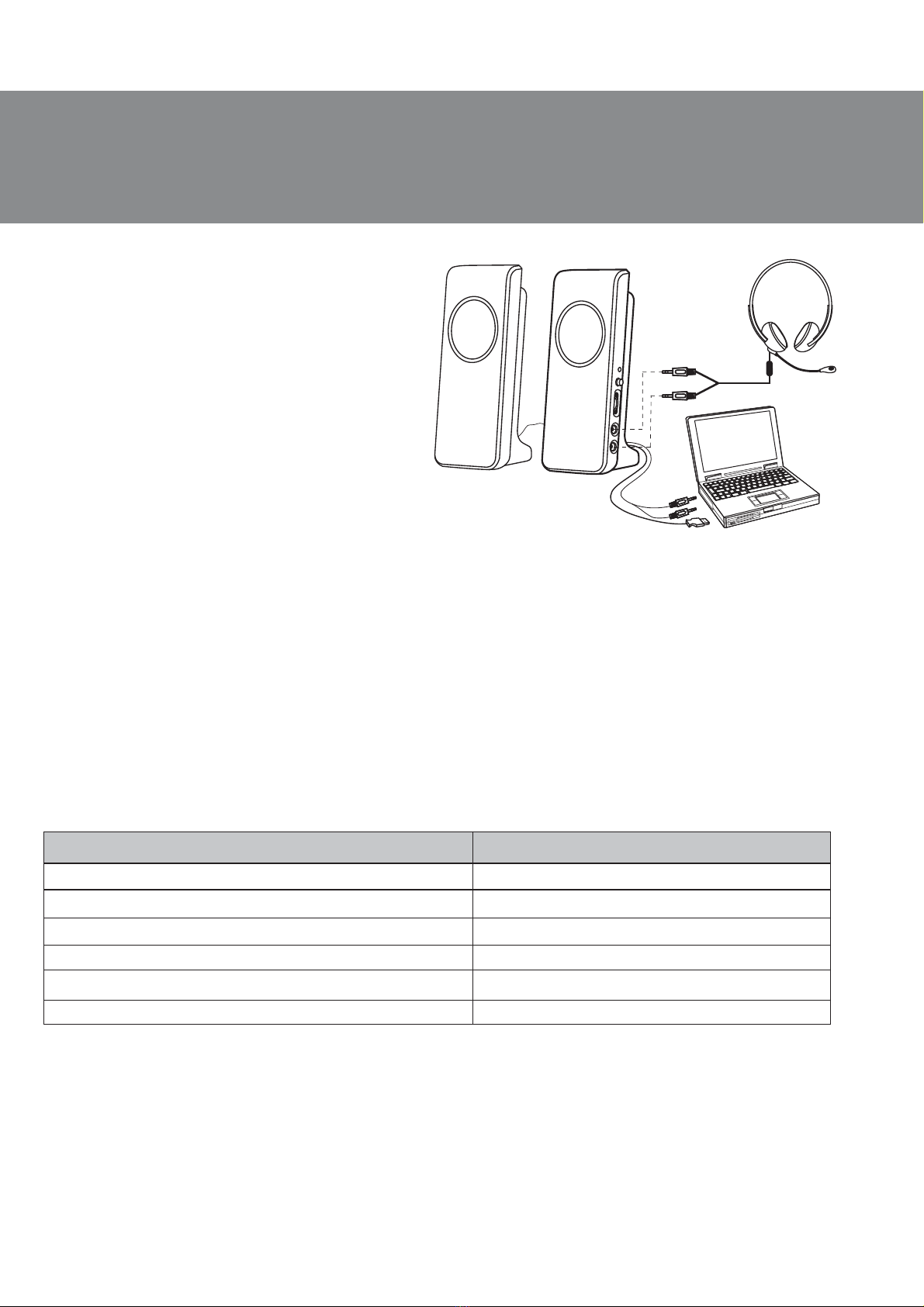

Рис. 2. Схема подключения
RUS
Руководство по эксплуатации
3
sven 314

www.sven.fi
КЕРІВНИЦТВО
ЗЕКСПЛУАТАЦІЇ
Мультимедійна USB
акустична система 2.0
SVEN 314

UKR
Керівництво зексплуатації
5
sven 314
Технічна підтримка розміщена на сайтi www.sven.fi
Також тут Ви зможете знайти оновлену версію цього керівництва.
Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
Перед експлуатацією пристрою уважно ознайомтеся зцим керівництвом ізбережіть його на
увесь період користування.
АВТОРСЬКЕ ПРАВО
© 2011. SVEN Company Ltd. Версiя1.0 (V 1.0).
Це керівництво та інформація, що міститься вньому, захищено авторським правом. Усі права
застережені.
ТОРГОВЕЛЬНІ МАРКИ
Усі торговельні марки євласністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити керівництво точнішим, можливі деякі невідповід-
ності. Інформація цього керівництва надана на умовах «як є». Автор івидавець не несуть жод-
ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься уцьому керівництві.
РОЗПАКОВУВАННЯ
Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-
небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться уфірму, що здійснює доставку; якщо виріб не функціонує, відра-
зу жзверніться до продавця.
УВАГА!
Не включайте виріб одразу після того, як внесли його вприміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати вумовах температури приміщення не
менше 4-хгодин.
ЗМІСТ
RUS ..........................................................................................................
UKR ..........................................................................................................
1. ОПИС .................................................................................................
2. ЗАХОДИ БЕЗПЕКИ ...............................................................................
3. КОМПЛЕКТАЦІЯ ...................................................................................
4. ОСОБЛИВОСТІ АКУСТИЧНОЇ СИСТЕМИ ....................................................
5. ВИМОГИ ДО СИСТЕМИ .........................................................................
6. ПАНЕЛЬ УПРАВЛІННЯ .............................................................................
7. ПІДКЛЮЧЕНННЯ ТА ЕКСПЛУАТАЦІЯ .........................................................
8. ВИРІШЕННЯ МОЖЛИВИХ ПРОБЛЕМ ........................................................
9. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ..................................................................
ENG ................................................................................................
1
4
6
6
6
6
6
6
6
7
7
8

1. ОПИС
Мультимедійна USB акустична система (АС) Sven 314 призначена для відтворення музики,
озвучування ігор тощо. АС оснащена вмонтованими підсилювачем ісигнальним кабелем, за-
вдяки чому може бути підключена до різих джерел аудіосигналу. Колонка зпанеллю управ-
ління умовно названа активною.
2. ЗАХОДИ БЕЗПЕКИ
•Не допускайте замикання дротів (утому числі й«заземлених») колонок АС між собою, бо це
призводить до виходу аппаратури зладу.
•Не розбирайте АС іне здійснюйте ремонт самостійно.
•Оберігайте АС від потрапляння вотвори сторонніх предметів.
•Оберігайте АС від підвищеної вологості, пилу ідії високих температур.
•Не використовуйте для протирання бензин, спирти або інші розчинники, бо вони можуть по-
шкодити декоровану поверхню АС. Для чищення АС використовуйте м’яку суху тканину.
•Не допускайте механічної дії на дифузори динаміків.
•Для забезпечення додаткової безпеки під час грози відключіть колонки від USB-порту івимк-
ніть комп’ютер.
3. КОМПЛЕКТАЦІЯ
•Акустична система — 1 шт.
•Керівництво зексплуатації — 1 шт.
•Гарантійний талон — 1 шт.
4. ОСОБЛИВОСТІ АКУСТИЧНОЇ СИСТЕМИ
•Компактна конструкція
•Можливість підключення до будь-якого джерела сигналу
•Управління рівнем гучності
•Живлення від USB порту
•Вихід для навушників імікрофону (гарнітури)
•Матеріал корпусу колонок – ABS-пластик
5. ВИМОГИ ДО СИСТЕМИ
•Ноутбук (нетбук) або комп’ютер зUSB-портом
•Вихід джерела сигналу mini-jack 3,5 мм
6. ПАНЕЛЬ УПРАВЛІННЯ
aLED: Індикатор дивлення
bPOWER: Вимикач живлення
cVOLUME: Регулятор гучності
d: Роз’єм для підключення навушників
7. ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ
АС Sven 314 може бути підключена до USB-порту комп’ютера або ноутбука (див. мал. 2).
• Кабель живлення USB gпідключіть до USB-порту комп’ютера або ноутбука (див. мал. 2).
• Міні-джек Ø 3,5 мм (зелений) сигнального кабелю підключіть до джерела сигналу.

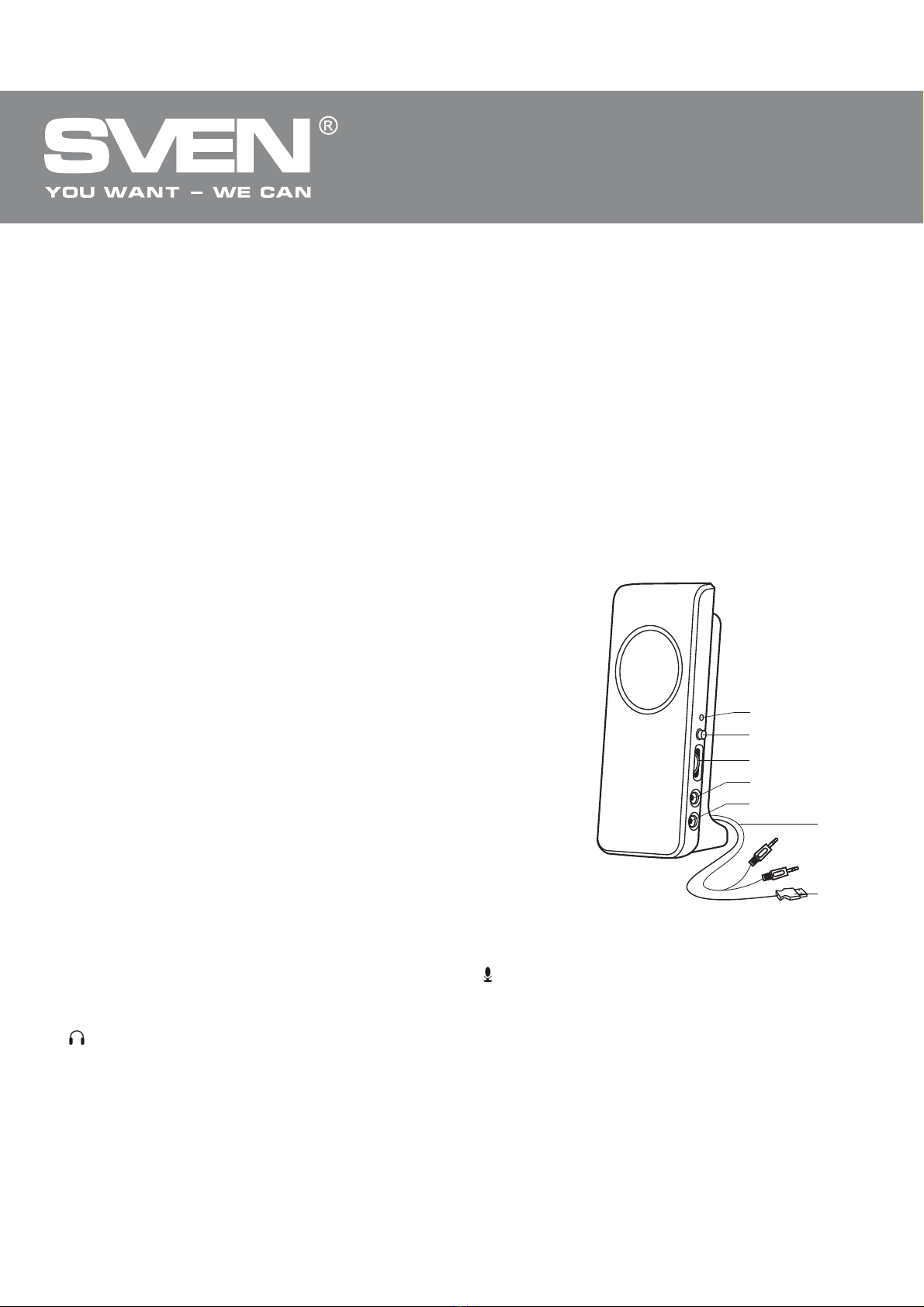

Мал. 1. Панель управління
e
d
c
b
a
g
f
e: Роз’єм для підключення мікрофона
fВмонтований сигнальний кабель
gКабель USB
UKR
Мультимедійна USB
акустична система 2.0
6

Значення
4 (2 х2)
100 – 20 000
Ø 57
5DС/USB
64 х150 х55
0,32
Характеристики та одиниці виміру
Вихідна потужність, Вт (RMS)
Діапазон частот, Гц
Розмір динаміків, мм
Напруга живлення, В
Розміри (однієї колонки) (ШхВхГ), мм
Вага, кг
9. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Примітки:
•Технічні характеристики, наведені втаблиці, довідкові іне можуть служити підставою
для претензій.
•Продукція торговельної марки SVEN постійно удосконалюється. Зцієї причини тех-
нічні характеристики може бути змінено без попереднього повідомлення.
• Міні-джек Ø 3,5 мм (рожевий) сигналь-
ного кабелю вставте до гнізда підключення
мікрофона на панелі управління комп’ю-
тера.
• Встановіть рівень загальної гучності на
мінімум, прокрутивши коліщатко VOLUME
cвниз до упору.
• Увімкніть живлення пристрою за допомо-
гою вимикача POWER b. Засвітиться інди-
катор живлення LED a.
• Увімкніть джерело аудіосигналу івідрегу-
люйте рівень гучності системи засобами
Windows або регулятором VOLUME cна
власний розсуд.
• Навушники підключайте до гнізда d, амі-
крофон – до гнізда e(див. мал. 2).
Примітки:
• Розташовуйте колонки відносно слухача симетрично.
• Підключайте систему до USB-порту комп’ютера або до активного USB-хаба.
• Після вимкнення комп’ютера або ноутбука відключіть кабель USB пристрою.
8. ВИРІШЕННЯ МОЖЛИВИХ ПРОБЛЕМ
• Якщо звук вколонках занадто тихий або відсутній, переконайтеся, що USB-кабель колонок
підключено до USB-порту ноутбука або комп’ютера, аноутбук або комп’ютер увімкнено.
• Перевірте налаштування регулятора гучності на джерелі сигналу.
Мал. 2. Схема підключення
7
sven 314
UKR
Керівництво зексплуатації

www.sven.fi
OPERATION
MANUAL
SVEN 314
Multimedia USB
Speaker System 2.0

ENG
9
sven 314
CONTENTS
RUS .........................................................................................................
UKR .......................................................................................................
ENG ................................................................................................
1. DESCRIPTION ........................................................................................
2. SAFETY PRECAUTIONS ............................................................................
3. PACKAGE CONTENTS ..............................................................................
4. SPECIAL FEATURES .................................................................................
5. SYSTEM REQUIREMENTS .........................................................................
6. CONTROL PANEL ....................................................................................
7. CONNECTION AND OPERATION GUIDE .......................................................
8. TROUBLE SHOOTING .............................................................................
9. TECHNICAL SPECIFICATION .....................................................................
Technical support is on www.sven.fi
Congratulations on your purchase of the Sven speaker system!
Please read this operation manual before using the unit and retain this operation manual in safe place
for future reference.
COPYRIGHT
© 2011. SVEN Company Ltd. Version 1.0 (V 1.0).
This manual and information contained in it are copyrighted. All rights reserved.
TRADEMARKS
All trademarks are the property of their legal holders.
NOTICE OF RESPONSIBILITY RESTRICTION
Despite the exerted efforts to make this manual more exact, some discrepancies may occur. The
information of this manual is given on «as is» terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damages which have arisen from the information,
contained in the given manual.
UNPACKING
Unpack the device carefully. Make sure there are no accessories left in the box. Check up the
device for damages; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.
ATTENTION!
Do not switch on acoustic system immediately after you bring it in a room from environment with
negative temperature!
Unpacked acoustic system should be placed in conditions of room’s temperature at least 4 hours.
1
4
8
10
10
10
10
10
10
10
11
11
Operation Manual

1. DESCRIPTION
Sven 314 Multimedia USB Speaker System 2.0 (MSS) is designed to play music, sound games, etc.
The MSS has a built-in bridge amplifier and a signal cable due to which it can be connected to
virtually any audio source. The speaker with a control panel is named the active one.
2. SAFETY PRECAUTIONS
•Do not open the MSS and do not perform repairs by yourself.
•Do not put foreign objects inside the holes of the MSS. Make sure that needles, hair pins, coins,
insects etc. do not get inside.
•Protect the MSS from high humidity, water and dust. Do not locate it in areas with high level of
humidity and dust.
•Protect the MSS from heating: do not locate it near a heat source or expose to direct sunlight.
•Do not use gasoline, alcohol or other solvents when cleaning, since they may damage the
paint-coated surface of the MSS. Clean it with dry soft cloth only.
•If the MSS does not operate, unplug it and address your dealer.
3. PACKAGE CONTENTS
•Speaker system — 1 pc
• Operation manual — 1 pc
• Warranty card — 1 pc
4. SPECIAL FEATURES
• Compact design
• Easy connection to various audio devices
• Volume control
•USB power supply
•Headphone and microphone jacks
•ABS рlastic case of speakers
5. SYSTEM REQUIREMENTS
•Notebook (netbook) or PC with USB port
•Any signal output with a 3.5 mm jack
6. CONTROL PANEL
aLED: Power LED
bPOWER: POWER switch
cVOLUME: Volume control wheel
d: Headphone jack
7. CONNECTION AND OPERATION GUIDE
Sven 314 Multimedia Speaker System can be connected to a USB-port on your computer or laptop
(see Fig. 2).
• Plug the USB cable gto the USB port on your computer or laptop (see Fig. 2).
• Plug the 3.5 mm mini-jack (green) of the signal cable to an audio source.
• Plug 3.5 mm mini-jack (pink) of the signal cable to the microphone jack on the computer’s control
panel.
e: Microphone jack
fBuilt-in signal cable
gUSB cable

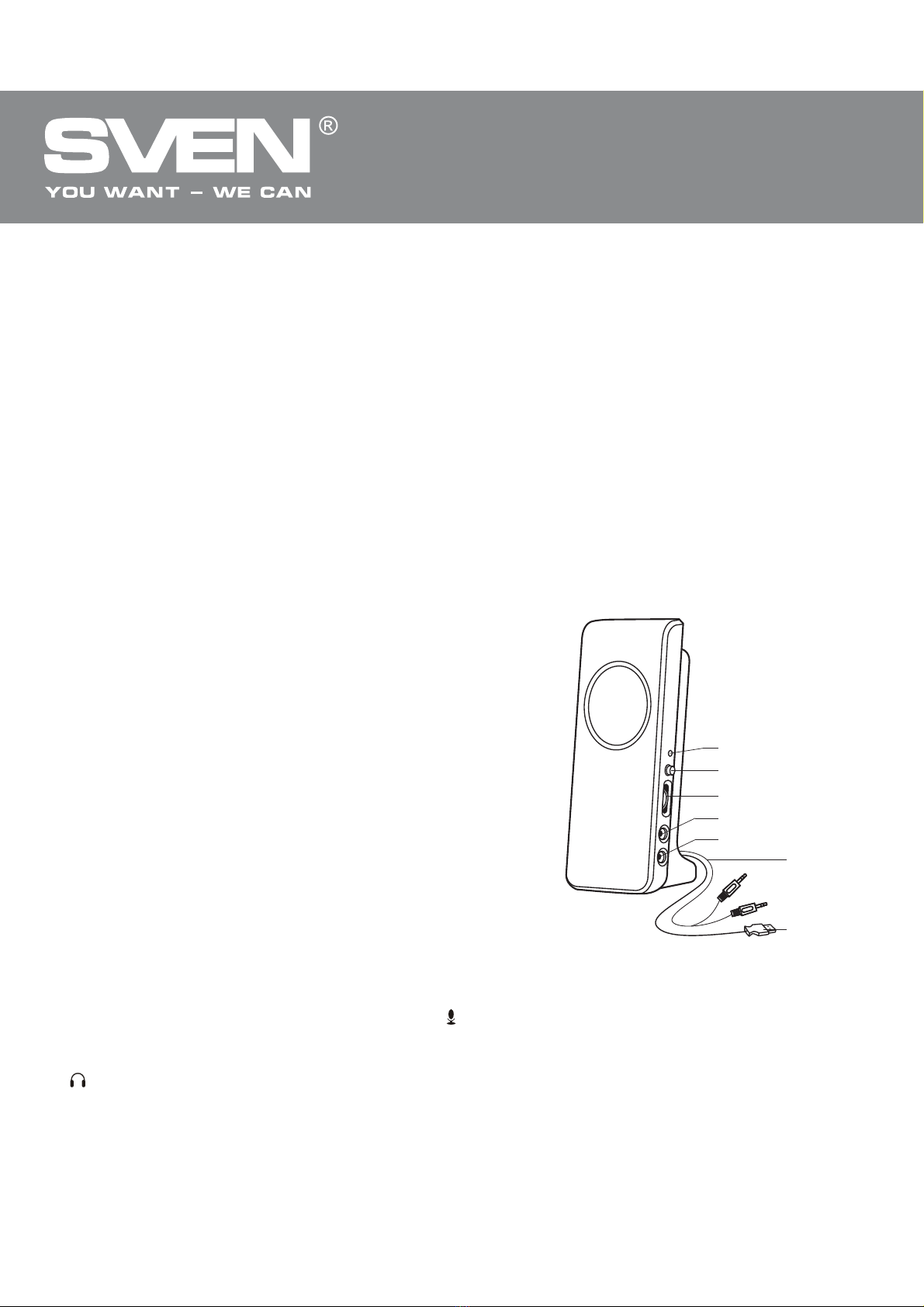

Fig. 1. Control panel
e
d
c
b
a
g
f
ENG
10
Multimedia USB Speaker System 2.0

Value
4 (2 х2)
100 – 20 000
Ø 57
5 DС/USB
64 х150 х55
0.32
Parameter, measurement unit
Output power (RMS), W
Frequency range, Hz
Speaker dimension, mm
Power supply, V
Dimensions (one satellite) (W хH хD), mm
Weight, kg
9. TECHNICAL SPECIFICATION
Notes:
• Technical specification given in this table is supplemental information and can not give
occasion to claims.
• Technical specification is subject to change without notice due to improvement of SVEN
production.
• Adjust volume level to its minimum by
turning VOLUME volume control wheel c
down until it stops.
• Turn on the MSS power supply, shift POWER
switch b. Power LED awill illuminate.
• Turn on the audio source and adjust the
speakers’ volume at your discretion by means
of Windows facility or VOLUME control wheel
c.
•Plug a headphone into the headphone jack
d, and a microphone into the microphone
jack e(see. Fig. 2).
Notes:
• Place the speakers symmetrically to the listener.
• Connect the speakers to a USB port of your
laptop or PC, otherwise please use an active
USB hub.
• After turning off the computer or laptop unplug the USB device.
8. TROUBLE SHOOTING
• If there is weak sound or there is no sound of the speakers, please make sure that the USB cable
is plugged to the Laptop or PC and it is powered on.
• If the sound is produced by one of the speakers only, check the connection of the speakers.

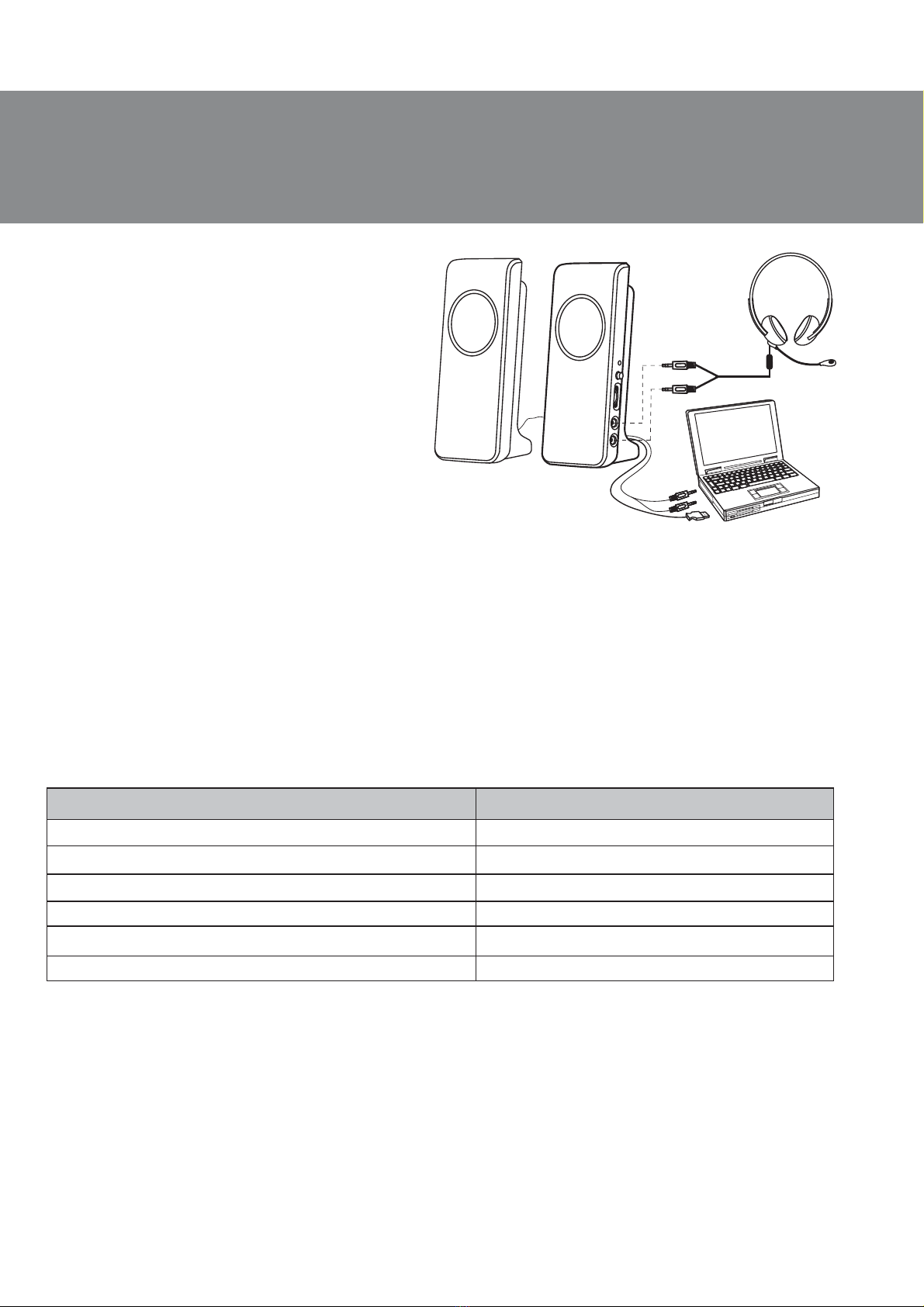

Fig. 2. Connection diagram
11
sven 314
ENG
Operation Manual

Модель: Sven 314
Импортер вРоссии: ООО «СКАНДИТРЕЛ»,
111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1.
Уполномоченная организация вРоссии: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите в
гарантийном талоне или на сайте www.sven.fi
Гарантийный срок: 12 мес.
Срок службы: 2 года.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка,
Котолахдентие, 15. Сделано вКитае.
Модель:
Sven 314
Постачальник/імпортер вУкраїні: ТОВ «СВЕН Центр».
Київська область, м. Переяслав-Хмельницький,
вул. Героїв Дніпра, 31.
Призначення, споживчі властивості та відомості
про безпеку товару див. укерівництві зексплуатації.
Умови гарантійного обслуговування дивіться в
гарантійному талоні або на сайті www.sven.fi
Гарантійний термін: 12 міс.
Строк служби: 2 роки.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить.
Зберігати всухому місці.
Виготовлено під контролем «Свен Скандинавія
Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15.
Зроблено вКитаї.
Produced under the control of Oy Sven Scandinavia Ltd.
15, Kotolahdentie, KOTKA, Finland, 48310.
Made in China.
® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland. SVEN 314
Мультимедийная USB
акустическая система 2.0
