BEDIEUNUNGSANLEITUNG / INSTRUCTION MANUAL
20700L

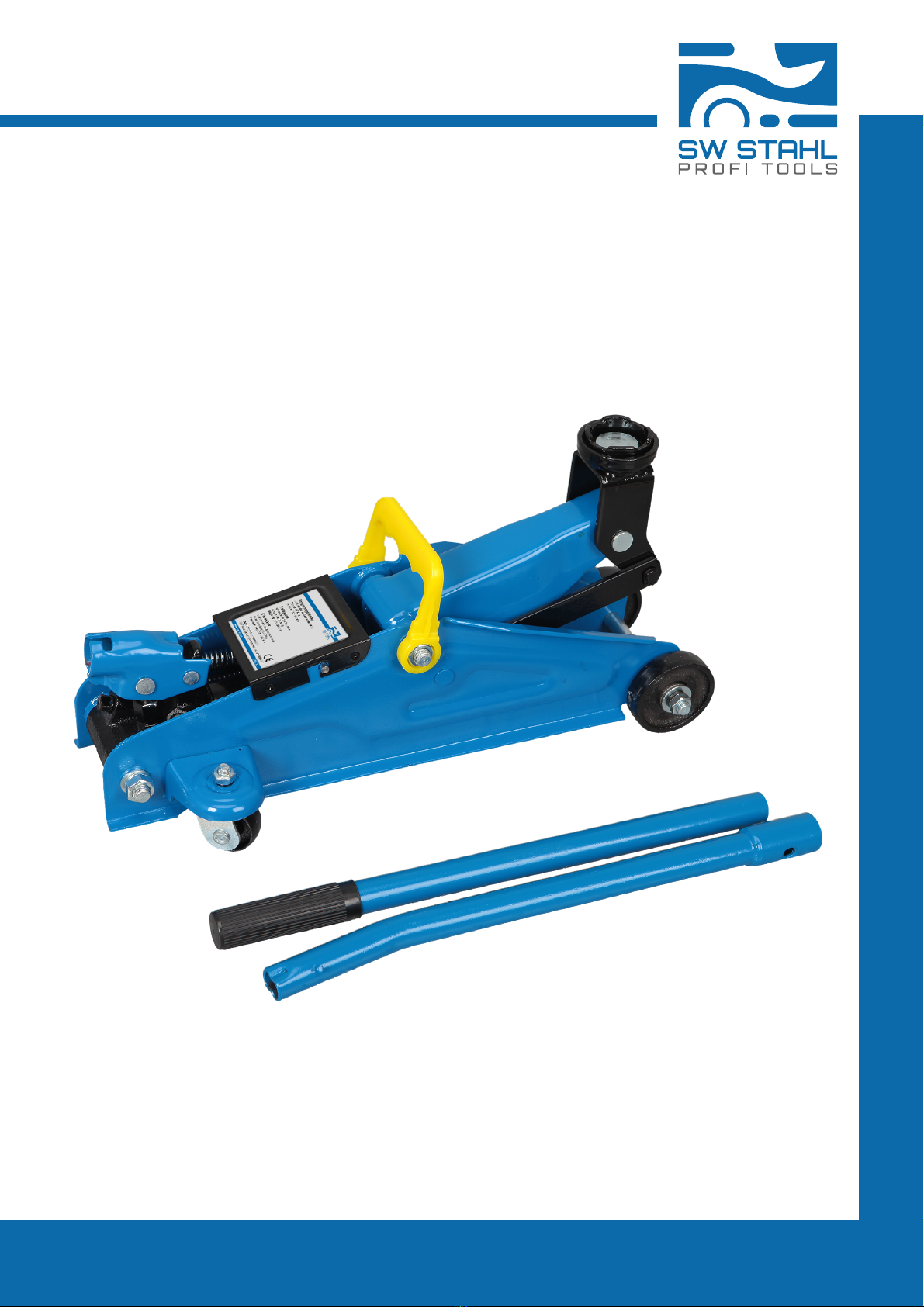

Rangierwagenheber
mit Lenkrollen und Sicherheitsventil
• Traglast: 2.000 kg
• Hubhöhe min.: 135 mm
• Hubhöhe max.: 340 mm

www.swstahl.de
SW-Stahl GmbH
An der Hasenjagd 3
D-42897 Remscheid
Tel. [phone] / 46438-0
Fax [phone]
E-Mail: [email protected]
BEDIEUNUNGSANLEITUNG / INSTRUCTION MANUAL
20700L
Warnung:
1. Lesen Sie vor dem Gebrauch die mitgelieferte Anleitung aufmerksam durch.
2. Dieser Wagenheber ist nur zum Heben von Objekten vorgesehen und muss von einem
adäquaten Hilfsmittel unterstützt werden.
3. Achten Sie darauf, dass der gehobene Gegenstand sich auf dem Heber nicht bewegt.
4. Achten Sie darauf, dass während des Gebrauchs keine Personen in dem Fahrzeug sitzen
oder sich gegen das Fahrzeug lehnen.
5. Überschreiten Sie die zulässigen Lasten nicht!
6. Verwenden Sie keine Verlängerungen oder andere Hilfsmittel ohne Zustimmung von
einer autorisierten Person.
7. Heber nur an den vom Fahrzeughersteller vorgesehenen Stellen ansetzen. An und unter
angehobenen Fahrzeugen darf erst gearbeitet werden, wenn es gegen Umkippen, Ab-
gleiten, Abrollen gesichert und mit Unterstellböcken (paarweise pro Achse) abgestützt ist.
8. Verwenden Sie den Heber nur auf geradem und festen Untergrund, der die angegebenen
Lasten tragen kann (siehe Abbildung A).
9. Achten Sie darauf, dass der Heber zentral und stabil mit seinem Tragsattel unter dem
Objekt und dem Hebepunkt steht.
10. Achten Sie darauf, dass die Hinweislabels in gutem Zustand bleiben. Sollten diese einer
Erneuerung bedürfen, so treten Sie bitte mit dem Lieferanten in Kontakt.
11. Eine Missachtung dieser Gebrauchsanweisungen kann einen Schaden am Heber und
/oder am Fahrzeug und / oder einer Person zur Folge haben.
12. Diese Anleitung sollte gut aufbewahrt werden, um zu einem späteren Zeitpunkt für die
Bedienung und / oder Pflege zur Verfügung zu stehen.
13. Beachten Sie die Vorschriften des Fahrzeugherstellers.
Anweisung vor dem Gebrauch:
1. Ölstandkontrolle: Bringen Sie den Wagenheber in den eingeklappten Zustand und öffnen
Sie die Belüftungsschraube (gegen den Uhrzeigersinn). Der Ölstand muss genau bis zur
Öffnung reichen (siehe Abbildung B). Bei Bedarf kann das Öl mit hochwertigem
Hydrauliköl nachgefüllt werden.
KEIN BREMS- ODER MOTORENÖL VERWENDEN!!!
2. Schmieren der wichtigen Innenteile: Mit offenem Entlastungsventil ein paar Mal das
Handstück bewegen um eine gute Verteilung des Schmierstoffes zu gewährleisten.
3. Entlüftung des hydraulischen Systems: Während des Transportes ist es möglich, dass
Luft in das System gelangt, welches eine Behinderung der Bremswirkung verursacht. Um
das System zu entlüften, muss erst das Ventil gut zugedreht werden. Pumpen Sie den
Heber ganz nach oben. Öffnen Sie jetzt das Ventil und drücken Sie den Sattel zurück.

www.swstahl.de
SW-Stahl GmbH
An der Hasenjagd 3
D-42897 Remscheid
Tel. [phone] / 46438-0
Fax [phone]
E-Mail: [email protected]
BEDIEUNUNGSANLEITUNG / INSTRUCTION MANUAL
20700L
Bedienungsanleitung:
1. Anheben der Ladung: Achten Sie darauf, dass beim Anheben des Fahrzeuges die
Handbremse angezogen und die Räder blockiert sind (siehe Abbildung C). Schließen
Sie das Entlastungsventil durch Drehung des Handhebels im Uhrzeigersinn (siehe
Abbildung D). Platzieren Sie den Heber unter dem Fahrzeug, an dem vom Hersteller
angegebenen Punkt (gerader und fester Untergrund ohne Öle, Fette oder anderen
glatten Stoffen). Sorgen Sie dafür, dass der Heber zentral unter dem Objekt steht.
Betätigen Sie den Heber mit Hilfe der Pumpstange.
2. Absenken der Ladung: Öffnen Sie das Entlastungsventil durch langsames drehen
des Handhebels gegen den Uhrzeigersinn (siehe Abbildung E). Erst wenn der Kopf
des Hebers auf seinem tiefsten Punkt angelangt ist, kann der Heber unter dem
Fahrzeug hervorgeholt werden.
D. E.
Wartung des Hebers:
1. Halten Sie den Heber sauber. Bringen Sie alle drei Monate Schmierstoffe auf alle
sich bewegenden Teile auf.
2. Kontrollieren Sie regelmäßig den Ölstand. Siehe Anleitung
3. Kontrollieren Sie den Heber regelmäßig auf Rost oder Korrosion. Reinigen Sie die
Stellen dann mit einem öligen Tuch.

www.swstahl.de
SW-Stahl GmbH
An der Hasenjagd 3
D-42897 Remscheid
Tel. [phone] / 46438-0
Fax [phone]
E-Mail: [email protected]
BEDIEUNUNGSANLEITUNG / INSTRUCTION MANUAL
20700L

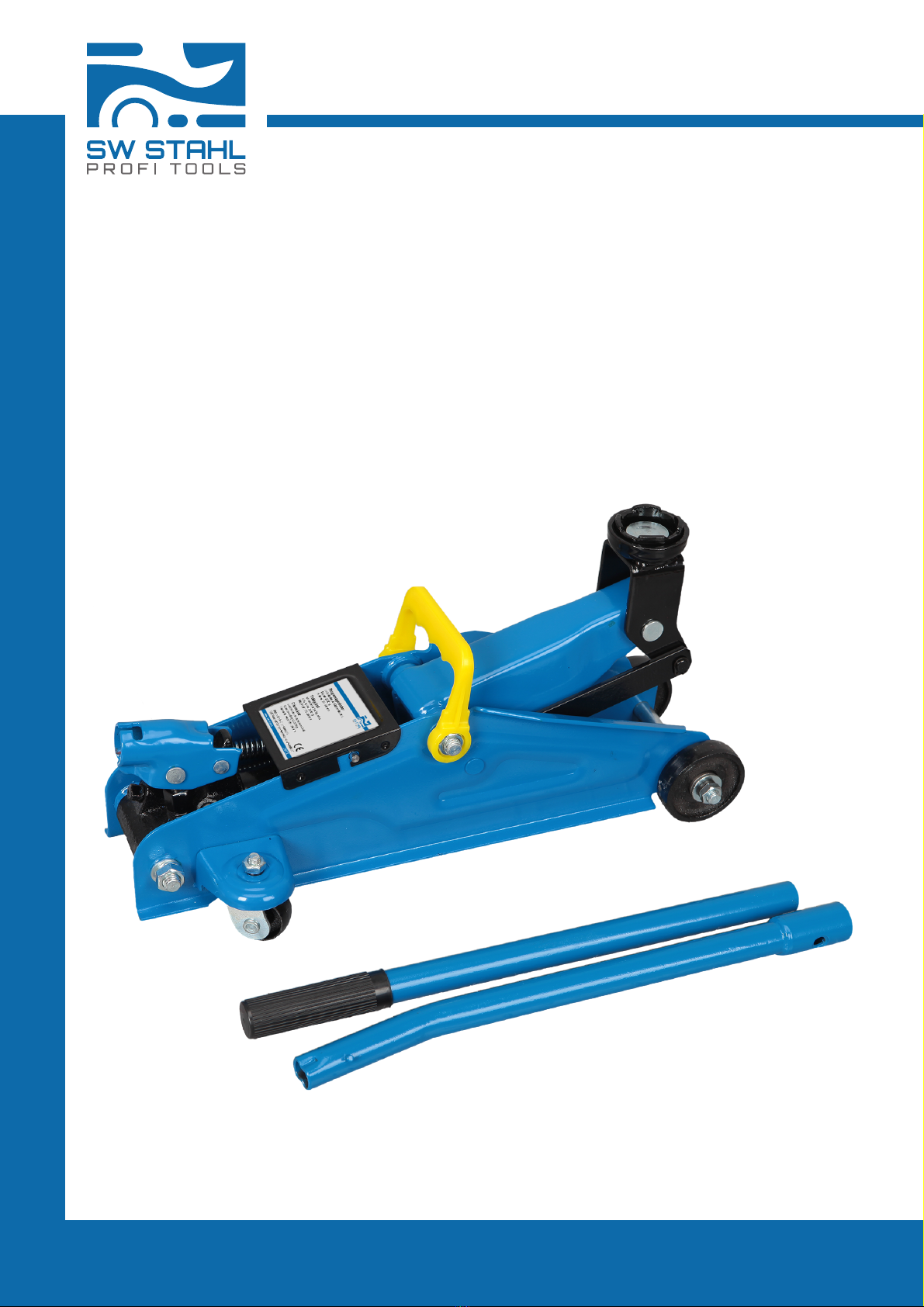

Trolley jack
with casters and safety valve, CE-tested
• Carrying load: 2,000 kg
• Min. lifting height: 135 mm
• Max. lifting height: 340 mm

www.swstahl.de
SW-Stahl GmbH
An der Hasenjagd 3
D-42897 Remscheid
Tel. [phone] / 46438-0
Fax [phone]
E-Mail: [email protected]
BEDIEUNUNGSANLEITUNG / INSTRUCTION MANUAL
20700L
Warning:
1. This is a lifting device only; the load must be supported by other appropriate means.
2. Do not move or dolly the load while on the jack.
3. Do not operate your jack with passengers in the vehicle or leaning against it.
4. Do not exceed rated load.
5. Do not use any type of extensions without authorisation by a qualified person.
6. Place jack under vehicle at proper lifting location (refer to Vehicle Owner´s Manual). It
is only allowed to work on or below the liffted vehicle, if you secured it against tip over,
slip off and unroll. Immediately after lifting, support the vehicle with appropriate
jackstands (in pairs per axle).
7. Use only on hard, level surfaces capable of sustaining load. See illustration A.
8. Make sure that lift point is stable and properly centered on jack saddle.
9. It is your responsibility to keep warning decals legible and intact. Replacement decals
may be obtained from factory.
10. Study understand and follow all the instructions provided with this jack prior to operation.
11. Failure to follow these warning may result in loss of load, damage to jack, or failure
resulting in property damage, personal, or fatal injury.
12 The owner shall retain this manual for future reference to important warnings.
Operating and maintenance instructions.
13. Mind the instructions of the car producer.
A.
Instruction before use:
1. Check oil level: With the jack in an upright position and the ram completely retracted,
open release valve by turning release assembly counterclockwise. Then remove the
rubber stopper. Remove filter plug, the oil should be just up to the hole. Please see
illustration B. Fill if necessary with good grade hydraulic jack oil.
DO NOT USE BRAKE FLUID OR MOTOR OIL!!!
2. Greasing of important inner parts: To ensure good distribution of the lubricant, move
the opened relief valve several times.
3. Blowing off the hydraulic system: During transportation, some air may get into the
system and this reduce the braking effect. First, to blow off the system, it is necessary
to make sure that the valve is closed properly. Pump the jack up to it is top position.
Now, open the valve and press the seat.

www.swstahl.de
SW-Stahl GmbH
An der Hasenjagd 3
D-42897 Remscheid
Tel. [phone] / 46438-0
Fax [phone]
E-Mail: [email protected]
BEDIEUNUNGSANLEITUNG / INSTRUCTION MANUAL
20700L
B. C.
Operating instructions:
1. Lifting up load: When lifting the car, make sure that the hand brake is active and the wheels
are blocked. See iIlustration C. close the relief valve by turning the hand lever clockwise
(illustration D.). Place the jack under the vehicle in the point indicated by the car
manufacturer (straight and solid surface – free of fat or grease). Make sure that the jack is
in the centre under the lifted object. Manipulate the jack using the handling lever.
2. Releasing the load: Open the relief valve by slowly twisting the hand lever anti-clockwise
(illustration E.) The jack may be removed from the bottom of the vehicle only after its head
reaches the lowest position.
D. E.
Maintenance:
1. Keep the jack clean, apply lubricating oil to all pivoting sections every three month.
2. Frequently check the oil level, for procedure see instructions before use.
3. Check pump piston and piston rod periodically for signs of rust or corrosion. Clean exposed
area with a clean oiled cloth.

www.swstahl.de
SW-Stahl GmbH
An der Hasenjagd 3
D-42897 Remscheid
Tel. [phone] / 46438-0
Fax [phone]
E-Mail: [email protected]
BEDIEUNUNGSANLEITUNG / INSTRUCTION MANUAL
20700L
EU-Konformitätserklärung
EC Declaration of conformity
Wir erklären in alleiniger Verantwortung, dass die Bauart des:
We declare that the following designated product:
Rangierwagenheber 2.000 Kg (Art. 20700L)
Trolley Jack 2.000 Kg (Art. 20700L)
folgenden einschlägigen Bestimmungen entspricht:
complies with the requirements of the:
Maschinenrichtlinie 2006/42/EG
Machinery Council Directive 2006/42/EC
Angewandte Normen:
Identification of regulations/standards:
EN 1494:2000/A1:2008
Hersteller Unterschrift:
Heiner Tilly (Geschäftsführer)
Remscheid, den: 16.04.2014
