Swegon PARASOL b 600 MF Guide

1
PARASOL b
PARASOL b - m
Installation - Commissioning - Maintenance 2012-04-19
2. PARASOL 600 2. PARASOL 1200
3.
1.
Unit Airflow variant A =
PARASOL 600 MF Ø 125
PARASOL 1200 LF Ø 125
PARASOL 1200 MF Ø 125
PARASOL 1200 HF Ø 125
PARASOL 1200 PF Ø 160

2
PARASOL b-m
www.swegon.com
A:
A:
A:
A:
A:
A:
A:
A:
A:
Spjället skall alltid monteras med vredet till vänster, sett i primärluftens riktning. Se bild 6.
Spjeldet skal alltid monteres med håndtaket til venstre, sett i primærluftretningen. Se bilde 6.
Spjældet skal altid monteres med grebet til venstre set i primærluftens retning, se billede 6.
Pelti tulee aina asentaa niin, että säätönuppi on ensiöilman virtaussuuntaan katsottuna vasemmalla puolella, katso kuva 6.
The damper must always be mounted with the knob to the left viewed in the direction of primary air flow, see figure 6.
Die Klappe immer mit dem Drehknopf auf der linken Seite montieren (von der Primärluftrichtung aus gesehen), siehe Abbildung 6.
le registre doit toujours être monté avec le bouton poignée côté gauche par rapport au sens du débit d’air primaire – voir figure 6.
La compuerta se debe montar siempre con la manija en el lado izquierdo, vista en la dirección del caudal de aire primario (consulte la figura 6).
Il registro di flusso deve sempre essere montato con il pomello rivolto a sinistra rispetto alla direzione della portata d'aria primaria, come
illustrato in fig. 6.
5. PARASOL 600 5. PARASOL 1200
6. 7.
!
!
Ø 12
Ø 12
Ø 12
Ø 12
4.
M6
600
Värme retur/
Heating return
Kyla tillopp/
Cooling supply
Kyla retur/
Cooling return
Värme tillopp/
Heating supply
1200
Värme retur/
Heating return
Kyla tillopp/
Cooling supply
Kyla retur/
Cooling return
Värme tillopp/
Heating supply

3
PARASOL b
PARASOL b - m
2012-04-19
Installation - Commissioning - Maintenance
2
3
4
2
3
4
Vatten/Water
Sida/Side
1 2 3 4
Luft/Air
Dyskonfiguration
Nozzle configuration
H M C L
H =
M=
C=
L=
q = k · √p [l/s]
i
p = [Pa]
i()
k
q2
[pi Pa]
q [l/s]
k= k-faktor/-factor
1 x 8
T-25
Fan-shape
X-shape

4
PARASOL b-m
www.swegon.com
1200
Värmeretur/
Heatingreturn
Kylatillopp/
Coolingsupply
Kylaretur/
Coolingreturn
Värmetillopp/
Heatingsupply
1200
Värmeretur/
Heatingreturn
Kylatillopp/
Coolingsupply
Kylaretur/
Coolingreturn
Värmetillopp/
Heatingsupply

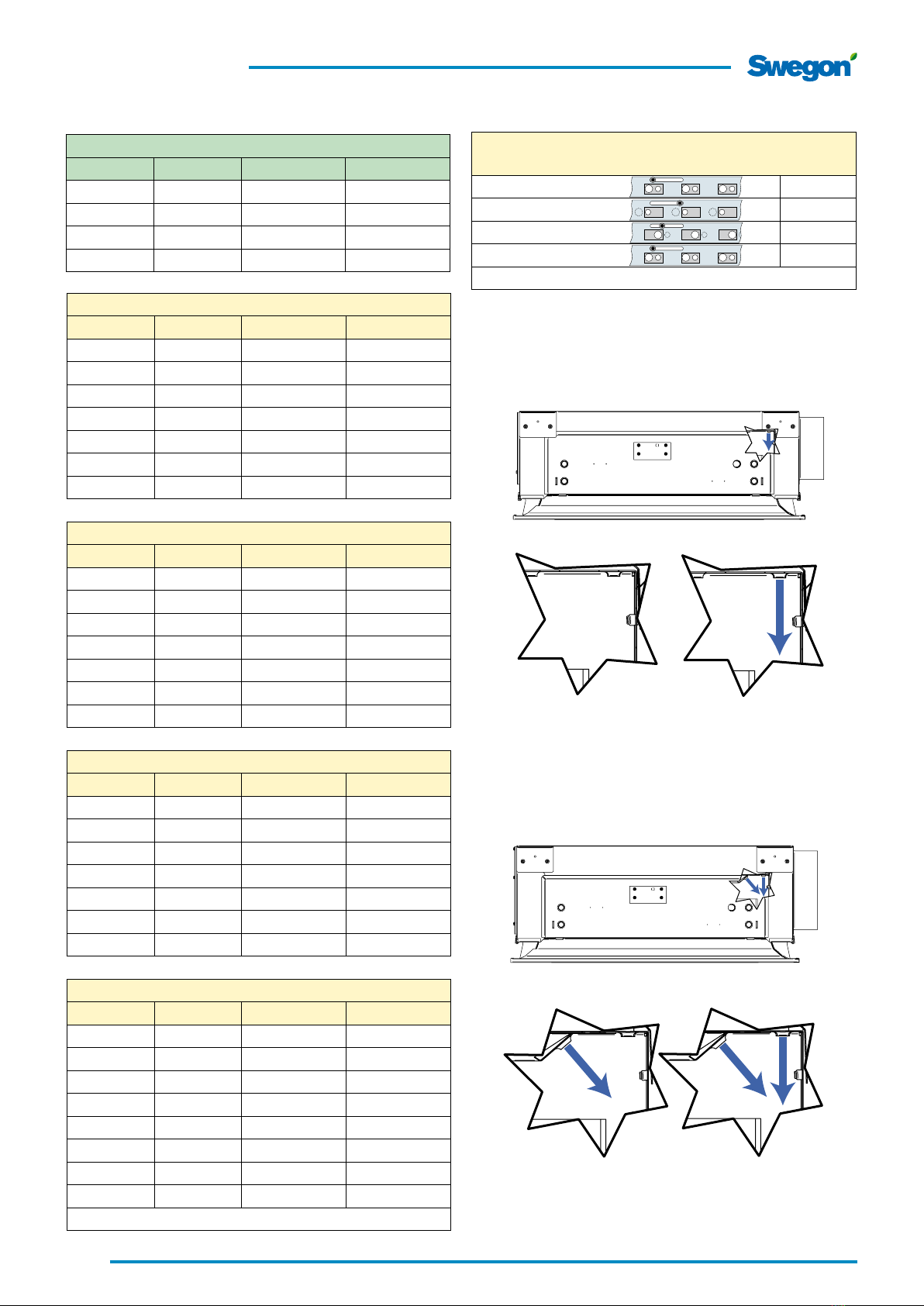

PARASOL b 1200 LF / Double-module unit
Modell/Type Dysa/Nozzle Sida/Side k-faktor/-factor
LF L1&3 kort/short 0,124
LF L2&4 lång/long 0,328
LF M1&3 kort/short 0,176
LF M2&4 lång/long 0,464
LF H1&3 kort/short 0,300
LF H2&4 lång/long 0,792
LF C 1, 2, 3, 4 0,000
PARASOL b 1200 MF / Double-module unit
Modell/Type Dysa/Nozzle Sida/Side k-faktor/-factor
MF L1&3 kort/short 0,176
MF L2&4 lång/long 0,464
MF M1&3 kort/short 0,253
MF M2&4 lång/long 0,667
MF H1&3kort/short 0,429
MF H2&4 lång/long 1,131
MF C 1, 2, 3, 4 0,000
PARASOL b 1200 HF / Double-module unit
Modell/Type Dysa/Nozzle Sida/Side k-faktor/-factor
HF L1&3 kort/short 0,253
HF L2&4 lång/long 0,667
HF M1&3 kort/short 0,440
HF M2&4 lång/long 1,160
HF H1&3 kort/short 0,693
HF H2&4 lång/long 1,827
HF C 1, 2, 3, 4 0,000
PARASOL b 1200 PF / Double-module unit
Modell/Type Dysa/Nozzle Sida/Side k-faktor/-factor
PF L1&3 kort/short 0,842
PF L2&4 lång/long 2,221
PF M1&3 kort/short 0,991
PF M2&4 lång/long 2,612
PF H1&3 kort/short 1, 211
PF H2&4 lång/long 3,192
PF C* 1&3 kort/short 0,556
PF C* 2&4 lång/long 1,467
* Parasol b 1200 PF with nozzle C is not completely closed
PARASOL b 600 MF / Single-module unit
Modell/Type Dysa/Nozzle Sida/Side k-faktor/-factor
MF L - 0,253
MF M - 0,440
MF H - 0,693
MF C - 0,000
Exempel, produktkod/ Example Product Code:
PARASOL b 1192-A-HF-HLMH
Sida/Side 1 = H k=0,693
Sida/Side 2 = L k=0,667
Sida /Side 3 = M k=0,440
Sida /Side 4 = H k=1,827
k-faktor/-factor HLMH = 0,693+0,667+0,440+1,827=3,63
PARASOL LF, MF and HF
Nozzle L, M and H
Nozzle C
Nozzle L, M and HNozzle C
PARASOL PF

5
PARASOL b
PARASOL b - m
Installation - Commissioning - Maintenance 2012-04-19
OPEN THIS SIDE
OPENTHISSIDE
OPENTHISSIDE
3
1
2
4
5
PARASOL LF, MF and HF
PARASOL PF
