Swidget R1015SWA User manual
IMPORTANT SAFETY INSTRUCTIONS
Model No.: R1015SWA (15A - 125VAC, 5VDC@2A, NEMA 5-15R)
DDS50N0024 REVA00
15A Outlet
MUST BE INSTALLED AND USED IN ACCORDANCE WITH ELECTRICAL CODES.
WARNING AND CAUTIONS:
• TO AVOID FIRE, SHOCK OR DEATH, TURN OFF POWER AT CIRCUIT BREAKER OR FUSE AND
TEST THAT THE POWER IS OFF BEFORE WIRING!
• Use only copper wire with this device. Do not use with aluminum wire.
• A single branch circuit shall supply the device.
• For INDOOR use only.
• When used with power output Swidget Inserts, use only appropriate Class 2 connectors with
interconnecting cables.
• Any output cable connected to the Class 2 output shall be routed away from the receptacle outlet slots.
• Class 2 output connections are not intended for supporting products or appliances.
• If you are not sure about any part of these instructions, consult an electrician.
• Do not exceed total 15A - 125VAC rating.
• ”CONTROLLED” labeled receptacle only to be used with maximum load types:
• Resistive: 1800W
• Motor: 0.5HP
• Inductive: 8A@125VAC (PF0.4)
• To be used with a Swidget Insert installed at all times.
• ONLY to be used with APPROVED/CERTIFED Swidget Inserts (see www.swidget.com for current listing
and approved vendors and distributors).
• Use only with listed inserts designed for use with this outlet.
DESCRIPTION:
functions and capabilities by simply installing a Swidget Insert. Many of the Swidget Inserts can be used on their own, like a nightlight or USB charger, or they can connect to an ever-growing number
of systems via Wi-Fi, Z-Wave or ZigBee protocols allowing you to control and monitor the Swidget Outlet. Inserts are safely and easily installed/removed from the body of the Swidget Outlet without
the use of any tools.
INSTALLATION:
1. TO AVOID FIRE, SHOCK OR DEATH, TURN OFF POWER AT CIRCUIT BREAKER OR FUSE AND TEST THAT THE POWER IS OFF BEFORE WIRING!
3. Wire the device as per the wiring diagram provided. Use the wire nuts provided. The wire nuts can accept three #14AWG wires.
4. Connect device black wire to the hot wire (black) in the wall box.
5. Connect device white wire to the neutral wire (white) in the wall box.
7. Mount device to wall box using the provided screws. Attach wall plate (sold separately) and then restore power.
SAVE THESE INSTRUCTIONS
© 2021 Swidget Corp. The Swidget logo and “Power to live smart” are registered trademarks of Swidget Corp.
Model No.: R1015SWA (15A - 125VAC, 5VDC@2A, NEMA 5-15R)
Prise 15A
DOIT ÊTRE INSTALLÉ ET UTILISÉ CONFORMÉMENT AUX CODES DE L’ÉLECTRICITÉ EN VIGUEUR.
AVERTISSEMENTS ET MISES EN GARDE:
• POUR ÉVITER LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU D’ÉLECTROCU-
TION, COUPER L’ALIMENTATION AU DISJONCTEUR OU À LA FUSIBLE ET VÉRIFIER QUE
L’ALIMENTATION EST ÉTEINTE AVANT LE CÂBLAGE!
•
• Un seul circuit de dérivation doit alimenter l’appareil.
• Utiliser seulement à l’intérieur.
•
de classe 2 appropriés avec des câbles d’interconnexion.
• Tout câble de sortie raccordé à la sortie de classe 2 doit être acheminé loin des fentes de sortie de la prise.
• Les connexions de sortie de classe 2 ne sont pas destinées à supporter des produits ou des appareils
électroménagers.
• À défaut de bien comprendre les présentes directives, en tout ou en partie, on doit faire appel à un
• Ne pas dépasser la cote totale de 15A-125VAC.
•
• Résistif: 1800W
• Motorisé: 0.5 ch
• Inductif: 8A @ 125VAC (PF 0.4)
• À utiliser avec un Insert Swidget installé en tout temps.
•
liste actuelle et les vendeurs et distributeurs agréés).
•
DESCRIPTIF:
INSTALLATION:
1. POUR ÉVITER LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU D’ÉLECTROCUTION, COUPER L’ALIMENTATION AU DISJONCTEUR OU À LA FUSIBLE ET VÉRIFIER QUE
L’ALIMENTATION EST ÉTEINTE AVANT LE CÂBLAGE!
remplissage de la boîte de l’article 314 de NEC.
torsion 2.1 Nm (18 lbf-in).
7.
CONSIGNES DE SÉCURITÉ IMPORTANTES DDS50N0024 REVA00
CONSERVER SOIGNEUSEMENT CES DIRECTIVES
IMPORTANT SAFETY INSTRUCTIONS
INSERT BUTTON ACTIONS LED INFORMATION
Button Press
and Hold LED State Action
Momentary Press - Toggle Power
9-12 seconds White Restart Device
12-15 seconds Red Factory Reset
15+ seconds - No Action
LED DESCRIPTION ACTION
Rapidly Blinking White Initializing
Blinking Green x 2 Ready to pair (Discovery
Mode)
Blinking Red x 2 Ready to pair (notify
support)
Blinking Blue Pairing
Blinking Orange x 2 Reconnecting to router
Blinking Orange x 3 Reconnecting to cloud
services
Solid Green Normal Operation (Power
state is ON)
PROBLEMS or QUESTIONS:
If you have any problems with or questions about the
Swidget device or Insert, contact our tech support team:
For the most up-to-date product support, accessories,
electronic (PDF) format manuals and more, visit
www.swidget.com
No user serviceable parts in this unit.
If you have problems with your router, please consult
the manufacturer for the appropriate support.
Contains FCC ID: 2AR26-SWIDGETWI100
Contains IC: 24603-SWDTWI10100
Push to
Install
Side Latches
FCC COMPLIANCE STATEMENT:
This device complies with part 15 of the FCC and ISED Canada license-exempt RSS standard(s). Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
FCC NOTE:
equipment.
NOTE: This equipment complies with FCC and ISED Canada RSS-102 radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum
distance of 20cm between the radiator & your body. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in accordance with the instructions may cause harmful interference to radio communications. However, there is no guarantee that
is encouraged to try to correct the interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Consult the dealer or an experienced radio/TV technician for help.
Important note: To comply with the ISED Canada and FCC RF exposure compliance requirements, no change to the antenna or the device is permitted. Any change to the antenna or the device could
SAVE THESE INSTRUCTIONS
OPERATION:
MANUAL OUTLET SWITCHING - Works with connected Insert only
1. Tap Insert button to toggle state of outlet ON or OFF.
Wi-Fi NETWORK PAIRING/JOINING
1. Press Insert button and hold for 12-15 seconds until the INSERT LED turns solid RED, then release.
LED will begin to rapidly blink WHITE for approximately 30 seconds and then blink GREEN to indicate
Insert is in DISCOVERY MODE.
2. Follow App based pairing steps for Wi-Fi connection.
© 2021 Swidget Corp. The Swidget logo and “Power to live smart” are registered trademarks of Swidget Corp.
MUST BE INSTALLED AND USED ONLY WITH AN APPROVED/CERTIFIED SWIDGET DEVICE. USE WITH ANY OTHER DEVICE IS PROHIBITED
AND WILL VOID THE WARRANTY.
WARNING AND CAUTIONS:
• WHILE NOT REQUIRED, IT IS RECOMMENDED TO AVOID ANY RISK OF SHOCK OR DEATH; TURN OFF POWER AT CIRCUIT BREAKER OR
FUSE AND TEST THAT THE POWER IS OFF BEFORE INSTALLING OR REMOVING ANY INSERT.
• Not for use to control medical or life support equipment.
• For INDOOR use only: 14-104F (-10-40C).
• Insert can only be installed in one orientation. Rear alignment pins prevent incorrect installation. Do not forcibly install an Insert.
• When using with a Swidget Outlet, do not use Wi-Fi devices to control electric heaters or any other appliances which may present a hazardous
condition due to unattended or unintentional or automatic power on control.
• Double check any external Wi-Fi settings for accuracy before using them.
• Requires a wireless router and Internet connection for device setup.
• Actual wireless performance in a home depends on the numbers of walls/obstacles between the Insert and wireless router.
FEATURES:
• Remote ON/OFF control via wireless router
• Manual ON/OFF control via front panel push button
• Independent power monitoring
• Wi-Fi Compatible
INSTALLATION:
1. TO AVOID SHOCK OR DEATH, IT IS RECOMMENDED TO TURN OFF POWER AT CIRCUIT BREAKER OR FUSE AND TEST
THAT THE POWER IS OFF BEFORE INSTALLING OR REMOVING INSERT
2. This device is to be installed in a Swidget device ONLY.
3. Orient the Insert to line up with the pins in the device cavity. NOTE: alignment pins will prevent incorrect installation.
4. Push Insert into the device cavity until the two side latches engage.
5. Re-enable power to the circuit breaker.
6. a. FOR FIRST TIME INSTALLATION FROM NEW, THE INSERT LED WILL BLINK WHITE FOR APPROXIMATELY 30 SECONDS
TO PREPARE THE DEVICE. INSERT WILL BLINK GREEN WHEN READY FOR NETWORK PAIRING.
b. For Inserts being moved, the Insert will power up with the previous location settings.
7. Download the Swidget app from the iOS App Store or Google Play,
Wi-Fi Control
Model No.: WI000UWA
DESCRIPTION:
When paired with a Swidget device, the Wi-Fi Control Insert allows the user remote control and the ability to monitor power used by the device. The Wi-Fi
Control Insert connects to your home’s wireless router via the App (Android and iOS). Once connected the Insert can be monitored and set up for use.
DDS50N0043 REVA01
ACTIONS DE BOUTON DE L’INSERT TABLEAU DE L’INDICATEUR DEL
Bouton Enfoncé en
Continu
État de la
DEL Fonctionnement
Pression momentanée - Bascule l’état
9-12 secondes Blanc Redémarrer l’appareil
12-15 secondes Rouge Retour aux paramètres
d’usine
15+ secondes - Aucune action
CODE DE COULEUR
DEL
Fonctionnement
Clignote blanc rapidement Initialisation
Clignote vert deux fois Prêt pour l’appariement
Clignote rouge deux fois Prêt pour l’appariement
(contactez support)
Clignote bleu Jumelage
Clignote orange deux fois Réetablir la connexion au
réseau
Clignote orange trois fois Réetablir la connexion aux
services cloud
Vert solide Fonctionnement normal
(l’état de l’alimentation est
en marche)
PROBLÈMES OU QUESTIONS:
Si vous rencontrez des problèmes ou vous avez des
questions sur l’appareil Swidget ou l’Insert, contactez
notre équipe d’assistance technique:
Pour obtenir les informations techniques et données de
produits les plus récentes, les accessoires, les manuels
au format électronique (PDF) et plus encore, visitez le
site www.swidget.com.
Aucune pièce réparable par l’utilisateur dans cet
appareil.
Si vous rencontrez des problèmes avec le routeur,
veuillez consulter le fabricant pour obtenir l’assistance
nécessaire.
Contient FCC ID: 2AR26-SWIDGETWI100
Contient IC: 24603-SWDTWI10100
DÉCLARATION DE CONFORMITÉ FCC:
Ce dispositif est conforme aux exigences de ISDE Canada et de la partie 15 des réglements de la FCC ainsi qu’aux normes en matière de brouillage (NMB) préjudiciable. Il peut être utilisé à condition qu’il:
1) ne cause aucun brouillage préjudiciable et
MISE EN GARDE DE LA FCC:
MISE EN GARDE: Cet équipement est conforme aux limites d’exposition aux radiations RSS-102 de la FCC et de ISDE Canada établies pour un environnement non contrôlé. Cet équipement doit être
installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.
Ces normes ont été élaborées dans le but d’assurer une protection raisonnable contre le brouillage préjudiciable quand l’équipement est utilisé en milieu résidentiel. Cet équipement génère, utilise et peut
irradier de l’énergie haute fréquence; s’il n’est pas installé et utilisé conformément aux directives, il peut engendrer des pertubations susceptibles de brouiller les radiocommunications. Il est cependent
impossible de garantir l’absence de telles pertubations dans une installation donnée. Si cet équipement est source de parasites au niveau des récepteurs radio ou des téléviseurs, ce qu’on peut determiner
- réorienter ou déplacer l’antenne réceptrice;
- augmenter la distance entre l’équipement et le récepteur;
- brancher l’équipement à une prise sur un circuit autre que celui où est branché le récepteur;
- consulter le détaillant ou un technicien expérimenté en matière de
MISE EN GARDE IMPORTANTE:
l’utilisateur de faire fonctionner l’appareil.
FONCTIONNEMENT:
COMMUTATION MANUELLE DES PRISES – fonctionne uniquement avec la connexion radio
1. Appuyer sur le bouton de l’Insert et maintener-le enfoncé pendant 1 seconde, puis relâcher-le.
APPARIEMENT/RACCORDEMENT AU RÉSEAU WIFI
1.Appuyer sur le bouton de l’Insert et maintener-le enfoncé pendant 13 secondes jusqu’à ce que la
DEL de l’Insert s’allume en rouge (solide), puis relâcher-le. La DEL de l’Insert clignotera rapidement en
blanc pour environ 30 secondes, et ensuite clignotera en vert pour indiquer que l’Insert est en mode
d’appariement.
2. Suiver les étapes d’appariement dans l’application pour la connexion Wi-Fi.
DOIT ÊTRE INSTALLÉ ET UTILISÉ UNIQUEMENT AVEC UNE PRISE OU INTERRUPTEUR SWIDGET AGRÉÉE/CERTIFIÉE. L’UTILISATION AVEC
TOUT AUTRE APPAREIL EST INTERDITE ET ANNULE LA GARANTIE.
AVERTISSEMENTS ET MISES EN GARDE:
• BIEN QU’IL NE SOIT PAS NÉCESSAIRE, IL EST RECOMMANDÉ D’ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU D’ÉLECTROCUTION;
COUPER L’ALIMENTATION AU DISJONCTEUR OU À LA FUSIBLE ET VÉRIFIER QUE L’ALIMENTATION EST ÉTEINTE AVANT D’INSTALLER
OU DE RETIRER UN INSERT.
• Ne pas utiliser pour contrôler de l’équipement médical ou de soutien de la vie.
• Utiliser seulement à l’INTÉRIEUR: 14-104F (-10-40C).
• L’Insert ne peut être installé que dans un seul sens. Les broches d’alignement arrière empêchent une installation incorrecte. N’installez pas de force
un Insert.
• N’utiliser pas de dispositifs Wi-Fi pour commander des radiateurs électriques ou tout autre appareil pouvant présenter une condition dangereuse en
raison d’une mise sous tension automatique ou involontaire de la commande.
•
•
•
CARACTÉRISTIQUES:
• Commande de MARCHE/ARRÊT à distance via un
• Commande manuelle MARCHE/ARRÊT via le bouton
du panneau avant
• Surveillance indépendante de l’alimentation
• Compatible Wi-Fi
INSTALLATION:
1. POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE OU D’ÉLECTROCUTION,, IL EST RECOMMANDÉ DE COUPER L’ALI-
MENTATION AU DISJONCTEUR OU À LA FUSIBLE ET VÉRIFIER QUE L’ALIMENTATION EST ÉTEINTE AVANT D’INSTALLER OU
DE RETIRER UN INSERT.
2. Ce dispositif doit être installé seulement dans un appareil Swidget.
3. Orienter l’Insert pour aligner avec les broches dans la cavité de l’appareil. REMARQUE: les broches d’alignement empêcheront une
installation incorrecte.
4. Pousser l’Insert dans la cavité de l’appareil jusqu’à ce que les deux loquets latéraux s’enclenchent.
5. Réactiver l’alimentation à l’appareil.
6. a. POUR LA PREMIÈRE INSTALLATION D’UN DISPOSITIF NOUVEAU, LA DEL DE L’INSERT CLIGNOTERA EN BLANC POUR
ENVIRON 30 SECONDES DURANT L’INITIALISATION. LA DEL DE L’INSERT CLIGNOTERA EN VERT QUAND IL EST PRÊT POUR
ÉTABLIR LA CONNEXION AU RÉSEAU.
b. Pour les Inserts déplacés, l’Insert s’allumera avec les paramètres d’emplacement précédents.
7. Téléchargez l’application Swidget depuis l’App Store iOS ou Google Play.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Push to
Install
Side Latches
Loquets Latéraux
Pousser pour
Installer
CONSERVER SOIGNEUSEMENT CES DIRECTIVES
© 2021 Swidget Corp. Le logo Swidget et “Power to live smart” sont des marques déposées de Swidget Corp.
Contrôle Wi-Fi
Model No.: WI000UWA
DESCRIPTIF:
Lorsqu’il est couplé avec un appareil Swidget, l’Insert de Contrôle Wi-Fi permet à l’utilisateur de télécommander l’appareil et de surveiller l’alimentation utilisée
DDS50N0043 REVA01
This manual suits for next models
1
Table of contents
Languages:
Other Swidget Home Automation manuals
Popular Home Automation manuals by other brands
INNOVATIVE CIRCUIT TECHNOLOGY

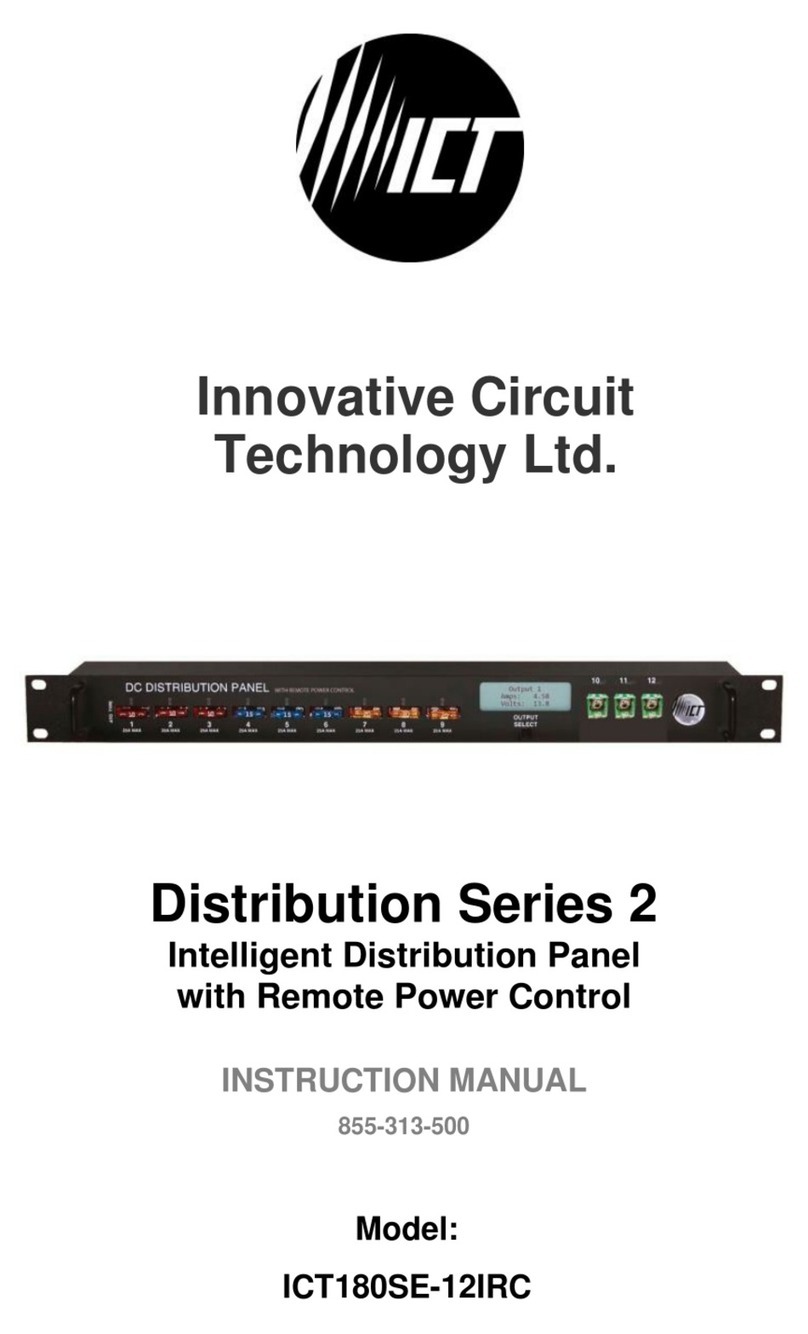

INNOVATIVE CIRCUIT TECHNOLOGY Distribution 2 Series instruction manual
eZLO
eZLO EZ001-1 user manual
ABB
ABB AccessControl System manual
SOMFY
SOMFY Linkeo 2 Use and installation manual
Jotto Gear
Jotto Gear NRA Biometric Holster manual
Merkury Innovations
Merkury Innovations SMART WI-FI PLUG Start guide
