swissmex MX10 User manual

318185 - MX10
319185 - MX11
320180 - MX12
322180 - MX13
Pulverizador de compresión portáti-
les con sistema de bombeo “pistón
interno”, prácticos, sencillos y segu-
ros. Ideales para aplicaciones foliares
de insecticidas, herbicidas, fungici-
das y fertilizantes líquidos.
Compression sprayers with an inter-
nal piston system, very practical and
secure. Ideal for the application of
insecticides, pesticides and liquid
fertilizers.
BNMXCIL-0420E/EX
R02
Litho´d in México
Impreso en México
OPERATOR´S MANUAL
MANUAL DE OPERADOR
MODELS / MODELOS
PULVERIZADOR DE COMPRESIÓN
COMPRESSION SPRAYER
0.8, 1.3, 1.5, 2.4 US GAL SPRAYER
PULVERIZADOR DE 3, 5, 6 , 9 LITROS
10 - 11 - 12 - 13
2 YEARS
2 AÑOS
WARRANTY
GARANTÍA
SEE INSIDE FOR DETAILS
CONSULTE EL
MANUAL ENEL INTERIOR

1
INDEX
INTRODUCTION
1.
SAFETY INFORMATION
2.
- Industrial gloves
- Safety glasses
- Closed toe footwear
- Coverall
- Safety mask
This manual contains important safety warnings, please read it carefully to avoid any possible accident. Keep all warning
stickers and if necessary replace them.
MX model has been designed to apply insecticides, pesticides and fertilicers. Using the correct chemical for each model will make sure the success
of the application and the maintenance in good condition of the equipment.
Introduction............................................................... 1
Safety Information .................................................... 1
2.1 Protection equipment
2.2 Safety measures
General information ................................................. 2, 3
3.1 Main components
3.2 Technical data
3.3 Assembly
3.3.1 Parts you are receiving
3.3.2 How to assemble the sprayer
Operation ................................................................................ 3
Maintenance............................................................................ 3, 4
5.1 Maintenance guide
Common problems, possible causes and solutions .......... 4
Accessories............................................................................. 5
Spare parts............................................................................... 6
Storage..................................................................................... 7
Warranty .................................................................................. 7
1.
2.
3.
4.
6.
5.
7.
8.
9.
10.
SAFETY MEASURES
2.2
PROTECTION EQUIPMENT
2.1
Read this manual carefully before operating the equipment.
Incorrect handling by not qualified persons may cause serious accidents.
Do not make modifications or adaptations because they can compromise your equipment and put your safety and that of a third party at risk. They
also invalidate the warranty.
Do not allow the presence of children, the elderly, people with disabilities or animals when using the equipment.
Keep your equipment in good condition and in a safe place. Always wash and store your equipment without pressure.
Read and follow the instructions of the chemical product you are going to apply.
Wear the personal protective equipment mentioned above when using, filling or washing your sprayer
Keep connections tight to prevent leaks.
Never fill your sprayer with hot liquids, maximum: 30 ° C = 85 ° F.
ENGLISH VERSION

2

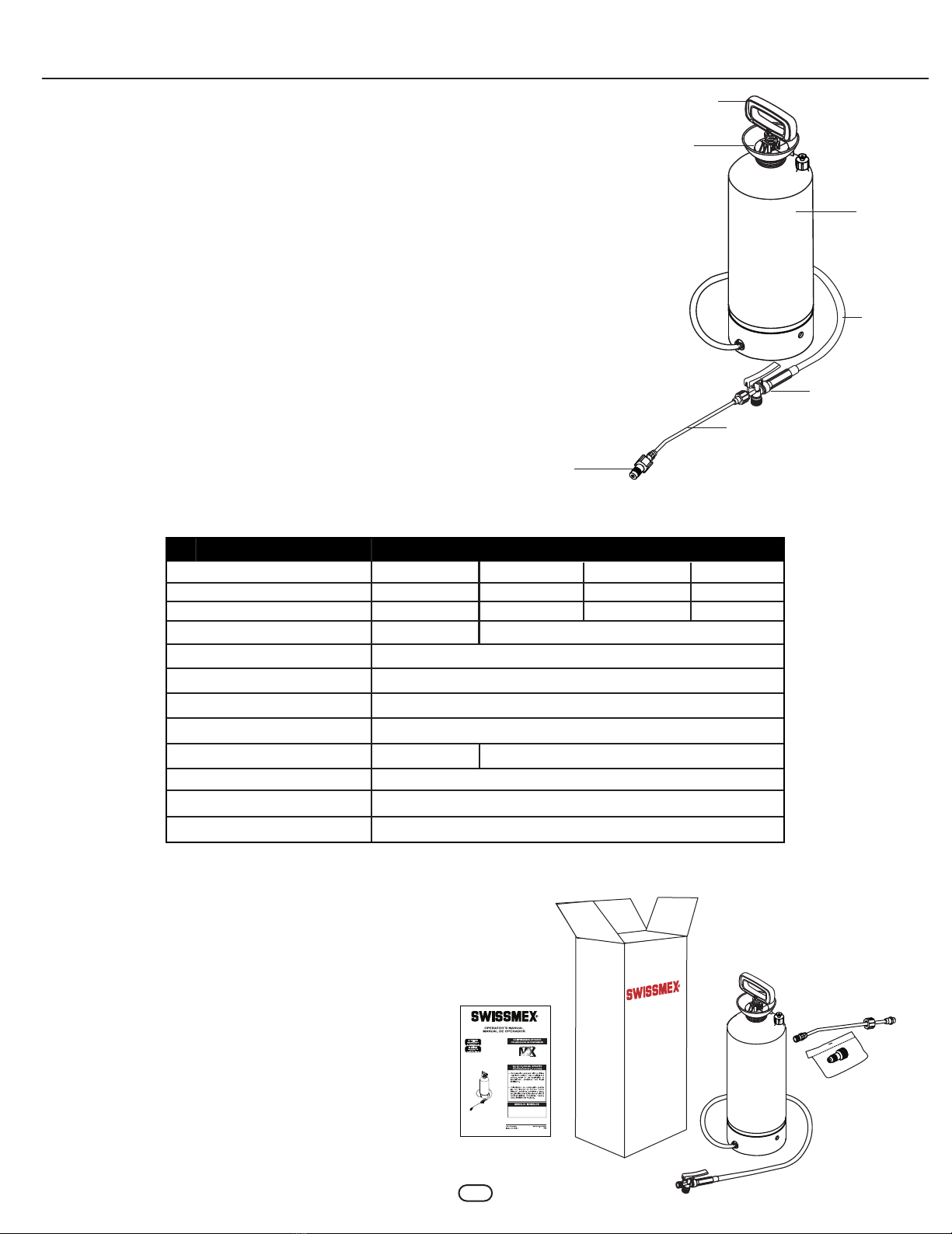

MAIN COMPONENTS
3.1
GENERAL INFORMATION
3.
1. Tank
2. Filling port
3. Pump handle
4. Hose
5. Valve body assy
6. Spray lance
7. Nozzle body
TECHNICAL DATA
3.2
ASSEMBLY
3.3
3.3.1Parts you are receiving
4
2
3
5
6
1
7
ESPECIFICATIONS
Model 318185 - MX10 319185 - MX11 320180 - MX12
Carrying strap Padded and adjustableN/A
Pump system Plastic piston
Pistón sleeve 1.5” / 38 mm
Professional with filter
Work pressure 1 a 2.5 bar - 14.5 a 36.2 psi
Discharge at a 3 bar/min 29.75 oz - 880 ml
Hose Fiber vinil reinforced ID
Shut-off
Spray lance 16.5” / 42 cm FVR 20.5” / 52 cm FVR
Nozzle Plastic adjustable
- Tank with pump handle, hose and shut-off
- 1 Spray lance
- 1 Nozzle
- Operator´s manual
Tank capacity
1.4 GAL / 5.5 L 1.8 GAL / 7 L 2.3 GAL / 9 L
322180 - MX13
3.5 GAL / 13.5 L
Tank working capacity
0.8 GAL / 3 L 1.3 GAL / 5 L 1.5 GAL / 6 L 2.4 GAL / 9 L

3
Compression sprayers:
1. Remove all the parts from the box and tank.
2. After removing the nozzle from the bag fix it in the spray lance.
3. Place the applicator upright on a table, assemble the spray tube with the gun and tighten firmly.
4. Your sprayer is ready to use.
3.3.2 How to assemble the sprayer:
MAINTENANCE
5.
The compression sprayer requires minimum maintenance. Follow in detail the steps mentioned in this manual and the useful life of the equipment will
be very long. At the end of your spraying job, don’t leave the applicator with pressure, let all the pressure release through the nozzle, or unscrew the
pump handle and turn over the sprayer to empty the remaining solution in an appropriate container for it. Now rinse the entire sprayer system with fresh
water, as follows:
OPERATION
4.
Mix the solution in a separate container following the instructions of the product manufacturer.
Unscrew the pumping tube and remove it from the tank.
Pour the pre-mixed solution up to the indicated level marked in the tank.
Replace the pump tube and screw it tightly, then pressurize the unit.
Hold the sprayer by the handle or place it on the shoulder with the carrying strap and start applying.
Turn the nozzle to change the spray pattern.
The pump tube must be tight
firmly otherwise the applicator
will leak and will not hold
pressure.
NOTE:
12
3
NOTE:
To ensure good performance use original
“SWISSMEX-RAPID” spare parts
Pour approximately 1/2 gallon of fresh water in the tank, pressurize and flush, the pumping system by pressing trigger at least 2 minutes, then
drain all remaining water.
Carrying straps are made of non-absorbent materials, nevertheless in case of solution spillage, wash them with fresh water to eliminate all risk
of skin irritation.
A unit that has been used with herbicides should never be used to spray insecticides, unless the sprayer has been properly cleaned and all
other chemicals neutralized. Failure to do this could cause you to kill plants that have been sprayed.
Always follow manufacturer’s instructions of the chemicals in use to avoid accidents and take maximum advantage of the product.
Store your sprayer clean, empty and dry in a place protected from sunlight.
To keep your sprayer in good conditions of use is necessary to maintain oiled the following parts:
Nozzle O-rings, gun o-rings, piston ring, gasket.
NOTE:

MAINTENANCE GUIDE
5.1
To keep your sprayer in optimal condition, keep the following parts always greased: shut-off O rings, Piston sleeve, Pump tube O rings,
Plunger O rings, Nozzle O ring.
Wash the sprayer inside and outside with fresh water, to be able to handle it without contamination risk.
It is recommended to replace all wear parts when performing a repair job:
- Piston sleeve, - Shut-off O rings, - Pump tube O rings, - Plunger O rings,
- Nozzle O ring - Nozzle gasket
NOTE:

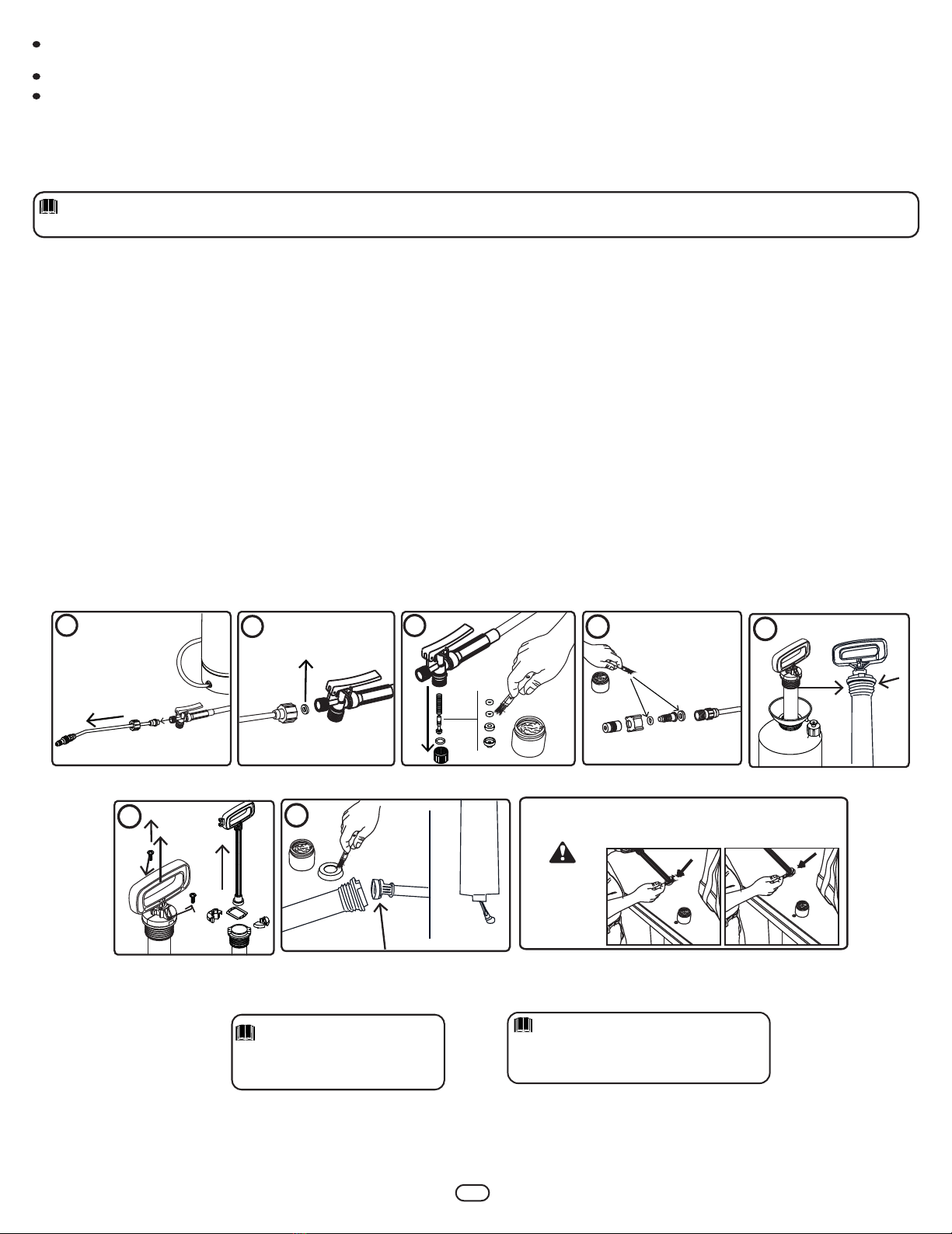

Instructions for compression sprayers:
1.- Change the wear parts in the pump tube, shut-off, spray lance and nozzle if your sprayer is leaking or as preventive maintenance.
2.- Unscrew the nut between spray lance and shut-off.
3.- Change gasket located between nut and shut-off.
4.- The shut-off is comprised by several pieces, remove the lower plug and replace gasket, remove plunger and replace the two o-rings and gasket. Lubricate
before assembly.
5.- Unscrew the nozzle and replace O-ring and gasket, lubricate.
6.- Remove the pump tube from the tank and replace O ring located in the upper part, lubricate before assembling.
7.- Remove screws of the pump tube, remove handle, in the lower part replace and lubricate the the piston sleeve.
Remove the antenna from the lower end of the pump tube and replace the O ring.
To lubricate all parts; Use
silicone-based grease.
NOTE:
ATTENTION
LUBRICATE THE PUMP TUBE
BEFORE ASSEMBLING
4

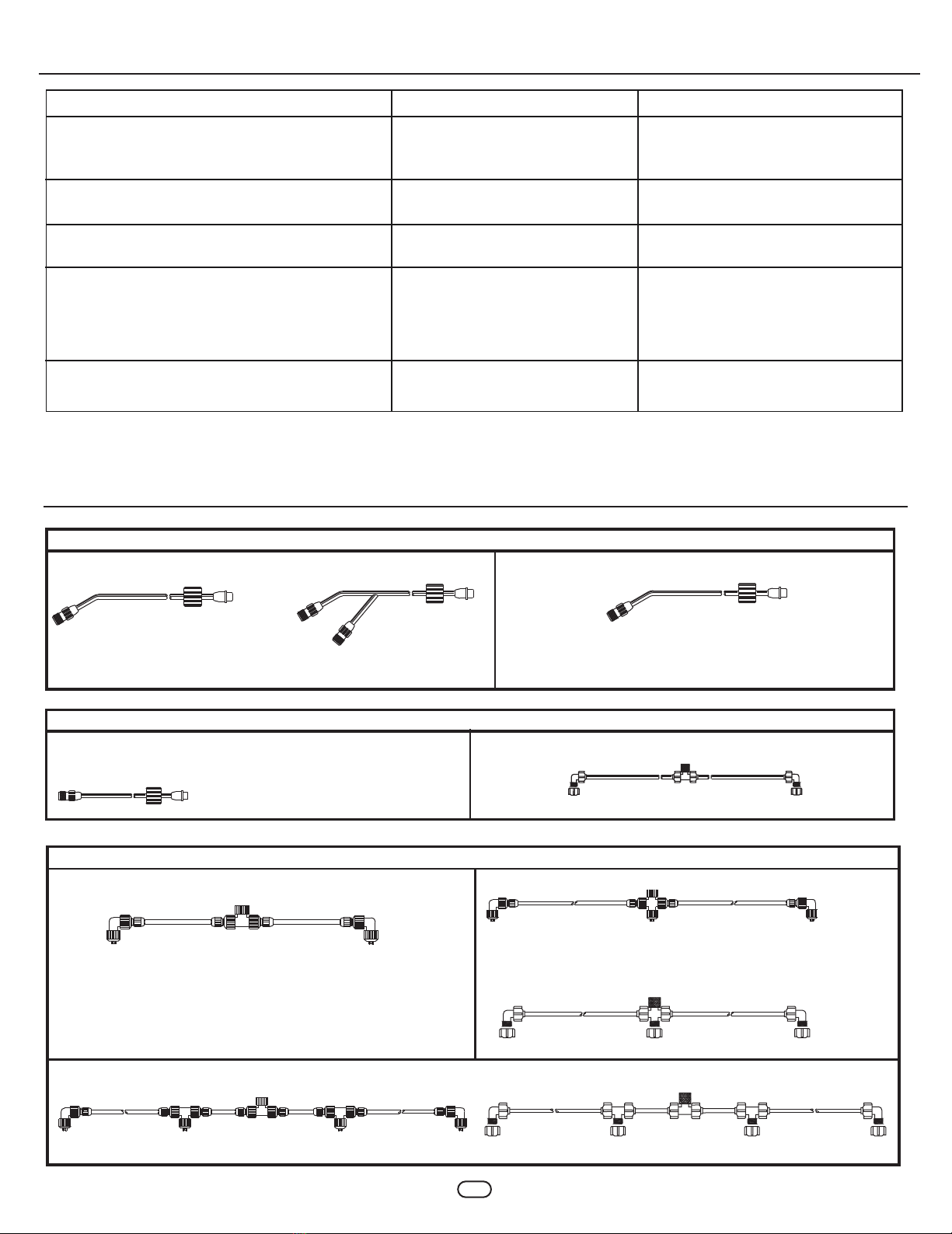

COMMON PROBLEMS, POSSIBLE CAUSES & SOLUTIONS
6.
PROBLEM
The piston does not slide easily and there is noise
between the pump tube and the piston.
CAUSE SOLUTION
There is no lubrication between the pump
tube and the piston sleeve.
Check the piston sleeve. If it is worn-down
replace it and grease it, if not just grease
the edges.
The pump system leaks. The antenna does not seal correctly in
the seat of the pump tube.
Check the antenna and if necessary replace
the seal. Lubricate before reassembling.
Shut-off leaks after releasing the handle.
The O rings of the shut-off plunger are
worn-down or swollen.
Replace and grease the new O rings and
plunger
The sprayer is pressurized but there is no flow when
pressing the shut-off handle.
The pump tube is not tight enough.
Loosen the hose clamp and check if the hose
or the tank outlet are clogged and if so,
proceed to unclog them with pressurized air
or water
Although the sprayer is being pumped vigorously it does
not build pressure.
The hose is clogged.
Tighten the tube and grease the O ring.
23
56
77
4

5
E219-140-C - 19.6” / 50 cm
E219-147-C - 39.37” / 20 cm
E219-148-C - 28.7” / 73 cm
ACCESSORIES
Brass spray lances ( without spray tip, nut and gasket)
FVR spray lances ( without spray tip, nut and gasket)

SPRAY LANCES:
E219-136-C - 19.68” / 50 cm
E219-142-C - 39.37” / 1.0 m
E219-143-C - 59.0” / 1.50 m
E219-146-C - 78.7” / 2.0 m
E219-195-C
with two nozzles,
length 19.368” / 50 cm
E803-085 - 19.68” / 50 cm
E803-400 - 15.74” / 40 cm
219-420-C - 39.37 - 1.0 m
E219-282-C - 39.0” / 1.5 m E219-072-C - 59.0” / 1.5 m
E219-138-C - 39.37” - de 1 m
E219-151-C - 59.0 de 1.5 m
2-nozzle FVR extensions 3-nozzle FVR extensions
4-nozzle FVR extension 4-nozzle brass extension
3-nozzle brass extensions
7.
Brass extensions ( with connector)
 2-nozzle brass extensions
EXTENSION LANCE:
E219-500-C -26.3” / 67 cm
E219-510-C - 39.37” / 1.0 m
E219-520-C - 47.24” / 1.20 m
E219-098-C - 15.74” / 40 cm
SCREEN SHIELDS
E219-099 -15.74” / 40 cm
E219-117 - 8.6” / 22 cm
SHUT-OFFS
E803-073-C E807-073-C
E808-073-C
Shut-offs without
grip
Key tool
Filter housing Extension adapter
Shut-offs complete with filter and
filter housing
MORE ACCESSORIES CARRYING STRAPS
FILTERS
PRESSURE REGULATORS
EY11-16SY
ER11-16SY
EBM-16SR
EG11-16SY
E1210.050
E1210.080
E1210.100
E1210.150
E1210.180
E080-034-C
E501-034-C
E501-134-C
E501-230-C
E501-336-C
E803-602-C
E219-555
E219-003
SPRAY TIPS
E1030.020 E1102.022
E809-073-C
For more technical information please look into our Nozzle Chart at www.swissmex.com
COMPLETE NOZZLES
E803-092-C E219-610-C
E219-710-C

6
SPARE PARTS
8.
1
1a
19
19a
9
18
10
7
3
16
10
7
8
15
2
11
5
17
4
13
15
14
6
12
NOTA: Not supplied with unit.
PUMP TUBE (mod. MX10)
PUMP TUBE (mod. MX11/MX12/MX13)
SPRAY LANCE
TANK BASE
VALVE BODY
PLUNGER ASS´Y
NOZZLE BODY ASS´Y
HOSE
CARRYING ASSY (model MX11/MX12/
MX13)
CLAMP
GASKET
FILTER
SPRING
PUMP HANDLE (model MX10)
PUMP HANDLE (model MX11/MX12/
MX13)
PRESSURE RELIEF VALVE
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
Part No. Qty.
Code Description Part No. Qty.
Code Description
12 E502-200-C KIT SEALS
CHECK VALVE WITH ORING 1
FILTER 1
PUMP TUBE ORING 1
NUT ORING 2
PLUNGER ORING 2
ORING NOZZLE BODY 1
NUT 1
GASKET 2
GASKET PLUNGER 1
NUT 2
1
1a
2
3
4
5
6
7
8
10
15
16
17
19
19a
20
E318-019-C2
E320-317-C2
E803-219-C
E120-110
E807-075-C
E803-167-C
E803-262-C
E803-177
E501-269-C
E501-082
E803-114
E807-074
E803-067
E318-314-C
E320-314-C
E120-323-C
PISTON
NUT
KIT SEALS
CAP
NUT
CHECK VALVE WITH ORING
1
1
1
1
1
1
9
11
12
13
14
18
E120-029
E803-059
E120-200-C
E803-064
E803-090
E120-022-C
ASpare parts and consumables always available. BMedium-use parts, available at discretion
In the interest of continued technologic progress
specifications are subject to change without notice.
NOTE:
20

WARRANTY
10.
Always store the sprayer clean and empty in a dry place protected from the sun.
STORAGE
9.
7
Any claim made under this warranty must adhere to the Warranty Policy described below:
The warranty will be granted by SWISSMEX RAPID SA DE CV when the product presents manufacturing, assembly or material defects
and this has been established after conclusive analysis at Swissmex plant (Lagos de Moreno, Jalisco, Mexico). The warranty consists
of replacement of damaged parts or replacement of damaged equipment depending on conclusions of the analysis of the claim. This
warranty does not include labor installation costs or shipping costs.
The warranty of your product can be PREMIUM, MEDIUM or BASIC, depending on which category your equipment belongs to.You can
check this on the Operator’s Manual and our website at www.swissmex.com.
The applicable warranty period can be:
Advanced Line = 3 years
Professional Line = 2 years
Heavy duty = 1 year
THIS WARRANTY WILL BE INVALID UNDER THE FOLLOWING CIRCUMSTANCES:
1. When the product presents faults due to abuse, misuse or inadequate maintenance, lack of proper cleaning and rinsing according to
the instructions contained in the Owner’s manual.
2. For the purpose of this warranty the use of any chemical solution listed as dangerous or different from those recommended in the
Operator’s Manual will be considered as misuse.
3. When the product has undergone modifications or adaptations by unauthorized persons or by the use of spare parts that have not
been provided by SWISSMEX-RAPID.
4. When the product has been damaged as a result of natural disasters.
5. When the fault is caused by normal wear of the parts due to use.
SWISSMEX-RAPID is not responsible for indirect or consequential damages arising from the use or operation of the product, damages
resulting in personal injury, economic loss, loss of property, loss of income or profits or costs of removal, installation or reinstallation.
SWISSMEX-RAPID, makes no other express warranty with the exception of the one quoted here. This warranty gives you specific legal
rights and you may have other rights that vary from country to country.
To make this warranty valid, contact your dealer and present proof of purchase.
Contac us / Contáctanos:
www.swissmex.com
[email protected]
Calle Swissmex No. 500
Lagos de Moreno Jal. México
Tels: 01(474) 741 2216
01 800 849 19 92

1
ÍNDICE
INTRODUCCIÓN
1.
INFORMACIÓN DE SEGURIDAD
2.
EQUIPO DE PROTECCIÓN
2.1
- Guantes Industriales
- Lentes de seguridad
- Zapatos cerrados
- Overol
- Mascarilla
Este manual contiene importantes advertencias de seguridad: lea con atención y esté atento a cualquier posible accidente.
Conserve todas las etiquetas del equipo y si es necesario reemplácelas.
Introducción..................................... 1
Información de seguridad .............. 1
2.1 Equipo de protección
2.2 Medidas de seguridad
Información general ....................... 2, 3
3.1 Componentes principales
3.2 Datos técnicos
3.3 Ensamble
3.3.1 Partes que usted recibirá
3.3.2 Como ensamblar su aplicador
Operación .................................................. 3
Mantenimiento ........................................... 3, 4
5.1 Guía de mantenimiento
Posibles problemas y soluciones ............. 5
Accesorios .................................................. 5, 6
Refacciones ................................................ 7
Almacenamiento ......................................... 8
Garantía ....................................................... 8
1.
2.
3.
4.
6.
5.
7.
8.
9.
10.
MEDIDAS DE SEGURIDAD
2.2
Lea este manual cuidadosamente antes de poner su equipo en funcionamiento.
La manipulación incorrecta y por personas no calificadas pueden ocasionar accidentes graves.
No haga modificaciones o adaptaciones, ya que pueden comprometer su equipo y poner en riesgo su seguridad y la de terceros, además invalidan
la garantía.
No permita la presencia de niños, ancianos, personas con capacidades especiales o animales cuando use el equipo.
Mantenga su equipo en buenas condiciones y en un lugar seguro. Siempre lave y guarde su equipo sin presión.
Lea y siga las instrucciones de uso del producto químico que va a usar.
Use el equipo protector personal mencionada anteriormente cuando opere, llene o lave su aplicador.
Mantenga las conexiones bien apretadas para prevenir fugas.
Nunca llene su pulverizador con líquidos calientes 30°C = 85°F como máximo.
No use su pulverizador con productos cáusticos, corrosivos o inflamables.
No desenrosque el tuvo de bombeo con el tanque presurizado, despresurice por medio de la boquilla.
Los pulverizadores de compresión MX son prácticos y ligeros, han sido diseñados para aplicar diferentes productos líquidos como herbicidas,
fungicidas, insecticidas, etc. Estos modelos tienen un sistema de bombeo de pistón interno, el cual genera buena presión. Cuenta con pistola, boca
de llenado y asa para transporte y fácil vaciado del tanque.
VERSION ESPAÑOL

2
COMPONENTES PRINCIPALES
3.1
INFORMACIÓN GENERAL
3.
DATOS TÉCNICOS
3.2
1. Tanque
2. Boca de llenado
3. Maneral completo
4. Manguera
5. Pistola con porta filtro
6. Tubo rociador
7. Boquerel ajustable
ESPECIFICACIONES
Modelo 318185 - MX10 319185 - MX11 320180 - MX12
Capacidad total del tanque
Cintas Acojinada y ajustable
N/A
Sistema de bombeo Plástico con pistón de elastómero
Anillo pistón Elastómero 1.5” / 38 mm
Profesional, ergonómica con filtro
Presión de trabajo 1 a 2.5 bar - 14.5 a 36.2 psi
Descarga aproximada a 3 bar/min 29.75 oz - 880 ml
Manguera Vinilo con refuerzo de fibra 3/8” DI
Pistola
Tubo rociador FVR 16.5” / 42 cm FVR 20.5” / 52 cm
Boquilla Ajustable de plástico
ENSAMBLE
3.3
3.3.1Partes que usted recibirá:
- Tanque con maneral completo, manguera y pistola
- 1 Tubo rociador
- 1 Boquerel ajustable
- Manual del operador
1.4 GAL / 5.5 L 1.8 GAL / 7 L 2.3 GAL / 9 L
322180 - MX13
3.5 GAL / 13.5 L
Capacidad de uso del tanque
0.8 GAL / 3 L 1.3 GAL / 5 L 1.5 GAL / 6 L 2.4 GAL / 9 L
4
2
3
5
6
1
7

3
1. Saque todas las partes de la caja y del tanque.
2. Coloque el pulverizador en posición vertical sobre una mesa, enrosque el tubo rociador en la pistola y apriete firmemente.
3. Enseguida saque el boquerel de la bolsa y enrosque en el tubo rociador.
4. Su pulverizador está listo para usarse.
3.3.2 Como ensamblar su aplicador.
12
3
MANTENIMIENTO
5.
OPERACIÓN
4.
El tubo de bombeo debe estar
bien apretado de lo contrario su
aplicador presentará fugas y no
tendrá presión.
NOTA:
A continuación le explicamos paso a paso como ensamblar su pulverizador, este viene armado en su totalidad solo requiere de un sencillo paso:
El pulverizador no requiere de mucho mantenimiento, si usted sigue a detalle los pasos que le mencionamos en este manual, la vida útil de su equipo
será muy prolongada. Al terminar su jornada de trabajo, no deberá dejar el pulverizador con presión, por lo tanto, deberá dejar salir toda la presión por
la boquilla o por la válvula de alivio en caso de que su equipo la lleve, posteriormente quite el tubo de bombeo desenroscando la tuerca, para vaciar la
solución restante en un recipiente apropiado para ello.
Mezcle la solución en un recipiente por separado siguiendo las instrucciones del fabricante del producto.
Vacíe la solución pre-mezclada en el tanque del pulverizador hasta el nivel que indique la etiqueta, coloque
el tubo de bombeo y presurice.
Para una pulverización continua, asegure la palanca de la pistola con el gancho seguro.
Gire el boquerel para cambiar el patrón de pulverización.
El uso de productos químicos es bajo riesgo del usuario, tenga cuidado al manipular estos productos.
NOTA:
Para asegurar un mejor funcionamiento
use solo refacciones originales
“SWISSMEX-RAPID”
Ahora deberá enjuagar todo el sistema de la aspersora con agua limpia, de la siguiente manera:
Vacíe 2 litros de agua limpia en el tanque y bombee para dar presión, ahora deje salir el agua limpia por el tubo rociador, continúe por lo menos 2
minutos, voltee nuevamente el tanque para vaciar el resto del agua. Si usted realiza ésta actividad prolongará la vida de los empaques y arosellos y
dará menos mantenimiento.

4
Para asegurar un mejor funcionamiento
use solo refacciones originales
“SWISSMEX-RAPID”
23
5
77
4
NOTA:
GUÍA PARA MANTENIMIENTO
5.1
Para mantener su pulverizador en óptimas condiciones de uso es necesario mantener engrasadas siempre las siguientes piezas:
Arosellos de la pistola, Anillo pistón, Arosello para tubo de bombeo, Arosellos para vástago, Arosello boquerel.
Lave el pulverizador por dentro y por fuera con agua limpia para poder manipularlo sin peligro de contaminación.
Se recomienda que al realizar una reparación, reemplace todas las piezas de desgaste:
- Anillo pistón - Arosellos para pistola - Arosello para tubo de bombeo - Arosello para vástago
- Arosello boquerel - Empaque boquerel
NOTA:
Instrucciones para pulverizadores de compresión:
1.- Cambie las piezas de desgaste en el tubo de bombeo, pistola, tubo rociador o boquilla si su pulverizador presenta fugas o como mantenimiento
preventivo.
2.- Separe el tubo rociador de la pistola desenroscando la tuerca.
3.- Cambie el empaque localizado entre la tuerca y la pistola.
4.- La pistola se conforma de varias piezas, retire el tapón inferior y cambie el empaque, saque el vástago y reemplace los dos arosellos y el empaque
Lubrique antes de ensamblar.
5.- Desenrosque la boquilla y sustituya el arosello y el empaque, lubrique.
6.- Retire el tubo de bombeo del tanque y sustituya el arosello que se localiza en la parte superior, lubrique antes de ensamblar.
7.- Retire los tornillos del tubo de bombeo, saque el maneral, sustituya y lubrique el anillo pistón que se localiza en la parte inferior. Retire la antenita del
extremo inferior del tubo de bombeo y sustituya el arosello.
Para lubricar todas las piezas;
utilice grasa multiusos.
NOTA:
ATENCIÓN
LUBRIQUE EL TUBO DE BOMBEO
ANTES DE ENSAMBLARLO
Se recomienda que cuando haya usado la pulverizador con herbicidas, no use la misma para aplicar insecticidas, a menos que haya lavado
perfectamente el tanque con productos neutralizantes, de no hacerlo corre el riesgo de dañar su cultivo.
Siga siempre las instrucciones de uso de los productos que está aplicando, para evitar accidentes y aprovechar el producto al máximo.
Cuando vaya a guardar su pilverizador asegúrese que esté limpio, vacío y seco en un lugar protegido del sol.
6

5
POSIBLES PROBLEMAS Y SOLUCIONES
6.
PROBLEMA
El pistón no se desliza con facilidad y hay ruido entre
el tubo de bombeo y el pistón.
CAUSA SOLUCIÓN
El anillo pistón ha perdido su lubricación
con el tubo de bombeo.
Revise el anillo pistón y si está gastado
reemplácelo y engráselo si no solamente
engrase los bordes
Fuga por el sistema de bombeo. La antenita no sella perfectamente en el
asiento del tubo de bombeo.
Revise la antenita de ser necesario cambie
el arosello, engrase y vuelva a colocarla.
La válvula no cierra al soltar la palanca.
Los arosellos del vástago de la pistola
están gastados o hinchados.
Reemplace y lubrique los nuevos arosellos
y el vástago.
El pulverizador tiene suficiente presión pero no hay
salida de líquido por la válvula.
El tubo de bombeo no está lo
suficientemente apretado.
Afloje la abrazadera y revise si la manguera
o el pivote de la salida del tanque están
tapados de ser así proceda a destaparlos
con aire o agua a presión
Aunque se bombee vigorosamente no se genera
presión
La manguera está obstruida.
Apriete bien el tubo colocando grasa en el
arosello.
Extensión 2 salidas FVR Extensión 3 salidas FVR
Extensión 4 salidas FVR Extensión 4 salidas laton
Extensión 3 salidas latón
EXTENSIONES
Tubos rociadores de latón ( sin punta, tuerca ni empaque)
Tubos rociadores de FVR ( sin punta, tuerca ni empaque)

TUBOS ROCIADORES
Extensión latón ( incluye conector)
 Extensión 2 salidas latón
EXTENSIONES
E219-136-C - 19.68” / 50 cm
E219-142-C - 39.37” / 1.0 m
E219-143-C - 59.0” / 1.50 m
E219-146-C - 78.7” / 2.0 m
E219-195-C para dos boquillas,
largo 19.368” / 50 cm
E803-085 - 19.68” / 50 cm
E803-400 - 15.74” / 40 cm
E219-420-C - 39.37 - 1.0 m
E219-282-C - 39.0” / 1.5 m E219-097-C - 59.0” / 1.5 m
E219-138-C - 39.37” - de 1 m
E219-151-C - 59.0 de 1.5 m
E219-140-C - 19” / 50 cm
E219-147-C - 39.37” / 20 cm
E219-148-C - 28.7” / 73 cm
E219-500-C -26.3” / 67 cm
E219-510-C - 39.37” / 1.0 m
E219-520-C - 47.24” / 1.20 m
E219-098-C - 15.74” / 40 cm
ACCESORIOS
7.

6
PANTALLAS PROTECTORAS PISTOLAS
Pistola completa
sin mango
Pistola completa con filtro y porta filtro
E219-099 -15.74” / 40 cm
E219-117 - 8.6” / 22 cm
E803-073-C E807-073-C
E808-073-C
E809-073-C
CINTAS
PUNTAS
FILTROS
REGULADORES DE PRESIÓN
BOQUILLAS COMPLETAS
Herramienta Llave
Porta filtro Adaptador para
extensión
para mas especificaciones ver la tabla de puntas
OTROS ACCESORIOS
E803-092-C E219-610-C
E219-710-C
EY11-16SY
ER11-16SY
EBM-16SR
EG11-16SY
E1210.050
E1210.080
E1210.100
E1210.150
E1210.180
E080-034-C
E501-034-C
E501-134-C
E501-230-C
E501-336-C
E803-602-C
E219-555
E219-003
E1030.020 E1102.022

7
REFACCIONES
8.
1
1a
19
19a
9
18
10
7
3
16
10
7
8
15
2
11
5
17
4
13
15
14
6
12
Debido al interés en el progreso tecnológico, nos reservamos el derecho
de hacer cambios técnicos o modificaciones técnicas sin previo aviso.
NOTA:
NOTA: No va incluído en su equipo.
APiezas de desgaste y consumibles siempre disponibles.
TUBO DE BOMBEO (mod. MX10)
TUBO DE BOMBEO (mod. MX11/MX12/
MX13)
TUBO ROCIADOR
BASE
VÁLVULA
VÁSTAGO COMPLETO
BOQUEREL COMPLETO
MANGUERA
CINTA COMPLETA (mod. MX11/MX12/
MX13)
ABRAZADERA PARA MANGUERA
EMPAQUE PARA BOQUEREL
FILTRO
RESORTE
MANERAL COMPLETO (mod. MX10)
MANERAL COMPLETO (mod. MX11,
MX12)
VÁLVULA DE ALIVIO
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
BPiezas de uso medio disponibles a discresión.
No.parte Cantidad
Código Descripción No.parte Cantidad Código Descripción
12 E120-200-C JUEGO DE EMPAQUES
ANTENITA CON AROSELLO 1
FILTRO 1
AROSELLO P/TUBO DEBOMBEO 1
AROSELLO P/TAPON 2
AROSELLO P/VÁSTAGO 2
AROSELLO P/ BOQUEREL 1
TUERCA P/BOQUEREL 1
EMPAQUE P/BOQUEREL 2
EMPAQUE P/VÁSTAGO 1
PISTÓN PLÁSTICO 2
1
1a
2
3
4
5
6
7
8
10
15
16
17
19
19a
20
E318-019-C2
E320-317-C2
E803-219-C
E120-110
E807-075-C
E803-167-C
E803-262-C
E803-177
E501-269-C
E501-082
E803-114
E807-074
E803-067
E318-314-C
E320-314-C
E120-323-C
ANILLO PISTÓN
TUERCA UNIÓN
JUEGO DE EMPAQUES
TAPÓN PARA PISTOLA
TUERCA BOQUEREL
ANTENITA CON AROSELLO
1
1
1
1
1
1
9
11
12
13
14
18
E120-029
E803-059
E120-200-C
E803-064
E803-090
E120-022-C
Las cantidades mostradas en el listado representan el total de
las piezas que lleva el equipo y otras.
NOTA:
20

GARANTÍA
Procure siempre dejar su equipo en un lugar techado para que el sol y la lluvia no lo deterioren.
ALMACENAMIENTO
9.
10.
Para hacer válida su garantía deberá apegarse a la Póliza de Garantía descrita a continuación:
La garantía será concedida por SWISSMEX RAPID SA DE CV, gratuitamente, cuando las piezas y los componentes presenten defectos de
fabricación o de montaje y después de análisis conclusivo en planta (Lagos de Moreno, Jalisco). La garantía consiste en la sustitución de
piezas dañadas por nuevas, o cambio del equipo dañado por uno nuevo, una vez que se haya verificado y evaluado el tipo de daño en el
equipo, no incluye mano de obra o transporte.
La garantía de su equipo puede ser PREMIUM, MEDIUM o BASIC, dependiendo de la categoría de su equipo, en la portada de su manual
viene descrito a qué categoría pertenece, también puede consultarlo en la página web.
Línea Avanzada = 3 años
Línea Profesional = 2 años
Línea Uso rudo = 1 año
ESTA GARANTÍA SERÁ INVÁLIDA BAJO LAS SIGUIENTES CONDICIONES
1. Cuando el producto presente fallas por abuso, mal uso o mantenimiento inadecuado, falta de limpieza y enjuague apropiados de acuerdo
a las instrucciones contenidas en el Manual del Operador.
2. Para el propósito de esta garantía el uso de cualquier solución química listada como peligrosa o diferente de las recomendadas en el
manual del usuario será considerado como mal uso.
3. Cuando el producto haya sufrido modificaciones o adaptaciones por parte de personas no autorizadas o por el uso de repuestos que no
hayan sido provistos por SWISSMEX-RAPID.
4. Cuando el producto haya sido dañado como consecuencias de desastres naturales.
5. Cuando la falla sea originada por el desgaste normal de las piezas debido al uso.
SWISSMEX-RAPID no se hace responsable por daños indirectos o consecuenciales que surgieran por el uso o funcionamiento del producto,
otros daños resultantes en lesiones personales, pérdida económica, pérdida de propiedad, pérdida de ingresos o ganancias o costos de
remoción, instalación o re-instalación.
SWISSMEX-RAPID, no hace ninguna otra garantía expresa a excepción de la aquí citada. Esta garantía otorga derechos legales específicos
y usted puede tener otros derechos que varían de país a país.
Para hacer válida esta garantía contacte a su vendedor y presente el comprobante de compra.
Contac us / Contáctanos:
www.swissmex.com
[email protected]
Calle Swissmex No. 500
Lagos de Moreno Jal. México
Tels: 01(474) 741 2216
01 800 849 19 92
