OPERATOR´S MANUAL
MANUAL DE OPERADOR
502175 (SW01)
501175 (SW02)
Models SW01 - SW02 are very innovati-
ve models with a piston or diaphragm.
With these sprayers you may apply liquid
products as: insecticides, herbicides,
fertilizers, etc. in an easy, practical and
safe way.
SW01 y SW02 Son unos modelos con
sistema de diafragma o pistón.
Con estos equipos usted puede aplicar
productos líquidos como: insecticidas,
herbicidas, fertilizantes, etc. de forma
práctica y segura.
MODELS / MODELOS
PULVERIZADOR DE MOCHILA
4 US GAL SPRAYER
PULVERIZADOR DE15 LITROS
1 YEAR
1 AÑO
WARRANTY
GARANTÍA
SEE INSIDE FOR DETAILS
CONSULTE EL
MANUAL ENEL INTERIOR
01
Heavy Duty Series
02

1
INDEX
INTRODUCTION
1.
Thank you for buying a Swissmex equipment, we guarantee that the product you have acquired was made with an unbeatable quality,
because it was developed with state of the art technology following all quality standards required. This equipment was carefully designed
and built with the purpose of providing the maximum performance, economy and ease of operation. It is very important that the operator
knows all the information contained in this manual, read it before operate it, follow the recommendations step by step and keep it at hand
to consult it when necessary.
This manual contains important safety warnings: read it carefully, and watch for any possible accident.
Preserve all the equipment stickers and if necessary replace them.
Remember that inadequate application of agrichemicals may be harmful to man, environment and crops.
Backpack sprayers have been designed to apply different liquid products like herbicides, fungicides, insecticides, etc. Swissmex backpack
sprayers are practical and light. Model SW01 - SW02. Has a pumping system (piston or diaphragm) that produces good pressure. It has a
back support and padded straps, spray gun, a big tank opening with strainer and handle to transport and facilitate emptying it.
NOTE:
SAFETY INFORMATION
2.
2.1 PROTECTION EQUIPMENT
Personal protection equipment needed:
- Protective gloves
- Eye protection
- Enclosed shoes
- Overall
- Mask
4.
6.
5.
7.
8.
9.
Operation……………......................3
Maintenance…………….................3, 4
5.1 Maintenance guide
Trouble shooting guide…………….5
Spare parts list……………..............6, 7
Storage...........................................8
Warranty..........................................8
1.
2.
3.
Introduction…………….........................1
Safety information………......................1, 2
2.1 Personal protective equipment
2.2 Safety measures
General Information…………...............2, 3
3.1 Main components
3.2 Technical data
3.3 Assembly
3.3.1 Parts you will receive
3.3.2 How to assemble your sprayer
ENGLISH VERSION
For your own safety and the safety ot those around you please use the protective equipment
suggested below when operating your sprayer:
2.2 SAFETY MEASURES
Read carefully the entire owner’s manual before filling, using or cleaning the sprayer.
Do not leave the sprayer in reach of children or persons not qualified to handle it properly.
Do not modify your equipment; it may compromise your equipment and put into risk third party safety. Any modifications or adaptation is
under your own risk and it voids the warranty.
Keep your equipment in good condition and in a safe place. Always wash and store the sprayer without pressure
Read and follow instructions of chemical supplier.
Wear always the personal protective equipment advised above, whenever using, filling or cleaning the sprayer.
Keep connections well tightened to prevent leaks.
Never fill the sprayer with hot liquids. Max. 30°C = 85°F.
Do not use your sprayer to apply caustic, corrosive or flammable solutions.
Important: this sprayer is designed to be used
with chemicals and products in concentrations not
higher tha a 5% than marked, that are compatible
with the materials of this unit, using products that are not
compatible with this materials can cause damage in the user and
the unit. Warranty will apply only when the chemicals and
products used with this unit are compatible with it.

2
3.1 MAIN COMPONENTS
GENERAL INFORMATION
3.
1. Tank
2. Tank lid
3. Strainer
4. Shoulders straps
5. Ergonomic grip
6. Pump handle
7. Shut-off valve
8. Adjustable plastic nozzle
9. Hose
10.Pump system
11.Spray wand
10
DIAPHRAGM
PISTON
model
SW01
model
SW02 10
9
1
7
3
8
4
2
11
6
5
3.2 TECHNICAL DATA
Model
Tank capacity
Filling port
Carrying Straps
Pumping system
Piston Sleeve
Hose
Shut-Off valve
Spray wand
Nozzle
Discharge at 3 bar/min
Work pressure
Net Weight
Weight with box
Dimentions
4.3 kg / 9.4 Lbs
1.8” / 45 mm
Diaphragm
N/A
Piston
5 kg / 11 Lbs
53 x 36 x 21 cm - 20 x 14 x 8”
ESPECIFICATIONS
15.0 L /4.0 US gal
14.2cm / 5.6”
38 mm polyester with shoulder strap
4.7 kg / 10.3 Lbs
5.4 kg / 12 Lbs
fiber vinil reinforced 3/8” DI
ergonomic without filter
20.5“/52 cm fibber glass
plastic adjustable
20 oz / 600 ml
1 - 6 bar / 14.5 – 87 psi
501175 - SW02 502175 - SW01

3
3.3 ASSEMBLY
- 1 Owner’s manual
Inside the tank you will find:
- 1 Strainer
And a plastic bag with:
- 1 Lock pin
- 1 Pump handle
- 1 Spray wand
- 1 Tank lid
Always use the strainer when filling the tank up with liquid.
Mix the solution in a separate container, following the supplier directions on the box.
Pour pre-mixed solution into sprayer and cap.
Place the sprayer on your back and pressurize tank by pumping 12 times approx.
You will need to pump once each 3 or 4 seconds to maintain the desired spraying pressure.
For a continuous spraying, fix the shut-off valve lever with the lever lock.
Move the nozzle cap to change the spraying pattern.
NOTE:
To ensure good performance use original
“SWISSMEX-RAPID” spare parts
OPERATION
4.
3.3.2 How to assemble your sprayer:
3.3.1 Parts you will receive:
1. Take out all the parts from the box and from the tank, your sprayer is almost assembled, take the pump handle and install it on the axis in the
bottom, fix it with the locking pin; take the strainer and put it on the mouth of the tank, then put on the cap.
2. Put the spray wand on the shut-off valve (srew in). Your sprayer is ready for use.
Following is explained how to assemble your sprayer, read carefully the text. The number at the beginning of the line corresponds to the
graphic.
Pour approximately 1/2 gallon of fresh water in the tank, pressurize and flush, the pumping system by pressing trigger at least 2 minu-
tes, then drain all remaining water.
Carrying straps are made of non-absorbent materials, nevertheless in case of solution spillage, wash them with fresh water to eliminate
all risk of skin irritation.
MAINTENANCE
5.
Since the sprayer needs little maintenance, if you follow the steps mentioned in this manual its lifespan will be very long.
Do not keep the sprayer with pressure after finishing your spraying job, release the pressure through the nozzle depressing the trigger,
then take the cap and strainer out and pour the remaining solution. Now rinse system with fresh water as follows:
1
2

4
5.1 MAINTENANCE GUIDE
A unit that has been used with herbicides should never be used to spray insecticides, unless the sprayer has been properly cleaned
and all other chemicals neutralized. Failure to do this could cause you to kill plants that have been sprayed.
Always follow manufacturer’s instructions of the chemicals in use to avoid accidents and take maximum advantage of the product.
Store your sprayer clean, empty and dry in a place protected from sunlight.
To keep your sprayer in good conditions of use is necessary to maintain oiled the following parts:
gun o-rings, piston ring, gasket, breather valve and cap gasket.
NOTE:
Below are instructions for maintaining your spray:
Rinse with clean water externally and internally, to avoid risk of contamination. When doing maintenance we recommend to replace all orings
and gaskets that is composed by:
-Piston ring (model 501175 SW01)
-Shut-off valve gaskets
- Breather check
- Cap gasket.
- Cilinder Orings and valve plate

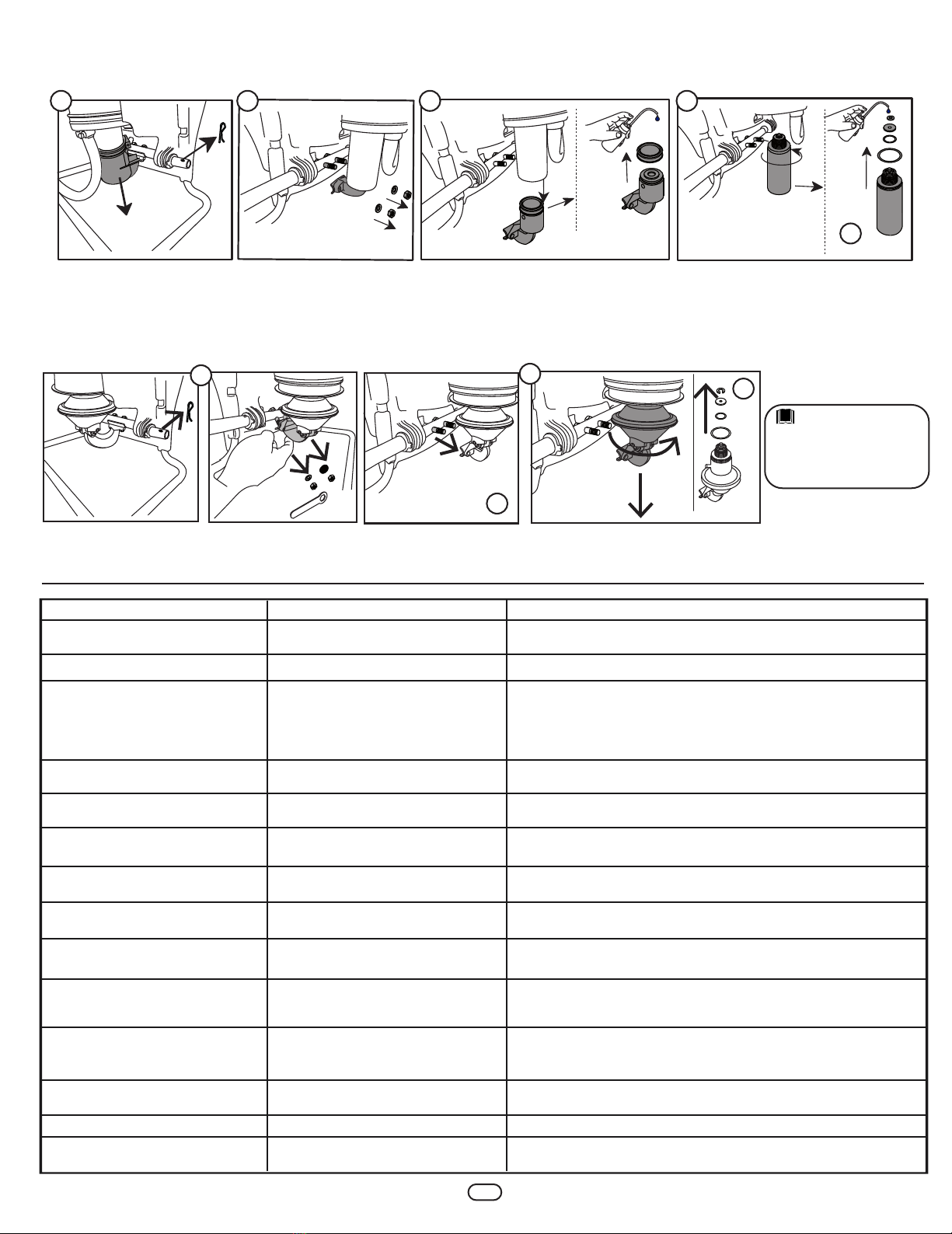

Instructions for disassembling piston system model 501175 SW01:
1. Take the pin out from the lower axis of the pump handle and take out the plastic protection of the pumping system.
2. Take out the bolts of the rocker arm assy.
3. Pull the rocker arm assy. down to take the piston out.
4. Unscrew the cylinder.
5. Replace the seals and gaskets and the ring and assembly back doing this steps backwards again.
Instructions for disassembling diaphragm module system models 502175 SW02
1. Take the pin out from the lower axis of the pump handle and take out the nuts and bolts that hold the rocker arm assy.
2. If you want to check or change the checks, disconnect the hose and unbolt the module, change the checks making sure that the outside
clamp is aligned with the chamber piece. This is the right position for the module windows to match the exit of the chamber.
3. Put the rocker arm assy. back on the module and the plastic protection.
1 2 3 4
3
5
1
12
NOTE: We recommend to change the module when you have a problem.

5
TROUBLE SHOOTING GUIDE
6.
PROBLEM CAUSE SOLUTION
The shut-off valve does not close after
releasing the trigger.
The plunger O-rings are worn out or
swollen.
Replace them and lubricate the plunger
with the new O-rings.
The shut-off valve does not function
when depressing the trigger.
The nozzle are blocked. Clean the nozzle.
Moving the pump handle becomes
very difficult.
The internal part of the cylinder are dirty,
so the piston ring can not run smoothly,
or the piston ring grew because the
material used to apply is very aggressive.
Open the cylinder according to the method
mentioned in point 5.1 to check if its dirty and
clean, compare the piston ring to a new one
to see if it grew, if it did change immediately.
The tank collapses “it shrinks”. The cap gasket is not letting air through. Clean the gasket and lubricate, also clean
the cap and assembly again.
While working there is leakage between
the cap and the tank .
The cap gasket is not lubricated. Lubricate or replace according to the
diagnosis.
While working there is some leakage
from the cylinder.
The cylinder can be worn out from the
inside or the piston rings damaged
Replace.
While working, the sprayer does not
generate pressure.
The gaskets are dirty, dry or blocked. Replace.
While pressuring the tank with the lever,
when you stop it goes up and stays there.
The gasket that is inside the cylinder is
blocked or stayed open.
Inspect the cylinder, clean, adjust and put
back in place.
While working, the pressure lasts very
little time.
The pressure chamber is filled with water
because the gaskets are not working.
Take the water out of the sprayer and
replace the gaskets.
The sprayer builds low or no pressure. Check valve in the pump have become
stuck and/or there is an air lock in the
unit.
Release pressure by keeping flow control open
and pumping several times. Disassemble and
force seals open by hand if step one does not
work.
Replace O-rings and seals, replace pressure
chamber if there is no improvement, lubricate
and reassemble.
The sprayer does not hold pressure or tank
leaks at pump connection.
The O-rings and check valve need replacing,
the pressure chamber has expanded or the
check valves are clogged with debris.
Tank leaks at hose connection. Clamp is loose or damaged. Replace clamp.
Module is leaking. The Sealed module pump is damaged. Replace module with part No. E505-155-C.
Tank leaks at pump and pressure chamber
connection. The hose clamp is loose or the O-ring
is damaged.
Tighten the hose clamp, use part No. E501-021 to
replace the O-ring.

6
SPARE PARTS LIST
7.
In the interest of continued technologic progress
specifications are subject to change without notice.
NOTE:
ASpare parts and consumables always available.
PUMP MODULE
STRAINER
SPRAY LANCE
PUMP SHAFT
PUMP HANDLE
VALVE BODY
HOSE
CARRYING STRAP
No. Qty. per bag
Code Description
1
1
1
1
1
1
1
1
Qty.
1
1
1
1
1
1
1
2
BMedium-use parts, available at discretion
No. Qty. per bag
Qty.
Code Description
TANK LID
PRESSURE CHAMBER
SEAL KIT (not included)
1
1
1
1
1
1
NOTE:
It is not included in the equipment
SMALL ORING 1
BIG ORING 1
ORING (FOR PRESSURE TANK) 1
VALVE PLATE 1
ORING (FOR VALVE) 2
ORING 1
ORING (FOR GASKET) 2
BREATHER CHECK 1
9
2
3
8
10
11
1
1
3
4
5
6
7
8
9
E1000502024
E1000501004
E1000809104
E1000501392
E1000501394
E1000809073
E1000803177
E1000501034
2
10
11
5
6
502175 SW01
8
7
4
E1000501001
E1000425100
E1000502175
11 E1000502175 SEAL KIT

7
In the interest of continued technologic progress
specifications are subject to change without notice.
NOTE:
AB
+12 E1000502175 SEAL KIT
501175 SW02
11
5
6
2
3
8
10
12
1
Spare parts and consumables always available.
No. Qty. Qty. per bag
Code Description
Spare parts and consumables always available.
No. Qty. per bag
Qty.
Code Description
PUMP MODULE
STRAINER
SPRAY LANCE
PUMP SHAFT
PUMP HANDLE
VALVE BODY
HOSE
CARRYING STRAP
CYLINDER
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
3
4
5
6
7
8
9
10
E1000501031
E1000501004
E1000809104
E1000501392
E1000501394
E1000809073
E1000803177
E1000501034
E1000501401
9
NOTE: It is not included in the equipment
PISTON 1
ORING (FOR PRESSURE TANK) 1
ORING (FOR CILINDER) 1
SMALL ORING 1
VALVE PLATE 1
ORING (FOR VALVE) 1
ORING (FOR SPRAY LANCE) 1
ORING (FOR PLUNGER) 2
BREATHER CHECK 1
TANK LID
SEAL KIT (not included)
PRESSURE CHAMBER
1
1
1
1
1
1
E1000501001
E1000502175
E1000501019
2
12
11
8
7
4

8
WARRANTY
9.
Any claim made under this warranty must adhere to the Warranty Policy described below:
The warranty will be granted by SWISSMEX RAPID SA DE CV when the product presents manufacturing, assembly or material defects
and this has been established after conclusive analysis at Swissmex plant (Lagos de Moreno, Jalisco, Mexico). The warranty consists
of replacement of damaged parts or replacement of damaged equipment depending on conclusions of the analysis of the claim. This
warranty does not include labor installation costs or shipping costs.
The warranty of your product can be PREMIUM, MEDIUM or BASIC, depending on which category your equipment belongs to.You can
check this on the Operator’s Manual and our website at www.swissmex.com.
The applicable warranty period can be:
Advanced Line = 3 years
Professional Line = 2 years
Heavy duty = 1 year
THIS WARRANTY WILL BE INVALID UNDER THE FOLLOWING CIRCUMSTANCES:
1. When the product presents faults due to abuse, misuse or inadequate maintenance, lack of proper cleaning and rinsing according to
the instructions contained in the Owner’s manual.
2. For the purpose of this warranty the use of any chemical solution listed as dangerous or different from those recommended in the
Operator’s Manual will be considered as misuse.
3. When the product has undergone modifications or adaptations by unauthorized persons or by the use of spare parts that have not
been provided by SWISSMEX-RAPID.
4. When the product has been damaged as a result of natural disasters.
5. When the fault is caused by normal wear of the parts due to use.
SWISSMEX-RAPID is not responsible for indirect or consequential damages arising from the use or operation of the product, damages
resulting in personal injury, economic loss, loss of property, loss of income or profits or costs of removal, installation or reinstallation.
SWISSMEX-RAPID, makes no other express warranty with the exception of the one quoted here. This warranty gives you specific legal
rights and you may have other rights that vary from country to country.
To make this warranty valid, contact your dealer and present proof of purchase.
Always store the sprayer clean and empty in a dry place protected from the sun.
STORAGE
8.
Contac us / Contáctanos:
www.swissmex.com
[email protected]
Calle Swissmex No. 500
Lagos de Moreno Jal. México
Tels: [phone]
800 849 19 92

1
ÍNDICE
INTRODUCCIÓN
1.
Gracias por comprar un equipo Swissmex, le garantizamos que el producto que ha adquirido cuenta con calidad insuperable ya que fue desarrollado
con tecnología de punta, siguiendo los estándares de calidad requeridos. Este equipo fue cuidadosamente diseñado y fabricado con el fin de
proporcionar el máximo rendimiento, economía y facilidad de operación. Es importante que el operador conozca toda la información contenida en
este manual, léalo antes de operarlo, siga las recomendaciones paso a paso y téngalo a la mano para consultarlo cuando sea necesario.
Este manual contiene importantes advertencias de seguridad: lea con atención y esté atento a cualquier posible
accidente. Conserve todas las etiquetas del equipo y si es necesario reemplácelas.
Recuerde que una aplicación incorrecta de agroquímicos puede ser dañina
para el hombre, el medio ambiente y los cultivos.
Los pulverizadores de mochila Swissmex son prácticos y ligeros. Han sido diseñados para aplicar diferentes productos líquidos como herbicidas,
fungicidas, insecticidas, etc. El modelo SW01 - SW02 tiene un sistema de bombeo de diafragma o pistón, los cuales generan buena presión. Cuentan
con pistola ergonómica y boca de llenado grande con coladera y asa para transporte y fácil vaciado del tanque.
NOTA:
4.
6.
5.
7.
8.
9.
Operación ……………...........................................3
Mantenimiento…………….....................................3, 4
5.1 Guía de mantenimiento
Posibles problemas y soluciones…………….........4
Refacciones……………..........................................5, 6
Almacenamiento.....................................................7
Garantía..................................................................7
1.
2.
3.
Introducción……………..................................1
Información de seguridad………....................1, 2
2.1 Equipo de protección
2.2 Medidas de seguridad
Información general.........………...................2, 3
3.1 Componentes principales
3.2 Datos técnicos
3.3 Ensamble
3.3.1 Partes que usted recibirá
3.3.2 Como ensamblar su pulverizador
VERSIÓN EN ESPAÑOL
INFORMACIÓN DE SEGURIDAD
2.
A continuación describiremos los puntos más importantes a revisar para la
seguridad de usted y de terceros.
2.1 EQUIPO DE PROTECCIÓN
- Guantes protectores
- Lentes de seguridad
- Zapatos cerrados
- Overol
- Mascarilla
MEDIDAS DE SEGURIDAD
2.2
Antes de poner su equipo en funcionamiento lea cuidadosamente este manual de instrucciones.
La manipulación incorrecta y por personas no capacitadas pueden ocasionar accidentes graves.
No haga adaptaciones o improvisaciones; estas comprometen su equipo y ponen en riesgo su seguridad y la de
terceros. Todas las modificaciones o adaptaciones que haga serán bajo su propio riesgo y esto hace inválida la
garantía.
No permita la presencia de niños, ancianos, personas con capacidades especiales o animales.
Mantenga su equipo en buenas condiciones y en un lugar seguro. Siempre lave y guarde su equipo sin presión.
Lea y siga las instrucciones del proveedor del producto químico que va a usar.
Use el equipo de protección personal mencionado anteriormente cuando use, llene o lave su pulverizador.
Asegúrese que la tapadera, el boquerel, tubo rociador y las abrazaderas estén bien apretadas para prevenir fugas.
Nunca llene su pulverizador con líquidos calientes 30°C = 85°F como máximo.
No use su pulverizador para aplicar productos cáusticos, corrosivos o inflamables.
Nota Importante: Esta aspersora está diseñada
para ser utilizada con químicos en concentraciones
no mayores a 5% que sean compatibles con los
materiales de las partes este equipo, utilizar productos que no
sean compatibles con estos materiales pueden causar daños al
usuario y al equipo. Las garantías de este producto aplicaran
únicamente si se utilizan los químicos compatibles con este
producto.

2
INFORMACIÓN GENERAL
3.
DATOS TÉCNICOS
3.2
3.3 ENSAMBLE
- 1 Manual de operador
Dento del tanque encontrará:
- 1 Coladera
Bolsa de plástico contenido:
- 1 Perno seguro
- 1 Palanca de bombeo
- 1 Tubo rociador con boquerel
- 1 Tapadera para tanque
3.1 COMPONENTES PRINCIPALES
1. Tanque
2. Boca del tanque y tapa
3. Coladera
4. Cintas con hombreras
5. Mango ergonómico
6. Palanca de bombeo
7. Pistola ergonómica
8. Boquerel ajustable
9. Manguera
10.Sistema de bombeo
11.Tubo rociador
10 model
SW01
model
SW02 10
9
1
7
3
8
4
2
11
6
5
Modelo
Capacidad del tanque
Boca de llenado
Cintas
Sistema de bombeo
Pistón
Manguera
Pistola
Tubo rociador
Boquerel
Descarga 3 bar/min
Presión de trabajo
Peso
Peso con caja
Dimensiones
4.3 kg / 9.4 Lbs
1.8” / 45 mm
Diafragma
N/A
Pistón
5 kg / 11 Lbs
53 x 36 x 21 cm - 20 x 14 x 8”
ESPECIFICACIONES
15.0 L /4.0 US gal
14.2cm / 5.6”
Poliéster con hombrera 38 mm
4.7 kg / 10.3 Lbs
5.4 kg / 12 Lbs
Vinil reforzada de 3/8” DI
Ergonómica sin filtro
Fibra de vidrio de 20.5“/52 cm
Ajustable de plástico
20 oz / 600 ml
1 - 6 bar / 14.5 – 87 psi
501175 - SW02 502175 - SW01

3
Use siempre la coladera cuando llene el tanque.
Mezcle la solución en un recipiente por separado siguiendo las instrucciones del fabricante del producto.
Vacíe la solución pre-mezclada en el tanque del pulverizador y coloque la tapadera.
Colóquese el pulverizador en la espalda y presurícelo bombeando hasta 12 bombazos.
Necesitará bombear cada 3 o 4 segundos para mantener la presión deseada.
Para una pulverización continua, asegure la palanca de la pistola con el gancho seguro.
Gire el boquerel para cambiar el patrón de pulverización.
Lave con agua limpia el pulverizador tanto exterior como interiormente, para poder manipularlo sin peligro de contaminación. Se recomienda que al
realizar la reparación, sean reemplazadas todas las piezas del juego de empaques el cual se compone de :
- Anillo pistón (solo modelo 501175 SW01)
- Arosellos para pistola
- Válvula de respiración
- Empaque para tapadera
- Arosellos del cilindro y empaque check
A continuación le damos instrucciones para dar mantenimiento a su pulverizador:
Las cintas del pulverizador están fabricadas de material NO absorbente, sin embargo en caso de que se derrame solución deberá lavar las cintas y el
tanque con agua para eliminar todo riesgo de posible de irritación en la piel.
Se recomienda que cuando haya usado el pulverizador con herbicidas, no use la misma para aplicar insecticidas, a menos que haya lavado
perfectamente el tanque con productos neutralizantes, de no hacerlo corre el riesgo de dañar su cultivo.
Siga siempre las instrucciones de uso de los productos que está aplicando, para evitar accidentes y aprovechar el producto al máximo.
Cuando vaya a guardar su pulverizador asegúrese que esté limpio, vacío y seco en un lugar protegido por el sol.
Vacíe 2 litros de agua limpia en el tanque y bombee para dar presión, ahora deje salir el agua limpia por el tubo rociador activando la palanca de la
pistola, continúe por lo menos 2 minutos, voltee nuevamente el tanque para vaciar el resto del agua. Si usted realiza ésta actividad prolongará la vida
de los empaques y arosellos y dará menos mantenimiento.
El pulverizador no requiere de mucho mantenimiento, si usted sigue a detalle los pasos que le mencionamos en este manual, la vida útil de su equipo
será muy prolongada. Al terminar su jornada de trabajo, no deberá dejar el pulverizador con presión, por lo tanto, deberá dejar salir toda la presión por la
boquilla, posteriormente quite la tapa y la coladera del tanque y voltéela, para vaciar la solución restante en un recipiente apropiado para ello. Ahora
deberá enjuagar todo el sistema del pulverizador con agua limpia, de la siguiente manera:
NOTA:Para mantener su pulverizador en óptimas condiciones de uso es necesario mantener engrasadas siempre las
siguientes piezas: Arosellos de la pistola, Anillo pistón (modelo 501), Válvula de respiración y Empaque de la tapadera.
NOTA:
Para asegurar un mejor funcionamiento
use solo refacciones originales
“SWISSMEX-RAPID”
OPERACIÓN
4.
5.1 GUÍA DE MANTENIMIENTO
MATENIMIENTO
5.
Instrucciones de desarmado modelos de sistema de pistón 501175 SW01:
1.- Quitar la chaveta del extremo del eje de la palanca y retirar el protector de plástico del sistema de bombeo.
2.- Quitar los tornillos del balancín.
3.3.2 Como ensamblar su pulverizador:
1. Saque el pulverizador de la caja, este viene relativamente ensamblado, dentro de la caja encuentra la palanca, instale esta en el eje de la palanca
que viene en la parte infierior del pulverizador y fije con el perno seguro; enseguida coloque la coladera en la boca del tanque y enrosque la tapadera.
2. Por último coloque el tubo rociador en la pistola enroscando la pieza. Su pulverizador quedó listo para usarse.
A continuación le explicamos paso a paso como ensamblar su pulverizador, lea con cuidado el texto, el número que viene al inicio corresponde al gráfico
que se muestra a continuación:
1
2

4
3.- Jalar el balancín hacia afuera para sacar el pistón.
4.- Desenroscar el cilindro.
5.- Una vez reemplazados los arosellos y el anillo, volver a ensamblar siguiendo los pasos a la inversa.
NOTA:
Recomendamos cambiar
el módulo completo cuando
haga falta.
1 2 3 4
5
Instrucciones de desarmado modelos de sistema de módulos de Diafrágma 502175 SW02:
1. Retire la chaveta del extremo del eje de la palanca, enseguida retira las tuercas de los tornillos que sostienen el balancín.
2. Si desea revisar o cambiar los checks, desconecte la manguera y desenrosque el módulo, cambie los checks asegurándose de que el reborde exte-
rior quede alineado con la lengüeta de la cámara. Esta es la posición correcta para que las ventanas del módulo coincidan con la salida de la cámara.
3. Vuelva a colocar el balancín con el modulo y en el eje.
1
12
3
POSIBLES PROBLEMAS Y SOLUCIONES
6.
PROBLEMA CAUSA SOLUCIÓN
La pistola no cierra al soltar la palanca.
Al activar la pistola no sale el líquido
El vástago de la pistola está pegado o los
arosellos están crecidos notablemente.
Retire el tapón y saque el vástago, de ser necesario cambie los
arosellos y engrase el vástago en la zona de los arosellos.
El boquerel está tapado.
Limpie el boquerel.
Puede ser que las paredes internas del
cilindro por donde se desliza el anillo pistón,
estén sucias, o puede ser porque el anillo
pistón ha crecido su diámetro por la agresiv-
idad del producto que está aplicando.
Al querer mover la palanca de bombeo,
se dificulta porque está muy dura.
El champiñón que está en la tapa está
obstruida.
Si su pulverizador tiene un champiñón retírelo de la tapa límpielo, lubríquelo y
limpie el hueco donde estaba ensamblado y vuélvalo a instalar.
El tanque se colapsa “se hunde
de la parte de enfrente”.
El empaque de la tapa está reseco y al a
pretar la tapadera se deforma.
1.- Lubrique el empaque de la tapa con grasa convencional.
2.- Reemplácelo en caso de que esté agrietado.
Al estar trabajando el pulverizador
presenta fugas entre tapa y taque.
Paredes internas del cilindro rayadas o
el anillo pistón desgastado por el uso.
Deberá reemplazar el cilindro y el anillo pistón.
Al estar trabajando, se pesenta fuga
por la parte inferior del cilindro.
Se debe a que los empaques check están
sucios, pegados u obstruidos.
Desarme el cilindro y limpie, despegue o cambie los empaques check. Al estar trabajando el pulverizador no
levanta presión.
El empaque check que está en el interior
del cilindro obstruido o se quedó abierto.
Al estar bombeando y soltar la
palanca se sube sola.
Cámara de presión llena de agua, los
empaques check no hacen su función.
Vacíe el tanque y a la cámara de presión retire todo el líquido y reemplace los
empaques check del cilindro.
Retire el cilíndro e inspeccione el check interior, limpie la suciedad, despéguelo
y asegúrese que esté bien instalado.
Al estar trabajando con su pulverizador
la presión dura muy poco tiempo.
El pulverizador tiene poca o nada
de presión.
El pulverizador no mantiene la
presión o el tanque tiene fuga.
El tanque tira en la conexión con la
manguera.
El tanque tira agua entre el módulo y
la cámara de presión.
El módulo está tirando.
Revisar la válvula si se quedó sujeta o si
tiene una fuga de aire.
Quite presión dejando el mismo flujo controlado abriendo y bombeando varias
veces. Desensamble y quite los sellos. Para reemplazar orings y sellos
reemplace la cámara de presión si no tiene mejoría con lo antes mencionado.
Lubríque y vuelva a ensamblar.
Apriete la abrazadera y reemplace el oring.
Reemplace el módulo.
Reemplace la abrazadera.
Orings y válvula check deben ser reempla-
zados. La cámara de presión se expandió
o las válvulas check se estancaron.
La abrazadera está floja o dañada.
La abrazadera está floja o el oring dañado.
El módulo sellado está dañado (diafragma).
Retire tuercas y tornillos del balancín que están en la palanca de bombeo, jale el
balancín para sacar el pistón, limpie la suciedad de la parte interna del cilindro
por donde corre el anillo pistón; compare el diámetro del anillo pistón verificando
si ha aumentado su diámetro, lo debe hacer comparándolo con uno nuevo, si el
anillo ha aumentado de diámetro deberá instalar en anillo pistón nuevo.

5
RERFACCIONES
7.
Debido al interés en el progreso tecnológico, nos reservamos el derecho
de hacer cambios técnicos o modificaciones técnicas sin previo aviso.
NOTA:
NOTA: No va incluído en su equipo.
E1000502175
E1000501001
E1000425100
E1000502175
E1000502024
E1000501004
E1000809104
E1000501392
E1000501394
E1000809073
E1000803177
E1000501034
SISTEMA DE BOMBEO
COLADERA
TUBO ROCIADOR
EJE
PALANCA
VÁLVULA
MANGUERA
CINTA COMPLETA
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
11 JUEGO DE EMPAQUES
TAPA
CÁMARA DE PRESIÓN
JUEGO DE EMPAQUES (no incluído)
1
1
1
1
1
1
AROSELLO PARA CÁMARA 1
AROSELLO GRANDE P/CILINDRO 1
AROSELLO CHICO P/CILINDRO 1
EMPAQUE CHECK 1
AROSELLO MANGO PISTOLA 2
AROSELLO TUBO ROCIADOR 1
AROSELLO P/VÁSTAGO 2
EMPAQUE CHAMPIÑÓN 1
9
2
3
8
10
11
1
1
3
4
5
6
7
8
9
2
10
11
5
6
502175 SW01
8
7
4
APiezas de desgaste y consumibles siempre disponibles.
No. Código Descripción
BPiezas de uso medio disponibles a discresión.
No. Código Descripción
Cantidad
Cantidad
Cantidad
por empaque
Cantidad
por empaque

6
Debido al interés en el progreso tecnológico, nos reservamos el derecho
de hacer cambios técnicos o modificaciones técnicas sin previo aviso.
NOTA:
NOTA: No va incluído en su equipo.
E1000502175
E1000501031
E1000501004
E1000809104
E1000501392
E1000501394
E1000809073
E1000803177
E1000501034
E1000501401
PISTÓN 1
AROSELLO PARA CÁMARA 1
AROSELLO GRANDE P/CILINDRO 1
AROSELLO CHICO P/CILINDRO 1
EMPAQUE CHECK 1
AROSELLO MANGO PISTOLA 1
AROSELLO TUBO ROCIADOR 1
AROSELLO P/VÁSTAGO 2
EMPAQUE CHAMPIÑÓN 1
AB
12 JUEGO DE EMPAQUES
501175 SW02
11
5
6
2
3
8
10
12
1
SISTEMA DE BOMBEO
COLADERA
TUBO ROCIADOR
EJE
PALANCA
VÁLVULA
MANGUERA
CINTA COMPLETA
CILINDRO
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
3
4
5
6
7
8
9
10
9
TAPA
CÁMARA DE PRESIÓN
JUEGO DE EMPAQUES (no incluído)
1
1
1
1
1
1
E1000501001
E1000501019
E1000502175
2
11
12
8
7
4
Piezas de desgaste y consumibles siempre disponibles. Piezas de uso medio disponibles a discresión.
No.
Cantidad
Cantidad
por empaque
Código Descripción No.
Cantidad Cantidad por
empaque
Código Descripción

GARANTÍA
Para hacer válida su garantía deberá apegarse a la Póliza de Garantía descrita a continuación:
La garantía será concedida por SWISSMEX RAPID SA DE CV, gratuitamente, cuando las piezas y los componentes presenten defectos de
fabricación o de montaje y después de análisis conclusivo en planta (Lagos de Moreno, Jalisco). La garantía consiste en la sustitución de
piezas dañadas por nuevas, o cambio del equipo dañado por uno nuevo, una vez que se haya verificado y evaluado el tipo de daño en el
equipo, no incluye mano de obra o transporte.
La garantía de su equipo puede ser PREMIUM, MEDIUM o BASIC, dependiendo de la categoría de su equipo, en la portada de su manual
viene descrito a qué categoría pertenece, también puede consultarlo en la página web.
Línea Avanzada = 3 años
Línea Profesional = 2 años
Línea Uso rudo = 1 año
ESTA GARANTÍA SERÁ INVÁLIDA BAJO LAS SIGUIENTES CONDICIONES
1. Cuando el producto presente fallas por abuso, mal uso o mantenimiento inadecuado, falta de limpieza y enjuague apropiados de acuerdo
a las instrucciones contenidas en el Manual del Operador.
2. Para el propósito de esta garantía el uso de cualquier solución química listada como peligrosa o diferente de las recomendadas en el
manual del usuario será considerado como mal uso.
3. Cuando el producto haya sufrido modificaciones o adaptaciones por parte de personas no autorizadas o por el uso de repuestos que no
hayan sido provistos por SWISSMEX-RAPID.
4. Cuando el producto haya sido dañado como consecuencias de desastres naturales.
5. Cuando la falla sea originada por el desgaste normal de las piezas debido al uso.
SWISSMEX-RAPID no se hace responsable por daños indirectos o consecuenciales que surgieran por el uso o funcionamiento del producto,
otros daños resultantes en lesiones personales, pérdida económica, pérdida de propiedad, pérdida de ingresos o ganancias o costos de
remoción, instalación o re-instalación.
SWISSMEX-RAPID, no hace ninguna otra garantía expresa a excepción de la aquí citada. Esta garantía otorga derechos legales específicos
y usted puede tener otros derechos que varían de país a país.
Para hacer válida esta garantía contacte a su vendedor y presente el comprobante de compra.
Contac us / Contáctanos:
www.swissmex.com
[email protected]
Calle Swissmex No. 500
Lagos de Moreno Jal. México
Tels: [phone]
800 849 19 92
Procure siempre dejar su equipo en un lugar techado para que el sol y la lluvia no lo deterioren.
ALMACENAMIENTO
8.
9.
