SXT Scooters Velox MAX User manual

Handbuch

2
Inhaltsverzeichnis
1.1 Lieferumfang 3
1.2 Sicherheitshinweise 4
1.3 Seriennummer 8
2. Inbetriebnahme
2.1 Aufklappen 9
2.2 Zusammenklapen 10
2.3 Installation des Griffes 11
2.4 Sattelstange montieren 12
2.5 Aus- / Einklappen der Pedale 13
2.6 Wie man das Bike trägt 14
3. Fahren
3.1 Fahrzeugteile 15
3.2 Akku laden 16
3.3 Bedienung LCD Display 17
3.4 Akku entfernen /einsetzen 18
4.1 Ladehinweise Lithiumakkus 20
4.2 Wartung und Pege 21
4.3 Problembehebung 23
5. Gewährleistung 24
6. Akku-Recycling 25
7. Technische Daten 26

3

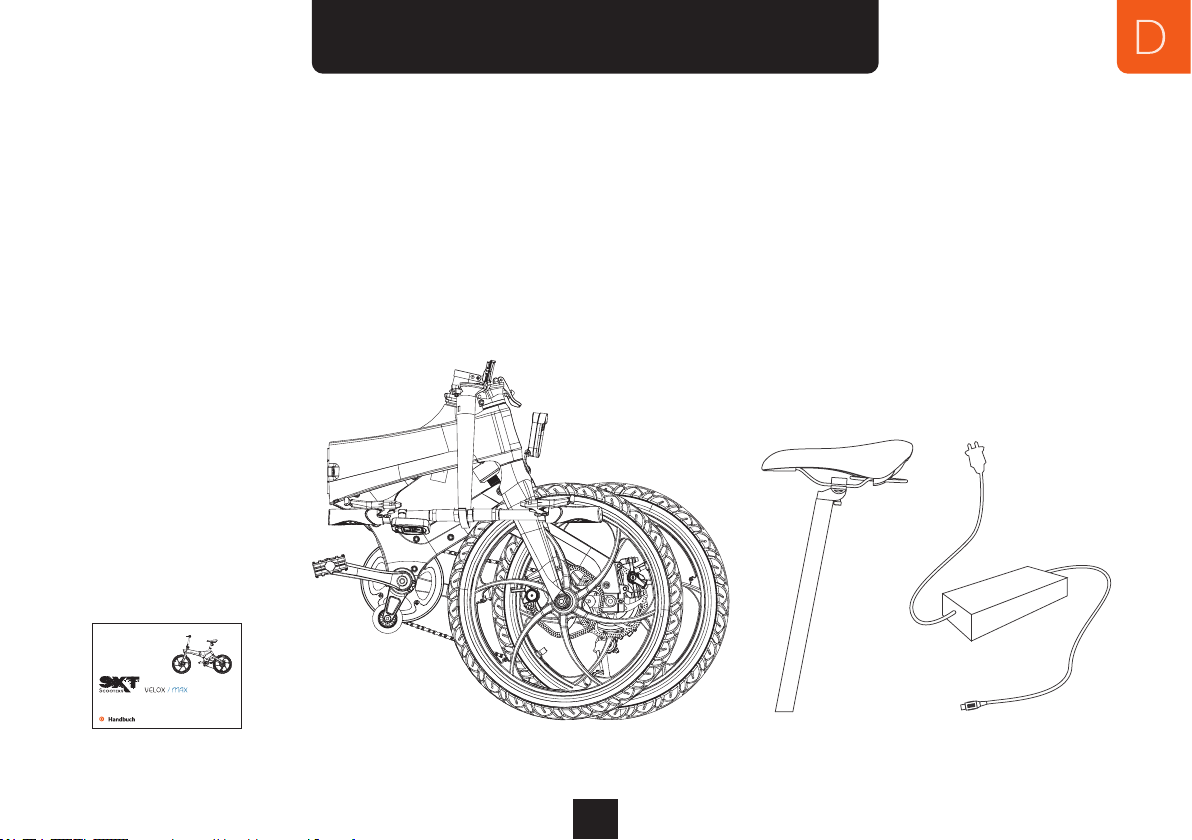

Folgendes produkte sind im Lieferumfang enthalten:
1 Stck. Das SXT Velox Max Bike
1 Stck. Sattel und Sattelrohr
1 Stck. Bedienungsanleitung
1 Stck. Ladegerät
2 Stck. Batteriesperrschlüssel
2 Stck. Schutzbleche
1 Stck. Rücklicht
Lieferumfang

4
Für Anfänger sind Helm, Knieschützer, Ellbogenschützer und andere Schutzvorrichtungen während der Fahrt zu
empfehlen, bitte fahren Sie auf ebenem Untergrund und Straßen.
Hinweise: Dieses Elektrofahrrad ist für den normalen Stadtverkehr konstruiert. Das Befahren von unebenem
Gelände ist verboten. Andernfalls sind mögliche Verletzungen und Unfälle wahrscheinlich.
Sicherheitshinweise

5
Bitte fahren Sie auf Fahrradwegen oder für
Fahrräder gekennzeichnete Strassen.
Fahren Sie nicht auf öligem oder nassem Untergrund.
Immer mit beiden Händen den Lenker halten Fahren Sie niemals auf Treppen.
Sicherheitshinweise

6
Dieses Handbuch beschreibt die Funktionen, Bedienung, Wartung und Pege Ihres neuen Fahrzeugs. Bitte lesen Sie es
sorgfältig und befolgen Sie die Anweisungen, um Ihrem Fahrzeug ein langes Leben und eine sichere Reise zu gewährleisten.
•Laden Sie den Akku vor der ersten Fahrt vollständig auf.
•Stellen Sie sicher, dass Ihr Fahrzeug straßenzugelassen ist oder nicht
•Bitte tragen Sie einen Helm.
•Tragen Sie während der Fahrt immer geeignete (Schutz-) Kleidung.
•Verwenden Sie das Fahrzeug ordnungsgemäß
•Warten Sie die Batterie
•Überprüfen Sie regelmäßig alle Schrauben und Muttern auf Dichtheit.
•Um elektrische Kurzschlüsse zu vermeiden, das Fahrzeug nicht mit einem Wasserschlauch reinigen.
•Minderjährige ohne Aufsicht von Erwachsenen sollten dieses Produkt nicht benutzen!
•Benutzen Sie das Fahrzeug nicht, wenn es nass und rutschig ist!
•Verwenden Sie nur qualitativ hochwertige, vom Hersteller empfohlene Ersatzteile.
•Benutzen Sie das Fahrzeug niemals unter Alkoholeinuss.
Sicherheitshinweise

7
•Nicht für Stunts verwenden! Bei Nichtbeachtung erlischt die Garantie !!!
•Personen mit Sehbehinderung, Gleichgewichts-, Koordinations-, Reex-, Muskel- oder Knochenbeschwerden sollte dieses Produkt nicht
verwenden.
•Personen, die keine Verantwortung für ihre eigenen Handlungen übernehmen können, sollten dieses Produkt nicht benutzen!
•Bei der Benutzung des Fahrzeugs übernimmt der Fahrer jegliche Haftung und Risiken, die mit der Benutzung verbunden sind. Um diese
Risiken zu minimieren, müssen immer Schutzhelme, Schutzbrillen, Handschuhe, Ellbogen- und Knieschützer und feste Schuhe getragen
werden.
•Um Schäden am Motor zu vermeiden, vermeiden Sie eine Überladung!
•Vermeiden Sie unbeabsichtigtes Abfahren, indem Sie das Fahrzeug bei Nichtgebrauch ausschalten.
•Lagern Sie Batterien nicht in der Nähe von Feuer oder Hitze.
•Um Batterieschäden zu vermeiden, verwenden Sie kein defektes Ladegerät.
•Berühren Sie den Motor und die Räder nicht während der Fahrt.
•Das Bremssystem sollte den Motorroller verlangsamen oder abstellen - üben Sie dies, um das Fahrzeug sicher zu steuern und zu bremsen
bzw. stoppen.
•Warten Sie das Farhrzeug gemäß den Anweisungen in dieser Anleitung.
•Überprüfen Sie das Fahrzeug vor jeder Fahrt. Abgenutzte oder defekte Teile müssen sofort ersetzt werden.
Die Nichtbeachtung der Sicherheitshinweise kann einen elektrischen Schlag, Brand und / oder schwere Verletzungen und Folgen verursa-
chen. Die Garantiezeit für den gekauften Elektroroller beträgt 24 Monate nach der ersten Inbetriebnahme.
Sicherheitshinweise

8
Seriennummer
Notiere die Seriennummer
Notieren Sie sich die Seriennummer Ihres SXT Bikes. Bewahren Sie sie an einem sicheren Ort auf.
Jeder SXT Fahrzeug hat eine individuelle Rahmennummer. Damit kann Ihr Fahrzeug im Falle eines Diebstahls identiziert werden.
So nden Sie die Seriennummer / Rahmennummer:
Die Nummer bendet sich in der Nähe des Dämpfers am Rahmen.

9

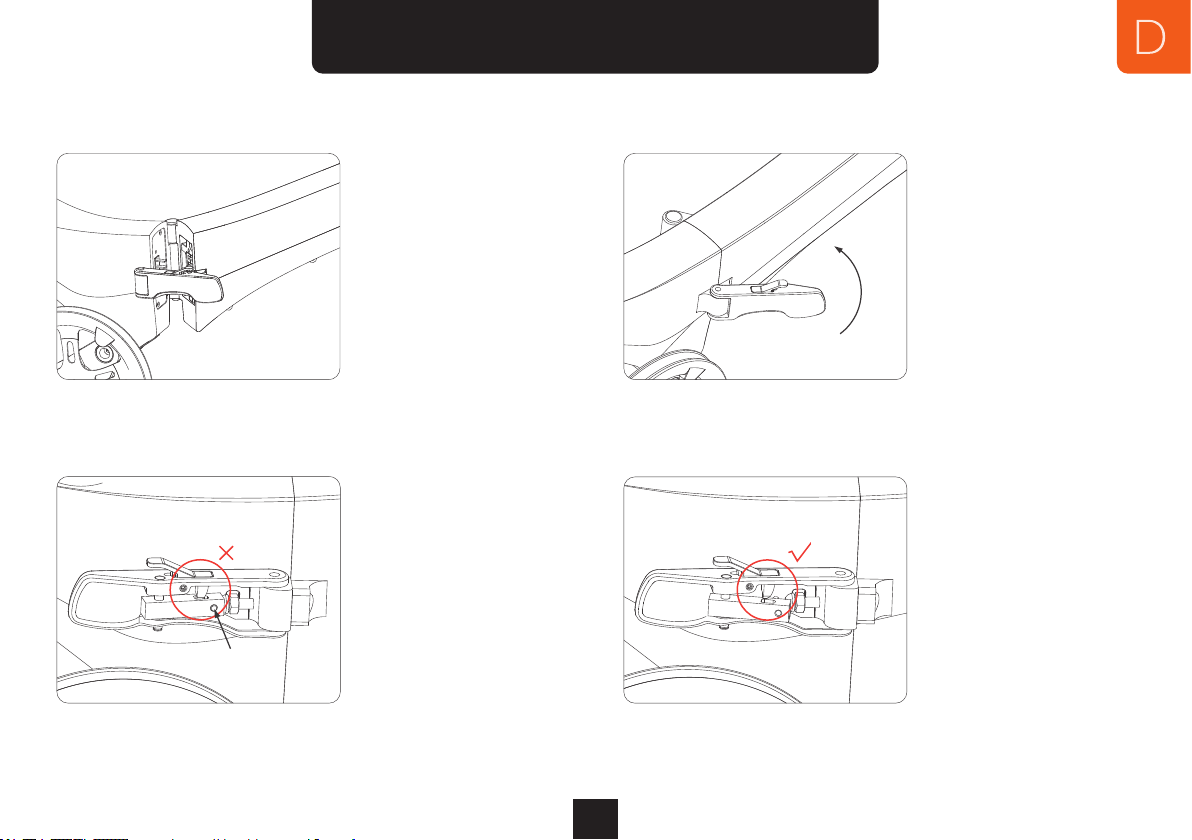

1. Halten Sie den Rahmen gut fest und klappen Sie Ihn
auseinander.
2. Befestigen Sie den Klappmechanismus- Hebel und überprüfen
Sie ihn wie auf Bild 3. und 4.
3. Drücken Sie die Faltsperre nicht bevor diese nicht einrastet. 4. Drücken Sie die Faltsperre um den Mechanismus festzustellen.
Aufklappen des Bikes
Inbetriebnahme
Faltsperre

10
1. Entfalten Sie die Lenkerstange nach oben und vergewissern Sie
sich, dass diese nahtlos mit dem unteren Teil verbunden ist.
2. Befestigen Sie den Klappmechanismus in der Lenkerstange
durch festes drücken.
3. Vergewissern Sie sich, dass der Mechanismuss fest sitzt. 4. Drücken sie den Verriegelungsknopf, um den Mechanismuss zu
lösen.
Zusammenklappen des Bikes
Inbetriebnahme

11
1. Öffnen Sie als erstes den Schnellverschluss, indem sie
diesen nach oben klappen.
2. Entfernen Sie nun die Mutter, achten sie darauf, dass diese
sowie der dazugehörige Dichtungsring nicht verloren geht.
3. Setzen Sie den Lenker nun mittig in die Halterung ein, und
schließen diesen wieder.
4. Stellen Sie nun die gewünschte Lenkerposition ein und
ziehen Sie die Mutter fest an. Danach verrigeln Sie wieder
den Schnellverschluss.
Mutter
Nicht entfernen
Schraubenloch
Installation des Griffes
Inbetriebnahme

12

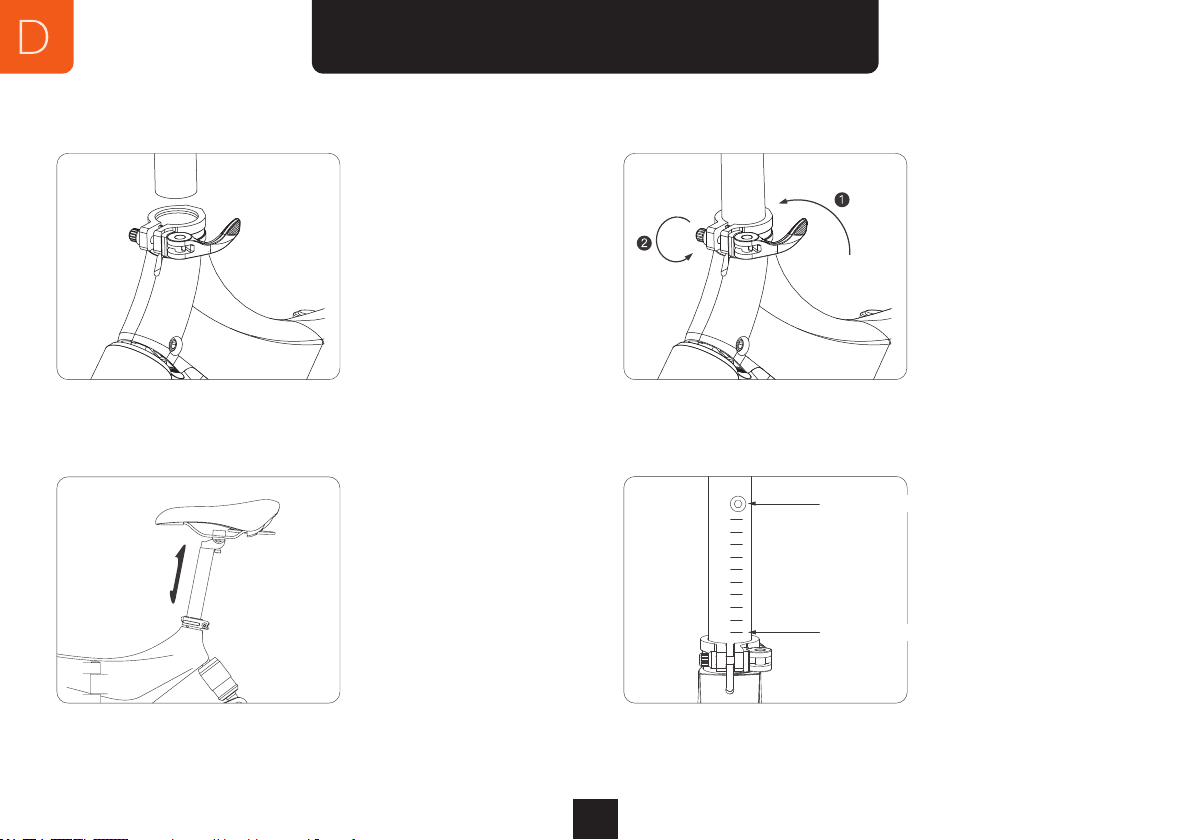

1. Lösen Sie die Sattelklemme, um den Sattel zu montieren. 2. Ziehen Sie die Sattelklemme wie abgebildet fest. Drücken Sie
dann den Sattel nach unten, um sicherzustellen, dass er fest bleibt.
1. Lösen Sie die Sattelklemme, setzen Sie den Sattel auf eine
geeignete Höhe und ziehen Sie die Klemme fest.
2. Versichern Sie sich, dass die Sattelklemme innerhalb der
Begrenzungsschraube und der max. Höhenlinie ist, sonst besteht
die Gefahr, dass die Sattelstange nicht fest sitz.
Sattelstange montieren
Inbetriebnahme
Begrenzungsschraube
maximale Höhenlinie
Sattelstange einstellen

13

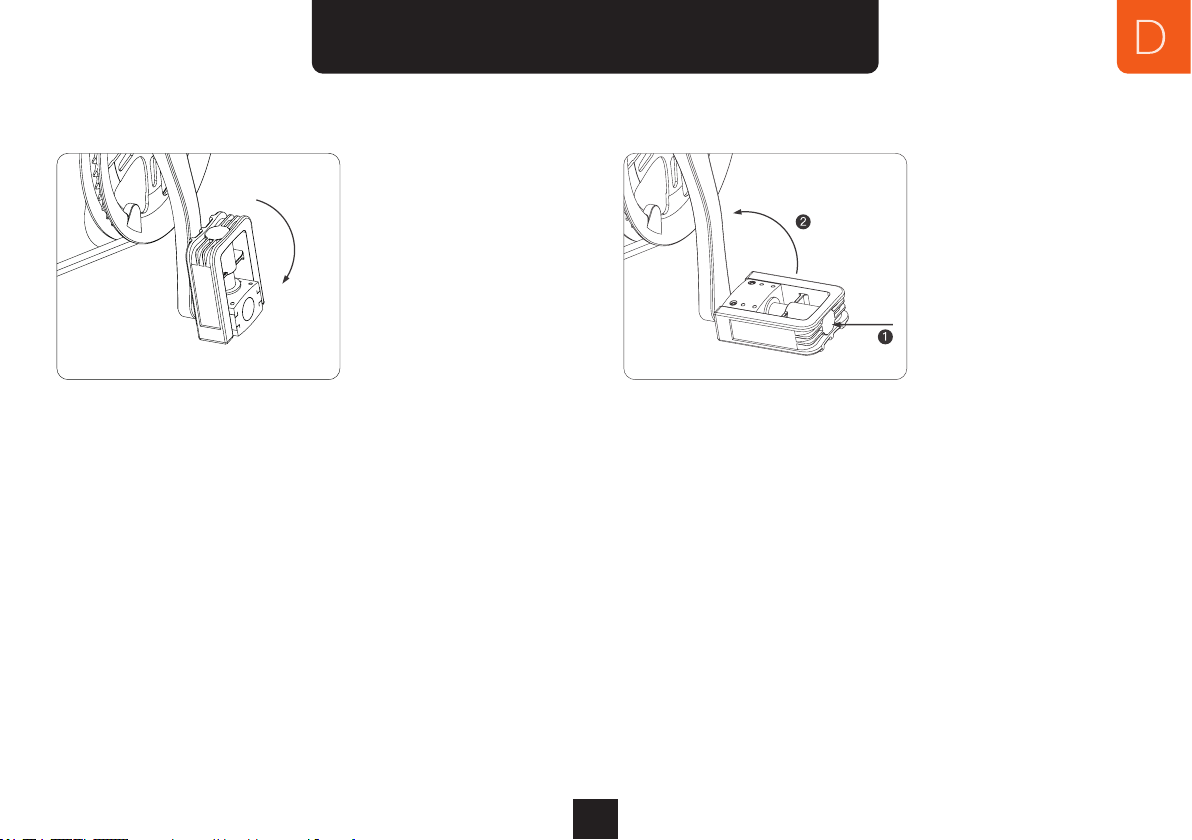

1. Halten Sie das Bike fest und klappen Sie das Pedal,
wie auf dem Bid zu sehen ist aus.
2. Drücken Sie das Pedal nach innen und dann nach oben.
Aus-/Einklappen der Pedale
Inbetriebnahme

14
Wie man das Bike trägt.
Inbetriebnahme

15
Fahren
Griff
Bremse
Lenkerstange
Knopf Faltmechanismus
Rahmen
Vordergabel
Scheibenbremse
Zahnrad
Kettenrad Schutz
Pedal
Motor
Stoßdämpfer
Sattelklemme
Sattelstange
Sattel
Faltmechanismus

16

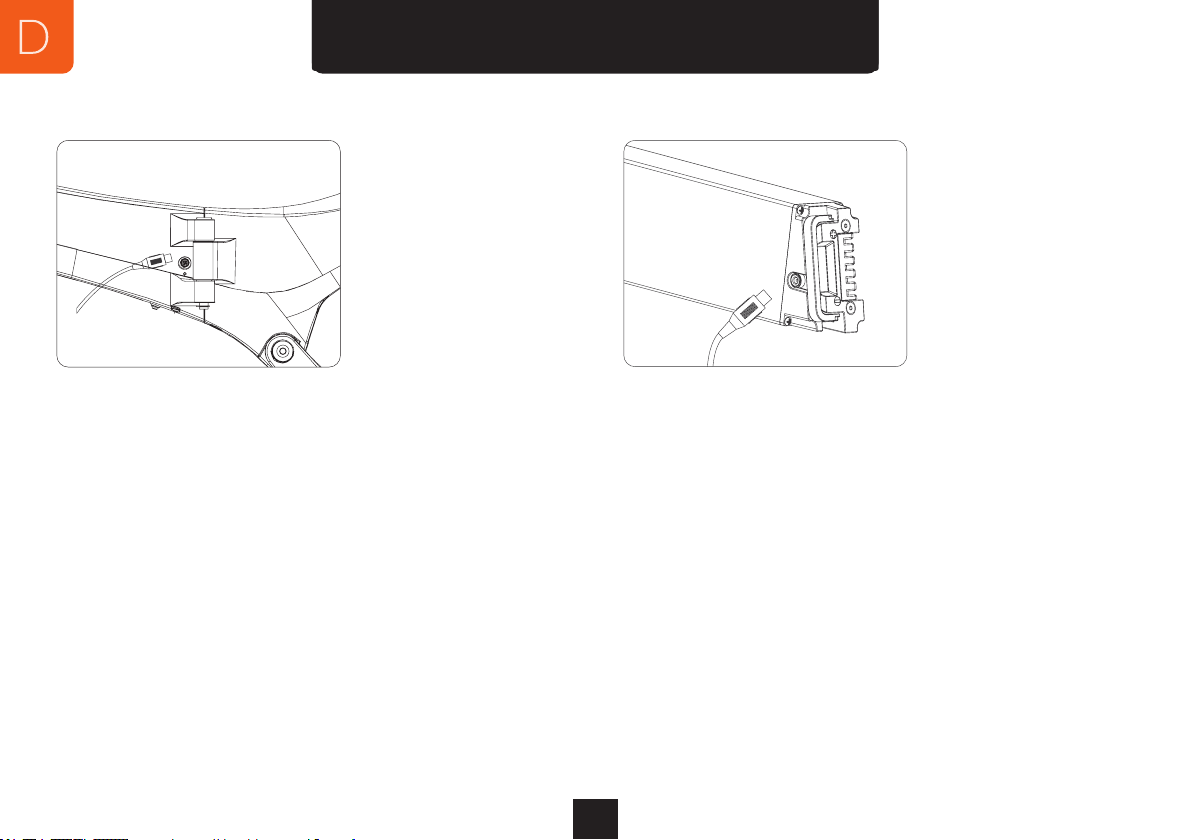

1. Laden des Akkus an der externen Ladebuchse.
Laden des Akkus.
Akku laden
2. Laden des Akkus ausserhalb des Bikes.
Dazu müssen Sie den Akku aus dem Akkufach nehmen!
Anleitung dazu auf Seite 18.

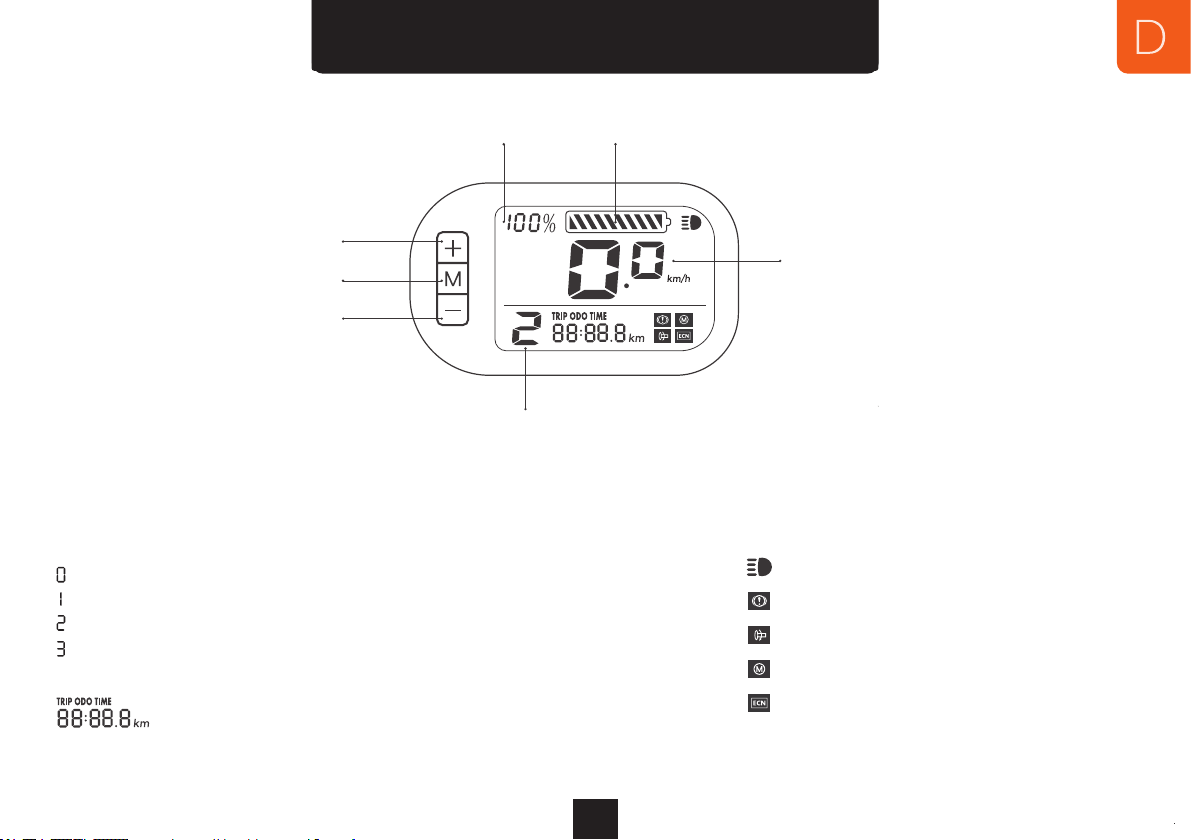

17
Geschwindigkeit
Batterie Ladestandsanzeige
Batterieladestand
in Prozent
Geschwindigkeitsstufe/Gänge
Taste +
Taste M
Taste -
Taste M: Halten Sie die Taste 3 Sekunden lang gedrückt, um das Gerät ein- / auszuschalten;
Kurz drücken, um die Anzeige der Kilometerleistung / Gesamtkilometerleistung / Laufzeit zu ändern.
Taste +: Lang drücken, um das Frontlicht ein- / auszuschalten; Kurz drücken, um die Geschwindigkeit zu erhöhen.
Taste -: Kurz drücken, um die Geschwindigkeit zu verringern.
Gang 0: reines Fahren ohne Kraftunterstützung.
Gang 1: niedrige Geschwindigkeit, max. ca. 12 km / h.
Gang 2: mittlere Geschwindigkeit, max. ca. 18 km / h.
Gang 3: hohe Geschwindigkeit, max. ca. 25 km / h.
LED-Lichtschalter-Anzeigesymbol
Bremssymbol
Gasgriff Problemanzeige
Motor Problemanzeige
Controller Problemanzeige
Wechselanzeige bei Einzelfahrt /
Gesamtkilometer / Fahrzeit
LCD Display Anleitung:
Bedienung

18

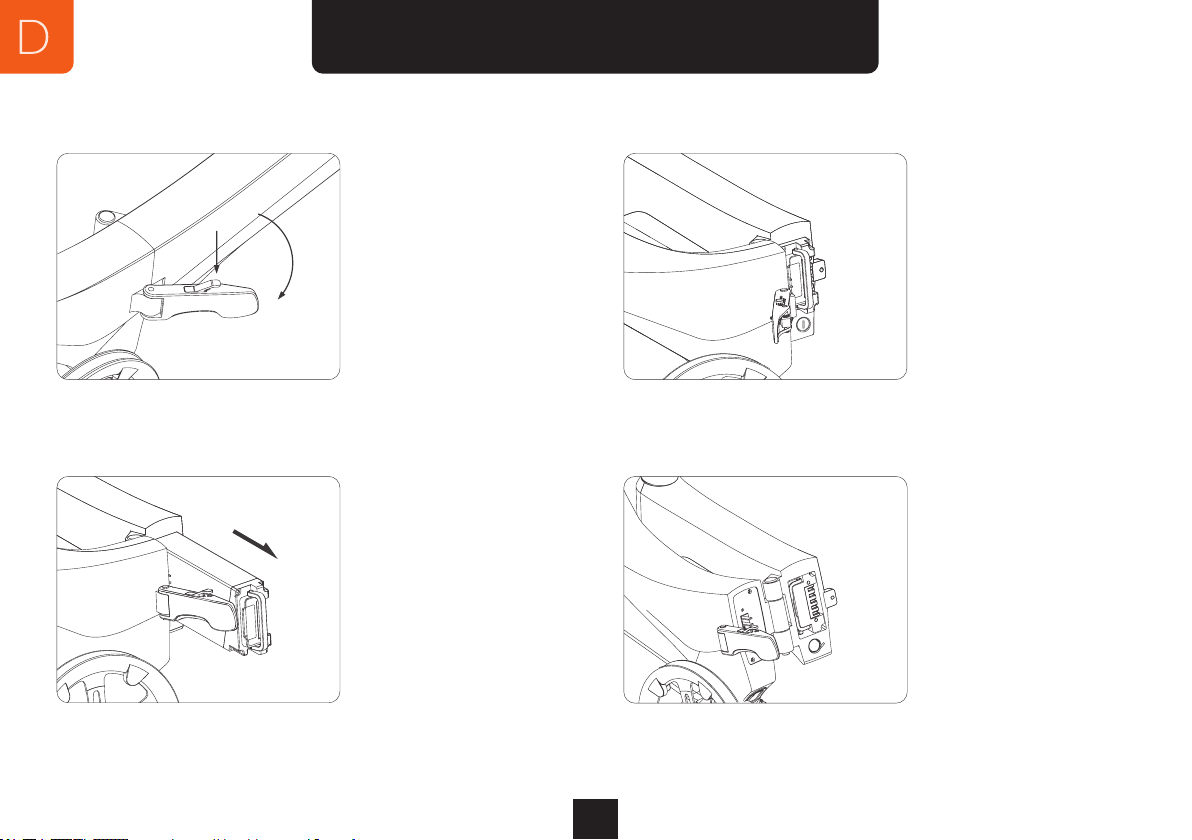

1. Schalten Sie das Fahrzeug aus. Drücken Sie den Hebel
am Faltmechanismuss und öffnen Sie diesen.
2. Falten Sie den Fahrradrahmen und entriegeln Sie dann
das Akkufach mit dem dafür vorgesehenen Schlüssel.
3. Akku aus dem Akkufach ziehen. 4. Akku wieder in das Akkufach einsetzen und mit dem Schlüssel
verriegeln
Entfernen des Akkus:
Akku entfernen / einsetzen

19

2020
Ladehinweise Lithiumakkus:
Lithiumakkus sollten niemals tiefentladen werden, dies beschädigt die Lithiumzellen irreparabel. Alle Lithiumakkus sollten (falls möglich)
stets bei mittlerer Ladung gelagert werden. Wird ein Akku über längere Zeit nicht benötigt, bitte diesen nicht vorher voll auaden – dies
versetzt die Lithiumzellen in unnötigen „Stress“ was langfristig zu einer verkürzten Lebensdauer führen kann. Wenn man bei der Benut-
zung des Akkus die Wahl hat, empfehlen wir diesen prinzipiell nicht vollständig aufzuladen, sondern immer im mittleren Spannungsbereich
zu nutzen. Selbstverständlich kann der Akku aber voll aufgeladen werden, um beispielsweise lange Strecken zu fahren – es ist nur tech-
nisch gesehen für einen Lithiumakku das Beste, dies nicht zu tun um wirklich das Maximum an Performance und Lebensdauer aus dem
Akku herausholen zu können.
Die Lebensdauer von Lithiumakkus wird in Ladezyklen angegeben. Denken Sie nicht, Sie “verschwenden” viele Ladezyklen, indem Sie den
Lithiumakku öfter nachladen, obwohl dieser nicht “leergefahren” ist – dies ist völlig falsch! Bei der angegebenen Lebensdauer in Ladezyk-
len sind sog. Vollzyklen gemeint. Das heißt, wenn Sie Ihren Akku 50% entladen und dann wieder voll auaden, so entspricht dies ½ Ladezy-
klus. Zweimal auaden dementsprechend einem Vollzyklus.
Wir empfehlen das Nachladen eines Lithiumakkus bei 25%iger Restladung bis zu ca. 75% Ladezustand. Für lange Strecken kann der Akku
aber selbstverständlich auch voll aufgeladen werden – siehe oben.
Während der Überwinterung oder langer Lagerung von Fahrzeugen mit Lithiumakkus ist es zwingend notwendig, diese mindestens einmal
im Monat bis ca. 60% nachzuladen.
Für Lithiumakkus nur die vom Hersteller zugelassenen und empfohlenen Ladegeräte verwenden. Auaden mit zu hohem Ladestrom um
schneller auaden zu können, kann die Lithiumzellen irreparabel beschädigen und im schlimmsten Fall bis zum Brand führen.
Ladehinweis
