SE Manual kanalkylare DXRE, avsedd för DX-kyla samt även anpassad för
värme- och kyldrift tillsammans med en utomhusdel och dess styrenhet
V IK TI GT:Läs denna manual innan produkten monteras, ansluts och tas i bruk.
Spara anvisningen för framtida bruk. ............................................................................................. 2
GB Manual DXRE duct cooler, intended for direct expansion (DX) and can also be used
with a outdoor unit and it´s controller which switches between heat and cold.
IMPORTANT: Read these instructions before installation, connection and putting the product
into use. Save the instructions for future use. ................................................................................ 4
DE Handbuch der Kanalkühler DXRE, für direkte Expansion bestimmt (DX) und kann
mit einer Ausseneinheit sowohl zum Heizen als auch zum Kühlen verwendet werden.
WICHTIG: Lesen Sie die Betriebanleitung bevor Sie das Gerät montieren, anschliessen und in
Betrieb nehmen. Bewahren Sie die Betriebanleitung für den zukünftigen Betrieb af. ................... 6
RU Руководство для канального воздухоохладителя DXRE непосредственного
испарения, работающего также с наружным агрегатом и его блоком
переключения режимов обогрева и охлаждения.
ВАЖНО: Перед монтажом, подключением и введением в эксплуатацию оборудования
прочитайте настоящее руководство и храните его для пользования им в
будущем. ...................................................................................................................... 8

2
DXRE
SE
Utförande
DXRE används för att centralt kyla ventilationsluften i ett ven-
tilationssystem. DXRE kan också användas tillsammans med
en utomhusdel och dess styrenhet som växlar mellan värme och
kyla. Den har coil med rör av koppar och hydrolbelagda lamel-
ler av aluminium.
Rostfri dropplåda som lutar mot kondens- vattenavloppet.
Samma modell för vänster- och högermontage.
Montering ventilationskanal
Montering måste utföras så att dropplåda, droppavskiljare och
kondensvattenavloppet är lätt demonterbart samt coilet åtkom-
ligt för rengöring (se även under avsnitt rengöring). DXRE kan
monteras antingen innan eller efter äktenheten i horisontell
kanal och xeringen till kanalsystemet sker med skruvar eller
gejdskarv. Vid montering efter äkten bör montering ske så att
luftströmmen över batteriet blir jämn. Vi rekommenderar att
avståndet till eller från kanalböj, äkt, spjäll och liknande är
minst kanalvärmarens diagonalmått. För att nå maximal kylef-
fekt och säkrare drift är det olämpligt att montera den direkt
efter äktutlopp eller kanalböj. Vid montering före äkten bör
man försäkra sig om att äktmotorn och andra komponenter är
lämpliga för den fuktiga luften efter kylaren.
Max lufthastighet utan droppavskiljare är 2,5m/s vid kyldrift.
Kondensvattenavloppet G ½” ansluts via ett vattenlås för att
undvika luftläckage. OBS! Avloppets storlek skall dimensione-
ras så att vatten inte blir stående i dropplådan.
Ett eektivt lter rekommenderas i anläggningen.
Vid kyldrift måste DXRE, och kanalerna som transporterar den
kylda luften, isoleras utvändigt så att det inte bildas kondens på
utsidan.
Anslutning köldmediakrets
Installation av köldmediakretsen skall utföras av certierad
kyltekniker.
Anslutning görs genom lödning eller med presskopplingar som
är godkända för ändamålet.
Använd kvävgas i rören vid lödning för att undvika oxider i
kylkretsen.
Se till att expansionskrafter i anläggningen eller rörsystemets
egenvikt inte belastar DXRE anslutningar.
Skydda rörens tätningar för hög värme vid lödning.
Konstruktionsdata
Max drifttryck: 4,29 MPa (42,9 bar).
Provtryck: 4,8 MPa (48 bar).
DXRE är provtryckta och läckagetestade. Levereras med över-
tryck av torr luft.
Kapacitet värme-kyla
Anslutning köldmedia
Beräkning av värme- och kylkapacitet görs via vårt web-basera-
de beräkningsprogram eller kontakta våra säljare för hjälp.
Montering droppavskiljare
Droppavskiljare DE monteras efter kylbatteriet i kanalkylaren,
sett i luftriktningen. Montering sker enligt separat monterings-
anvisning.
Gas
DXRE 400x200-3-2,5
Gas
Vätska
DXRE 500x250-3-2,5 -
DXRE 1200x600-3-2,5
Vätska

3
DXRE
Rengöring
För att få ut full eekt måste coilet och ev. monterad droppav-
skiljare rengöras regelbundet.
Perioden mellan rengöringarna är helt beroende av luftens ren-
hetsgrad och på hur väl lter och anläggningen i övrigt under-
hålls. VARNING! Se till att ingen person benner sig under vid
demontering av dropplådan.
Demontera kondensvattenavloppet och täpp för nippeln så att
eventuellt kvarvarande kondensvatten inte rinner ut. Tag bort
dropplådan genom att öppna exenterlåsen på framsida.
Sänk dropplådan ca 2-3cm och skjut den därefter bakåt för att
frigöra låsmekanismen på baksidan.
Dropplådan hänger fast i ett gångjärn på baksidan men kan
enkelt lyftas loss om man vill demontera den helt från DXRE-
höljet. Om droppavskiljare är monterad, skjut hållaren åt sidan
och ta ned den för rengöring med tryckluft eller varmvatten.
Inloppssidan på coilet rengörs med en mjuk borste varefter hela
coilet kan rengöras med tryckluft eller dammsugning.
Blås bort smutsen i riktning från luftens utloppssida mot in-
loppssidan. Var försiktig så att lamellkanterna inte deformeras.
Rengör dropplådans botten och kontrollera att kondensavloppet
är fritt från smuts.
Montera därefter tillbaka eventuell droppavskiljare med luftrikt-
ningspilarna i rätt riktning, dropplådan och kondensisolering.
Typ B mm H mm S mm R mm I mm O mm K mm M mm N ∅
mm C ∅Invändig
rörvolym, l Vikt, kg DE
DXRE 400x200-3-2,5 438 238 56 70 50 200 165 01/2’’ 3/8’’ 0,8 10,4 DE 40x20
DXRE 500x250-3-2,5 538 288 56 70 40 85 165 67 1/2’’ 3/8’’ 1,2 13,0 DE 50x25
DXRE 500x300-3-2,5 538 338 56 70 40 85 165 67 5/8’’ 3/8’’ 1,4 14,6 DE 50x30
DXRE 500x400-3-2,5 538 438 56 70 40 85 165 67 5/8’’ 3/8’’ 1,9 15,2 DE 50x40
DXRE 600x300-3-2,5 638 338 56 70 40 85 165 67 5/8’’ 3/8’’ 1,7 16,2 DE 60x30
DXRE 600x350-3-2,5 638 388 56 70 40 85 165 67 5/8’’ 3/8’’ 1,9 17,4 DE 60x35
DXRE 700x400-3-2,5 738 438 56 70 40 85 165 67 5/8’’ 3/8’’ 2,5 22,8 DE 70x40
DXRE 800x400-3-2,5 838 438 56 70 40 85 165 67 5/8’’ 3/8’’ 2,8 25,5 DE 80x50
DXRE 800x500-3-2,5 838 538 86 70 40 85 165 67 7/8’’ 3/8’’ 3,6 2 7, 8 DE 80x50
DXRE 1000x500-3-2,5 1038 538 86 70 40 85 165 67 7/8’’ 1/2’’ 4,4 32,0 DE 100x50
DXRE 1200x600-3-2,5 1238 638 86 70 40 95 165 62 7/8’’ 1/2’’ 6,2 42,0 DE 120x60
S B
99
9 9
H
60
C
N
330
395
I
O
K M
G½"
Ø10 (8x)
17
R

4
DXRE
GB
Design
e DXRE is used for central cooling of the ventilation air in a
ventilation system. DXRE can also be used with a outdoor unit
and it´s controller which switches between heat and cold. DXRE
has a coil of copper tubes and hydrophilic coated aluminium ns.
e stainless steel drip tray leans towards the drain connection.
Same model for left-hand or right-hand installation.
Mounting ventilation duct
e tting must be done so that the drip tray, droplet eliminator
and condensate outlet are easily removable and the coil accessible
for cleaning (see also under Cleaning).
DXRE can be installed either upstream or downstream of the fan
unit in a horizontal duct, and it´s either bolted to the duct system
or connected by means of slip clamps. When tted downstream
of the fan, it should be installed so that the airow across the coil
will be uniform. We recommend that the distance to or from a
duct bend, fan, damper, etc. should be at least the same as the
diagonal dimension of the duct.
In order to ensure maximum cooling capacity and reliable opera-
tion, it is inadvisable to install it immediately downstream of the
fan outlet or a duct bend.
When installed upstream of the fan, check that the fan motor and
other components are suitable for the humid air downstream of
the cooler. Max. air velocity without droplet eliminator: 2.5 m/s
when used as cooler.
e G ½” condensate outlet should be connected across a water
trap in order to prevent air leakage.
N.B. e size of the outlet should be determined so that no stag-
nant water will remain in the drip tray.
An ecient air lter is recommended for the system.
When used as a cooler, DXRE and the ducts carrying cooled air,
must be insulated so that no condensate will form on the outside.
Connection of refrigerant circuit
Installation must be preformed by a certied refrigerant techni-
can. e connection is made by soldering or press ttings that are
approved for the purpose. Use nitrogen inside the copper tubes to
avoid oxidation during soldering.
Make sure that DXRE connections are not subjected to expansion
forces in the system or to the deadweight of the pipe system.
Make sure that the gaskets are not subjected to excessive heat dur-
ing brazing.
Design data
Max. operating pressure: 4.29 MPa (42,9 bar).
Test pressure: 4.8 MPa (48 bar).
All coils are pressure tested and tested for leakage. On delivery,
the coil is pressurised with dry air.
Capacity heat-cooling
Calculation of heating and cooling capacity is done via our web-
based calculation program, or get in touch with our sales division
for assistance.
To t the droplet eliminator
Droplet eliminator DE must be installed downstream of the cool-
ing coil in the duct cooler.
Fitting is done according to seperate instruction.

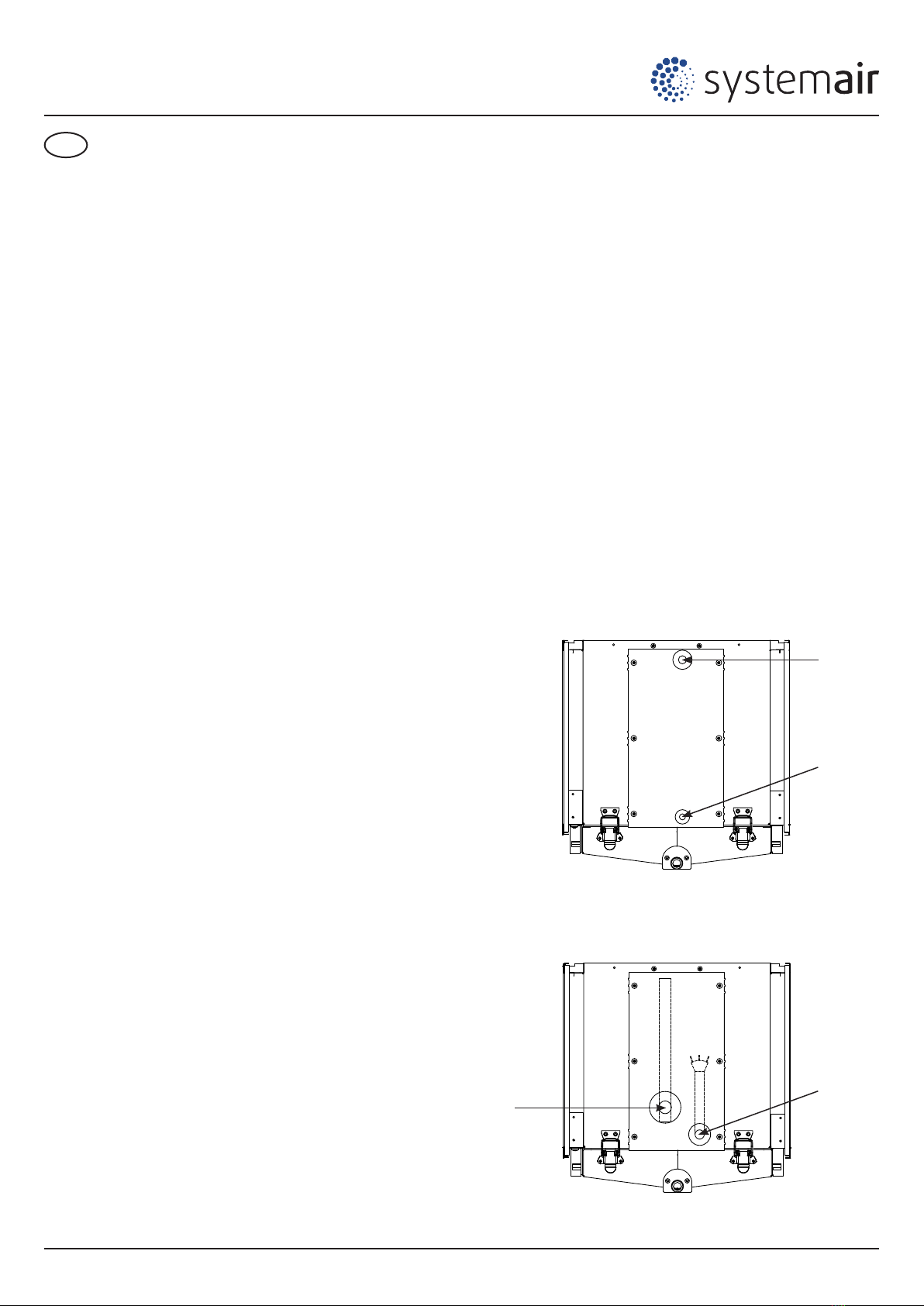

Connection refrigerant
DXRE 400x200-3-2,5
Gas
Liquid
Gas
DXRE 500x250-3-2,5 -
DXRE 1200x600-3-2,5
Liquid

5
DXRE
Cleaning
In order to ensure full capacity of the duct cooler, the nned coil
and droplet eliminator, if tted, must be regularly cleaned.
e intervals between cleaning are entirely dependent on the
clean-liness of the air and on how well the lter and the remain-
der of the system are maintained.
CAUTION. Make sure there is no one below the drip tray when
it is being removed.
Remove the condensate outlet and blank o the connector so that
any remaining condensate will not run out. Remove the drip tray
by releasing the excentric lock on the front.
Lower the drip tray about 2–3 cm and then move it towards the
back so that the locking mechanism at the back will be released.
e drip tray is held captive by hinges the rear, but it can easily be
released to enable it to be removed from the DXRE cover.
If a droplet-eliminator is tted, push the holder to the side and
remove the droplet eliminator for cleaning with compressed air or
warm water.
Use a soft brush to clean the inlet side of the coil, and the entire
coil can then be cleaned with compressed air or by vacuum clean-
ing. Blow the dirt away in a direction away from the air outlet side
and towards the inlet side.
Take care not to deform the edges of the ns.
Clean the bottom of the drip tray, and check that no dirt is lodged
in the condensate outlet.
en ret the droplet eliminator with the air direction arrows in
the correct direction, drip tray and anti condensation insulation.
Modell B mm H mm S mm R mm I mm O mm K mm M mm N ∅
mm C ∅Coil inside
volume, l
Weight,
kg DE
DXRE 400x200-3-2,5 438 238 56 70 50 200 165 01/2’’ 3/8’’ 0,8 10,4 DE 40x20
DXRE 500x250-3-2,5 538 288 56 70 40 85 165 67 1/2’’ 3/8’’ 1,2 13,0 DE 50x25
DXRE 500x300-3-2,5 538 338 56 70 40 85 165 67 5/8’’ 3/8’’ 1,4 14,6 DE 50x30
DXRE 500x400-3-2,5 538 438 56 70 40 85 165 67 5/8’’ 3/8’’ 1,9 15,2 DE 50x40
DXRE 600x300-3-2,5 638 338 56 70 40 85 165 67 5/8’’ 3/8’’ 1,7 16,2 DE 60x30
DXRE 600x350-3-2,5 638 388 56 70 40 85 165 67 5/8’’ 3/8’’ 1,9 17,4 DE 60x35
DXRE 700x400-3-2,5 738 438 56 70 40 85 165 67 5/8’’ 3/8’’ 2,5 22,8 DE 70x40
DXRE 800x400-3-2,5 838 438 56 70 40 85 165 67 5/8’’ 3/8’’ 2,8 25,5 DE 80x50
DXRE 800x500-3-2,5 838 538 86 70 40 85 165 67 7/8’’ 3/8’’ 3,6 2 7, 8 DE 80x50
DXRE 1000x500-3-2,5 1038 538 86 70 40 85 165 67 7/8’’ 1/2’’ 4,4 32,0 DE 100x50
DXRE 1200x600-3-2,5 1238 638 86 70 40 95 165 62 7/8’’ 1/2’’ 6,2 42,0 DE 120x60
S B
99
9 9
H
60
C
N
330
395
I
O
K M
G½"
Ø10 (8x)
17
R

6
DXRE
DE
Ausführung
DXRE werden zur zentralen Kühlung in Raumlufttechnischen
Anlagen eingesetzt. DXRE können in Verbindung mit einem
Aussengerät und dessen Steuerung ebenfalls sowohl zum Heizen
als auch zum Kühlen verwendet werden. Der Wärmetauscher
des DXRE besteht aus Kupferrohren und oberächenbehandel-
ten hydrophilen Aluminiumlamellen, zudem ist der DXRE zur
sicheren Entwässerung mit einem rostfreien Tropfensammler,
mit Rohrnippelanschluss ausgestattet. Das Modell ist sowohl
zur Links- als auch zur Rechts-Montage verfügbar.
Montage am Kanalsystem
Die Montage hat so zu erfolgen, dass der Tropf ensammler, der
Tropfenabscheider und der Kondenswasserauslass leicht de-
monti- erbar und der Wärmetauscher für die Reinigung leicht
zugänglich sind (siehe auch unter Reinigung). Der DXRE kann
entweder vor oder hinter der Ventilatoreinheit in horizontalen
Kanälen mon- tiert werden.
Die Befestigung am Kanalsystem erfolgt mittels Schrauben oder
Führungsschiene. Bei einer Montage hinter dem Ventilator soll-
te der Kanalkühler so montiert werden, dass der Wärmetauscher
vom Luftstrom gleichmässig erfasst wird.
Um die maximale Kühlleistung zu erreichen und die Betriebs-
sicherheit zu erhöhen, empehlt es sich, den Kühler nicht direkt
hinter der Auslas-sönung des Ventilators oder einem Kanal-
bogen zu montieren, um einen möglichst gleichmäßig über den
gesamten Querschnitt verteilten Luftstrom zu erhalten.
Bei Montage vor dem Ventilator sollte man sich vergewissern,
dass der Ventilatormotor und andere Komponenten für die
feuchte Luft hinter dem Kühler geeignet sind. Bei Kühlbetrieb
beträgt die max. Luftgeschwindigkeit ohne Tropfabscheider:
2,5m/s. Der Kondenswasserauslass G ½” wird über einen Ge-
ruchverschluss angeschlossen, um zu verhindern, dass Luft
austritt.
HINWEIS! Der Auslass ist so zu dimensionieren, dass sich kein
Wasser in Tropf ensammleransammelt.
Es empehlt sich einen eektiven Filter in die Anlage einzubau-
en. Für den Kühlbetrieb sind zur Vermeidung von Kondenswas-
serbildung der DXRE und die Kanalteile von Aussen ausrei-
chend zu isolieren.
Anschluss des Kältemittels
Die Installation der kältemittelführenden Teile muss von einem
Kältetechniker vorgenommen verden.
Der Anschluss erfolgt durch Löten oder mit dafür zugelassenen
Presskupplungen. Verwenden Sie Stickstogas in den Rohren,
um Oxide im Kühlkreislauf zu vermeiden.
Achten Sie darauf, dass die Expansionskräfte in der Anlage oder
das Eigengewicht des Rohrsystems die Anschlüsse am Kühler
nicht belasten. Bevor die Rohre am System angeschlossen wer-
den, müssen die beiliegenden Rohrdichtungen an den Anschlüs-
sen zu montieren. Schützen Sie die Rohrdichtungen vor großer
Hitze beim Löten.
Konstruktionsdaten
Max. Betriebsdruck: 4,29 Mpa (42,9 bar)
Prüfdruck: 4,8 MPa (48 bar)
Alle Wärmetauscher wurden Druckprüfungen und Leckagetests
unterzogen.
Der Wärmetauscher ist mit Trockenluft vorgefüllt.
Leistung Heizen-Kühlen
Berechungen der Wärme-und Kühlleistung können Sie mit
Kalkulationsprogrammes, oder Sie kontaktieren alternativ einen
Vertriebs- mitarbeiter.
Montage des Tropfabscheiders
Der Tropfabscheider DE wird, in Luftrichtung gesehen, hinter
des Coilelementes im montiert.
Kältemittelanschluss
DXRE 400x200-3-2,5
Gas
Flüssigkeit
DXRE 500x250-3-2,5 -
DXRE 1200x600-3-2,5
Flüssigkeit
Gas

7
DXRE
Reinigung
Damit die Leistungsfähigkeit erhalten werden kann, müssen der
Wärmetauscher und ein gegebenenfalls montierter Tropfabschei-
der regelmäßig gereinigt werden. Die Festlegung der Reinigungs-
intervalle hängt in hohem Maße vom Reinheitsgrad der Luft ab
und wie gut Filter.
WARNUNG! Achten Sie darauf, dass sich niemand unter dem
Tropfensammler aufhält, wenn Sie diesen demontieren.
Demontieren Sie den Kondenswasserauslass und verstopfen Sie
den Nippel, damit gegebenenfalls verbleibendes Kondenswasser
nicht austreten kann.
Entfernen Sie den Tropfensammler, indem Sie zuerst die Exzen-
terverschlüsse an der Vorderseite önen.
Senken Sie den Tropfensammler dann ca. 2–3 cm ab und schie-
ben Sie ihn nach hinten, um den Verschlussmechanismus an der
Rückseite zu lösen.
Der Tropf ensammler hängt an einem Scharnier an der Rückseite,
kann aber leicht herausgehoben werden, wenn man ihn ganz vom
Kühler abmontieren möchte.
Wenn ein Tropfenabscheider montiert ist, die Halterung zur
Seite schieben und den Tropfenabscheider zur Reinigung mittels
Druckluft oder warmem Wasser herausnehmen.
Die Eintrittsseite des Wärmetauschers wird mit einer weichen
Bürste gereinigt. Danach kann der gesamter Wärmetauscher mit-
tels Druckluft oder Staubsaugen gereinigt werden. Den Schmutz
von der Luftaustrittsseite in Richtung Eintrittsseite blasen.
Hierbei vorsichtig vorgehen, damit die Lamellenkantzen nicht
deformiert werden.
Den Boden des Tropf behälters reinigen und prüfen, ob der
Kondenswasserauslass schmutzfrei ist. Danach Tropfenabscheider,
Tropf ensammler und Kondenswasserisolierung wieder montie-
ren.
Modell B
mm
H
mm
S
mm
R
mm I mm O mm
K
mm
M
mm
N ∅
mm C ∅
Wärmetaucher-
volumen in
Liter
Gewicht,
kg DE
DXRE 400x200-3-2,5 438 238 56 70 50 200 165 01/2’’ 3/8’’ 0,8 10,4 DE 40x20
DXRE 500x250-3-2,5 538 288 56 70 40 85 165 67 1/2’’ 3/8’’ 1,2 13,0 DE 50x25
DXRE 500x300-3-2,5 538 338 56 70 40 85 165 67 5/8’’ 3/8’’ 1,4 14,6 DE 50x30
DXRE 500x400-3-2,5 538 438 56 70 40 85 165 67 5/8’’ 3/8’’ 1,9 15,2 DE 50x40
DXRE 600x300-3-2,5 638 338 56 70 40 85 165 67 5/8’’ 3/8’’ 1,7 16,2 DE 60x30
DXRE 600x350-3-2,5 638 388 56 70 40 85 165 67 5/8’’ 3/8’’ 1,9 17, 4 DE 60x35
DXRE 700x400-3-2,5 738 438 56 70 40 85 165 67 5/8’’ 3/8’’ 2,5 22,8 DE 70x40
DXRE 800x400-3-2,5 838 438 56 70 40 85 165 67 5/8’’ 3/8’’ 2,8 25,5 DE 80x50
DXRE 800x500-3-2,5 838 538 86 70 40 85 165 67 7/8’’ 3/8’’ 3,6 2 7, 8 DE 80x50
DXRE 1000x500-3-2,5 1038 538 86 70 40 85 165 67 7/8’’ 1/2’’ 4,4 32,0 DE 100x50
DXRE 1200x600-3-2,5 1238 638 86 70 40 95 165 62 7/8’’ 1/2’’ 6,2 42,0 DE 120x60
S B
99
9 9
H
60
C
N
330
395
I
O
K M
G½"
Ø10 (8x)
17
R

8
DXRE
RU
Исполнение
DXRE используется для централизованного охлаждения воз
духа в вентиляционной системе. DXRE можно также исполь
зовать вместе с наружным агрегатом и его блоком переклю
чения режимов обогрева и охлаждения. Он имеет змеевик
из медных трубок и алюминиевое оребрение с гидрофиль
ным покрытием. Нержавеющий поддон с уклоном в сторону
штуцера для отвода конденсационной воды.
Одна и та же модель для левого и правого монтажа.
Монтаж вентиляционного канала
Монтаж должен быть выполнен так, чтобы поддон, капле от-
делитель и сливной патрубок для конденсационной воды
были легко демонтируемы, а змеевик доступен для чистки
(см. также раздел о чистке).
DXRE можно устанавливать перед вентилятором или после
него в горизонтальном воздуховоде. Его крепление в возду
ховодной магистрали осуществляется винтами или скользя
щими стыками. При установке после вентилятора данный
охладитель следует монтировать так, чтобы поток воздуха
над змеевиком был ровный. Рекомендуемое нами расстоя
ние до и после колена воздуховода, вентилятора, заслонки и
т. п. должно быть не менее диагонального размера каналь
ного калорифера. Для достижения максимального охлажда
ющего действия и обеспечения более надёжной эксплуата
ции нецелесообразно устанавливать охладитель непосредст
венно после выхода вентилятора или сразу за коленом воз
духовода. При установке перед вентилятором следует удо
стовериться в том, что двигатель вентилятора и его другие
узлы целесообразны для работы во влажном воздухе после
охладителя.
Максимальная скорость воздуха без каплеотделителя 2,5 м/с
в режиме охлаждения. Патрубок для слива конденсата G½”
присоединяется через гидравлический затвор, чтобы преду-
предить утечку воздуха.
ВНИМАНИЕ! Размер сливного патрубка должен быть рас
считан так, чтобы не происходило застоя воды в дренажном
поддоне.
В установке рекомендуется использовать эффективный
фильтр. В режиме охлаждения DXRE и каналы, транспорти
рующие охлаждённый воздух, должны быть теплоизолиро
ваны снаружи для предотвращения образования конденсата
на внешней поверхности.
Подсоединение контура хладоагента
Монтаж контура хладоагента должен быть выполнен квали
фицированным специалистом по холодильному оборудова
нию.
Подсоединение произвести пайкой или с помощью муфт с
натягом, одобренных для данной цели. При выполнении
пайки используйте азот в трубках, чтобы предупредить обра-
зование оксидов в системе охлаждения.
Обеспечьте, чтобы силы расширения в установке и собст
венный вес трубопроводов не создавали нагрузки на при со-
единительные патрубки на охладителе.
Уплотнениям труб обеспечьте защиту от воздействия высо
кой температуры во время пайки.
Технические характеристики
Макс. рабочее давление: 4,29 MПa (42,9 бар).
Испытательное давление: 4,8 MПa (48 бар).
DXRE прошли испытание на герметичность и на отсутствие
течи и поставляются с сухим воздухом под избытчным дав
лением 2 бар.
Тепло- и холодопроизводительность
Расчёт тепло и холодопроизводительности выполняют с по-
мощью нашей предназначенной для этого программы Вы
можете также обратиться за содействием к нашему торго-
вому отделению.
Монтаж каплеотделителя
Каплеотделитель DE монтировать после змеевика в ка-
нальном охладителе, если смотреть по направлению воздуш-
ного потока. Монтаж осуществить согласно соответствующей
отдельной инструкции.
Подвод хладагента
DXRE 400x200-3-2,5
Га з
Жидкость
DXRE 500x250-3-2,5 -
DXRE 1200x600-3-2,5
Жидкость
Га з

9
DXRE
Чистка
Для достижения полноценной работы необходимо
регулярно чи стить змеевик и каплеотделитель, если
последний входит в ком плектацию. Время между чистками
полностью зависит от степени загрязнения воздуха и от
качества техобслуживания фильтров и оборудования в
целом.
ВНИМАНИЕ! При демонтаже дренажного поддона никто
не дол жен находиться непосредственно под ним.
Демонтируйте трубу слива конденсата и закройте пробкой
патру бок, чтобы не произошло вытекание возможно
остающегося конденсата.
Открыв эксцентриковые замки на передней части
охладителя, снимите дренажный поддон.
Опустите его на 2 3 см и подвиньте назад для освобождения
запор ного механизма на задней стороне. Поддон надёжно
висит на петле на задней стороне, но может быть легко снят,
если потребуется демонтировать его полностью с кожуха
DXRE.
Если каплеотделитель смонтирован, отведя держатель в
сторону, опустите его для чистки сжатым воздухом или
горячей водой. Чистку впускной стороны змеевика
производить мягкой щёткой, после чего весь змеевик можно
вычистить сжатым воздухом или пылесосом.
Грязь сдувайте в направлении от стороны выхода воздуха к
стороне его входа. Проявляйте осторожность, чтобы не
деформировать кромки пластин.
Вычистите днище поддона и проверьте на осутствие
загрязнений в патрубке выпуска конденсата.
Затем вновь смонтируйте каплеотделитель, если он входит в
ком плектацию, в соответствии со стрелками направления
движения воздуха, а также поддон и конденсационную
изоляцию.
Modell B
mm
H
mm
S
mm
R
mm I mm O mm
K
mm
M
mm
N ∅
mm C ∅
Внутренний
объём
трубы, L
Вес (кг DE
DXRE 400x200-3-2,5 438 238 56 70 50 200 165 01/2’’ 3/8’’ 0,8 10,4 DE 40x20
DXRE 500x250-3-2,5 538 288 56 70 40 85 165 67 1/2’’ 3/8’’ 1,2 13,0 DE 50x25
DXRE 500x300-3-2,5 538 338 56 70 40 85 165 67 5/8’’ 3/8’’ 1,4 14,6 DE 50x30
DXRE 500x400-3-2,5 538 438 56 70 40 85 165 67 5/8’’ 3/8’’ 1,9 15,2 DE 50x40
DXRE 600x300-3-2,5 638 338 56 70 40 85 165 67 5/8’’ 3/8’’ 1,7 16,2 DE 60x30
DXRE 600x350-3-2,5 638 388 56 70 40 85 165 67 5/8’’ 3/8’’ 1,9 17, 4 DE 60x35
DXRE 700x400-3-2,5 738 438 56 70 40 85 165 67 5/8’’ 3/8’’ 2,5 22,8 DE 70x40
DXRE 800x400-3-2,5 838 438 56 70 40 85 165 67 5/8’’ 3/8’’ 2,8 25,5 DE 80x50
DXRE 800x500-3-2,5 838 538 86 70 40 85 165 67 7/8’’ 3/8’’ 3,6 2 7, 8 DE 80x50
DXRE 1000x500-3-2,5 1038 538 86 70 40 85 165 67 7/8’’ 1/2’’ 4,4 32,0 DE 100x50
DXRE 1200x600-3-2,5 1238 638 86 70 40 95 165 62 7/8’’ 1/2’’ 6,2 42,0 DE 120x60
S B
99
9 9
H
60
C
N
330
395
I
O
K M
G½"
Ø10 (8x)
17
R

10
DXRE
