WARNING
High temperatures. To avoid injury, do not
touch any part except the grip. To prevent
fire, do not use the HF-40/60 near flam-
mable substances. If the power cord is
damaged, stop immediately; turn off the
power, and unplug to prevent fire or elec-
trical shocks.
CAUTION
Use a proper soldering iron stand to prevent seri-
ous burns or fires. Keep out of the reach of children.
Do not use with any power voltage other than the
indicated voltage. Ignition may occur
through the heater. Never use the solder-
ing iron in damp, humid or wet locations
to prevent electric shocks. Turn off the
power and unplug when not in use. When
unplugging, pull out the plug not the cord.
To prevent fire or personal injury, be sure
that the tip has sufficiently cooled down
when storing.
Some smoke will be produced during initial
operation, but it will soon stop. There should be no
smoke produced after the initial operation.
FEATURES
A dual switching system with high and low heater
control. (Effective for choosing proper power or
preventing overheating) Operates one-handed,
equipped with gun-type manual solder feed. Can be
used with goot SE series reel solder 45g or 100g (wire
diameter 0.8-1.6mm). The length of solder can be
adjusted with the adjustment screw. Available with
long-life Red Tips.
HOW TO USE
1. Attach a solder to the reel holder.
2. Push and hold the “Solder release button.” Place
the solder tip 80-100mm into its insertion opening,
keeping the solder straight. Solder comes out the
guide nozzle when releasing the "Solder release
button" and pulling the trigger. If the solder does
not come out, keep push-holding the "Solder
release button", and pull out the solder; then insert
it again. Crooked solder, or solder of insufficient
length, may result in solder misfeed.
3. The length of solder can be adjusted with the
adjustment screw. The solder feed length can be
shortened by tightening the screw. (range 4.5-
6mm).
4. When replacing the solder, keep push-holding the
"Solder release button", and pull out the solder.
く な り ま す（ 調 整 範 囲 :4.5mm 〜6mm）。
4. はんだを交換する際は、はんだリリースボタンを押さえた
ままはんだを引き抜いてください。
※はんだは、
goot SE シリ ーズ 45g 100g リール巻きはんだを
ご使用ください。他社製のリール 巻きはんだでは、リールホル
ダーのプラスチックの芯に、はまらない場合があります。その
場合は付属の空リールへ巻き付けるか又はプラスチック芯を取
り外してご 使 用くださ い。
警 告
● 火 傷 に 充 分 注 意 し な が ら 使 用 してく だ さ い。
また、ご使 用中はこての握り部分以 外は高温に
なりますから触れないでください。火傷します。
●燃えやすい物の近くで使用しないでください。
火災の原因になります。●電源コードに傷、損
傷等がある場合は火災、感電等の危険がありま
すのですぐに使用を中止し、プラグをコンセント
か ら 抜 い てくだ さ い 。
注 意
●火 災や火傷 防止のため、必ずこて台を使用してください。
●危険ですから小さなこどものそばでは使用しないでくだ
さい。また、使 用 後 はい たずら 防止 のため、こどもの 手 の
届かない場所に保管してください。●定格以上の電圧を加
え ないでくだ さい 。ヒー ター が 過 熱し火 災の 危 険
があります。●風呂場など、水分や湿気の多い
場所では絶 対に使用しないでください。感電する
恐れがあります。●プラグはコンセントの電流定
格を確 かめてから、根元まで差し込んでください。
使用後、または使用を中断する時は必ずプラグ
をコンセントから抜いてください。コードではな
く、必ずプラグをつまんで抜いてください。●収
納はこて先の温度が充分冷えたのを確認してか
ら行ってください。火傷や火災の原因になります。
最初に電源を入れた時、煙が出ることがありますがしばらくす
ると 止まりま す。2回目以降のご使用では出ません。
特 長
● 強 ・ 弱 の 切 換 ス イッ チ 付（ 作 業 に よ っ て W数を 替えたり、
オーバーヒート防止にもなります）。●片手操 作で手 軽には
んだ付け作業ができます。● goot SE シリーズ 45g,10 0g
リール巻はんだを、リールホルダーに取り付けて使 用でき
ます※（使 用方法をご覧ください）。●はんだの 送る量を調
整できるはんだ送り調整ねじ付。●糸はんだはφ 0.8 〜φ
1.6mm まで使用できます。●軽量コンパクトなので長時間
の片手作業が楽にできます。●こて先は長 寿命こて先レッド
チップを使用しています。
使用方法
1. リールホルダーにはんだを取り付けてください。
2. はんだリリースボタンを押したまま、はんだの 先端 の 80
〜100mm を まっすぐ 伸 ば して は んだ 挿 入 口 か ら 差し 込
みます。はんだリリースボタンを離しレバーを引くと、は
んだが送られていきます。もし、はんだが送られない時は、
はんだリリースボタンを押したまま、はんだを 一度 抜い
て再度挿入してください。はんだがまっすぐに差し込まれ
ていない時や差し込みが浅い時は、はんだが送られない
場 合 が ありま す。
3. はんだ送り量の調節ははんだ送り調整ねじをドライバー
で回してください。ねじを締めるとはんだ 送り量が小さ
H I
L O
はんだ
リリ ー ス ボ タ ン
はんだ挿入口
リール
ホルダー
はん だ送り調整ねじ
レバー
ヒーター
止めねじ
H F ガ イド ノ ズ ル
ガ イド パ イ プ
こて先
こて先
止めねじ（裏側）
ヒーターパイプ
リールホルダー
止めねじ
カバー止め
ねじ
強弱切替
スイッチ
H I
L O
Solder
release button
Solder
insertion opening
Reel holder
Solder-adjustment
screw
Trigger
Heater-fixing
screw
Guide nozzle
Guide Pipe
Tip
Tip-fixing
screw (reverse)
Heater pipe
Reel holder-fixing
screw
Plate-fixing
screw
High/Low
switch

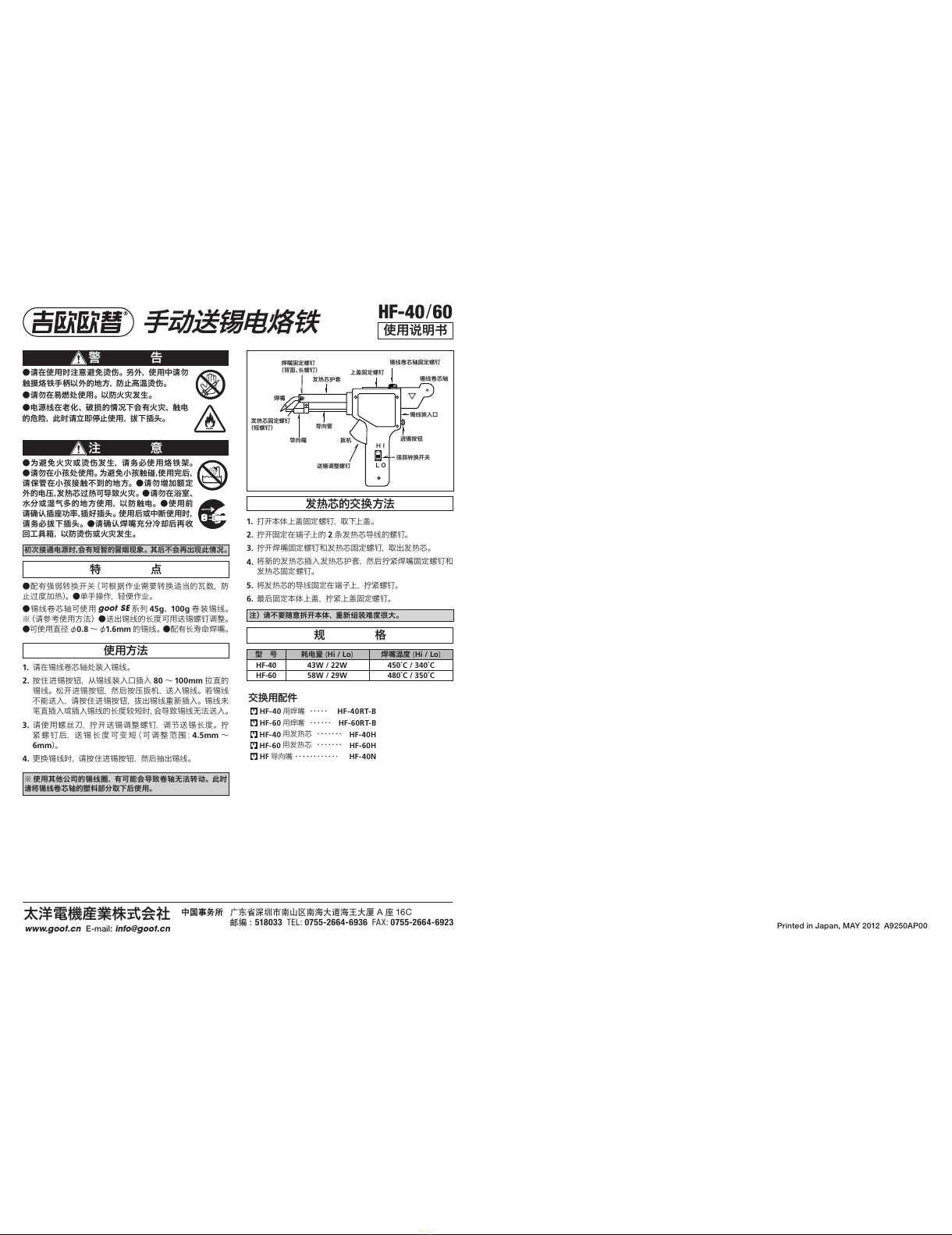

手動はんだ送りはんだこて
MANUAL FEED
SOLDERING IRON
Use with goot SE series reel solder 45g or 100g (wire
diameter 0.8-1.6mm). Other reel solder may not suit
the plastic core of the reel holder. In that case, use
after taking out the plastic core.
取扱説明書 OPERATION
MANUAL
HF-40/60 HF-40/60
ヒーター 交 換 方 法
1. 本体上部 のカバー止めねじをはずし、カバーを取りはずし
ます。
2. ヒー タ ー のリ ード 線 2本がターミナルにそれぞれねじで
固定されていますので、取り外してください。
3. こて 先 止め ねじとヒー ター止 め ねじを 外し、ヒー ター を 引
き抜きます。
4. 新しいヒーターの端子をヒーターパイプに差し込み、こて
先止めねじとヒーター止めねじで固定してください。
5. ヒーターのリード線をターミナルに固定します。
6. 最後に本体上部のカバーを取り付けて作業終了です。
注）カバー止めねじ以 外のねじを外して本体を分 解すると、再
組立が困難になる場合がありますのでご注意ください。
仕 様
型番 消費電力 (Hi / Lo) こて先温度 (Hi / Lo)
HF-40 43W / 22W 450˚C / 340˚C
HF-60 58W / 29W 480˚C / 350˚C
太洋電機産業株式会社
www.goot.co.jp E-mail: info@goot.co.jp
東京 03
（3832）1774
大阪 06
（6644）3508
新潟 0256
（35）5379
広島 084
（951）9010
お客様相談窓口
■交換部品
HF-40 用替こて先 ・・・・ HF-40RT-B
HF-40 用替ヒーター ・・・・・・ HF-40H
HF-60 用 替こて先 ・・・・ HF-60RT-B
HF-60 用 替ヒーター ・・・・・ HF-60H
HF ガ イド ノ ズ ル ・・・・・・・・・ HF-40N
■ REPLACEMENT PARTS
HF-40 Replacement tip ........... HF-40 RT- B
HF-60 Replacement tip ........... HF-60 RT-B
HF-40 Replacement Heater ..... HF-40H
HF-60 Replacement Heater ..... HF-60H
HF Guide nozzle...................... HF-40N
HEATER REPLACEMENT
1. Take out the top plate after removing the Plate-
fixing screw.
2. Take out the two heater-lead wires fixed to the ter-
minal.
3. Take out the heater after removing both Tip-fixing &
Heater-fixing screws.
4. Insert a new heater into the heater pipe, and fix both
the Tip-fixing & the Heater-fixing screws.
5. Fix the heater-lead wire to the terminal.
6. Attach the top plate.
Disassembling the device by unscrewing the screws
(except the Plate-fixing screw) may make reassembly
difficult.
SPECIFICATIONS
Model Power Consumption (Hi / Lo) Tip temperature (Hi / Lo)
HF-40 43W / 22W 450˚C / 340˚C
HF-60 58W / 29W 480˚C / 350˚C
TAIYO ELECTRIC IND.CO.,LTD. www.goot.co.jp E-mail: info@goot.co.jp
