Taramp's Homee Life Sound THS 1800 User manual

4 x 20W RMS
CLASS AB
Multi-Channel Receiver
Manual de instruções
Instruction manual

01
Introdução
Parabéns pela compra de um produto Taramps.
Este manual explica todos os recursos, operações e orientações para solucionar dúvidas que
possam surgir em sua instalação. Reserve algum tempo para lê-lo atentamente e garantir
uma instalação adequada e o uso de todos os benefícios que este produto pode oferecer.
Caso haja dúvida mesmo depois da leitura deste manual, entre em contato com nosso
suporte técnico pelo número de telefone 18-3266-4050 ou pelo nosso site
www.taramps.com.br.
Desenvolvido em moderno laboratório, com a mais alta tecnologia e profissionais altamente
qualificados.
Apresentação
O equipamento é bivolt automático podendo ser ligado em qualquer tomada entre 90 e
240V. Possui fonte de alimentação chaveada que é mais eficiente no consumo de energia
elétrica.
Exemplos de aplicação do produto:
- Em sua área de lazer, espaço gourmet, chácara, etc. Com suas diversas opções de entrada de
áudio, como Bluetooth, AUX e USB, permite que as fontes de áudio sejam facilmente alteradas
dando ao usuário flexibilidade na escolha do áudio preferido.
O TARAMPS THS 1800 é um Receiver Multi Canais desenvolvido com alta tecnologia para
integrar diferentes ambientes. Compacto e potente ele pode ser usado em diversas
aplicações promovendo uma sonorização de qualidade.
Se não utilizar o produto por longo período, recomendamos desligar o plugue da tomada.
Este equipamento possui plugue que atende ao padrão brasileiro de plugues e tomadas (NBR
14136).
- Som ambiente para lojas, comércios e clínicas.
• Exemplo de uso Bluetooth
07 • Bluetooth
• Termo de garantia
• Exemplo de uso Connect Control
10 • Características técnicas
06 • Funções do controle remoto
• Assistência técnica
09 • Exemplos de ligações - Arandelas
08 • Exemplo de uso conector RCA
Painel Traseiro
• Apresentação
02 • Recomendações importantes
• Fontes de áudio
• Conteúdo da embalagem
03/04 • Conhecendo seu equipamento
01• Introdução
Painel Frontal
• Modo mixar
05 • Conhecendo seu equipamento
Índice

• 01 Receiver Multi Channel THS 1800
• 01 Controle remoto
- Não obstrua os furos de ventilação nas partes superior e traseira.
- Evite quedas e impactos.
- Observe atentamente a polaridade e impedância dos alto falantes.
- Utilize cabos adequados de acordo com a distância entre o THS 1800 e os alto falantes. A
tabela seguinte mostra as bitolas recomendadas de acordo com as distâncias:
Até 20 m cabos com bitola maior ou igual a 1 mm²
Até 40 m cabos com bitola maior ou igual a 1,5 mm²
- O THS 1800 deve ser instalado em um local firme e arejado, longe de fontes de calor e
umidade. Evitar local com incidência direta de luz solar.
Até 100 m cabos com bitola maior ou igual a 4 mm²
Até 70 m cabos com bitola maior ou igual a 2,5 mm²
- Em caso de ruídos verifique a instalação, se os cabos e conexões estão em boas condições.
Deixar o volume no mínimo dos canais não utilizados.
02
Recomendações importantes
Fontes de áudio
Não utilize a entrada USB para se conectar ao computador ou para fazer recargas de outros
dispositivos que possuem baterias.
*O Dispositivo conectado deve conter músicas no formato MP3 para que sejam
identificadas pelo equipamento. Tamanho máximo suportado: 64GB.
O TARAMPS THS 1800 possui as seguintes entradas de áudio:
1. USB: Entrada para Pen Drive *
2. MICRO SD CARD *
3. AUX (frontal): Entrada auxiliar padrão P2.
4. AUX Entrada auxiliar e padrão RCA traseira.
5. BLUETOOTH
6. Rádio FM
Aconselhamos ter sempre um bom antívirus, para não haver problemas com o Pen Drive
ou cartão micro SD na hora de conectar ao produto. Dispositivos infectados poderão causar
efeito indesejáveis ao THS 1800, tais como: Lentidão na leitura das músicas e falhas gerais.
Conteúdo da embalagem

03
Conhecendo seu equipamento

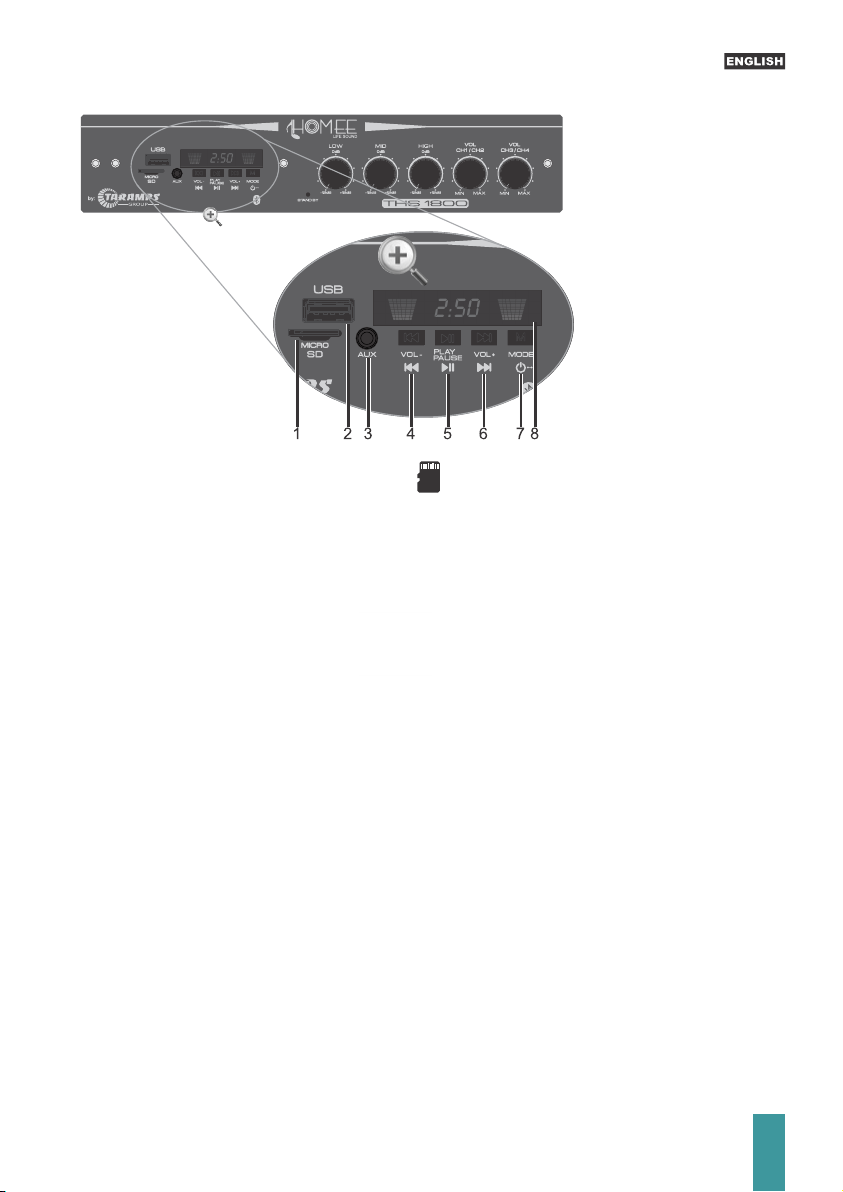

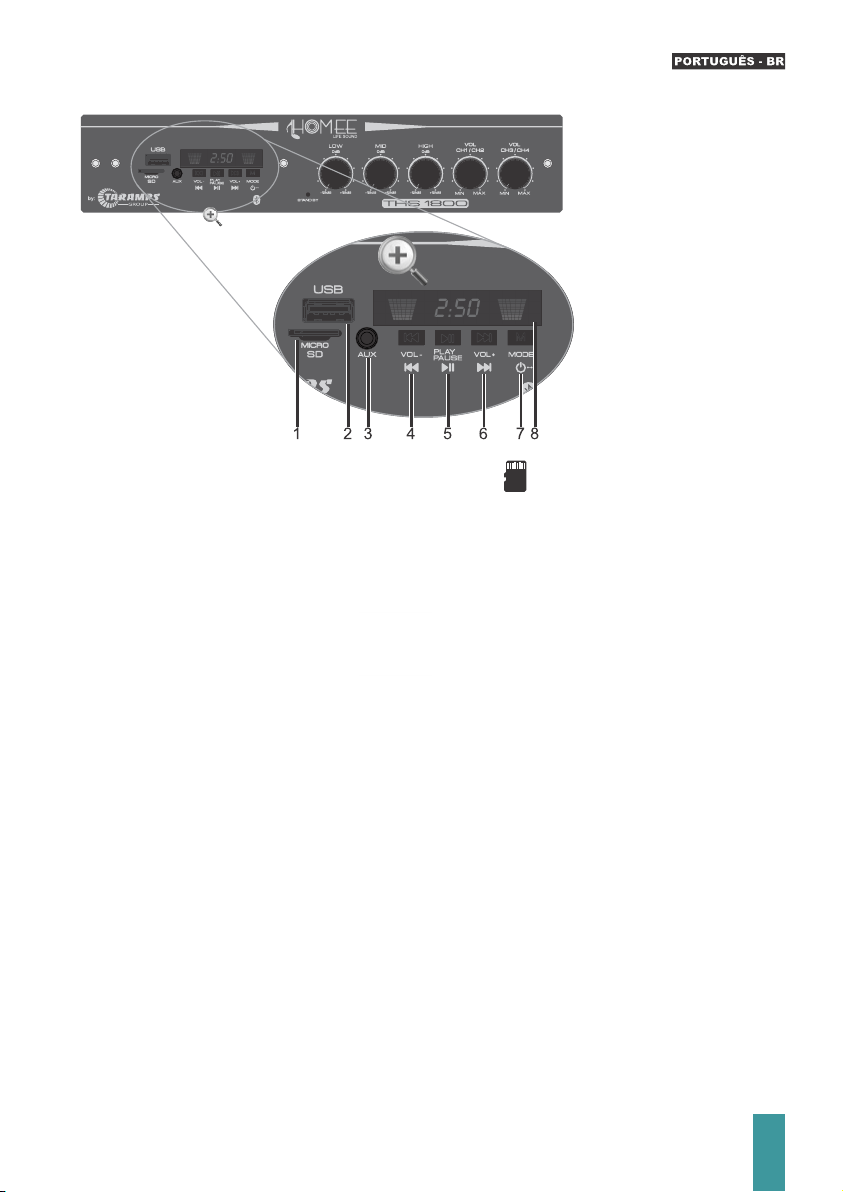

Painel Frontal
(O cartão deverá ser posicionado como mostra a imagem, com os terminais para cima)
1 - MICRO SD: Entrada para cartão de memória micro SD.
2 - USB: Entrada para Pen Drive.
FM: Toque curto: Aumenta 0.1MHz a frequência . Longo: Busca automática a próxima
estação.
FM: Toque curto: Diminui 0.1MHz a frequência. Longo: Busca automática a estação anterior.
Toque longo (Volume -): Diminui o volume geral.
6 - Toque curto (Track +): Avança as faixas de músicas nas opções de fonte USB / SD /
BLUETOOTH.
8 - Display LED - Sensor IR do controle remoto: Para melhor comunicação entre o controle
remoto e o aparelho, aponte o controle para este ponto do display.
Toque curto: Mute para a opção AUXILIAR
4 - Toque curto (Track -): Retrocede as faixas de músicas nas opções de fonte USB / SD /
BLUETOOTH.
7 - Toque curto (Source): Seleciona as funções: USB / SD / AUXILIAR / BLUETOOTH / FM.
3 - Aux. (Conector P2): Recebe sinal de áudio da saída P2 do seu celular, tablet, MP3,
computador, entre outros. Use cabo de boa qualidade para evitar a captação de ruídos.
5 - Toque curto (Play / Pause): Pausa ou inicia as músicas para USB / SD / BLUETOOTH.
Toque Longo - ON/OFF - Para ligar ou desligar o aparelho.
FM: Toque curto: Avança próxima posição da memória salvas de estações FM. Longo: Faz
busca de estações FM e salva na memória.
Toque longo (Volume +): Aumenta o volume geral.

ON
MIXAR
OFF
04
HIGH = Atua nas frequências dos Agudos.
MID = Atua nas frequências dos Médios.
LOW = Atua nas frequências dos Graves.
11 - VOL CH 1 / CH2: Ajusta o volume da saída CH1 / CH2 (L e R).
VOL CH 3 / CH4: Ajusta o volume da saída CH3 / CH4 (L e R).
9 - LED STAND BY: Fica aceso quando o equipamento estiver desligado e conectado a
tomada.
10 - EQUALIZAÇÃO: Ajustes de equalização das vias:
Painel Frontal (continuação)
Para habilitar, posicionar a chave localizada embaixo do
aparelho na posição ON. Use uma chave de fenda
pequena e mantenha o aparelho desligado da tomada.
No modo mixado as 4 saídas tem o mesmo som,
(deixando de ser stereo L e R) permitindo por exemplo que
4 ambientes sejam sonorizados.
Modo mixar
11
910
Conhecendo seu equipamento

05

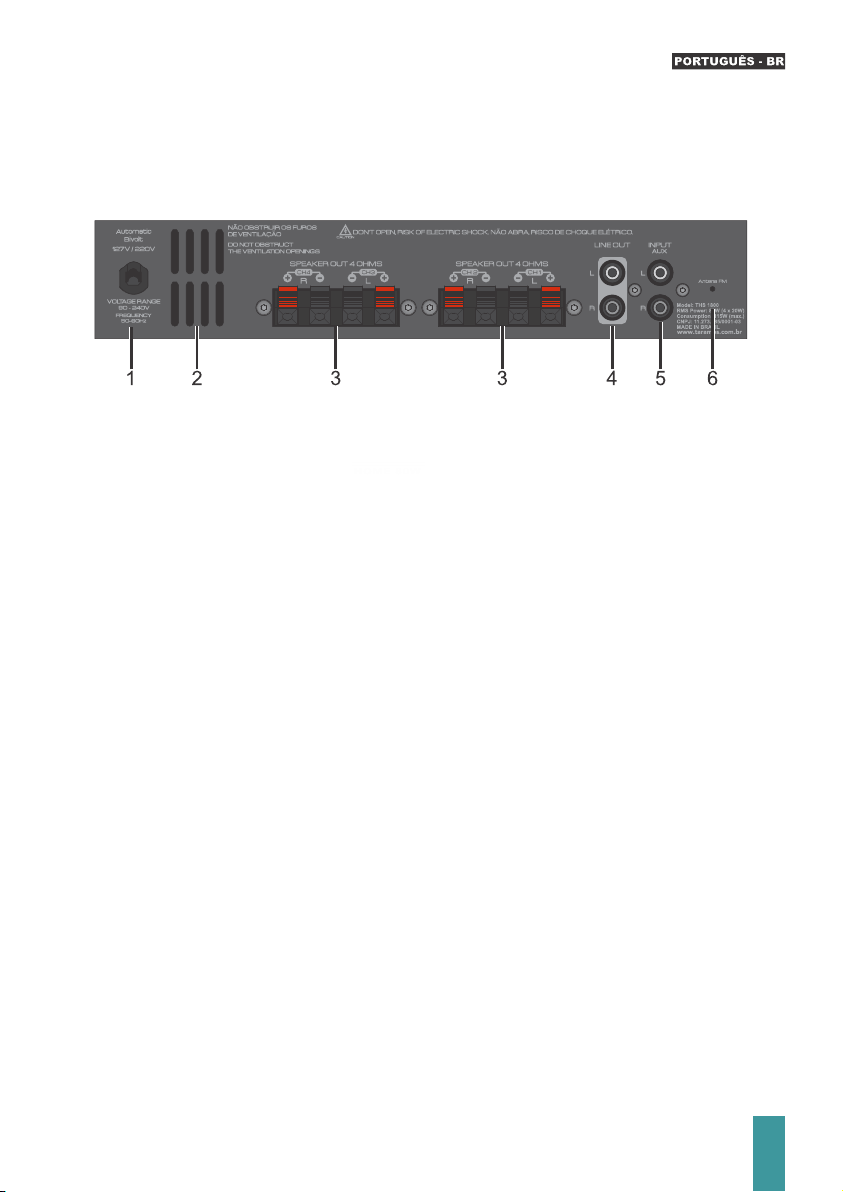

Painel Traseiro
1 - CABO DE ENERGIA: Conecte o cabo na rede de energia elétrica. Este produto opera com
alimentação de 90V AC à 240V AC 50Hz/60Hz.
2 - FUROS PARA VENTILAÇÃO: Não obstrua a ventilação traseira e a ventilação superior
(tampa) para que o produto tenha um melhor desempenho.
3 - SPEAKER OUT: Para conectar os alto falantes. Seguir a polaridade indicada e a impedância
mínima recomendada de 4 ohms para cada canal.
4 - LINE OUT: A saída LINE OUT permite enviar o sinal de áudio (não amplificado) para outro
equipamento, como por exemplo um THS 3600, um amplificador ou subwoofer ativo.
Este sinal passa pelos ajustes de equalização do equipamento (LOW, MID e HIGH).
5 - INPUT AUX: Entrada L e R (RCA) funciona em paralelo com a entrada AUX frontal (conector
P2).
6 - ANTENA FM : Antena externa para melhor recepção de sinal FM.
Posicione a antena da melhor maneira para obter a recepção FM.
Conhecendo seu equipamento

FM: Toque Curto: Diminui 0.1MHz a frequência.
EQUALIZAÇÃO: Pop / Rock / Jazz / Country / Normal.
MODE - SOURCE: Altera a fonte de sinal de áudio (USB, BLUETOOTH, SD, AUXILIAR, FM).
Toque Longo: Busca automática a estação anterior.
FM: Toque Curto: Aumenta 0.1MHz a frequência .
FM: Toque Curto: Avança próxima posição da memória salvas de estações FM.
FM: Faz a busca de estações FM e salva na memória.
U/SD: Alterna entre modo USB / SD Card
MUTE
TRACK + Avança a faixa musical (toque curto)
PLAY / PAUSE: Pausa ou inicia as músicas para USB / SD / BLUETOOTH.
PASTA + Avança a pasta (toque longo)
Longo: Busca automática a próxima estação.
Toque Longo: Faz busca de estações FM e salva na memória.
TRACK - Retrocede a faixa musical (toque curto)
ON / OFF: Pressione essa tecla para desligar o aparelho
PASTA - Retrocede a pasta (toque longo)
Não funciona no modo auxiliar.
FM: Toque Curto: Retrocede posição da memória salvas de estações FM.
VOL-: Diminui o volume
VOL+: Aumenta o volume
REPEAT: Opções de repetição / reprodução MP3
TECLAS NUMÉRICAS: FM: Toque Longo salva estação FM.
Funções do controle remoto
O THS 1800 possui um controle remoto compacto, para que você possa controlar à distância
os comandos do aparelho com praticidade.
06

- Para se conectar a um novo dispositivo, desconecte o atual e faça o novo pareamento
Bluetooth.
Especificação Bluetooth: classe II com alcance máximo de 10m podendo variar de acordo com
o ambiente (como paredes, móveis, etc) e o dispositivo conectado.
Ao selecionar a função Bluetooth (identificada com “bt” no display), o THS 1800 aguarda uma
conexão Bluetooth. Busque através do seu celular, tablet, PC ou outro, o dispositivo de nome
“TARAMPS” e faça o pareamento.
Para outros dispositivos o sistema de conexão é similar (consulte manual do fabricante).
IOS
TARAMPS
Exemplo de uso bluetooth
07
Bluetooth
Android
+
+
+
+
Impedância mínima
4 ohms
Impedância mínima
4 ohms
Impedância mínima
4 ohms
Impedância mínima
4 ohms
Imagem ilustrativa
* Alguns Televisores possuem o sistema de saída em audio via Bluetooh. Caso seu televisor tenha este recurso, é
possível transmitir o audio para o THS 1800.
Consulte o manual do fabricante de seu televisor.
Possíveis aplicações:
Celular
Tablet / Notebook
Televisor*

Selecionar a função AUX no botão ‘‘SOURCE’’
Exemplo de uso connect control (Controle de longa distância)
Exemplo de uso conector RCA
O THS 1800 é compatível com o CONNECT CONTROL, controle remoto de longa distância da
TARAMPS que permite controlar seu som a distâncias maiores e sem a necessidade de
apontar o controle para o aparelho. O THS 1800 não perde a funcionalidade da entrada USB,
pois o connect control permite que um Pen Drive seja plugado em sua entrada USB.
*Para maiores detalhes das funcionalidades do CONNECT CONTROL TARAMPS verificar em
seu manual no site.
08
+
+
+
+
Impedância mínima
4 ohms
Impedância mínima
4 ohms
Impedância mínima
4 ohms
Impedância mínima
4 ohms
Possíveis aplicações:
Televisor / Computador
DVD
Imagem ilustrativa
Base receptora
Connect Control
Pen Drive
Transmisor
Connect Control
Imagem ilustrativa
OBS.: O Connect Control Taramps, é vendido separamente.

Exemplos de ligações - Arandelas
Exemplos para até 8 alto-falantes de 8 ohms cada
Para este tipo de ligação usar cabos de bitola mínima de 1,5mm² para até 40 metros. Distância
maiores, consulte tabela na página 02 ‘‘Recomendações importantes’’. É necessário fazer
ligações em paralelo e série conforme mostra exemplo, para casar impedância.
• Produtos danificados por instalação incorreta, infiltração de água, violação por pessoas não autorizadas;
• Danos de qualquer natureza, consequentes de problemas no produto, bem como perdas causadas pela
interrupção do uso.
Esta garantia exclui:
• Lacre de garantia rasurado ou rasgado;
• Casos onde o produto não seja utilizado em condições normais;
• Defeitos provocados por acessórios, modificações ou equipamentos acoplados ao produto;
• O produto apresentar danos decorrentes de quedas, impactos ou da ação de agentes da natureza
(inundações, raios, etc.);
• Custos de retirada e reinstalação do equipamento, bem como seu transporte até o posto de assistência
técnica;
A TARAMPS, localizada à Rua Abílio Daguano, 274 Res. Manoel Martins - Alfredo Marcondes - SP, CEP 19.180-
000, garante este produto contra defeitos de projeto, fabricação, montagem e/ou solidariamente em
decorrência de vícios de projeto que o torne impróprio ou inadequado ao uso a que se destina, pelo prazo de
12 meses, a partir da data de aquisição.
Em caso de defeito no período de garantia, a responsabilidade da TARAMPS limita-se ao conserto ou
substituição do aparelho de sua fabricação.
Termo de garantia
Assistência técnica
Contamos com redes de Assistência Técnica por todo o Brasil e estamos sempre prontos para atender suas
dúvidas e necessidades.
www.taramps.com.br/pt/rede-de-assistencias-tecnicas ou entre em contato com o Departamento de
assistência técnica de fábrica:
Para localizar uma Assistência Técnica Taramps Electronics perto de você, basta acessar nosso site:
Rua: Abílio Daguano, nº 274
CEP: 19.180-000
Fones: (18) 3266-4050 / 99749-3391
E-mail: [email protected]
Taramps Electronics
09
Vermelho = Positivo
Vermelho = Positivo
Preto = Negativo
Preto = Negativo
Imagem ilustrativa
Vermelho = Positivo
Vermelho = Positivo
Preto = Negativo
Preto = Negativo

Características técnicas
Sistema de Proteções:_____________________
Relação sinal ruído:________________________
Dimensões:______________________________
Consumo em Stand by:____________________
Consumo máximo:________________________
Peso:___________________________________
Alimentação:_____________________________
Faixa de frequências FM:____________________
Fusível de proteção interno:_________________
TARAMPS THS 1800:_______________________
Número de canais:________________________
Potência RMS:____________________________
Tensão de saída RMS nominal de cada canal:____
Impedância nominal de cada canal___________
Sensibilidade das entradas AUX:______________
Impedância das entradas AUX:_______________
Resposta em frequência (equalizadores em 0dB):
Atuação típica do equalizador de 3 vias: :
Low (graves):_____________________________
Distorção Harmônica Total + Ruído (THD + N) na
potência nominal de cada canal (20W)_________
Mid (médios):____________________________
High (agudos):___________________________
*Potência nominal com sinal senoidal de 1KHz e carga resistiva de 4 ohms. (Medido de acordo com a norma ABNT NBR
IEC 60268-3 Equipamentos de som, Parte 3: Amplificadores).
Para maiores informações ou dúvidas acesse nosso site ou entre em contato com o suporte da TARAMPS.
Os valores citados são típicos e podem sofrer pequenas variações devido a tolerância de componentes ou do processo
de fabricação.
A Taramps reserva o direito de modificar o conteúdo deste manual sem aviso prévio e nem obrigatoriedade
de aplicar as modificações em unidades anteriormente produzidas.
10
ReceiverMulti Channel AB Classe
±12dB - 2KHz
4 Ohms
8,95 Vrms
04
80 4x20W ( W)*
≤4%
200 mV
2,2K Ohms
20Hz a 20KHz (-3dB)
±12dB - 80Hz
±12dB - 10KHz
1,4W
115W
3A
Proteção nas saídas contra curto e
sobreaquecimento.
90 a 240V AC (automático) 50/60Hz
>70dB
87,5 MHz a 108MHz
269 x 59 x 142mm
1,18Kg

Index
11
Presentation
- Environment sound for stores, shops and clinics. It also allows, through the microphone
input, that warnings are transmitted via the sound system.
The equipment is automatic bivolt and can be connected to any power plug between 90 and
240V. It has a switching power supply that is more efficient in the consumption of electricity.
If you are not going to use the product for a long time, we recommend that you disconnect
from the power plug.
The TARAMPS THS 1800 is a Multi Channel Receiver developed with high technology to
integrate different environments. Compact and powerful it can be used in several
applications providing quality sound.
Application examples:
- In your leisure area, gourmet space, country house, etc. Including various audio input
options, such as Bluetooth, AUX and USB, it allows the audio sources to be easily changed
giving the user flexibility in choosing the preferred audio.
• Package content
13/14 • Knowing your equipment
Front panel
• Presentation
12 • Important recommendations
• Mix Mode
15 • Knowing your equipment
• Audio sources
Rear panel
11• Introduction
•Bluetooth use Example
17 •Bluetooth
• Technical assistance
19 • Connection examples - Wall sconces
16 • Remote Control Function
20 • Technical features
18 • Example of using RCA connection
• Term of warranty
• Connect Control use example
Introduction
Developed in a modern laboratory, with highest technology and highly qualified
professionals.
This manual explains all the resources, operations and guidelines for resolving questions that
may arise in your installation. Take a time to read it carefully and ensure the proper installation
and use of all the benefits that this product can offer.
Congratulations on purchasing a Taramps product.
In case of doubt even after reading this manual, please contact our technical support at the
number [phone] or our website www.taramps.com.br.

Until 100m cables with a gauge larger than or equal to 4 mm²
Until 40m cables with a gauge larger than or equal to 1,5 mm²
- The THS 1800 must be installed in a firm and ventilated place, away from heat and humidity
places. Avoid locations with direct sunlight.
- Use cables according to the distance between the THS 1800 and the loudspeakers.
- Carefully observe the polarity and impedance of the loudspeakers.
- Avoid falls and impacts.
Until 20m cables with a gauge larger than or equal to 1 mm²
Until 70m cables with a gauge larger than or equal to 2,5 mm²
- In case of unwanted noise make sure that the cables and connections are in good condition.
Leave the volume to a minimum of unused channels.
- Do not block the ventilation holes on the top and rear.
The table below shows the recommended gauges according to the distances:
• 01 Multi Channel Receiver THS 1800
• 01 Remote Control
12
Important recommendations
Audio source
We advise you to always have a good antivirus, so there are no problems with the Flash
Drive or micro SD card when connecting to the product. Infected devices may cause
undesirable effects to the THS 1800, such as: Slow music reading and general failures.
4. AUX1 and AUX2: RCA standard auxiliary inputs.
Do not use the USB input to connect to the computer or to recharge other devices that have
batteries.
The TARAMPS THS 1800 has the following audio inputs:
1. USB: Flash drive input *
2. MICRO SD CARD *
3. AUX (front): P2 standard auxiliary input.
5. BLUETOOTH
6. FM radio
* The connected device must contain music in MP3 format to be identified by the
equipment. Maximum supported size: 64GB.
Package content

13
Knowing your equipment
Front Panel
4 - Short Touch (Track-): Rewind the music tracks in the USB/SD/BLUETOOTH.
FM: Short Touch: Increase 0.1MHz of the frequency. Long: Automatic search to next stations.
8 - LED Display - Remote control IR sensor: For better communication between the remote
control and the device, point the control at this point on the display.
2 - - USB: Flash Drive input.
FM: Short Touch: Reduce 0.1MHz of the frequency. Long: Automatic search to previous
stations.
1 - MICRO SD: Micro SD memory card input. (The card must be positioned as the image
shows, with the terminals facing up)
3 - Aux. (P2 Connector): Receives audio signal from the P2 output of your phone, tablet, MP3,
computer, among others. Use good quality cable to avoid unwanted noise.
Long Touch (Volume -): Reduce the volume in all sources options.
Short Touch: Mute for AUXILIARY option
FM: Short Touch: Advances next saved memory position of FM stations. Long: Searches for
FM stations and saves them in memory.
6 - Short Touch: (Track+): Forward the music tracks in the USB/SD/ BLUETOOTH.
Long Touch:(Volume +): Increase the volume in all sources options
Long Touch - ON / OFF - To turn on or off the device.
5 - Short Touch (Play / Pause): Pause or start the music on USB / SD / BLUETOOTH.
7 - Short Touch(Source): Changes the source options, such as: USB / SD / AUXILIARY /
BLUETOOTH / FM.

ON
MIXAR
OFF
14
9 - STAND-BY LED: Remains on when the equipment is turned off and plugged into a
powered outlet.
10 - EQUALIZATION: 3 band audio equalizer adjust.
LOW: Bass frequencies
MID: Middle frequencies
HIGH: High frequencies.
VOL CH 3 / CH4: Adjusts the output volumes CH3 / CH4 (L e R).
11 - VOL CH 1 / CH2: Adjusts the output volumes CH1 / CH2 (L e R)
Front Panel (sequence)
To enable the Mix Mode, slide the switch key under the
device to the ON position. For this use a small screwdriver
and keep the power cord unplugged.
In mixed mode the 4 outputs have the same sound, (no
longer being stereo L and R) allowing, for example, the
distribution of the sound over 4 different rooms without
channel loss.
Mix Mode
11
910
Knowing your equipment

15
Rear Panel
4 - LINE OUT: The LINE OUT output allows you to send the audio signal (not amplified) to
other equipment, such as a THS 3600, an active amplifier or subwoofer.
This signal goes through the equipment's equalization settings (LOW, MID and HIGH).
1 - POWER CABLE: Connect the cable to a powered outlet. This product operates from 90V AC
to 240V AC 50Hz/60Hz
6 - FM ANTENNA: Indoor wire antenna for FM radio reception. Position the wire antenna in
order to achieve the best FM reception.
2 - VENTILATION HOLES: Do not obstruct the rear and the upper ventilation (cover) for better
performance of the product.
5 - AUX INPUT: L and R (RCA) input works in parallel with the front AUX input (connector P2).
3 - SPEAKER OUT: To connect the loudspeakers. Follow the indicated polarity and the
recommended minimum impedance of 4 ohms for each channel.
Knowing your equipment

Remote control functions
The THS 1800 has a compact remote control, so you can remotely control the device with
practicality.
16
MODE: Switch the audio source (USB, BLUETOOTH, SD, AUXILIARY, FM).
PLAY / PAUSE: Pause or start the music to USB / SD / BLUETOOTH.
TRACK + Next track (short press)
FM: Short Press: Advances next saved memory location of FM stations.
Long Press: Automatic search to the next station.
FOLDER + Next folder (long press)
EQUALIZATION: Pop / Rock / Jazz / Country / Normal.
ON / OFF: Press the key to turn off the device.
VOL+: Volume up
Long Press: Searches for FM stations and saves them in memory.
TRACK - Previous track (short press)
MUTE
FOLDER - Previous folder (long press)
FM: Short Press: Previous 0.1MHz of the frequency.
Long Press: Automatic search to the previous station.
FM: Short Press: Next 0.1MHz of the frequency.
Do not work in auxiliary mode.
FM: Short Press Return to the saved memory position of FM stations.
U/SD: Switch mode between USB / SD Card
FM: Searches for FM stations and saves them in memory.
REPEAT: Repeat /play MP3 options
NUMERIC KEYBOARD: FM: Long Press saves FM stations.
VOL-: Volume down

- To connect to a new device, disconnect the current one and make the new Bluetooth pairing.
When selecting the Bluetooth function (identified with “bt” on the display), the THS 1800
waits for a Bluetooth connection. Search for the device called “TARAMPS” using your phone,
tablet, PC or other and match it.
Bluetooth specification: class II with a 10m maximum range and may vary according to the
environment (such as walls) and the connected device.
For other devices the connection system is similar (consult manufacturer's manual)
IOS
TARAMPS
Bluetooth use example
17
Bluetooth
Android
+
+
+
+
Minimum impedance
4 ohms
Minimum impedance
4 ohms
Minimum impedance
4 ohms
Minimum impedance
4 ohms
Illustrative images
Some TVs have an audio output system via Bluetooh. If your TV has this feature, it’s possible to transmit
the audio to the THS 1800.
Consult your TV manufacturer's manual.
Possible applications:
Cell phone
Tablet / Laptops
TV

Select the AUX function on the ‘‘SOURCE’’’ key.
Connect control use example (Long range transmitter)
Example of using an RCA connection
+
+
+
+
Minimum impedance
4 ohms
Minimum impedance
4 ohms
Minimum impedance
4 ohms
Minimum impedance
4 ohms
* For more details on the CONNECT CONTROL TARAMPS functionalities consult in its manual
on the website.
The THS 1800 is compatible with the CONNECT CONTROL, TARAMPS long range remote
control which allows you to control your sound over wide distances and without the need to
point the control at the device. The THS 1800 does not lose the functionality of the USB port, as
the connect control allows a Flash Drive to be plugged into its USB port.
18
Possible applications:
TV / Computer
DVD
Illustrative images
Receiving base
Connect Control
Flash Drive
Transmisor
Connect Control
Illustrative images
NOTE: Connect Control Taramps is sold separately.

Connection examples - Wall sconces
Examples to until 8 loudspeakers 8 ohms each
For this kind of connection use cables with a minimum gauge of 1.5mm² for up to 40 meters.
For long distances, consult the table on page 12 ‘‘Important recommendations’’. It’s necessary
to make connections in parallel and series as shown in the example, to match impedance.
This warranty excludes:
• Torn or torn warranty seal;
• Cases where the product is not used under normal conditions;
• Defects caused by accessories, modifications or equipment attached to the product;
Located at Rua Abílio Daguano, 274 Res. Manoel Martins - Alfredo Marcondes - SP, ZIPCODE 19.180-000,
TARAMPS guarantees this product against defects in design, manufacture, assembly and / or jointly due to
design flaws that make it inappropriate or unsuitable for the intended use, for a period of 12 months from the
date of acquisition.
• The product shows damage due to falls, impacts or the action of agents of nature (floods, lightning, etc.);
• Costs of removing and reinstalling the equipment, as well as transporting it to the technical assistance
station;
• Damage of any nature, resulting from product problems, as well as losses caused by interruption of use.
In case of a defect in the warranty period, TARAMPS is responsible for the repair or replacement of the device
manufactured by it.
• Products damaged by improper installation, water infiltration, violation by unauthorized persons;
ZIPCODE: 19.180-000
To locate an electronic Taramps technical assistance near you, access our website:
Taramps Eletronics
Rua Abílio Daguano, n 274
Phones + 55 18 3266-4050 / [phone]
We have technical assistance all over Brazil and we are always ready to answer your questions and needs.
E-mail: [email protected]
www.taramps.com.br/pt/rede-de-assistencias-tecnicas or contact the factory's technical assistance department:
19
Red = Positive Red = Positive
Red = Positive Red = Positive
Black = Negative Black = Negative
Black = Negative Black = Negative
Term of warranty
Technical assistance
Illustrative images
