TCL
SERVICE MANUAL
1、Caution………………………………………………………………………2-5
2、Specification…………………………………………………………………6
3、BOM list …………………………………………………………………… 7-18
4、Alignment Procedure………………… …………………………………19-27
5、Block Diagram……………………………………………………………28-28
6、Schematic Diagram……………………… ……… ………………………29
7、PCB Layout……………………………… ………………………………30-33
8、Explode View Diagram………………… …………………………………34
This manual is the latest at the time of printing, and does not
include the modification which may be made after the printing, by
the constant improvement of product
21E12

WARNING: TOREDUCE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT
EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.
CAUTION: TO REDUCE THE RISK OF
ELECTRICAL SHOCK, DO NOT REMOVE
COVER (OR BACK). NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO
QUALIFIED SERVICE PERSONNEL.
The lighting flash with arrowhead symbol, with an equilateral triangle is intended to
alert the user to the presence of uninsulated voltage within the products
enclosure that may be of sufficient magnitude to constitute a risk of electric shock to
the person.
The exclamation point within an equilateral triangle is intended to alert the user to the
presence of important operating and maintenance (servicing) instructions in the
literature accompanying the appliance.
CAUTION:
Use of controls, adjustments or procedures other than those specified herein may result in
hazardous radiation exposure.
CAUTION
RISKRISK OFOF ELECTRIELECTRICC
SHOCKSHOCK DODO NOTNOT OPEN.OPEN.
2
dangerous

3
FOR YOUR PERSONAL SAFETY
1. When the power cord or plug is damaged or frayed, unplug this television set from the wall outlet and refer servicing to
qualified service personnel.
2. Do not overload wall outlets and extension cords as this can result in fire or electric shock.
3. Do not allow anything to rest on or roll over the power cord, and do not place the TV where power cord is subject to
traffic or abuse. This may result in a shock or fire hazard.
4. Do not attempt to service this television set yourself as opening or removing covers may expose you to dangerous
voltage or other hazards. Refer all servicing to qualified service personnel.
5. Never push objects of any kind into this television set through cabinet slots as they may touch dangerous voltage
points or short out parts that could result in a fire or electric shock. Never spill liquid of any kind on the television set.
6. If the television set has been dropped or the cabinet has been damaged, unplug this television set from the wall outlet
and refer servicing to qualified service personnel.
7. If liquid has been spilled into the television set, unplug this television set from the wall outlet and refer servicing to
qualified service personnel.
8. Do not subject your television set to impact of any kind. Be particularly careful not to damage the picture tube surface.
9. Unplug this television set from the wall outlet before cleaning. Do not use liquid cleaners or aerosol cleaners. Use a
damp cloth for cleaning.
10.1. Do not place this television set on an unstable cart, stand, or table. The television set may fall, causing serious injury
to a child or an adult, and serious damage to the appliance.Use only with a cart or stand recommended by the
manufacturer, or sold with the television set. Wall or shelf mounting should follow the manufacturer s instructions, and
should use a mounting kit approved by the manufacturer.
10.2. An appliance and cart combination should be moved with care. Quick stops, excessive force, and uneven surfaces
may cause the appliance and cart combination to overturn.
CAUTION:
Read all of these instructions. Save these instructions for later use.Follow all Warnings and
Instructions marked on the audio equipment.
1. Read Instructions- All the safety and operating instructions should be read before the product is operated.
2. Retain Instructions- The safety and operating instructions should be retained for future reference.
3. Heed Warnings- All warnings on the product and in the operating instructions should be adhered to.
4. Follow Instructions- All operating and use instructions should be followed.
IMPORTANT SAFETY INSTRUCTIONS

4
PROTECTION AND LOCATION OF YOUR SET
11. Do not use this television set near water ... for example, near a bathtub, washbowl, kitchen sink, or laundry tub, in a
wet basement, or near a swimming pool, etc.
Never expose the set to rain or water.If the set has been exposed to rain or water, unplug the set from the wall
outlet and refer servicing to qualified service personnel.
12. Choose a place where light (artificial or sunlight) does not shine directly on the screen.
13. Avoid dusty places, since piling up of dust inside TV chassis may cause failure of the set when high humidity persists.
14. The set has slots, or openings in the cabinet for ventilation purposes, to provide reliable operation of the receiver, to
protect it from overheating. These openings must not be blocked or covered.
Never cover the slots or openings with cloth or other material.
Never block the bottom ventilation slots of the set by placing it on a bed, sofa, rug, etc.
Never place the set near or over a radiator or heat register.
Never place the set in enclosure, unless proper ventilation is provided.
PROTECTION AND LOCATION OF YOUR SET
15.1. If an outside antenna is connected to the television set, be sure the antenna system is grounded so as to provide some
protection against voltage surges and built up static charges, Section 810 of the National Electrical Code, NFPA No.
70-1975, provides information with respect to proper grounding of the mast and supporting structure, grounding of the
lead-in wire to an antenna discharge unit, size of grounding conductors, location of antenna discharge unit, connection
to grounding electrode, and requirements for the grounding electrode.
15.2. Note to CATV system installer : (Only for the television set with CATV reception)
This reminder is provided to call the CATV system attention to Article 820-40 of the NEC that provides
guidelines for proper grounding and, in particular, specifies that the cable ground shall be connected to the grounding
system of the building, as close to the point of cable entry as practical.
16. An outside antenna system should not be located in the vicinity of overhead power lines or other electric lights or power
circuits, or where it can fall into such power lines or circuits.When installing an outside antenna system, extreme care
should be taken to keep from touching such power lines or circuits as contact with them might be fatal.
17. For added protection for this television set during a lightning storm, or when it is left unattended and unused for long
periods of time, unplug it from the wall outlet and disconnect the antenna. This will prevent damage due to lightning
and power-line surges.
ANTENNA
LEAD- IN WIRE
ANTENNA DISCHARGE
UNIT (NEC SECTION
810-20)
GROUNDING
CONDUCTORS
(NEC SECTION 810-21)
GROUND CLAMPS
POWER SERVICE GROUNDING
ELECTRODE SYSTEM
(NEC ART 250. PART H)
ELECTRIC SERVICE
EQUIPMENT
GROUND CLAMP
NEC-NATIONAL ELECTRICAL CODE

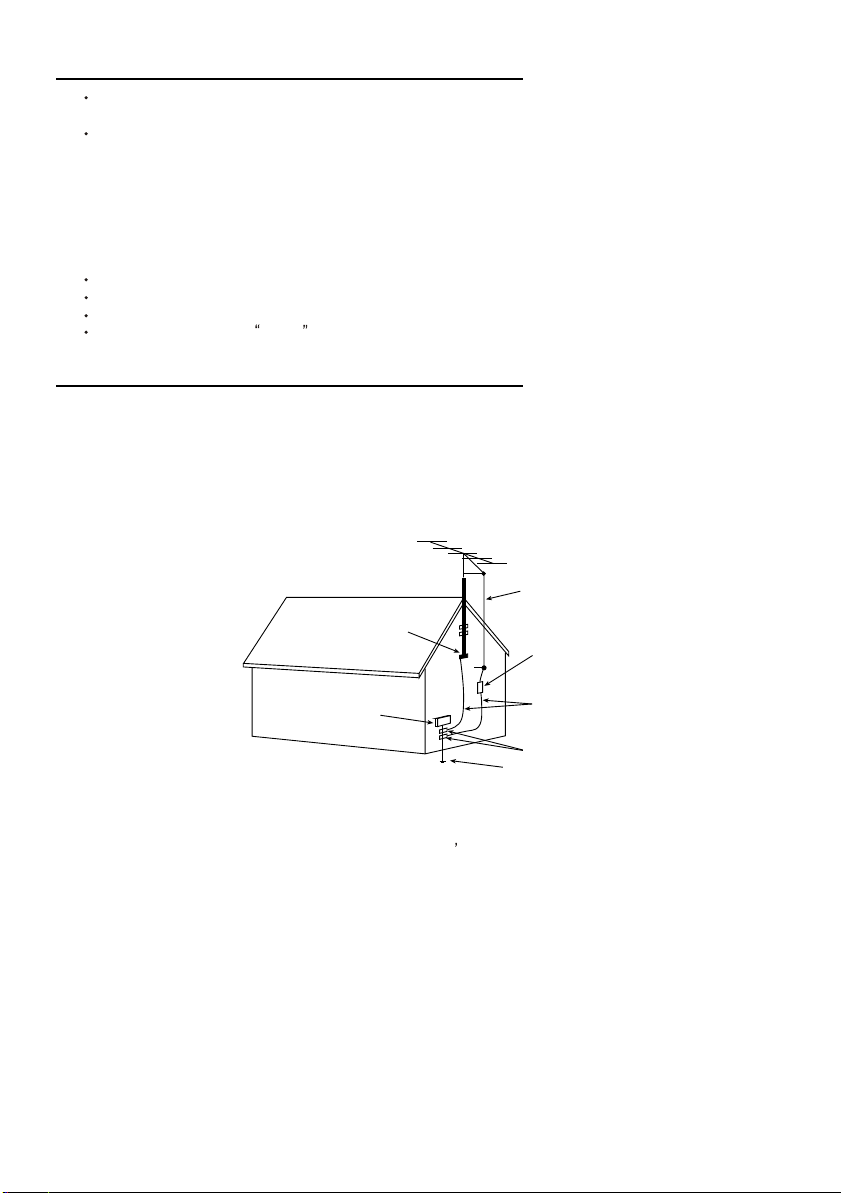

EXAMPLE OF ANTENNA GROUNDING AS PER
NATIONAL ELECTRICAL CODE
EXAMPLE OF ANTENNA GROUNDING AS PER NATIONAL ELECTRICAL CODE INSTRUCTIONS
a built-in
installer s

OPERATION OF YOUR SET
18.
This television set should be operated only from the type of power source indicated on the marking label.
If you are not
sure of the type of power supply at your home, consult your television dealer or local power company. For television
sets designed to operate from battery power, refer to the operating instructions.
19. If the television set does not operate normally by following the operating instructions, unplug this television set from the
wall outlet and refer servicing to qualified service personnel. Adjust only those controls that are covered in the operating
instructions as improper adjustment of other controls may result in damage and will often require extensive work by a
qualified technician to restore the television set to normal operation.
20. When going on a holiday : If your television set is to remain unused for a period of time, for instance, when you go on
a holiday, turn the television set and unplug the television set from the wall outlet.
IF THE SET DOES NOT OPERATE PROPERLY
21. If you are unable to restore normal operation by following the detailed procedure in your operating instructions,
do not attempt any further adjustment. Unplug the set and call your dealer or service technician.
22. Whenever the television set is damaged or fails, or a distinct change in performance indicates a need for
service, unplug the set and have it checked by a professional service technician.
23. It is normal for some TV sets to make occasional snapping or popping sounds, particularly when being
turned on or off.If the snapping or popping is continuous or frequent, unplug the set and consult your
dealer or service technician.
FOR SERVICE AND MODIFICATION
24. Do not use attachments not recommended by the television set manufacturer as they may cause hazards.
25.When replacement parts are required, be sure the service technician has used replacement parts specified
by the manufacturer that have the same characteristics as the original part. Unauthorized substitutions
may result in fire, electric shock, or other hazards.
26. Upon completion of any service or repairs to the television set, ask the service technician to perform
routine safety checks to determine that the television is in safe operating condition.
5
off

MAIN UNIT
TV Receiving System
AV Colour System
Antenna Input VHF/UHF/CATV 75OHM Unbalanced (F-Type)
Video Input/Output 75-ohm 1.0Vp-p, RCA
Audio Input 10k ohm 0.5 Vrms, high impedance
Audio Output 1k ohm 0.5 Vrms
Audio Output Power 1.5W+1.5W
PAL M/N, NTSC-M
>
6
NTSC3.58, NTSC4.43, PAL4.43, PAL M, PAL N
Channel Coverage VHF
UHF
CATV
2-13
14-69
2-13, a-w,w+1~W+84, A-5~A-1, 5A
Tuning system 181 Channel Frequency synthesized tuning system
Channel Access Direct Access Keyboard
Programmable Scan Up/Down
CRT Size 340MM(Visible)
Language of OSD English, Spanish, French and Portuguese
S PECIFICATION
OperatingV oltage , 50/60Hz
Power Consumption
Dimensions
Net Weight
INFRA-RED REMOTE CONTROL
Features Full Function Remote Control
Effective Distance Power 8 meters
Power Supply DC 3V (two batteries, size AAA)
Product is subjected to change without notice.
70W
110-240V
Power Consumption 3W(in standby mode)
>
10kg
441 X 371 X 331MM

PART NO. SEPC SINGLE QTY LOCATION
11-0BC337-0BX TRANSISTOR (NPN) BC337-40 1 Q1501
13-C73C03-02B IC SC73C0302 1 IC1501
14-IRE05B-XX0 IR EMITTING DIODE TSAL6200 1 D1501
18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R1502
18-CB0229-JNX RES. C.F. 2.2 OHM 1/6W +/-5% 1 R1501
25-HBB479-M1X CAP. ELEC 4.7 UF 10V +/-20% 1 C1504
26-EBP101-JCS CAP. CER 100 PF 50V +/-5% 1 C1502
26-EBP101-JCS CAP. CER 100 PF 50V +/-5% 1 C1501
26-EBP104-ZFS CAP. CER 0.1UF 50V +80%/-20% 1 C1503
40-UOCASR-RMB1X P.C.B. REMOTE HANDSET BD 1
41-WJ0120-B00 WIRE BARE JUMPER 12MM 1 J1501
45-COS455-KY1 CERAMIC RESONATOR 455KHZ 1 X1501
49-HS36R1-00X9A RUBBER PAD KEYS 1
55-HS36RB-1HA5F LOWER CASE - REMOTE HANDSET 1
55-HS36RD-0HA5F BATT. DOOR - REMOTE HANDSET 1
55-HS36RT-1HA9F UPPER CASE - REMOTE HANDSET 1
58-HS36R2-6UI9C INLAY REMOTE HANDSET 1
67-X38064-0E2 BATTERY SPRING (+/-) 1
67-X38065-0E2 BATTERY SPRING (+) 1
67-X38066-0E2 BATTERY SPRING (-) 1
74-007026-60C POLYBAG (70MMX260MMX0.06MM) 1
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D501
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D502
18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R501
18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R504
18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R507
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R522
18-CB0272-JNX RES. C.F. 2.7K OHM 1/6W +/-5% 1 R524
18-CB0472-JNX
CARBON RES. C.F. 4.7K OHM 1/6W +/-5%
1 R505
18-CB0472-JNX
CARBON RES. C.F. 4.7K OHM 1/6W +/-5%
1 R508
18-CB0472-JNX
CARBON RES. C.F. 4.7K OHM 1/6W +/-5%
1 R502
18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R527
18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R526
18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R525
18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R523
18-CB0751-JNX RES. C.F. 750 OHM 1/6W +/-5% 1 R503
18-CB0751-JNX RES. C.F. 750 OHM 1/6W +/-5% 1 R506
18-CB0751-JNX RES. C.F. 750 OHM 1/6W +/-5% 1 R509
18-CD0104-JNX RES. C.F. 100K OHM 1/4W +/-5% 1 R521
18-FE0272-JNX RES. M.O. 2.7K OHM 1/2W +/-5% 1 R514
18-FE0272-JNX RES. M.O. 2.7K OHM 1/2W +/-5% 1 R518
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C507
26-EBP181-JCX CAP. CER 180PF 50V +/-5% CH 1 C512
26-EBP181-JCX CAP. CER 180PF 50V +/-5% CH 1 C511
26-EBP181-JCX CAP. CER 180PF 50V +/-5% CH 1 C510
26-EBP681-JCS CAP. CER 680 PF 50V +/-5% 1 C503
26-EBP681-JCS CAP. CER 680 PF 50V +/-5% 1 C502
26-EBP681-JCS CAP. CER 680 PF 50V +/-5% 1 C501
40-2113MH-CRC1X P.C.B. CRT BD 1
41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J501
10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D401
10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D402
10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D403
10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D404
10-1N4001-EBX DIODE 1N4001 (RECTIFIER) 1 D301
10-1N4002-EBX DIODE 1N4002 (RECTIFIER) 1 D405
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D602
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D601
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D307

10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D305
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D303
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D302
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D206
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D009
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D008
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D007
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D006
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D005
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D306
10-79C3V9-DBX DIODE ZENER 3V9 1/2W 5% 1 D304
10-79C5V1-DBX DIODE ZENER 5V1 1/2W 5% 1 D001
10-79C6V2-DBX DIODE ZENER 6V2 1/2W 5% 1 D204
10-79C6V2-DBX DIODE ZENER 6V2 1/2W 5% 1 D207
10-79C8V2-DBX DIODE ZENER 8V2 1/2W 5% 1 D406
11-A124ES-0BX TRANSISTOR PDTA124ES (PNP) 1 Q005
11-C124ES-0BX TRANSISTOR PDTC124ES (NPN) 1 Q001
11-C124ES-0BX TRANSISTOR PDTC124ES (NPN) 1 Q004
11-C124ES-0BX TRANSISTOR PDTC124ES (NPN) 1 Q212
11-C124ES-0BX TRANSISTOR PDTC124ES (NPN) 1 Q604
11-C144ES-0BX TRANSISTOR PDTC144ES (NPN) 1 Q211
11-SA1015-YBX TRANSISTOR ST2SA1015Y (PNP) 1 Q605
11-SA1015-YBX TRANSISTOR ST2SA1015Y (PNP) 1 Q210
11-SA1015-YBX TRANSISTOR ST2SA1015Y (PNP) 1 Q202
11-SA1015-YBX TRANSISTOR ST2SA1015Y (PNP) 1 Q003
11-SC1815-YBX TRANSISTOR 2SC1815-Y (NPN) 1 Q905
11-SC1815-YBX TRANSISTOR 2SC1815-Y (NPN) 1 Q209
11-SC1815-YBX TRANSISTOR 2SC1815-Y (NPN) 1 Q208
11-SC1815-YBX TRANSISTOR 2SC1815-Y (NPN) 1 Q203
11-SC1815-YBX TRANSISTOR 2SC1815-Y (NPN) 1 Q002
11-SC2482-0BX TRANSISTOR 2SC2482 1 Q401
11-SC3779-DBX TRANSISTOR 2SC3779D (RF AMPL) 1 Q101
18-CB0100-JNX RES. C.F. 10 OHM 1/6W +/-5% 1 J217
18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R009
18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R218
18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R228
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R415
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R924
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R922
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R920
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R902
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R901
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R234
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R116
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R051
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R029
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R013
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R406A
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R052
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R050
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R047
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R043
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R030
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R012
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R011
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R006
18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R307
18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R232
18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R031
18-CB0121-JNX RES. C.F. 120 OHM 1/6W +/-5% 1 R227

18-CB0122-JNX RES. C.F. 1.2K OHM 1/6W +/-5% 1 R007
18-CB0123-JNX RES. C.F. 12K OHM 1/6W +/-5% 1 R212
18-CB0151-JNX RES. C.F. 150 OHM 1/6W +/-5% 1 R117
18-CB0151-JNX RES. C.F. 150 OHM 1/6W +/-5% 1 R115
18-CB0153-JNX RES. C.F. 15K OHM 1/6W +/-5% 1 R315
18-CB0183-JNX RES. C.F. 18K OHM 1/6W +/-5% 1 R414
18-CB0220-JNX RES. C.F. 22 OHM 1/6W +/-5% 1 R005
18-CB0220-JNX RES. C.F. 22 OHM 1/6W +/-5% 1 R001
18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R401
18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R220
18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R238
18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R201
18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R202
18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R203
18-CB0222-JNX RES. C.F. 2.2K OHM 1/6W +/-5% 1 R055
18-CB0222-JNX RES. C.F. 2.2K OHM 1/6W +/-5% 1 R044
18-CB0223-JNX RES. C.F. 22K OHM 1/6W +/-5% 1 R913
18-CB0223-JNX RES. C.F. 22K OHM 1/6W +/-5% 1 R912
18-CB0223-JNX RES. C.F. 22K OHM 1/6W +/-5% 1 R215
18-CB0224-JNX RES. C.F. 220K OHM 1/6W +/-5% 1 R206
18-CB0271-JNX RES. C.F. 270 OHM 1/6W +/-5% 1 R217
18-CB0271-JNX RES. C.F. 270 OHM 1/6W +/-5% 1 R233
18-CB0303-JNX RES. C.F. 30K OHM 1/6W +/-5% 1 R205
18-CB0331-JNX RES. C.F. 330 OHM 1/6W +/-5% 1 R219
18-CB0332-JNX RES. C.F. 3.3K OHM 1/6W +/-5% 1 R046
18-CB0332-JNX RES. C.F. 3.3K OHM 1/6W +/-5% 1 R218A
18-CB0333-JNX RES. C.F. 33K OHM 1/6W +/-5% 1 R602
18-CB0392-JNX RES. C.F. 3.9K OHM 1/6W +/-5% 1 R213
18-CB0392-JNX RES. C.F. 3.9K OHM 1/6W +/-5% 1 R214
18-CB0470-JNX RES. C.F. 47 OHM 1/6W +/-5% 1 R002
18-CB0471-JNX RES. C.F. 470 OHM 1/6W +/-5% 1 R208
18-CB0471-JNX RES. C.F. 470 OHM 1/6W +/-5% 1 R119
18-CB0472-JNX
CARBON RES. C.F. 4.7K OHM 1/6W +/-5%
1 R003
18-CB0472-JNX
CARBON RES. C.F. 4.7K OHM 1/6W +/-5%
1 R004
18-CB0472-JNX
CARBON RES. C.F. 4.7K OHM 1/6W +/-5%
1 R015
18-CB0472-JNX
CARBON RES. C.F. 4.7K OHM 1/6W +/-5%
1 R311
18-CB0473-JNX RES. C.F. 47K OHM 1/6W +/-5% 1 R245
18-CB0473-JNX RES. C.F. 47K OHM 1/6W +/-5% 1 R216
18-CB0560-JNX RES. C.F. 56 OHM 1/6W +/-5% 1 R114
18-CB0561-JNX RES. C.F. 560 OHM 1/6W +/-5% 1 R209
18-CB0564-JNX RES. C.F. 560K OHM 1/6W +/-5% 1 R210
18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R028
18-CB0683-JNX RES. C.F. 68K OHM 1/6W +/-5% 1 R211
18-CB0751-JNX RES. C.F. 750 OHM 1/6W +/-5% 1 R008
18-CB0820-JNX RES. C.F. 82 OHM 1/6W +/-5% 1 R903
18-CB0820-JNX RES. C.F. 82 OHM 1/6W +/-5% 1 R923
18-CB0821-JNX RES. C.F. 820 OHM 1/6W +/-5% 1 R118
18-CB0822-JNX RES. C.F. 8.2K OHM 1/6W +/-5% 1 R606
18-CB0822-JNX RES. C.F. 8.2K OHM 1/6W +/-5% 1 R237
18-CD0100-JNX RES. C.F. 10 OHM 1/4W +/-5% 1 R027
18-CD0101-JNX RES. C.F. 100 OHM 1/4W +/-5% 1 R621
18-CE0513-JNX RES. C.F. 51K OHM 1/2W +/-5% 1 R831
18-DB0103-FNX RES. M.F. 10K OHM 1/6W +/-1% 1 R302
18-DB0104-FNX RES. M.F. 100K OHM 1/6W +/-1% 1 R303
18-DB0153-FNX RES. M.F. 15K 1/6W +/-1% 1 R244
18-DB0223-FNX RES. M.F. 1/6W 22K OHM +/-1% 1 R306
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C004
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C023
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C025
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C220

25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C227
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C231
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C311
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C603
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C901
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C902
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C907
25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C016
25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C101
25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C240
25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C211
25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C900
25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C605
25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C903
25-BCB221-M1X CAP. ELEC 220 UF 16V +/-20% 1 C906
25-BCB221-M1X CAP. ELEC 220 UF 16V +/-20% 1 C418
25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C082
25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C423
25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C202
25-BDB221-M1X CAP. ELEC 220UF 25V +/-20% 1 C301
25-BEB101-M1X CAP. ELEC 100 UF 35V +/-20% 1 C302
25-BFB109-M1X CAP. ELEC 1 UF 50V +/-20% 1 C208
25-BFB109-M1X CAP. ELEC 1 UF 50V +/-20% 1 C008A
25-BFB109-M1X CAP. ELEC 1 UF 50V +/-20% 1 C203
25-BFB109-M1X CAP. ELEC 1 UF 50V +/-20% 1 C916
25-BFB109-M1X CAP. ELEC 1 UF 50V +/-20% 1 C915
25-BFB109-M1X CAP. ELEC 1 UF 50V +/-20% 1 C214
25-BFB220-M1X CAP. ELEC 22 UF 50V +/-20% 1 C106
25-BFB478-M1X CAP. ELEC 0.47 UF 50V +/-20% 1 C218
25-BFB479-M1X CAP. ELEC 4.7 UF 50V +/-20% 1 C304
25-BFB479-M1X CAP. ELEC 4.7 UF 50V +/-20% 1 C310
25-BFB479-M1X CAP. ELEC 4.7 UF 50V +/-20% 1 C104
25-BFB479-M1X CAP. ELEC 4.7 UF 50V +/-20% 1 C216
25-BHB100-M1X CAP. ELEC 10 UF 100V +/-20% 1 C420
25-MFB228-K1X CAP.ELEC 0.22UF 50V +/-10% 1 C205
25-MFB478-K1X CAP.ELEC 50V 0.47UF +/-10% 1 C236
25-MFB478-K1X CAP.ELEC 50V 0.47UF +/-10% 1 C234
26-AIC102-KBX CAP. CER 1000 PF 500V +/-10% B 1 C401
26-AIC102-KBX CAP. CER 1000 PF 500V +/-10% B 1 C404
26-AIC391-KBX CAP. CER 390 PF 500V +/-10% B 1 C409
26-EBP101-JCS CAP. CER 100 PF 50V +/-5% 1 C002
26-EBP101-JCS CAP. CER 100 PF 50V +/-5% 1 C001
26-EBP102-KBS CAP. CER 1000 PF 50V +/-20% 1 C219
26-EBP102-KBS CAP. CER 1000 PF 50V +/-20% 1 C112
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C228
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C221
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C024
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C081
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C102
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C105
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C212
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C201
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C110
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C114
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C230
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C233
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C239
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C241
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C417
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C425

26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C020
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C019
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C017
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C005
26-EBP152-KBS CAP. CER 1500PF 50V +/-10% 1 C209
26-EBP181-JCS CAP. CER 180 PF 50V +/-5% 1 C207
26-EBP222-KBS CAP. CER 2.2 NF 50V +/-10% 1 C014
26-EBP270-JCS CAP. CER 27 PF 50V +/-5% 1 C011
26-EBP272-KBS CAP. CER 2700PF 50V +/-10% 1 C210
26-EBP331-JCS CAP. CER 330PF 50V +/-5% 1 C018
26-EBP390-JCS CAP. CER 39PF 50V +/-5% 1 C022
26-EBP390-JCS CAP. CER 39PF 50V +/-5% 1 C021
26-EBP391-JCS CAP. CER 390PF 50V +/-5% 1 C412
26-EBP391-JCS CAP. CER 390PF 50V +/-5% 1 C403
26-EBP470-JZX CAP. CER 47PF 50V +/-5% SL 1 C424
27-MBC103-J0X CAP. M.P.E 0.01UF 63V+/-5% 1 C215
27-MBC104-J0X CAP. M.P.E 0.1 UF 63V +/-5% 1 C909
27-MBC104-J0X CAP. M.P.E 0.1 UF 63V +/-5% 1 C610
27-MBC104-J0X CAP. M.P.E 0.1 UF 63V +/-5% 1 C309
27-MBC104-J0X CAP. M.P.E 0.1 UF 63V +/-5% 1 C242
27-MBC224-J0X CAP. M.P.E 0.22UF 63V +/-5% 1 C305
27-MBC474-J0X CAP. M.P.E 0.47UF 63V +/-5% 1 C601
27-MBC474-J0X CAP. M.P.E 0.47UF 63V +/-5% 1 C602
27-PBC222-J0X CAP. P.E 0.0022UF 63V +/-5% 1 C213
27-PBC222-J0X CAP. P.E 0.0022UF 63V +/-5% 1 C204
27-PBC472-J0X CAP. P.E 0.0047UF 63V +/-5% 1 C422
27-PBC472-J0X CAP. P.E 0.0047UF 63V +/-5% 1 C607
27-PBC472-J0X CAP. P.E 0.0047UF 63V +/-5% 1 C608
27-PBC822-J0X CAP. P.E 0.0082UF 63V +/-5% 1 C235
34-A109K0-1IX COIL CHOKE 1 UH +/-10% 1 L103
34-A109K0-1IX COIL CHOKE 1 UH +/-10% 1 L102
34-A220K0-1IX COIL PL - 22UH +/-10% LGA0305-220K 1 L201
34-R100J2-0EX COIL PL - 10 UH +/-5% 1 L002
34-R220J2-0EX COIL PL - 22 UH +/-5% 1 L208
34-R220J2-0EX COIL PL - 22 UH +/-5% 1 L207
34-R330J2-0EX COIL PL - 33 UH +/-5% 1 L080
34-R330J2-0EX COIL PL - 33 UH +/-5% 1 L202
34-R829J2-0EX COIL PL - 8.2 UH +/-5% 1 L204
41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J305
41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 L101
41-WJ0055-B00 WIRE BARE JUMPER 5.5 MM 1 J922
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 J001
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 J907
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 R200
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 R204
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 R207
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 R249
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 J211
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 J101
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 J009A
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 J210
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 J203
41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J301
41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J208
41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J010
41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J223
41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J012
41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J011
41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J217A
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J022

41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J215
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J018
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J218
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J225
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J303
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J602
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J901
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J913
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J914
41-WJ0080-B00 WIRE BARE JUMPER 8 MM 1 J919
41-WJ0080-B00 WIRE BARE JUMPER 8 MM 1 J903
41-WJ0080-B00 WIRE BARE JUMPER 8 MM 1 J108
41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J302
41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J219
41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J209
41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J206
41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J306
41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J205
41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J920
41-WJ0090-B00 WIRE BARE JUMPER 9MM 1 J212
41-WJ0090-B00 WIRE BARE JUMPER 9MM 1 J904
41-WJ0095-B00 WIRE BARE JUMPER 9.5MM 1 J601
41-WJ0095-B00 WIRE BARE JUMPER 9.5MM 1 J231
41-WJ0095-B00 WIRE BARE JUMPER 9.5MM 1 J230
41-WJ0095-B00 WIRE BARE JUMPER 9.5MM 1 J229
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J003
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J017
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J102
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J110
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J111
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J221
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J402
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J910
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J911
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J917
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J002A
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J002
41-WJ0105-B00 WIRE BARE JUMPER 10.5MM 1 J304
41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 J016
41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 J226
41-WJ0115-B00 WIRE BARE JUMPER 11.5MM 1 J604
41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 R317
41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J216
41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J106
41-WJ0130-B00 WIRE BARE JUMPER 13MM 1 J006
41-WJ0130-B00 WIRE BARE JUMPER 13MM 1 J204
41-WJ0135-B00 WIRE BARE JUMPER 13.5MM 1 J014
41-WJ0140-B00 WIRE BARE JUMPER 14MM 1 J005
41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 L402
41-WJ0160-B00 WIRE BARE JUMPER 16MM 1 J105
41-WJ0165-B00 WIRE BARE JUMPER 16.5MM 1 J220
41-WJ0165-B00 WIRE BARE JUMPER 16.5MM 1 J013
41-WJ0170-B00 WIRE BARE JUMPER 17MM 1 J401
41-WJ0175-B00 WIRE BARE JUMPER 17.5MM 1 R045
41-WJ0195-B00 WIRE BARE JUMPER 19.5MM 1 J003A
41-WJ0200-B00 WIRE BARE JUMPER 20MM 1 J233
66-343730-0B0 HOLLOW RIVET 1.6MMX3.0MMX3.2MM 9 FOR T402
66-343730-0B0 HOLLOW RIVET 1.6MMX3.0MMX3.2MM 4 FOR C421,C406B
66-343730-0B0 HOLLOW RIVET 1.6MMX3.0MMX3.2MM 3 FOR Q402
66-343730-0B0 HOLLOW RIVET 1.6MMX3.0MMX3.2MM 2 FOR L411

66-343730-0B0 HOLLOW RIVET 1.6MMX3.0MMX3.2MM 2 FOR L412
66-343740-0B0 HOLLOW RIVET (2.3MMX4.0MMX3.5MM) 2 FOR R402
10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D802
10-0RL255-EBX
DIODE RL255 OR RL206(POWER RECTIFIER)
1 D815
10-0RL255-EBX
DIODE RL255 OR RL206(POWER RECTIFIER)
1 D816
10-0RL255-EBX
DIODE RL255 OR RL206(POWER RECTIFIER)
1 D817
10-0RL255-EBX
DIODE RL255 OR RL206(POWER RECTIFIER)
1 D818
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D805
10-1SS136-ABX DIODE 1SS136 1 D804
10-1SS136-ABX DIODE 1SS136 1 D835
10-79C8V2-DBX DIODE ZENER 8V2 1/2W 5% 1 D839
10-HS16VC-DBX DIODE 500MW 16HSC 1 D838
10-HS6V2B-DBX DIODE 6V2 500MW 1 D840
11-SC1815-YBX TRANSISTOR 2SC1815-Y (NPN) 1 Q832
11-SC1815-YBX TRANSISTOR 2SC1815-Y (NPN) 1 Q831
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R809
18-CB0183-JNX RES. C.F. 18K OHM 1/6W +/-5% 1 R844
18-CB0183-JNX RES. C.F. 18K OHM 1/6W +/-5% 1 R838
18-CB0332-JNX RES. C.F. 3.3K OHM 1/6W +/-5% 1 R834
18-CB0392-JNX RES. C.F. 3.9K OHM 1/6W +/-5% 1 R807
18-CB0472-JNX
CARBON RES. C.F. 4.7K OHM 1/6W +/-5%
1 R806
18-CB0682-JNX RES. C.F. 6.8K OHM 1/6W +/-5% 1 R850
18-CD0100-JNX RES. C.F. 10 OHM 1/4W +/-5% 1 R851
18-CD0220-JNX RES. C.F. 22 OHM 1/4W +/-5% 1 R811A
18-CD0221-JNX RES. C.F. 220 OHM 1/4W +/-5% 1 R833
18-CD0392-JNX RES. C.F. 3.9K OHM 1/4W +/-5% 1 R835
18-CD0471-JNX RES. C.F. 470 OHM 1/4W +/-5% 1 R811
18-CE0479-JNX RES. C.F. 4.7 OHM 1/2W +/-5% 1 R832
18-DD0104-FNX RES. M.F 100K OHM 1/4W +/-1% 1 R804
18-DD0912-FNX RES. M.F. 9.1K OHM 1/4W +/-1% 1 R804A
18-KE0105-JN3 RES. H.VOLT. CC 1M OHM 1/2W +/-5% 1 R802
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C812
25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C845
26-ABC101-JZX CAP. CER 100 PF 50V +/-5% SL 1 C814
26-ABC104-ZFX CAP. CER 0.1 UF 50V +80-20% F 1 C842
26-ABC104-ZFX CAP. CER 0.1 UF 50V +80-20% F 1 C831
26-ABC104-ZFX CAP. CER 0.1 UF 50V +80-20% F 1 C813
26-ABC221-JZX CAP. CER 220 PF 50V +/-5% SL 1 C841
26-ABC471-JZX CAP. CER 470 PF 50V +/-5% SL 1 C851
26-EBP102-KBS CAP. CER 1000 PF 50V +/-20% 1 C804A
26-EBP102-KBS CAP. CER 1000 PF 50V +/-20% 1 C848
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C844
27-MBC104-J0X CAP. M.P.E 0.1 UF 63V +/-5% 1 C850
41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 R820
41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 R821
41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 R822
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J821
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J809
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 D838A
41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J812
41-WJ0090-B00 WIRE BARE JUMPER 9MM 1 J805
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 R807A
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J820
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J822
41-WJ0105-B00 WIRE BARE JUMPER 10.5MM 1 J824
41-WJ0115-B00 WIRE BARE JUMPER 11.5MM 1 J832
41-WJ0120-B00 WIRE BARE JUMPER 12MM 1 J823
41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J804
41-WJ0135-B00 WIRE BARE JUMPER 13.5MM 1 J833
41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J826

41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J802
41-WJ0160-B00 WIRE BARE JUMPER 16MM 1 J825
41-WJ0165-B00 WIRE BARE JUMPER 16.5MM 1 J831
41-WJ0175-B00 WIRE BARE JUMPER 17.5MM 1 J807
41-WJ0190-B00 WIRE BARE JUMPER 19MM 1 J811
41-WJ0195-B00 WIRE BARE JUMPER 19.5MM 1 J828
41-WJ0195-B00 WIRE BARE JUMPER 19.5MM 1 J829
41-WJ0200-B00 WIRE BARE JUMPER 20MM 1 J830
66-343730-0B0 HOLLOW RIVET 1.6MMX3.0MMX3.2MM 4 FOR T803
66-343730-0B0 HOLLOW RIVET 1.6MMX3.0MMX3.2MM 10 FOR C835,C801,L804,D831,D830
66-343730-0B0 HOLLOW RIVET 1.6MMX3.0MMX3.2MM 3 FOR RT801
66-343730-0B0 HOLLOW RIVET 1.6MMX3.0MMX3.2MM 4 FOR T801
66-343740-0B0 HOLLOW RIVET (2.3MMX4.0MMX3.5MM) 8 FOR R808,R836,C806,P801
18-CB0222-JNX RES. C.F. 2.2K OHM 1/6W +/-5% 1 R016A
18-CB0470-JNX RES. C.F. 47 OHM 1/6W +/-5% 1 R018A
40-14E10H-IRB1X P.C.B. REMOTE HANDSET BD 1
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 R013A
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 J001
11-C124ES-0BX TRANSISTOR PDTC124ES (NPN) 1 Q904
11-C124ES-0BX TRANSISTOR PDTC124ES (NPN) 1 Q902
11-C124ES-0BX TRANSISTOR PDTC124ES (NPN) 1 Q006
11-SC1815-YBX TRANSISTOR 2SC1815-Y (NPN) 1 Q609
11-SC1815-YBX TRANSISTOR 2SC1815-Y (NPN) 1 Q603
11-SC1815-YBX TRANSISTOR 2SC1815-Y (NPN) 1 Q602
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R930
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R612A
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R613A
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R637
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R911
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R925
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R927
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R928
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R931
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R010
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R919
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R025
18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R917
18-CB0152-JNX RES. C.F. 1.5K OHM 1/6W +/-5% 1 R020
18-CB0182-JNX RES. C.F. 1.8K OHM 1/6W +/-5% 1 R021
18-CB0223-JNX RES. C.F. 22K OHM 1/6W +/-5% 1 R910
18-CB0223-JNX RES. C.F. 22K OHM 1/6W +/-5% 1 R909
18-CB0223-JNX RES. C.F. 22K OHM 1/6W +/-5% 1 R908
18-CB0223-JNX RES. C.F. 22K OHM 1/6W +/-5% 1 R907
18-CB0223-JNX RES. C.F. 22K OHM 1/6W +/-5% 1 R613
18-CB0223-JNX RES. C.F. 22K OHM 1/6W +/-5% 1 R612
18-CB0272-JNX RES. C.F. 2.7K OHM 1/6W +/-5% 1 R022
18-CB0432-JNX RES. C.F. 4.3K OHM 1/6W +/-5% 1 R023
18-CB0433-JNX RES. C.F. 43K OHM 1/6W +/-5% 1 R026
18-CB0682-JNX RES. C.F. 6.8K OHM 1/6W +/-5% 1 R024
18-CB0820-JNX RES. C.F. 82 OHM 1/6W +/-5% 1 R929
18-CE0479-JNX RES. C.F. 4.7 OHM 1/2W +/-5% 1 R918
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C919
25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C920
25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C921
25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C904
25-BCB221-M1X CAP. ELEC 220 UF 16V +/-20% 1 C009
25-BCB221-M1X CAP. ELEC 220 UF 16V +/-20% 1 C918
25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C926
25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C928
26-EBP102-KBS CAP. CER 1000 PF 50V +/-20% 1 C306

26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C905
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C927
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C925
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C917
40-2111SG-MAM1X P.C. B MAIN BD 1
41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 JP001
41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J906
41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J201
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 J905
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J916
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J912
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J603
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J915
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 D205
41-WJ0080-B00 WIRE BARE JUMPER 8 MM 1 J835
41-WJ0080-B00 WIRE BARE JUMPER 8 MM 1 J836
41-WJ0080-B00 WIRE BARE JUMPER 8 MM 1 J908
41-WJ0090-B00 WIRE BARE JUMPER 9MM 1 J909
T8-HS36R0-A123 ASS'Y-REMOTE 1
62-227680-0UA BRACKET ABS-KINGFA 606 (UO) 1
02-GND014-XX0 ASS"Y - CRT GND WIRE&HOUSE 1
36-DEG140-AX0 DEGAUSSING COIL 1080+20MM 1
42-50916D-XX0 SPEAKER 16 OHM 5W (50MMX90MM) 1 W601
42-50916D-XX0 SPEAKER 16 OHM 5W (50MMX90MM) 1 W602
44-14OFSS-CH3A CRT A34AGT13X53R 0.247 CRT01
44-14OFSS-CH4A CRT A34AGT13X53AR 0.753
46-27250H-02X HS 2P24 450/5 F/W TJC3-02H 1 P602H FOR M. BD P602
46-37144H-02X HS 2P 2468#22 450MM S11-2Y/7MM 1 P601H FOR M. BD P601
54-113970-0U0 PVC TUBE AWG NO.5 0.32 FOR SPK HOUSING
54-114000-00X FELT TAPE (150MMX19MMX0.3MM) 4 STICK ON FRONT CAB
55-EE10FC-1CN9M FRONT CABINET 1
56-B211LS-0HC5Z LENS 1
56-EE10FB-0HA5C FUSH BUTTON 1
56-EE10PK-0HA5C POWER KNOB 1
57-10654X-00F TWIST TIE NY66 10
58-DA71SI-2UI9D INLAY SIDE AV 1
59-130460-00X RUBBER PAD (25MMX7MM) 2 STICK FOR FOOTING CABINET
59-312160-000 SPEAKER RUBBER CUSHION 8
62-200990-1CN CABINET SIDE CATCHER 1
62-216340-0UN
HOLDER POWER CORD HIPS-KINGFA 113(VO)
1
62-377180-0HA CONECTOR 1
62-406120-0UN TRACK 1
62-416540-0CN5C SIDE AV BRACKET 1
63-B30080-AB4 S/T SCREW B 3 X 8 AB 1 MTG LENS & F. CAB.
63-B30080-AB4 S/T SCREW B 3 X 8 AB 3 MTG PUSH BUTTON & F. CAB.
63-S30100-AB4 S/T SCREW S 3 X 10 AB 2 MTG IR BD & F. CAB.
63-W30100-AB4 S/T SCREW W 3 X 10 AB 2 MTG SIDE AV BD & SIDE AV BKT
63-W30100-AB4 S/T SCREW W 3 X 10 AB 2 MTG SIDE AV BKT & F. CAB.
63-W30120-AB4 S/T SCREW W 3 X 12 AB 8 MTG SPK & F. CAB.
63-Z50250-AB4 S/T SCREW 5 X 25 4 MTG CRT & FRONT CAB.
67-2960LG-0A09A LOGO 1
67-X12668-0E0 SPRING CRT 6MMX40MMX0.5MM 1
67-X36975-0E2 SPRING 0.7X10X18MM 1
54-205140-000 SPACER CRT MOUNTING T=2MM 2 STICK R.CAB & M.BD
55-1475RC-5CN5F 1475REARCABINET 1
58-2106RI-8UI9D INLAY REAR AV 1
58-EE10MP-JKT9N PLATE MODEL NO. 1
62-314340-0UN FBT SUPPORTER HIPS-KINGFA 113 (VO) 1
62-345700-0UN
ATTACHMENT RAIL PIPS-KINGFA 113 (VO)
1
63-B40200-AB3 S/T SCREW B 4 X 20 AB 4 MTG FRONT & REAR CAB.

63-F30100-BT3 S/T SCREW F 3 X 10 BT 2 MTG RCA JACK & REAR CAB.
63-W30100-AB4 S/T SCREW W 3 X 10 AB 2 MTG M.BD TRACK & R. CAB.
63-W30100-AB4 S/T SCREW W 3 X 10 AB 2 MTG SUPPORTER & REAR CAB.
51-DC0243-0CH01 POWER CORD VDE PLUG W/HOUSING 1
62-227680-1UA FBT BRACKET 1
36-141390-000 CONVERTER 300/75 OHM(FOR NTSC) 0.848
36-141390-00X Antenna converter FYM-1 0.152
47-137000-000 ASS'Y - TWO ROD ANT. W/RIB 65CM 1
49-382380-BAT BATTERY 7# (R03P AAA SUM-4) 2
70-TCLSOC-WAR9A WARRANTY CARD 1
71-EBG510-161B3 LABEL SERIAL NO. 3 From EBG510161B-0001
71-TCLSOC-BAR9D LABEL BARCODE 2
72-EE10SG-X239A OPERATION MANUAL 1
74-022032-6WE1A POLYBAG 1
74-081081-80H1A POLYBAG 1
75-EE10LL-CC0 POLYFOAM 1
75-EE10LR-CC0 POLYFOAM 1
75-EE10UL-CC0 POLYFOAM 1
75-EE10UR-CC0 POLYFOAM 1
76-N14E10-0AT9T CARTON BOX 1
10-0BY228-F0X DIODE BY228 1 D409
10-CW574C-DJX DIODE CW574CD 1 D101
11-DD1555-0AX TRANSISTOR 3DD1555 1 Q402
13-00M24C-08P IC EEPROM 8K M24C08 (WRITE) 1 IC001
13-0L7805-CVS +5V 1.5A IC L7805CV 1 IC402
13-CW7809-CSS IC CS7809S 1 IC401
13-STV930-2BS IC STV9302B 1 IC301
13-TDA705-7AS IC TDA7057AQ (R/L AUDIO O/P) 1 IC601
18-EF0109-JGX RES. FUS. 1 OHM 1W +/-5% (LS) 1 R418
18-EF0109-JGX RES. FUS. 1 OHM 1W +/-5% (LS) 1 R409
18-EF0109-JGX RES. FUS. 1 OHM 1W +/-5% (LS) 1 R405
18-EF0109-JGX RES. FUS. 1 OHM 1W +/-5% (LS) 1 R403
18-EG0159-JHX RES. FUS. 1.5 OHM 2W +/-5% 1 R420
18-FF0102-JGX RES. M.O. 1K OHM 1W +/-5% 1 R408
18-FF0103-JGX RES. M.O. 10K OHM 1W +/-5% 1 R410
18-FF0123-JGX RES. M.O. 12K OHM 1W +/-5% 1 R406
18-FF0129-JGX RES. M.O. 1.2 OHM 1W +/-5% 1 R304
18-FF0391-JGX RES. M.O. 390 OHM 1W +/-5% 1 R336
18-FF0472-JGX RES. M.O. 4.7K OHM 1W +/-5% 1 R411
18-FG0153-JHX RES. M.O. 15K OHM 2W +/-5% 1 R404
18-FG0339-JHX RES. M.O. 3.3 OHM 2W +/-5% 1 R309
18-FH0479-JLX RES. M.O. 4.7 OHM 3W +/-5% 1 R620
18-GJ0332-JUX1 RES.C.C.5W 3.3KOHM +/-5% 1 R402
25-BCA102-M1X CAP. ELEC 1000 UF 16V +/-20% 1 C232
25-BDA471-M1X CAP. ELEC 470 UF 25V +/-20% 1 C217
25-BDA471-M1X CAP. ELEC 470 UF 25V +/-20% 1 C415
25-BDA471-M1X CAP. ELEC 470 UF 25V +/-20% 1 C604
25-BEA102-M1X CAP. ELEC 1000 UF 35V +/-20% 1 C413
25-BLA100-M1X CAP. ELEC 10 UF 250V +/-20% 1 C408
25-PJA470-M1X CAP.CELE 47UF/160V/+/-20% 1 C411
26-AMK331-JZX CAP. CER 330 PF 2KV +/-5% SL 1 C402
27-AGQ434-JSX CAP. M.PP 0.43UF 250V +/-5% 1 C421
27-AGQ563-J0X CAP. M.PP 0.056 UF 250V +/-5% 1 C410
27-ALR962-J0X CAP. M.PP 9600PF 1.6KV +/-5% 1 C406B
27-RCP333-J0X CAP. PP 0.033 UF 100V +/-5% 1 C405
36-HDR001-AX1 TRANSFOR HOR. DRIVE (MAGNETIC CORE) 1 T401
36-LIN580-XX1 COIL LINEARITY 58 UH 1 L412
36-WID231-XX2 COIL WIDTH 230 UH 1 L411
37-FAA001-BAA0A FLYBACK BSC25-0278Z 1 T402
45-OSC8M0-0Y0 CRYSTAL 8.0MHZ 1 X001

45-TRA4M5-0Y0 CER TRAP TPS 4.5MHZ 1 X201
46-12866W-02X PIN BASE *2 S11-02Y 1 P601 FOR FRONT CAB.(SPK)
46-20598W-04X PIN BASE *4 TJC1-4A 1 P401 FOR DY CONNECTER
46-33079W-02X PIN BASE *2 TJC3-2A 1 P602 FOR FRONT CAB.(SPK)
46-33079W-05X PIN BASE *5 TJC3-5A 1 P201 FOR CRT BD P503
46-35107W-03X PIN BASE EH-3A 1 P001
46-35179W-04X PIN BASE TJC3-4A 1 P402 FOR CRT BD P502
57-10654X-00F TWIST TIE NY66 3
64-B30100-104 M/C SCREW B 3 X 10 2 FOR IC601
64-P30060-104 M/C SCREW P 3 X 6 2 FOR IC401 & IC402
64-P30100-104 M/C SCREW P 3 X 10 2 FOR Q402 & IC301
65-Z30050-23M NUT M 3 2 FOR Q402 & IC301
67-H24249-2M2 HEAT SINK 1 FOR IC402
67-H24249-3M2 HEAT SINK 1 FOR IC401
67-H30752-3A0 HEAT SINK 2 FOR IC301 & Q402
67-H34423-EA0 HEAT SINK 1 FOR IC601
10-00RU3C-F0X DIODE RU3C (FAST RECTIFIER) 1 D831
10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D833
10-0RU3YX-F0X DIODE RU3YX (FAST RECTIFIER) 1 D830
10-HER108-FBX DIODE HER108 1 D806
11-SC2688-LAX TRANSISTOR 2SC2688L (NPN) 1 Q830
11-SK2996-0AX TRANSISTOR 2SK2996 (MOS) 1 Q801
13-0HPC92-2CP PHOTO COUPLER HPC922-C 1 IC802
13-44608P-40P IC MC44608P40G 1 IC801
18-FG0333-JHX RES. M.O. 33K OHM 2W +/-5% 1 R837
18-GJ0103-KUX1 RES.C.C.5W 10KOHM +/-10% 1 R836
18-GJ0223-KUX1 RES.C.C.5W 22KOHM +/-10 1 R808
18-KF0825-JH3 RES. H.VOLT.CC 8.2M OHM 1W +/-5% 1 R812
18-RG0228-JHX RES. WIRE ROUND 0.22 OHM 2W +/-5% 1 R810
20-TR103H-5CX TRIMMER B10K HORIZ TYPE 1 VR830
22-NTC479-XX0 NTC 4.7 OHM +/-18% NTC4.7D2-14 1 RT802
22-PTC200-XX1 PTC 20 OHM +/-20% 1 RT801
25-BCA102-M1X CAP. ELEC 1000 UF 16V +/-20% 1 C849
25-BDA102-M1X CAP. ELEC 1000 UF 25V +/-20% 1 C843
25-BDA222-M1S CAP. ELEC 25V/2200UF/+/-20% 1 C832
25-BMJ221-M1X CAP. ELEC 220 UF 400V +/-20% 1 C806
25-PJG101-M1X CAP.CELE 100UF/160V/+/-20% 1 C835
26-AGK221-KRX CAP. CER 220 PF 250V +/-10% 1 C830
26-AIM103-KBX CAP. CER 0.01UF 500V +/-10% B 1 C805
26-AIM103-KBX CAP. CER 0.01UF 500V +/-10% B 1 C834
26-AKK221-KRX CAP. CER 220 PF 1KV +/-10% 1 C833
26-AMK102-KRX CAP. CER 1000 PF 2KV +/-10% R 1 C815
26-APK222-ME4 CAP. CER 2200PF 400VAC+/-20% E 1 C816
26-APK471-KBX CAP. CER 470PF 400VAC +/-10% B 1 C804
26-APK471-KBX CAP. CER 470PF 400VAC +/-10% B 1 C803
26-AQK472-ZFX CAP. CER 4700PF 250VAC +80%-20% F 1 C807
26-AQK472-ZFX CAP. CER 4700PF 250VAC +80%-20% F 1 C808
27-AQT224-MV3 CAP.M.PP 0.22UF 250VAV +/-20% 1 C801
27-MBC104-J0X CAP. M.P.E 0.1 UF 63V +/-5% 1 并在R838上
27-RJP472-J0X CAP. PP 0.0047 UF 630V +/-5% 1 C809
34-R100K2-1BX COIL CHOKE 10 UH +/-10% 1 L843
34-R101K2-1BX COIL CHOKE 100 UH +/-10% 1 L804
35-139730-00X FERR. BEAD BF60 2 FOR D831
35-139730-00X FERR. BEAD BF60 2 FOR D833
35-139730-00X FERR. BEAD BF60 2 FOR D830
35-139730-00X FERR. BEAD BF60 2 FOR D806
36-LIF022-AX0 LINE FILTER 1 T801
36-TRF110-XX0 TRANSFORMER 1 T803
46-10962W-02X PIN BASE *2 TJC2-2A 1 P801
64-B30100-104 M/C SCREW B 3 X 10 1 FOR Q801

66-20516X-0B0 FUSE HOLDER 2 FOR FUSE
67-H35984-5A0 HEAT SINK 1 FOR Q801
71-DYP000-WX1 LABEL 1 STICK ON HEAT SINK
07-457FF5-NX8 TUNER TEDH9-251A 1 TU101
13-000040-53P IC 4053 (ANALOG SW) 1 IC901
13-000040-66P IC 4066 (ANALOG SW.) 1 IC902
13-A21V01-TOP MCU 8823KRNG(TCL-A21V01-TO) 1 IC201
45-SAWF18-590 SAW FILTER F1859 1 Z101
46-28559W-02X PIN BASE *2 TJC1-2A 1 P802 FOR POWER CORD
46-33079W-04X PIN BASE *4 TJC3-4A 1 P005 P2 - P5 FOR IR BD P002A
46-33079W-05X PIN BASE *5 TJC3-5A 1 P904 P3 - P7 FOR SIDE AV BD
47-RCA035-XX0 RCA JACK AV-3.2-6W-K 1 P901
48-TAC002-XX0 TACT SWITCH 1 S006
48-TAC002-XX0 TACT SWITCH 1 S005
48-TAC002-XX0 TACT SWITCH 1 S004
48-TAC002-XX0 TACT SWITCH 1 S002
48-TAC002-XX0 TACT SWITCH 1 S001
48-TAC002-XX0 TACT SWITCH 1 S003
48-TAC009-XX0 SW. TACT K66T-1C-2.5-G-14 1 S008A
50-03150D-1US7 FUSE 250V/3.15A 1 F801
70-271510-00A SERVICE CARD 1 FOR PRODUCTION USE
71-270870-0A9 LABEL 2
11-SA1015-YBX TRANSISTOR ST2SA1015Y (PNP) 1 Q510
11-SC2482-0BX TRANSISTOR 2SC2482 1 Q503
11-SC2482-0BX TRANSISTOR 2SC2482 1 Q502
11-SC2482-0BX TRANSISTOR 2SC2482 1 Q501
18-FE0272-JNX RES. M.O. 2.7K OHM 1/2W +/-5% 1 R515
18-FG0123-JHX RES. M.O. 12K OHM 2W +/-5% 1 R512
18-FG0123-JHX RES. M.O. 12K OHM 2W +/-5% 1 R511
18-FG0123-JHX RES. M.O. 12K OHM 2W +/-5% 1 R510
25-BCB221-M1X CAP. ELEC 220 UF 16V +/-20% 1 C508
25-BLA100-M1X CAP. ELEC 10 UF 250V +/-20% 1 C506
26-AIM103-KBX CAP. CER 0.01UF 500V +/-10% B 1 C504
26-AMK221-KBX CAP. CER 220PF 2KV +/-10% B 1 C505
26-EBP103-ZF1 CAP CER 50V 2.5MM 10KpF -20%+80% 1 C514
35-139730-00X FERR. BEAD BF60 2 FOR C514 (L505 & L506)
46-10967W-01X PIN BASE *1 TJC1-1A 1 P503
46-33624H-04X HS 3P 2468#24 270 TJC3-4Y/SCN-4Y 1 P502 FOR M. BD P402
46-35038H-05X HS 5P24 380 TJC3-5Y/SCN-5Y 1 P501 FOR M.BD P201
47-CRT001-XX1 SOCKET CRT GZS8-6-AC 1 S501
40-14E10H-SIA1X P.C.B. SIDE AV BD 1
41-WJ0060-B00 WIRE BARE JUMPER 6MM 1 J1102
46-35038H-05X HS 5P24 380 TJC3-5Y/SCN-5Y 1 P904B R - V FOR M.BD P904
47-RCA001-XX0 RCA SOCKET AV-8.4-6 (RED) 1 P1103
47-RCA002-XX0 RCA SOCKET AV-8.4-6 (WHITE) 1 P1102
47-RCA003-XX0 RCA SOCKET AV-8.4-6 (YELLOW) 1 P1101
02-IRR001-XX1 IR RECEIVER MODULE HRM380017 1 IR1001
14-LED05R-XX1 LED RED FB205 1 D051C
25-BCB220-M1X CAP. ELEC 22 UF 16V +/-20% 1 C011A
46-CD016T-04J01 HS 4P UL2468#24 L=160MM 1 P002A FOR M. BD P005
62-226920-0HA LED HOLDER ABS-LG H121 (HB) 1
90-269080-ZU0U CLEAN COATING TC-131L 14KG/BARREL 0.1
54-114000-00X FELT TAPE (150MMX19MMX0.3MM) 4 STICK ON REAR CAB.
59-130460-00X RUBBER PAD (25MMX7MM) 2 STICK ON REAR CAB.(FOOTING)

Alignment Procedure of M123AColor TV

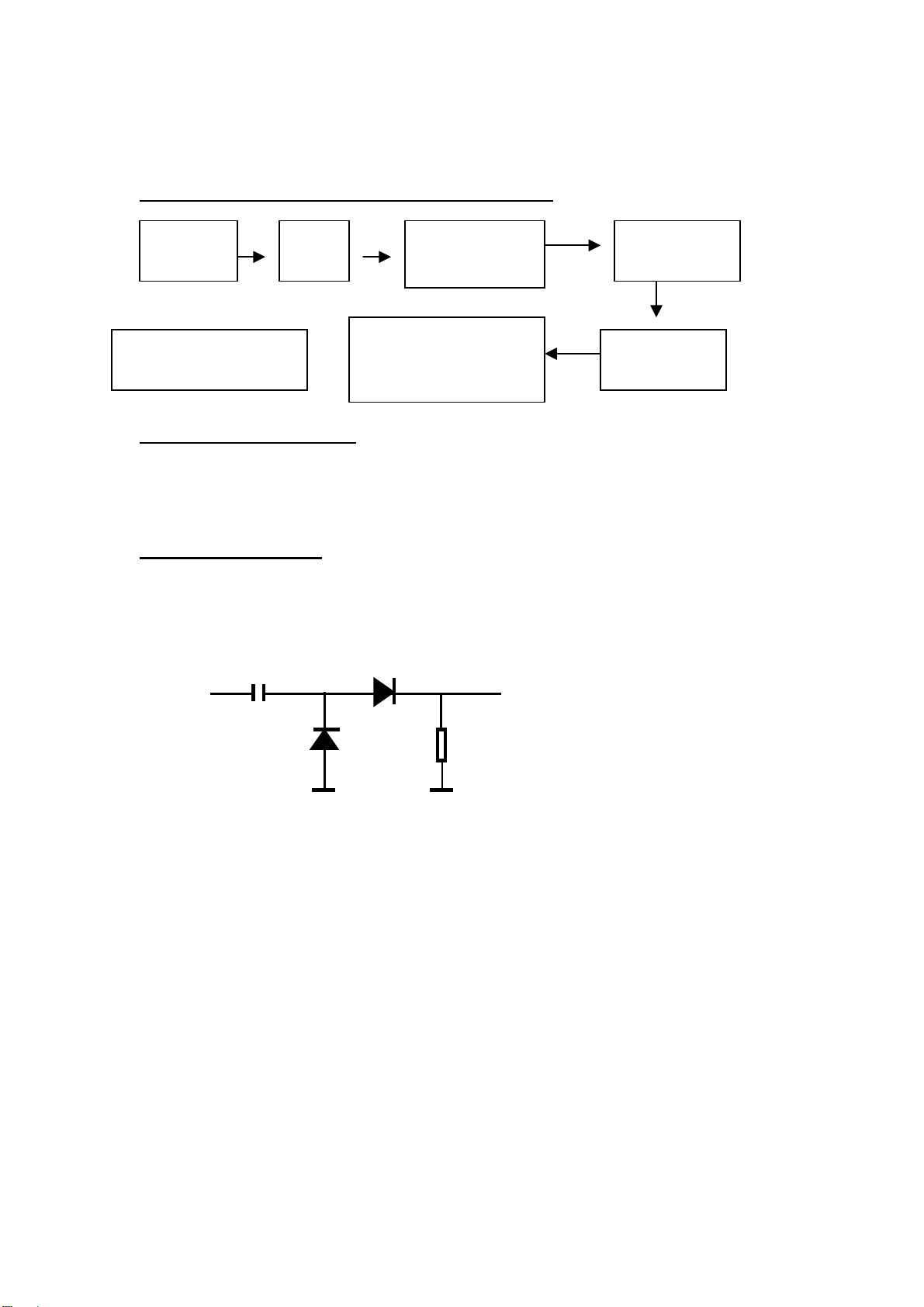

1. FLOWCHART OFALIGNMENT PROCEDURE
2 Adjustment of B+ voltage
1) Apply 120VAC(±5V) to mains power input, and Philips standard testing pattern
to RF input.
2) Adjust VR830 in STANDARD mode until voltage at TP2 (B+) is 106V ±0.5V.
3. RFAGC adjustment
Observe monitor the collector waveform of Q101 with the probe of Oscilloscope as
illustration below. Select channel 2 (>70dB) from the antenna input. Enter D-mode,
select menu6 to adjust RFAGC item until the monitor peak value to 0.8Vp-p.
IN60
3Pf
输出
输入
4. Screen & Focus voltage adjustment
Apply pattern signal in normal status, enter D①-mode, press “TV/AV” button to turn
off the vertical output.
Adjust the SCRREEN switch on the flyback transformer to make a horizo②ntal
shining line just visible on the screen.
Turn on the vertical output, adjust the “FOCUS” on the flyback transformer to③
obtain the optimum focus.
5. White balance adjustment
1)Apply the black and white pattern in normal status;
2)Alignment of normal color temperature
① Change Color Temperature to normal status
② Use a color analyzer to measure the black side of the screen. By changing the
value of RC, GC and BC, set the reading of the color analyzer to X=284, Y=299.
B+
adjustment
AGC Screen & Focus
adjustment
White balance
adjustment
Sub-brightness
adjustment
Pincushion correction &
Horizontal Amplitude
adjustment
Center & Amplitude an
d
OSD adjustment
INPUT OUTPUT

③ Use a color analyzer to measure the white side of the screen. By changing the
value of GD, BD, set the reading of the color analyzer to X=284, Y=299.
④ Separately set the brightness and contrast from min. to max., repeat the step 2 and
3 until the reading of the color analyzer is correct.
3)Alignment of warm color temperature
①Change Color Temperature to warm status
②Use a color analyzer to measure the black side of the screen. By changing the value
of RC-W, GC-W and BC-W, set the reading of the color analyzer to X=296, Y=294.
③Use a color analyzer to measure the white side of the screen. By changing the value
of GD-W, BD-W set the reading of the color analyzer to X=296, Y=294.
④Separately set the brightness and contrast from min. to max., repeat the step 2 and 3
until the reading of the color analyzer is correct.
4)Alignment of cold color temperature
①Change Color Temperature to cold status
②Use a color analyzer to measure the black side of the screen. By changing the value
of RC-C, GC-C BC-C , set the reading of the color analyzer to X=279, Y=265.
③Use a color analyzer to measure the white side of the screen. By changing the value
of GD-C, BD-C, set the reading of the color analyzer to X=279, Y=265.
④Separately set the brightness and contrast from min. to max., repeat the step 2 and 3
until the reading of the color analyzer is correct
Note: Provided the production line is equipped with the self- White balance
adjusting equipment, white balance of M123A chassis can be adjusted automatically
as following: Press “I2C BUS” button under factory mode, the TV set will adjust
automatically.
6. Adjustment of Sub-brightness,
① Apply the Grey-scale/Color bar (NTSC signal) to the AV input, in normal status.
② Select BRTC to adjust the sub-brightness, until that the 2nd dark bar of 8 level
Grey scale just can be seen.
7. PAL picture geometric adjustment
menu 3
HPOS6/HPOS5(HZ horizontal center of 60/50 HZ Source)
Menu 2
HIGH6/HIGH5(verticalamplitude)
VCEN5/VCEN6(position of vertical center)
VP60/VP50(vertical position)
VLIN6/VLIN5(vertical linearity)
VSC6/VSC5(V-S Correction)
8 initialization
press sound-effect under factory mode, the set will initialize, until “OK” appears
on the screen which means the initialization is finished. After initialization, the set
will quit factory mode automatically.
This manual suits for next models
1
Table of contents
Other TCL TV manuals
