CCDD--PP66000000//CCDD--3300
SERVICE MANUAL
Compact Disc Player
Effective : March, 2000 D00551700A
CONTENTS
1 SPECIFICATIONS ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・2
仕様
2 ADJUSTMENT AND CHECKS ・・・・・・・・・・・・・・・・・・3
調整と確認
3 EXPLODED VIEWS AND PARTS LIST ・・・・・・・・・・6
分解図とパーツリスト
4 PC BOARDS AND PARTS LIST ・・・・・・・・・・・・・・・10
基板図とパーツリスト
5 INCLUDED ACCESSORIES ・・・・・・・・・・・・・・・・・・・13
付属品
6 BLOCK DIAGRAM ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・14
ブロックダイアグラム

1 SPECIFICATIONS
仕 様
2
CD-P6000/CD-30
CD-P6000
ピックアップ・システム .......................................... 光学式3ビーム
デジタルフィルター .............................. 8倍オーバーサンプリング
周波数特性 .......................................... 20〜20,000Hz(±0.5dB)
エラー訂正方式 .......................................................................... CIRC
SN比 .................................................................... 96dB以上(1kHz)
全高調波歪率 ...................... 0.008％(1kHz、PitchControlOff)
出力電圧........................................................................ 2±0.5Vrms
電源...................................................................... 100V、50-60Hz
消費電カ ...................................................................................... 12W
外形寸法(幅、高さ、奥行) ........................ 435×101×301mm
重量............................................................................................ 4.5kg
付属品.................................................................... 入出カコード（1）
リモートコントロールRC-728（1）
乾電池（単4型）（2）
取扱説明書（1）
保証書（1）
CD-30
ピックアップ・システム .......................................... 光学式3ビーム
デジタルフィルター .............................. 8倍オーバーサンプリング
周波数特性 .......................................... 20〜20,000Hz(±0.5dB)
エラー訂正方式 .......................................................................... CIRC
SN比 .................................................................... 96dB以上(1kHz)
全高調波歪率 ...................... 0.008％(1kHz、PitchControlOff)
出力電圧........................................................................ 2±0.5Vrms
ヘッドホン出力 .............................................. 1±0.3Vrms(30Ω)
電源...................................................................... 100V、50-60Hz
消費電カ ...................................................................................... 12W
外形寸法(幅、高さ、奥行) ........................ 435×101×301mm
重量............................................................................................ 4.5kg
付属品............................................................ ピンプラグコード（1）
ラックマウント金具 L（1）
ラックマウント金具 R（1）
各種ビス M3×12（4）、M5×12（4）
M3用ワッシャー（4）
M5用ワッシャー（4）
取扱説明書（1）
機器保証書
● 仕様および外観は、改善のため予告なく変更することがあり
ます。
CD-P6000
Pickup: ......................................................3 beam tracking system
Frequency Response: ....................................20Hz - 20kHz ±0.5dB
Harmonic Distortion: ........................................< 0.0015 % (1kHz)
Signal-to-Noise Ratio (S/N): ............................> 96dB (1kHz, 0dB)
Pitch Control: ........................................................................±12%
Wow and Flutter: ........................................Below measurable limit
Power Requirements:............................................230 V AC, 50 Hz
Power Consumption: ..............................................................12 W
Dimensions (W x H x D):................................435 x 101 x 301 mm
Weight (net): ........................................................................4.5 kg
Standard Accessories: ................Audio signal connection cord x 1
Wireless Remote Control Unit (RC-728)
Battery (UM-4, "AAA", "R03" type) x 2
Owner's Manual x 1
Warranty Card x 1
●Improvements may result in specification or feature changes
without notice.

3
CD-P6000/CD-30
調整と確認
2 ADJUSTMENTS AND CHECKS
2-1 Replacement of the Pickup Assembly
2-1-1 Cautions in handling
●Before servicing the pickup assembly be sure to prevent
electrostatic-inducer destruction by grounding not only test
equipment in use but also yourself.
*Electrostatic charge drastically shortens the operating life of
the laser diode or possibly results in its destruction.
●LD terminals are factory-strapped before shipment to protect
LD from electrostatic discharges during transportation. (Fig. 2-
1) After connector insertion, unstrap the LD terminal with a
soldering iron.
The temperature of the soldering iron tip must be 320or
below (30W) and the unstrapping should be performed quickly.
●Don't disassemble the pickup ass'y.
●Don't apply shock to the pickup ass'y.
●Don't place the assembly in a place subject to excessive dust,
heat or moisture.
●The LD chip is manufactured from GaAs and GaAlAs, which
contains toxic As (Arsenic). Parts removed in servicing should
be disposed of with due care.
2-1-2 Objective
●Never look directly into the LD or observe the laser beam
through another lens or mirror.
●Don't touch the objective with fingers.
●If objective becomes dirty, playback will deteriorate.
To clean the objective, moisten a good cleaning tissue, such as
made by KODAK, in isopropyl alcohol and wipe the objective
gently. Wipe off and excess fluid with a dry cleaning tissue.
2-1ピックアップASSYの交換
2-1-1取扱上の注意
●ピックアップASSYを取り扱う場合は、測定器などに確実なア
ースを取ると共に、人体アースを行ない、静電破壊を十分防止
してください。
*レーザーダイオードは、静電気が加わると寿命が著しく低下
したり、または破損しますので十分注意してください。
●LDの端子は、出荷時に輸送による静電破壊防止のためショー
トされています。（Fig. 2-1）ショート部の解放はコネクター
を差し込んだ後、半田ゴテで行なってください。
半田ゴテは、コテ先温度が320℃以下(30W)のものを使用し、
すみやかに行ってください。
●ピックアップASSY本体の調整および分解などはしないでくだ
さい。
●ピックアップASSYに落下・衝撃は加えないでください。
●ゴミ・ホコリなどの発生する場所、高温・多湿の場所は避けて
ください。
●LDのチップはGaAs+GaAlAsで有毒なAsを含んでいます。サ
ービスパーツの不良品は指定の方法で廃棄処理をしてくださ
い。
2-1-2対物レンズについて
●動作中のLDを直視したり、あるいは他のレンズやミラーを介
して光束を観察すると危険ですから絶対に行なわないでくださ
い。
●レンズには手を触れないでください。
●レンズに汚れが付くと再生能力が低下しますので、次のように
清掃してください。
レンズクリーニングペーパー(KODAK社製など)に、イソプロ
ピールアルコール(I.P.A)を浸して清掃をし、液が残らないよう
に必ず拭きとってください。

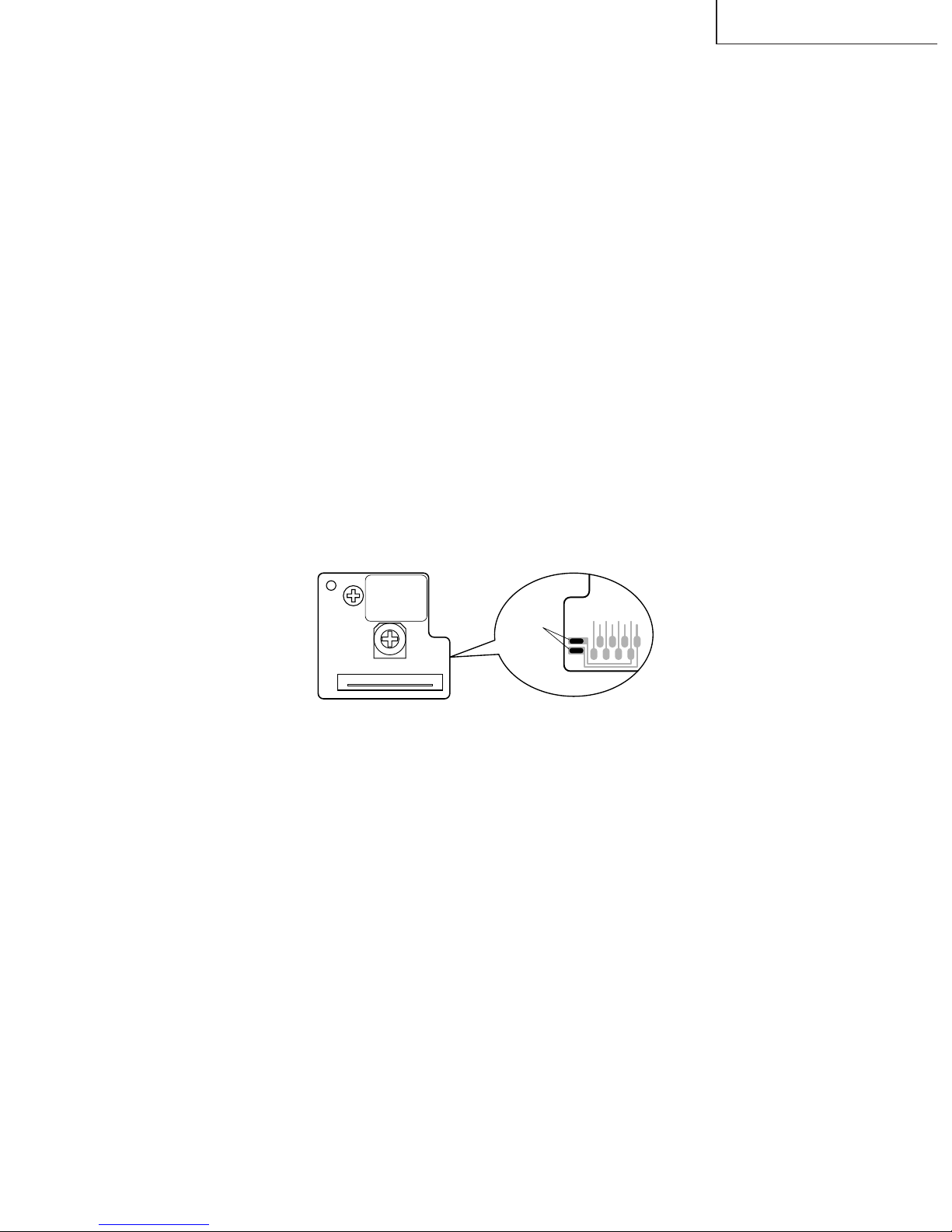

KSS-213C
short land pattern side
Fig. 2-1

4
CD-P6000/CD-30
2-2 Audio Check
2-2-1 Output level check
1. Connect the AC voltmeter to the LINE OUT.
2. Play the track 2 (1kHz, 0dB) of the MCD-111, and check the
output level.
Specification: 2.0±0.5Vrms (50kload)
2-2-2 PHONES level check
1. Connect the AC voltmeter to the PHONES.
2. Play the track 2 (1kHz, 0dB) of the MCD-111, and check the
output level.
Specification: 1.0±0.3Vrms (PHONES VR: MAX, 32load)
2-2-3 Distortion check
1. Connect the distortion meter to the LINE OUT.
2. Play the track 2 (1kHz, 0dB) of the MCD-111, and check the
distortion.
Specification: 0.01% or less (PITCH CONTROL OFF, 20kHz LPF IN)
0.03% or less (PITCH CONTROL ON, 20kHz LPF IN)
2-2-4 Frequency response check
1. Play the track 3-6 (20Hz – 20kHz, 0dB) of the MCD-111, and
check that output level are within the specified values with
respect to the 1kHz reference level.
Specification: within ±0.5dB
2-2-5 S/N check
1. Play the track 7 (non-signal) of the MCD-111, and check that
noise level are within the specified values with respect to the
1kHz reference level.
Specification: 96dB or more (A-WEIGHT)
2-2-6 Channel separation check
1. Play the track 8 (L:1kHz / R:non-signal) of the MCD-111, and
check the leakage from Lch to Rch.
2. In the same way, play the track 10 (R:1kHz / L:non-signal) of
the MCD-111, and check the leakage from Rch to Lch.
Specification: 85dB or more (A-WEIGHT)
2-2-7 Emphasis effect
1. Play the track 13 (16kHz) of the MCD-111, and check that
output level are within the specified values with respect to the
1kHz reference level.
Specification: −20±0.5dB
2-2オーディオ系の確認
2-2-1出力レベルチェック
1.LINEOUT端子にACボルトメーターを接続する。
2.MCD-111の2曲目(1kHz, 0dB)を再生し、出力レベルを確認
する。
規格:2.0±0.5Vrms（50kΩ負荷）
2-2-2PHONESレベルチェック
1.PHONES端子にACボルトメーターを接続する。
2.MCD-111の2曲目(1kHz, 0dB)を再生し、出力レベルを確認
する。
規格:1.0±0.3Vrms（PHONESVR:MAX,32Ω負荷）
2-2-3歪率チェック
1.LINEOUT端子に歪率計を接続する。
2.MCD-111の2曲目(1kHz,0dB)を再生し、歪率を確認する。
規格:0.01%以下（PITCHCONTROLOFF,20kHzLPFIN）
0.03%以下（PITCHCONTROLON,20kHzLPFIN）
2-2-4周波数特性チェック
1.MCD-111の3〜6曲目(20Hz〜20kHz, 0dB)を再生し、基
準レベル(1kHz,0dB)に対し規格内にあることを確認する。
規格:±0.5dB以内
2-2-5S/Nチェック
1.MCD-111の7曲目(無信号)を再生し、ノイズレベルが基準レ
ベルに対し規格内であることを確認する。
規格:96dB以上（A-WEIGHT）
2-2-6チャンネルセパレーションチェック
1.MCD-111の8曲目(L:1kHz / R: 無信号)を再生し、Rchへの
漏れを確認する。
2.同様に10曲目(R:1kHz/L:無信号)を再生し、Lchへの漏れを
確認する。
規格:85dB以上（A-WEIGHT）
2-2-7エンファシス効果
1.MCD-111の13曲目(16kHz)を再生し、出力レベルが基準レ
ベルに対し規格内であることを確認する。
規格:−20±0.5dB

5
CD-P6000/CD-30
NOTES
●PC boards shown are viewed from parts side.
●Parts marked with * require longer delivery time.
●The parts with no reference number or no parts number in the
exploded views are not supplied.
●As regards the resistors and capacitors, refer to the circuit diagrams
contained in this manual.
●£Parts marked with this sign are safety critical components. They
must be replaced with identical components - refer to the appropriate
parts list and ensure exact replacement.
●Parts of [ ] mark can be used only with the version designated.

注 意
●プリント基板図は部品面を示しています。
●*印の部品は納期が若干かかります。
あらかじめご了承ください。
●分解図に部番のない部品および品番のない部品は供給できま
せん。
●標準の抵抗、コンデンサーは省略してあります。
回路図を参照してください。
●£印は安全重要部品です。
交換する時は必ず指定の部品を使用してください。
●仕向先

PARTSLISTSECTION

3 EXPLODED VIEWS AND PARTS LIST
EXPLODED VIEW-1
6
分解図とパーツリスト
CD-P6000/CD-30

EXPLODED VIEW-1
   
   
  
£  
£  
£  
   
  
  
  
  
£  
£  
  
   
   
   
  
  
   
  
 
  
 
  
  
   
  
  
 
   
  
  
  
 
   
  
 
   
  
   
  
  
   
   
   
   
   
   
   
   
   
   
   
7
CD-P6000/CD-30

CD-P6000/CD-30
EXPLODED VIEW-2
8

CD-P6000/CD-30
EXPLODED VIEW-2 (KSL-2130CCM)
   
   
   
   
   
   
   
   
   
  
   
   
  
  
   
   
  
  
   
   
   
   
   
  
  
   
   
  
   
  
  
   
   
  
   
   
   
   
  
9

CD-P6000/CD-30
10
GATHER A PCB ASSY
  
  
  
  
  
  
  
£ 
£ 
£ 
£ 
£ 
  
  
£ 
  
£ 
  
  
£ 
£ 
£ 
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
£ 
  
  
  
  
GATHER A PCB ASSY
  
  
  
  
  
  
  
£ 
  
   
£ 
  
   
£ 
£ 
£ 
  
   
  
  
GATHER B PCB ASSY
  
  
  
  
  
  
  
  
  
  
  
  
  
  
£ 
£ 
  
  
  
£ 
  
  
£ 
  
  
  
  
4 PC BOARDS AND PARTS LIST
基板図とパーツリスト

11
MAIN PCB
CD-P6000/CD-30

12

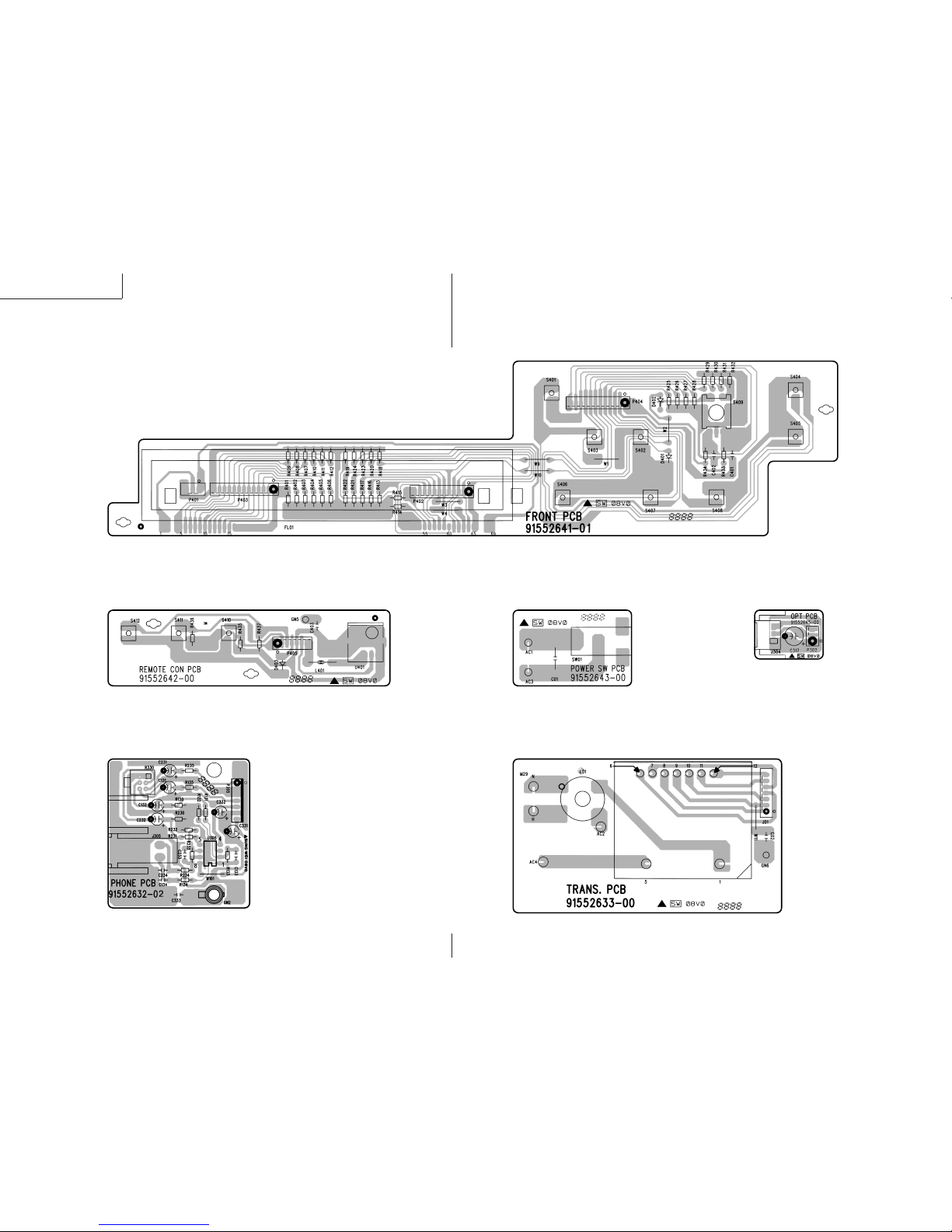

POWER SW PCBREMOTE CON PCB OPT PCB
TRANS PCBPHONE PCB
FRONT PCB
CD-P6000/CD-30

CD-P6000/CD-30
13
5 INCLUDED ACCESSORIES
付属品
INCLUDED ACCESSORIES (CD-P6000)
  
  
  
  
  
  
INCLUDED ACCESSORIES (CD-30)
  
  
  
  
  
  
  
  
  

CD-P6000/CD-30
14
6 BLOCK DIAGRAM
ブロックダイアグラム
TOP TCL
OUT SW IN SW
TRAY MOTOR
A
C
B
D
E
F
LD
PD
PICK UP
FCS+ FCS- TRK+ TRK-
E F LD PD
LIMIT SW
SLED+
SLED-
SPINDLE+
SPINDLE-
SERVO MOTOR
CD MECHA
SERVO DRIVER
LD_ON
FE TE TE
FE
SSTP
DSP CXD2598Q
FFDR FRDR TFDR TRDR SFDR SRDR MDP
DOUT SCOR SQSO SQCK DATA XLAT CLOK SENS FOK LOCK
SIO1 SIO0
MICOM CXP82532
KEY MATRIX
FL DISPLAY
RF_AMP CXA2568M
A B C D
RF RF
LRCK V16M PCMD BCK EMPH
BLCK EMPH SDATA LRCK XTI
DAC AK4319
+
+
AOUTL AOUTR
L CH R CH LINE OUT
2 3 1
GN1 GND
(CD-P6000 only)
DIGITAL OUT (FRONT) DIGITAL OUT (REAR)

CD-P6000/CD-30
15
Memo

PRINTED IN JAPAN 0300SK 0.2 S-0014
CCDD--PP66000000/CCDD--3300
TEAC CORPORATION 3-7-3, Nakacho, Musashino-shi, Tokyo 180-8550, Japan Phone: [phone]
TEAC AMERICA, INC. 7733 Telegraph Road, Montebello, California 90640 Phone: [phone]
TEAC CANADA LTD. 5939 Wallace Street, Mississauga, Ontario L4Z 1Z8, Canada Phone: [phone]
TEAC MEXICO, S.A. De C.V Privada De Corina, No.18, Colonia Del Carrmen Coyoacon, Mexico DF 04100 Phone: [phone]
TEAC UK LIMITED 5 Marlin House, Marlins Meadow, The Croxley Centre, Watford, Herts. WD1 8YA, U.K. Phone: [phone]
TEAC DEUTSCHLAND GmbH Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germany Phone: [phone]
TEAC FRANCE S. A. 17 Rue Alexis-de-Tocqueville, CE 005 92182 Antony Cedex, France Phone: [phone]
TEAC BELGIUM NV/SA P.A. TEAC Nederland BV, Perkinsbaan 11a, 3439 ND Nieuwegein, Netherlands Phone: [phone]
TEAC NEDERLAND BV Perkinsbaan 11a, 3439 ND Nieuwegein, Netherlands Phone: [phone]
TEAC AUSTRALIA PTY., LTD. 106 Bay Street, Port Melbourne, Victoria 3207, Australia Phone: [phone]
A.C.N. 005 408 462
TEAC ITALIANA S.p.A. Via C. Cantù 11, 20092 Cinisello Balsamo, Milano, Italy Phone: [phone]
ティアック 株 式 会 社  ¿  
  ¿  
  ¿      
  ¿    
 ¿   
 ¿  
 ¿  
 ¿   
 ¿   
 ¿   
 ¿   
 ¿  
 ¿   
 ¿        
 ¿  
 ¿    
 ¿   
 ¿  
 ¿  

6745231
E
D
C
B
A

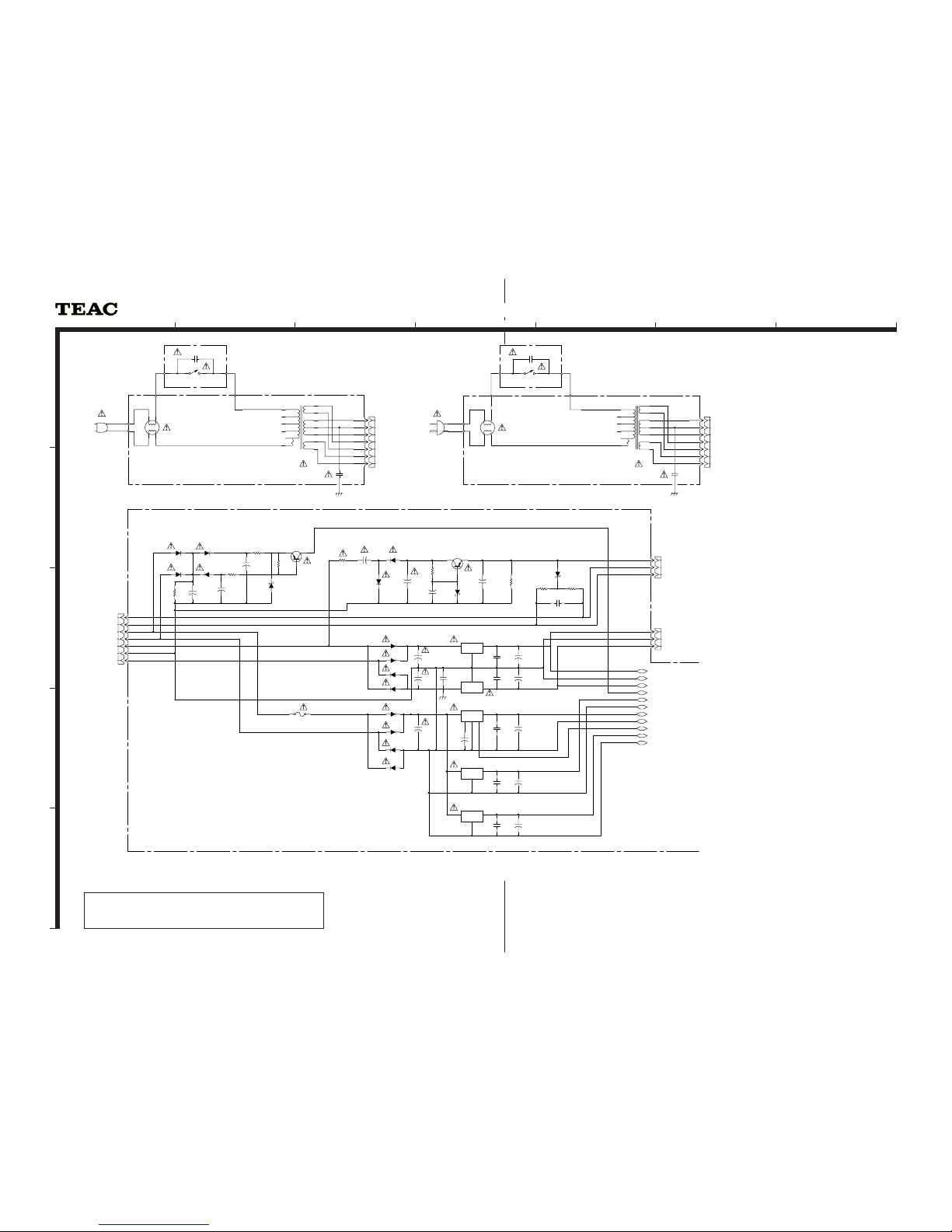

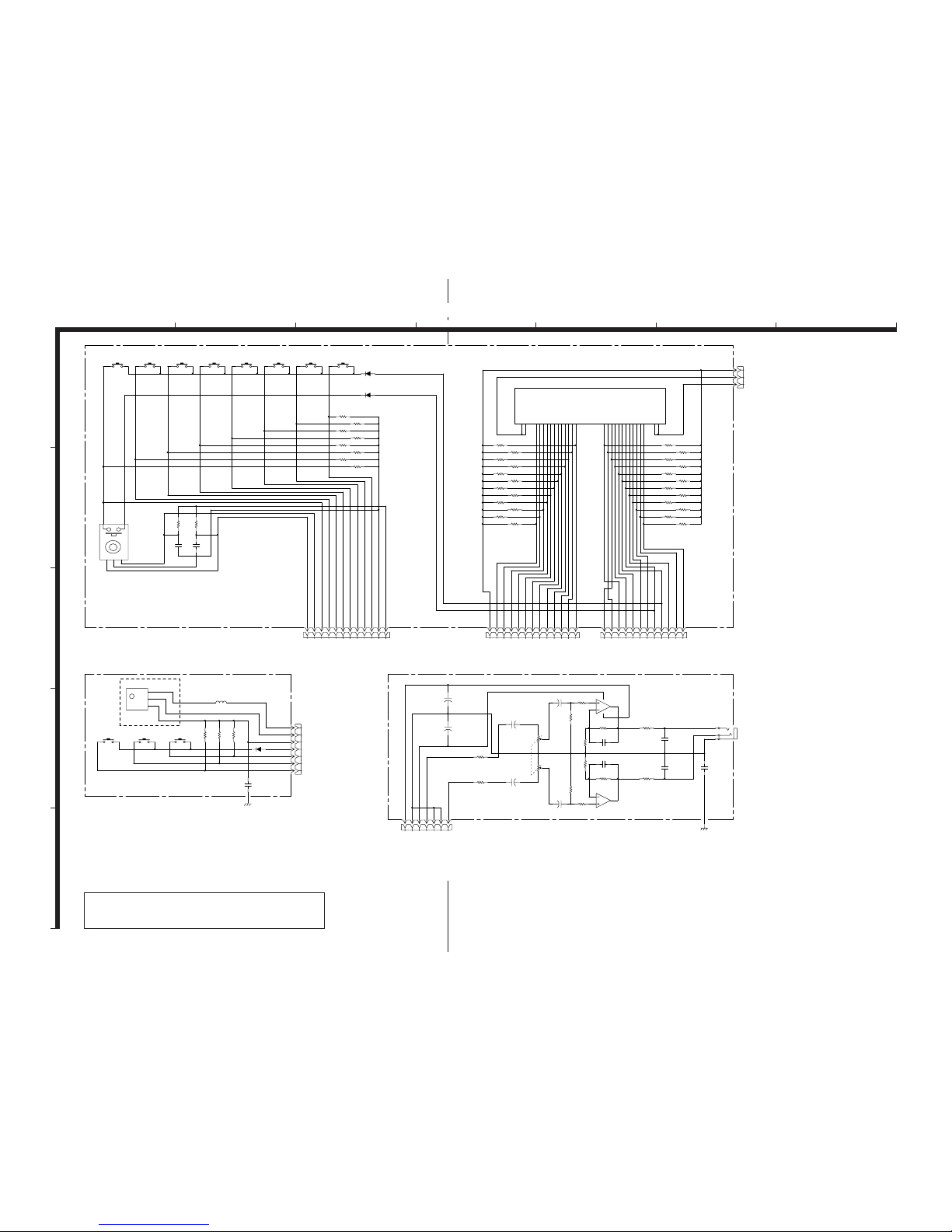

SCHEMATIC DIAGRAM
CD-P6000/CD-30
MAIN PCB (1/3)
Compact Disc Player
1 st Issue; March 2000
INSTRUCTIONS FOR SERVICE PERSONNEL
BEFORE RETURNING APPLIANCE TO THE CUSTOMER, MAKE LEAKAGE-
CURRENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED
PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT.
KD1
KD2
KD3
3 5V
OUT
SLED
SPINDLE
3 5V
TRACK
FOCUS
TRAY OPEN
TRAY CLOSE
TO PHONE PCB
FROM REMOTE
CON PCB
FROM FRONT PCB
FROM FRONT PCB
TO CD MECHA
TO CD MECHA
TO CD MECHA
KD0
FROM FRONT PCB
(KEY MATRIX)
TO CHASSIS
POWER SCH (MAIN PCB 3/3)
POWER
GNDM
+7VM
+12V
12V
GNDAU
PWR MUTE
+5VA
GNDA
+5VD
GNDD
RESET
OUTPUT SCH (MAIN PCB 2/3)
OUTPUT
PWR MUTE
R OUT
L OUT
384Fs
LRCK
BLCK
DOUT
+5VD
GNDD
12V
GNDAU
+12V
SDATA
EMPH
RESET
SMUTE
+5VAOSC CON
OSC MAIN
LOAD-
LOAD
LOAD+
LOAD+
D
A
B
C
PD
VR
LD
LD
E
F
FRDR
SRDR
MDP
FFDR
FE
TRDR
MDP
FRDR
TE
SFDR
TFDR
FFDR
TRDR
SE
SRDR
FE
TFDR
RF
TE
SFDR
GNDA
GNDA
GNDA
GNDAGNDA
GNDA
GNDA
GNDA
GNDA
T10
LOCK
XLAT
S8
T2
T5
S5
S6
T1
T7
S1
T10
T3
S9
S3
T9
LDON
T6
T1
SQSO
T12
SQSO
KR3
S12
DATA
KR0
KR3 S10
XLAT
KR1
S12
T12
S10
S4
T4
KR2
T8
S4
T9
KR7
S6
R OUT
S2
SCLK
KR6
T8
T11
R OUT
S11
TCSW
KR1
S11
KR2
TCL
SCOR
DATA
SCOR
S7
KR6
S9
S3
LOCK
CLOK
TOP
VDP
KR5
T7
KR0
SQCK
R OUT
TOP
KR4
S7
S1
TCL
SCLK
CLOK
S5
VDP
SQCK
T3
S2
GFS
S8
KR4
T2
KR5
KR7
T11
T5
T6T4
GFS
LDON
TCSW
SR1
SR2
SR1
SR2
TOSW
TOSW
RF
MD2
MD2
SENS
SENS FOK
FOK
VC
VC
VC
VC
SSTP
SSTP
IN+
TRK+
+7VM
SPINDLE
FCS
+7VM
+7VM
TRK+
FCS+
GNDM
IN
SPINDLE+
SPINDLE+
IN+
FCS
TRK+
SLED+
FCS
TRK
IN+
GNDM
GNDM
SLED
IN
FCS+
SPINDLE
IN
SELD
GNDM
IN
IN+
SLED+
TRK
+5VD
GNDD
R CH
GNDD
+5VD
+5VA
+5VD
RESET
GNDD
+5VA
+5VA
OSC CON
RESET
+5VA
SYSM
SYSM
+5VD
+5VD
L CH
LRCK
BLCK
P MUTE
GNDD
+5VA
384Fs
GNDD
EMPH
SYSM
+5VD
GNDD
+5VD
+5VA
+5VA
DOUT
+5VD
GNDD
GNDD
GNDD
RESET
+5VD
SDATA
+5VA +5VA+5VA
P508
PH 12
1
2
3
4
5
6
7
8
9
10
11
12
P503
PH 5
1
2
3
4
5
P501
ELCO6232
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
P506
PH 7
1
2
3
4
5
6
7
U501
CXA2568M
HOLD
1
AGCVTH
2
LD
3
PD
4
A
5
B
6
C
7
D
8
VEE
9
F
10
E
11
VC
12 TE 13
FE 14
RFE 15
RFO 16
RF I 17
RFTC 18
RF BOT 19
AGCCONT 20
HOLD SW 21
LD ON 22
LC/PD 23
VCC 24
U503
CXD2598Q
VDD 1
VSS 2
SOUT 3 SOCK 4
XOLT 5
SQSO 6 SQCK 7 SCSY 8 SBSO 9
EXCK 10 XRST 11
SYSM 12
DATA 13
XLAT 14
CLOK 15 SENS 16
SCLK 17 ATSK 18
WFCK 19
XUGF 20
XPCK 21
GFS 22
C2PO 23
SCOR 24
C4M 25
WDCK 26
COUT 27
MIRR 28
VSS 29
VDD 30
DFCT
31
FOK
32
PWMI
33
LOCK
34
MDP
35
SSTP
36
FSTIO
37
SFDR
38
SRDR
39
TFDR
40
TRDR
41
FFDR
42
FRDR
43
VDD
44
VSS
45
TEST
46
TES1
47
XTSL
48
VC
49
FE
50
SE
51
TE
52
CE
53
RFDC
54
ADIO
55
AVSS
56
IGEN
57
AVDD0
58
ASYO
59
ASYI
60
RFAC
61
AVSS3
62
CLTV
63
FILO
64
FILI
65
PCO
66
AVDD3
67
BIAS
68
VCTL
69
V16M
70
VPCO
71
VSS
72
MD2
73
DOUT
74
ASYE
75
VDD
76
LRCK
77
LRCKI
78
PCMD
79
PCMDI
80
BCK 81
BCKI 82
EMPH 83
EMPHI 84
XVDD 85
XTAI 86
XTAO 87
XVSS 88
AVDD1 89
AOUT1 90
AIN1 91
LOUT1 92
AVSS1 93
AVSS2 94
LOUT2 95
AIN2 96
AOUT2 97
AVDD2 98
RMUT 99
LMUT 100
P507
PH 13
1
2
3
4
5
6
7
8
9
10
11
12
13
P505
PH 12
1
2
3
4
5
6
7
8
9
10
11
12
U505
CXP82532
PE4/RMC
2
PE6
4
PB0/CINT
6
PB2/SCK0
8
PB4/SO0
10
PB6/SI1
12
PC0/KR0
14
PC2/KR2
16
PC4/KR4
18
PC6/KR6
20
PA0/AN0
22
PA2/AN2
24
PA4/AN4
26
PA6/AN6
28
RST
30
XTAL
32
PD0/S0
34
PD2/S2
36
PD4/S4
38
PD6/S6
40
PD7/S7 41
PF1/S9 43
PF3/S11 45
PF5/S13 47
PF7/S15 49
S17 51
S19 53
T15/S21 55
T13/S23 57
T11/S25 59
T9/S27 61
T7 63
T5 65 T3 67 T1 69
VFDP 71
NC 73
PG1 75 PG3 77
PE1/EC1/INT1 79
PE3/INT3
1
PE5
3
PE7/T0
5
PB1/CS0
7
PB3/SI0
9
PB5/SCK1
11
PB7/SO1
13
PC1/KR1
15
PC3/KR3
17
PC5/KR5
19
PC7/KR7
21
PA1/AN1
23
PA3/AN3
25
PA5/AN5
27
PA7/AN7
29
EXTAL
31
VSS
33
PD1/S1
35
PD3/S3
37
PD5/S5
39
PF0/S8 42
PF2/S10 44
PF4/S12 46
PF6/S14 48
S16 50
S18 52
S20 54
T14/S22 56
T12/S24 58
T10/S26 60
T8/S28 62
T6 64
T4 66 T2 68 T0 70
VDD 72
PG0 74 PG2 76
PE0/EC0/INT0 78
PE2/INT2 80
X502
16 9344MHz
R580
68K
R575
13K
R579
68K
R584 22K
R582
22K
R577
68K
R576
33K
R578
22K
R583
47K
R581
47K
R586
22K
R588
22K
R585
47K
R573
47K
R574
22K
R572
22K
R591
4 7 1/4W
R592
470
R593
1 5K
R596
1 5K
R595
470
R597
4 7K
R502
150K
R503
75
R504
22
R505
1K
R506
1M
R536
1K
R509
33K
R510
120K
R511
4 7K
R512
33K
R508
4 7K
R527
1M
R526 11K
R525
3 3K
R528
470K
R529
1M
R553
100K
R552
100K
R571
47K
R594
4 7K
R507
1M
R513
2 2K
R587
47K
R545
10K
R522
10K
R523
100K
R521
33K
R524 3.3K
R551
1K
C581
0 1(CE)
C575
0 001(CE)
C577
0 027
C574
0 001(CE)
C576
0 027
C578
0 001(CE)
C579
0 001(CE)
C572
0 001(CE)
C571
0 001(CE)
C553
0 1(CE)
C507
0 01(CE)
C544
0 1(CE)
C521
0 1(CE)
C528 0 01
C537
0 1(CE)
C535
0 1(CE)
C513 0.1(CE)
C514
220P(CE)
C532
220P(CE)
C530
0 047
C533
0 1
C524
0 1(CE)
C526
0 1(CE)
C508
22P(CE)
C538
0 1(CE)
C503
0 1(CE)
C527
0.0047
C545
22P(CE)
C546
22P(CE)
C512
220P(CE)
C582
47/16V
C573
47/16V
C580
470/10V
C552
47/16V
C501
10/16V
C511
47/16V
C506
1/50V
C505
0 1/50V
C522
47/16V
C536
47/16V
C534
47/16V
C529 0 47/50V
C504
47/16V
C502
47/16V
C523
47/16V
C525
47/16V
C510
1/50V
C509
47/16V
Q507
DTA124ES
Q506
DTA124ES
Q503
2SC1741ASR
Q505
2SC1741ASR
Q502
2SC1741ASR
Q504
2SC1741ASR
C583
4 7/50V
R589
4 7K
R590
4 7K
D501
1SS133
L501
10UH
Q501
2SA854
TE FE
RF
COUT
R501
150K
P502
PH 6
1
2
3
4
5
6
U502
LA6537M
GND
1
GND
2
BFO1
3
OUT1
4
IN
5
IN+
6
MUTE
7
VRIN
8
VRO
9
IN+
10
IN
11
OUT2
12
BFO2
13
GND
14
GND
15
GND 30
GND 29
GND 16
GND 17
BFO3 18
OUT3 19
IN 20
IN+ 21
BFO4 28
OUT4 27
IN 26
IN+ 25
VCC 22
VCC 23
NC 24
C531
0 0015
C543
0 1(CE)
C556
0 1(CE)
GN4
GND 8
C555 0 1(CE)
X501
10MHz
C554 0 1(CE)
P504
PH 4
1
2
3
4
MAIN PCB (1/3)
CCDD--PP66000000/CCDD--3300
NOTES:
1. Resistor values are in ohms (k=kilo-ohms, M=megohms).
2. Capacitor values are in microfarads (p=picofarads).
3. £Parts marked with this sign are safety critical components.
They must always be replaced with identical components-refer
to the appropriate parts list and ensure exact replacement.
注意
1.抵抗の単位はΩ（ｋ＝ｋΩ，Ｍ＝ＭΩ）です。
2.コンデンサの単位はμＦ（ｐ＝ｐＦ）です。
3.£マークのある部品は安全規格重要部品です。
交換するときは必ずティアック指定の部品を
使用してください。

6745231
E
D
C
B
A
SCHEMATIC DIAGRAM
Compact Disc Player
1 st Issue; March 2000
INSTRUCTIONS FOR SERVICE PERSONNEL
BEFORE RETURNING APPLIANCE TO THE CUSTOMER, MAKE LEAKAGE-
CURRENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED
PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT.
LINE OUT
L
R
14
7
(FRONT PANEL)
DIGITAL OUTPUT
(OPTICAL FORMAT)
DIGITAL
OUTPUT
(OPTICAL
FORMAT)
(REAR PANEL)
RGND
LGND
L LINEOUT
LGND
RGND
R LINEOUT
(CHASSIS GND)
J303
TOTX178
INPUT
3
VCC
2
GND
1
P301
PH 3
1
2
3
P302
SAN 3
1
2
3
J304
TOTX178
INPUT
3
VCC
2
GND
1
R317
240
C312
47/16V
C316
47/16V
C317
47/16V
C308
47/25V
C309
47/25V
D302
1SS133
R202
10K
R206
10K
R112
10K
R105
470
R106
10K
J301
HSP 252V3
2
3
1
C302
2 2(Chip)
R207
100K
U301A
NJM4558D
2
3
1
8 4
R108
100
R107
100K
C303
10/16V
R101
10K
Q302
DTC124ES
C106
0 001(CE)
R103
10K
R104
10K
C305
10/16V
C304
2 2(Chip)
C105
47/16V
C101
470P(CE)
U301B
NJM4558D
6
5
7R205
470
R208
100
R111
10K
R201
10K
C306
2 2(Chip) C202
180P(CE)
C205
47/16V
Q201
2SC2878GR
C204
180P(CE)
R204
10K
R301
10K
Q301
2SA1015GR
C102
180P(CE)
C104
180P(CE)
R102
10K
C301
10/16V
R212
10K
R302
1K
C206
0 001(CE)
R203
10K
C307
0 01
Q101
2SC2878GR
C201
470P(CE)
R211
10K
U302E
74HCU04
11 10
U302C
74HCU04
5 6
U302D
74HCU04
9 8
R540
220
R546
220
R541 220
R544 220
R543 220
R542 220
U304
AK4319
DIF1
1
DVDD
2
DVSS
3
LRCK
4
BICK
5
SDATA
6
PD-
7
XTI
8
XTO
9
CLKO
10
SMUTE
11
DEM0
12 DEM1 13
CKS 14
TST 15
AOUTR- 16
AOUTR+ 17
AOUTL- 18
AOUTL+ 19
VREF 20 AVDD 21
AVSS 22
DZF 23
DIF0 24
R303
10K
U504
74157
SELECT
1
1A
2
1B
3
1Y
4
2A
5
2B
6
2Y
7
GND
83Y 9
3B 10
3A 11
4Y 12
4B 13
4A 14
STROBE 15
VCC 16
D301
1SS133
R304
100K
R548 220
R547 220
+12V
GNDAU
+5VD
GNDD
12V
PWR MUTE
EMPH
L OUT
DOUT
R OUT
SMUTE
LRCK
BLCK
SDATA
384Fs
RESET
+5VA
OSC CON
OSC MAIN
MAIN PCB (2/3)
OPTICAL PCB
(CD-P6000 only)
(CD-P6000 only)
CCDD--PP66000000/CCDD--3300
CD-P6000/CD-30
MAIN PCB (2/3) / OPTICAL PCB
NOTES:
1. Resistor values are in ohms (k=kilo-ohms, M=megohms).
2. Capacitor values are in microfarads (p=picofarads).
3. £Parts marked with this sign are safety critical components.
They must always be replaced with identical components-refer
to the appropriate parts list and ensure exact replacement.
注意
1.抵抗の単位はΩ（ｋ＝ｋΩ，Ｍ＝ＭΩ）です。
2.コンデンサの単位はμＦ（ｐ＝ｐＦ）です。
3.£マークのある部品は安全規格重要部品です。
交換するときは必ずティアック指定の部品を
使用してください。

6745231
E
D
C
B
A
SCHEMATIC DIAGRAM
Compact Disc Player
1 st Issue; March 2000
INSTRUCTIONS FOR SERVICE PERSONNEL
BEFORE RETURNING APPLIANCE TO THE CUSTOMER, MAKE LEAKAGE-
CURRENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED
PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT.
AC 5 6V
AC 5 6V
FROM
TRANS PCB
GNDAU
1.6A125V SLOWBLOW
32V
POWER MUTE
TO FRONT PCB
AC5 6V
POWER MUTE
MICRO RESET
AC5 6V
AC12V
0V
0V
AC15V
AC15V
TO PHONE PCB
+7VM
GNDAU
+12V
GNDD
GNDM
12V
+5VD
+5VA
GNDA
12V
GNDAU
+12V
D603
1SS133
D604
1SS133
R602
47K
R603
2 2K
Q601
2SA1015GR
R604
47K
C611
0 1(CE)
P601
EH 7
1
2
3
4
5
6
7
D601
1SS133
D602
1SS133
R601
2 2K C601
22/25V
C602
10/25V
C603
220/25V
D605
RD10ESAB2
C610
220/25V
F1
D614
1N4003
D613
1N4003
D612
1N4003
D611
1N4003
C612
3300/25V
U601
BA17807T
I
3O1
G
2
C613
0 47/50V
C614
220/25V
C615
0 1(CE)
GN1
GND 8
D618
1N4003
D617
1N4003
D616
1N4003
D615
1N4003
U603
NJM79M12FA
I
2O1
G3
U604
NJM78M12FA
I
3O1
G
2
C616
2200/25V
C617
2200/25V
C618
220/25V
C619
220/25V
C620
0 1(CE)
C621
0 1(CE)
C608
0 1(CE)
R608
100
R609
100
D610
MTZJ6 2A
R607
47K
C607
220/50V
D609
RD33ESAB2
Q602
2SA1015GR
C606
1/50V
R606
10K
C605
100/50V
D608
1N4003
D607
1N4003
C604
330/25V
R605
1/4W 10
U602
78MR05
I
1O5
G
3
C
2
R
4
P602
EH 3
1
2
3
C623
0 1(CE)
C622
220/25V
U605
NJM7805FA
I
3O1
G
2
P603
PH 3
1
2
3
C311
0 1(CE)
GNDM
+7VM
RESET
GNDD
+5VD
GNDA
+5VA
PWR MUTE
12V
GNDAU
+12V
MAIN PCB (3/3)
POWER SW PCB
0V
AC12V
AC15V
AC5 6V
AC15V
0V
TRANS PCB
AC5 6V
H
N
100V
OV
AC 100V/50~60Hz
C01
0 0047/250V
T01
POWER TRANS
4
3
2
1
8
10
9
12
11
7
6
5
SW01
POWER SW
1 2
AC2
J01
SCN 7
1
2
3
4
5
6
7
L01
LFH601
2 13
4
AC1 AC3
AC4
C02
0 1(CE)
GN6
GND 8
TO MAIN PCB
0V
AC12V
AC15V
AC5 6V
AC15V
0V
AC5 6V
H
N
230V
OV
AC 230V/50Hz
T01
POWER TRANS
4
3
2
1
8
10
9
12
11
7
6
5
1
2
3
4
5
6
7
L01
LFH601
2 13
4
L
N
TRANS PCB
POWER SW PCB
TO MAIN PCB
J01
SCN 7
C02
0 1(CE)
GN6
GND 8
AC4
AC2
C01
0 0047/250V
SW01
POWER SW
1 2 AC3AC1
CCDD--PP66000000/CCDD--3300
CD-P6000/CD-30
MAIN PCB (3/3) / TRANS PCB / POWER SW PCB
NOTES:
1. Resistor values are in ohms (k=kilo-ohms, M=megohms).
2. Capacitor values are in microfarads (p=picofarads).
3. £Parts marked with this sign are safety critical components.
They must always be replaced with identical components-refer
to the appropriate parts list and ensure exact replacement.
注意
1.抵抗の単位はΩ（ｋ＝ｋΩ，Ｍ＝ＭΩ）です。
2.コンデンサの単位はμＦ（ｐ＝ｐＦ）です。
3.£マークのある部品は安全規格重要部品です。
交換するときは必ずティアック指定の部品を
使用してください。

FRONT PCB
-32V
AC 5.6V
AC 5.6V
FROM MAIN PCB
TO MAIN PCB
PUSH ENTER
TRACK SEARCH
TO MAIN PCB
TO MAIN PCB
REMOTE CON PCB
TO CHASSIS
S11
S12 S8 S5
S6
T10 T6T8 T4
T5T11
T12
T1T7T9
T2
T3
S10
S9 S4 S3
S7 S2
S1
KR1 KR3 KR4 KR6 KR7 KR5 KR0 KR2
+5VD
GNDD
SR1 SR2
KS0
KS1
KD1
KD2
KD3
GNDD
R_OUT
KD0
+5VD
S404
PROGRAM
S405
REPEAT
S406
STOP
S407
PLAY
S408
PAUSE
S403
REW SEARCH
S402
FF SEARCH
D402
1SS133
D401
1SS133
R425
100K
R431
100K
R430
100K
R429
100K
R432
100K
R426
100K
R428
100K
R427
100K
S401
OPEN/CLOSE
FL01
FLTUBE-CM1594D
F1
1
F1
2
G12
5
G11
6
G10
7
G9
8
G8
9
G7
10
G6
11
G5
12
G4
13
G3
14
G2
15
G1
16
S10
54
S11
55
S12
56
S9
57
S8
58
S4
59
S5
60
S3
61
S7
62
S6
63
S2
64
S1
65
F2
68
F2
69
R416
22K
R413
22K
R420
22K
R414
22K
R417
22K R418
22KR419
22K
R415
22K
R422
22K
R423
22K R424
22K
R421
22K
R404
22K
R401
22K
R408
22K
R402
22K
R405
22K R406
22KR407
22K
R403
22K
R410
22K
R411
22K R412
22K
R409
22K
P401
DG-3
1
2
3
P402
DS-12
1 2 3 4 5 6 7 8 9 10 11 12
S410
PITCH +
S411
PITCH -
S412
PITCH CON.
U401
SBX1810-52
VCC 3
OUT 2
GND 1
P405
DS-7
1
2
3
4
5
6
7
P403
DS-13
1 2 3 4 5 6 7 8 9 10 11 12 13
P404
DS-12
1 2 3 4 5 6 7 8 9 10 11 12
D403
1SS133
L401
220UH
1 2
C401
100P(CE)
C402
100P(CE)
R434
10K
R433
10K
R435
100K
R436
100K
R437
100K
S409
ENCODER
A
C
B
4 5
C403
0.1(CE)
GN5
GND-8
HEADPHONE
OUTPUT
ROUT
LOUT
FROM MAIN PCB
HEADPHONE PCB
R-CH
L-CH
TO CHASSIS
-12V
+12V
GNDAU
R234
68
R132
10K
C234
470P(CE)
C134
470P(CE)
C333
0.1(CE)
U305B
NJM4560D
6
5
7
J305
0611G
2
3
1
GN2
GND-8
C332
47/25V
C331
47/25V
U305A
NJM4560D
2
3
1
8 4
R232
10K
R233
27K
R231
1K
R330A
VR 20KA
31
2
R330B
VR 20KA
46
5
R130
100K
R230
100K
C233
220P(CE)
C132
10/16V
C232
10/16V
C131
10/16V
C231
10/16V
R131
1K
R133
27K
C133
220P(CE)
R134
68
R135
22K
R235
22K
P305
SCN-7
1 2 3 4 5 6 7
TO MAIN PCB
(CD-P6000 only)
6745231
E
D
C
B
A
SCHEMATIC DIAGRAM
CD-P6000/CD-30
FRONT PCB / REMOTE CON PCB / HEADPHONE PCB
Compact Disc Player
CCDD--PP66000000//CCDD--3300
1 st Issue; March 2000
INSTRUCTIONS FOR SERVICE PERSONNEL
BEFORE RETURNING APPLIANCE TO THE CUSTOMER, MAKE LEAKAGE-
CURRENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED
PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT.
NOTES:
1. Resistor values are in ohms (k=kilo-ohms, M=megohms).
2. Capacitor values are in microfarads (p=picofarads).
3. £Parts marked with this sign are safety critical components.
They must always be replaced with identical components-refer
to the appropriate parts list and ensure exact replacement.
注意
1.抵抗の単位はΩ（ｋ＝ｋΩ，Ｍ＝ＭΩ）です。
2.コンデンサの単位はμＦ（ｐ＝ｐＦ）です。
3.£マークのある部品は安全規格重要部品です。
交換するときは必ずティアック指定の部品を
使用してください。
