Techly I-CABINET-80DUTY User manual

EN - 1
VENTILATED CHARGING
STATION TROLLEY FOR 80 DEVICES
WWW.TECHLY.COM
TV LED/LCD
FLOOR STAND
P/N: I-CABINET-80DUTY
8051128108712
VENTILATED CHARGING
STATION TROLLEY
FOR 80 DEVICES
EN User's Manual
IT Manuale d’istruzione

EN - 2
WWW.TECHLY.COM
VENTILATED CHARGING
STATION TROLLEY FOR 80 DEVICES
VENTILATED CHARGING STATION TROLLEY FOR 80 DEVICES
Dear Customer, thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting
this product. Please keep this manual for future reference.
IMPORTANT SAFETY INSTRUCTION
• Your product is not a toy and is not meant for children, because it contains small parts which can be swallowed and can injure when used inappropriately! • Please install
the system and devices attached to it in a way that persons cannot be injured, or objects not be damaged for example by dropping or stumbling. • Please remove the packing
materials, because children may cut themselves on them while playing. Furthermore, there is a risk of swallowing and inhalation of incidentals and insulating material. • Avoid
places the product under the sun, rain or unventilated environment. Avoid place product with high temperatures, or humidity, or places which might come into contact with
water. Do not install the product close to openings of air conditioners, or at places with an excessive amount of dust or smoke. Keeps distance from flammable and explosive
devices • Do not install the product at places subject to vibration, or oscillation • Do not modify and alter the product and any accessories! Do not use any damaged parts.
• Keep enough space around all devices for a good ventilation and free motion and to avoid damages. • Do not insert metal or other objects into the equipment to avoid to
damage it. • Please plug and unplug the cables gently, do not often plug, unplug or shake them
SERVICE ENVIRONMENT
Working temperature 0°C~45°C
Working environment humidity 20%~80%
Humidity of storage environment -15°C~45°C
Main material The main body adopts 1.0mm-1.5mm cold-rolled steel plate; the cabinet is provided with ABS engineering plastic partition
layer, layering the tablet is effective in preventing scratches
Input • Alternating current AC 110V/220V 50/60Hz 16A • Alternating current AC 100V~240V 50/60Hz 16A
Product power 3500W
Cooling system Fored air cooling
Output Recharge: 5V 2.1A Quick recharge: 20W Output:110V/220V 50/60Hz 10A/16A
Status indicator light Red light: in charging state, green light: full/disconnected
External AC socket IEC C20
External USB charging port 1
System compatibility Android system, IOS system, Windows system
Support fast charging protocol Apple, BC1.2(DCP), HUAWEI-FCP, MTK PE, SAMSUNG-AFC
Super compatible Other Android devices, Other mobile terminals, V+/V-No agreement class

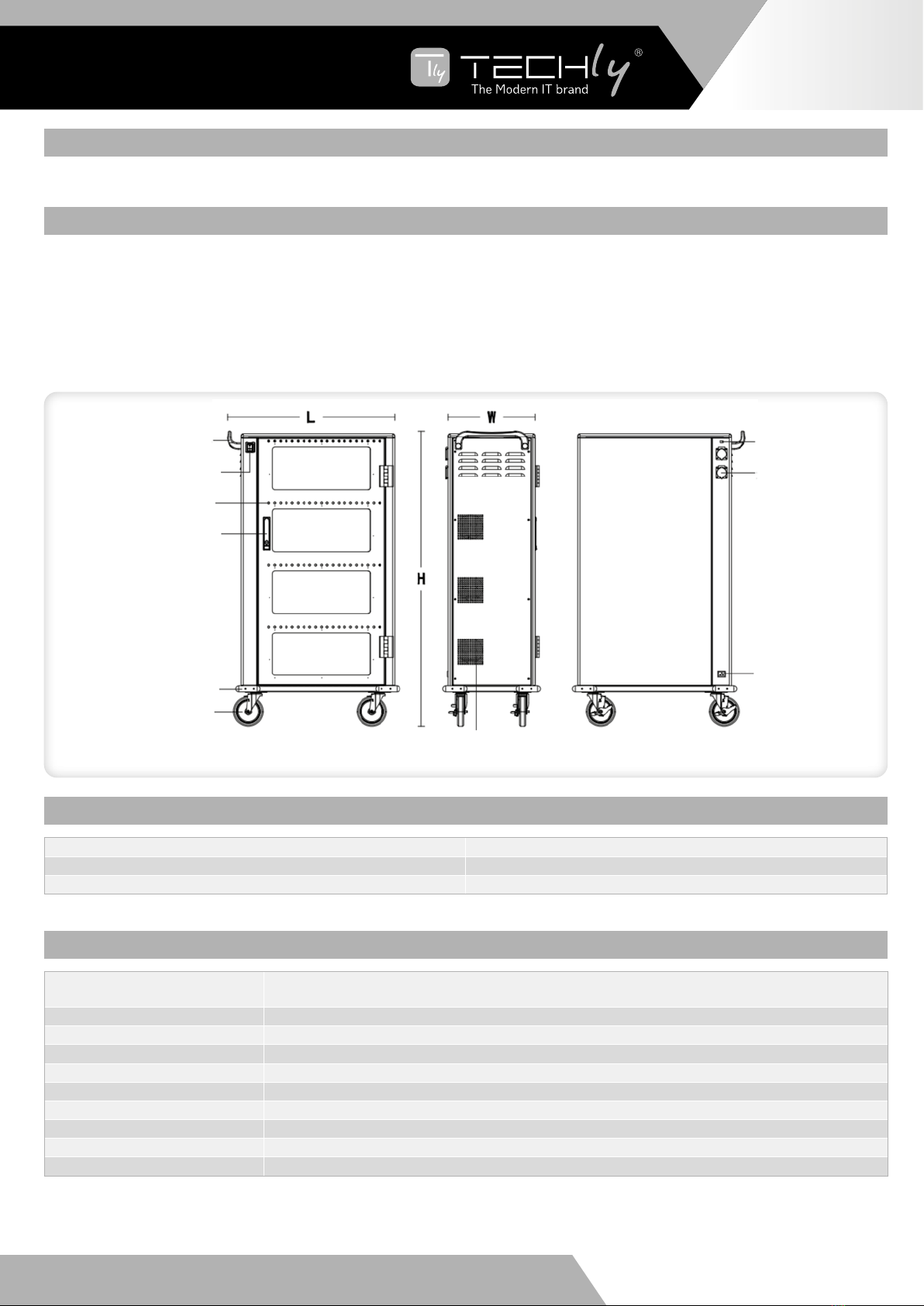

Handle
Power switch
LED light
Anti-theft
mechanical lock
Collision Angle
Super silent
universal
brake casters
External
USB outlet
External
USB outlet
Power
input port
Temperature-controlled silent fan
PRODUCT PARAMETER

EN - 3
WWW.TECHLY.COM
VENTILATED CHARGING
STATION TROLLEY FOR 80 DEVICES
BEHAVIOUR OF ELECTRICITY
I. Built-in ten security protection
1. Overload protection: Cut off the power automatically when overloaded, protect equipment
2. Leakage protection: Quick leakage protection device, double leakage protection, Prevent personal electric shock and leakage, and ensure safety
3. Insulation blocking: AC and DC isolation design, electrical shied installation, safe low voltage
4. Overcurrent protection: Each port is configured independently to the maximum 3.1A continuous output, discount the failed port output when the load overflows, Don’t affect
other port usage
5. Input overvoltage protection: When the power input voltage is higher than 30V, intelligent cut off input and output, protect other charging equipment from damage
6. Input undervoltage protection: When the power input voltage is below 8V, intelligent cut off input and output, protect other charging equipment from damage
7. Output short circuit protection: Cut off the output in case of abnormal short circuit of the output port to ensure safety.
8. Perfusion protection: Built-in reverse cut-off, prevent equipment current backflow
9. Overcharge protection: Built-in overcharge protection circuit,intelligent detection charging condition of charging equipment, after the completion of charging, it will
automatically stop charging to realize worry-free charging
II. To use safety as the premise,intelligent control to achieve high-performance,high-quality charging
1. Efficient heat dissipation: The design of air flow heat dissipation channel with lower intake and upper exhaust is adopted to effectively improve the heat dissipation effect
III. To provide a high quality use environment
1. The integrated circuit: Built-in MCU+ intelligent chip integrated circuit (DS dual intelligent charging)
2. Automatically turn lights: Multicolor status indicator, automatically displays current port device status
3. The temperature control: When the temperature in the cabinet exceeds 40°C, start the cooling fan to dissipate heat quickly and ensure safe charging
4. Auto sleep: Automatic sleep without charging device, reduce power consumption, intelligent ring charging
5. Convenient and efficient: No setup, plug and play, intelligent charging management
OTHER FEATURES
Details for a better user experience
1. Mute design: Adopt silent silicone universal wheel and cLOCKED variable speed cooling fan, greatly reduce noise generation
2. Neat: Gate array mode, beautiful and tidy, projected status indicator light, at a glance
3. Ergonomic: Plastic partition bracket, arc edge design
4. Mistake proofing design: Users need not care, the equipment always works at its best
PACKAGE CONTENTS
• Charging station ×1 • Door key ×2 • Power cord ×1 • Manual ×1

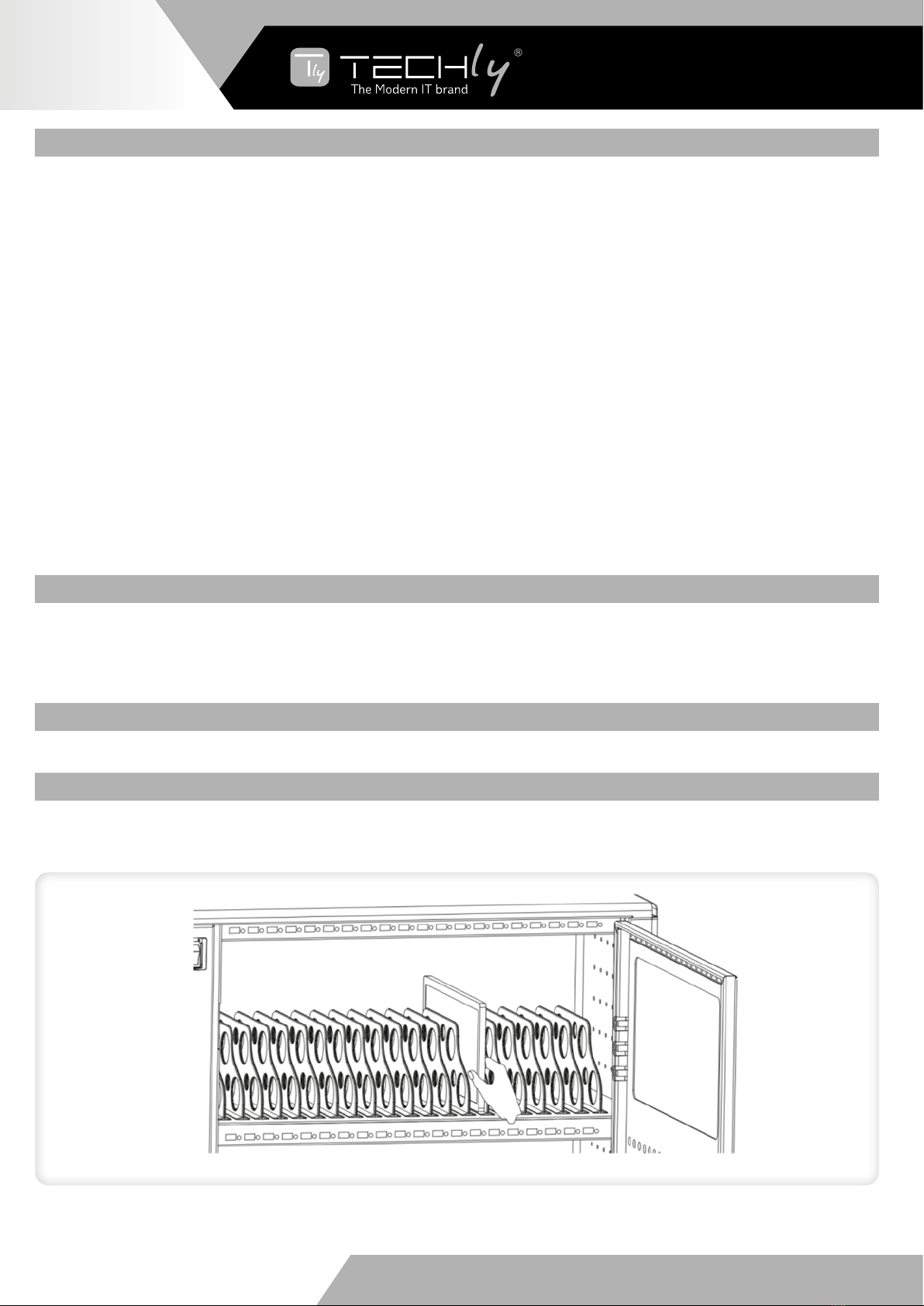

USB CHARGING OPERATION
1. Disconnect the charger in advance and open the cabinet door
2. According to the tablet number, put the tablets one by one into the tablet rotation slot corresponding to the number

EN - 4
WWW.TECHLY.COM
VENTILATED CHARGING
STATION TROLLEY FOR 80 DEVICES
4. After the connection is completed, lock the cabinet door and plug
the power plug of the charging station into the mains outlet for
charging
5. Switch the main power to "ON", and then all charging units'
LED charging status indicator lights up red, and the device is in
charging state
3. The two ends of the USB cable are connected to the charging /
HUB port on the device and the tablet port respectively
With the CE sign, Techly®ensures that the product is conformed to the basic European standards and directives.
In compliance with EU Directive WEEE this product is marked with this symbol. It means that used electrical and electronic products should not be mixed with
general household waste. There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous
substances can pollute the environment.

WWW.TECHLY.COM
IT - 5
CARRELLO STAZIONE DI RICARICA
VENTILATO PER 80 DISPOSITIVI
CARRELLO STAZIONE DI RICARICA VENTILATO PER 80 DISPOSITIVI
Gentile Cliente, grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con
attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione il presente manuale per ulteriori esigenze future.
IMPORTANTI INFORMAZIONI SULLA SICUREZZA
• Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene piccole parti che potrebbero venir ingerite o inalate e provocare danni se non utilizzato
correttamente! • Installare l’apparecchio e le periferiche ad esso collegate in modo che non possano provocare danni a persone e oggetti come far inciampare o causare
cadute. • Rimuovere tutti gli imballi che potrebbero causare soffocamento se manipolati da bambini. • Evitare di posizionare l’apparecchio sotto al sole, alla pioggia o in un
ambiente non ventilato. Evitare l’installazione dell’apparecchio in luoghi con temperature o umidità eccessive, o luoghi che potrebbero venire a contatto con l’acqua. Non
installare vicino a bocchette dell’aria condizionata o in luoghi che presentano polvere o fumi eccessivi. Mantenere il prodotto distante da materiali infiammabili ed esplosivi.
• Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni. • Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti danneggiate. • Mantenere
sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni. • Non inserire parti metalliche
o altri oggetti che potrebbero danneggiare l’apparecchio. • Collegare o scollegare i cavi con delicatezza ed evitare di collegare o scollegare spesso scuotendoli con forza.
AMBIENTE DI SERVIZIO
Temperatura di lavoro 0°C~45°C
Umidità dell'ambiente di lavoro 20%~80%
Umidità dell'ambiente di stoccaggio -15°C~45°C
Materiale principale Il corpo principale adotta una piastra in acciaio laminato a freddo da 1,0 mm a 1,5 mm; l'armadio è dotato di uno strato divisorio
in plastica tecnica ABS
Input Corrente alternata AC 110V/220V 50/60Hz 16A
Potenza del prodotto 3500W
Sistema di raffreddamento Raffreddamento ad aria forzata
Output Ricarica: 5V 2.1A Ricarica rapida: 20W Uscita: 110V/220V 50/60Hz 10A/16A
Indicatore luminoso di stato Luce rossa: in stato di carica, luce verde: carico/disconnesso
Presa AC esterna carico/disconnesso
Porta di ricarica USB esterna 1
Compatibilità di sistema Android, IOS, Windows
Supporta il protocollo di ricarica rapida Apple, BC1.2(DCP), HUAWEI-FCP, MTK PE, SAMSUNG-AFC
Maniglie
Interruttore
di alimentazione
Luce LED
Blocco meccanico
antifurto
Angolo
di collisione
Ruote frenanti
universali
super silenziose
Presa USB
esterna
Presa USB
esterna
Porta
di ingresso
alimentazione
Ventola silenziosa a temperatura controllata
PARAMETRO DEL PRODOTTO

WWW.TECHLY.COM
IT - 6 CARRELLO STAZIONE DI RICARICA
VENTILATO PER 80 DISPOSITIVI
INFORMAZIONI SULLA GESTIONE DELLA CARICA ELETTRICA
I. Sistemi di protezione incorporati:
1. Protezione da sovraccarico: Interrompe l’alimentazione automaticamente in caso di sovraccarico, protegge così il dispositivo
2. Protezione contro le dispersioni: dispositivo di protezione rapido contro le dispersioni, doppia protezione contro le dispersioni, previene scosse elettriche alle persone per
garantire maggiore sicurezza
3. Blocco dell’isolamento: design con isolamento AC e DC, installazione elettrica schermata, bassa tensione sicura
4. Protezione da sovracorrente: ciascuna porta è configurata indipendentemente per un’uscita di corrente continua a 3.1A massimo, scarta la porta di uscita che presenta un
carico eccessivo, nessun effetto sull’uso delle altre porte
5. Protezione da sovratensione in ingresso: Quanto la tensione in ingresso è superiore a 30V, interviene un blocco automatico della corrente in ingresso e uscita per proteggere
da danni le altre apparecchiature durante la carica
6. Protezione da sottotensione in ingresso: Quanto la tensione in ingresso è inferiore a 8V, interviene un blocco automatico della corrente in ingresso e uscita per proteggere
da danni le altre apparecchiature durante la carica
7. Protezione da corto circuito in uscita: Blocca l’uscita in caso di anormale corto circuito della porta di uscita per garantire la sicurezza
8. Protezione da ritorno di flusso: interruzione inversa incorporata, blocco preventivo della corrente per impedire il ritorno di flusso
9. Protezione da sovraccarico: circuito incorporato per protezione del sovraccarico, rilevamento intelligente delle condizioni di ricarica del dispositivo, dopo la carica completa
l’attività di ricarica si blocca automaticamente
II. Per l’utilizzo sicuro, controllo intelligente per raggiungere il massimo delle prestazioni e un’elevata qualità della ricarica
1. Efficiente dissipazione del calore: il design favorisce la dissipazione del calore con immissione dal basso e scarico nella parte superiore dell’aria per migliorare l’effetto di
dissipazione
III. Consente di ottenere un ambiente di utilizzo di alta qualità
1. Circuito integrato: completo di circuito integrato MCU+ con chip intelligente (DS doppia carica intelligente)
2. Accensione automatica delle luci: indicatori di stato multicolore, automaticamente mostrano lo stato delle periferiche collegate sotto carica
3. Controllo della temperatura: quando la temperatura all’interno del carrello supera i 40°C parte la ventola per dissipare il calore eccessivo e garantire una ricarica sicura
4. Sospensione automatica: sospensione automatica se nessun dispositivo è in carica, sistema intelligente di gestione della carica
5. Conveniente ed efficiente: nessuna configurazione, plug and play, sistema intelligente di gestione della carica
ALTRE CARATTERISTICHE
I dettagli che migliorano l'esperienza dell’utente
1. Adotta una ruota universale silenziosa in silicone e una ventola di raffreddamento a velocità variabile bloccata, riduce notevolmente la generazione di rumore
2. Ordinato: gestione cavi ordinata
3. Ergonomico: staffa divisoria in plastica con bordi arrotondati
4. Progettazione a prova di errore: Non serve alcuna configurazione o accorgimento, l'apparecchiatura funziona sempre al meglio
CONTENUTO DELLA CONFEZIONE
• Stazione di ricarica ×1 • Chiave della porta ×2 • Cavo di alimentazione ×1 • Manuale ×1

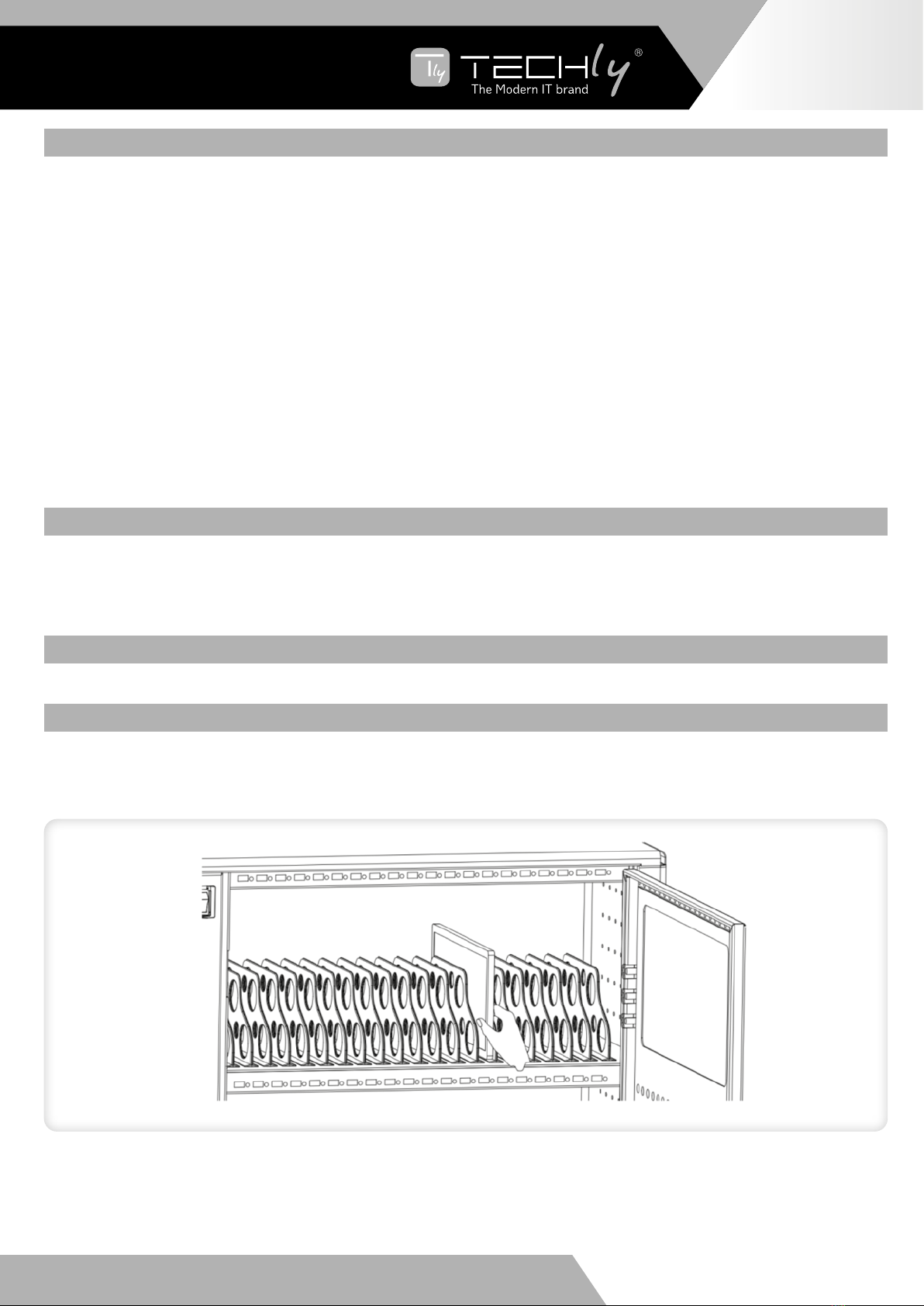

OPERAZIONE DI RICARICA USB
1. Scollegare preventivamente il carrello e aprire la porta
2. In base al numero di tablet, inserirli uno alla volta nello slot facendo attenzione al numero corrispondente

WWW.TECHLY.COM
IT - 7
CARRELLO STAZIONE DI RICARICA
VENTILATO PER 80 DISPOSITIVI
Con il marchio CE, Techly®garantisce che il prodotto e conforme alle norme e direttive europee richieste.
In conformità alla normativa RAEE, le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici. Il presente prodotto deve
essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti
per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura.

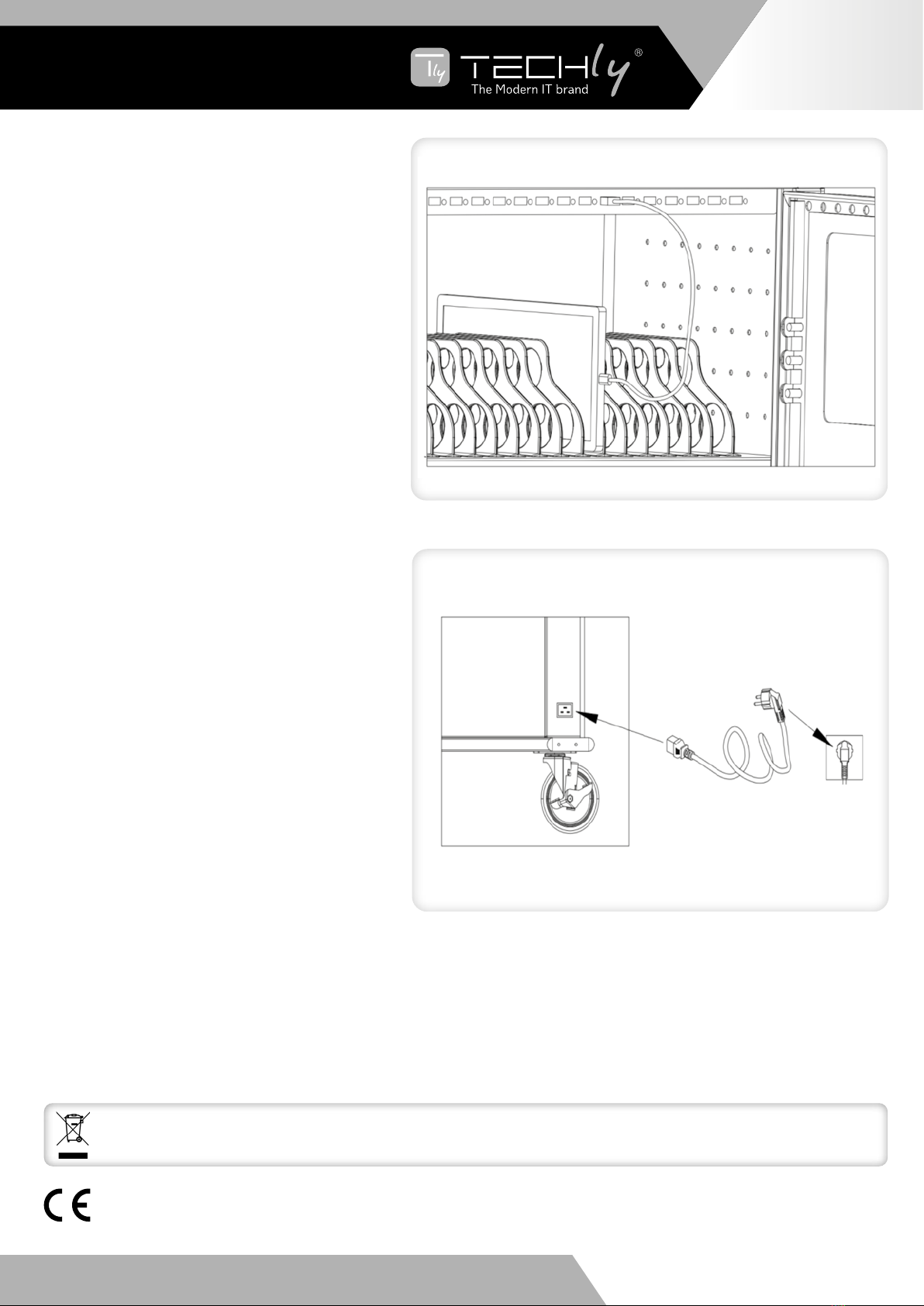

4. Una volta completata la connessione, bloccare lo sportello
dell'armadio e inserire la spina di alimentazione della stazione di
ricarica nella presa di rete
5. Portare l'interruttore di alimentazione principale su "ON", quindi
l'indicatore di stato di ricarica a LED di tutte le unità di ricarica si
illumina in rosso e il dispositivo è in stato di ricarica
OPERAZIONE DELLA FUNZIONE DI
3. Collegare il cavo USB facendo attenzione che le estremità del
cavo siano collegate rispettivamente alla porta di ricarica del
carrello e alla porta del tablet

WWW.TECHLY.COM
All rights reserved. All trademarks and trade names are those of their respective owners.
TECHLY® - Viale Europa 33 - 33077 Sacile (PN) - Italy
