Techly IDATA EXT-E704K2 User manual

EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K
HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K
Manuale d’istruzione
User’s manual
IDATA EXT-E704K2

EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K
2
IT EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K
ExtEndEr HdMI 2.0 su cavo cat.6/7 4K
Gentile Cliente
Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella
salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima
di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione il presente manuale per
ulteriori esigenze future.
IMPortantI InForMaZIonI suLLa sIcurEZZa
USO PREVISTO
Non è consentito l’uso dell’apparecchio in modi diversi da quello indicato nel presente
manuale. Utilizzare il prodotto solo luoghi interni asciutti. Non rispettare le istruzioni e
le precauzioni di sicurezza riportate nel presente manuale potrebbe causare incidenti
mortali, lesioni e danni a persone e cose. Il costruttore/fornitore non risponde dei
danni risultanti da un utilizzo non conforme all’uso previsto.
Per ridurre il rischio di shock elettrico, questo prodotto
dovrebbe essere aperto SOLO da un tecnico autorizzato
quando è necessario ripararlo. Scollegare il prodotto
dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto
ad acqua o umidità.
ATTENZIONE
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
• Questoprodottononèungiocattoloenonèpensatoperibambini,contienepiccolopartiche
potrebbero venir ingerite o inalate e provocare danni se non utilizzato correttamente!
• Installarel’apparecchioeleperifericheadessocollegateinmodochenonpossanoprovocare
danni a persone e oggetti come far inciampare o causare cadute.
• Rimuoveretuttigliimballichepotrebberocausaresoffocamentosemanipolatidabambini.
• Evitare di installare l’apparecchio in luoghi con temperature o umidità eccessive, o luoghi che
potrebbero venire a contatto con l’acqua. Non installare vicino a bocchette dell’aria condizionata
o in luoghi che presentano polvere o fumi eccessivi.
• Noninstallareilprodottoinluoghisoggettiavibrazioniooscillazioni.
• Nonmodificareoalterareilprodottoeisuoiaccessori!Nonutlizzarepartidanneggiate.
• Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione,
permettere una maggiore libertà di movimento ed evitare danni.
• Mantenereilprodottodistantedamaterialiinfiammabiliedesplosivi.
• Nonscollegarelaperifericadurantel’uso
• NoninvertireiltrasmettitoredaHDMIaRJ45conilricevitoreHDMIdurantel’installazione
• Alimentatore: DC 12V, utilizzare solo l’alimentatore fornito nella confezione. Non utilizzare se
l’alimentatore risulta danneggiato.

EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K
3
IT
IntroduZIonE
QuestoextenderHDMIècostituitodaun’unitàtrasmittenteedaunaricevente.Permettediestendere
ilsegnaleHDMIfinoa50ma4Kx2K@30Hzefinoa30ma4Kx2K@60Hzutilizzandounsingolo
cavodi reteCat.6/6A/7in una configurazione punto-punto. Il trasmettitoreè dotatodi una porta
HDMIlocale,soluzioneconvenienteperaggiungereunapostazionemonitorlocalmente.Ilricevitore
può essere alimentato dal trasmettitore (è necessario collegare l’alimentazione al solo trasmettitore);
questoHDMIExtendernonpuòessereutilizzatoconswitcherouter.E’perfettoperapplicazioniin
pubblicità esterna, video clip, la videoconferenza, in ambienti formativi e per la videosorveglianza,
ecc.
carattErIstIcHE
1.Alloggiamentometallico,solidoedurevole
2.TrasmissionesusingolocavoCat.6/6A/7
3.IltrasmettitoreèdotatodiportaHDMIlocale
4.Massimarisoluzionevideosupportata4Kx2K@60Hz
5.SupportaHDMI2.0,compatibileconHDCP2.2
6.IncorporafunzioneEDIDpassbackpergarantireunamigliorecompatibilità
7.SupportafunzioneIRpassback(supportaIRrange20~60KHz)
8.Supportadistanzaditrasmissionefinoa50metria4K@30Hzefinoa30metria4K@60Hz
9.Può essere alimentato dal cavo di rete. È necessario solamente connettere l’alimentatore 12V
all’unità trasmittente e il ricevitore comincerà subito a lavorare
contEnuto dELLa conFEZIonE
• Trasmettitorex1pz
• Ricevitorex1pz
• AlimentatoreDC12V/1Ax1pz
• Manualed’istruzionex1pz
• ProlungaIRBlasterx1pz
• ProlungaricevitoreIRx1pz
rEQuIsItI PEr L’InstaLLaZIonE
1.Sorgente HDMI ( scheda grafica del computer, DVD,PS3, sistemi di videosorveglianza in alta
risoluzione, ecc)
2.SchermoHDMIconSDTV,HDTV,proiettoreconportaHDMI
3.CavodireteUTP/STPCat6/6A/7conformeallostandardEIA-568B

EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K
IT EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K
4
dEscrIZIonE aPParEccHIo
1. Trasmettitore (TX)
➊ ➋ ➌ ➍ ➏ ➐➎
➊Reset Premereperriavviareildispositivo
➋UscitasegnaleRJ45 CollegareilcavodireteCat6osuperiore
➌Indicatore di alimentazione La luce blu indica che il prodotto è acceso. La luce rossa indica
che non c’è trasmissione di immagini, la luce blu indica che c’è
trasmissione di immagini
➍Ingressoalimentazione Collegarelal’alimentatoreDC12V/1A
➎IngressosegnaleHDMI CollegareconlasorgenteHDMI
➏UscitasegnaleHDMI CollegareconildispositivodivisualizzazioneHDMI
➐UscitasegnaleIR CollegareconlaprolungaIRblaster
2. Ricevitore (RX)
➊ ➋ ➌ ➍ ➏➎
➊Reset Premereperriavviareildispositivo
➋IngressosegnaleRJ45 CollegarecolcavodireteCat6osuperiore
➌Indicatore di alimentazione La luce rossa indica che il prodotto è acceso. La luce rossa indica
che non c’è trasmissione di immagini, la luce blu indica che c’è
trasmissione di immagini
➍Ingressoalimentazione Collegareconl’alimentatoreDC12V/1A(opzionale)
➎SegnaleHDMIinuscita CollegareconildispositivodivisualizzazioneHDMI
➏IngressosegnaleIR CollegareconlaprolungaricevitoreIR

EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K
5
IT
ProcEdurE PEr L’InstaLLaZIonE
Seguire lo standard EIA-568B:
1-Arancio/bianco 2-Arancio   3-Verde/bianco
4-Blu  5-Blu/bianco  6-Verde
7-Marrone/bianco 8-Marrone
coLLEgaMEnto
(NOTA): L’alimentazione proviene dal trasmettitore
Istruzioni per il collegamento
1)Collegarelasorgentealtrasmettitore(TX)eloschermoalricevitore(RX)tramiteicaviHDMI.
2)Collegareiltrasmettitore(TX)alricevitore(RX)tramiteuncavodirete(CAT.6,CAT.6AoCAT.7)
3)Collegare l’alimentatore solamente al trasmettitore, ciascuna unità si accenderà e inizializzerà
automaticamente, quando viene stabilita la connessione tra trasmettitore e ricevitore, il ricevitore
leggeràl’EDIDdeldisplaycollegatoelorimandaaltrasmettitoretramiteilcavodirete;quindila
sorgentepuòaccettareeleggerel’EDIDdaltrasmettitore;lasorgentepuòquindigestirel’uscita
per inviare solo risoluzioni e caratteristiche compatibili con il dispositivo collegato.
4)Dopoavercollegatol’alimentatore,ilricevitorerileval’EDIDdeldisplay/TVequindirimandale
informazionialtrasmettitore,così la sorgentedovrebbeindividuareil formato di segnale HDMI
ideale al display/TV connesso. Comunque, se l’EDID del display/TV è danneggiato o non può
essererilevatocorrettamente,lasorgentedovrebbeindividuareilsegnaleHDMIinconformitàcon
l’EDIDincorporatosull’extenderHDMI.
(NOTA):Siconsiglial’utilizzodiuncavodiretedilunghezzacomprersatrai15~50m.Seilcavo
Cat6ètroppocorto,potrebberoesserciproblemidivisualizzazioneperchéilsegnaleètroppoforte.
SeilcavoCat6ètroppolungo,ilsegnaleinuscitapotrebberisultarediscarsaqualità.

6
IT EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K
guIda aLL’uso dELL’Ir
1)LaprolungaIRblastervacollegataallaportaIROUTdeltrasmettitore(TX)dell’extenderHDMI,e
laprolungadelricevitoreIRdeveesserecollegataallaportaIRINdelricevitore(RX).
2)L’emettitoredell’IRblasterdovrebbeessereilpiùvicinopossibileallafinestradiricezioneIRdella
sorgente del segnale.
3)Utitlizzandoil telecomando IR della sorgentedi segnale attraverso il ricevitoreIR(connessoal
ricevitore) è possibile controllare da remoto la riproduzione
FaQ
Q: Non c’è alcuna immagine in uscita sullo schermo anche se tutti i collegamenti sono corretti
A: 1)Assicurarsicheloschermo/TVsupportinoilsegnaleHDMIemessodallasorgente.
2)AssicurarsicheicaviHDMIsupportino4Kx2Kseilsegnaleinuscitadallasorgentehauna
risoluzione4Kx2K.
3)AssicurarsicheilcavodiretesiacorrettamenteinseritonellaportaRJ45.
4) Riavviareiltrasmettitoreoilricevitoreprementoiltastoreset.
Q:Compareunschermatanerasulloschermodelmonitor/TV?
A: 1) Verificarechelalunghezzadelcavodiretesiacompresanelrangerichiesto:
  CAT.6entro50m@4Kx2K@30Hz
  CAT.6entro30m@4Kx2K@60Hz
2)Riavviareiltrasmettitoreperricrearelaconnessione.
Q: Il colore appare anormale o non vi è alcuna uscita audio
A:1) Riavviareiltrasmettitoreperricrearelaconnessione.

EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K
7
IT
sPEcIFIcHE
Alimentazione Tensione/ corrente DC12V/1A
Consumoenergetico TX:4WRX:6W
Prestazioni e interfaccia
CompatibilitàHDMI HDMI2.0
CompatibilitàHDCP HDCP2.2
RisoluzioneHDMIsupportata
480i@60Hz,480p@60Hz,576i@50Hz,
576p@50Hz,720p@50/60Hz,
1080i@50/60Hz,1080p@50/60Hz,
3840x2160@24/25/30/60Hz
Supporta formati audio LPCM/DTS-HD/Dolby-AC3
MassimavelocItàdi
trasferimento 18Gbps
Ingresso e uscita segnale
TMDS 0.5~1.5p-p(TMDS)
IngressoeuscitasegnaleDDS 5Vp-p(TTL)
Lunghezza cavo in ingresso
supportata ≤8m(AWG24)
Lunghezza cavo in uscita
supportata ≤8m(AWG24)
Livello protezione Protezione elettrostatica per
l’intero dispositivo
1aScaricodelcontattolivello3
1bScaricodell'arialivello3
Implementazione dello Standard
IEC61000-4-2
Indicazioni ambientali
Temperatura d’esercizio 0°C~50°C
Temperatura di stoccaggio -10~70°C
Umidità (senza condensa) 0~90%
Proprietà fisiche
Dimensioni 101.1(P)x81.6(L)x20.6(A)mm
Materiale Lega di alluminio + pannello di cristallo
Colore Nero
Peso TX:190gRX:190g

HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K
8
IT EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K
Manutenzione: pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia: non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche
del prodotto o a danni determinati dall’uso improprio del prodotto stesso.
Inconformitàalla normativa WEEEleapparecchiatureelettricheedelettronichenondevono
essere smaltite con i rifiuti domestici. Il presente prodotto deve essere consegnato ai punti di
raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche.
Contattateleautoritàlocalicompetentiperottenereinformazioniinmeritoallosmaltimentocorretto
della presente apparecchiatura.
Con il marchio CE, Techly®garantisce che il prodotto e conforme alle norme e direttive
europee richieste.

HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K
9
EN
HdMI 2.0 ExtEndEr ovEr cat.6/7 caBLE 4K
Dear Customer
Thank you for purchasing this product. For optimum performance and safety, please read these
instructionscarefullybeforeconnecting,operatingoradjustingthisproduct.Pleasekeepthismanual
for future reference.
IMPortant saFEtY InstructIon
INTENDED USE
Wedonotpermitusingthedeviceinotherwayslikedescribedinthisuser’smanual.
Usetheproductonlyindryinteriorrooms.Notattendingtotheseregulationsand
safetyinstructionmightcausefatalaccidents,injuries,anddamagestopersonsand
property. The manufacturer/supplier assumes no liability for damages caused by
failuretocomplywiththeintendeduse.
To reduce risk of electric shock, this product should ONLY
be opened by an authorized technician when service is
required. Disconnect the product from mains and other
equipmentifaproblemshouldoccur.Donotexposetheproducttowaterormoisture.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
• Yourproductisnotatoyandisnotmeantforchildren,becauseitcontainssmallpartswhichcan
beswallowedandcaninjurewhenusedinappropriately!
• Pleaseinstallthesystemanddevicesattachedtoitinawaythatpersonscannotbeinjured,or
objectsnotbedamagedforexamplebydroppingorstumbling.
• Pleaseremovethepackingmaterials,becausechildrenmaycutthemselvesonthemwhileplaying.
Furthermore,thereisariskofswallowingandinhalationofincidentalsandinsulatingmaterial.
• Avoid places with high temperatures, or humidity, or places which might come into contact
withwater.Donotinstalltheproductclosetoopeningsofairconditioners,oratplaceswithan
excessiveamountofdustorsmoke.
• Donotinstalltheproductatplacessubjecttovibration,oroscillation
• Donotmodifyandaltertheproductandanyaccessories!Donotuseanydamagedparts.
• Keep enough space around all devices for a good ventilation and free motion and to avoid
damages.
• Keepdistancefromflammableandexplosivedevices.
• Donotunplugthedevicewhenitisinusing.
• DonotmixupHDMItoRJ45senderandRJ45toHDMIreceiverbeforeinstallation.
• Powersupply:DC12V,usageonlythesuppliedpowerunit,donotusethepowersupplyifitis
damaged.

HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K
10
EN HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K
IntroductIon
This HDMI Extender includes a transmitter unit and a receiver unit, allows HDMI signal to be
transmittedupto50metersat4Kx2K@30Hzandupto30metersat4Kx2K@60Hzlongawayvia
asingle CAT6/6A/7 cable in a point-to-point configuration. It supports IR pass back with a wide
IRfrequency20-60 KHz.Transmitter withaHDMIloopout, convenient for monitor at location.It
supportsreceiverbepoweredfromthetransmitter(connectpowersupplytothetransmitteronly),
pleasenotethatthisHDMIExtendercannotusewithswitchorrouter.Itisperfectforapplicationof
outdooradvertising,videoclips,monitorsystem,homeentertainmentandconference,etc.
FEaturEs
1.Metalcasing,stableanddurable
2.TransmissionoversingleCAT6/6A/7
3.TransmittersupportoneHDMIloop-out
4.Highestresolutionupto4Kx2K@60Hz
5.SupportHDMI2.0,compatiblewithHDCP2.2
6.BuiltinEDIDpassbackfunctiontogetbettercompatibility
7.SupportIRpassbackfunction(IRrangesupport20~60KHz)
8.Supportdistanceupto50meterswhen4K@30Hzand30meterswhen4K@60Hz
9.Canbepoweredbynetworkcable.Itonlyneedstoconnectthe12Vpoweronthetransmitterunit,
bothtransmitterandreceiverstartwork.
PacKagE contEnts
• Transmitterunitx1pc
• Receiverunitx1pc
• PowersupplyDC12V/1Ax1pc
• User‘smanualx1pc
• IRblasterextensioncablex1pc
• IRreceiverextensioncablex1pc
InstaLLatIon rEQuIrEMEnts
1.HDMIsourcedevice(computergraphicscard,DVD,PS3,HDmonitoringequipmentetc).
2.HDMIdisplaydevicelikeSDTV,HDTV,andprojectorwithHDMIport.
3.UTP/STPCat.6/6A/7networkcables,whichfollowingthestandardofEIA-568B.

HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K
11
EN

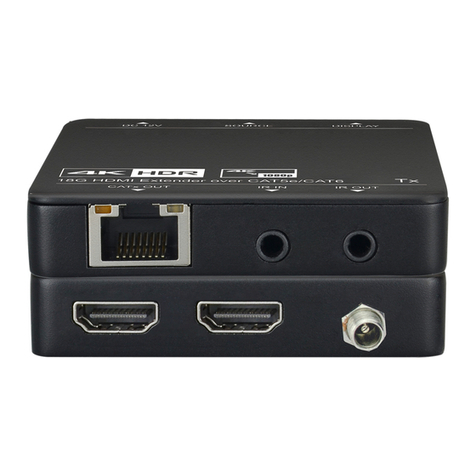

PanEL dEscrIPtIon
1.Transmitter unit (TX)
➊ ➋ ➌ ➍ ➏ ➐➎
➊Resetbutton Pressforrestartingtheunit
➋RJ45signaloutput ConnectwithCat6orbettercable
➌Powersignalindicator Theredlightindicatesthatthepowerison.Redlightindicatesno
image transmission, blue light indicates image transmission
➍Powerinput ConnectwithDC12V/1Apowersupply
➎HDMIsignalinput Connectwithsourcedevice
➏HDMIsignaloutput ConnectwithHDMIdisplaydevice
➐IRsignaloutput ConnectwithIRblasterextensioncable
2. Receiver unit (RX)
➊ ➋ ➌ ➍ ➏➎
➊Resetbutton Pressforrestartingthedevice
➋R145signalinput ConnectwithCat6orbettercable
➌Powersignalindicator Theredlightindicatesthatthepowerison.Redlightindicatesno
image transmission, blue light indicates image transmission
➍Powerinput ConnectwithDC12V/1Apoweradapter(optional)
➎HDMIsignaloutput Connectwiththedisplaydevice
➏IRsignalinput ConnectwithIRreceiverextensioncable

12
EN HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K
InstaLLatIon ProcEdurEs
Follow the standard of EIA-568:
1-Orange/white 2-Orange  3-Green/white
4-Blue  5-Blue/white 6-Green
7-Brown/white 8-Brown
connEctIon
(NOTE): Powerfromthetransmitterunit
Connection instruction:
1)Connectsourcedevicetotransmitterunit(TX)anddisplaydevicetoreceiverunit(RX)viaHDMI
cables.
2)Connecttransmitterunit(TX)andreceiverunit(RX)vianetworkcables(CAT6/CAT6A/CAT7)
3)Plugthepowersupplytotransmitterunitonly,eachunitwillpoweruptheninitializeitself,when
connectionbetweenTXandRXunitisbuilt,theRXunitwillreadtheEDIDortheconnecteddisplay
device,andsendsitbacktotheTXunitthroughthenetworkcable,thensourcecanacceptand
readthe EDIDfromTX unit,thesourcecanthencaterits output to sendonlyresolutionsand
featuresthatarecompatiblewiththeattacheddisplaydevice.
4)Afterconnectingwiththepowersupply,theRXunitwilldetecttheEDIDofthedisplay/TV,andthen
sendtheEDIDinformationbacktotheTXunit,sothesourcedevicewouldfeedthemostsuitable
formatoftheHDMIsignaltotheconnecteddisplay/TV.However,iftheEDIDofthedisplay/TV
isdamagedoritcannotbedetectedcorrectly,thenthesourcedevicewouldfeedHDMIsignal
accordingtothebuilt-inEDIDoftheHDMIextender.
(NOTE):Itisrecommendedtousealengthrangewithin15~50mnetworkcable.IftheCat6cableis
tooshort,theremaybenodisplayoutputbecauseofthesignalistoostrong.IftheCat6cableistoo
long,theoutputmaybewithpoorquality.

HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K
13
EN
Ir usEr guIdE
1)IRblasterextensioncableshouldplugintheIROUTportofTX(Sender)ofHDMIextenderandthe
IRreceiverextensioncableshouldintheIRINportoftheRX(Receiver)ofthisHDMIExtender.
2)TheemitteroftheIRblastershouldascloseaspossibletotheIRreceiverwindowofthesignal
source device.
3)UsingtheIRremotecontrollerofthesignalsourcedevicetowardstheIRreceiver(connectedto
thereceiver),toremotecontrolsourcemediaplayback.
FaQ
Q:Thereisnooutputonscreenwhenallconnectionsarecorrect?
A:1)Please check and make sure the display/monitor supports the HDMI signal which fed out
from the source device.
2)PleasemakesuretheHDMIcablessupports4Kx2Kiftheoutputsignalfromthesourcedevice
is4Kx2Kresolution.
3)PleasecheckandmakesurethenetworkcableinserttotheRJ45portwell.
4)Restartthetransmitterorreceiverbypressingtheresetbutton.
Q: Blackscreenhappenedonthedisplay/monitor?
A: 1)Pleasecheckandmakesurethelengthofthenetworkcablewithintheusablerange:
  CAT6within50m@4Kx2K@30Hz
  CAT6within30m@4Kx2K@60Hz.
2)Resetthetransmitterunitforre-builttheconnection.
Q:Thecolorcomesabnormityorthereisnoaudiooutput?
A:Resetthetransmitterunitforre-builttheconnection.

14
EN HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K
sPEcIFIcatIon
Power supply Voltage/Current DC12V/1A
Powerconsumption TX:4WRX:6W
HDMI Performance and
Interface
HDMIcompliance HDMI2.0
HDCPcompliance HDCP2.2
HDMIresolutionsupported
480i@60Hz,480p@60Hz,576i@50Hz,
576p@50Hz,720p@50/60Hz,
1080i@50/60Hz,1080p@50/60Hz,
3840x2160@24/25/30/60Hz
Suports audio formats LPCM/DTS-HD/Dolby-AC3
Maximumtransferrate 18Gbps
InputandoutputTMDSsignal 0.5~1.5p-p(TMDS)
InputandoutputDDSsignal 5Vp-p(TTL)
Input cable lenght supported ≤8m(AWG24)
Output cable lenght supported ≤8m(AWG24)
Protection level Electrostaticprotectionofthe
wholemachine
1aContactdischargelevel3
1bAirdischargelevel3
Implementation of the Standard
IEC61000-4-2
Operating environment
Workingtemperature 0°C~50°C
Storage temperature -10~70°C
Humidity(nocondensation) 0~90%
Body properties
Dimension 101.1(L)x81.6(W)x20.6(H)mm
Material Ironalloymaterial+crystalpanel
Color Black
Weight TX:190gRX:190g

HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K
15
EN
Maintenance:cleanonlywithadrycloth.Donotusecleaningsolventsorabrasives.
Warranty:noguaranteeorliabilitycanbeacceptedforanychangesandmodificationsoftheproduct
or damage caused due to incorrect use of this product.
IncompliancewithEUDirectiveWEEEthisproductismarkedwiththissymbol.Itmeansthat
usedelectricalandelectronicproductsshould not be mixed with generalhouseholdwaste.
ThereisaseparatecollectionssystemfortheseproductsincompliancewithWEEEdirective,
otherwisecontaminativeandhazardoussubstancescanpollutetheenvironment.
With the CE sign, Techly® ensures that the product is conformed to the basic European
standards and directives.

www.techly.com
