Techly IDATA HDMI-EX60-H2 User manual

P/N: IDATA HDMI-EX60-H2
8059018361308
18G HDMI 2.0 EXTENDER SET
OVER CAT5E/6 CABLE
KIT EXTENDER HDMI2.0 18G
SU CAVO CAT5E/6
WWW.TECHLY.COM
EN User's Manual
IT Manuale d’istruzione
IR

18G HDMI2.0 EXTENDER SET
OVER CAT5E/6 CABLE
2
WWW.TECHLY.COM
18G HDMI2.0 EXTENDER SET OVER CAT5E/6 CABLE
Dear Customer
Thank you for purchasing this product.
For optimum performance and safety, please read these instructions
carefully before connecting, operating or adjusting this product.
Please keep this manual for future reference.
IMPORTANT SAFETY INSTRUCTION
INTENDED USE
We do not permit using the device in other ways like
described in this user’s manual.
Use the product only in dry interior rooms. Not
attending to these regulations and safety instruction
might cause fatal accidents, injuries, and damages to persons
and property. The manufacturer/supplier assumes no liability for
damages caused by failure to comply with the intended use.
To reduce risk of electric
shock, this product should
ONLY be opened by an
authorized technician when
service is required. Disconnect the product from mains and other
equipment if a problem should occur. Do not expose the product
to water or moisture.
CAUTI O N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
• Your product is not a toy and is not meant for children, because it
contains small parts which can be swallowed and can injure when
used inappropriately!
• Please install the system and devices attached to it in a way that
persons cannot be injured, or objects not be damaged for example by
dropping or stumbling.
• Please remove the packing materials, because children may cut
themselves on them while playing. Furthermore, there is a risk of
swallowing and inhalation of incidentals and insulating material.
• Avoid places with high temperatures, or humidity, or places which
might come into contact with water. Do not install the product close
to openings of air conditioners, or at places with an excessive amount
of dust or smoke.
• Do not install the product at places subject to vibration, or oscillation
• Do not modify and alter the product and any accessories! Do not use
any damaged parts.
• Keep enough space around all devices for a good ventilation and free
motion and to avoid damages.
• Do not unplug the deive when it is in using, keep distance from
ammable and explosive devices.
• Power supply: DC 12V, usage only the supplied power unit, do not
use the power supply if it is damaged.

18G HDMI2.0 EXTENDER SET
OVER CAT5E/6 CABLE
3
WWW.TECHLY.COM
Make sure your package includes the following items:
• Transmitter (TX) x 1
• Receiver (RX) x 1
• DC 12V 1A Power Adapter x 1
• User Manual x 1
• Your product is not a toy and is not meant for children, because it
contains small parts which can be swallowed and can injure when
used inappropriately!
• Please install the system and devices attached to it in a way that
persons cannot be injured, or objects not be damaged for example by
dropping or stumbling.
• Please remove the packing materials, because children may cut
themselves on them while playing. Furthermore, there is a risk of
swallowing and inhalation of incidentals and insulating material.
• Avoid places with high temperatures, or humidity, or places which
might come into contact with water. Do not install the product close
to openings of air conditioners, or at places with an excessive amount
of dust or smoke.
• Do not install the product at places subject to vibration, or oscillation
• Do not modify and alter the product and any accessories! Do not use
any damaged parts.
• Keep enough space around all devices for a good ventilation and free
motion and to avoid damages.
• Do not unplug the deive when it is in using, keep distance from
ammable and explosive devices.
• Power supply: DC 12V, usage only the supplied power unit, do not
use the power supply if it is damaged.
FEATURES
The IDATA HDMI-EX60-H2 is a cost-effective point-to-point extender set
for HDMI V2.0 and IR signals; this kit supports 4K/UHD video @ 60 Hz
with 4:4:4 Chroma sampling, as well as HDMI data rates up to 18Gbps,
HDCP 2.2 compliant; It provides HDMI transmission up to 230 feet (70
meters) for 4K@60Hz 4:4: 4 or 1080p, over single CAT5e/6 cable. It
supports video resolution down-scaling, the 4K input can be automatically
downscale to 1080p output for compatibility with 1080p display.
SPECIFICATIONS
• Supports HDMI V2.0, up to 4K@60Hz 4:4:4, HDR 10, 18G, HDCP 2.2.
• Extends 4K or 1080p HDMI signal up to 230 feet (70m) over a single
CAT5e/6 cable.
• HDMI loop out on transmitter.
• Bi-directional IR pass-through.
• Supports video resolution down-scaling, the 4K input can be
automatically degraded to 1080p output on receiver for compatibility
with legacy 1080p display device.
• Features visually lossless compression with no latency.
• EDID pass-through.
• Compact design, easy to install and simple to operate.
PACKAGE CONTENTS
• IR Emitter x 1
• IR Receiver x 1
• Cable ties x 2

18G HDMI2.0 EXTENDER SET
OVER CAT5E/6 CABLE
4
WWW.TECHLY.COM

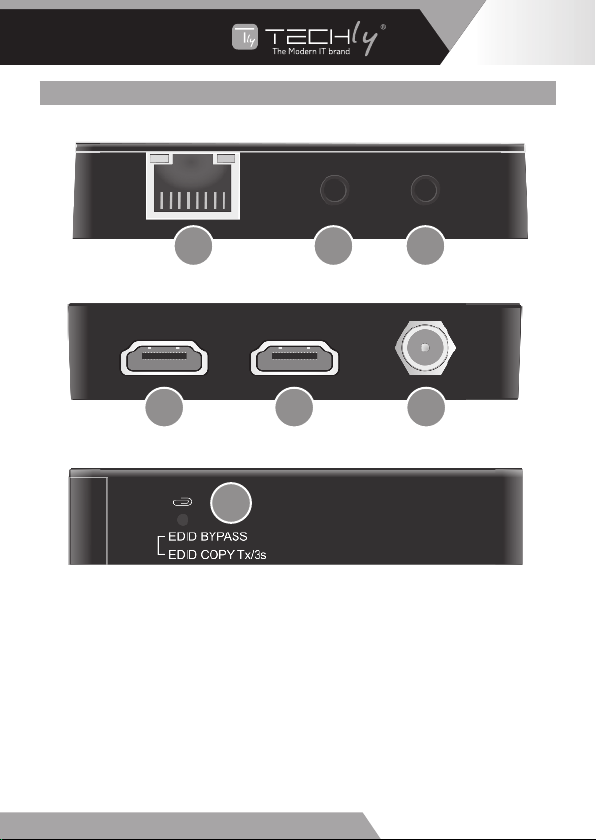

1 2 3
7
654
TRANSMITTER PANEL DESCRIPTION

18G HDMI2.0 EXTENDER SET
OVER CAT5E/6 CABLE
5
WWW.TECHLY.COM
Note: if the standard resolution of the local display is lower than the
receiver‘s, the unit will output the video with the lower resolution to
ensure video can be shown on both displays.
1 CATx OUT
RJ45 port to connect the CATx IN port of receiver by
CATx cable. It supports 12V PoC to power the receiver.
The orange LED illuminates when there is a valid HDMI
signal input. The green LED illuminates when power is
applied.
2 IR IN 3.5 mm mini jack to connect IR receiver for IR
pass-through.
3 IR OUT 3.5 mm mini jack to connect IR emitter for IR
pass-through.
4 DISPLAY Type-A female HDMI port to connect HDMI display
device.
5 SOURCE Type-A female HDMI port to connect HDMI source
device.
6 DC 12V DC connector for the power adapter connection.
7EDID
Management
EDID BYPASS: press the button with paper clip or
other sharp tool to learn the EDID from the remote
display connected to the Receiver’s HDMI out.
EDID COPY Tx/3s: press and hold the button for 3
seconds to copy the EDID from the local display con-
nected to the Transmitter’s HDMI out.
DEFAULT: factory default, the source device learns
EDID from the TV which has the lowest resolution.
Press and hold the button while the product is in
turned-off period, and then release the button after 6
seconds of power on can restore the default setting.

18G HDMI2.0 EXTENDER SET
OVER CAT5E/6 CABLE
6
WWW.TECHLY.COM

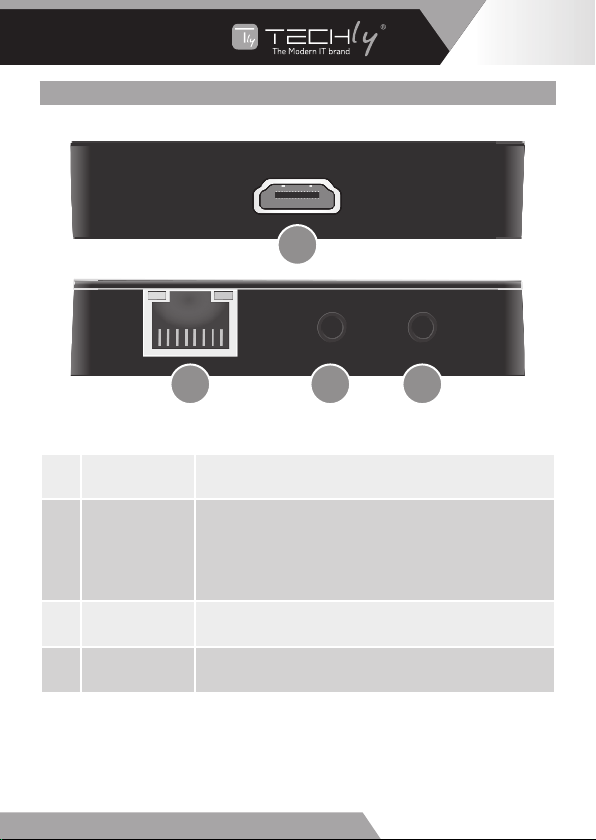

1
2 3 4
RECEIVER PANEL DESCRIPTION
1 DISPLAY Type-A female HDMI port to connect HDMI display
device.
2 CATx IN
RJ45 port to connect the CATx OUT port of transmitter
by CATx cable. It supports 12V PoC and the receiver
can be powered from the transmitter. The orange LED
illuminates when there is a valid HDMI signal input. The
green LED illuminates when power is applied.
3 IR IN 3.5 mm mini jack to connect IR receiver for IR
pass-through.
4 IR OUT 3.5 mm mini jack to connect IR emitter for IR
pass-through.

18G HDMI2.0 EXTENDER SET
OVER CAT5E/6 CABLE
7
WWW.TECHLY.COM

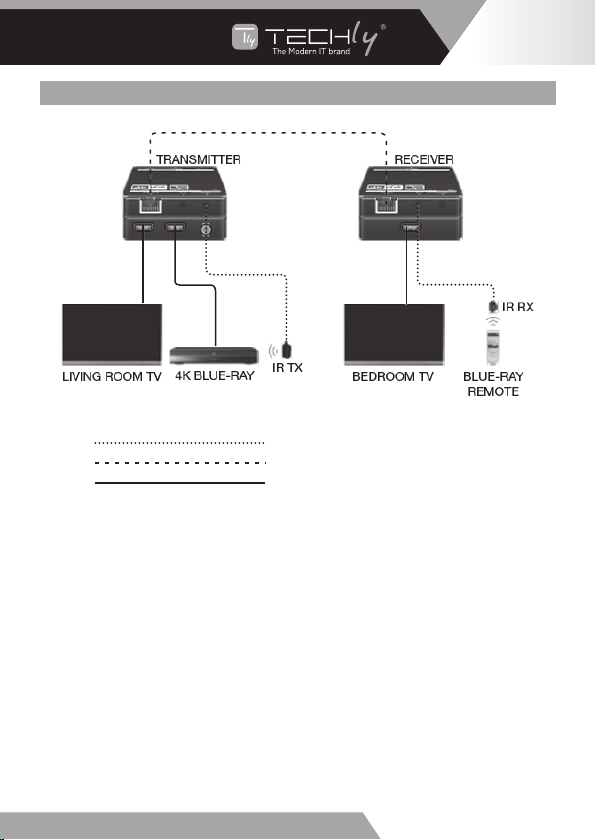

CONNECTION DIAGRAM
IR:
CATX:
HDMI:

KIT EXTENDER HDMI2.0
18G SU CAVO CAT5E/6
8
WWW.TECHLY.COM
SPECIFICATIONS
TRANSMITTER
Input (1) SOURCE
Input Connector (1) 19-pin type-A female HDMI
Output (1) DISPLAY, (1) CATx OUT
Output Connector (1) 19-pin type-A female HDMI, (1) RJ45
Control (1) IR IN, (1) IR OUT
Control Connector (2) 3.5 mm mini jacks
RECEIVER
Input (1) CATx IN
Input Connector (1) RJ45
Output (1) DISPLAY
Output Connector (1) 19-pin type-A female HDMI
Control (1) IR IN, (1) IR OUT
Control Connector (2) 3.5 mm mini jacks
GENERAL
Video Resolution Up to 4K@60Hz 4:4:4, HDR 10
HDMI Audio Format
Supports LPCM 2ch, LPCM 5.1ch, LPCM 7.1ch,
Dolby Digital 2ch, Dolby Digital 5.1ch, DTS 2ch, DTS
5.1ch, DTS 96/24 5.1ch.
Transmission Distance 4K/1080p ≤ 70 meters (230ft)
HDMI Version HDMI V2.0
HDCP Version HDCP 2.2 compliant. (The HDCP of output follows
the HDCP version of display device.)
EDID Supports EDID Pass-through
Power Supply Input: 100VAC~240VAC, 50/60Hz
Output: 12VDC 1A
Power Consumption 4W (Max)
Operation Temperature -5~55°
Storage Temperature -25~70°
Relative Humidity 10%-90%
Dimensions (W*H*D) 80 mm x 16,8 mm x 80 mm
Net Weight Tx/Rx: 70g
Note: the extender set does not support HBR audio.

KIT EXTENDER HDMI2.0
18G SU CAVO CAT5E/6
9
WWW.TECHLY.COM
KIT EXTENDER HDMI2.0 18G SU CAVO CAT5E/6
Gentile Cliente
Grazie per aver acquistato questo prodotto. Per ottenere il massimo
delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo
di leggere con attenzione il presente manuale prima di collegare e
mettere in funzione il prodotto. Tenga sempre a disposizione il presente
manuale per ulteriori esigenze future.
IMPORTANTI INFORMAZIONI SULLA SICUREZZA
USO PREVISTO
Non è consentito l’uso dell’apparecchio in modi diversi
da quello indicato nel presente manuale. Utilizzare il
prodotto solo in luoghi interni asciutti. Non rispettare le
istruzioni e le precauzioni di sicurezza riportate nel
presente manuale potrebbe causare incidenti mortali, lesioni e
danni a persone e cose. Il costruttore/fornitore non risponde dei
danni risultanti da un utilizzo non conforme all’uso previsto.
Per ridurre il rischio di
shock elettrico, questo
prodotto dovrebbe essere
aperto SOLO da un tecnico
autorizzato quando è necessario ripararlo. Scollegare il prodotto
dall’alimentazione e da altri apparecchi se dovesse esserci un
problema. Non esporre il prodotto ad acqua o umidità.
ATTENZIONE
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
• Questo prodotto non è un giocattolo e non è pensato per i bambini,
contiene piccolo parti che potrebbero venir ingerite o inalate e
provocare danni se non utilizzato correttamente!
• Installare l’apparecchio e le periferiche ad esso collegate in modo che
non possano provocare danni a persone e oggetti come far
inciampare o causare cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se
manipolati da bambini.
• Evitare di installare l’apparecchio in luoghi con temperature o umidità
eccessive, o luoghi che potrebbero venire a contatto con l’acqua.
Non installare vicino a bocchette dell’aria condizionata o in luoghi che
presentano polvere o fumi eccessivi.
• Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni.
• Non modicare o alterare il prodotto e i suoi accessori!
Non utlizzare parti danneggiate.
• Mantenere sufciente spazio attorno alla periferica per garantire una
buona ventilazione, permettere una maggiore libertà di movimento ed
evitare danni.
• Non scollegare la periferica durante l’uso, mantenere il prodotto
distante da materiali inammabili ed esplosivi.
• Alimentatore: DC 12V, utilizzare solo l’alimentatore fornito nella
confezione. Non utilizzare se l’alimentatore risulta danneggiato.

KIT EXTENDER HDMI2.0
18G SU CAVO CAT5E/6
10
WWW.TECHLY.COM
CARATTERISTICHE
L'IDATA HDMI-EX60-H2 è un extender punto-punto per segnali HDMI
V2.0 e IR; questo kit supporta video 4K / UHD a 60 Hz con
campionamento della crominanza 4: 4: 4, velocità dati HDMI no a 18
Gbps ed è conforme HDCP 2.2. Fornisce una trasmissione HDMI no a
70 metri per 4K a 60Hz 4: 4: 4 o 1080p, su un singolo cavo CAT5e / 6.
Supporta il ridimensionamento della risoluzione video, l'ingresso 4K può
essere automaticamente ridimensionato all'uscita 1080p per la
compatibilità con gli schermi 1080p.
Vericare che nella confezione siano inclusi i seguenti elementi:
• Trasmettitore (TX) x 1
• Ricevitore (RX) x 1
• Alimentatore DC 12V 1A x 1
• Manuale d’istruzione x 1
SPECIFICHE
• Supporta HDMI V2.0, no a 4K@60Hz 4:4:4, HDR 10, 18G, HDCP 2.2.
• Estende il segnale HDMI 4K o 1080p no a 70 m tramite un singolo
cavo CAT5e/6.
• Uscita HDMI su trasmettitore per monitor locale.
• IR passante bidirezionale.
• Supporta il ridimensionamento della risoluzione video, l'ingresso 4K
può essere automaticamente degradato a 1080p in uscita sul
ricevitore per la compatibilità con dispositivi di visualizzazione 1080p.
• Compressione senza perdita di segnale e senza latenza.
• EDID passante.
• Struttura compatta, facile da installare e semplice da usare.
CONTENUTO DELLA CONFEZIONE
• Emettitore IR x 1
• Ricevitore IR x 1
• Fascette x 2
• Questo prodotto non è un giocattolo e non è pensato per i bambini,
contiene piccolo parti che potrebbero venir ingerite o inalate e
provocare danni se non utilizzato correttamente!
• Installare l’apparecchio e le periferiche ad esso collegate in modo che
non possano provocare danni a persone e oggetti come far
inciampare o causare cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se
manipolati da bambini.
• Evitare di installare l’apparecchio in luoghi con temperature o umidità
eccessive, o luoghi che potrebbero venire a contatto con l’acqua.
Non installare vicino a bocchette dell’aria condizionata o in luoghi che
presentano polvere o fumi eccessivi.
• Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni.
• Non modicare o alterare il prodotto e i suoi accessori!
Non utlizzare parti danneggiate.
• Mantenere sufciente spazio attorno alla periferica per garantire una
buona ventilazione, permettere una maggiore libertà di movimento ed
evitare danni.
• Non scollegare la periferica durante l’uso, mantenere il prodotto
distante da materiali inammabili ed esplosivi.
• Alimentatore: DC 12V, utilizzare solo l’alimentatore fornito nella
confezione. Non utilizzare se l’alimentatore risulta danneggiato.

KIT EXTENDER HDMI2.0
18G SU CAVO CAT5E/6
11
WWW.TECHLY.COM
1 2 3
7
654
PANNELLO TRASMETTITORE

KIT EXTENDER HDMI2.0
18G SU CAVO CAT5E/6
12
WWW.TECHLY.COM
Nota: se la risoluzione standard dello schermo locale è inferiore a quella
dello schemo lato ricevitore, il video in uscita presenterà la risoluzione
inferiore per permettere la visualizzazione su entrambi gli schermi.
1 CATx OUT
Porta RJ45 per connettere l’INGRESSO CATx del
ricevitore tramite il cavo CATx. Supporta 12V PoC per
alimentare il ricevitore. La spia arancio si illumina in
presenza di un segnale HDMI valido in ingresso. La spia
verde si illumina quando viene applicata l’alimentazione.
2 IR IN Mini jack da 3.5 mm per collegare il ricevitore
per l’IR passante.
3 IR OUT Mini jack da 3.5 mm per collegare l’emettitore
per l’IR passante.
4 DISPLAY Porta HDMI tipo A femmina per collegare
lo schermo HDMI.
5 SOURCE Porta HDMI tipo A femmina per collegare
la sorgente HDMI.
6 DC 12V Connettore DC per il collegamento dell’alimentatore.
7 Gestione EDID
EDID BYPASS: premere il tasto con una graffetta
o altro oggetto appuntito per acquisire l’EDID dallo
schermo remoto collegato all’uscita HDMI del
ricevitore.
EDID COPY Tx/3s: tener premuto per 3 secondi il
tasto per copiare l’EDID dallo schermo locale connesso
all’uscita HDMI del trasmettitore.
DEFAULT: impostazione di fabbrica, la sorgente
acquisisce l’EDID dalla TV che ha la risoluzione
inferiore. Tenere premuto il tasto mentre il prodotto
è spento, quindi rilasciare il tasto dopo 6 secondi
dall’accensione per ripristinare le impostazioni

KIT EXTENDER HDMI2.0
18G SU CAVO CAT5E/6
13
WWW.TECHLY.COM
1
2 3 4
PANNELLO RICEVITORE
1 DISPLAY Porta HDMI tipo A femmina per collegare
lo schermo HDMI.
2 CATx IN
Porta RJ45 per connettere l’USCITA CATx del tra-
smettitore tramite il cavo CATx. Supporta 12V PoC e il
ricevitore può essere alimentato dal trasmettitore. La
spia arancio si illumina in presenza di un segnale HDMI
valido in ingresso. La spia verde si illumina quando
viene applicata l’alimentazione.
3 IR IN Mini jack da 3.5mm per collegare il ricevitore
per l’IR passante.
4 IR OUT Mini jack da 3.5mm per collegare l’emettitore
per l’IR passante.

KIT EXTENDER HDMI2.0
18G SU CAVO CAT5E/6
14
WWW.TECHLY.COM
SCHEMA DI COLLEGAMENTO
IR:
CATX:
HDMI:

KIT EXTENDER HDMI2.0
18G SU CAVO CAT5E/6
15
WWW.TECHLY.COM
TRASMETTITORE
Ingresso (1) SORGENTE
Connettore ingresso (1) HDMI 19-pin tipo A femmina
Uscita (1) SCHERMO, (1) USCITA CATx
Connettore uscita (1) HDMI 19-pin tipo A femmina, (1) RJ45
Controllo (1) ingresso IR, (1) uscita IR
Connettore controllo (2) 3.5 mm mini jack
RICEVITORE
Ingresso (1) INGRESSO CATx
Connettore ingresso (1) RJ45
Uscita (1) DISPLAY
Connettore uscita (1) HDMI 19-pin tipo A femmina
Controllo (1) ingresso IR, (1) uscita IR
Connettore controllo (2) 3.5 mm mini jack
INFORMAZIONI GENERALI
Risoluzione video
Formato audio HDMI
Supporta LPCM 2ch, LPCM 5.1ch, LPCM 7.1ch,
Dolby Digital 2ch, Dolby Digital 5.1ch, DTS 2ch, DTS
5.1ch, DTS 96/24 5.1ch.
Distanza trasmissione 4K/1080p ≤ 70 metri
Versione HDMI HDMI V2.0
Versione HDCP Conforme HDCP 2.2 (L'HDCP dell'uscita segue la
versione HDCP del dispositivo di visualizzazione.)
EDID Supporta EDID Passante
Alimentazione Ingresso: 100VAC~240VAC, 50/60Hz
Uscita: 12VDC 1A
Consumo 4W (massimo)
Temp. d'esercizio -5~55°
Temp. di stoccaggio -25~70°
Umidità relativa 10%-90%
Dimensioni (L*A*P) 80 mm x 16,8 mm x 80 mm
Peso netto Tx/Rx: 70g
SPECIFICATIONS
Nota: il set di estensione non supporta l'audio HBR.

All rights reserved. All trademarks and trade names
are those of their respective owners.
TECHLY® - Viale Europa 33
33077 Sacile (PN) - Italy
Iscr. Reg. AEE N. IT08020000001358
WWW.TECHLY.COM
This product is marked with this symbol. It means that
used electrical and electronic products should not be
mixed with general household waste.
There is a separate collections system for these products in
compliance with EU Directive WEEE.
In conformità alla normativa RAEE le apparecchiature elettriche
ed elettroniche non devono essere smaltite con i riuti
domestici. Il presente prodotto deve essere consegnato ai punti
di raccolta preposti allo smaltimento e riciclo delle
apparecchiature elettriche ed elettroniche.
Contattate le autorità locali competenti per ottenere
informazioni in merito allo smaltimento corretto della presente
apparecchiatura.
With the CE sign, Techly®ensures that theproduct is
conformed to the basic European standards and directives.
Con il marchio CE, Techly®garantisce che il prodotto è
conforme alle norme e direttive europee richieste.
