Technaxx TX-186 User manual

1
TX-186, 5000, 09/22
Technaxx ®* Gebrauchsanleitung

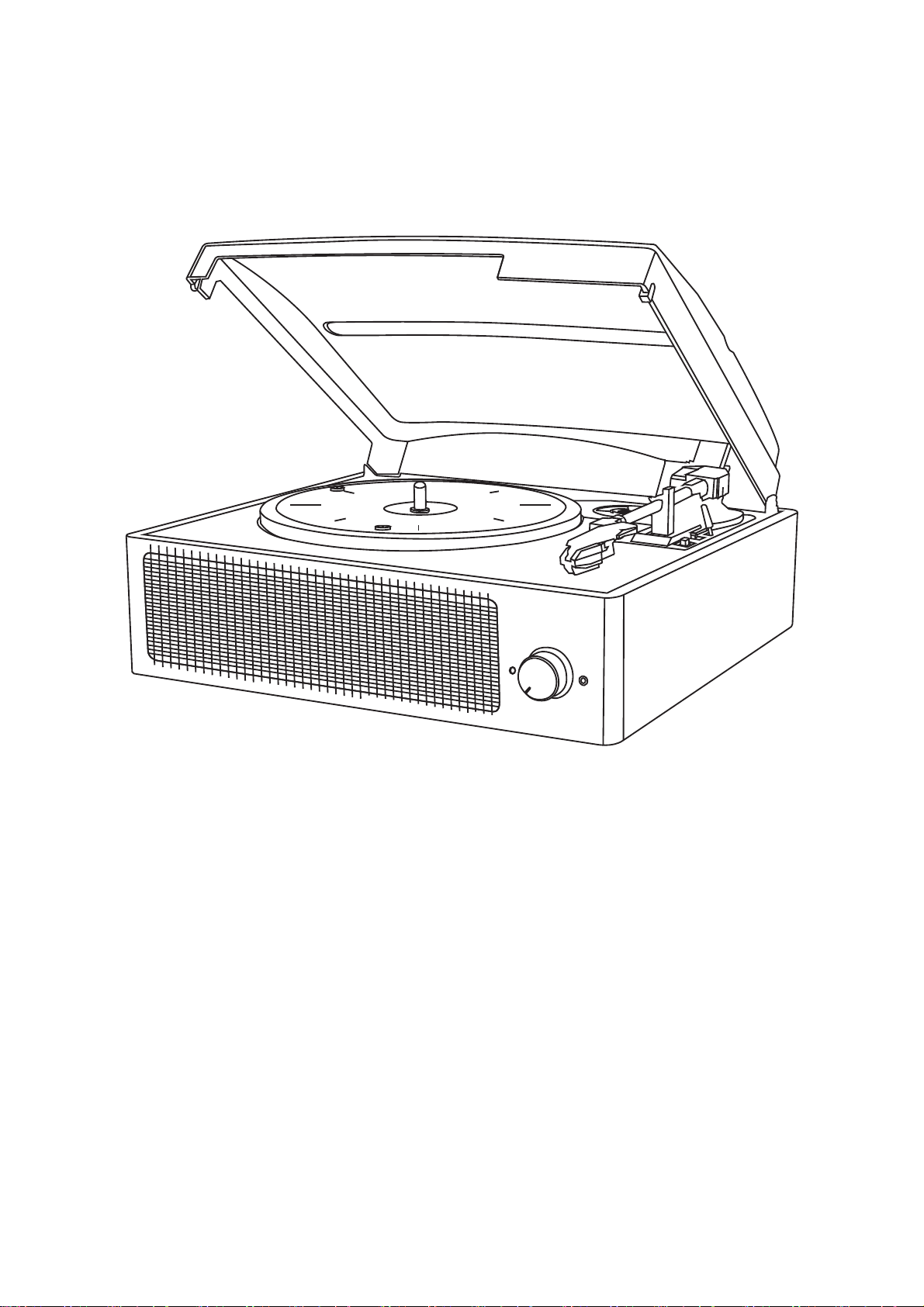

BT Retro LP-Player TX-186
Besonderheiten
Bluetooth V5.0
Stereo-Lautsprecher 2 x 3 W
RCA-Ausgang zum Anschluss an HiFi-Systeme
Plattenspieler mit 3 Geschwindigkeiten: 33, 45, 78rpm
LP-Digitalisierung direkt auf USB-Stick
3,5 mm AUX-IN und 3,5 mm Kopfhöreranschluss
Hochwertiges Design mit funktionaler Handhabung

2
TX-186, 5000, 09/22
Inhaltsverzeichnis
Besonderheiten....................................................................................... 1
Technische Daten....................................................................................3
Produktübersicht .....................................................................................4
Erster Start..............................................................................................5
Phono-Modus (Vinyl)...............................................................................5
Hinweise zu Vinyl-Schallplatten ............................................................ 5
Abspielen einer Schallplatte.................................................................. 5
Auswechseln der Tonabnehmernadel ................................................... 7
Bluetooth-Modus .....................................................................................8
Bluetooth-Wiedergabe .......................................................................... 8
AUX-Modus.............................................................................................8
Wiedergabe von Musik über einen AUX-Eingang.................................. 8
Kopfhörer.............................................................................................. 9
Anschluss an einen externen Verstärker............................................... 9
Aufzeichnung von Audio auf ein USB-Laufwerk .................................... 9
Installation / Reparatur des Riemenantriebs ............................................ 9
FAQ’s / Häufig gestellte Fragen............................................................. 10
Hinweise ............................................................................................... 11
Warnungen............................................................................................ 12
Konformitätserklärung ........................................................................... 12
Entsorgung............................................................................................ 12
Die Gebrauchsanleitung für zukünftige Bezugnahme oder eine
Produktweitergabe sorgfältig aufbewahren. Verfahren Sie ebenso mit
dem Originalzubehör dieses Produktes. Im Garantiefall wenden Sie sich
bitte an den Händler oder das Ladengeschäft, wo Sie dieses Produkt
gekauft haben.
Viel Spaß mit Ihrem Produkt. * Teilen Sie Ihre Erfahrungen und
Meinung auf einem der bekannten Internetportale.

3
TX-186, 5000, 09/22
Vor der Verwendung
Wählen Sie den Aufstellungsort Ihres Geräts sorgfältig aus. Vermeiden Sie es, es
in direktem Sonnenlicht oder in der Nähe einer Wärmequelle aufzustellen.
Vermeiden Sie auch Standorte, die Vibrationen, übermäßigem Staub, Hitze, Kälte
oder Feuchtigkeit ausgesetzt sind. Installieren Sie das Gerät nicht in einer
geneigten Position. Es ist nur für den Betrieb in einer horizontalen Position
vorgesehen. Wenn das Gerät direkt von einem kalten an einen warmen Ort
gebracht wird, kann sich Feuchtigkeit im Inneren des Geräts niederschlagen und
Schäden verursachen. Wenn Sie das Gerät zum ersten Mal aufstellen oder es von
einem kalten an einen warmen Ort bringen, warten Sie 30 Minuten, bevor Sie das
Gerät in Betrieb nehmen. Die Lüftungsöffnungen dürfen nicht verdeckt werden.
Stellen Sie sicher, dass über und neben dem Verstärker/Empfänger genügend Platz
ist. Stellen Sie keinen CD-Player oder andere Geräte auf das Gerät. Öffnen Sie
das Gehäuse nicht. Dies könnte zu einer Beschädigung der Schaltkreise oder einem
elektrischen Schlag führen. Wenn Sie den Player für längere Zeit nicht benutzen,
sollten Sie ihn vom Netz trennen. Ziehen Sie beim Abziehen des Netzsteckers
niemals am Kabel.Um einen Brand oder Stromschlag zu vermeiden, trennen Sie
das Gerät vor der Reinigung von der Stromquelle. Seien Sie beim Reinigen und
Abwischen der Kunststoffteile vorsichtig. Versuchen Sie nicht, das Gerät mit
chemischen Lösungsmitteln zu reinigen, da dies die Oberfläche beschädigen
könnte.
Technische Daten
Bluetooth
V5.0;Reichweite ~10m offene Flächen
Bluetooth-Sendefrequenz 2,4GHz
Abgestrahlte Ausgangsleistung max. 2.5mW
Modus
Phono, Bluetooth, AUX-IN, USB
Lautspreche
r
2x 3W Stereo-Lautsprecher,
Impedanz 4Ω, Frequenzbereich 75Hz-20kHz
Phono
EP/LP/SP; Gleichstrommotor; Geschwindigkeiten: 33/45/78rpm;
S/N
≧
45dB; Nadelkassette (Model-ID:4768); Riemenantrieb
AUX-IN und Kopfhörer
3,5-mm-Buchse
RCA-Ausgang
Cinch (links und rechts)
Spannung des Netzadapters
100-240V 50/60Hz
Stromaufnahme
DC 5V 1A
Stromverbrauch
Max. 5W
Gewicht / Abmessungen
2,2 kg / (L) 33,0 x (B) 28,5x (H) 12,4cm
Inhalt der Verpackung
Bluetooth Retro LP-Player TX-186, 45rpm Single-
Puck-Adapter, Netzadapter, Gebrauchsanleitung

4
TX-186, 5000, 09/22
Produktübersicht
1
Drehscheibe
2
45 Single-Adapter
3
Ein/Aus-Schalter für automatischen Stopp
4
Tonarmheber
5
Geschwindigkeitswähler
6
Tonarm
7
Kartusche/Tonabnehmernadel
8
Sicherheitsverriegelung
9
Lautsprecher
10
Anzeige Power /Bluetooth (Power rot / Bluetooth blau)
11
Kopfhörer-Ausgang
12
Modusschalter / Lautstärkeregler
13
USB-Anschluss (nur Aufzeichnung)
14
AUX-EINGANG
15
RCA-Ausgang (R&L)
16
Stromeingang (DC 5V)

5
TX-186, 5000, 09/22
Erster Start
Lesen Sie das Handbuch sorgfältig durch. Stecken Sie den Netzadapter
in eine 100-240-V-Wechselstromsteckdose und das andere Ende in das
TX-186 (16). Schalten Sie das Gerät durch Drehen des Lautstärkereglers
(12) ein. Bluetooth ist standardmäßig eingeschaltet.
Phono-Modus (Vinyl)
Hinweise zu Vinyl-Schallplatten
Berühren Sie nicht die Rillen der Schallplatten. Fassen Sie
Schallplatten nur an den Rändern oder am Etikett an. Achten Sie darauf,
dass Ihre Hände sauber sind. Hautfett führt zu einer allmählichen
Beschädigung der Schallplatte. Bewahren Sie Ihre Unterlagen staubfrei
und an einem trockenen, kühlen Ort auf.Bewahren Sie Ihre
Schallplatten in Hüllen auf, wenn Sie sie nicht benutzen, um Staub und
Kratzer zu vermeiden.Lagern Sie Schallplatten aufrecht. Horizontal
gelagerte Schallplatten verbiegen und verziehen sich. Bewahren Sie
Schalplatten nicht im Kofferraum eines Autos auf.Lagern Sie die
Schalplatten an einem Ort mit gleichbleibender Temperatur und niedriger
Luftfeuchtigkeit.Wischen Sie die Oberfläche mit einem weichen,
antistatischen Tuch vorsichtig in kreisenden Bewegungen ab.
Abspielen einer Schallplatte
Achten Sie bei der Verwendung des Plattenspielers darauf, den
Tonabnehmerschutz (2) gemäß der Abbildung unten zu entfernen. Sie
sollte sich leicht von der Tonabnehmer-Nadel-Baugruppe (1) abziehen
lassen. Vergewissern Sie sich außerdem, dass die Tonarmverriegelung
vor dem Gebrauch gelöst und nach dem Gebrauch wieder befestigt wird.

6
TX-186, 5000, 09/22
Schalten Sie das Gerät ein und stellen Sie die Lautstärke auf einen
angemessenen Pegel ein.
Drehen Sie den Funktionsknopf auf die Position PHONO.
Legen Sie eine Schallplatte auf den Plattenteller und wählen Sie die
richtige Abspielgeschwindigkeit: 33/45/78rpm, je nach der abgespielten
Schallplatte. Wenn Sie eine Schallplatte mit 45 U/min abspielen,
verwenden Sie den mitgelieferten 45-U/min-Adapter.
Entfernen Sie den Tonabnehmerschutz und entriegeln Sie die
Tonarmsperre.
Drücken Sie den Hubhebel nach oben, um den Tonarm anzuheben,
und bewegen Sie den Tonarm dann vorsichtig in die gewünschte
Position über der Schallplatte.
Der Plattenteller beginnt sich zu drehen, wenn der Tonarm zur
Schallplatte bewegt wird. Drücken Sie den Tonarmhebel (2) nach vorne,
um den Tonarm langsam auf die gewünschte Position auf der Schallplatte
abzusenken. Die Schallplatte beginnt zu spielen.
Wenn die Aufnahme beendet ist, drücken Sie den Tonarmheber (2)
nach hinten, um den Tonarm anzuheben, und bewegen Sie ihn vorsichtig
zurück in seine Ruheposition.
Wenn Sie mit dem Abspielen von Schallplatten fertig sind, verriegeln
Sie den Tonarm, um ihn vor versehentlichen Bewegungen zu schützen.
Trennen Sie den TX-186 von der Stromversorgung, wenn er eine Zeit
lang nicht benutzt wird.
1. Tonarm / 2.Tonarm-Heber

7
TX-186, 5000, 09/22
Auswechseln der Tonabnehmernadel
Es wird empfohlen, die Abtastnadel zu ersetzen, sobald Sie eine
Veränderung der Klangqualität feststellen.
Bei längerem Gebrauch einer abgenutzten Nadel kann die Schallplatte
beschädigt werden. Bei der Wiedergabe von 78-RPM-Schallplatten wird
der Verschleiß der Nadel beschleunigt.
A: Entfernen der Abtastnadel aus der Kassette
Setzen Sie einen Schraubendreher an der Spitze der Tonabnehmerköpfe
an und drücken Sie sie in der in Skizze "A" gezeigten Richtung nach
unten. Entfernen Sie die Tastkopfschale, indem Sie sie nach vorne ziehen
und nach unten drücken.
B: Installation des neuen Stiftes
Halten Sie
Halten Sie die Spitze der Tastkopfschale fest und
setzen Sie sie durch Drücken in die mit "B"
gekennzeichnete Richtung ein. Drücken Sie die
Tastereinsatzschale in der mit "C" gekennzeichneten
Richtung nach oben, bis der Tastereinsatz in der
Spitzenposition einrastet.
(1) Führungsstifte innen
Vorsicht
Verbiegen Sie den Stift nicht. Berühren Sie die Nadel nicht, um
Verletzungen zu vermeiden. Schalten Sie das Gerät aus, bevor Sie den
Eingabestift austauschen. Außerhalb der Reichweite von Kindern
aufbewahren. Gehen Sie vorsichtig damit um, da der Stift empfindlich
ist. Die Verwendung eines verbogenen oder zerbrochenen Stiftes kann

8
TX-186, 5000, 09/22
die Schallplatte beschädigen und zu Fehlfunktionen führen. Setzen Sie
den Stift nicht extremer Hitze aus.
Bluetooth-Modus
Bluetooth-Wiedergabe
Schalten Sie das Gerät durch Drehen des Lautstärkereglers (12) ein, bis
die Anzeige blau blinkt. Schalten Sie dann Ihr Telefon oder ein anderes
Mediengerät ein und starten Sie die Bluetooth-Suchfunktion, der
Empfänger erhält die Bluetooth-Identifikationsnummer für: "Technaxx
TX-186". Wenn Ihr Bluetooth-Gerät verbunden ist, gibt der Lautsprecher
einen Signalton ab.
ANMERKUNG:Ziehen Sie einen AUX-IN- oder Kopfhörer ab, bevor Sie
die Bluetooth-Funktion verwenden. Legen Sie den Tonarm auf die
Tonarmauflage und verriegeln Sie ihn. Steuern Sie die Musik von Ihrem
Abspielgerät, das mit dem LP-Player verbunden ist.
ACHTUNG:Wenn Sie das Gerät neu starten, sollten Sie diese Schritte
wiederholen, damit die Bluetooth-Funktion neu gestartet wird. Das zuletzt
verbundene Gerät verbindet sich automatisch.
AUX-Modus
Wiedergabe von Musik über einen AUX-Eingang
Drehen Sie den Lautstärkeregler, um das Gerät einzuschalten (12).
Schließen Sie ein Ende des 3,5-mm-AUX-IN-Kabels (im Paket enthalten)
an die 3,5-mm-AUX-IN-Buchse an der Rückseite des Geräts und das
andere Ende an die AUX-Buchse Ihres Audiogeräts (CD-Player, Tablet,
MP3-Player, Smartphone usw.) an.
Drücken Sie PLAY auf der externen Audioquelle.
ANMERKUNG:Die Ausgangslautstärke wird von der Lautstärke der
Quelle beeinflusst. Stellen Sie sicher, dass die Lautstärke der Quelle auf
etwa 70-80 % eingestellt ist, um Klangverzerrungen zu vermeiden. Die
Wiedergabe muss von Ihrem angeschlossenen Audiogerät gesteuert
werden.

9
TX-186, 5000, 09/22
Kopfhörer
Schließen Sie einen Kopfhörer an die 3,5-mm-Buchse des AUX-
Ausgangs an (11). Stellen Sie den Modus ein, den Sie hören möchten.
Jeder Modus ist möglich. Stellen Sie die Lautstärke auf eine angenehme
Einstellung und genießen Sie Ihre Musik.
Anschluss an einen externen Verstärker
Mit dieser Funktion können Sie Musik vom Plattenspieler über einen
Verstärker oder externe Lautsprecher wiedergeben. Für diesen Anschluss
benötigen Sie ein RCA-Kabel (nicht im Lieferumfang enthalten).
Stecken Sie ein Ende der roten und weißen Cinch-Buchsen in den
Cinch-Ausgang (15) auf der Rückseite des TX-186 und das andere Ende
in die Buchsen R (rot) und L (weiß) auf der Rückseite des Verstärkers
oder der externen Lautsprecher.
Aufzeichnung von Audio auf ein USB-Laufwerk
Mit diesem Gerät können Sie Ihre Vinyl-Musik in ein digitales Format
umwandeln und direkt auf einen USB-Stick speichern.
Stecken Sie das USB-Laufwerk in den USB-Steckplatz (13).
Bereiten Sie Ihre Musikmedien für die Wiedergabe vor: Legen Sie eine
Schallplatte auf den Plattenteller und starten Sie die Wiedergabe.
Der LP-Player erkennt das USB-Gerät
Es wird eine neue MP3-Datei auf dem USB-Gerät erstellt und
entsprechend abgespielt und pausiert.
Die Dateinamen müssen anschließend entsprechend den
aufgezeichneten Dateien umbenannt werden.
Hinweis: 32GB USB-Geräte müssen im FAT32-Format formatiert
werden. Bei mehr als 32 GB Speicherplatz muss das Gerät im exFAT-
Format formatiert werden. Die maximale Speichergröße beträgt 128 GB.
Installation / Reparatur des Riemenantriebs
1.Verwenden Sie einen Schraubendreher, um den C-förmigen
Sicherungsclip von der Drehachse zu entfernen.
2.Heben Sie den Plattenteller an und entfernen Sie ihn von der
Drehachse (der Antriebsriemen löst sich von der Schiene des
Plattentellers).

10
TX-186, 5000, 09/22
3.Auf der Rückseite des Drehtellers befinden sich zwei kleine zylindrische
Stifte, die beim Austausch des Riemens helfen. Legen Sie den Riemen
auf die Schiene und haken Sie den Riemen an einem Stift ein.
4.Setzen Sie die Drehtellerplatte wieder auf die Achse. Stellen Sie sicher,
dass der von Stift und Riemen gebildete Raum mit dem Metallstift des
Motors ausgerichtet ist, so dass der Metallstift einen dreieckigen Raum
bildet, wenn die Drehtellerplatte wieder vollständig aufgesetzt ist.
5.Drehen Sie den Drehteller von Hand etwa eine halbe Umdrehung und
der Riemen wird positioniert. Zum Schluss stecken Sie den Clip wieder
auf die Welle.
FAQ’s / Häufig gestellte Fragen
Das Gerät lässt sich nicht einschalten
Vergewissern Sie sich, dass das Netzkabel des Geräts an eine
geeignete Steckdose angeschlossen ist und die Steckdose eingeschaltet
ist.
Es gibt keinen Ton
Drehen Sie den Power-/Lautstärkeknopf im Uhrzeigersinn, um die
Lautstärke zu erhöhen.
Die Schallplatte lässt sich nicht abspielen
Vergewissern Sie sich, dass der Funktionsknopf auf die gewünschte
Funktion eingestellt ist. Vergewissern Sie sich, dass Sie die richtige
Geschwindigkeit gewählt haben (33, 45 oder 78 RPM).
Über den AUX IN-Anschluss wird nichts abgespielt
Vergewissern Sie sich, dass das Kabel fest angeschlossen ist, und
prüfen Sie, ob das externe Gerät sauber und unbeschädigt ist. Prüfen
Sie, ob der Funktionsknopf auf die gewünschte Funktion eingestellt ist.
Prüfen Sie, ob die Lautstärke des externen Geräts bei 70-80 % liegt.

11
TX-186, 5000, 09/22
Über das BT-Gerät wird nichts abgespielt
Vergewissern Sie sich, dass das BT angeschlossen ist und das
externe Gerät einen Ton wiedergibt. Schließen Sie das BT wieder an und
überprüfen Sie die eingestellte Lautstärke von LP Player und externem
Gerät.
HINWEIS: Wenn der normale Betrieb nicht möglich ist, ziehen Sie das
Netzkabel aus der Steckdose und stecken Sie es erneut ein.
Hinweise
Auspacken und Handhabung: Öffnen Sie den Karton vorsichtig und entfernen
Sie die Verpackung. Entfernen Sie den Polybeutel und bewahren Sie die gesamte
Verpackung für den späteren Gebrauch auf. Halten Sie alle Verpackungen von
kleinen Kindern und Tieren fern.
Aufstellen des Music Centers: Stellen Sie das Gerät auf eine stabile Unterlage,
entfernt von Wärmequellen, und sorgen Sie für eine ausreichende Belüftung um das
Musiccenter herum.
Belüftung und Wärmequellen: Legen Sie während des Gebrauchs kein Material
über die Lüftungsschlitze, da dies zu einer Überhitzung und zum Ausfall des Geräts
führen kann. Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe
von Wärmequellen wie Heizkörpern oder Kaminen auf.
Kerzen und offene Flammen: Stellen Sie keine brennenden Kerzen oder
Teelichter auf oder an die Seiten des Music Centers. Lassen Sie keine offenen
Flammen in die Nähe des Gehäuses.
Anschlüsse: Achten Sie beim Anschluss des Music Centers an das Stromnetz
darauf, dass keine Kabel verlegt werden, über die man stolpern könnte. Stellen Sie
keine schweren Gegenstände auf das Netzkabel.
Feuchtigkeit: Stellen Sie das Gerät nicht in nassen oder feuchten Umgebungen
auf, z. B. in dampfenden Küchen, Bädern oder Kellern. Achten Sie darauf, dass kein
Wasser oder andere Flüssigkeiten in das Gerät gelangen. Berühren Sie den
Netzstecker oder das Netzteil nicht mit nassen Händen. Sollte Feuchtigkeit in das
Musiccenter eindringen, trennen Sie es von der Stromversorgung.
Reinigung und Pflege: Trennen Sie das Music Center vom Stromnetz.
Verwenden Sie ein weiches, trockenes Tuch oder bei hartnäckigen Flecken ein
weiches Tuch mit einem verdünnten milden Reinigungsmittel. Verwenden Sie keine
alkoholhaltigen Flüssigkeiten oder scheuernde Materialien.

12
TX-186, 5000, 09/22
Warnungen
Verwenden Sie das Gerät nicht für andere Zwecke als die, für die es bestimmt ist.
Lassen Sie das Gerät nicht fallen / stoßen / schütteln Sie es nicht, wenn es in
irgendeiner Weise beschädigt wurde. Öffnen / reparieren / zerlegen Sie das Gerät
nicht Lagern Sie das Gerät nicht in Umgebungen mit hohen Temperaturen / in der
Nähe von offenem Feuer / in feuchter, nasser oder erosiver Umgebung / in Wasser.
Stellen Sie den Gebrauch ein, wenn ein ungewöhnlicher Geruch / eine
Wärmeverformung / eine Farbveränderung des Gehäusematerials oder eine andere
nicht normale Situation auftritt. Halten Sie das Gerät von Kindern / Personen mit
unzureichenden geistigen Fähigkeiten / Personen mit unzureichenden Kenntnissen
fern, um es zu benutzen.
Telefonnummer für den technischen Service: 01805 012643 (14
Cent/Minute aus dem deutschen Festnetz und 42 Cent/Minute aus
Mobilfunknetzen). Kostenfreie E-Mail: [e-mail]
Die Support-Hotline ist Mo-Fr von 9 bis 13 Uhr und 14 bis 17 Uhr
erreichbar!
Konformitätserklärung
Die EU-Konformitätserklärung kann unter der Adresse
www.technaxx.de/ (in der unteren Leiste
"Konformitätserklärung") angefordert werden.
Entsorgung
Entsorgung der Verpackung. Entsorgen Sie die Verpackung
sortenrein.
Entsorgen Sie Pappe und Karton im Altpapier. Folien zur
Wertstoffsammlung.
Altgerät entsorgen (Gilt in der Europäischen Union und
anderen europäischen Ländern mit getrennter Sammlung
(Wertstoffsammlung)) Altgeräte dürfen nicht über den Hausmüll
entsorgt werden! Jeder Verbraucher ist gesetzlich verpflichtet,
Altgeräte, die nicht mehr verwendet werden können, getrennt
vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde,
seines Kreises abzugeben oder unentgeltlich im Handel

13
TX-186, 5000, 09/22
abzugeben. So wird sichergestellt, dass die Altgeräte
ordnungsgemäß recycelt und negative Auswirkungen auf die
Umwelt vermieden werden. Aus diesem Grund sind
Elektrogeräte mit dem hier abgebildeten Symbol
gekennzeichnet.
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden!
Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien
und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei
einer Sammelstelle Ihrer Gemeinde/Stadt oder unentgeltlich im
Handel abzugeben, damit sie einer Umweltschonenden
Entsorgung zugeführt werden können.
(* gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber, Pb =
Blei.)
Entfernen Sie vor Abgabe alle Batterien. Geben Sie Ihr Produkt
mit eingebauter Batterie nur im entladenen Zustand an Ihrer
Sammelstelle zurück!
Weitere Informationen zum Batteriegesetz finden Sie auch im
Internet unter www.batteriegesetz.de.
Hergestellt in China
Vertrieben durch:
Technaxx Germany GmbH & Co. KG
Konrad-Zuse-Ring 16-18,
61137 Schöneck, Deutschland

1
TX-186, 5000, 09/22
Technaxx®* User Manual
BT Retro LP-Player TX-186
Features
Bluetooth V5.0
Stereo loudspeakers 2 x 3 W
RCA output for connection to HiFi systems
Vinyl player with 3 speeds: 33, 45, 78rpm
LP digitalization directly to USB drive
3.5mm AUX–IN & 3.5mm headphone jack
High quality design with functional handling

2
TX-186, 5000, 09/22
Contents
Features..................................................................................................1
Technical specifications........................................................................... 3
Product overview.....................................................................................4
First start ................................................................................................. 5
Phono mode (Vinyl).................................................................................5
Replacing the Stylus ............................................................................. 6
Bluetooth mode....................................................................................... 7
Bluetooth playing .................................................................................. 7
AUX mode...............................................................................................8
Playing Music from an AUX input.......................................................... 8
Headphone...........................................................................................8
Connecting to an external amplifier....................................................... 8
Recording audio to USB drive............................................................... 8
Belt drive installation / repair.................................................................... 9
FAQ’s ...................................................................................................... 9
Hints...................................................................................................... 10
Warnings............................................................................................... 11
Declaration of Conformity ...................................................................... 11
Disposal ................................................................................................ 11
Keep this user manual for future reference or product sharing carefully. Do
the same with the original accessories for this product. In case of warranty,
please contact the dealer or the store where you bought this product.
Enjoy your product * Share your experience and opinion on one of
the well-known internet portals.

3
TX-186, 5000, 09/22
Before usage
Choose the installation location of your unit carefully. Avoid placing it in direct
sunlight or close to a source of heat. Also avoid locations subject to vibrations and
excessive dust, heat, cold or moisture. Do not install the unit in a inclined position,
It is designed to be operated in a horizontal position only. If the unit is brought
directly from a cold to a warm location, moisture may condense inside the player, and
cause damage. When you first install the unit, or when you move it from a cold to a
warm location, wait for 30 minutes before operating the unit. The ventilation holes
should not be covered. Make sure there is enough space above and beside the
amplifier/receiver. Do not place a CD player or other equipment on top of the device.
Do not open the cabinet. This might cause a damage to circuitry or electrical shock.
If you are not going to use the player for long time, be sure to disconnect the player
from the AC power source. When removing the power plug, never yank the cord. 
To prevent fire or shock hazard, disconnect your unit from the AC-power source when
cleaning. Use caution when cleaning and wiping the plastic parts. Do not attempt to
clean the unit with the chemical solvents as this might damage the finish.
Technical specifications
Bluetooth
V5.0; range ~10m open areas
Bluetooth transmitting frequency 2.4GHz
Radiated output power max. 2.5mW
Mode
Phono, Bluetooth, AUX-IN, USB
Speakers
2x 3W stereo loudspeakers,
impedance 4Ω, frequency range 75Hz–20kHz
Phono
EP/LP/SP; DC motor; speeds: 33/45/78rpm;
S/N≧45dB; needle cartridge (Model-ID:4768); belt-drive
AUX-IN & Headphone
3.5mm jack
RCA output
Cinch (Left & Right)
Power adapter voltage
100-240V 50/60Hz
Power input
DC 5V 1A
Power consumption
Max. 5W
Weight / Dimensions
2.2 kg / (L) 33.0 x (W) 28.5 x (H) 12.4cm
Package contents
Bluetooth Retro LP-Player TX-186, 45rpm
single puck adapter,
power adapter, user
manual

4
TX-186, 5000, 09/22
Product overview
1
Turntable
2
45 Single adaptor
3
Auto stop on / off switch
4
Tone arm lifter
5
Speed selector
6
Tone arm
7
Cartridge / Stylus
8
Security latch
9
Speaker
10
Indicator Power / Bluetooth (Power red / Bluetooth blue)
11
Headphone output
12
Mode switch / Volume control
13
USB port (record only)
14
AUX-IN
15
RCA (R&L) output
16
Power input (DC 5V)

5
TX-186, 5000, 09/22
First start
Carefully read the manual. Plug the power adapter into a 100-240V AC
outlet and the other end into the TX-186 (16). Power on the device by
turning the volume control knob (12). Bluetooth is in on state by default.
Phono mode (Vinyl)
Vinyl records hints
Do not touch the records grooves. Only handle records by their edges or
the label. Ensure that your hands are clean. Skin oil will gradually
deteriorate the record. Keep your records away from dust and store in a
dry, cool place. Keep your records in sleeves when not in use to avoid
dust and scratches. Store records upright. Records stored horizontally
will bend and warp. Do not store records in the trunk of a car. Store
records in an area with a stable temperature and low humidity. To clean,
gently wipe the surface in a circular motion using a soft anti-static cloth.
Playing a vinyl record
When using the turntable, make sure to remove the stylus protector (2)
according the picture below. It should easily slide off the cartridge stylus
assembly (1). Furthermore, make sure to unclip the tone arm lock before
use and to secure it again after use.
Turn on the unit and adjust the volume to an appropriate level.
Turn the function knob to the PHONO position.

6
TX-186, 5000, 09/22
Place a record on the turntable platter and select the correct player
speed: 33/45/78rpm according to the vinyl being played. When playing a
45rpm record, use the included 45rpm adaptor.
Remove the stylus guard and unlock the tone arm lock.
Push the lift lever up to raise the tone arm and then gently move the tone
arm to the desired position over the record.
The platter will begin to spin when the tone arm is moved toward the record.
Push the cue-lever (2) forward to lower the tone arm slowly onto the desired
position on the record. The record will begin playing.
When the record is finished, push the tone arm lifter (2) backwards to
raise the tone arm and gently move it back to its rest position.
When you have finished playing records, engage the tone arm lock to
protect it from accidental movement. Unplug the TX-186 from the power
supply if it is not going to be used for a while.
1. Tone Arm / 2. Tone Arm Lifter
Replacing the Stylus
It is recommended that the stylus is replaced as soon as you notice a
change in the sound quality. Prolonged use of a worn-out stylus may
damage the record. Wear and tear on the stylus will be accelerated when
playing 78 RPM records.
A: Removing the stylus from the cartridge
Place a screwdriver at the tip of the stylus head shell and
push downwards in the direction shown in sketch “A”.
Remove the stylus head shell by pulling it forwards and
pushing downwards.

7
TX-186, 5000, 09/22
B: Installing the new stylus
Hold the tip of the stylus head shell and insert it by
pressing in the direction illustrated by “B”. Push the
stylus head shell upwards in the direction illustrated by
“C” until the stylus locks into the tip position.
(1) Guide pins inside
Caution
Do not bend the stylus. Do not touch the needle to avoid injury. Turn
off the unit’s power before you replace the stylus. Keep out of reach of
children. Handle with care as the stylus is delicate. Use of a bent or
broken stylus may damage the record and cause malfunction. Do not
expose the stylus to extreme heat.
Bluetooth mode
Bluetooth playing
Turn on the device by turn the volume knob (12) until the indicator flashes
blue. Then you should turn on your phone or other media device and start
the Bluetooth searching function, receive carrier will receive the Bluetooth
identification number for: “Technaxx TX-186”, when your Bluetooth device
is connected, the speaker will beep.
NOTE: Unplug an AUX-IN or Headphone before use the Bluetooth
function. Put the Tone Arm on tone arm rest and security latch. Control the
music from your playback device which is connected to the LP Player.
ATTENTION: If you reboot the machine, you should repeat those steps to
get the Bluetooth function restarted. The last connected device connects
automatically.
