Techne IFB-121 User manual

IFB-121
Industrial Fluidised Bath System
OPERATOR’S MANUAL
Issue 9
01/07
Scientific

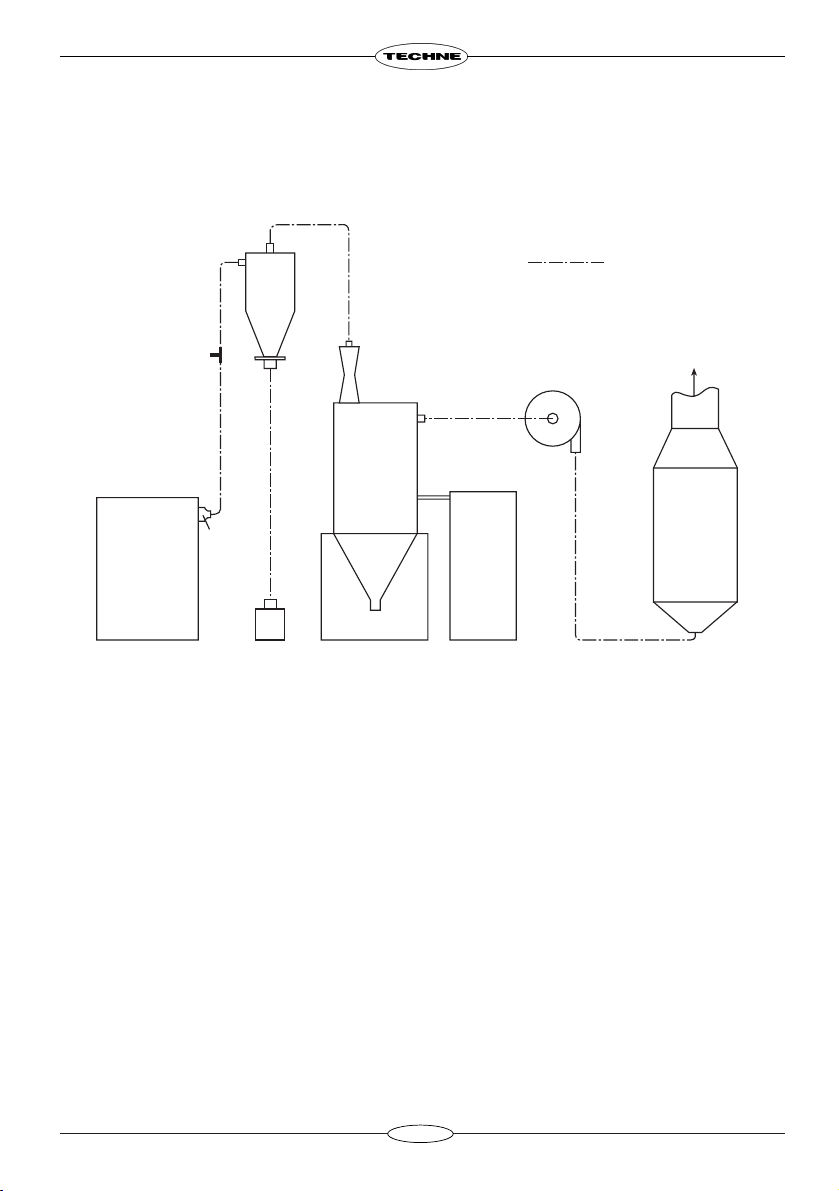

INDUSTRIAL FLUIDISED BATH SYSTEM
Cyclone
Dilution
Tee
Fluidised Bath Collection
Bath Scrubber Caustic Doser Afterburner
100mm Ducting
200mm Flue
Fan
150 to
100mm
Reducer
(when
required)
Fig 1

IFB-121 OPERATOR’S MANUAL
CONTENTS PAGE
SAFETY and INSTALLATION
English 2
Français 5
Deutsch 8
Español 11
Italiano 14
OPERATOR SAFETY 17
Warning note 17
General description 18
Technical Specification 20
INSTALLATION 21
Fume ignition 23
Fume cleaning 24
OPERATION 25
Operating procedures for plastic residue 26
MAINTENANCE 28
Maintenance procedures for PVC etc 28
FAULT FINDING 30
Spare parts 32
Accessories 33
Diagrams 34
1

SAFETY AND INSTALLATION
Please read all the information in this booklet before using the unit.
WARNING
HIGH TEMPERATURES ARE DANGEROUS: they can cause serious burns to operators and ignite
combustible material.
Techne have taken great care in the design of these units to protect operators from hazards, but
Operators should pay attention to the following points:
• USE CARE AND WEAR PROTECTIVE GLOVES TO PROTECT HANDS.
• DO NOT put hot objects on or near combustible objects.
• DO NOT operate the unit close to inflammable liquids or gases.
• DO NOT place any liquid directly in your unit.
• At all times USE COMMON SENSE.
OPERATOR SAFETY
All users of Techne equipment must have available the relevant literature needed to ensure their safety.
It is important that only suitably trained personnel operate this equipment, in accordance with the
instructions contained in this manual and with general safety standards and procedures. If the equipment
is used in a manner not specified by Techne the protection provided by the equipment to the Operator
may be impaired.
All Techne units have been designed to conform to international safety requirements and are fitted with
an overtemperature cutout. On some models, the cutout is adjustable and should be set to suit the
application. On all other models the cutout is preset to protect the unit.
If a safety problem should be encountered, switch off at the mains socket and remove the plug from the
supply.
INSTALLATION
This Techne Industrial Fluidised Bath (IFB) is designed to be operated as a permanently connected piece
of equipment and must be installed by a fully qualified electrician with experience of installing 3 phase
equipment.
The IFB must be installed with an appropriately rated switch and/or circuit breaker included in the
building installation.
The switch or circuit breaker should be in close proximity to the IFB and within easy reach of the operator.
The switch or circuit breaker should also be clearly marked as the disconnecting device for the IFB.
2

The supply wiring should be of a specification suitable for the ratings indicated on the IFB rating plate;
in addition it should also comply with local, national and international standards where applicable.
As every installation is unique, it is not possible to give detailed instruction regarding any drilling of the
cabinet base plate that may be required for routing of the supply cable. However, the cable must be
adequately secured with a suitably approved cable gland at the point it enters the cabinet. It is also a
requirement that the earth conductor is terminated in such a way that it is longer than the 3 phase
conductors and also longer than the neutral conductor. This is to prevent, in the case of the supply cable
becoming insecure, the earth conductor disconnecting before the other 4 conductors.
AFTER USE
When you have finished heating samples, remember that parts of the unit – the tubes, blocks and
associated accessories – may be very hot. Take the precautions listed earlier.
GUARANTEE
The unit is guaranteed against any defect in material or workmanship for the period specified on the
enclosed guarantee card. This period is from the date of purchase, and within this period all defective
parts will be replaced free of charge provided that the defect is not the result of misuse, accident or
negligence. Servicing under this guarantee should be obtained from the supplier.
Notwithstanding the description and specification(s) of the units contained in the Operator’s Manual,
Techne hereby reserves the right to make such changes as it sees fit to the units or to any component of
the units.
This Manual has been prepared solely for the convenience of Techne customers and nothing in this
Instruction Book shall be taken as a warranty, condition or representation concerning the description,
merchantability, fitness for purpose or otherwise of the units or components.
3

OPERATOR MAINTENANCE
NOTE: THAT THIS EQUIPMENT SHOULD ONLY BE DISMANTLED BY PROPERLY TRAINED PERSONNEL.
REMOVING THE SIDE, FRONT OR REAR PANELS EXPOSES POTENTIALLY LETHAL MAINS VOLTAGES.
THERE ARE NO OPERATOR MAINTAINABLE PARTS WITHIN THE EQUIPMENT.
In the unlikely event that you experience any problems with your unit which cannot easily be remedied,
you should contact your supplier and return the unit if necessary. Please include any details of the fault
observed and remember to return the unit in its original packing. Techne accept no responsibility for
damage to units which are not properly packed for shipping: if in doubt, contact your supplier. See the
Decontamination Certificate supplied with your unit.
1. Cleaning
Before cleaning your unit ALWAYS disconnect it from the power supply and allow it to cool below 50°C.
Your unit can be cleaned by wiping with a damp soapy cloth. Care should be exercised to prevent water
from running inside the unit. Do not use abrasive cleaners.
2. Overtemperature cutout
In the event of no heater power, check the mains plug and lead. Repeated operation of the cutout
indicates a serious fault: you may need to return the unit to your supplier for repair.
3. Fuses
Your unit is protected by one or two fuses. These should only be changed by suitably qualified personnel.
If the fuses blow persistently, a serious fault is indicated and you may need to return the unit to your
supplier for repair.
4

INTRODUCTION
Veuillez lire attentivement toutes les instructions de ce document avant d’utiliser l’appareil.
AVERTISSEMENT
DANGER DE TEMPERATURES ELEVEES : les opérateurs peuvent subir de graves brûlures et les matériaux
combustibles risquent de prendre feu.
Techne a apporté un soin tout particulier à la conception de ces appareils de façon à assurer une
protection maximale des opérateurs, mais il est recommandé aux utilisateurs de porter une attention
spéciale aux points suivants :
•PROCEDER AVEC SOIN ET PORTER DES GANTS POUR SE PROTEGER LES MAINS.
•NE PAS poser d’objets chauds sur ou près de matériaux combustibles.
•NE PAS utiliser l’appareil à proximité de liquides ou de gaz inflammables.
•NE PAS verser de liquide directement dans l’appareil.
•FAIRE TOUJOURS PREUVE DE BON SENS.
SÉCURITÉ DE L’OPÉRATEUR
Tous les utilisateurs de produits Techne doivent avoir pris connaissance des manuels et instructions
nécessaires à la garantie de leur sécurité.
Important : cet appareil doit impérativement être manipulé par un personnel qualifié et utilisé selon les
instructions données dans ce document, en accord avec les normes et procédures de sécurité générales.
Dans le cas où cet appareil ne serait pas utilisé selon les consignes précisées par Techne, la protection
pour l’utilisateur ne serait alors plus garantie.
Tous les appareils Techne sont conçus pour répondre aux normes de sécurité internationales et sont dotés
d’un coupe-circuit en cas d’excès de température. Sur certains modèles, ce coupe-circuit est réglable
pour s’adapter à l’application désirée. Sur d’autres modèles, il est pré-réglé en usine pour assurer la
protection de l’appareil.
Dans le cas d’un problème de sécurité, coupez l’alimentation électrique au niveau de la prise murale et
enlevez la prise connectée à l’appareil.
INSTALLATION
1. Tous les appareils Techne sont livrés avec un câble d’alimentation qui peut être intégré à l’appareil ou
à raccorder.
2. Avant de brancher l’appareil, vérifiez la tension requise indiquée sur la plaque d’identification.
Raccordez le câble électrique à la prise appropriée en vous reportant au tableau ci-dessous. Il est
important que l’appareil soit relié à la terre pour assurer la protection électrique requise.
Connexions 220V-240 V 110V-120 V
Phase marron noir
Neutre bleu blanc
Terre vert/jaune vert
Le fusible à l’intérieur de l’appareil est destiné à assurer la protection de l’appareil et de l’opérateur.
5

Remarque : les appareils dont la plaque indique 230 V peuvent fonctionner sur 220 V, et ceux dont la
plaque indique 120 V peuvent fonctionner sur 110 V. Dans les deux cas cependant, la capacité de
chauffage diminuera d’environ 8 %. La plaque d’identification se trouve à l’arrière de l’appareil.
3. Raccordez le câble d’alimentation à la prise située à l’arrière de l’appareil.
4. Placez l’appareil sur un plan de travail ou surface plane, ou le cas échéant, dans une hotte d’aspiration,
en s’assurant que les trous d’aération situés sous l’appareil ne soient pas obstrués.
5. Les symboles situés sur ou à côté de l’interrupteur de l’appareil ont la signification suivante :
Iarrêt
Omarche
APRÈS UTILISATION
Lorsque vous avez fini de chauffer les échantillons, n’oubliez pas que certaines parties de l’appareil - les
éprouvettes, leurs supports et autres accessoires - risquent d’être très chaudes. Il est donc recommandé
de toujours prendre les précautions citées plus haut.
GARANTIE
L’appareil est garanti contre tout défaut ou visde fabrication pour la durée figurant sur la carte de
garantie, à compter de la date d’achat de l’appareil. Au cours de cette période, toutes les pièces
défectueuses seront remplacées gratuitement, dans la mesure où la défaillance n’est pas due à une
mauvaise utilisation, un accident ou une négligence. Toute réparation sous garantie sera effectuée par le
fournisseur.
Malgré la description et les spécifications de l’appareil données dans le manuel de l’utilisateur, Techne se
réserve le droit d’effectuer les changements nécessaires à l’appareil ou à tout élément qui entre dans sa
composition.
Ce manuel a été exclusivement rédigé à l’attention des clients de Techne, et aucun élément de ce guide
d’instructions ne peut être utilisé comme garantie, condition ou représentation concernant la description,
commercialisation, adaptation aux conditions d’utilisation ou autre des appareils ou leurs composants.
ENTRETIEN UTILISATEUR
IMPORTANT : CET APPAREIL NE PEUT ETRE DEMONTE QUE PAR DU PERSONNEL QUALIFIE.
LORSQUE LES PANNEAUX AVANT, ARRIERE ET LATERAUX SONT DEMONTES, L’OPERATEUR EST EXPOSE
A DES TENSIONS QUI PEUVENT ETRE MORTELLES.
CET APPAREIL NE CONTIENT AUCUN ELEMENT QUI DEMANDE UN ENTRETIEN DE LA PART DE
L’UTILISATEUR.
6

Dans le cas peu probable où votre appareil présente un défaut de fonctionnement auquel il est difficile
de remédier, il est alors préférable de contacter votre fournisseur et, le cas échéant, de renvoyer le
matériel. Veuillez inclure une description détaillée du problème constaté et retourner l’appareil dans son
emballage d’origine. Techne ne sera pas tenu responsable des dommages subis par tout appareil dont
l’emballage est inadéquat pour le transport. Pour plus de sûreté, contactez votre fournisseur. Voir le
certificat de décontamination livré avec le produit.
1. Nettoyage
Avant de nettoyer l’appareil, assurez-vous TOUJOURS que le câble d’alimentation est déconnecté et
laissez la température redescendre en dessous de 50 °C.
Utilisez un chiffon imprégné d’eau savonneuse pour nettoyer l’appareil. Veillez à ne pas introduire d’eau
dans l’appareil. N’utilisez pas de produits abrasifs.
2. Coupe-circuit d’excès de température
•En l’absence de puissance de chauffe, vérifiez la prise et le câble d’alimentation puis réglez la
commande du coupe-circuit (si votre appareil est doté de ce mécanisme).
•Si la sécurité se déclenche trop souvent, il s’agit d’un problème plus sérieux. Nous vous conseillons
dans ce cas de prendre contact avec votre fournisseur pour réparation.
3. Fusibles
La protection de l’appareil est assurée par un ou deux fusibles dont le remplacement ne peut être
effectué que par un personnel qualifié.
Si les fusibles sautent sans arrêt, il s’agit d’un problème sérieux. Nous vous conseillons dans ce cas de
prendre contact avec votre fournisseur pour réparation.
7

EINLEITUNG
Bitte lesen Sie diese Bedienungsanleitung komplett bevor Sie dieses Gerät benutzen.
WARNUNG
HOHE TEMPERATUREN SIND GEFÄHRLICH: sie können dem Bediener ernsthafte Verletzungen zufügen
und brennbare Materialien können sich leicht entzünden.
Techne hat bei der Konstruktion dieses Gerätes sehr darauf geachtet, daß der Bediener vor Gefahren
geschützt ist. Dennoch sollten Sie auf die folgenden Punkte achten:
•SEIEN SIE VORSICHTIG UND TRAGEN SIE SCHUTZHANDSCHUHE.
•Legen Sie heiße Gegenstände NICHT auf oder in die Nähe von leicht brennbaren Materialien.
vermeiden Sie Arbeiten in der Nähe von leicht entzündbaren Flüssigkeiten oder Gasen.
•Bringen sie KEINE Flüssigkeiten direkt in Ihr Gerät.
•Benutzen Sie immer den normalen Menschenverstand.
SICHERHEIT DES ANWENDERS
Alle Benutzer von Techne Geräten müssen Zugang zu der entsprechenden Literatur haben, um ihre
Sicherheit zu gewähren.
Es ist wichtig, daß diese Geräte nur von entsprechend geschultem Personal betrieben werden, das die in
dieser Gebrauchsanweisung enthaltenen Maßnahmen und allgemeine Sicherheitsbestimmungen und -
vorkehrungen beachtet. Wenn das Gerät anders eingesetzt wird als vom Hersteller empfohlen, kann dies
die persönliche Sicherheit des Anwenders beeinträchtigen. Die Geräte von Techne entsprechen den
internationalen Sicherheitsbestimmungen und sind mit einem automatischen Übertemperaturabschalter
ausgestattet. Bei einigen Modellen ist der Übertemperaturabschalter verstellbar und sollte je nach
Anwendung entsprechend eingestellt werden. Bei allen anderen Modellen ist der Temperaturschutz
voreingestellt um Schäden am Gerät zu vermeiden. Wenn ein Sicherheitsproblem auftreten sollte, muß
das Gerät ausgeschaltet und vom Stromnetz getrennt werden.
INSTALLATION
1. Alle Techne Geräte werden mit einem Stromanschlußkabel geliefert. Dieses ist entweder fest mit dem
Gerät verbunden oder zum Einstecken.
2. Vergleichen Sie, ob die Spannung Ihrer Stromversorgung mit den Angaben auf dem Typenschild des
Geräte übereinstimmen. Verbinden Sie das Stromanschlußkabel mit einer geeigneten
Stromversorgung gemäß der nächstehenden Tabelle.
Achtung: Das Gerät muß geerdet sein, um die elektrische Sicherheit zu gewährleisten!
Verbindungen 220V-240V 110V-120V
Stromführend Braun Schwarz
Neutral Blau Weiß
Erde Grün/Gelb Grün
Geräte, die für 230 Volt ausgelegt sind, können auch bei 220 Volt arbeiten, Geräte für 120 Volt auch bei
110 Volt. In beiden Fällen verringert sich die Aufheizrate um ca. 8%. Das Typenschild befindet sich hinten
am Gerät.
8

3. Stecken Sie das Stromkabel in die vorgesehene Buchse hinten am Gerät.
4. Stellen Sie das Gerät auf eine ebene Arbeitsfläche bzw. (falls erforderlich) unter einen Laborabzug.
Beachten Sie, daß die Entlüftungsrippen an der Geräteunterseite immer frei zugänglich sind.
5. Die Symbole auf oder neben dem EIN/AUS-Schalter an der Geräterückseite bedeuten:
IAn
OAus
NACH DEM GEBRAUCH
Vergessen Sie nicht, daß Teile des Gerätes (die Gefäße, die Blöcke und andere Zubehörteile) nach dem
Erhitzen von Proben noch sehr heiß sein können. Bitte beachten Sie die oben genannten
Vorsichtsmaßnahmen.
GARANTIE
Die Garantiedauer des Gerätes ist auf der beiliegenden Garantiekarte angegeben und schließt Fehler im
Material oder der Verarbeitung ein. Die Garantiedauer beginnt am Tag des Einkaufs. Sämtliche defekte
Teile werden innerhalb dieses Zeitraumes kostenlos ersetzt unter der Voraussetzung, daß dem Defekt
keine unsachgemäße Handhabung, Fahrlässigkeit oder ein Unfall zugrundeliegt. Der unter diese Garantie
fallende Service wird vom Lieferanten geleistet.
Ungeachtet der in dieser Gebrauchsanweisung enthaltenen Beschreibungen und Spezifikationen, behält
sich Techne hiermit das Recht vor, Änderungen an den Geräten bzw. an einzelnen Geräteteilen
durchzuführen.
Diese Gebrauchsanleitung wurde ausschließlich dazu erstellt, um Kunden die Handhabung der Techne-
Geräte zu erleichtern. Nichts in dieser Gebrauchsanleitung darf als Garantie, Bedingung oder
Voraussetzung verstanden werden, sei es die Beschreibung, Marktgängigkeit, Zweckdienlichkeit oder
sonstiges bezüglich der Geräte oder deren Bestandteile.
WARTUNG DURCH DEN BEDIENER
BEACHTEN SIE, DASS DIESES GERÄT NUR VON TECHNISCHEN FACHKRÄFTEN GEÖFFNET UND
DEMONTIERT WERDEN DARF.
DURCH ENTFERNEN DES GERÄUSES ODER GEHÄUSETEILEN SIND BAUTEILE MIT LEBENGEFÄHRLICHEN
SPANNUNGEN FREI ZUGÄNGLICH.
IM INNERN DES GERÄTES BEFINDEN SICH KEINE TEILE, DIE VOM ANWENDER GEWARTET WERDEN
MÜSSEN.
Falls Ihr Gerät nicht ordnungsgemäß arbeitet, wenden Sie sich an Ihren Lieferanten oder senden Sie das
Gerät wenn nötig zurück. Fügen Sie eine genaue Beschreibung des Defektes bei. Verpacken Sie das
Gerät möglichst im Originalkarton. Bitte beachten Sie, daß Techne und thermo-DUX keine Haftung bei
Transportschäden aufgrund unzureichender Verpackung übernehmen. Setzen Sie sich im Zweifelsfall mit
Ihrem Lieferanten in Verbindung. Bitte beachten Sie die Entgiftungsbescheinigung, die Sie mit dem Gerät
erhalten haben.
9

1. Reinigen
Bevor Sie Ihr Gerät reinigen, sollten Sie
• zuerst den Netzstecker ziehen.
• das Gerät unter 50°C abkühlen lassen.
Ein feuchtes Tuch mit Seifenlösung reinigt Ihr Gerät am besten. Achten Sie darauf, daß kein Wasser in
das Gerät gelangt. Verwenden Sie keine Scheuermittel.
2. Übertemperaturabschalter
•Der Übertemperaturschutz ist ein empfindliches mechanisches Teil. Schon eine Erschütterung kann
diesen auslösen.
•Falls die Heizung nicht funktioniert, überprüfen Sie zuerst Netzstecker und Kabel. Setzen Sie dann den
Übertemperaturabschalter (an der Rückseite des Gerätes) wieder zurück, indem Sie den roten Knopf
einmal bis zum Anschlag drücken.
• Wenn der Übertemperaturabschalter wiederholt auslöst, liegt ein größerer Defekt vor. Das Gerät muß
zur Reparatur an Ihren Lieferanten eingesandt werden.
3. Sicherungen
Die Stromzuleitung ist durch ein oder zwei Sicherungen geschützt. Diese sollten nur durch qualifiziertes
Fachpersonal ausgetauscht werden. Wenn die Sicherung wiederholt durchbrennt, liegt ein größerer
Defekt vor. Das Gerät muß zur Reparatur an Ihren Lieferanten eingesandt werden.
10

INTRODUCCIÓN
Le rogamos lea cuidadosamente la información contenida en este folleto antes de manipular el aparato.
AVISO
LAS TEMPERATURAS ELEVADAS SON PELIGROSAS: pueden causarle graves quemaduras y provocar
fuego en materiales combustibles.
Techne ha puesto gran cuidado en el diseño de estos aparatos para proteger al usuario de cualquier
peligro; aún así se deberá prestar atención a los siguientes puntos:
•EXTREME LAS PRECAUCIONES Y UTILICE GUANTES PARA PROTEGERSE LAS MANOS.
•NO coloque objetos calientes encima o cerca de objetos combustibles.
•NO maneje el aparato cerca de líquidos inflamables o gases.
•NO introduzca ningún líquido directamente en el aparato.
•UTILICE EL SENTIDO COMUN en todo momento.
SEGURIDAD DEL USUARIO
Todos los usuarios de equipos Techne deben disponer de la información necesaria para asegurar su
seguridad.
De acuerdo con las instrucciones contenidas en este manual y con las normas y procedimientos generales
de seguridad, es muy importante que sólo personal debidamente capacitado opere estos aparatos. De
no ser así, la protección que el equipo le proporciona al usuario puede verse reducida.
Todos los equipos Techne han sido diseñados para cumplir con los requisitos internacionales de seguridad
y traen incorporados un sistema de desconexión en caso de sobretemperatura. En algunos modelos el
sistema de desconexión es variable, lo que le permite elegir la temperatura según sus necesidades. En
otros, el sistema de desconexión viene ya ajustado para evitar daños en el equipo.
En caso de que surgiera un problema de seguridad, desconecte el equipo de la red.
INSTALACIÓN
1. Todos los aparatos Techne se suministran con un cable de alimentación. Puede ser fijo o independiente
del aparato.
2. Antes de conectarlo, compruebe que el voltaje corresponde al de la placa indicadora. Conecte el cable
de alimentación a un enchufe adecuado según la tabla expuesta a continuación. El equipo debe estar
conectado a tierra para garantizar la seguridad eléctrica.
Conexiones 220V-240V 110V-120V
Linea Marrón Negro
Neutro Azul Blanco
Tierra Verde/amarillo Verde
Asegúrese de que los equipos marcados 230V en la placa indicadora funcionan a 220V y de que los
equipos marcados 120V funcionan a 110V. No obstante, en ambos casos la velocidad de calentamiento
se verá reducida en un 8% aproximadamente. La placa indicadora está situada en la parte posterior del
equipo.
11

3. Conecte el cable a la toma de tensión en la parte posterior del equipo.
4. Sitúe el aparato en un lugar apropiado tal como una superficie de trabajo plana, o si fuera necesario
incluso en una campana con extractor de humos, asegurándose de que las entradas de aire en la parte
inferior no queden obstruidas.
5. Los símbolos, que se encuentran en o cerca del interruptor de alimentación tienen los siguientes
significados:
IInterruptor principal encendido
OInterruptor principal apagado
DESPUÉS DE SU USO
Cuando haya finalizado el calentamiento de muestras, recuerde que las piezas del equipo, tales como
tubos, bloques y demás accesorios, pueden estar muy calientes. Tome las precauciones mencionadas
anteriormente.
GARANTÍA
Este aparato está garantizado contra cualquier defecto material o de fabricación durante el periodo
especificado en la tarjeta de garantía adjunta. Este plazo inicia a partir de la fecha de compra, y dentro
de este periodo todas las piezas defectuosas serán reemplazadas gratuitamente siempre que el defecto
no sea resultado de un uso incorrecto, accidente o negligencia. Mientras se encuentre bajo garantía las
revisiones las debe llevar a cabo el proveedor.
A pesar de la descripción y las especificaciones de los aparatos contenidas en el Manual del Usuario,
Techne se reserva por medio de este documento el derecho a efectuar los cambios que estime oportunos
tanto en los aparatos como en cualquier componente de los mismos.
Este manual ha sido preparado exclusivamente para los clientes de Techne y nada de lo especificado en
este folleto de instrucciones se tomará como una garantía, condición o aseveración de la descripción,
comerciabilidad o adecuación para cualquier fin específico de los aparatos o sus componentes.
MANTENIMIENTO
ESTE APARATO DEBE SER DESMONTADO SOLO Y EXCLUSIVAMENTE POR PERSONAL DEBIDAMENTE
CAPACITADO.
EL RETIRAR LOS PANELES LATERALES, FRONTALES O TRASEROS SUPONE DEJAR AL DESCUBIERTO
TENSION DE LA RED PELIGROSA.
EL EQUIPO NO CONSTA DE NINGUNA PIEZA DE CUYO MANTENIMIENTO SE PUEDA ENCARGAR EL
USUARIO.
En el caso improbable de que experimentara algún problema con su aparato que no pudiera resolver con
facilidad, debería ponerse en contacto con su proveedor y devolverlo si fuera necesario. Indique de forma
detallada todos los defectos que haya notado y devuelva el equipo en su embalaje original. Techne no
aceptará responsabilidad alguna por daños causados en equipos que no estuvieran debidamente
embalados para su envío; si tuviera alguna duda, póngase en contacto con su proveedor. Sírvase
consultar el Certificado de Descontaminación suministrado con su aparato.
12

1. Limpieza
Antes de limpiar su aparato, desconéctelo SIEMPRE de la fuente de alimentación y permita que se enfríe
por debajo de los 50°C.
Este aparato se puede limpiar pasándole un paño húmedo enjabonado. Hágalo con cuidado parae evitar
que caiga agua dentro del mismo. No utilice limpiadores abrasivos.
2. Desconexión en caso de sobretemperaturas
El sistema de desconexión en caso de sobretemperaturas es un dispositivo mecánico sensible (una
sacudida mecánica podría desconectarlo).
•Si el calefactor no recibiera alimentación, compruebe el enchufe y el cable de la toma de corriente; a
continuación vuelva a ajustar el control del dispositivo (si su equipo lo lleva montado).
• Una desconexión repetida indicaría una avería grave; puede que tenga que devolverle el aparato a su
proveedor para su reparación.
3. Fusibles
Su aparato está protegido por uno o dos fusibles. Sólo deben cambiarlos personal debidamente
capacitado.
Si los fusibles se fundieran repetidamente, esto indicaría una avería grave y puede que tuviera que
devolverle el aparato a su proveedor para su reparación.
13

INTRODUZIONE
Prima di utilizzare l’apparecchio, leggere tutte le informazioni contenute in questo manuale.
ATTENZIONE
Le alte temperature sono pericolose: possono causare ustioni gravi all’utilizzatore e possono causare la
combustione di materiale infiammabile. La Techne ha posto particolare cura nel progettare questo
strumento, al fine di proteggere gli operatori da eventuali pericoli, ma gli utilizzatori devono prestare
attenzione ai seguenti punti:
•Utilizzare con attenzione e indossare guanti protettivi.
• Non mettere vicini oggetti caldi o oggetti infiammabili.
• Non azionare il riscaldatore Techne vicino a liquidi infiammabili o benzine.
• Non introdurre nessun liquido all’interno dell’ unità.
• In ogni caso Usare Buon Senso.
SICUREZZA PER L’UTILIZZATORE
Il personale che utilizza l’apparecchiatura Techne deve avere a disposizione la documentazione necessaria
al fine di assicurare la loro incolumità.
È importante che solo personale adeguatamente addestrato utilizzi questo apparecchio, in conformità
alle istruzioni contenute in questo manuale e nel rispetto delle normative e procedure generali di
sicurezza. Se l’apparecchio è utilizzato in modo non specificato da Techne, la protezione fornita dall’ap-
parecchiatura all’utilizzatore potrebbe essere a rischio.
Tutte le unità Techne sono state progettate in conformità ai requisiti internazionali di sicurezza e sono
equipaggiate con un interruttore anti surriscaldamento. Su alcuni modelli, l’interruttore è regolabile e
dovrebbe essere impostato secondo l’utilizzo. In tutti gli altri modelli l’interruttore è preregolato per
proteggere l’unità.
Se si dovesse verificare qualche problema di sicurezza, disconnettere l’apparecchio dalla rete.
INSTALLAZIONE
1. Tutti gli apparecchi Techne sono forniti di un cavo di alimentazione. Questo può essere integrato
nell’apparecchio o separato.
2. Prima di collegare l’apparecchio alla presa di alimentazione, controllare il voltaggio indicato sulla
targhetta. La targhetta identificativa si trova sul retro dell’apparecchio. Collegare il cavo di
alimentazione in una presa appropriata secondo la tabella seguente.
L’apparecchio deve essere collegato alla messa a terra per assicurare la giusta sicurezza elettrica.
Connessioni 220V-240V 110V-120V
Tensione Marrone Nera
Neutro Blu Bianco
Terra Verde/Giallo Verde
14

Il fusibile all’interno dell’apparecchio protegge l’apparecchiatura e l’utilizzatore.
Tenere presente che gli apparecchi riportanti sulla targhetta 230 V funzionano a 220V. Gli apparecchi
riportanti 120V funzionano a 110V. Comunque, in entrambi i casi la velocità di riscaldamento diminuirà
approssimativamente dell’8%.
3. Collegare il cavo elettrico alla presa di corrente sul retro dell’unità.
4. Posizionare l’unità su un luogo adeguato, su una superficie di lavoro piana oppure, se necessario, sotto
una cappa aspiratrice, assicurandosi che le prese di aria sulla parte inferiore siano libere da ostruzione.
5. I simboli seguenti, che possono essere collocati in prossimità delle luci di indicazione sul pannello
anteriore dell’apparecchio, hanno i seguenti significati:
IAcceso
OSpento
DOPO L’USO
Quando avrete terminato di riscaldare i campioni, ricordate che le parti dell’apparecchio – le provette, i
loro supporti e gli altri accessori – possono essere bollenti. Seguire le precauzioni elencate in precedenza.
GARANZIA
L’apparecchio è garantito contro ogni difetto del materiale o fabbricazione per il periodo specificato sul
certificato di garanzia accluso. Questo periodo decorre dalla data di acquisto, e durante il quale tutte le
parti difettose verranno sostituite gratuitamente purché il difetto non sia causato da un uso non
appropriato, da cause non imputabili a difetti di fabbricazione o negligenza. L’assistenza durante questo
periodo sarà garantita dal fornitore.
Ferme restando la descrizione e le caratteristiche dell’apparecchio contenute nel Manuale d’uso
dell’utilizzatore, la Techne si riserva in ogni caso il diritto di effettuare le modifiche che riterrà necessarie
all’apparecchio o ai suoi componenti.
Questo Manuale è stato realizzato esclusivamente a vantaggio dei clienti della Techne e in alcun modo
potrà essere utilizzato come garanzia, condizione o rappresentazione concernente la descrizione,
commercializzazione, adeguamento alle condizioni di utilizzo o altro degli apparecchi o delle sue
componenti.
MANUTENZIONE
Questo apparecchio dovrà essere aperto esclusivamente da Personale adeguatamente addestrato. La
rimozione dei pannelli laterali, frontali o posteriori può esporre potenzialmente a voltaggi di corrente
letali. All’interno dell’apparecchio non ci sono parti manutenibili da parte dell’utilizzatore.
Nell’eventualità che si riscontri un problema con l’apparecchio che non può essere facilmente risolto, si
dovrà contattare il proprio fornitore e restituire, se necessario, l’apparecchio. Si prega di specificare nel
dettaglio i difetti riscontrati e di ricordare di restituire l’apparecchio nel suo involucro originale. La Techne
non si fa carico di alcuna responsabilità per danni subiti dall’apparecchio che non sia stato propriamente
imballato per il trasporto; in caso di dubbio, rivolgersi al fornitore. Vedere il Certificato di
Decontaminazione fornito con il vostro apparecchio.
15

1. Pulizia
Prima di pulire il vostro apparecchio, disconnettere sempre la presa di alimentazione e lasciare raffreddare
sotto i 50° C. Questo apparecchio può essere pulito passando un panno inumidito con sapone. Si deve
prestare attenzione onde prevenire l’ingresso dell’acqua all’interno dell’apparecchio. Non utilizzare per la
pulizia sostanze abrasive.
2. Disconnessione in caso di surriscaldamento
In caso di non funzionamento dell’apparecchio, controllare la spina elettrica e il relativo cavo collegati alla
rete. Ripetute interruzioni del funzionamento dell’apparecchio indicano un serio malfunzionamento: in
questo caso restituire l’apparecchio al fornitore per la riparazione.
3. Fusibili
L’apparecchio è protetto da uno o due fusibili. Questi dovrebbero essere sostituiti solo da personale
qualificato. Se i fusibili si bruciano frequentemente ciò indica un malfunzionamento serio e in questo
caso si consiglia di contattare il fornitore per le riparazioni.
16

WARNING
Poor fluidisation causes hot spots, heater failure, and damage to other parts. Follow instruction book
carefully. For correct fluidisation, pay attention to;
INSTALLATION
Ensure bath is level and air supply is adequate.
OPERATION
Adjust air valve for even fluidisation.
Do not insert objects larger than recommended.
Ensure objects do not lie in contact with container wall or porous plate.
MAINTENANCE
Regularly inspect and maintain air filter to eliminate oil vapour in air supply.
ALUMINA
Should the fluidised bath be stirred for a long period of time under damp or humid conditions, moisture
may be absorbed by the alumina which is hydroscopic. To avoid violent fluidisation which occurs when
damp alumina is heated above 100°C, operate the bath for a period of approximately 8 hours at 90°C
prior to operation at elevated temperatures.
NEVER ADD COLD OR DAMP ALUMINA TO A HOT BATH AS THIS WILL ALSO CAUSE VIOLENT
FLUIDISATION WHICH CAN BE DANGEROUS. Allow the bath to cool then add the fresh alumina. If this
fresh alumina is a large portion of the charge then dry the whole charge as above.
FUME EXTRACTION
When used for processing items which may emit toxic or inflammable fumes, it is essential that an
adequate fume extraction system be installed. The extraction system must be correctly sized to ensure
that any toxic fumes are removed from the working environment.
To eliminate the risk of spontaneous ignition, the concentration of inflammable fumes above the bath
and within the exhaust duct work must be kept below the lower explosive limit.
17

GENERAL DESCRIPTION
The fluidised bath employs the principle of fluidisation of a mass of finely divided inert particles by means
of an upward flow of gas. A state of fluidisation is achieved when the individual particles become
microscopically separated from each other by the moving gas. This “fluidised bed” of particles has
unusual properties which differ markedly from either those of the gas or of the solid particles. Instead,
the fluidised bed behaves remarkably like a liquid, exhibiting characteristics which generally attribute to
a liquid state. For example, the fluidised bed can be agitated and bubbled; it always seeks a common
level; materials of less density will float while those with densities greater than the equivalent fluidised
bed density will sink; and, most important, the heat transfer characteristics between the fluidised bed
and a solid interface can have an efficiency approaching that of an agitated liquid.
In addition, the fluidised solid phase has a most unusual physical behaviour, in that its basic
characteristics change only slightly over very large temperature ranges; it has no melting point and no
boiling point. The lowest temperature available is the liquefaction point of the gas used for fluidisation,
while the high temperature level is usable temperature of the inert solid. Various metal oxides with
allowable temperatures of over 1700°C are readily available. The metal oxide beds commonly used, (eg
aluminium oxide) are non-flammable, non-explosive and non-toxic.
The most commonly used fluidised gas is ordinary compressed air obtained from a blower or compressor.
For situations where a non - oxidising atmosphere is required, nitrogen can be utilised and if a reducing
atmosphere is required, cracked gas can be employed with a silicon carbide bed.
The unique characteristics of gas fluidised particles is the relatively high rate of heat transfer which yields
highly isothermal conditions, as well as excellent heat transfer to solid surfaces. This characteristic is due
to the turbulent motion and rapid circulation rate of the solid particles in conjunction with the extremely
high solid gas interface area. Therefore, despite the fact that gas solid interfaces normally yield low heat
transfer coefficients and the solids normally have low thermal conductivities, the overall heat transfer
characteristics of fluidised particles approach those of a liquid.
The combination of excellent heat transfer characteristics and high heat capacity are ideal for attaining
rapid stabilisation at an isothermal condition.
Techne industrial fluidised baths use aluminium oxide as the fluidising medium. They have been designed
to remove plastic residue from extruder and moulding machine tools, paint build up from paint fixtures,
and carry out various heat treatment processes.
The fluidised bed is housed in a circular stainless steel container which has an effluent gas extract duct
and fluidised medium drain chute. The container is surrounded by electrical heating elements which are
enclosed within thermal insulation. The inner assembly is housed in a square outer case which also
supports the electrical and pneumatic control console.
The following control options are available:
A manual control system which consists of a temperature controller, an independent over-temperature
cut-out device, a fluidising air pressure interlock, and a manually adjusting fluidising air control valve.
Supplied as standard with this, and all other options, is an air pressure regulator and filter assembly.
During operation the correct fluidising air flow must be determined by visually inspecting the surface of
the fluidised bath. When the fluidised bath is heated the air within the bath expands; it is therefore
18
