ULTRASOUND CLEAN MACHINE
COD. 11155250
Sistemi
2
NORME DI SICUREZZA
Si raccomanda di leggere scrupolosamente le istruzioni d’uso descritte in questo
manuale prima dell’accensione dell’apparecchio.
Conservare questo manuale vicino all’apparecchio per qualsiasi rapida consultazione
da parte degli operatori!
Se Ultrasound Clean Machine viene usata correttamente e secondo le istruzioni
fornite da Tecnosystemi l’apparecchiatura non presenta alcun pericolo per l’operatore.
Tecnosystemi declina ogni responsabilità per malfunzionamenti e/o altre conseguenze
derivanti da operazioni errate da parte dell’Utilizzatore.
• Prima di ogni utilizzo, controllare Ultrasound Clean Machine. Se danneggiata non utilizzarla e
far riparare ogni eventuale danno da personale qualicato.
• E’ vietata l’apertura di Ultrasound Clean Machine da parte di personale non autorizzato.
• La manutenzione o la riparazione di Ultrasound Clean Machine deve essere eseguita solo da
personale autorizzato.
• Non inclinare Ultrasound Clean Machine quando è piena o collegata all’alimentazione elettrica.
• Utilizzare sempre un cavo elettrico con presa di terra.
• Non aprire Ultrasound Clean Machine mentre è collegata all’alimentazione elettrica.
• Controllare che le prese all’alimentazione elettrica siano conformi alla legislazione vigente in
materia di sicurezza (interruttore differenziale e messa a terra).
• NON UTILIZZARE Ultrasound Clean Machine IN PRESENZA
DI ORGANISMI VIVENTI .
UTILIZZATORE
• Leggere attentamente questo manuale d’uso, prima di alimentare Ultrasound Clean Machine.
• Ultrasound Clean Machine deve essere utilizzata solamente da personale qualicato e
addestrato.
• Utilizzare solamente il cavo di alimentazione fornito in dotazione.
• Aerare il veicolo o la stanza per i 5/10 minuti successivi al trattamento.
Ultrasound Clean Machine è un moderno apparecchio che potrà aiutarVi nel trattamento
antibatterico degli impianti di climatizzazione e degli abitacoli di tutti i veicoli.
La tecnologia applicata e la qualità raggiunta in anni di esperienza nel settore fanno di Ultrasound
Clean Machine uno straordinario apparecchio in grado di darle la massima soddisfazione di
efcienza e afdabilità nel tempo.
Ultrasound Clean Machine sfrutta la migliore tecnologia in fatto di nebulizzazione ultrasonica.
A tale proposito ricordiamo che questo manuale è parte integrante dell’apparecchio e contiene le
indicazioni per un uso corretto dello stesso.
Vi invitiamo quindi a leggere attentamente le istruzioni d’uso prima dell’accensione di Ultrasound
Clean Machine, ad istruire adeguatamente gli operatori ed a conservarlo con cura per ogni
eventuale consultazione futura.
Sistemi
3
INTRODUZIONE
Ultrasound Clean Machine è un’apparecchiatura ad ultrasuoni che genera istantaneamente la
nebulizzazione di un liquido antibatterico che viene aspirato e propagato dal sistema di ricircolo
dell’impianto A/C di un autoveicolo da sanicare o negli impianti di climatizzazione domestici.
Uno dei vantaggi principali del sistema di nebulizzazione ad ultrasuoni consiste nell’ottenere
particelle nebulizzate di liquido a temperatura ambiente evitando così il fenomeno di condensazione
dovuto alla temperatura più elevata che possiede un liquido vaporizzato per riscaldamento.
Le particelle di liquido nebulizzate con Ultrasound Clean Machine hanno una dimensione
inferiore ai 5 micron e sono sufcientemente leggere da non depositarsi facilmente sulle superci
che incontrano nel proprio percorso propagandosi totalmente nell’impianto A/C e nell’abitacolo
dell’autoveicolo. Questa condizione non può essere raggiunta quando per sanicare un impianto
A/C o un abitacolo si utilizzano le classiche bombolette spray, perché la grandezza e la pesantezza
delle particelle nebulizzate provoca una rapida precipitazione delle stesse.
Un ciclo di trattamento di Ultrasound Clean Machine dura minimo 11 minuti a 20°C e si ferma
automaticamente quando viene raggiunto il livello minimo del liquido dentro il serbatoio.
A temperatura ambiente più elevata il ciclo del trattamento avrà una durata minore, viceversa a
temperatura più bassa durerà più a lungo.
ALIMENTAZIONE duale (DC-AC)
• Alimentatore da accendisigari 12÷24V DC
• Alimentatore 100÷240V AC 50-60Hz con cavo
RUMOROSITÀ ≤ 70 dBA
TEMPERATURA DI IMPIEGO 0 °C ÷ 60 °C
CAPACITÀ DI NEBULIZZAZIONE ≈ 500 ml/h
DIMENSIONI L285 x P130 x H210 mm.
PESO 3,5 Kg

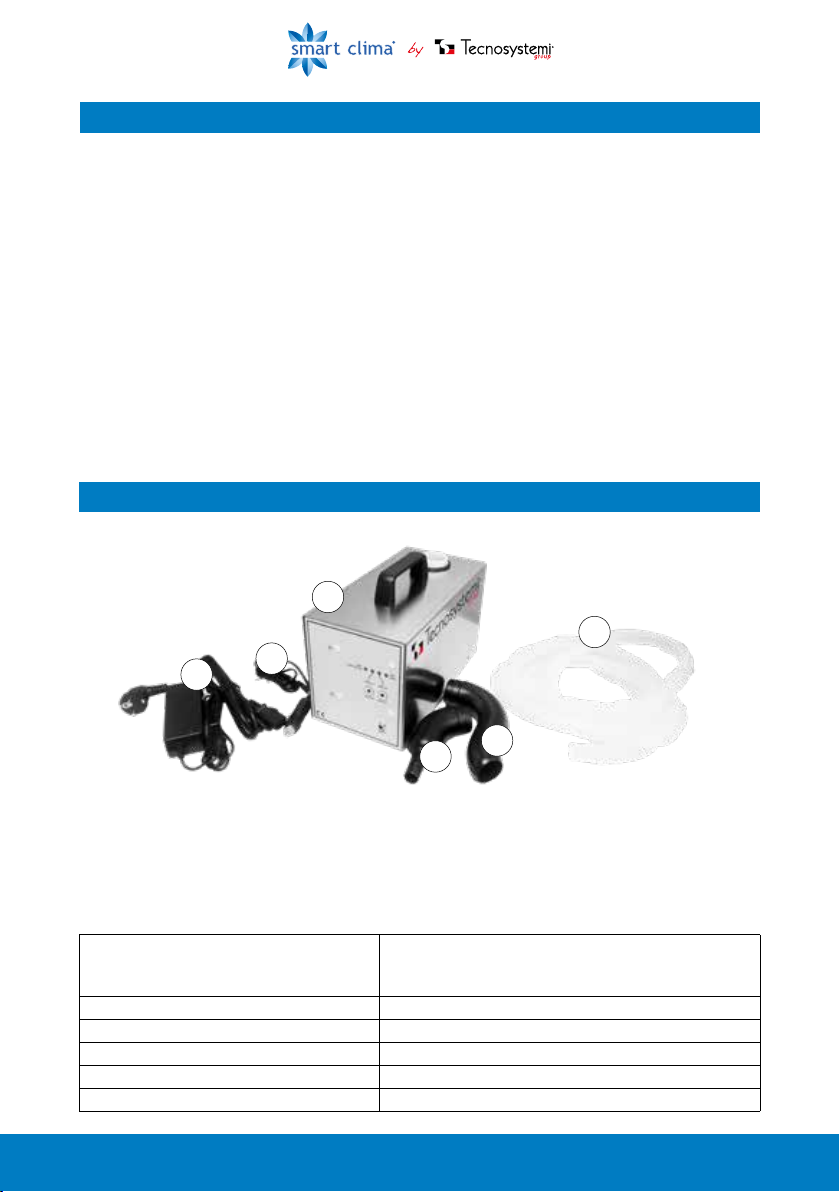

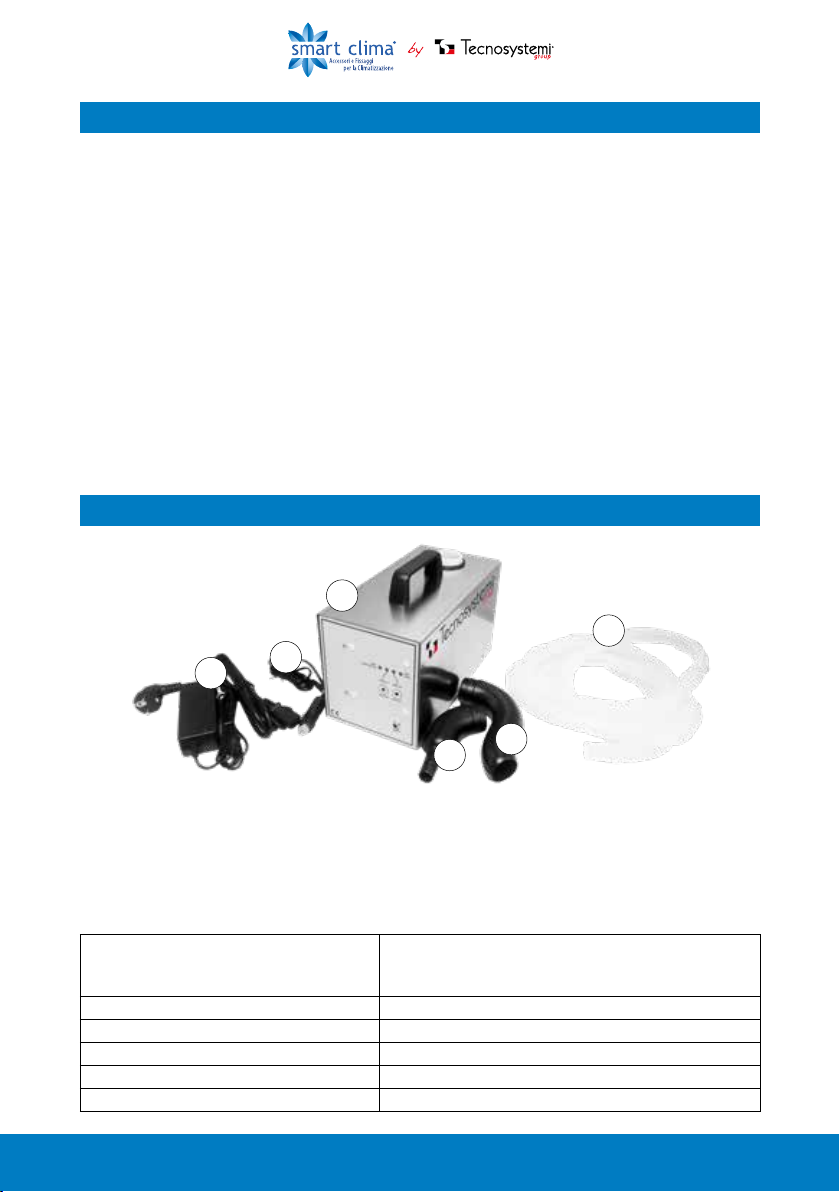

1. Nebulizzatore ultrasonico
2. Tubo convogliatore d’uscita
3. Convogliatore diretto
CARATTERISTICHE TECNICHE
4. Tubo essibile da 3 mt
5. Alimentatore da accendisigari
6. Alimentatore con cavo e presa Schuko
1
23
4
5
6
Sistemi
4

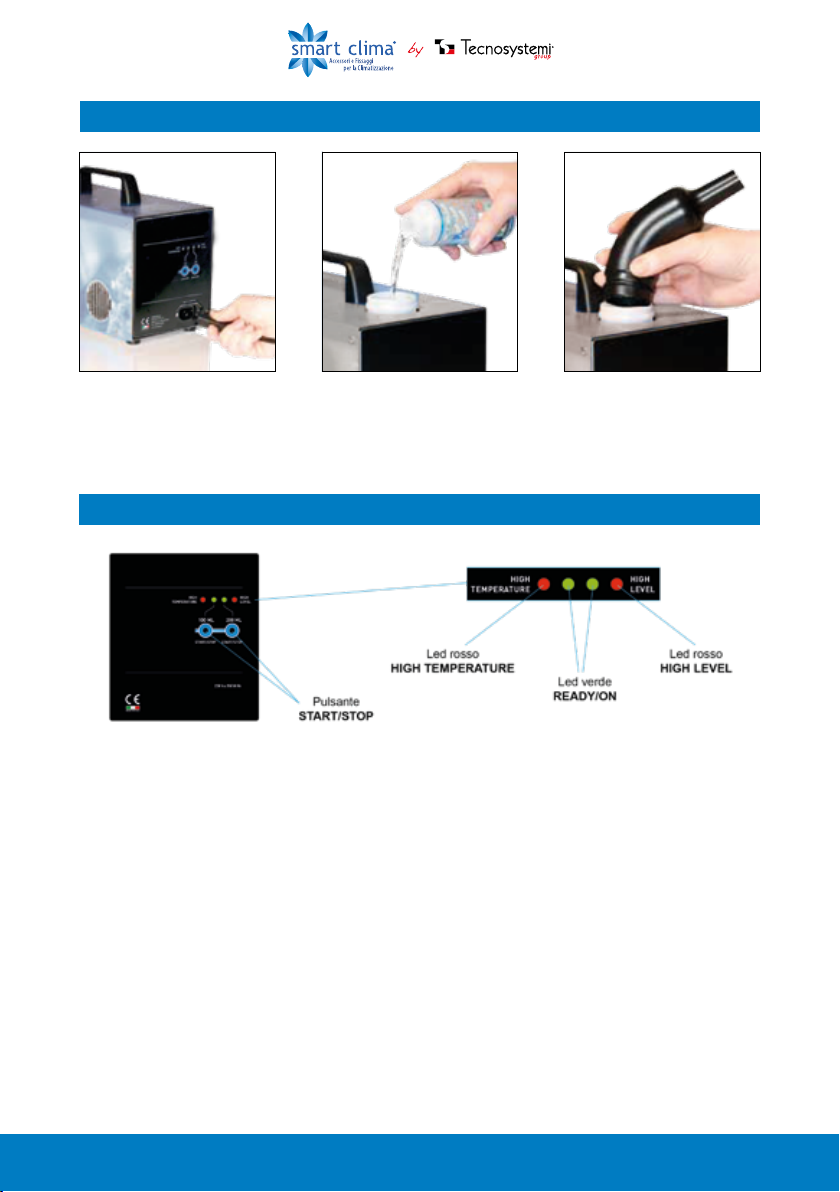

PREPARAZIONE PER L’UTILIZZO
1. Collegare Ultrasound
Clean Machine alla rete
elettrica.

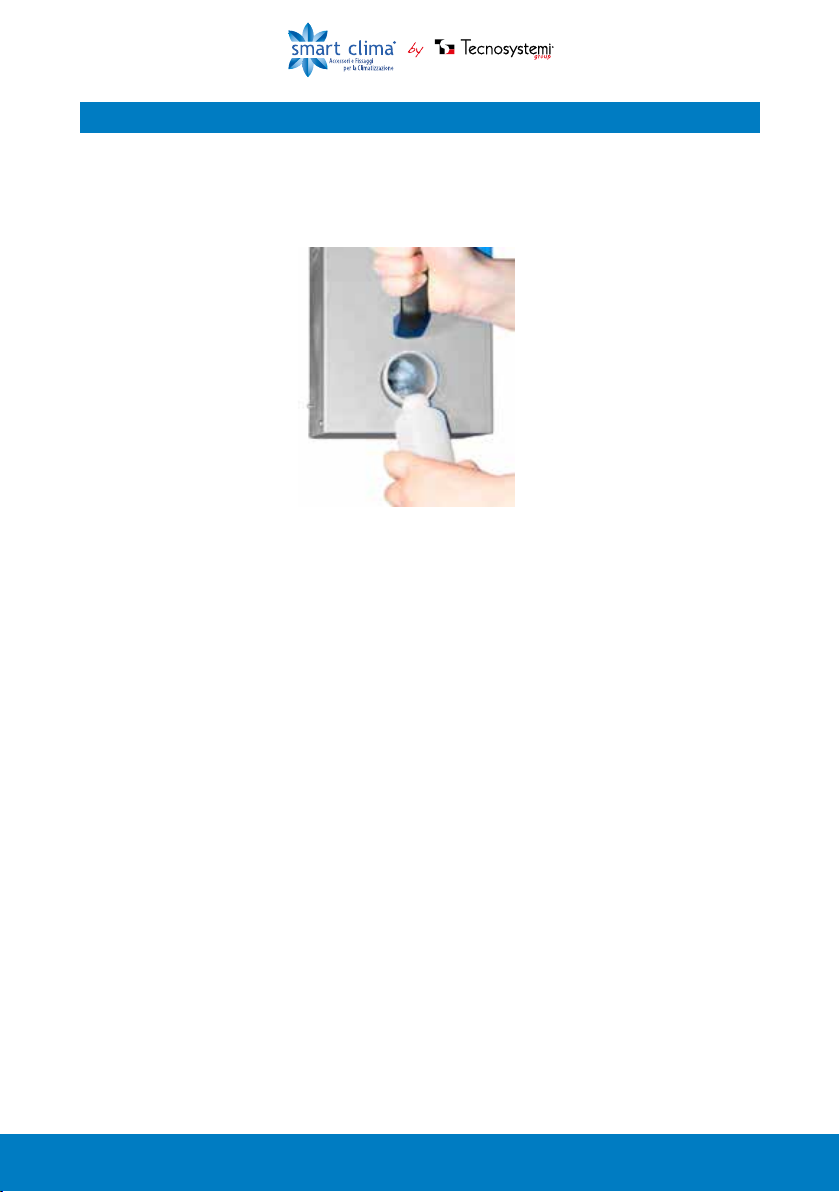

2. Versare all’interno
del nebulizzatore il
liquido. Utilizzare il
liquido consigliato da
Tecnosystemi.
3. Collegare l’apposito tubo
convogliatore a Ultrasound
Clean Machine.
ISTRUZIONI PANNELLO DI CONTROLLO
1. Dopo aver inserito una dose di liquido sanicante, consigliato da Tecnosystemi, i 2 led verdi di
READY/ON che erano spenti incominciano a lampeggiare.
2. Se viene versato all’interno di Ultrasound Clean Machine troppo liquido e si supera il livello
massimo, il led rosso di HIGH LEVEL da spento incomincierà a lampeggiare (allarme di troppo
pieno) e verrà impedita la nebulizzazione.
3. Premendo il pulsante di START/STOP 100 ML (se si utilizza la dose da 120 ML) o START/
STOP 200 ML (se si utilizza la dose da 220 ML) si programma automaticamente un tempo di
funzionamento minimo pari a 11 minuti.
4. Quando Ultrasound Clean Machine incomincia a nebulizzare il led verde di READY/ON smette
di lampeggiare e diventa acceso sso.
5. Se la temperatura interna supera i 65°C la macchina smette di nebulizzare ed il led rosso
HIGH TEMPERATURE si accende (allarme di temperatura alta), ma la ventola continuerà a
funzionare.
6. La nebulizzazione riprenderà quando la temperatura scenderà al di sotto di 60° C ed il led
rosso di HIGH TEMPERATURE si spegnerà.
Sistemi
5
ISTRUZIONI ALL’USO ALL’INTERNO DEGLI AUTOVEICOLI
Per autoveicoli Compact - Berline - Station Wagon
utilizzare una dose di liquido sanicante da 120 ml
Per autoveicoli SUV - Monovolumi - Veicoli commerciali - Minibus - Camper
utilizzare una dose di liquido sanicante da 220 ml
• L’apparecchio si spegne automaticamente al termine del trattamento.
• Se il ltro antipolline è posizionato all’interno dell’abitacolo dell’autoveicolo,
rimuoverlo.
• Se il ltro antipolline è posizionato nella parte frontale del veicolo, sotto il cofano,
non è necessario rimuoverlo.
• Pulire il veicolo e rimuovere i tappetini dall’abitacolo.
• Al termine dell’operazione aprire tutte le porte, spegnere il motore ed aeare l’interno
dell’abitacolo per c.a 5-10 minuti.
• Sostituire sempre il ltro antipolline dopo aver eseguito il trattamento
antibatterico all’impianto A/C.
• DURANTE IL TRATTAMENTO NESSUNO DEVE ESSERE PRESENTE
ALL’INTERNO DELL’ABITACOLO. UNA VOLTA TERMINATO IL TRATTAMENTO
NON ENTRARE PRIMA DI AVER AERATO IL VEICOLO PER C.A. 5-10 MINUTI.
1. Avviare il motore del veicolo e appoggiare
Ultrasound Clean Machine sulla moquette lato
passeggero e avvicinare il tubo convogliatore
all’apertura d’aspirazione del ricircolo d’aria.
2. Collegare il cavo di alimentazione alla presa
dell’accendisigari e chiudere completamente
tutti i nestrini e le portiere del veicolo.
3. Impostare la temperatura dell’impianto A/C
a 22° C e selezionare la ventilazione frontale.
4. Selezionare la modalità ricircolo.
5. Impostare la ventilazione su velocità
intermedia.
6. Aprire tutti i deettori per l’aria di cui il
cruscotto è dotato.
Sistemi
6
ISTRUZIONI PER L’UTILIZZO NEGLI IMPIANTI A/C
Per climatizzatori no a 12.000 Btu/h e ambienti no a 15 MQ
utilizzare una dose di liquido sanicante da 120 ml
Per climatizzatori no a 24.000 Btu/h e ambienti no a 30 MQ
utilizzare una dose di liquido sanicante da 220 ml
• L’apparecchio si spegne automaticamente al termine del trattamento.
• Pulire l’ambiente circostante e rimuovere eventuali tappeti dalla stanza.
• Al termine dell’operazione aprire le nestre e areare il locale per c.a 5-10 minuti.
• Lavare bene il ltro antipolvere prima di rimontarlo nell’apposito alloggiamento.
• DURANTE IL TRATTAMENTO NESSUNO DEVE ESSERE PRESENTE
ALL’INTERNO DELLA STANZA. UNA VOLTA TERMINATO IL TRATTAMENTO
NON ENTRARE PRIMA DI AVER AERATO IL LOCALE PER C.A. 5-10 MINUTI.
IST.AB1032.01
ISTRUZIONI PER L’UTILIZZO DI PUREZONE MACHINE NEGLI IMPIANTI A/C
ATTENZIONE
• L’apparecchio si spegne automaticamente al termine del trattamento.
• Pulire l’ambiente circostante e rimuovere eventuali tappeti dalla stanza.
• Al termine dell’operazione aprire le nestre e areare il locale per c.a 5-10 minuti.
• Lavare bene il ltro antipolvere prima di rimontarlo nell’apposito alloggiamento
Aprire la paratia di alloggiamento del ltro antipolvere dello split
e rimuovere il ltro
.
Accendere il condizionatore e impostare la temperatura a 22° C
e la ventilazione su velocità intermedia.
Appoggiare PureZone Machine sul pavimento e collegare
il tubo essibile da 3 metri al tubo convogliatore d’uscita.
Attraverso l’utilizzo dell’apposita clip collegare il tubo
essibile da 3 metri nell’alloggiamento del ltro antipolvere.
5. ESEGUIRE IL TRATTAMENTO
