TECshow ALPHABET User manual

P. 1
| Tecshow Alphabet
USER MANUAL / MANUAL DE USUARIO
PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE
POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR
ALPHABET
Writing Laser - 430mW RGB Diodes

P. 2
Tecshow Alphabet |
Alphabet
Writing Laser - 430mW RGB Diodes
Alphabet is a compact fixture, equipped with a
200mW red laser, a 80mW green laser and a 150mW
blue laser. Designed for small/medium-scale ven-
ues, Alphabet is ideal for all applications requiring
writing, because of its included USB keyboard. With
16 built-in laser patterns & 7 color macros, Alphabet
is also controllable via mobile devices thanks to the
Txtlas application. Write freely and control all pa-
rameters without limitations.
Source & Optics
Laser
• Red: 200mW / 650nm
• Green: 80mW / 532nm
• Blue: 150mW / 450nm
Eects & Functions
• RGB full color
• Compact design
• Scanner system: 22kpps
• Includes USB Keyboard
• 16 laser patterns
• 7 color macros
• Adjustable wave amplitude
Control
• Operational modes: DMX, App control, Text,
Sound-active, Scene, Countdown & Autorun
• DMX channels: 13
• IR Control included
• Controllable via TS ALPHABET
Electrical
• Power supply: AC90V~250V 50/60Hz
• Max power consumption: 25W
• Operating temperature: 10ºC~40ºC
Physical
• DMX Connectors: 2 XLR connectors (XLR-3
input & output)
• Power supply connector: DC 12V input
• USB port (for Keyboard)
• Dimensions: 155x90x210 mm. / 6x3.5x8.2 in.
• Weight: 1.9 Kg. / 4.2 Lbs.
1. OVERVIEW
English version

P. 3
| Tecshow Alphabet
Unpacking
Thank you for purchasing this product. Please read
user guide for safety and operations information
before using the product. Keep this manual for fu-
ture reference. This product can create perfect laser
programs and eects since it has passed a series of
strictly tests before delivery. Please check the at-
tachments listed on the page aer opening the car-
ton. In the event of carton damage or attachment
missing in transit, please contact your dealer or our
aer sales service department.
Attachments
1. Laser Light: 1pc
2. External Power Supply: 1pc
3. Power Convert Head: 1pc
4. IR Remote: 1pc
5. USB Extension Cable 3 Meters: 1pc
6. USB Keyboard: 1pc
7. User Manual: 1 pc
Notice
• Do not exposure the human eye direct to laser
beam.
• Do not turn on and o the unit frequently.
• Before using this unit make sure the power
supply is ground.
• This unit is intended for indoor use only and
should be prevented form water, moisture
• and shake. The working temperature of this
unit is 18-30°c, do not use this continuously
• over 4 hours, otherwise it shortens the life-
time of the unit.
• Use cleaning tissue to remove the dust ab-
sorbed on the external lenses periodically to
• optimize light output.
• Do not remove or break the warranty label,
otherwise it void the warranty.
• Always replace with the exact same type fuse,
replacement with anything other than the
specied fuse can cause re or electric shock
and damage your unit, and will void your man-
ufactures warranty.
English version
2. GENERAL INSTRUCTIONS
Laser radiation avoid exposure
to beam class 3b laser product.
DANGER!

P. 4
Tecshow Alphabet |

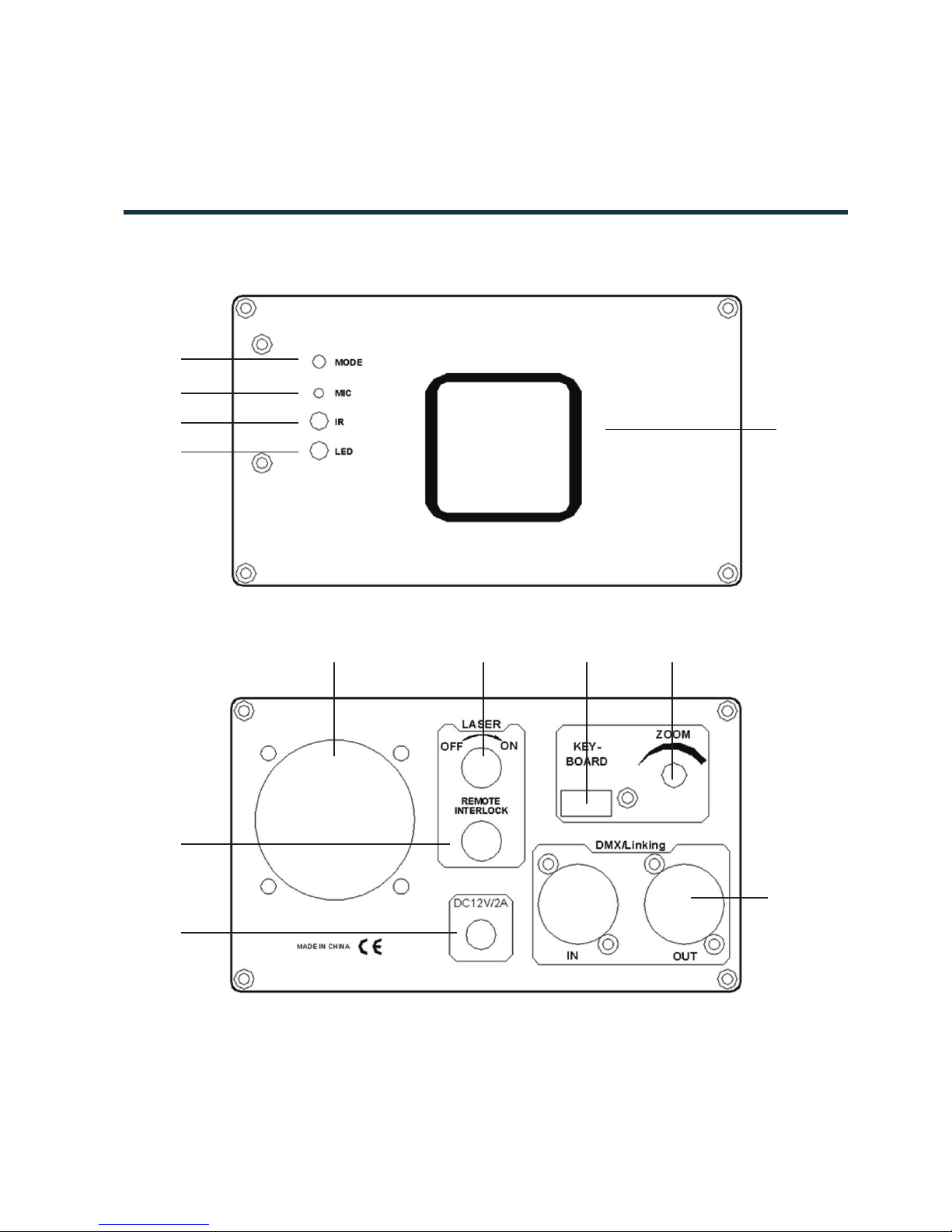

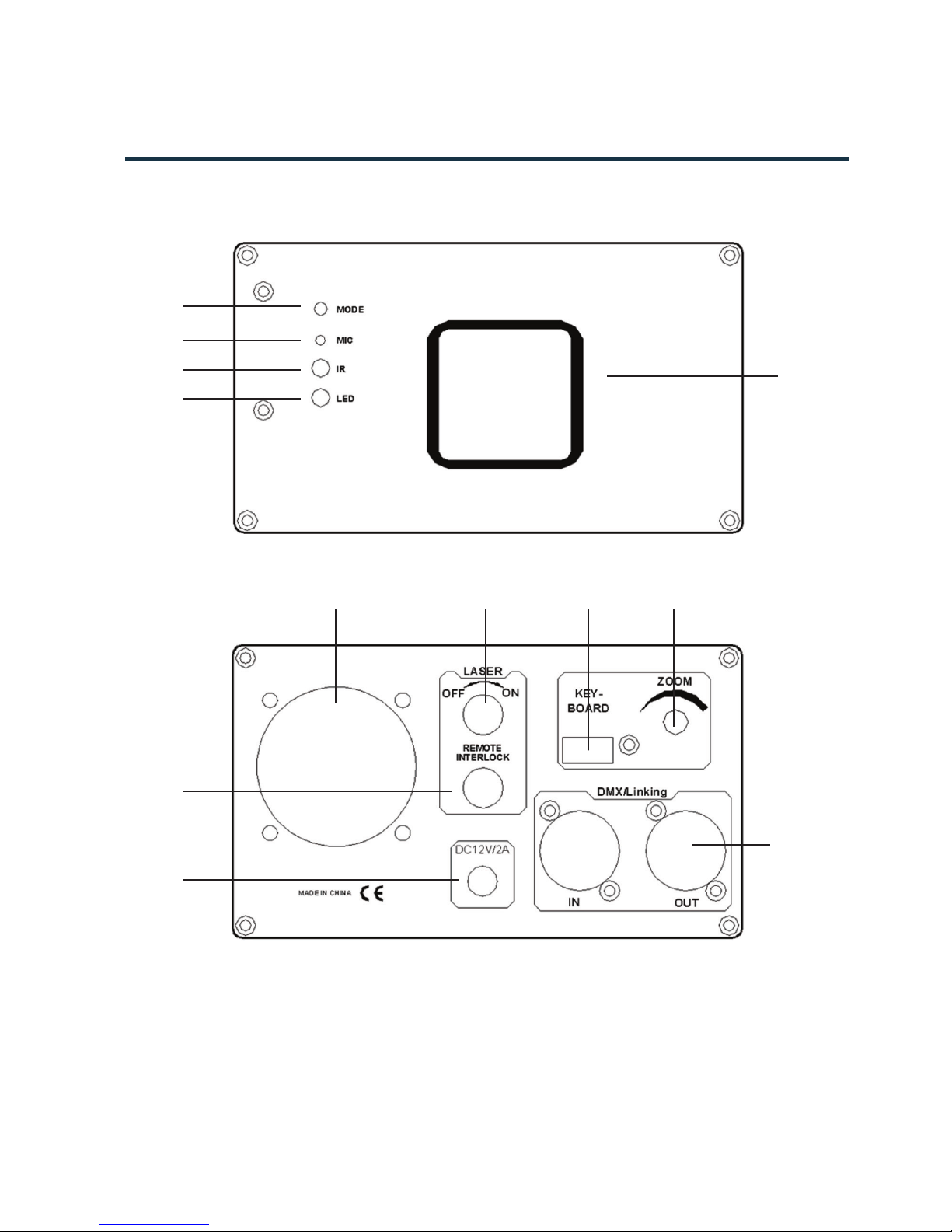

3. DESCRIPTION
English version
1
2
3
4
5
10
9876
12
11

P. 5
| Tecshow Alphabet
4. OPERATION
English version

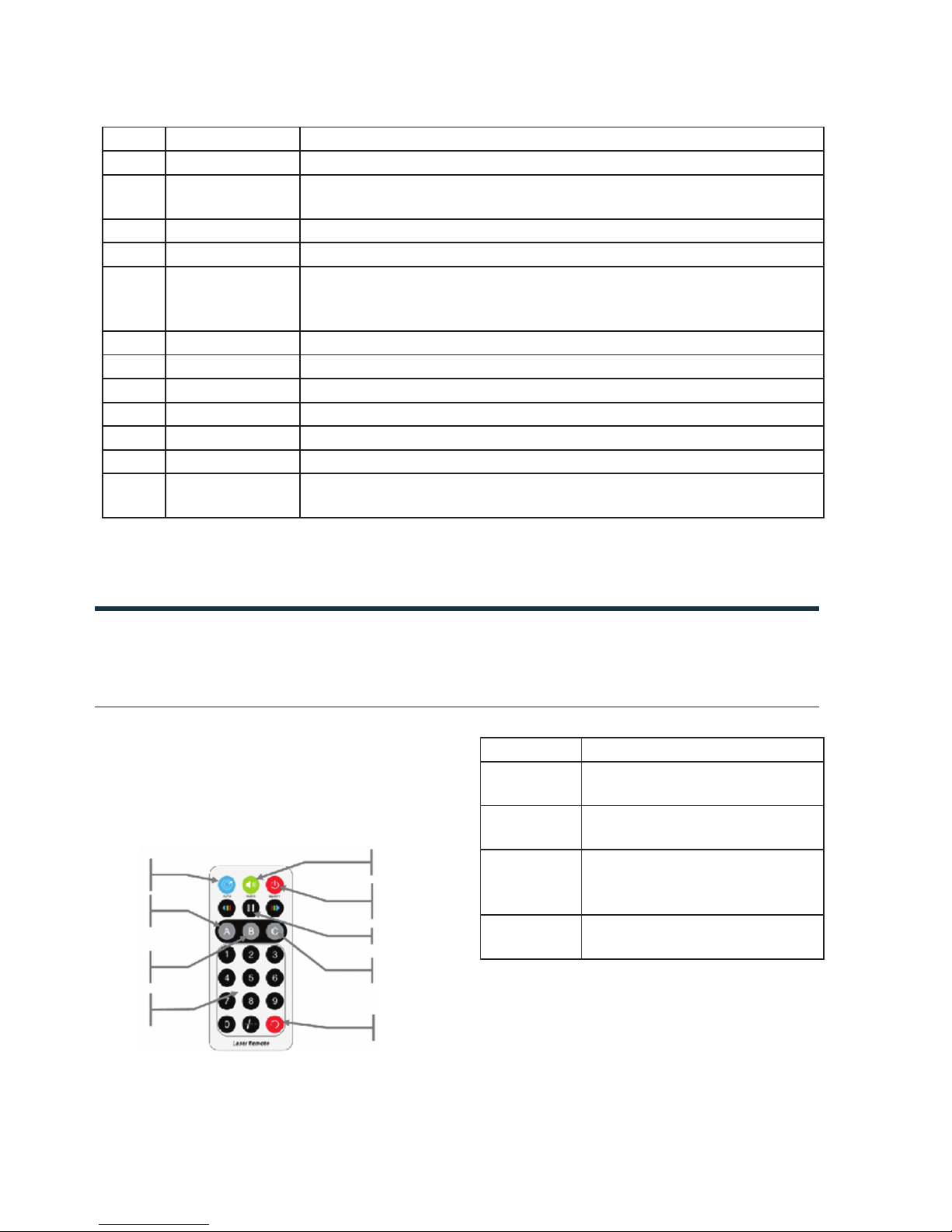

Nro Name Features Description
1Aperture Laser Pattern Aperture
2 Mode Button Press the button to choose the mode,such as,1.AUTO/ 2.SCENE/ 3.MUSIC/
4.COUNT DOWN/ 5.TEXT/ 6.DMX
3Microphone Receive music signal
4IR Receiver Receive infrared remote signal
5LED Indicator 1.AUTO: Red. 2.SCENE: Red strobe. 3.MUSIC: Blue, sound to OFF. 4.COUNT
DOWN: Bule. 5.TEXT: Red+blue, 6.DMX: Red and blue alternate light if have
dmx signal; the red and blue strobe if have no dmx signal.
6Fan Cooling fan, only work when temperature higher than 25°c
7Key Switch Switch laser ON/OFF
8Adjust Size Adjust size of pattern
9Keyboard USB Keyboard socket
10 DMX DMX or Linking Jack
11 DC12V/2A DC12V/2A power input
12 Interlock Shut o laser when emergency

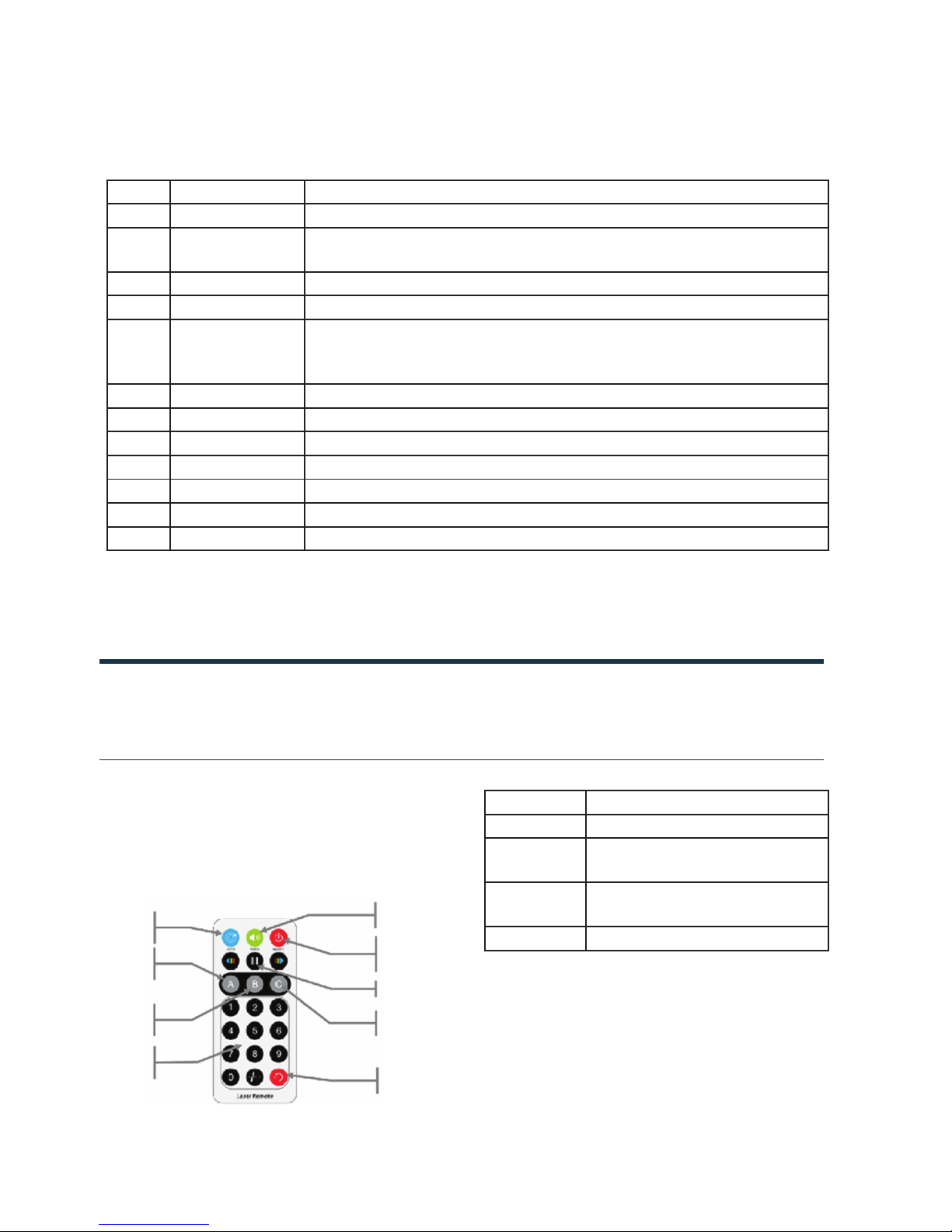

Manual Mode
Access the four dierent operating modes avail-
able in this product by using the <MODE> button
on the front panel. Press <MODE> to cycle through
the modes. Please see a description of each mode
below.
The APP TS ALPHABET is not congured for re-
mote control.
Mode Description
Auto Built-in auto programs
Scene Built-in auto programs with
dierent theme
Music Built-in sound-active programs
(Patterns same as AUTO)
Count Down Count Down mode
Number
Keys
On/O
Auto
Mode
Scene
Mode
Tex t
Mode
Music
Mode
Pause
Mirror
Eect
Count
Down
Mode

P. 6
Tecshow Alphabet |
English version

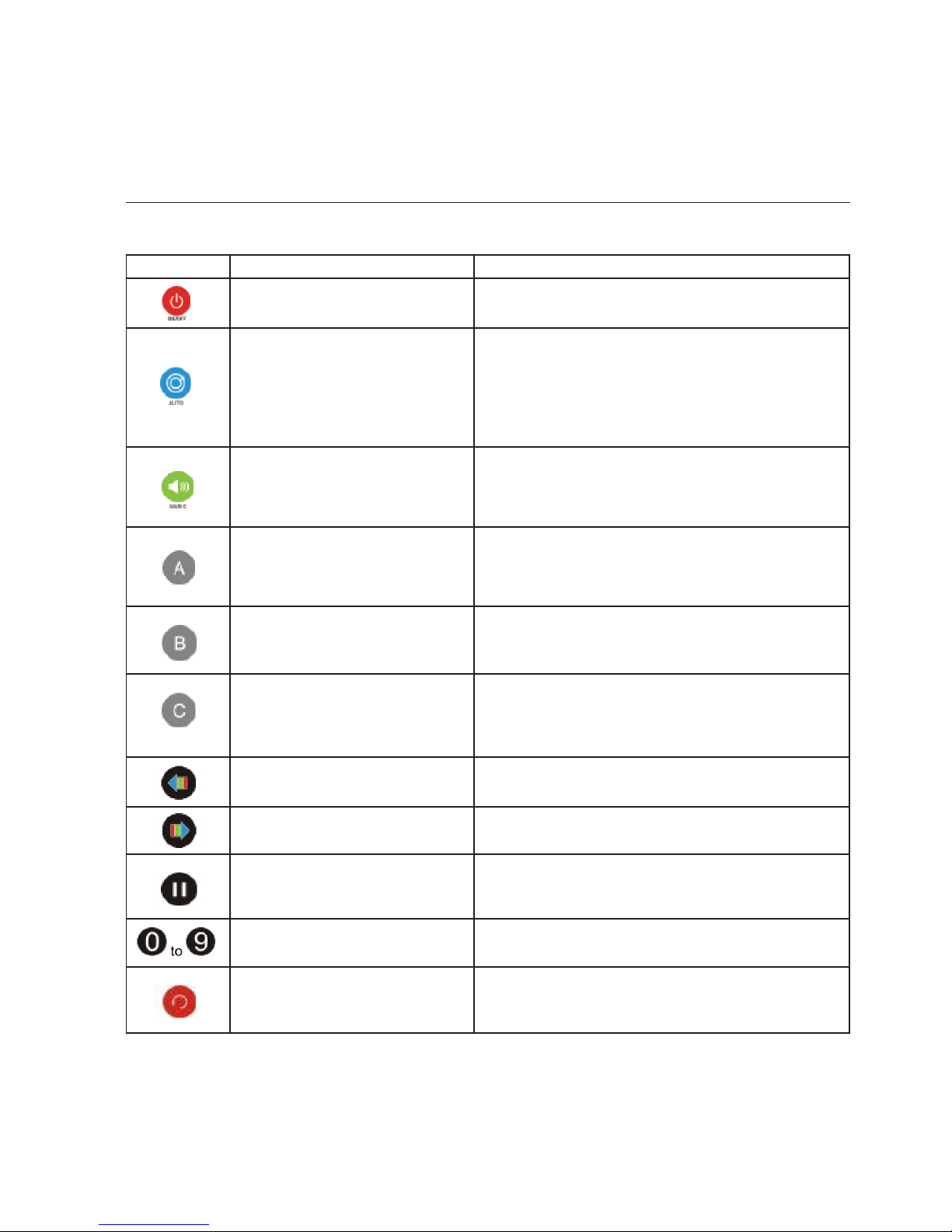

Button Function/Button Description
ON/OFF Turns laser ON/OFF
Auto Mode
Laser runs on built-in Auto mode. Press the number
buttons for the following design packs: <1> New year,
<2> Christmas, <3> Love, <4> Birthday, <5> Dance,
<6> Halloween, <7>Music, <8> Happy, <9>&<0> Flat
line pattern.
Music Mode
LED indicator ashes when sound is detected. Music
mode displays the same design packs as AUTO
mode, but responds to sounds.
Scene Mode
Laser runs on built-in Scene mode. Press the number
buttons for the following design packs: <1> to <9> to
<0>. The patterns all are at line patterns.
Text Mode Press to enter Text mode, then press any number
button. Enter text using key board.
Count Down Mode
Press to enter. Press number button to setting value,
then press the blank botton to start, and press the
blank botton then to pause.
Previous Press to go to previous step.
Next Press to go to next step.
Pause Pauses the program. Press again to continue the
program.
Number Press to select a number.
Mirror Press and hold to mirror the laser projection. Press
repeatedly for up to 4 mirrored options.
References

P. 7
| Tecshow Alphabet
English version

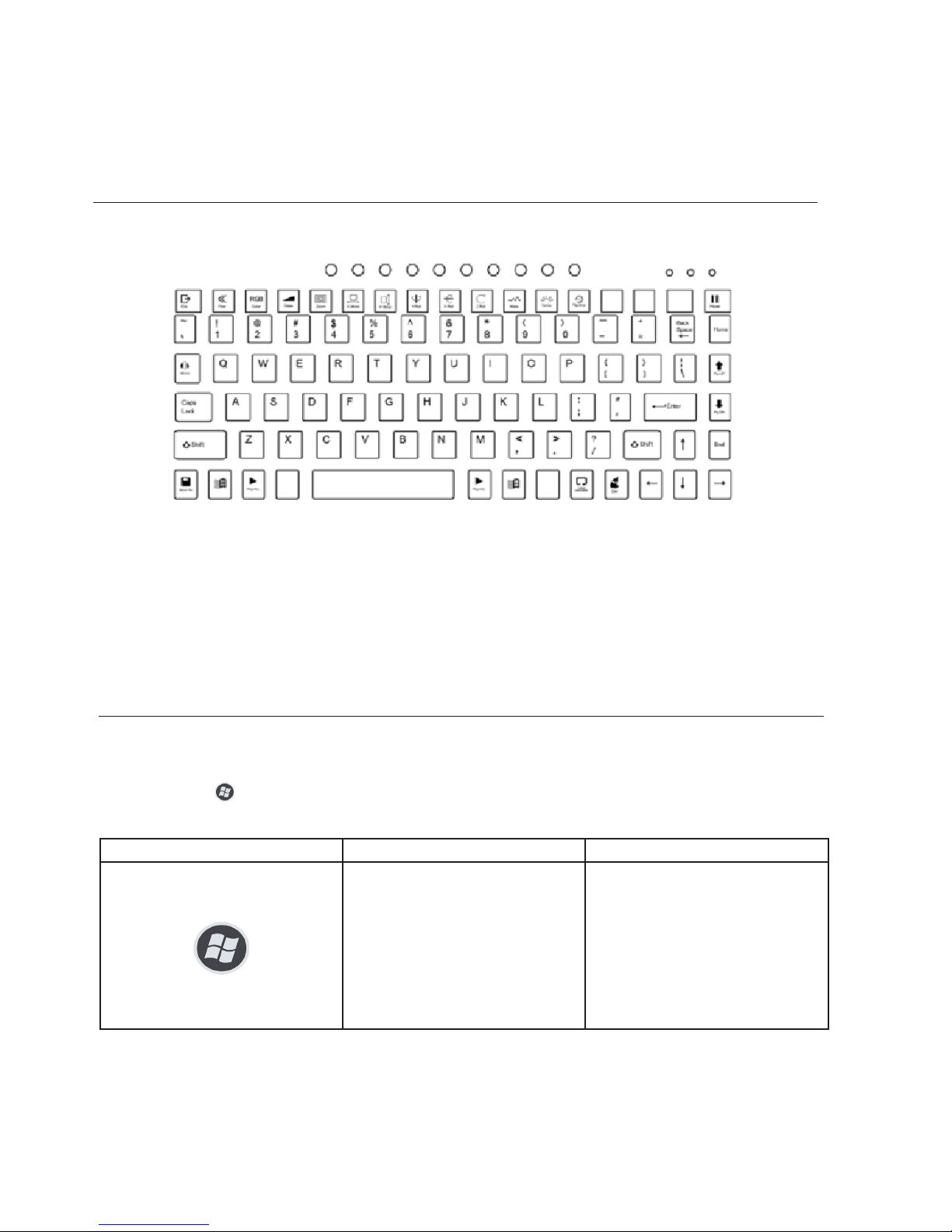

Keyboard
Menu Options
Use the keyboard to access menu options, select laser patterns, and enter dierent modes. To use the key-
board with the laser, do the following.
1. Connect keyboard to the port on the back of the PS2.
2. Connect the product to a suitable power outlet.
To select the menu options using the keyboard, do the following.
Press WINDOWS to access the menu options.
Button Function Description
Menu Options
The laser output displays the cur-
rent, press Enter to save selection.
• Auto
• Scene
• Music
• Count down
• Text
• DMX

P. 8
Tecshow Alphabet |
English version
1. AUTO Mode
Fuction Original Key New Key Description
Numbers <0>-<9> <0>-<9>
Press <1>-<9> to select one of the auto programe. If
don’t press any bumber button , it runs all programs in
a loop automatically.
Mirror Tab Mirror Mirror the display in 4 directions.
Fuction Original Key New Key Description
Numbers <0>-<9> <0>-<9>
Press <1>-<9> to select one of the scene programe. If
don’t press any bumber button, it runs all program in a
loop automatically.
Mirror Tab Mirror Mirror the display in 4 directions.
Fuction Original Key New Key Description
Numbers <0>-<9> <0>-<9>
Press <1>-<9> to select one of the sound-active pro-
grame. If there is no press the number, then auto run all
program in a loop.
Mirror Tab Mirror Mirror the display in 4 directions.
Fuction Original Key New Key Description
Numbers <0>-<9> <0>-<9> Using the number to set the countdown to the initial
value.
Play/Pause BACKSPACE Press the perform, and then click pause.
Mirror Tab Mirror Mirror the display in 4 directions.
When in Auto mode, use the following keys on the keyboard.
2. SCENE Mode
When in SCENE, use the following keys on the keyboard.
3. MUSIC Mode
When in Music mode, use the following keys on the keyboard.
4. COUNT DOWN Mode
When in COUNT DOWN mode, use the following keys on the keyboard.

P. 9
| Tecshow Alphabet
English version

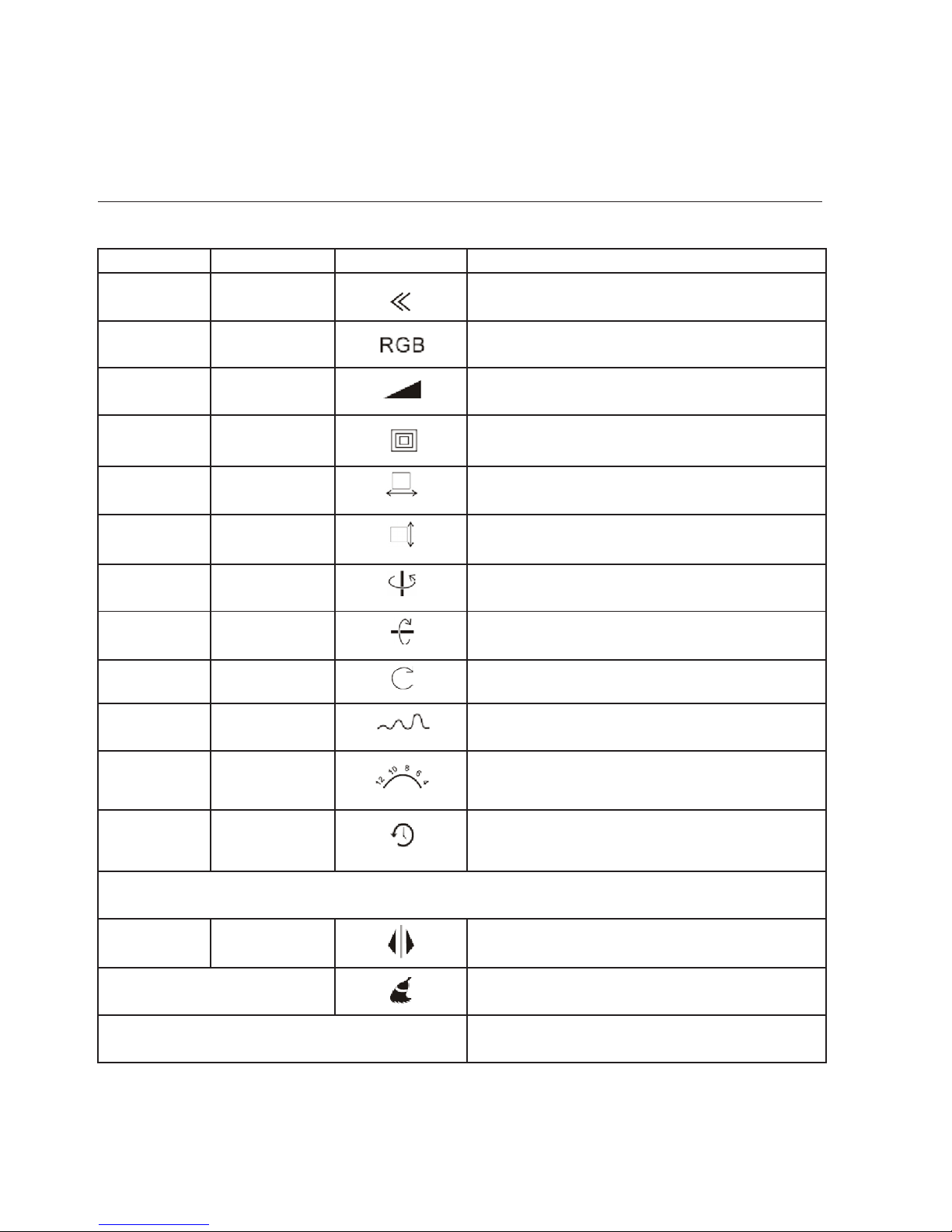

5. TEXT Mode
When in Text Mode, use the following keys to enter text and select patterns.
Fuction Original Key New Key Description
Flow F1 Sets the text ow. Press again to restart
Color F2 Sets the text color for RGB model
Draw F3 Selects the drawing fuctionality
Zoom F4 Selects the zoom in, zoom out, and zoom in/out
functionality
X Move F5 Text moves right or le.
Y Move F6 Text moves uo or down.
Y Roll F7 Text curves around the y-axis
X Roll F8 Text curves around the x-axis
Z Roll F9 Text spins around the z-axis
Wave F10 Text projected with a wave eect
Text Qty F11 Displays characters in quantities of 4,6,7,10,12
Play Time F12 Set the display time for each page from 0.0 to 99.9S
Use the up and down arrows to set the functions speed except Color, Text Qty and Play Time functions
Mirror Tab Mirror the display in 4 directions
Delete Clears the cache
Backspace Deletes a character to the le

P. 1 0
Tecshow Alphabet |
English version

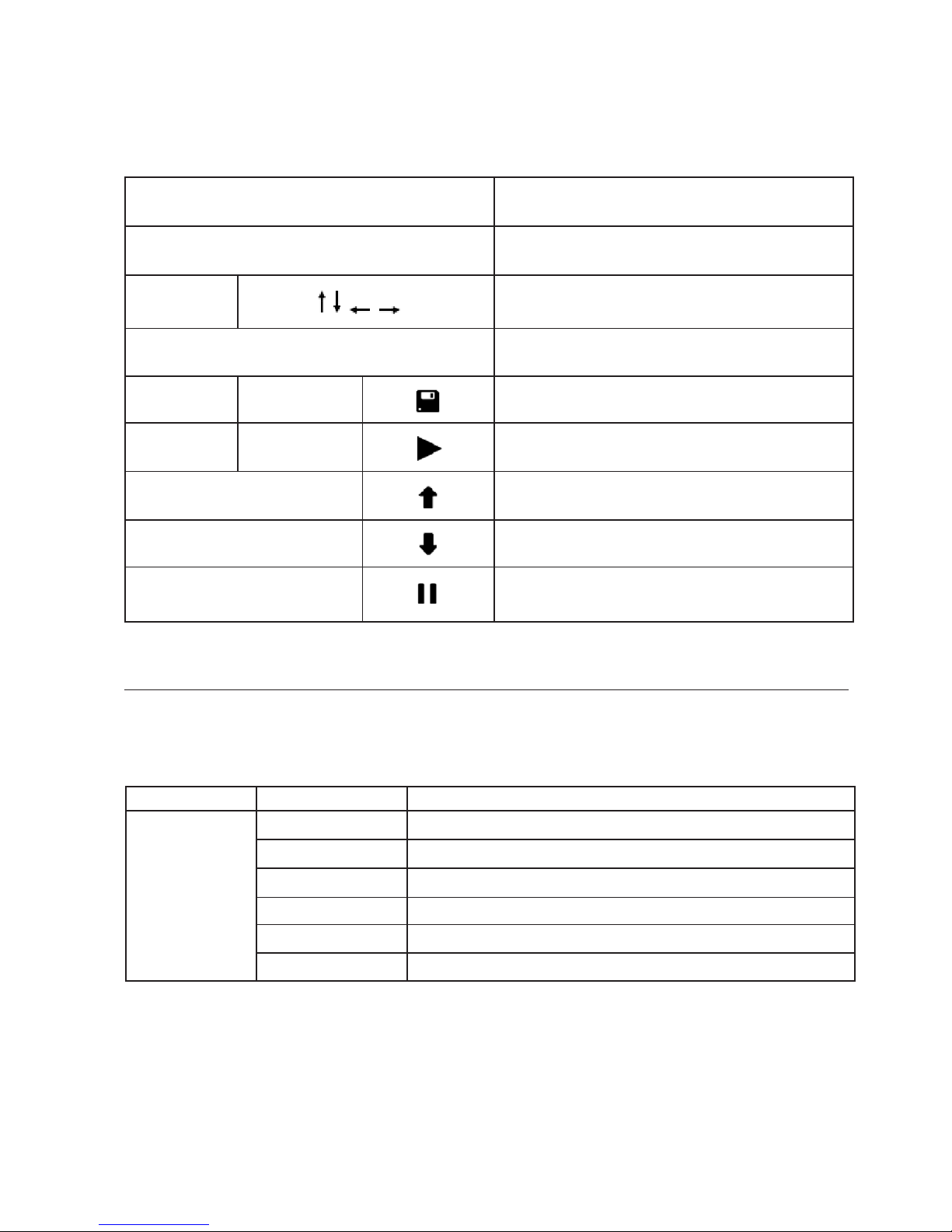

Home Moves the cursor to the beginning of the text
End Moves the cursor to the end of the text
Arrow Keys Moves the cursor up, down, to the le, or to the
right
Ctrl+Alt+Del Deletes the entire text
Save+No. Ctrl+No. Saves the text ang pattern
Play+No. Alt+No. Plays back the saveed taxt and pattern
Page Up Chooses the last edited text
Page Down Chooses the next edited text
Pause Pauses the program
6. DMX Mode
The system accepts the DMX512 signal of international standard to control the system
Channel Value Description
CH 1
Model Select
000-049 Laser OFF
050-099 AUTO MODE
100-149 SCENE MODE
150-199 MUISC MODE
200-249 TEXT MODE
250-255 DMX Manual Mode
DMX Control Parameter Chart

P. 11
| Tecshow Alphabet
English version
TEXT Mode
DMX Mode
Channel Value Description
CH 2
pattern group
000-019 PAGE 0
020-039 PAGE 1
040-059 PAGE 2
060-079 PAGE 3
080-099 PAGE 4
100-119 PAGE 5
120-139 PAGE 6
140-159 PAGE 7
160-179 PAGE 8
180-255 PAGE 9
Channel Value Description
CH 2
pattern group
000-029 First pattern group
030-059 Second pattern group
060-089 Third pattern group
090-119 Fourth pattern group
120-149 Fih pattern group
159-179 Sixth pattern group
180-255 Seventh pattern group
CH 3
pattern
000-255
There are 16 patterns in the 1 pattern groups (0-15,16-31,32-
47, 48-63, 64-79, 80-95, 96-111, 112-127, 128-143, 144-159, 160-
175, 176-191, 192-207, 208-223, 224-239, 240-255)

P. 12
Tecshow Alphabet |
English version
CH 4
Color
000-007 Program setting color
008-015 Red color
016-023 Green color
024-031 Yellow color
032-039 Bule color
040-047 Pink color
048-055 Cyan color
056-063 White color
064-111 Single color conversion, speed from slow to fast
112-159 Multi color jump, speed from slow to fast
160-207 Multi color move, speed from slow to fast
208-255 White light strobe, speed from slow to fast
CH 5
Drawing
000-000 No change
001-127 0%-99% drawing a xed pattern
128-255 Drawing speed by slow to fast
CH 6
Zoom(+/-)
000-127 100%-5% patterns Zoom(+/-)
128-169 Pattern from outside to inside zoom
170-209 Pattern from inside to outside zoom
210-255 Patterns from inside to outside, from outside to inside cycle
zoom
CH 7
Rolling X
000-127 Fixed position aer 0 degree -359 degree rotation
128-191 Clockwise rotation
192-255 Counter clockwise rotation
CH 8
Rolling Y
000-127 Fixed position aer 0 degree -359 degree rotation
128-191 Clockwise rotation
192-255 Counter clockwise rotation
CH 9
Rolling Z
000-127 Fixed position aer 0 degree -359 degree rotation
128-191 Clockwise rotation
192-255 Counter clockwise rotation

P. 13
| Tecshow Alphabet
English version
CH 10
Move X
000-127 Pattern on the X axis, there are 128 dierent xed position
128-191 Clockwise rotation
192-255 Counter clockwise rotation
CH 11
Move Y
000-127 Pattern on the Y axis, there are 128 dierent xed position
128-191 Clockwise rotation
192-255 Counter clockwise rotation
CH12
Wave Amplitude 000-255 The wave amplitude is changed from small to large
CH13
Wave Number 000-255 Wave number change
CH13
Wave Speed 000-255 Wave speed by slow to fast
Download and installation
All the text laser functions can be controlled by TS
ALPHABET soware. Such as: Auto, Sound active,
DMX, TEXT, etc. Currently. TS ALPHABET soware
supoorts both Apple operating system (iOS, Sup-
port device: iPhone, iPad and iPod touch) and
Android system (4.4 version up).
• If your system is iOS, you can download and in-
stall TS ALPHABET by the following two ways.
Download TS ALPHABET from Apple’s oicial
APP store.
• If your system is Android, you can download
and install TS ALPHABET by the following
ways. Download the TS ALPHABET from
GOOGLE PLAY website.
Operation
Aer installing the APP soware, open your device’s
(iPhone, etc ) Bluetooth function, and turn on the
text laser. Open the TS ALPHABET APP soware,
the APP will automatically search for Bluetooth
devices. Please select the TS ALPHABET device,
click enter, enter the password (Original password:
000000).
4. APP CONTROL

P. 14
Tecshow Alphabet |
English version
Operation window
TS ALPHABET Main Window
DMX MODE Window
TEXT MODE Window
Setting Window

P. 15
| Tecshow Alphabet
English version
Product maintenance
5. TECHNICAL INFORMATION
Dust buid-up reduces light output performance
and can cause overheating. To maintain optimun
performance, clean the produce at least twice a
month. However, usage and environmental condi-
tions contribute to increasing the cleaning frequen-
cy. To clean the produce, follow the instructions
below:
1. Unplug the product from power.
2. Wait until the product is at room temperature.
3. Use a vacuum(or dry compressed air) and a so
brush to remove dust collected on the external
surfaces and fan vents.
4. Clean the glass panel(laser aperture) with a
mild solution of glass cleaner or isopropyl
alcohol.
5. Apply the solution directly to a so, lint-free
cotton or a lens cleaning tissue.
6. Soly wipe any dirt or grime to the outside
edges of the glass.
7. Gently polish the glass surface until they are
free of haze and lint.
CAUTION!
Do not spin the fan using compressed air because you could damage it.
Do not open this product for cleaning or servicing.
Always dry the glass surfaces carefully aer cleaning them.

P. 1 6
Tecshow Alphabet |
Alphabet
Láser de escritura - Diodos RGB de 430mW
Alphabet es un equipo compacto, que cuenta con
un láser rojo de 200mW, un láser verde de 80mW y
un láser azul de 150mW. Diseñado para aplicaciones
de pequeña y mediana escala, Alphabet es ideal
para todas los usos que requieren escritura, debido
a su teclado USB incluido. Con 16 patrones láser in-
corporados y 7 macros de color, Alphabet también
es controlable a través de dispositivos móviles gra-
cias a la aplicación Txtlas. Ahora es posible escribir
libremente y controlar todos los parámetros sin li-
mitaciones.
Fuente & Óptica
Láser
• Rojo: 200mW / 650 nm
• Verde: 80mW / 532nm
• Azul: 150mW / 450nm
Efectos y Funciones
• Mezcla de color RGB
• Diseño compacto
• Sistema de escáner: 22kpps
• Teclado USB incluido
• 16 patrones de laser incorporados
• 7 macros de color
• Amplitud de onda ajustable
Control
• Modos de operación: DMX, aplicación, texto,
audio rítmico, escena, cuenta regresiva &
automático
• Canales DMX: 13
• Control inalámbrico incluido
• Controlable vía la aplicación TS ALPHABET
Eléctrico
• Rango de voltaje de entrada: AC90–240V, 50-
60Hz
• Consumo de potencia: 25W
• Temperatura de operación: 10ºC~40ºC
Físico
• Conector de alimentación: Entrada DC 12V
• Conectores DMX: Conectores XLR (XLR-3 de
entrada & salida)
• Puerto USB (para teclado)
• Dimensiones: 155x90x210 mm. / 6x3,5x8,2
pulg.
• Peso: 1,9 Kg. / 4,2 Lbs.
1. DESCRIPCIÓN
Versión Español

P. 17
| Tecshow Alphabet
Al abrir el producto
Gracias por haber adquirido el producto Alphabet.
Lea atentamente el manual antes de utilizar el equi-
po y procure seguir las instrucciones. Conserve este
manual para futuras referencias. Este equipo puede
crear efectos y shows de láser sorprendentes gra-
cias a la serie de pruebas a las que ha sido someti-
do antes de ser despachado. Abra la caja y verique
que todas las piezas se encuentren presentes y en
buen estado. En caso de que falten piezas o la caja
se encuentre dañada, póngase en contacto con el
distribuidor de inmediato.
Contenido
1. Equipo láser: 1
2. Cable de suministro eléctrico: 1
3. Conversor de potencia: 1
4. Control remoto IR: 1
5. Cable USD de 3 metros: 1
6. Teclado USB: 1
7. Manual del usuario: 1
Advertencias
• No mire en forma directa a la fuente del láser.
• Evite encender y apagar la unidad constante-
mente.
• Antes de utilizar el equipo, procure su conexión
a tierra.
• Este equipo se diseñó para uso en interiores.
Manténgalo alejado de la humedad excesiva, el
agua y los movimientos bruscos. La tempe-
• ratura de operación es de 18-30°C. No utilice
el equipo de forma continua o durante más de
4 horas para poder así extender su vida útil.
• Utilice un paño de limpieza para poder elimi-
nar el polvo acumulado en el lente externo y
optimizar la salida de luz.
• La garantía pierde validez si retira o destruye
la etiqueta de garantía.
• Si precisa sustituir el fusible, siempre utilice
uno del mismo tipo o rango. Cualquier otro
repuesto, puede causar incendios, descargas
eléctricas, daños en la unidad, y anularán la
garantía del fabricante.
Versión Español
2. INSTRUCCIONES GENERALES
Radiación láser. Evite la exposición
a los rayos del láser clase 3b.
PELIGRO

P. 18
Tecshow Alphabet |
3. DESCRIPCIÓN
Versión Español
1
2
3
4
5
10
9876
12
11

P. 1 9
| Tecshow Alphabet
4. INSTRUCCIONES DE USO
Versión Español
Nro Nombre Descripción
1Apertura Apertura de patrón del láser.
2 Tecla Mode Utilice esta tecla para seleccionar entre los modos 1. Auto, 2. Escena, 3.
Audiorítmico, 4. Cuenta regresiva, 5. Texto, 6. DMX.
3Micrófono Recibe señal de música.
4Receptor IR Recibe señal remota infrarroja.
5Indicador LED 1. AUTO: Rojo. 2. Escena: Estrobo rojo. 3. Audiorítmico: Azul, música
desactivada. 4. Cuenta regresiva: Azul. 5. Texto: Rojo + azul. 6. DMX: Rojo y
azul alternados con señal DMX. Estrobo rojo y azul sin señal DMX.
6Ventilador El ventilador se activará cuando la temperatura supere los 25°C.
7Interruptor Enciende y apaga el láser.
8Ajustar tamaño Ajusta el tamaño del patrón.
9Teclado Toma del teclado USB.
10 DMX DMX o jack de enlace.
11 DC12V/2A Entrada de alimentación CC 12 V/ 2A.
12 Sistema de
enclavamiento Apaga el láser en caso de emergencia.
Modo Manual
Para acceder a los cuatro modos de operación,
presione la tecla <MODE> en el panel frontal.
Presione <MODE> para pasar por todos los mo-
dos. Para obtener más información, reérase a la
siguiente cuadro.
Este modelo de APP TS ALPHABET no está con-
gurado para uso con control remoto.
Modo Descripción
AUTO Programas automáticos incorpo-
rados.
Escena Programas automáticos incorpo-
rados con diferentes temas.
Audiorítmico
Programas audiorítmicos in-
corporados (patrones iguales a
AUTO).
Cuenta
regresiva Modo cuenta regresiva.
Teclas
numéricas
On/O
Modo
Auto
Modo
Escena
Modo
Tex to
Modo
audiorítmico
Pausa
Espejar
Modo
Cuenta
Regresiva

P. 2 0
Tecshow Alphabet |
Versión Español
Tecla Función Descripción
ON/OFF Enciende y apaga el láser.
Modo Auto
El láser se ejecuta en el modo automático incorpora-
do. Presione las teclas numéricas para los siguientes
diseños: <1> Año nuevo, <2> Navidad, <3> Amor, <4>
Cumpleaños, <5> Baile, <6> Halloween, <7>Música,
<8> Felicidad, <9>&<0> Patrón de línea recta.
Modo audiorítmico
El indicador LED titila cuando detecta música. Este
modo dispone de los mismos diseños que el modo
auto, pero responden al ritmo de la música.
Modo escena
El láser se ejecuta en el modo escena incorporado.
Presione las teclas numéricas para los siguientes
diseños: <1> a <9> a <0>. Todos los patrones son de
línea recta.
Modo texto Acceda al modo texto. Luego presione cualquier
tecla numérica. Utilice el teclado para ingresar el
texto deseado.
Modo cuenta regresiva
Acceda al modo cuenta regresiva. Utilice las teclas
numéricas para congurar un valor. Luego presione
la tecla blank para iniciar y pausar.
Anterior Presione la tecla para ir al paso anterior.
Siguiente Presione la tecla para ir al paso siguiente.
Pausa Pausa el programa. Presione nuevamente para
reanudar el programa.
Teclas numéricas Presione para seleccionar un número.
Espejar Presione y sostenga para espejar la proyección láser.
Presione repetidamente para seleccionar hasta 4
opciones de espejado.
Referencias
