TECshow QUADBAR 12 PIX User manual

P. 1
| Tecshow Quadbar 12 Pix
QUADBAR 12 PIX
Pixelable LED Bar
USER MANUAL / MANUAL DE USUARIO
PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE
POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR

P. 2
Tecshow Quadbar 12 Pix |
QUADBAR 12 PIX
Pixelable LED Bar - 12 4-in-1 2W LEDs
Quadbar 12 PIX is a pixelable LED bar that has
12 2W Quad-LEDs with quadcolor LED technology
that allows a smooth RGBW mix without multicolor
shadows. The xture has a 25º beam angle and is
ideal both for washing and visual eects, thanks
to its pixel by pixel control. Quadbar 12 PIX has
an electronic dimmer of 0-100% and 5 operation
modes, including 16 built-in programs and an
extended 48-channel DMX mode that provides total
control over the luminaire.
Specications
Source & Optics
• Light Source: 12 x 2W 4-in-1 LEDs
• LEDs life: 50,000 hours
• Beam angle: 25º
Photometric data
• Luminous Flux: 496 lux @ 2m (6.5 .)
Eects & Functions
• Pixel control: Every LED can be independently
controlled
• Quad-color LED technology: Smooth RGBW mix
with no multi colored shadows
• Dimmer: Full range 0-100% general & for all
three colors
• Strobe eect
• 16 built-in programs
Control
• DMX channels: 3/4/6/48
• Operational modes: DMX, Master/Slave, Au-
to-run, Manual, Static & Sound active
Physical
• 4-digit LED display
• Outdoor DMX connectors: 2 XLR connectors
(XLR-3 In and Out)
• Outdoor Power supply connectors (In/Out)/
• Dimensions: 1074x88.5x71 mm. / 42.2x3.5x2.8 in.
• Weight: 2.15 Kg. / 4.7 Lbs.
1. OVERVIEW
English version

P. 3
| Tecshow Quadbar 12 Pix
English version
2. DIMENSIONS
In milimiters.
This xture is not only easy to operate, but also has
aluent eect procedures. It has six work modes.
• Manual selection mode
• Auto running mode
• DMX mode
• Sound active
• Slave mode
• Static mode
1074 71
88,5
Manual selection mode
a. Press the mode button to enter this mode
menu “Pr.01”.
b. Press the up or down button to enter eect
program “Pr.01 - Pr.16”. When the LED displays
Pr.01 please press the setup button to enter the
static color edit environment, and then select
15 static colors by the up or down button (7-9b,
2-rb, 3-r4, 4-r9, 5-cu, 6-ru, 7-9u, 8-bu, 9-49, 10
uu, 11-r, 12-9, 13-6- 14-a, 15on-o). Press the
setup button to set strobe “F5.00 ”. Press the up
or downbutton to adjust strobe speed F5.00 ~
F5.99.
c. When the LED displays Pr-02 - Pr-16, Press the
setup button, it will display “5P.92”. This time,
you can set running speed 5P.01~5P.FL (100) by
the up or down button. Press the setup button
again, it will display “F5.00”. And adjust strobe
speed F5.00 ~ F5.99 by the up or down button.
Auto running mode
a. Press the mode button to enter the auto run-
ning menu “AUTO ”. The light will automatical-
ly operate 15 built-in programs Pr.02 ~ Pr.16.
b. Press the setup button to enter setting auto
running program frequency menu “ n.002 ”.
And then set program frequency value n001 -
n100.
c. Press the setup button to enter setting auto
running program speed menu “5P.92”.
d. Press the up or down button to set speed
value 5P.01 - 5P.FL (100).
e. Press the setup button to enter the auto run-
ning program strobe menu “F5.00”.
2. PRODUCT OPERATING INSTRUCTIONS

P. 4
Tecshow Quadbar 12 Pix | English version
f. Press the up or down button to set strobe value
F5.00 ~ F5.99.
DMX control mode
a. Press the mode button to enter DMX control
mode menu “d.001”.
b. Press the up or down button to set DMX address
value d.001 - d.512 .
c. Press the setup button to enter and set DMX
mode menu.
Press the up or down button to set DMX mode 3-ch,
4-ch, 6-ch, 48ch.
DMX mode1: 3-ch
CH1 CH2 CH3
NO. DMX value FUNCTION SPEED FLASH
1 0 OFF NO USE NO USE
21—14 PROGRAM02
SPEED
0--255
FLASH
0--255
315—29 PROGRAM03
430—44 PROGRAM04
545—59 PROGRAM05
660—74 PROGRAM06
775—89 PROGRAM07
890—104 PROGRAM08
9105—119 PROGRAM09
10 120—134 PROGRAM10
11 135—149 PROGRAM11
12 150—164 PROGRAM12
13 165—179 PROGRAM13
14 180—194 PROGRAM14
15 195—209 PROGRAM15
16 210—224 PROGRAM16
17 225—255 SOUND Sensitivity
0--255
NO USE

P. 5
| Tecshow Quadbar 12 Pix
English version
DMX mode2: 4-ch
DMX mode3: 6-ch
DMX mode4: 48-ch
CH DMX Value
CH1 0 OFF 1-255 red dimming
CH2 0 OFF 1-255 green dimming
CH3 0 OFF 1-255 blue dimming
CH4 0 OFF 1-255 white dimming
CH DMX Value
CH1 0 OFF 1-255 total dimming
CH2 0 OFF 1-255 red dimming
CH3 0 OFF 1-255 green dimming
CH4 0 OFF 1-255 blue dimming
CH5 0 OFF 1-255 white dimming
CH6 0 OFF 1-255 strobe adjustment
CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8
Red 1 Green 1 Blue 1 White1 Red 2 Green 2 Blue 2 White2
CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16
Red 3 Green 3 Blue 3 White3 Red 4 Green 4 Blue 4 White4
CH17 CH18 CH19 CH20 CH21 CH22 CH23 CH24
Red 5 Green 5 Blue 5 White5 Red 6 Green 6 Blue 6 White6
CH25 CH26 CH27 CH28 CH29 CH30 CH31 CH32
Red 7 Green 7 Blue 7 White7 Red 8 Green 8 Blue 8 White8
CH33 CH34 CH35 CH36 CH37 CH38 CH39 CH40
Red 9 Green 9 Blue 9 White9 Red 10 Green 10 Blue 10 White10
CH41 CH42 CH43 CH44 CH45 CH46 CH47 CH48
Red 11 Green 11 Blue 11 White11 Red 12 Green 12 Blue 12 White12

P. 6
Tecshow Quadbar 12 Pix |
Sound active mode
a. Press the mode button to enter sound active
mode Sound.
b. Press the setup button to enter sound active
mode1 5-.31 (Controlling sensitivity of the
jumping music on the direction of ---]). Press
the up or down button to set sound active sen-
sitivity 5-.00 ~ 5-.31. The maximum is 31.
c. Press the setup button to enter sound active
mode2 5-.31 (Controlling the sensitivity of the
stamping music on the direction of [--- ). Press
the up or down button to set sound active sen-
sitivity 5-.00 ~ 5-.31. The maximum is 31.
d. Press the setup button to enter sound active
mode3 eect program 5-31. Press the up or
down button to set sound active sensitivity
5-.00 ~ 5-.31. The maximum is 31.
e. Press the setup button to enter stamping direc-
tion of the voice frequency. And then select [---
& ---] to adjust stamping direction.
Slave mode
Press the mode button to enter slave running mode
“Slav”.
The slave will follow up the main lighting with the
same eect programs.
Static color mode
a. Press the mode button to enter static mode
“Colr”.
b. Press the setup button to select static color
r.255, 9.255, b.255, u.255. And press the up or
down button to set dimming value respectively
r.000 - r.255, 9.000 - 9.255, b.000 - b.255, u.000 -
u.255.
Restore factory setting
When the xture is power o, please press the
mode and up button at the same time. And then
give it power supply for 5s. Aer loosen buttons,
it can restore factory setting and display program
version numbers. The lighting will operate auto
running mode.
Remarks
a. If you don’t press any button in 20s, the dis-
play panel will become dark. At this time, you
can press any button to show current status
and adjust corresponding modes and opera-
tion status.
b. When the lighting is power on, please press
the mode or setup button. The LED display
will show temperature detection value. If you
don’t press any button, it will just show ver-
sion number. (If the temperature is abnormal,
the detection will show 1.Er, and the lighting
will be red 3s.).
Design and product specications are subject to change without prior notice.
English version

P. 7
| Tecshow Quadbar 12 Pix
QUADBAR 12 PIX
Barra LED pixelable - 12 LEDs 4-en-1 de 2W
Quadbar 12 PIX es una barra LED pixelable que
cuenta con 12 Quad-LEDs de 2W con tecnología
LED quadcolor que permite una mezcla RGBW
suave sin sombras multicolor. La unidad tiene un
ángulo de haz de 25° y es ideal tanto para el baña-
do de supercies como para generar impactantes
efectos visuales, gracias a su control pixel por
pixel. Quadbar 12 PIX tiene un dimmer electrónico
de 0-100% y 5 modos de operación, incluyendo 16
programas ya pre-seteados y un modo de DMX ex-
tendido de 48 canales que brinda un control total
sobre la luminaria.
Especicaciones
Fuente & Óptica
• Fuente de luz: 12 LEDs 4-en-1 de 2W
• Vida útil promedio: 50.000 horas
• Ángulo de haz: 25º
Información fotométrica
• Flujo lumínico: 496 lux @ 2m (6,5 pies)
Efectos y Funciones
• Control pixel por pixel: cada LED puede ser
controlado de forma independiente
• Tecnología LED quad-color: Mezcla suave RGBW
sin sombras
• Dimmer: Rango completo 0-100% general &
para todos los colores
• Efecto estrobo
• 16 programas integrados
Control
• Canales DMX: 3/4/6/48
• Modos de operación: DMX, master/slave, au-
to-run, manual, estático & audio-ritmico
Físico
• Display LED de 4 dígitos
• Conectores DMX: 2 Conectores XLR (XLR-3 de
entrada & salida)
• Conectores de alimentación (Entrada/Salida)
• Dimensiones: 1074x88,5x71 mm. / 42,2x3,5x2,8
pulg.
• Peso: 2,15 Kg. / 4,7 Lbs.
1. DESCRIPCIÓN
Versión Español

P. 8
Tecshow Quadbar 12 Pix | Versión Español

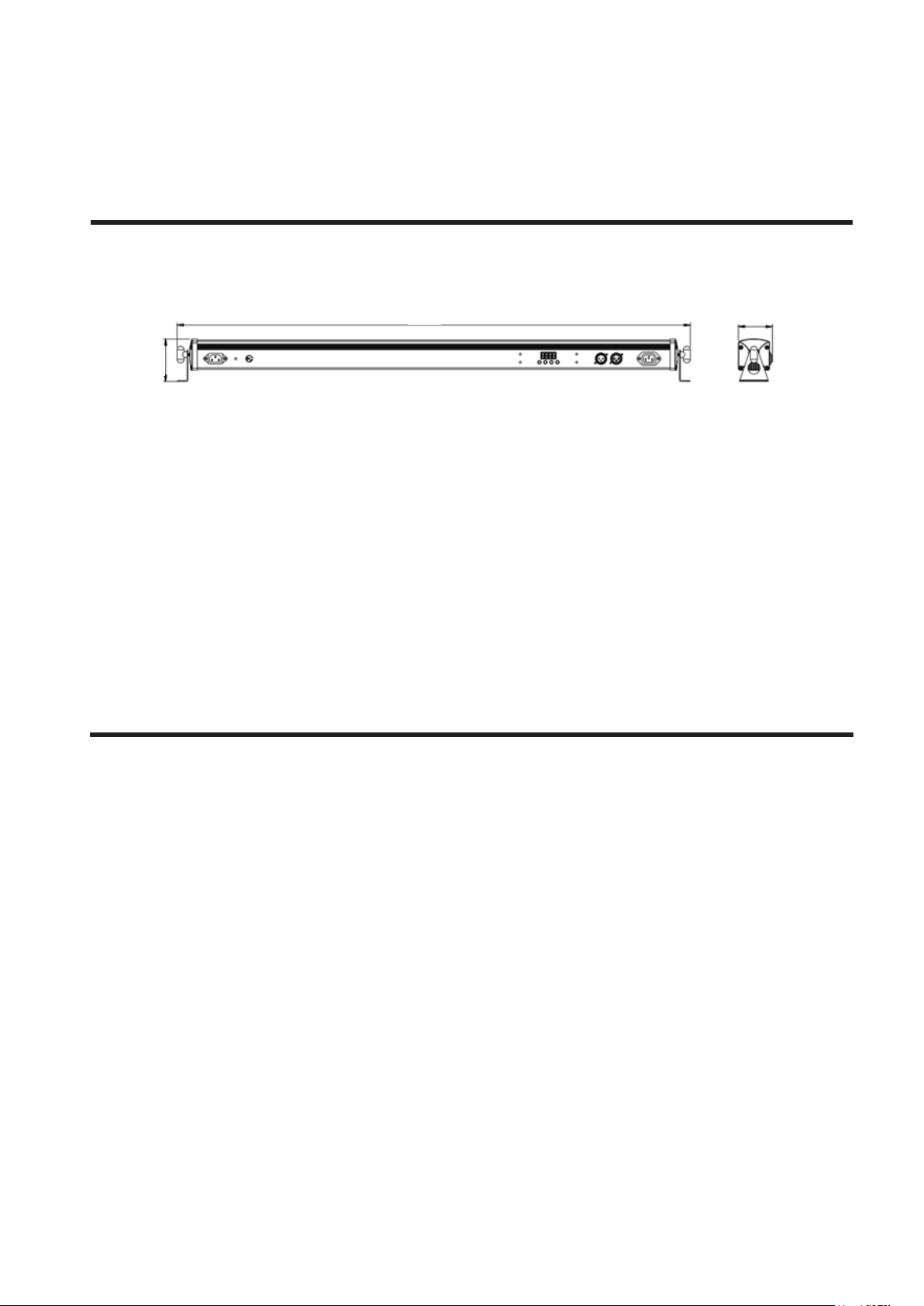

2. DIMENSIONES
En milimetros.
Quadbar 12 PIX no solo es fácil de utilizar, sino que
cuenta con gran variedad de efectos disponibles y
seis modos de funcionamiento.
• Modo manual
• Modo de ejecución automática
• Modo DMX
• Modo audiorítmico
• Modo esclavo
• Modo estático
1074 71
88,5
Modo manual
a. Presione el botón MODE para acceder al menú
“Pr.01”.
b. Utilice los botones UP o DOWN para ingresar
al programa de efectos “Pr.01 - Pr.16”. Cuan-
do en la pantalla vea Pr.01 presione el botón
setup para ingresar al menú de edición de color
estático. Luego, utilice los botones UP o DOWN
para seleccionar entre los 15 colores disponi-
bles (7-9b, 2-rb, 3-r4, 4-r9, 5-cu, 6-ru, 7-9u, 8-bu,
9-49, 10 uu, 11-r, 12-9, 13-6- 14-a, 15on-o).
Presione el botón SETUP para congurar el es-
trobo “F5.00 ”. Presione los botones UP o DOWN
para regular la velocidad de estrobo F5.00 ~
F5.99.
c. Cuando en la pantalla vea Pr-02 - Pr-16, Pre-
sione el botón SETUP y verá “5P.92”. En ese
momento, el usuario podrá congurar la
velocidad de funcionamiento 5P.01~5P.FL
(100) con los botones UP o DOWN. Presione
el botón SETUP nuevamente y en la pantalla
verá “F5.00”. Utilice los botones UP o DOWN
para regular la velocidad del estrobo F5.00 ~
F5.99.
Modo de ejecución automática
a. Presione el botón MODE para acceder al menú
de ejecución automática “AUTO ”. Automáti-
camente, el equipo ejecutará los 15 progra-
mas incorporados Pr.02 ~ Pr.16.
b. Presione el botón SETUP para acceder al
menú de frecuencia de los programas de
ejecución automática “ n.002 ”. Luego esta-
blezca el valor de la frecuencia del programa
2. INSTRUCCIONES DE USO

P. 9
| Tecshow Quadbar 12 Pix
Versión Español
n001 - n100.
c. Presione el botón SETUP para acceder al menú
de velocidad de los programas de ejecución
automática “5P.92”.
d. Utilice los botones UP o DOWN para establecer
la velocidad 5P.01 - 5P.FL (100).
e. Presione el botón SETUP para acceder al menú
de estrobo de los programas de ejecución au-
tomática “F5.00”.
f. Utilice los botones UP o DOWN para establecer
el valor de estrobo F5.00 ~ F5.99.
Modo DMX
a. Presione el botón MODE para acceder al menú
de control DMX “d.001”.
b. Utilice los botones UP o DOWN para esta-
blecer la dirección DMX d.001 - d.512 .
c. Presione el botón SETUP para acceder al
menú del modo DMX y congurarlo.
Utilice los botones UP o DOWN para establecer el
modo DMX 3-ch, 4-ch, 6-ch, 48ch.
1 CANAL 2 CANALES 3 CANALES
Nro. VALOR DMX FUNCIÓN VELOCIDAD FLASH
1 0 APAGADO SIN USO SIN USO
21—14 PROGRAMA2
VELOCIDAD
0--255
FLASH
0--255
315—29 PROGRAMA3
430—44 PROGRAMA4
545—59 PROGRAMA5
660—74 PROGRAMA6
775—89 PROGRAMA7
890—104 PROGRAMA8
9105—119 PROGRAMA9
10 120—134 PROGRAMA10
11 135—149 PROGRAMA11
12 150—164 PROGRAMA12
13 165—179 PROGRAMA13
14 180—194 PROGRAMA14
15 195—209 PROGRAMA15
16 210—224 PROGRAMA16
17 225—255 SONIDO SENSIBILIDAD
0--255
SIN USO
Modo DMX 1: 3-ch

P. 1 0
Tecshow Quadbar 12 Pix | Versión Español
Modo DMX 2: 4-ch
Modo DMX 3: 6-ch
Modo DMX 4: 48-ch
Canal Valor DMX
CH1 0 APAGADO 1-255 dimming rojo
CH2 0 APAGADO 1-255 dimming verde
CH3 0 APAGADO 1-255 dimming azul
CH4 0 APAGADO 1-255 dimming blanco
Canal Valor DMX
CH1 0 APAGADO 1-255 dimming completo
CH2 0 APAGADO 1-255 dimming rojo
CH3 0 APAGADO 1-255 dimming verde
CH4 0 APAGADO 1-255 dimming azul
CH5 0 APAGADO 1-255 dimming blanco
CH6 0 APAGADO 1-255 Ajuste de estrobo
Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 Canal 6 Canal 7 Canal 8
Rojo 1 Verde 1 Azul 1 Blanco 1 Rojo 2 Verde 2 Azul 2 Blanco 2
Canal 9 Canal 10 Canal 11 Canal 12 Canal 13 Canal 14 Canal 15 Canal 16
Rojo 3 Verde 3 Azul 3 Blanco 3 Rojo 4 Verde 4 Azul 4 Blanco 4
Canal 17 Canal 18 Canal 19 Canal 20 Canal 21 Canal 22 Canal 23 Canal 24
Rojo 5 Verde 5 Azul 5 Blanco 5 Rojo 6 Verde 6 Azul 6 Blanco 6
Canal 25 Canal 26 Canal 27 Canal 28 Canal 29 Canal 30 Canal 31 Canal 32
Rojo 7 Verde 7 Azul 7 Blanco 7 Rojo 8 Verde 8 Azul 8 Blanco 8
Canal 33 Canal 34 Canal 35 Canal 36 Canal 37 Canal 38 Canal 39 Canal 40
Rojo 9 Verde 9 Azul 9 Blanco 9 Rojo 10 Verde 10 Azul 10 Blanco 10
Canal 41 Canal 42 Canal 43 Canal 44 Canal 45 Canal 46 Canal 47 Canal 48
Rojo 11 Verde 11 Azul 11 Blanco 11 Rojo 12 Verde 12 Azul 12 Blanco 12

P. 11
| Tecshow Quadbar 12 Pix
Versión Español
Modo audiorítmico
a. Presione el botón MODE para acceder al modo
audiorítmico Sound.
b. Presione el botón SETUP para acceder al modo
audiorítmico 1 5-.31 (control de la sensibilidad
de la música en la dirección ---]). Utilice los bo-
tones UP o DOWN para establecer la sensibili-
dad 5-.00 ~ 5-.31. El valor máximo es 31.
c. Presione el botón SETUP para acceder al modo
audiorítmico 2 5-.31 (control de la sensibilidad
de la música en la dirección [--- ). Utilice los bo-
tones UP o DOWN para establecer la sensibili-
dad 5-.00 ~ 5-.31. El valor máximo es 31.
d. Presione el botón SETUP para acceder al modo
audiorítmico 3 5-31. Utilice los botones UP o
DOWN para establecer la sensibilidad 5-.00 ~
5-.31. El valor máximo es 31.
e. Presione el botón SETUP para acceder a la
dirección de la frecuencia de voz. Luego selec-
cione [--- y ---] para regular la dirección de-
seada.
Modo esclavo
Presione el botón MODE para acceder al modo
esclavo “Slav”.
El equipo esclavo funcionará de la misma forma
que el equipo principal, con los mismos programas.
Modo de color estático
a. Presione el botón MODE para acceder al modo
estático “Colr”.
b. Presione el botón SETUP para seleccionar el
color estático r.255, 9.255, b.255, u.255. Por
último, utilice los botones UP y DOWN para
congurar los valores de dimmer r.000 - r.255,
9.000 - 9.255, b.000 - b.255, u.000 - u.255.
Restaurar valores de fábrica
Cuando el equipo esté apagado, presione los
botones MODE y UP al mismo tiempo. Luego,
enciéndalo por 5 segundos. Al soltar los botones,
el usuario habrá restaurado los valores de fábrica
y el número de la versión de la pantalla. El equipo
funcionará en modo de ejecución automática.
Observaciones
a. Si no presiona ningún botón durante 20 segun-
dos, se apagará la pantalla. En ese momento,
puede presionar cualquier botón para visu-
alizar el estado actual y regular los modos y
estados de funcionamiento correspondientes.
b. Con el equipo encendido, presione el botón
MODE o SETUP. En la pantalla visualizará la
temperatura detectada. Si no presiona ningún
botón, solo visualizará el número de versión.
En caso de observar un valor anómalo de tem-
peratura, la pantalla mostrará 1.Er, y el equi-
po encenderá una luz roja por 3 segundos.
Observación: La información de este manual está sujeta a cambios sin previo aviso.

P. 12
Tecshow Quadbar 12 Pix |
tecshow.amproweb.com
