TeleWell TW-EA200 User manual

TeleWell
TW-EA200 & TW-EA500
ADSL modeemi/ reititin/palomuuri
Ohjekirja
English user’s Manual
from page 40
TW-EA200 mallin oletusasetus on sillattu tila, jossa
IP–osoite tulee suoraan operaattorilta tietokoneen verkkokortille.
TW-EA500 mallin oletusasetus on tila, jossa laite
jakaa operaattorilta saadun IP–osoitteen NAT ja DHCP sekä
palomuuritoimintojen kautta tietokoneelle. CE

Elisa ADSL Premium ...................................................................................................... 27
IP-osoitteet....................................................................................................................... 26
Kuinka muutan laitteen asetuksia.................................................................................... 24
Laitteen etupaneeli ............................................................................................................ 2
Laitteen käyttöönotto......................................................................................................... 6
Myyntipaketin sisältö ........................................................................................................ 2
Takapaneeli........................................................................................................................ 3
TCP/IP -verkkoasetukset ................................................................................................. 14
Tekniset tiedot ................................................................................................................. 29
Tuetut protokollat ..............................................................................................................4
TW-EA200/ EA500 oletusasetukset.................................................................................. 5
TW-EA200/EA500 asetukset ja muutokset eri operaattoreille ....................................... 22
USB ajureiden asennus...................................................................................................... 7
USB portti.......................................................................................................................... 6
Verkkorajapinnat ............................................................................................................... 4
Yhteyden tilan tarkistus................................................................................................... 25
Yleistä operaattoreiden asetuksista ................................................................................. 23

TW-EA200/500 ADSL modeemi/reititin ja palomuuri
2
Myyntipaketin sisältö
- TW-EA200 tai TW-EA500 ADSL -modeemi
- Verkkovirtamuuntaja 12 V DC 1A
- CD, jossa USB-ajurit
- RJ-11 puhelinjohto ja suomalainen puhelinpistoke
- 1 CAT-5 käännetty ethernet-kaapeli tai suora CAT 5 ethernet-kaapeli
- 1 USB-kaapeli
- Pikaohje suomeksi ja laajennettu ohjekirja englanniksi

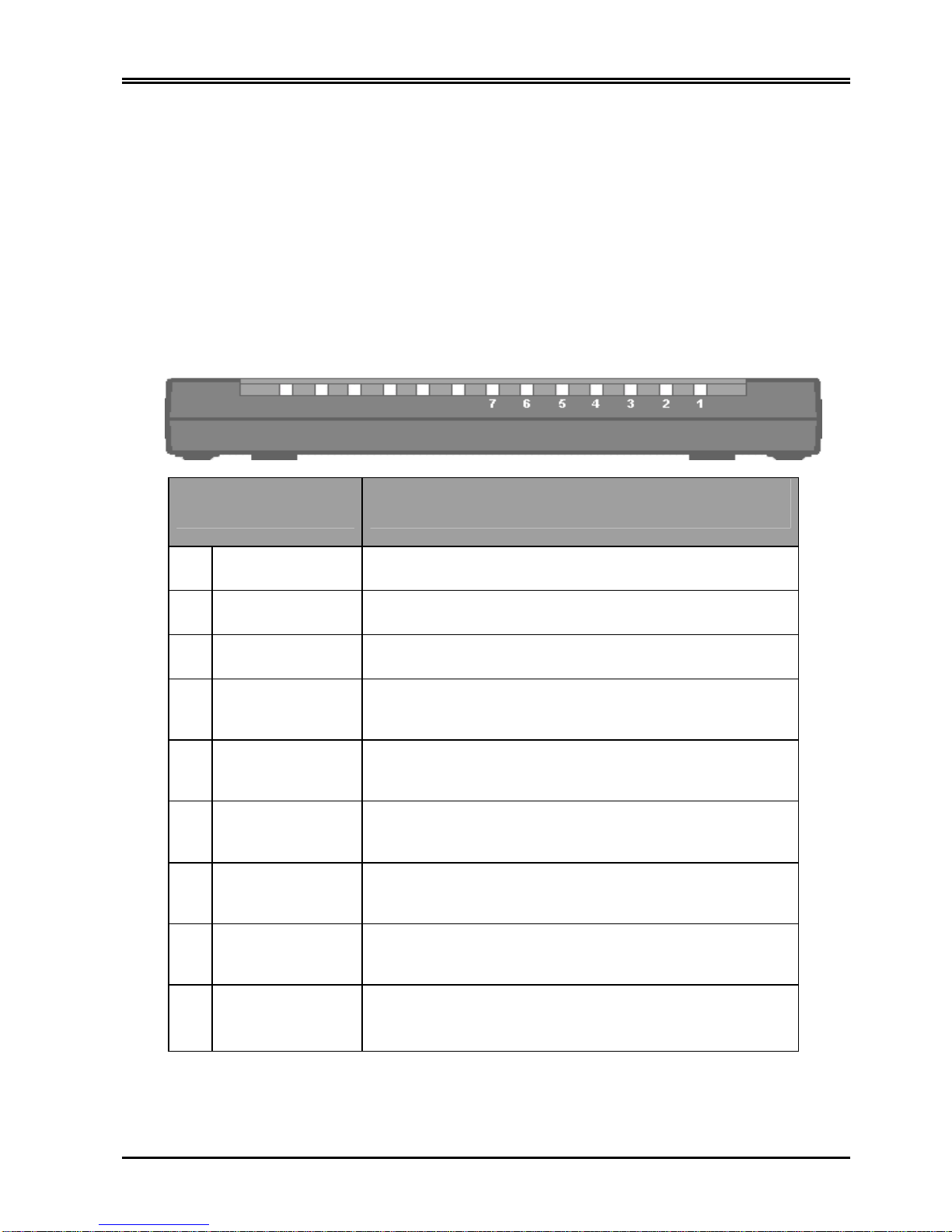

Laitteen etupaneeli
Merkkivalot Toiminto
SYS 6Vilkkuu, kun laite on toiminnassa ja kunnossa
USB 5USB portin merkkivalo
PWR 7Palaa, kun laite on kytkettynä sähköverkkoon
TW-EA200
LAN nro 4Palaa vihreänä, kun PC on kytkeytyneenä Ethernet- porttiin
TW-EA200
LAN nro 4Vilkkuu, kun on verkkoliikennettä
TW-EA500
mallissa (2-5) Palaa vihreänä, kun PC on kytkeytyneenä Ethernet-
porttiin.
TW-EA500
mallissa (2-5) Vilkkuu, kun on verkkoliikennettä.
COL(3
EA200) Virheiden merkkivalo EA200 versiossa
ADSL 1 Vihreä merkkivalo, kun laite on linjalla
Vilkkuu, kun yhteys muodostuu

TW-EA200/EA500
3
TW-EA200 takapaneeli
TW-EA500 takapaneeli
Portti Kytkennät
Power
Virta ja sen
kytkin
Tähän kytketään laitteen sähkömuuntaja
Reset -painike Painettuna 2:sti palauttaa tehdasasetukset
USB
(USB-liitin) Tähän kytketään USB-kaapeli. Ajurit tukevat vain Windows 98, Me, 2000 ja Xp-versioita.
TW-EA200
1 LAN-portti
(RJ-45
liitin)
TW-EA500
mallissa LAN-
portteja on 4
L1-L4
Tähän kytketään Ethernet-kaapeli, joka yhdistää laitteen joko
verkkokortille tai erilliselle kytkimelle.
LINE
(RJ-11
liitin)
Tähän kytketään puhelinjohto, joka menee puhelinpistorasiaan.
Samassa rasiassa ei saa olla analogisen puhelimen
häiriösuodatinta, mikäli häiriösuodin ei ole haaroitettu versio.

TW-EA200/500 ADSL modeemi/reititin ja palomuuri
4
Tuetut protokollat
RFC 1483 Bridge ja Routed (nykyisin RFC 2684)
RFC 1577 (nykyisin 2225)
RFC 2364, PPPoA
RFC 2615, PPPoE
Network Address Translation (NAT): toimii sovellusten yhdyskäytävänä web-selaimelle,
ICQ-, FTP-, Telnet-, E-mail-, News-, Ping- ja muille ohjelmille sekä suojaa sisäverkkoa
ulkoverkon käyttäjiltä.
Domain Name System (DNS) relay: nimipalvelin toiminto, jossa laite toimii nimipalvelimena
sisäverkon laitteille ulkoverkkoon nähden.
PPPoE: toimii PPPoE-asiakkaana ja mahdollistaa yhden IP yhteyden jakamisen PPPoE-
palveluissa.
Virtual Server: määritellään haluttuja palveluita avoimeksi Internettiin päin, vaikka NAT-
palvelu olisi käytössä. DMZ tuo täysin avoimen yhteyden halutulta sisäverkon IP-osoitteelta
Internettiin, vaikka NAT-palvelu olisi käytössä..
Bridge Filtering: pakettisuodatus perustuen MAC-osoitteisiin.
Dynamic Host Control Protocol (DHCP) client and server: DHCP palely jag
asiakasohjelmisto. Mahdollistaa IP-osoitteen hakemisen ADSL-operaattorilta ja sen jakamisen
DHCP- ja NAT-toiminnolla sisäverkkoon.
WWW-hallinta: yksinkertainen www-hallintaohjelmisto
Verkkorajapinnat
USB-portti
Laite on testattu Windows 98, Me, 2000 (sp3) ja XP (sp1) versioissa.
USB portti 1.1 ja 2.0 versioissa.
Toimii näissä standardien mukaisissa ympäristöissä.
Windows ajurit asennus CD:llä
Ethernet-portti (RJ 45)
TW-EA200 1 kpl ja TW-EA500 4 kpl 10/100 Mbps nopeuksista ethernet-porttia.
Käyttää ristikytkettyä kaapeli, joka tulee laitteen mukana.
Uusimmassa mallissa käyvät molemmat kaapelit.

TW-EA200/EA500
5
Käyttöalue
Laitetta käytetään yleisessä puhelinverkossa ADSL-keskuksen ja tilaajan välillä luomassa
ADSL-yhteyden Internettiin.
TW-EA200 oletusasetukset
Laitteen tehdasasetukset ovat seuraavat:
RFC 1483 Bridge (sillattu)
Modeemin moodi GDMT tai ANSI Issue 2
Encapsulointi LLC bridge
VPI=0 tai 14 ja VCI=33, 100, 24 tai 50
Ethernet- ja USB-porttiin kytkettävät laitteet saavat IP-osoitteen suoraan operaattorin
DHCP-palvelimelta, kun laite on sillatussa tilassa.
Käytä Windows-verkkoasetuksissa automaattista IP-osoitteen hakua..
TW-EA500 oletusasetukset
Laitteen tehdasasetukset ovat seuraavat:
RFC 1483 Bridge (reititetty asennus)
Modeemin moodi GDMT tai ANSI Issue 2
Encapsulointi LLC bridge
VPI=0 tai 14 ja VCI=33, 100, 24 tai 50
Laite hakee IP-osoitteen operaattorilta automaattisesti ja jakaa sen omalla
DHCP-palvelimella tietokoneille
NAT ja palomuuri ovat päällä
UPnP-toiminto on päällä
Käytä Windows-verkkoasetuksissa automaattista IP-osoitteen hakua
WWW-selaimessa ei saa olla ”välityspalvelintoiminto eli Proxy” päällä
Palomuurin tarkemmat ohjeet ovat englanninkielisessä osuudessa

TW-EA200/500 ADSL modeemi/reititin ja palomuuri
6
Laitteen käyttöönotto
Ethernet 10 / 100 Mbps
– Kytke Ethernet-kaapeli laitteen ja tietokoneen välille
– Kytke puhelinjohto laitteen RJ 11-liittimen ja puhelinpistorasian välille.
– Kytke laite sähköverkkoon
– Laitetta käytetään yleisessä puhelinverkossa ADSL-keskuksen ja tilaajan välillä
– Odota noin 30 sekuntia, kunnes laite on käynnistynyt oikein
– Tarkista, että Power- ja LAN-merkkivalot palavat
– Tarkista, että SYS–merkkivalo vilkkuu ja ADSL-merkkivalo jää palaamaan eli laite on linjalla.
– Tarkista Windows MS-DOS komentokehotteesta, että saat IP-osoitteen:
MS-DOS> IPconfig<Enter>.
– TW-EA200 mallissa ip-osoite tulee suoraan operaattorilta. TW-EA500 mallissa IP-osoite on
muotoa 192.168.0.100–xxx ja operaattorin ip-osoitteen näkee laitteen järjestelmälogista
osoitteessa http://192.168.0.254 tunnuksilla admin ja password.
Huomautus! WWW-selaimen Proxy-asetus ei saa olla päällä.
USB-portti
- Käynnistä laite kytkemällä se sähköverkkoon.
- Kytke puhelinjohto laitteen RJ11-liittimen ja puhelinpistorasian välille.
- Kytke USB-kaapeli vasta, kun Windows-ajurien SETUP.EXE -ohjelma pyytää kaapelin
kytkemistä.
- seuraavassa usb-ajurien ajurien asennus

TW-EA200/EA500
7
USB-ajureiden asennus (Windows Xp)
Mikäli käytät laitteen USB-porttia, niin se tarvitsee erillisen ajurin USB-väylälle ja Windows-
verkkorajapintaan.
Tässä ohjeessa keskitytään Windows Xp ja 2000 asennukseen.
Windows 98 ja Me poikkeavat hivenen asennukseltaan. Windows 98
ja Me ohjeistus on laajennetussa englanninkielisessä ohjeessa, joka
on asennus CD-levyllä PDF- ja Word-muodoissa.
- Käynnistä laite kytkemällä se sähköverkkoon.
- Kytke puhelinjohto laitteen RJ11-liittimen ja puhelinpistorasian välille.
- Kytke USB-kaapeli vasta, kun Windows-ajurien SETUP.EXE -ohjelma pyytää kaapelin
kytkemistä.
Laita TeleWell TW-EA200/EA500 asennus-CD CD-asemaan:
-Käynnistä ajurien asennus Driver-hakemistosta SETUP.EXE-ohjelma
Huomautus!
Windows Xp ja 2000 -versioissa käyttöjärjestelmän vaatima
”Driver signature” -kysely ohitetaan vastaamalla joko Y=kyllä tai
”Continue anyway/Jatketaan” vastauksella.
- Valitaan driver-hakemistosta ”Setup.exe”

TW-EA200/500 ADSL modeemi/reititin ja palomuuri
8
Seuraa kuvien mukaista asennusta, ”pyydettäessä valitse ”Next / seuraava”
Hyväksy molemmat ajurit asennettaviksi
Valitse “Jatka asentamista / Continue anyway”

TW-EA200/EA500
9
Kytke USB -kaapeli modeemin ja tietokoneen välille tässä kohdassa.
Valitse seuraava

TW-EA200/500 ADSL modeemi/reititin ja palomuuri
10
Valitse “Jatka asentamista”
Hyväksy “Valmis”

TW-EA200/EA500
11
Valitse ”Seuraava”
Valitse “Jatka asentamista”

TW-EA200/500 ADSL modeemi/reititin ja palomuuri
12
Kuittaa asennuksen onnistuminen ”OK” -valinnalla
- Nyt ajurit on asennettu ja laite valmis käytettäväksi.
-Käynnistä tietokone uudelleen ennen kuin jatkat ADSl –laitteen käyttöä
-Käynnistyksen jälkeen odota, että SYS-merkkivalo vilkkuu ja ADSL-valo palaa eli
laite on kytkeytynyt ADSL –keskukselle.
– Tarkista Windows MS-DOS komentokehotteesta, että saat IP-osoitteen:
MS-DOS> IPconfig<Enter>.
– TW-EA200 mallissa ip-osoite tulee suoraan operaattorilta. TW-EA500 mallissa IP-osoite on
muotoa 192.168.0.100–xxx ja operaattorin ip-osoitteen näkee laitteen järjestelmälogista
osoitteessa 192.168.0.254 tunnuksilla admin ja password.
Huomautus! WWW-selaimen Proxy-asetus ei saa olla päällä.

TW-EA200/EA500
13

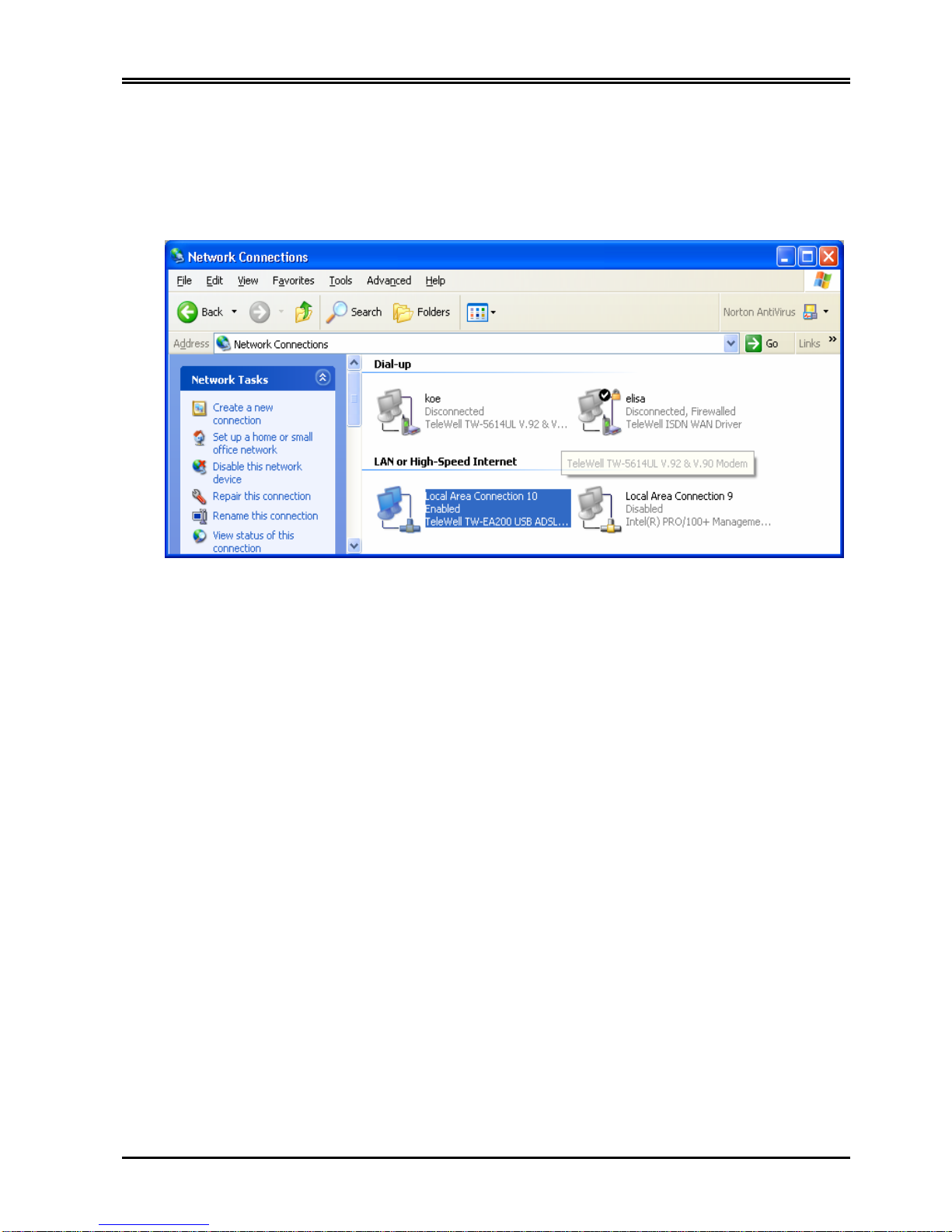

Kun käytät laitetta USB-liitännän kautta, niin verkkokorteissa laite näkyy TW-
EA200/EA500 Ethernet adapterina
Kuva TW-EA200/EA500 USB–ajurin verkkoyhteydestä XP–ympäristössä

TW-EA200/500 ADSL modeemi/reititin ja palomuuri
14
TCP/IP-verkkoasetukset
Windows Xp, 2000, Me, 98, 95, NT4
Windows verkkoasetuksissa käytetään automaattista ip-osoitteen hakua
Kytke tarvittaessa ko. kuvakkeen ominaisuuksista ”Xp:n palomuuri päälle”

TW-EA200/EA500
15
Windows XP

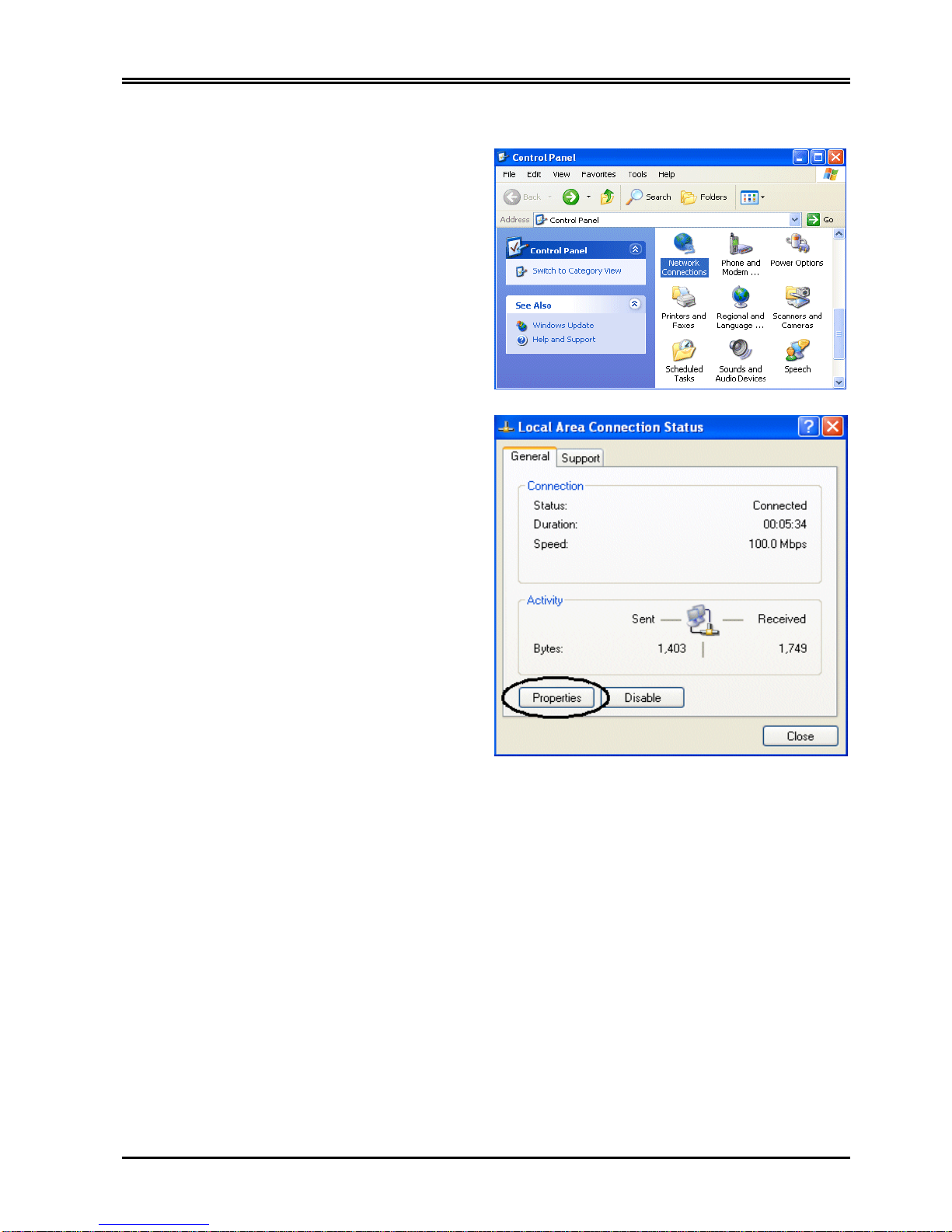

Siirry kohtaan Ohjainpaneeli
(Control Panel +in Classic View).
Valitse Network
Connections/Verkkoyhteydet.
Valitse Verkkoyhteydet / Local
Area Connection.
Valitse verkkoyhteys kuvakkeen
ominaisuudet / Local Area
Connection Status-ikkunasta kohta
Properties.

TW-EA200/500 ADSL modeemi/reititin ja palomuuri
16
Valitse Internet Protocol (TCP/IP)
ja valitse Properties
(ominaisuudet).
Valitse Obtain an IP address
automatically ja Obtain DNS server
address automatically -valinnat.
Kuvan mukainen asetus
Valitse OK.

TW-EA200/EA500
17
Windows 2000
Siirry kohtaan Control Panel.
Valitse Network and Dial-up
Connections.
Valitse Local Area Connection.
Valitse Properties
(ominaisuudet).

TW-EA200/500 ADSL modeemi/reititin ja palomuuri
18
Valitse Internet Protocol (TCP/IP)
ja sen ominaisuudet/Properties.
Valitse Obtain an IP address
automatically ja Obtain DNS
server address automatically -
toiminnot.
Valitse OK.

TW-EA200/EA500
19
Windows 95/98/Me
Siirry kohtaan Control Panel.
Valitse Network ja sen kohta
Configuration.
Valitse TCP/IP ->
NE2000 Compatible tai sen
verkkokortin nimi, joka on listalla
ja sen kohta properties.
Valitse Obtain an IP address
automatically -toiminto
