Testboy TB 312 User manual

Testboy® TB 312
Version 1.0

Testboy®TB 312
Bedienungsanleitung
3
Testboy®TB 312
Operating Instructions
29

Inhaltsverzeichnis
Testboy® TB 312 3
DEUTSCH
Inhaltsverzeichnis
Inhaltsverzeichnis 3
Hinweise 4
Allgemeine Sicherheitshinweise 4
Sicherheitshinweise 6
Bedienung 10
Einleitung 10
Schalter-, Taster- und Buchsenerklärung 12
Display 13
Gleichspannungsmessung / V= 15
Wechselspannungsmessung / V~ 16
Gleichstrommessung / A= 17
Wechselstrommessung / A~ 18
Kapazitätsmessung / F* 19
Widerstandsmessung / 19
Diodentest 20
Durchgangstest 20
Frequenz 21
Tastverhältnis 21
Relativwert Messung 21
Wartung 22
Reinigung 22
Batteriewechsel 22
Sicherungswechsel 22
PC-Software 23
Technische Daten 27

Hinweise
4 Testboy® TB 312
Hinweise
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigen-
mächtige Umbauen und/oder Verändern des Gerätes nicht
gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewähr-
leisten, müssen Sie die Sicherheitshinweise, Warnvermerke
und das Kapitel "Bestimmungsgemäße Verwendung" unbe-
dingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte folgende
Hinweise:
| Vermeiden Sie einen Betrieb des Gerätes in der Nähe von
elektrischen Schweißgeräten, Induktionsheizern und ande-
ren elektromagnetischen Feldern.
| Nach abrupten Temperaturwechseln muss das Gerät vor
dem Gebrauch zur Stabilisierung ca. 30 Minuten an die
neue Umgebungstemperatur angepasst werden um den
IR-Sensor zu stabilisieren.
| Setzen Sie das Gerät nicht längere Zeit hohen Temperatu-
ren aus.
| Vermeiden Sie staubige und feuchte Umgebungsbedingun-
gen.
| Messgeräte und Zubehör sind kein Spielzeug und gehören
nicht in Kinderhände!
| In gewerblichen Einrichtungen sind die Unfallverhütungs-
vorschriften des Verbandes der gewerblichen Berufsgenos-
senschaften für elektrische Anlagen und Betriebsmittel zu
beachten.

Hinweise
Testboy® TB 312 5
DEUTSCH
Bitte beachten Sie die fünf Sicherheitsregeln:
1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig fest-
zustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwen-
dungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Un-
fällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu
einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprü-
che des Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte
bei längerem Nichtgebrauch des Gerätes die Batterien.
Bei Sach- oder Personenschäden, die durch unsachgemäße Hand-
habung oder Nichtbeachtung der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufe-
zeichen weist auf Sicherheitshinweise in der Bedienungsanleitung
hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch.
Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen
Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern
© Testboy GmbH, Deutschland.

Hinweise
6 Testboy® TB 312
Sicherheitshinweise
WARNUNG
Gefahrenquellen sind z.B. mechanische Teile, durch die es zu
schweren Verletzungen von Personen kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die Beschädi-
gung des Gerätes) besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren Verletzungen
von Personen führen sowie eine Gefährdung für die Funktion
von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

Hinweise
Testboy® TB 312 7
DEUTSCH
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung verursacht
werden, erlischt der Garantieanspruch! Für Folgeschäden, die dar-
aus resultieren, übernehmen wir keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung
| von Testboy nicht freigegebenen Änderungen am Produkt oder
| von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Rich-
tigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird
keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbe-
halten.
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben
Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete
Sammelstellen für Elektroschrott zurückzugeben.
Die WEEE (2002/96/EC) regelt die Rücknahme und das Recyc-
ling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab
dem 13.8.2005 dazu verpflichtet, Elektrogeräte die nach diesem
Datum verkauft werden, kostenfrei zurückzunehmen und zu re-
cyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“
Abfallströme eingebracht werden. Elektrogeräte sind separat zu
recyceln und zu entsorgen. Alle Geräte, die unter diese Richtli-
nie fallen, sind mit diesem Logo gekennzeichnet.

Hinweise
8 Testboy® TB 312
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur
Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;
eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden
Symbolen gekennzeichnet, die auf das Verbot der Entsorgung
über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall
sind:
Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei
den Sammelstellen Ihrer Gemeinde oder überall dort abgeben,
wo Batterien/Akkus verkauft werden!
5 Jahre Garantie
Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten wäh-
rend der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewäh-
ren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations-
oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät oh-
ne Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird. Beschädi-
gungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch
ausgeschlossen.
Bitte wenden Sie sich an:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [email protected]

Hinweise
Testboy® TB 312 9
DEUTSCH
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätig-
keiten und Prozesse werden permanent durch ein Qualitätsmanagementsys-
tem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während
der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer per-
manenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die
EMV-Richtlinien 2004/108/EG.

Bedienung
10 Testboy® TB 312
Bedienung
Einleitung
Das Testboy®TB 312 ist ein universell einsetzbares Multimeter. Das Mess-
gerät wird nach den neuesten Sicherheitsvorschriften hergestellt und ge-
währleistet ein sicheres und zuverlässiges Arbeiten. Das Multimeter ist im
handwerklichen oder industriellen Bereich sowie für den Hobby-Elektroniker
eine wertvolle Hilfe bei allen Standard-Messaufgaben.
Lieferumfang
| Multimeter TB 312
| Sicherheitsmessleitungen (CAT III 1000 V)
| Bedienungsanleitung
| PC-Software (CD)
| USB Kabel
Sicherheitsmaßnahmen
Das TB 312 hat das Werk in sicherheitstechnisch einwandfreiem Zustand
verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicher-
heitshinweise in dieser Anleitung beachten.
Achtung!
Benutzen Sie nur die beigefügten Sicherheits-Messleitun-
gen oder äquivalente Messleitungen, die der richtigen
Messkategorie CAT III 1000 V genügen.

Bedienung
Testboy® TB 312 11
DEUTSCH
| Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnah-
men zu beachten, wenn mit Spannungen größer 70 V (35 V) DC oder
33 V (16 V) eff. AC gearbeitet wird. Diese Werte stellen nach DIN VDE
die Grenze der noch berührbaren Spannungen dar. (Werte in Klammern
gelten für z.B. medizinische oder landwirtschaftliche Bereiche)
| Vor jeder Messung vergewissern, dass die Messleitung und das Prüfgerät
in einwandfreiem Zustand sind.
| Die Messleitungen und Prüfspitzen dürfen nur an den dafür vorgesehe-
nen Handgriffen angefasst werden. Das Berühren der Prüfspitzen ist un-
ter allen Umständen zu vermeiden.
Das Prüfgerät darf nur in den spezifizierten Messbereichen einge-
setzt werden.
Nach der Norm EN 61010-1 werden folgende Messkategorien definiert:
Messkategorie CAT II
Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden
sind, über Stecker in Haushalt, Büro und Labor.
Messkategorie CAT III
Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteiler-
anschluss, Geräte fest am Verteiler.
Messkategorie CAT IV
Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer
Überspannungsschutz, Hauptanschluss.

Bedienung
12 Testboy® TB 312

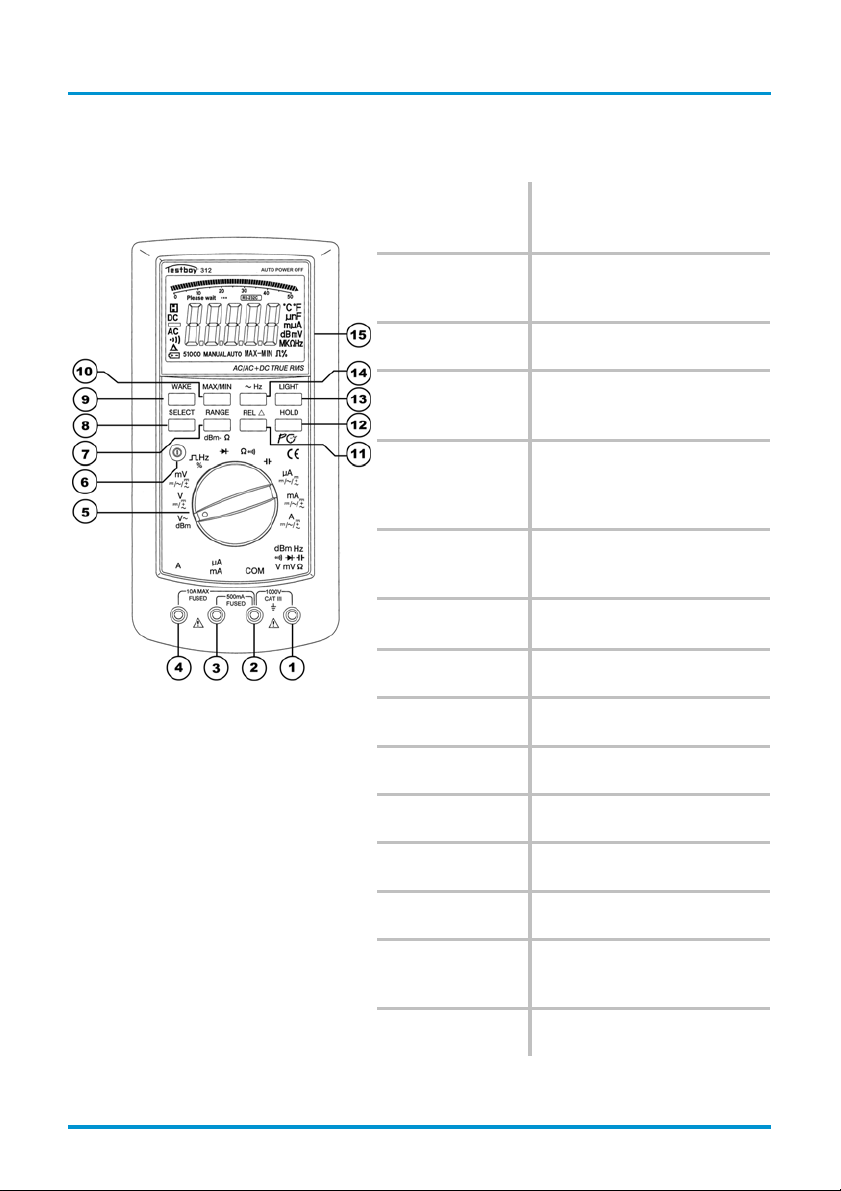

Schalter-, Taster- und Buchsenerklärung
(1)
V/ Ω/dBm/Hz
Buchse
Rote Messleitung für alle
vom Gerät zulässigen Sig-
nalarten.
(2) COM
Buchse
Schwarze Messleitung für
alle vom Gerät zulässigen
Signalarten.
(3) mA Buchse Für Strommessungen bis
500 mA
(4) 10 A Buchse
(links)
Bei Strommessungen ab
500 mA muss die 10 A
Buchse benutzt werden.
(5) Wahlschal-
ter Messfunkti-
on
Bei Betätigung des Dreh-
schalters können die ver-
schiedenen Grundmessar-
ten gewählt werden.
(6) POWER
Schalter
Das Gerät wird über einen
„POWER“ Druckschalter
ein- und ausgeschaltet.
(7) RANGE
Taste
Manuelle Messbereichs-
wahl
(8) SELECT
Taste (gelb)
Messartwahl (gelbe Be-
schriftung)
(9) WAKE Taste Aufwecken des Gerätes
aus dem Schlafmodus
(10) MAX/MIN
Taste
Messwertanzeige MAX,
MIN und MAX-MIN Wert
(11) REL Taste Umstellung auf Relativ-
wertanzeige
(12) HOLD Tas-
te
Messwertspeicherung
(13) LIGHT
Taste
Hintergrundbeleuchtung
(14) ~ HZ Taste Frequenzmessung wäh-
rend Spannung- und
Strommessung
(15) LCD An-
zeige
Siehe unten

Bedienung
Testboy® TB 312 13
DEUTSCH

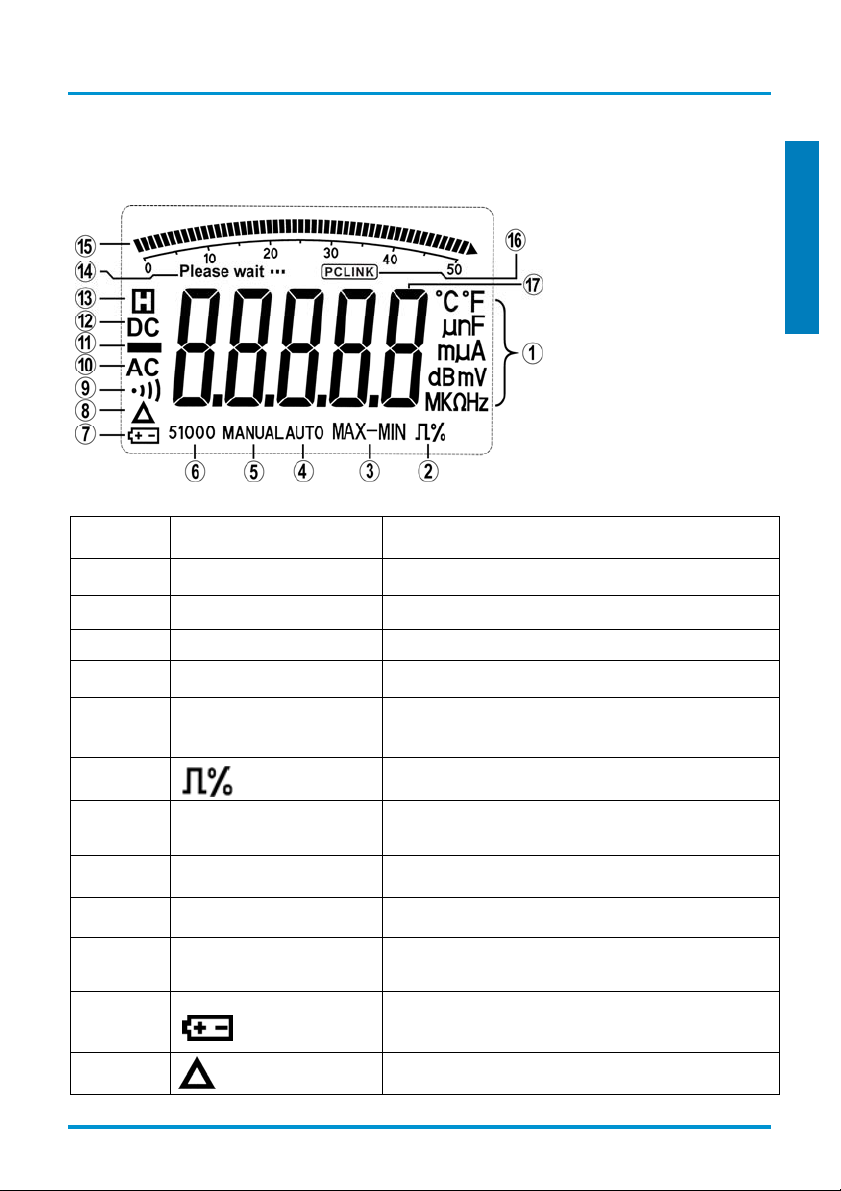

Display
Nummer Symbol Funktion
1 °C °F Temperaturmessung °C oder °F
1 mnF Kapazitätsmessung nF oder mF
1 mA Strommessung µA, mA oder A
1 dBmV dBm oder Spannungsmessung mV oder V
1 MKHz Widerstandsmessung Ω, KΩoder MΩ
Sowie Frequenzmessung Hz, KHz, MHz
2 Tastverhältnis in %
3 MAX-MIN Messwerterfassung MAX maximaler, MIN mi-
nimaler, MAX-MIN differenzierter Wert
4 AUTO Automatische Messbereichswahl
5 MANUAL Manuelle Messbereichswahl
6 51000 Messwertanzeige 5, 50, 500 und 1000, 5000,
usw.
7
Batteriesymbol bei schwacher Batterie
8 Relativmessung

Bedienung
14 Testboy® TB 312
9 Durchgangsmessung
10 AC Wechselspannung oder Wechselstrommes-
sung
11 Negative Messwert
12 DC Gleichspannung oder Gleichstrom
13 Messwertspeicherung
14 Please Wait ...
Warteanzeige beim Messen von Kapazitäten
von 50μF～5000μF im automatischen Mess-
bereich, um die Geneuigkeit zu wahren, bis
der Kondensator komplett entladen wurde
15 Analoge Bargraph-Anzeige
16 PCLINK
USB Anbindung
17
Messwertanzeige

Bedienung
Testboy® TB 312 15
DEUTSCH
Gleichspannungsmessung / V=
Mit dem Wahlschalter den geeigneten Bereich (mV oder V) einstellen. Die
schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit
der roten V/mV/ΩBuchse verbinden. Messleitungen mit dem Prüfling ver-
binden. Messergebnis vom Display ablesen. Die Polarität der Spannung wird
ebenfalls angezeigt.
Gleichspannung
Messbereich Auflösung Genauigkeit
50 mV 0,001 mV ± 0,03 % v.M.+ 10 Digit
500 mV 0,01 mV
5 V 0,1 mV
50 V 1 mV
500 V 10 mV
1000 V 0,1 V
± 0,03 % v.M.+ 6 Digit
-Eingangswiderstand: 10 MΩ.
-Max. Eingangsspannung: 1000 V DC.
Durch drücken der SELECT Taste kann zwischen DC, AC und AC+DC
Messverfahren umgestellt werden.

Bedienung
16 Testboy® TB 312
Wechselspannungsmessung / V~
Mit dem Wahlschalter den geeigneten Bereich (mV oder V~) einstellen.
Durch Drücken der SELECT Taste auf AC stellen. Die schwarze Messleitung
mit der „COM“-Buchse und die rote Messleitung mit der roten V/mV/ΩBuch-
se verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom
Display ablesen.
Wechselspannung
Genauigkeit
Messbereich Auflösung 40 Hz – 1 kHz 1 kHz – 10 kHz 10 kHz – 20 kHz
50 mV 0,001 mV
500 mV 0,01 mV
5 V 0,1 mV
50 V 1 mV
± 2,5 %
v.M.
+ 40 Digit
500 V 10 mV
± 1 % v.M.
+ 40 Digit
n. spezifiziert
1000 V 0,1 V
± 0,5 % v.M.
+ 40 Digit
n. spezifiziert n. spezifiziert
Angegebene Genauigkeit nur bei 10% bis 100% des Messbereiches gültig.
-Eingangswiderstand: 10 MΩ.
-Max. Eingangsspannung: 1000 V AC RMS, Frequenzbereich: 40 Hz- 20 kHz.
Durch drücken der SELECT Taste kann zwischen dem AC und dBm Mess-
bereich umgestellt werden.

Bedienung
Testboy® TB 312 17
DEUTSCH
Gleichstrommessung / A=
Mit dem Wahlschalter den geeigneten Bereich (µA, mA oder A) einstellen.
Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung
mit der mA oder 10A Buchse verbinden. Messleitungen mit dem Prüfling
verbinden. Messergebnis vom Display ablesen. Die Stromrichtung wird
durch Vorzeichen ebenfalls angezeigt.
Bei einem Strom über 500 mA, muss zur Messung die „10 A“-
Buchse benutzt werden!
Gleichstrom
Messbereich Auflösung Genauigkeit
500 µA 0,01 µA
5000 µA 0,1 µA
5 mA 1 µA
50 mA 10 µA
± 0,15 % v.M. + 15 Digit
500 mA 0,1 mA
10 A* 1 mA
± 0,5 % v.M. + 10 Digit
- 500 mA-Bereich abgesichert durch eine F 500 mA / 1000 V.
- 10A-Bereich ist abgesichert durch F 10 A / 1000 V.
- im 10A-Bereich maximale Einschaltdauer beachten!
* Zum Schutz vor Überhitzung des Gerätes nach max.
10 Sekunden Messung eine Pause von 15 Minuten zwecks
Abkühlung einhalten.
Durch drücken der SELECT Taste kann zwischen DC, AC und AC+DC Mess-
verfahren umgestellt werden.

Bedienung
18 Testboy® TB 312
Wechselstrommessung / A~
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze
Messleitung mit der „COM“-Buchse und die rote Messleitung mit der mA o-
der 10A Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Mes-
sergebnis vom Display ablesen.
Bei einem Strom über 500 mA muss zur Messung die „10 A“-
Buchse benutzt werden!
Wechselstrom
Genauigkeit
Messbereich Auflösung
40 Hz – 1 kHz 1 kHz – 10 kHz 10 kHz – 20 kHz
500 µA 0,01 µA ± 0,75 % v.M.
+ 20 Digit
± 1 % v.M.
+ 20 Digit
± 1,2 % v.M.
+ 5 Digit
5000 µA 0,1 µA ± 0,75 % v.M.
+ 10 Digit
± 1 % v.M.
+ 10 Digit
± 1,2 % v.M.
+ 5 Digit
50 mA 1 µA ± 0,75 % v.M.
+ 20 Digit
± 1 % v.M.
+ 20 Digit
± 1,2 % v.M.
+ 5 Digit
500 mA 10 µA ± 0,75 % v.M.
+ 10 Digit
± 1 % v.M.
+ 10 Digit
± 1,2 % v.M.
+ 5 Digit
5 A 0,1 mA ± 0,75 % v.M.
+ 20 Digit
± 1,5 % v.M.
+ 20 Digit
± 1,2 % v.M.
+ 5 Digit
10 A* 1 mA ± 1 % v.M.
+ 10 Digit
± 1,5 % v.M.
+ 10 Digit
n. spezifiziert
Angegebene Genauigkeit nur bei 10% - 100% des Messbereiches gültig.
- 500 mA-Bereich ist abgesichert durch F 500 mA / 1000V.
- 10A-Bereich ist abgesichert durch F 10 A / 1000 V.
- im 10A-Bereich maximale Einschaltdauer beachten!
- Frequenzbereich: 40 - 20000 Hz.
* Zum Schutz vor Überhitzung des Gerätes nach max.
10 Sekunden Messung eine Pause von 15 Minuten zwecks
Abkühlung einhalten.
Durch drücken der SELECT Taste kann zwischen DC, AC und AC+DC
Messverfahren umgestellt werden.

Bedienung
Testboy® TB 312 19
DEUTSCH
Kapazitätsmessung / F*
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze
Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V/mV/Ω
Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis
vom Display ablesen.
Messbereich Auflösung Genauigkeit
50 nF 0,01 nF
500 nF 0,1 nF
5 µF 1 nF
50 µF 10 nF
± 1 % + 5 Digit
500 µF 0,1 µF
5000 µF 1 µF ± 2 % + 5 Digit
Eingangsimpedanz: 180 kΩ, Testspannung: 1,2 V, Teststrom. 2,5 mA
*Die Kondensatoren vor jeder Messung entladen!
Widerstandsmessung / 
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze
Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V/mV/Ω
Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis
vom Display ablesen.
Messbereich Auflösung Genauigkeit
500 Ω0,01 Ω± 0,1 % + 10 Digit
5 kΩ0,1 Ω
50 kΩ1 Ω
500 kΩ10 Ω
± 0,1 % + 5 Digit
5 MΩ100 Ω± 0,1 % + 10 Digit
50 MΩ1 kΩ± 0,5 % + 10 Digit
Eingangsimpedanz: 10 MΩ, Testspannung: 3 V, Teststrom: 2 mA.

Bedienung
20 Testboy® TB 312
Diodentest
Mit dem Wahlschalter auf „ “ einstellen. Die schwarze Messleitung mit
der „COM“-Buchse und die rote Messleitung mit der V/mV/ΩBuchse verbin-
den. Messleitungen mit dem Prüfling verbinden. Rote Messleitung = Anode,
Schwarze Messleitung = Kathode. Die Vorwärtsspannungsabfall wird ange-
zeigt.
Messbereich Auflösung Anzeige
0,1 mV Vorwärtsspannung
-Vorlaufstrom: ca. 0,7 mA, Rücklaufspannung: ca. 2,5 V.
Durchgangstest
Mit dem Wahlschalter auf „Ω/ ◦)))“ einstellen. Mit der SELECT Taste auf
Durchgangsprüfung wechseln. Die schwarze Messleitung mit der „COM“-
Buchse und die rote Messleitung mit der V/mV/ΩBuchse verbinden. Mess-
leitungen mit dem Prüfkreis verbinden. Bei einem Widerstand unter 60 Ωer-
tönt ein Signal.
Wichtig: Achten Sie auf Spannungsfreiheit und entladene Konden-
satoren am Messkreis.
Messbereich Funktion
◦))) Der integrierte Summer meldet Durchgang bis 60 Ω
