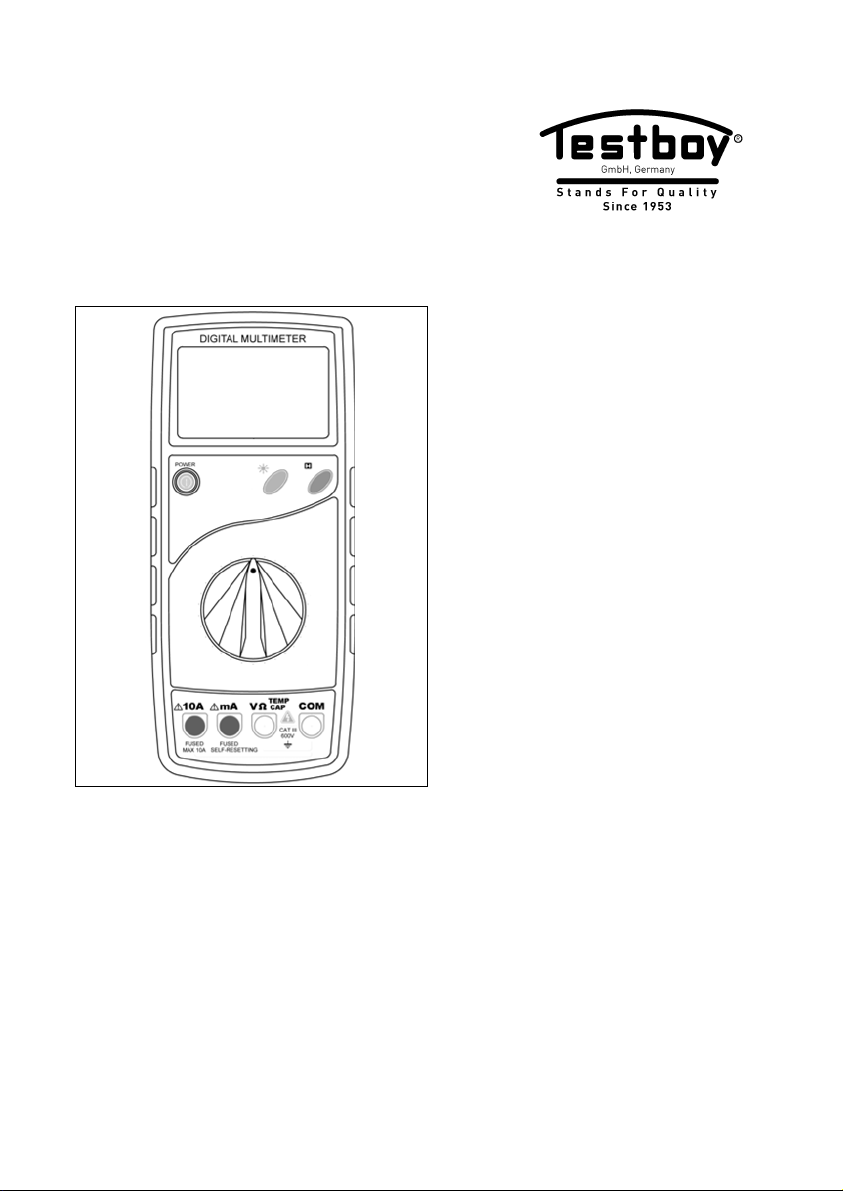

Testboy TB 313 User manual

Testboy® TB 313
Version 1.0

Testboy®TB 313
Bedienungsanleitung
3
Testboy®TB 313
Operating Instructions
23
Testboy®TB 313
Mode d’emploi
43
Testboy®TB 313
Istruzioni per l’uso
63
Testboy®TB 313
Instrucciones de empleo
83
Testboy®TB 313
lnstruções de serviço
103
Testboy®TB 313
Gebruiksaanwijzing
123

Inhaltsverzeichnis
Testboy® TB 313 3
DEUTSCH
Inhaltsverzeichnis
Inhaltsverzeichnis 3
Hinweise 4
Allgemeine Sicherheitshinweise 4
Sicherheitshinweise 6
Bedienung 10
Einleitung 10
Schalter-, Taster- und Buchsenerklärung 12
Gleichspannungsmessung / V= 13
Wechselspannungsmessung / V~ 14
Gleichstrommessung / A= 15
Wechselstrommessung / A~ 16
Kapazitätsmessung / F 17
Widerstandsmessung / Ω17
Diodentest 18
Durchgangstest 18
Temperatur 19
Frequenz 19
Wartung 19
Reinigung 20
Batteriewechsel 20
Sicherungswechsel 20
Technische Daten 21

Hinweise
4 Testboy® TB 313
Hinweise
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigen-
mächtige Umbauen und/oder Verändern des Gerätes nicht
gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewähr-
leisten, müssen Sie die Sicherheitshinweise, Warnvermerke
und das Kapitel "Bestimmungsgemäße Verwendung" unbe-
dingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte folgende
Hinweise:
| Vermeiden Sie einen Betrieb des Gerätes in der Nähe von
elektrischen Schweißgeräten, Induktionsheizern und ande-
ren elektromagnetischen Feldern.
| Nach abrupten Temperaturwechseln muss das Gerät vor
dem Gebrauch zur Stabilisierung ca. 30 Minuten an die
neue Umgebungstemperatur angepasst werden um den IR-
Sensor zu stabilisieren.
| Setzen Sie das Gerät nicht längere Zeit hohen Temperatu-
ren aus.
| Vermeiden Sie staubige und feuchte Umgebungsbedingun-
gen.
| Messgeräte und Zubehör sind kein Spielzeug und gehören
nicht in Kinderhände!
| In gewerblichen Einrichtungen sind die Unfallverhütungs-
vorschriften des Verbandes der gewerblichen Berufsgenos-
senschaften für elektrische Anlagen und Betriebsmittel zu
beachten.

Hinweise
Testboy® TB 313 5
DEUTSCH
Bitte beachten Sie die fünf Sicherheitsregeln:
1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig fest-
zustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwen-
dungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Un-
fällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu
einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprü-
che des Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte
bei längerem Nichtgebrauch des Gerätes die Batterien.
Bei Sach- oder Personenschäden, die durch unsachgemäße Hand-
habung oder Nichtbeachtung der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufe-
zeichen weist auf Sicherheitshinweise in der Bedienungsanleitung
hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch.
Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen
Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu än-
dern © Testboy GmbH, Deutschland.

Hinweise
6 Testboy® TB 313
Sicherheitshinweise
WARNUNG
Weitere Gefahrenquellen sind z.B. mechanische Teile, durch
die es zu schweren Verletzungen von Personen kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die Beschädi-
gung des Gerätes) besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren Verletzungen
von Personen führen sowie eine Gefährdung für die Funktion
von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

Hinweise
Testboy® TB 313 7
DEUTSCH
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung verursacht
werden, erlischt der Garantieanspruch! Für Folgeschäden, die dar-
aus resultieren, übernehmen wir keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung
| von Testboy nicht freigegebenen Änderungen am Produkt oder
| von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Rich-
tigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird
keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbe-
halten.
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben
Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete
Sammelstellen für Elektroschrott zurückzugeben.
Die WEEE (2002/96/EC) regelt die Rücknahme und das Recyc-
ling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab
dem 13.8.2005 dazu verpflichtet, Elektrogeräte die nach diesem
Datum verkauft werden, kostenfrei zurückzunehmen und zu re-
cyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“
Abfallströme eingebracht werden. Elektrogeräte sind separat zu
recyceln und zu entsorgen. Alle Geräte, die unter diese Richtli-
nie fallen, sind mit diesem Logo gekennzeichnet.

Hinweise
8 Testboy® TB 313
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur
Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;
eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden
Symbolen gekennzeichnet, die auf das Verbot der Entsorgung
über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall
sind:
Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei
den Sammelstellen Ihrer Gemeinde oder überall dort abgeben,
wo Batterien/Akkus verkauft werden!
5 Jahre Garantie
Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten wäh-
rend der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewäh-
ren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations-
oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät oh-
ne Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird. Beschädi-
gungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch
ausgeschlossen.
Bitte wenden Sie sich an:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [email protected]

Hinweise
Testboy® TB 313 9
DEUTSCH
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätig-
keiten und Prozesse werden permanent durch ein Qualitätsmanagementsys-
tem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während
der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer per-
manenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die
EMV-Richtlinien 2004/108/EG.

Bedienung
10 Testboy® TB 313
Bedienung
Einleitung
Das Testboy®TB 313 ist ein universell einsetzbares Multimeter. Das Mess-
gerät wird nach den neuesten Sicherheitsvorschriften hergestellt und ge-
währleistet ein sicheres und zuverlässiges Arbeiten. Das Multimeter ist im
handwerklichen oder industriellen Bereich sowie für den Hobby-Elektroniker
eine wertvolle Hilfe bei allen Standard-Messaufgaben.
Lieferumfang
| Multimeter TB 313
| Sicherheitsmessleitungen (CAT III 600 V)
| Bedienungsanleitung
| Holster
| Temperaturfühler
Sicherheitsmaßnahmen
Das TB 313 hat das Werk in sicherheitstechnisch einwandfreiem Zustand
verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicher-
heitshinweise in dieser Anleitung beachten.
Achtung!
Benutzen Sie nur die beigefügten Sicherheits-Messleitun-
gen oder äquivalente Messleitungen, die der richtigen
Messkategorie CAT III 600 V genügen.

Bedienung
Testboy® TB 313 11
DEUTSCH
| Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnah-
men zu beachten, wenn mit Spannungen größer 120 V (60 V) DC oder
50 V (25 V) eff. AC gearbeitet wird. Diese Werte stellen nach DIN VDE
die Grenze der noch berührbaren Spannungen dar. (Werte in Klammern
gelten für z.B. medizinische oder landwirtschaftliche Bereiche)
| Vor jeder Messung vergewissern, dass die Messleitung und das Prüfgerät
in einwandfreiem Zustand sind.
| Die Messleitungen und Prüfspitzen dürfen nur an den dafür vorgesehe-
nen Handgriffen angefasst werden. Das Berühren der Prüfspitzen ist un-
ter allen Umständen zu vermeiden.
Das Prüfgerät darf nur in den spezifizierten Messbereichen einge-
setzt werden.
Nach der Norm EN 61010-1 werden folgende Messkategorien definiert:
Messkategorie CAT II
Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden
sind, über Stecker in Haushalt, Büro und Labor.
Messkategorie CAT III
Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteiler-
anschluss, Geräte fest am Verteiler.
Messkategorie CAT IV
Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer
Überspannungsschutz, Hauptanschluss.

Bedienung
12 Testboy® TB 313
Schalter-, Taster- und Buchsenerklärung
(1) AN/AUS Schalter Das Gerät wird über einen
„POWER“ Druckschalter ein-
und ausgeschaltet.
(2) Beleuchtungs-
schalter (☼)
Bei Betätigung schaltet sich
die Taschenlampenfunktion
ein und wieder aus.
(3) Messwertspei-
chertaste (H)
Bei Betätigung des Tasters
wird der aktuelle Messwert
gespeichert.
(4) Wahlschalter
Messfunktion
Bei Betätigung des Dreh-
schalters können die ver-
schiedenen Grundmessar-
ten gewählt werden.
(5) 10 A Buchse
(links)
Bei Strommessungen ab
200 mA muss die 10 A
Buchse benutzt werden.
(6) mA Buchse Für Strommessungen bis
200 mA
(7) Eingangsbuchse
V/Ω/TEMP/CAP
Rote Messleitung für alle
vom Gerät zulässigen Sig-
nalarten.
(8) Massebuchse Schwarze Messleitung für
alle vom Gerät zulässigen
Signalarten.

Bedienung
Testboy® TB 313 13
DEUTSCH
Gleichspannungsmessung / V=
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze
Messleitung mit der „COM“-Buchse und die rote Messleitung mit der
V/Ω/TEMP/CAP Buchse verbinden. Messleitungen mit dem Prüfling verbin-
den. Messergebnis vom Display ablesen. Die Polatität der Spannung wird
ebenfalls angezeigt.
Gleichspannung
Messbereich Auflösung Genauigkeit
200 mV 0,1 mV ± 0,5 % v.M.+ 1 Digit
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V
± 0,5 % v.M.+ 3 Digit
600 V 1 V ± 0,8 % v.M.+ 3 Digit
-Eingangswiderstand: 10 MΩ.
-Max. Eingangsspannung: 600 V DC.

Bedienung
14 Testboy® TB 313
Wechselspannungsmessung / V~
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze
Messleitung mit der „COM“-Buchse und die rote Messleitung mit der
V/Ω/TEMP/CAP Buchse verbinden. Messleitungen mit dem Prüfling verbin-
den. Messergebnis vom Display ablesen.
Wechselspannung
Messbereich Auflösung Genauigkeit
200 mV 1 mV ± 1,2 % v.M. + 5 Digit
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V
± 1 % v.M. + 5 Digit
600 V 1 V ± 1,2 % v.M. + 5 Digit
-Eingangswiderstand: 10 MΩ.
-Max. Eingangsspannung des 200 mV Bereichs bis 250 V
-Max. Eingangsspannung: 600 V AC RMS, Frequenzbereich: 40-400 Hz.

Bedienung
Testboy® TB 313 15
DEUTSCH
Gleichstrommessung / A=
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze
Messleitung mit der „COM“-Buchse und die rote Messleitung mit der mA /
10A Buchse (die sich automatich dem Mesbereich nach öffnet). Messleitun-
gen mit dem Prüfling verbinden. Messergebnis vom Display ablesen. Die
Stromrichtung wird durch Vorzeichen ebenfalls angezeigt.
Bei einem Strom über 200 mA, muss zur Messung die „10 A“-
Buchse benutzt werden!
Gleichstrom
Messbereich Auflösung Genauigkeit
2 mA 1 µA ± 1,0 % v.M. + 3 Digit
20 mA 0,01 mA ± 1,0 % v.M. + 3 Digit
200 mA 0,1 mA ± 1,5 % v.M. + 5 Digit
10 A* 0,01 A ± 2,0 % v.M. + 10 Digit
Überlastschutz: mA-Bereich abgesichert durch eine 200 mA Selbstrückset-
zende Sicherung.
-10A-Bereich ist abgesichert durch F 10 A / 1000 V.
-im 10A-Bereich maximale Einschaltdauer beachten!
* Zum Schutz vor Überhitzung des Gerätes nach max. 10 Se-
kunden Messung eine Pause von 15 Minuten zwecks Abküh-
lung einhalten.

Bedienung
16 Testboy® TB 313
Wechselstrommessung / A~
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze
Messleitung mit der „COM“-Buchse und die rote Messleitung mit der mA /
10A Buchse (die sich automatich dem Mesbereich nach öffnet). Messleitun-
gen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.
Bei einem Strom über 200 mA muss zur Messung die „10 A“-
Buchse benutzt werden!
Wechselstrom
Messbereich Auflösung Genauigkeit
2 mA 1 µA ± 1,2 % v.M. + 5 Digit
200 mA 0,1 mA ± 2,0 % v.M. + 5 Digit
10 A* 0,01 A ± 3,0 % v.M. + 10 Digit
Überlastschutz: mA-Bereich abgesichert durch eine Selbstrücksetzende
200 mA Sicherung.
-10A-Bereich ist abgesichert durch F 10 A / 1000 V.
-im 10A-Bereich maximale Einschaltdauer beachten!
-Frequenzbereich: 40-400 Hz.
* Zum Schutz vor Überhitzung des Gerätes nach max. 10 Se-
kunden Messung eine Pause von 15 Minuten zwecks Abküh-
lung einhalten.

Bedienung
Testboy® TB 313 17
DEUTSCH
Kapazitätsmessung / F
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze
Messleitung mit der „COM“-Buchse und die rote Messleitung mit der
V/Ω/TEMP/CAP Buchse verbinden. Messleitungen mit dem Prüfling verbin-
den. Messergebnis vom Display ablesen.
Messbereich Auflösung Genauigkeit
2 nF 1 pF
20 nF 10 pF
200 nF 0,1 nF
2 µF 1 nF
20 nF 10 nF
± 4 % + 3 Digit
Die Kondensatoren vor jeder Messung entladen.
Widerstandsmessung / Ω
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze
Messleitung mit der „COM“-Buchse und die rote Messleitung mit der
V/Ω/TEMP/CAP Buchse verbinden. Messleitungen mit dem Prüfling verbin-
den. Messergebnis vom Display ablesen.
Messbereich Auflösung Genauigkeit
200 Ω0,1 Ω± 1 % + 5 Digit
2 kΩ1 Ω
20 kΩ10 Ω
200 kΩ100 Ω
2 MΩ1 kΩ
± 1 % + 5 Digit
20 MΩ0,01 MΩ± 1,8 % + 5 Digit
-Messspannung: 0,25 V.

Bedienung
18 Testboy® TB 313
Diodentest
Mit dem Wahlschalter auf „ / ◦))“ einstellen. Die schwarze Messleitung mit
der „COM“-Buchse und die rote Messleitung mit der V/Ω/TEMP/CAP Buchse
verbinden. Messleitungen mit dem Prüfling verbinden. Rote Messleitung =
Anode, Schwarze Messleitung = Kathode. Die Vorwärtsspannungsabfall wird
angezeigt.
Messbereich Auflösung Anzeige
1 mV Vorwärtsspannung
-Vorlaufstrom: ca. 25 µA, Rücklaufspannung: ca. 2,8 V.
Durchgangstest
Mit dem Wahlschalter auf „ / ◦))“ einstellen. Die schwarze Messleitung mit
der „COM“-Buchse und die rote Messleitung mit der V/Ω/TEMP/CAP Buchse
verbinden. Messleitungen mit dem Prüfkreis verbinden. Bei einem Wider-
stand unter 70 Ωertönt ein Signal.
Wichtig: Achten Sie auf Spannungsfreiheit und entladene Konden-
satoren am Messkreis.
Messbereich Funktion
◦)) Der integrierte Summer meldet Durchgang bis 70 Ω
-Messkreisspannung: ca. 2,8 V.

Bedienung
Testboy® TB 313 19
DEUTSCH
Temperatur
Den Wahlschalter auf „TEMP / °C“ einstellen. Setzen Sie den beigelegten
Temperaturfühler auf die Buchsen „COM“ und V/Ω/TEMP/CAP. Berühren mit
der Messspitze den zu prüfenden Gegenstand. Messergebnis vom Display
ablesen.
Messbereich Auflösung Genauigkeit
-20 bis 0 °C ± 5 % + 5 Digit
0 bis 400 °C ± 2 % + 3 Digit
400 bis 1000 °C
1 °C
± 1 % + 3 Digit
Frequenz
Den Wahlschalter auf „Hz“ einstellen. Die schwarze Messleitung mit der
„COM“-Buchse und die rote Messleitung mit der V/Ω/TEMP/CAP Buchse
verbinden. Messleitungen mit dem Prüfkreis verbinden. Messergebnis vom
Display ablesen.
Messbereich Auflösung Genauigkeit
20 kHz 10 Hz ± 1,5 % + 10 Digit
-Empfindlichkeit: 200 mV
-Max. Eingangsspannung 10 Vrms
Wartung
Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine beson-
dere Wartung.

Bedienung
20 Testboy® TB 313
Reinigung
Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann
das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gerei-
nigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung ver-
wenden.
Batteriewechsel
Der Batteriewechsel wird nötig, wenn das Batteriesymbol im Display er-
scheint. Vor dem Batteriewechsel müssen die Messleitungen vom Gerät ge-
trennt sein!
Rückseitig befindliche zwei Schrauben entfernen, Batteriefach öffnen und
entladene Batterie entfernen. Neue Batterie (1 x 9 V Block 6F22) einlegen.
Batteriefach aufsetzen und zuschrauben.
Verwenden Sie nur die angegebenen Batterien!
Batterien gehören nicht in den Hausmüll! Beachten Sie die gesetzli-
chen Entsorgungsvorschriften!
Sicherungswechsel
Bei Sicherungswechsel vorher Messleitungen vom Gerät entfernen und
rückseitige Schrauben (zwei unten und eine oben) lösen. Die Gehäuserück-
seite vorsichtig entfernen und Sicherung durch Sicherung gleichen Typs (Si-
cherung F 10 A / 1000 V) ersetzen. Gerät zuschrauben.
Bei der F200 mA handelt es sich um eine Selbstrücksetzende und somit
wartungsfreie Sicherung.
Verwenden Sie nur die angegebene Sicherung!
