D Bedienungsanleitung
Einführung
Sehr geehrter Kunde, mit dem Kauf eines Testboy®-Produktes haben
Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.
Testboy®- Dieser Name steht auf dem Gebiet der Mess- und Prüfgerä-
te für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche
Kompetenz, außergewöhnliche Leistungsfähigkeit und Innovation aus-
zeichnen. Vom ambitionierten Hobby-Elektroniker bis hin zum professi-
onellen Anwender haben Sie mit einem Produkt der Testboy®- Marken-
familie selbst für die anspruchsvollsten Aufgaben immer die optimale
Lösung zur Hand.
Das Infarot-Thermometer TV 322 wurde nach dem heutigen Stand der
Technik gebaut. Das Gerät entspricht dem Standard EN60825-1,
EN61010-1, EN 61326-1 und erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien. Die Konformität wurde nach-
gewiesen, die entsprechenden Erklärungen und Unterlagen sind beim
Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahr-
losen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedie-
nungsanleitung beachten!
Bestimmungsgemäße Verwendung
Die bestimmungsgemäße Verwendung umfasst das berührungslose
Messen von Temperaturen von –20 bis +380° C. Zur Spannungsver-
sorgung darf nur eine 9 V-Blockbatterie des Typs 006P, IEC6F22,
NEDA 1604 oder baugleiche Typen verwendet werden. Der Betrieb ist
nur in trockener Umgebung erlaubt, der Kontakt mit Feuchtigkeit ist
unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung
dieses Produkts. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurz-
schluss, Brand, etc. verbunden. Das gesamte Produkt darf nicht geöff-
net, geändert, bzw. umgebaut werden!

4
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten der Anleitung verursacht wer-
den, erlischt der Garantieanspruch! Für Folgeschäden, die daraus
resultieren, übernehmen wir keine Haftung! Bei Sach- oder Personen-
schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung
der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem
Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in der
Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung
komplett durch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen
sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die
Sicherheitshinweise unbedingt beachten. Beachten Sie vor dem
Gebrauch des Gerätes bitte folgende Hinweise:
Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektri-
schen Schweißgeräten, Induktionsheizern und anderen elektro-
magnetischen Feldern.
Bei abruptem Temperaturwechsel muss das Gerät vor dem
Gebrauch zur Stabilisierung ca. 15 Minuten an die neue Umge-
bungstemperatur angepasst werden.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Bewahren Sie das Gerät nach dem Gebrauch in der Aufbewah-
rungstasche auf, um eine Verunreinigung der Linse zu vermeiden.
Lieferumfang
Infrarot-Thermometer TV 322, Bereitschaftstasche, 9-V-
Blockbatterie, Bedienungsanleitung

5
Laser-Warnhinweis!
Seien Sie Vorsichtig, wenn der Laserstrahl eingeschaltet ist
Richten Sie den Strahl niemals in die Augen anderer Leute
Sorgen Sie dafür das der Laserstrahl nicht von reflektierenden
Oberflächen in die Augen anderer gelangt
Richten Sie den Laserstrahl niemals auf entzündliche oder explosi-
ve Gase.
Bei Messungen in der Nähe von Menschen muss der Laserstrahl
deaktiviert werden.
Einführung
Das kontaktlose Infrarotthermometer wird benutzt um Temperaturmes-
sungen an der Oberfläche des Zielgegenstandes vorzunehmen. Es wird
überall dort eingesetzt wo ein konventionelles (Kontakt) Thermometer
ungeeignet ist. (z.B. bei beweglichen Gegenständen, unter Spannung
stehende Gegenstände sowie nur schwer erreichbare Gegenstände).

6

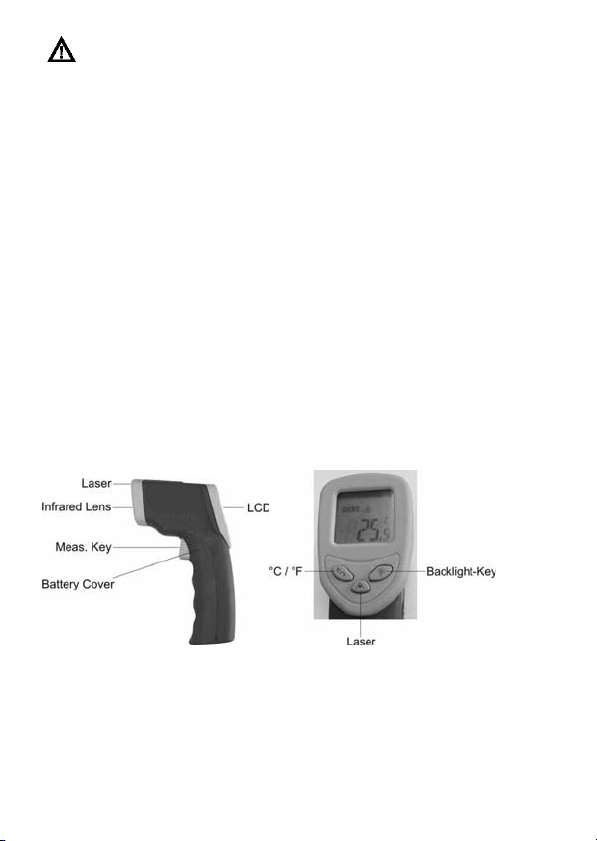

Bedienelemente

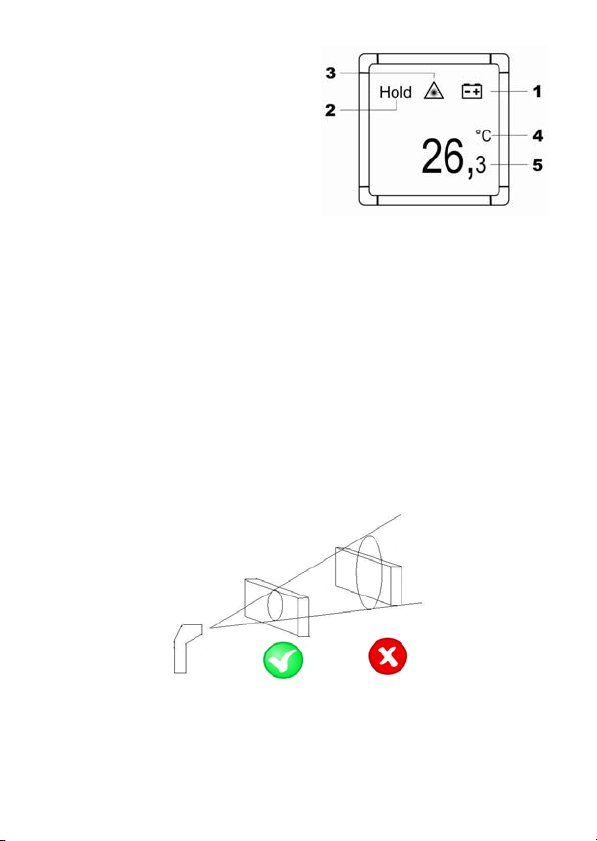

Anzeige
1. "Batterie schwach" Symbol
2. Data Hold
3. "Laser zugeschaltet" Symbol
4. °C / °F Symbol
5. aktueller Temperaturwert
Funktionsweise
Infrarotthermometer messen die Oberflächentemperatur eines Gegens-
tands. Die Optik des Infrarotthermometers nimmt die emittierte und
reflektierte Infrarotstrahlung eines Gegenstandes auf und fokussiert
diese auf den eingebauten Sensor. Die Elektronik des Gerätes wandelt
die Informationen in Temperaturwerte um und zeigt diese auf dem
Display an. Der Laserpointer in dem Thermometer dient nur für Ziel-
zwecke.

7
Field of View (Gesichtsfeld)
Vergewissern Sie sich das das zu messende Ziel größer ist wie der
Messpunkt. Je kleiner das zu messende Ziel ist umso dichter sollten Sie
dem Ziel kommen. Wenn die Messgenauigkeit kritisch ist, vergewissern
Sie sich das das Ziel mindestens zweimal größer ist wie die Größe des
Messpunktes.

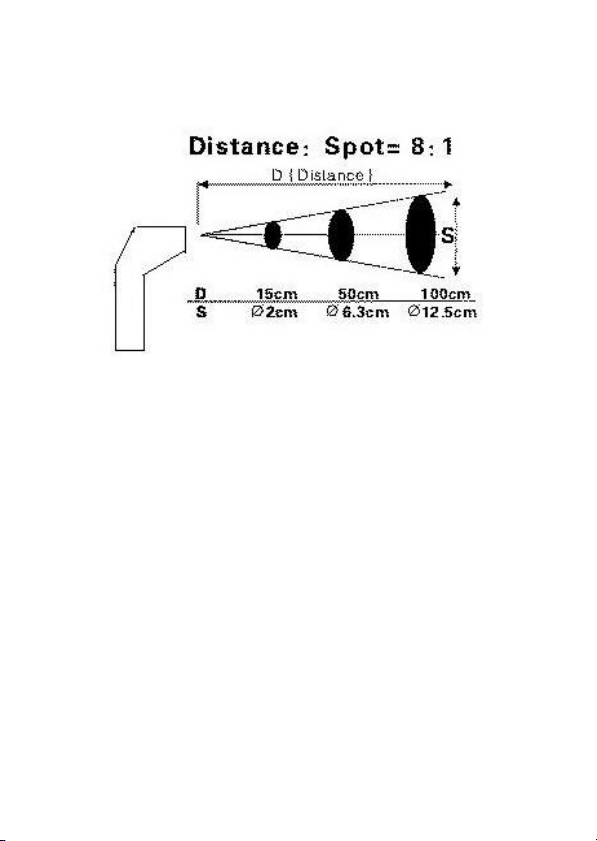

Entfernung & Messpunktgröße
Je größer die Entfernung (D) vom Gegenstand wird, umso größer wird
die Messpunktgröße (S) des Gerätes.
Das Verhältnis zwischen Entfernung und Messpunktgröße ist unten
aufgelistet.

8
Einen Heißen Fleck (Hot Spot) lokalisieren
Um einen heißen Fleck zu finden, zielen Sie auf einen Punkt außerhalb
des zu messenden Bereiches. Fahren Sie nun mir aktivierter Messung
über das Ziel auf und ab bis Sie den heißen Flecken gefunden haben.
Emissionsgrad
Der Emissionsgrad beschreibt die Charakteristik eines Gegenstandes,
Wärmeenergie abzugeben. Die meisten (ca. 90 %) organischen Materi-
alien sowie lackierte und oxidierte Oberflächen besitzen einen Emissi-
onsgrad von 0.95 (Vorgabewert im Gerät). Um ungenaue Messungen
zu vermeiden, messen Sie nicht direkt auf glänzenden oder polierten
Metalloberflächen. Um auf solchen Oberflächen zu messen kleben Sie
die Oberfläche ab, oder lackieren Sie die Oberfläche mit matt-
schwarzer Farbe. Warten Sie mit der Messung solange bis das Klebe-
band bzw. die Farbe die Temperatur des Gegenstandes angenommen
hat.
Lagerung & Reinigung
Die Sensorenlinse ist der empfindlichste Teil des Infrarotthermome-
ters. Die Linse sollte ständig sauber gehalten werden. Reinigen Sie
die Linse sehr vorsichtig mit einem weichen Baumwolltuch. Ver-
wenden Sie nur Wasser oder einen milden Haushaltsreiniger zur
Reinigung. Lassen Sie die Linse erst völlig trocknen bevor Sie das
Thermometer nutzen.
Tauchen Sie das Thermometer nicht in Flüssigkeiten.
Das Thermometer sollte bei Temperaturen zwischen -20 °C bis
+65 °C gelagert werden (-1 bis 149°F)

9
Zur Erinnerung
Nicht geeignet für Messungen auf glänzenden oder polierten Me-
talloberflächen.
Das Infrarotthermometer kann nicht durch durchsichtige Oberfläche
wie Glas messen. Es wird die Oberflächentemperatur des Glases
stattdessen messen.
Dampf, Staub, Rauch, oder andere Teilchen können eine genaue
Messung durch Behinderung der Optik verhindern.
Spezifikationen
Temperaturbereich: -20 ~ +380° C (-4 ~ 716° F)
Verhältnis Entfernung
zu Messpunkt: 8:1
Ansprechzeit: weniger als 1 Sekunde
Spektralbereich: 5 ~ 14 µm
Emissionsgrad: 0.95 fest
Temperaturauflösung: 0.1° C (0.1°F)
Laser: 1 mW, Wellenlänge 630 ~ 670 nm,
Klasse II
Betriebstemperatur: 0 ~ +50 °C (32 ~ 122° F)
Lagerungstemperatur: -20 ~ +65 °C (-4 ~ 149° F)
Luftfeuchtigkeit: 10 % ~ 90 %, nicht kondensierend
Spannungsversorgung: 9 V Blockbatterie
Produkt-Größe: 16.5 cm × 9cm × 4cm
Gewicht: 150 g (einschließlich Batterie)

10
Batterieaustausch
Das Thermometer zeigt den Batteriezustand wie folgt an:
Das Batteriezeichen wird angezeigt beim Einschalten des
Thermometers. Ist der Ladezustand der Batterie gut verschwin-
det das Zeichen nach 3 Sekunden. Wenn das Batteriezeichen
blinkt, heißt das, dass die Batterie leer ist. In diesem Fall erset-
zen Sie bitte die Batterie.
ANMERKUNG: Das Thermometer muss ausgeschaltet sein; bevor Sie
die Batterie erneuern, da es sonst zu Fehlfunktionen kommen kann. Die
alte Batterie sofort entsorgen und von Kindern fern halten.
Der Endverbraucher ist gesetzlich
(Altbatterienverordnung) zur Rückgabe aller
gebrauchten Batterien und Akkus (Knopfzelle bis
Bleiakku) verpflichtet Eine Entsorgung über den
Hausmüll ist untersagt. Ihre verbrauchten Batterien
und Akkus können Sie bei allen bekannten und
gekennzeichneten Stellen unentgeltlich zurückgegeben. Leisten auch
Sie Ihren Beitrag zum Umweltschutz!
Nicht im Hausmüll entsorgen!
Zur Rückgabe von unerwünschten (defekten) Produkten kon-
sultieren Sie bitte die auf dem Produkt angegebene Website
des Herstellers oder die zuständig Verkaufsstelle bzw. Ihren
zuständigen Außendienstmitarbeiter.

11
5 Jahre Gewährleistung
Testboy®-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten
während der täglichen Praxis dennoch Fehler in der Funktion auftreten,
gewähren wir eine Gewährleistung von 5 Jahren (nur gültig mit Rech-
nung). Fabrikations- oder Materialfehler werden von uns kostenlos
beseitigt, sofern das Gerät ohne Fremdeinwirkung und ungeöffnet an
uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche
Handhabung sind vom Gewährleistungsanspruch ausgeschlossen.
Treten nach Ablauf der Gewährleistung Funktionsfehler auf, wird unser
Werksservice Ihr Gerät unverzüglich wieder instand setzen. Bitte wen-
den Sie sich an:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [e-mail]
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die
Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnun-
gen wird keine Gewähr übernommen. Änderungen vorbehalten.
Qualitätszertifikat
Testboy®bestätigt hiermit, dass das erworbene Produkt gemäß den
festgelegten Prüfanweisungen während des Fertigungsprozesses
kalibriert wurde. Alle innerhalb der Testboy®durchgeführten, qualitäts-
relevanten Tätigkeiten und Prozesse werden permanent durch ein
Qualitätsmanagementsystem nach ISO 9001-2008 überwacht.
Testboy®bestätigt weiterhin, dass die während der Kalibrierung ver-
wendeten Prüfeinrichtungen und Instrumente einer permanenten Prüf-
mittelüberwachung unterliegen.

12
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die
EMV-Richtlinien 2004/108/EG.

13
GB Instruction manual
Dear customer,
Thank you very much for making the excellent decision to purchase
Testboy®product. Testboy®- This name stands for outstanding quality
products in the field of measuring, charging and power technology
which excel by professional competence, extraordinary efficiency and
permanent innovation. The products of the Testboy®family offer opti-
mum solutions even for the most demanding applications for ambitious
hobby electricians as well as for professional users.
The Infrared Thermometer TV 322 has been designed using state-of-
the-art technology.The product complies with the standards EN60825-1,
EN61000 6-3 2001, EN 61000, 6-1 2001 and thus meets the require-
ments of the current European and national guidelines. Conformity has
been proven and the relevant statements and documents have been
deposited at the manufacturer.
We kindly request the user to follow the operating instructions to pre-
serve this condition and to ensure safe operation!
Prescribed use
The device is intended for non-contact measuring of temperatures of -
20° C to +380° C. As power supply, use a 9 V block battery of the type
006P, IEC6F22, NEDA 1604 or similar types only. Operate the device in
dry environment only. Do not expose it to moisture.
Any use other than one described above damages the product. More-
over, this involves dangers such as e.g. short circuit, fire, etc. No part of
the product must be modified or rebuilt and the housing must not be
opened!

14
Safety instructions
In the case of any damages which are caused due to the failure to
observe these operating instructions, the guarantee will expire! We do
not assume liability for resulting damages!
Nor do we assume liability for damage to property or personal injury
caused by improper use or the failure to observe the safety instructions.
The guarantee will expire in any such case.
An exclamation mark in a triangle stands for important instructions in
the operating manual. Carefully read the whole operating manual before
putting the device into operation.
The unauthorized conversion and/or modification of the unit is inadmis-
sible because of safety and approval reasons (CE). Always observe the
safety instructions, warnings and the chapter "Prescribed use" in order
to ensure safe operation. Please observe the following notes before
using the device:
Do not operate the device in the proximity of welding machines,
induction heaters and other electromagnetic fields.
After rapid temperature changes, the device needs approx. 15
minutes of stabilization to accommodate to the new ambient tem-
perature before use.
Do not expose the device to high temperatures for a longer period
of time.
Do not expose it to dusty and humid ambient conditions. Store the
device in the enclosed storing case after use in order to prevent
contamination of the lens.
Scope
of Delivery
Infrared Thermometer TV 322, Storing case, 9 V block battery,
Operating manual

15
Laser warning!
Use extreme caution when the laser beam is switched on
Do not let the beam aimed direct into people’s eyes
Be careful not to let the beam reflect into your eyes from a mirror
surface
Do not allow the laser light beam exposed to inflammable or explo-
sive gas
Introduction
The non-contact infrared thermometer is designed to be used to meas-
ure surface or skin temperature of a target object where as by conven-
tional (contact) thermometer seems to be inappropriate (such as mov-
ing object, surface with live voltage or object which is hard to reach due
to harsh environment).
Front Panel Legend

16
Indicator
1. Low battery symbol
2. Data hold
3. Laser sign
4. °C / °F symbol
5. Current temperature value
How it works
Infrared thermometers measure the surface temperature of an object.
The unit’s optics sense emitted, reflected, and transmitted energy,
which is collected and focused onto a detector. The unit’s electronics
converts the information into a temperature reading, which is display on
the unit. In unit that comes with a laser pointer, the laser serves only for
aiming purposes.
Field of view
Make sure that the target is larger than the unit’s spot size. The smaller
the target, the closer you should aim to the target. When accuracy is
critical, make sure the target is at least twice as larger as the spot size.

17
Distance & Spot Size
As the distance (D) from the object increases, the spot size (S) of the
area measured by unit becomes larger. The relationship between dis-
tance and spot size for each unit is listed below.
Locating a Hot Spot
To find a hot spot, aim the thermometer outside the area of interest, and
then scan across with an up and down motion until you located hot
spot.
Emissivity
Emissivity is a term used to describe the energy-emitting characteristics
of materials. Most (90 % of typical applications) organic materials and
painted or oxidized surfaces have an emissivity of 0.95 (pre-set in the
unit). Inaccurate readings will result from measuring shiny or polished
metal surfaces. To compensate, cover the surface to be measured with
masking tape or flat black paint. Allow time for the tape to reach the
same temperature as the material underneath it. Measure the tempera-
ture of the tape or painted surface.

18
Storage & Cleaning
The sensor lens is the most delicate part of the thermometer. The
lens should be kept clean at all the time, care should be taken when
cleaning the lens using only a soft cloth or cotton swab with water
or medical alcohol. Allowing the lens to fully dry before suing the
thermometer.
Do not submerge any part of the thermometer.
The thermometer should be stored at room temperature between -
20 to 65 °C (-1 to 149 °F)
Reminders
Not recommended for use in measuring shiny or polished metal
surface (stainless steel, aluminium, etc.).
The unit cannot measure through transparent surface such as
glass. It will measure the surface temperature of the glass instead.
Steam, dust, smoke, or other particles can prevent accurate meas-
urements by obstructing the unit’s optics.
Specification
Temperature range: -20 ~ 380 °C (-4 ~ 716 °F)
Distance to Spot ratio: 8:1
Response time: less than 1 second
Spectral response: 5~14 µm
Emissivity: 0.95 fixed
Resolution: 0.1 °C (0.1 °F)
Laser output: 1 mW, wavelength 630 ~ 670 nm,
Class II laser product
Operating temperature: 0 ~ 50 °C (32 ~122 °F)
Storage temperature: -20 ~ 65 °C (-4~149 °F)
Relative humidity: 10 % ~ 90 % not condensing
Power: 9 V
Product size: 16.5 × 9 × 4 cm
Weight: 150 g (including battery)

19
Battery replacement
The thermometer incorporates visual low battery indication as following:
Battery sign will be shown when turn on the thermometer. If the
battery is good, the sign will disappear after 3 seconds. If the
battery sign is flicking, that means the battery is low power,
please replace the battery then.
NOTE: It is important to turn the meter off before replacing the battery,
otherwise the thermometer may malfunction. Dispose of the used bat-
tery promptly and keep away from children.
The end user is obliged by law to return all used
batteries and accumulators. A disposal to the house-
hold waste is forbidden. Your consumed batteries and
accumulators can be returned free of charge at all
known and marked places. Also you achieve your
contribution to the environmental protection!
Disposal of this article
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist of
valuable materials, which can be recycled.
Please don’t discharge it in the garbage bin, but check with
your local council for recycling facilities in your area.

20
5 years warranty
Testboy®devices are subjected to a severe quality assurance. Never-
theless mistakes should occur during the daily practice in the function,
we give a warranty of 5 years (only valid with bill). Manufacturing or
material mistakes are corrected by us freely, provided that the device is
returned at us without external action and unopened. Harm through fall
or wrong use is excluded from the warranty. If functional mistakes occur
after the warranty period, our service will repair your device immedi-
ately. Please use:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [e-mail]
This operating instruction is provided with large care. For the correct-
ness and completeness of the data, illustrations and designs no guaran-
tee is taken over. Subject to change.
Certificate of quality
Testboy®confirms that the purchased product has been calibrated
during the manufacturing process in accordance with the specified
inspection instructions. All aspects of the activities carried out by
‘Testboy®’ relating to quality during the manufacturing process are
monitored permanently within the framework of a Quality Management
System in accordance with ISO 9001-2008.
Further, Testboy®also confirms that the testing equipment and instru-
ments used during the calibration process are also subject to perma-
nent inspection.
