Texas Equipment MPC 1200 User manual

2007/1
MPC 1200
DK Betjeningsvejledning
SE Bruksanvisning
GB User Manual
Texas A/S - Knullen 2 - DK-5260 Odense S - Denmark
Tel. [phone] - www.texas.dk - [e-mail]

www.texas.dk 2
1. Indholdsfortegnelse
2. Sikkerhedsforeskrifter......................................................................................................3
3. Symboler..........................................................................................................................4
4. Identifikation.....................................................................................................................5
5. Opsamling af maskinen ...................................................................................................6
6. Højdejustering..................................................................................................................8
7. Brug af maskinen.............................................................................................................8
8. Specifikationer .................................................................................................................8
9. EU-Overensstemmelseserklæring.................................................................................22
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte relevant
information til produktet såsom reservedelstegning, manual, fejlfinding m.m.
Derudover kan Texas kontakte dig med relevant information vedrørende dit
produkt.
Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside
www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk

www.texas.dk 3
2. Sikkerhedsforeskrifter
-Læs denne betjeningsvejledning grundigt, så du forstår og kan følge alle sikker-
hedsforeskrifter og betjeningsfunktioner fuldstændigt, før du går i gang med at
arbejde med maskinen.
-Børn må ikke bruge maskinen.
-Hvis du føler dig syg, træt, eller har indtaget alkohol eller medicin, må du ikke
arbejde med maskinen.
-Sørg for at eventuelle tilskuere er mindst 10 meter fra det sted, hvor du starter /
arbejder med maskinen.
-Stop altid motoren når du stiller maskinen fra dig.
-Undersøg din maskine for slidte, løstsiddende eller ødelagte dele, spænd bolte og
møtrikker efter. Maskinen må ikke være tilsluttet strøm, når dette foretages.
Maskinen bør ikke anvendes før den er i korrekt og sikkerhedsmæssig stand.
-Alle reparationer, som ikke er beskrevet i denne betjeningsvejledning, må kun
udføres af specieluddannet personale på et autoriseret serviceværksted. Brug af
forkert værktøj kan ødelægge din maskine.
Bortskaffelse:
Bortskaffelse af elektriske produkter må ikke ske sammen med almindeligt
husholdningsaffald. Elektriske produkter skal medbringes til det lokale
genbrugscenter og bortskaffes på korrekt vis der.

www.texas.dk 4
3. Symboler
Læs betjeningsvejledningen grundigt før brug af maskinen.
Start ikke maskinen inden for en afstand af 10 m fra personer og dyr.
Hold hænder og fødder væk fra roterende dele. Knivene vil blive ved
med at rotere et stykke tid efter, at maskinen er slukket. Hold maskinen
ned mod plænen for hurtigere at stoppe knivene.
Afbryd altid strømmen før reparationer eller rengøring af produktet.
Hold altid strømkabler væk fra de roterende dele.
Fare. Særlig risiko for personskade.
Dobbeltisoleret. Derfor ikke behov for jordforbindelse.

www.texas.dk 5

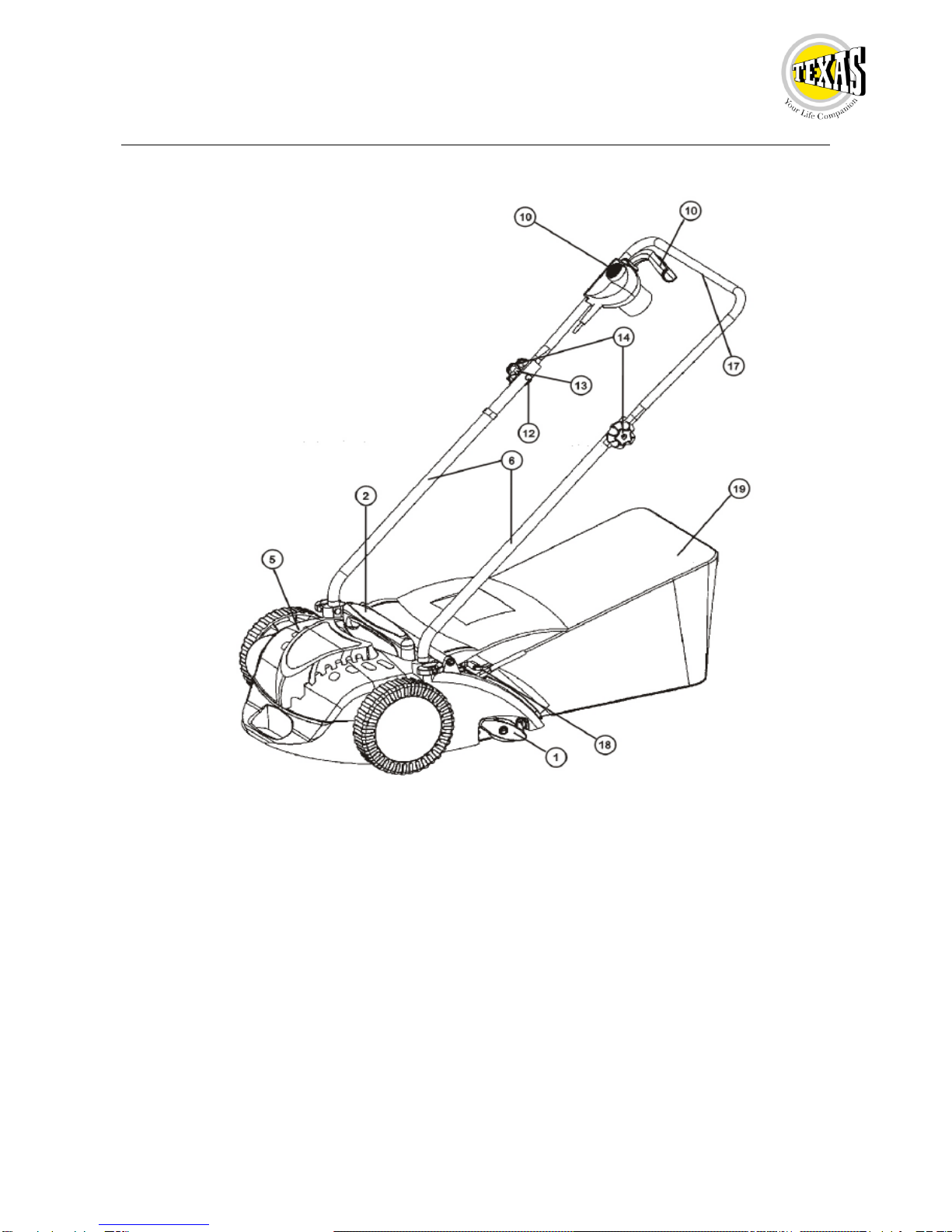

4. Identifikation
1. Højdejustering.
2. Bærehåndtag.
5. Udluftning for motor.
6. Understyr
10. Starthåndtag / knap.
12. Bolt for håndhjul.
13. Håndhjul for styr.
14. Møtrik for håndhjul.
18. Lås for opsamler.
19. Opsamler

www.texas.dk 6
5. Opsamling af maskinen
Pak kassen ud, der indeholder:
1 x Motordel
2 x Nederste håndtag
1 x Øverste håndtag med kontakt
2 x Lednings- /kontaktaflaster
2 x skruer, møtrikker og håndhjul til montering af håndtaget til maskinen
1 x Opsamlerpose og stativ hertil.
Fig. 2. viser montering af lednings-/ kontaktaflasteren.
Fig. 2.3. viser samling af over- og understyret.
Fig. 2.4. Viser påsætning af ledningsholder.

www.texas.dk 7

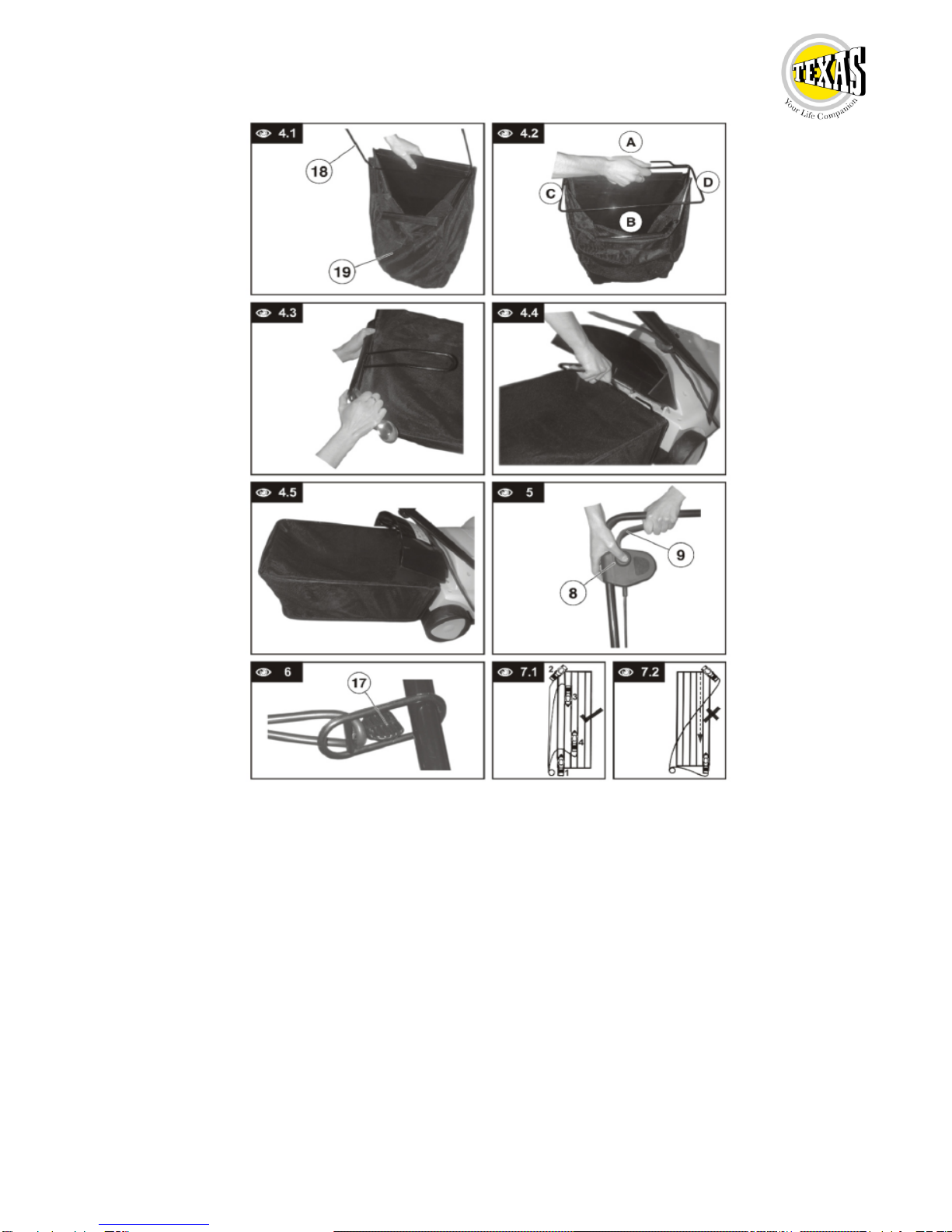

Monter opsamlerposen som vist på fig. 4.1 - 4.3.
Vær opmærksom på at plastiklisten bliver monteret korrekt over metalstangen, som vist på
fig. 4.3.
Fig. 4.4. viser, hvorledes posen monteres på maskinen. Posen hænges på maskinen i de
to huller med krogene på posen.
Fastmontér styret med de to skruer.
Startkontakten aktiveres ved at trykke knappen (8) ind og aktivere grebet (9). Se fig. 5
Monter ledningen i ledningsaflasteren som vist på fig. 6.
Fig. 7.1. viser den korrekte måde at anvende maskinen på, så man undgår at køre lednin-
gen over. Fig. 7.2. viser den forkerte arbejdsretning, hvor man risikerer at køre strømkablet
over.

www.texas.dk 8
6. Højdejustering
Højdejustering foretages ved at trække de 2 håndtag i hver side ud, og indstille i den
ønskede højde. Slip håndtagene, når indstillingen er fundet.
Afhængig af hårdheden for eksempel efter en lang tørkeperiode, hvor plænen er meget
hård, anbefales det at starte i den mellemste højde for at undgå skade på maskinen.
Herefter kan man køre over plænen en gang til i den dybeste indstilling.
Den laveste indstilling bruges til grundigt at komme i bund.
Den mellemste indstilling bruges til en moderat behandling af plænen.
Den højeste indstilling bruges til at give en let behandling. Den kan også anvendes til at
fjerne afklippet græs og blade fra plænen.
7. Brug af maskinen
Brug aldrig maskinen i græs, der er længere end 75 mm.
Tryk sikkerhedsknappen på forsiden af startkontakten ind, og træk håndtaget op.
Brug maskinen som vist i fig 7.1 og husk at tømme opsamleren regelmæssigt.
Maskinen må aldrig bruges i regnvejr.
Det anbefales at bruge maskinen mindst 2 gange om året: Forår og efterår.
8. Specifikationer
Model Plænelufter/mosfjerner MPC1200
Motoreffekt 230 V, 1200 Watt
Omdrejninger 3900 / min
Arbejdsbredde 30 cm
Opsamler 33 l
Arbejdsdybde +2, -3, -8
Vægt 7 kg
Støj 79,7 dB(a)

www.texas.dk 9
1. Innehållsförteckning
2. Säkerhetsinformation.....................................................................................................10
3. Symboler........................................................................................................................11
4. Identifikation...................................................................................................................12
5. Montering av maskinen..................................................................................................13
6. Höjdjustering..................................................................................................................15
7. Använda maskinen ........................................................................................................15
8. Specifikationer ...............................................................................................................15
9. EU-överensstämmelser.................................................................................................. 22
Registrering av produkt/reservedelar
Registrera din produkt online på Mit Texas. Mit Texas finns på www.texas.dk
Efter registreringen kan Texas ge dig ännu bättre service.
När du har registrerat din produkt kan Texas lättare knyta relevant information
till den, som t.ex. reservdelsförteckning, manual, felsökning m.m. Dessutom
kan Texas kontakta dig med relevant information om din produkt.
Reservdelsförteckning över Texas produkter finns på www.texas.dk
Om du själv tar reda på varunumret går expedtionen snabbare.
Om du vill köpa reservdelar, kontakta din närmaste återförsäljare.
Du hittar en lista över återförsäljare på Texas hemsida.

www.texas.dk 10
2. Säkerhetsinformation
-Läs noggrant igenom denna bruksanvisning, så att du fullständigt förstår och kan
följa alla säkerhetsanvisningar och funktioner innan du börjar arbeta med maskinen.
-Barn får inte använda maskinen.
-Om du känner dig sjuk, trött eller har intagit alkohol eller medicin, får du inte arbeta
med maskinen.
-Se till att eventuella åskådare befinner sig minst 10 meter från det ställe där du
startar/arbetar med maskinen.
-Stanna alltid motorn innan du ställer ifrån dig maskinen.
-Undersök maskinen för att upptäcka eventuella slitna, löst sittande eller trasiga
delar samt för att efterdra bultar och muttrar. Maskinen får inte vara ansluten till
elnätet när detta sker.
Maskinen får inte användas innan den garanterat fungerar korrekt och säkert.
-Reparationer som inte finns beskrivna i den här bruksanvisningen får endast utföras
av specialutbildad personal på auktoriserade serviceverkstäder. Maskinen kan
förstöras om du använder fel verktyg.
Bortskaffande:
Elektriska produkter får inte slängas tillsammans med vanligt hushållsavfall.
Elektriska produkter ska tas med till en återvinningscentral och tas om hand
på ett korrekt sätt där.

www.texas.dk 11
3. Symboler
Läs igenom bruksanvisningen noggrant innan du börjar använda
maskinen.
Starta inte maskinen inom ett avstånd på 10 m från personer och djur.
Håll händer och fötter borta från roterande delar. Knivarna fortsätter att
rotera en stund efter att maskinen har stoppats. Håll ned maskinen mot
gräsmattan för att stoppa knivarna snabbt.
Bryt alltid strömmen innan produkten repareras eller rengörs.
Håll alltid strömkablar borta från de roterande delarna.
Fara. Extra stor risk för personskador.
Dubbelisolerad. Behöver därför ingen jordförbindelse.

www.texas.dk 12
4. Identifikation
1. Höjdjustering
2. Bärhandtag
5. Luftning av motorn
6. Handtagets undre del
10. Starthandtag/-knapp
12. Bult för handhjul
13. Handhjul för styre
14. Mutter för handhjul
18. Lås för uppsamlare
19. Uppsamlare

www.texas.dk 13
5. Montering av maskinen
Packa upp lådan, som innehåller:
1 x motordel
2 x nedre handtag
1 x övre handtag med kontakt
2 x sladd-/kontaktavlastare
2 x skruvar, muttrar och handhjul för montering av handtaget på maskinen
1 x uppsamlare och tillhörande stativ
Fig. 2 visar montering av sladd-/kontaktavlastaren.
Fig. 2.3 visar montering av övre och undre handtaget.
Fig. 2.4 visar montering av sladdhållaren.

www.texas.dk 14
Montera uppsamlaren enligt fig. 4.1-4.3.
Se till att plastlisten monteras korrekt mitt emot metallstången, enligt fig. 4.3.
Fig. 4.4. visar hur påsen monteras på maskinen. Påsen hängs upp på maskinen i de två
hålen med hjälp av krokarna på påsen.
Montera styret med hjälp av de två skruvarna.
Startkontakten aktiveras genom att knappen (8) trycks in och handtaget (9) aktiveras. Se
fig. 5.
Montera sladden i sladdavlastaren enligt fig. 6.
Fig. 7.1 visar hur man använder maskinen korrekt för att undvika att köra över sladden.
Fig. 7.2 visar en felaktig arbetsriktning, där man riskerar att köra över sladden.

www.texas.dk 15
6. Höjdjustering
Höjdjustering sker genom att man drar ut de två handtagen på var sida och ställer in dem i
önskad höjd. Släpp handtagen när inställningen är korrekt.
Beroende på underlagets hårdhet, t.ex. efter en lång torrperiod då gräsmattan är mycket
hård, bör man starta på den mellersta höjden för att undvika skador på maskinen.
Därefter kan man köra över gräsmattan en gång till med den djupaste inställningen.
Den lägsta inställningen används när man vill komma ned till botten ordentligt.
Den mellersta inställningen används för en måttlig behandling av gräsmattan.
Den högsta inställningen används för att ge en lätt behandling. Den kan även användas
för att avlägsna avklippt gräs och löv från gräsmattan.
7. Använda maskinen
Använd aldrig maskinen i gräs som är längre än 75 mm.
Tryck in säkerhetsknappen på framsidan av startkontakten och dra upp handtaget.
Använd maskinen enligt fig. 7.1 och kom ihåg att tömma uppsamlaren regelbundet.
Maskinen får aldrig användas i regnväder.
Maskinen bör användas minst 2 gånger om året: Vår och höst.
8. Specifikationer
Modell Gräsmatteluftare/mossrivare MPC1200
Motoreffekt 230 V, 1200 watt
Rotation 3900 min.
Arbetsbredd 30 cm
Uppsamlare 33 l
Arbetsdjup +2, -3, -8
Vikt 7 kg
Buller 79,7 dB(a)

www.texas.dk 16
1. Contents
2. Safety Manual................................................................................................................16
3. Symbols.........................................................................................................................17
4. Identification of parts......................................................................................................18
5. Assemble the machine...................................................................................................19
6. Height Adjustment .........................................................................................................21
7. Use of the machine........................................................................................................21
8. Specifications.................................................................................................................21
9. CE Cerfificate of confrmity.............................................................................................22
2. Safety Manual
-Read this user manual thoroughly. It is very important that you understand all the
safety and user instructions before using the machine.
-Keep children away from the machine during operation.
-If you feel ill, sleepy or have been drinking alcohol. Dont use the machine.
-Always keep spectators at least 10 m away from the working area.
-Always uplug the machine when you are not using it.
-All repairs which not is showed in this manual. Only special educated staff
If using the wrong tool the machine can be destroyed.
Spare parts
Part list and explosive drawings for the specific product, can be found
on our website www.texas.dk
If you help find part numbers yourself, it will ease the service.
For purchase of spare parts, please contact your dealer

www.texas.dk 17
3. Symbols
Always read the instructions manual before starting.
Do not start the engine in a distance of 10 m away from peoples and
animals.
Keep hands away from rotating parts. The blades will be rotating a
moment after the engine has been shut off. If holding the machine down
to the ground, the blades will stop faster
Always unplug the machine before cleaning or repairing the product.
Keep electric cables away from rotating parts
Danger. Risk of personal damage.
Double isolated. No need of lightning conductor.

www.texas.dk 18
4. Identification of parts
1. Height Adjustment.
2. Carrierhandle.
5. Airing for engine.
6. Lower stear.
10. Start button.
12. Bolt for handwheel.
13. Handwheel for steer.
14. Nut for handwheell.
18. Lock for collector.
19. Collector.

www.texas.dk 19
5. Assemble the machine
The package contains :
1 x Engine part
2 x Lower steer
1 x Upper steer with switch.
2 x Wire- switch relieve.
2 x Screw, nut and handwheel for mountering of handle for the machine.
1 x collectorbag and stand for this purpose.
Fig. 2. Shows mountering of wire- switch relive.
Fig. 2.3. Shows mountering of upper and lower steer.
Fig. 2.4. Shows mountering of dispenser for wire.

www.texas.dk 20
Assemble the collector bag as schowed in fig. 4.1 - 4.3.
Be attentive of that the plasticstrip is mountered correct over the metal tube as showed on,
fig. 4.3.
Fig. 4.4. Shows how to mount the bag on the machine. The bag hangs on the machine in
the 2 houls.
Assamble the steer with the 2 screws.
The start button activates when the button(8) is hold down an the grip(9) is activated. See
fig. 5
Mount the wire in the wire relieve as shown in fig. 6.
Fig. 7.1. Shows the korrekt way to use the machine. How to avoid driving above the wires
Fig. 7.2. Shows the wrong way to use the machine. There Is danger of driving above the
wires
