Texgear 57690 User manual

manual
EN
Texgear®
SV
NO
Gimbal
Item: 57690
www.texgear.com
Box 50435 Malmö
Sweden
2020-01-09

2
ENGLISH

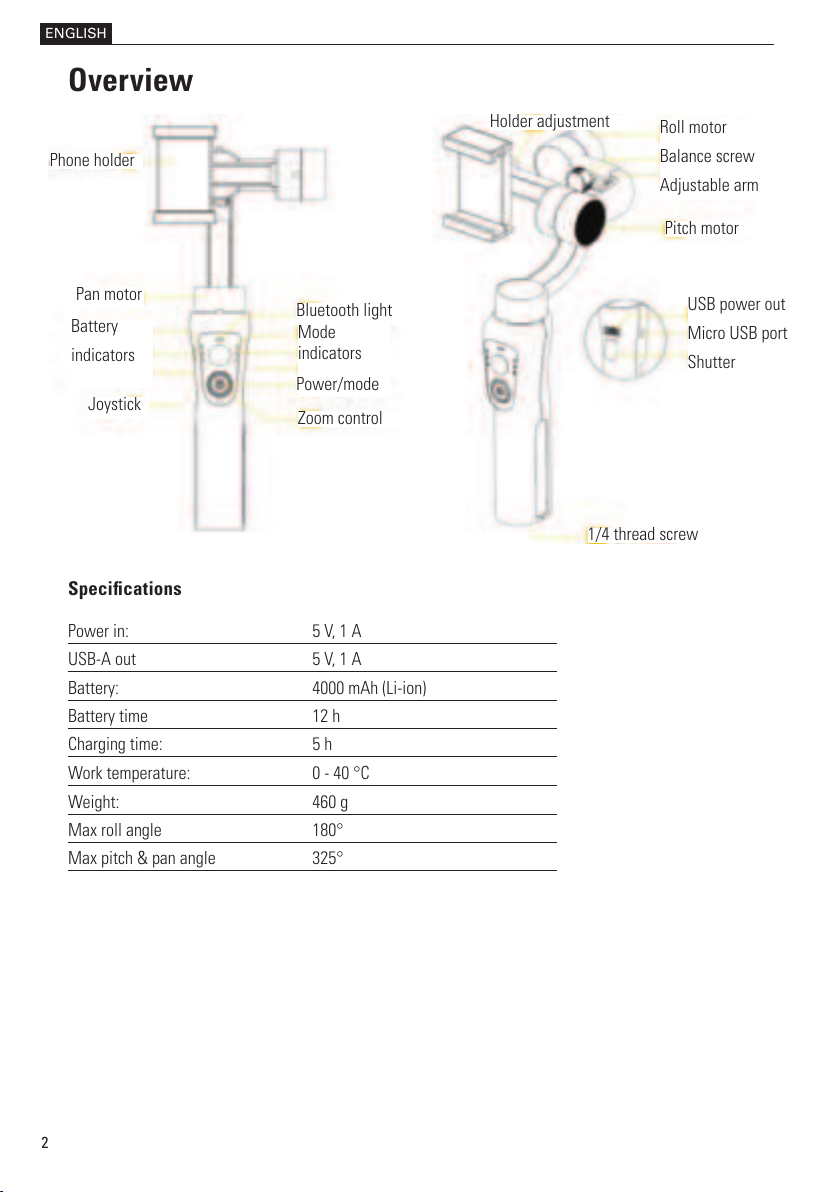

Overview
Specications
Power in: 5 V, 1 A
USB-A out 5 V, 1 A
Battery: 4000 mAh (Li-ion)
Battery time 12 h
Charging time: 5 h
Work temperature: 0 - 40 °C
Weight: 460 g
Max roll angle 180°
Max pitch & pan angle 325°
Phone holder
Pan motor
Battery
indicators
Joystick
Bluetooth light
Mode
indicators
Zoom control
1/4 thread screw
USB power out
Micro USB port
Shutter
Pitch motor
Roll motor
Balance screw
Adjustable arm
Holder adjustment
Power/mode

3
ENGLISH
USB connection
Internal charging
Connect the Micro USB cable from
the handle of the gimbal to an
external power source, such as a
powerbank to prolong the battery
time.
Mobile charging
The USB port on the back of the
handle can be used to charge your
phone while it is being used.
Mounting smartphone
Place the mobile phone in the mounting clip as
shown. Slide the phone to the right until it rests
against the tilt motor.

4
ENGLISH
Adjust balance
If the phone isn't stable after being mounted in the holder please follow the steps below:
Step 1: Loosen the balance screw.
Step 2: Make small adjustments by sliding the horizontal arm to achieve better balance.
Step 3: Tighten the thumb screw after you've made your adjustments.
Note: Proper adjustment of balance ensures better power saving during use. The stabilizer may still function
well when the gravity center is not properly congured; however, it may lead to more power consumption
on the motors, and can greatly affect the torque output.
Use
Power button
Power on:
Press and hold the power button for 3-4 seconds until the mode indicator ashes blue followed by a steady
glow.
Power off:
Press and hold the power button for 3-4 seconds until the mode indicator turns off.

5
ENGLISH

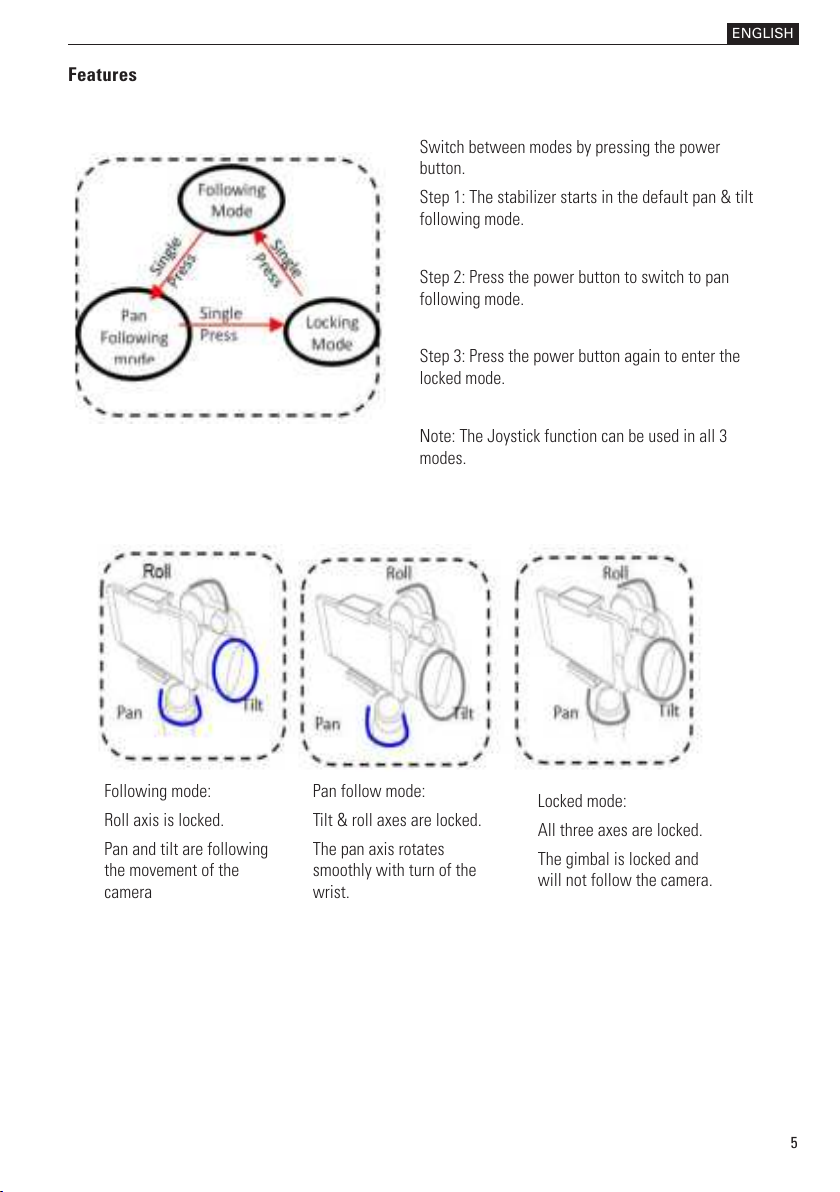

Features
Switch between modes by pressing the power
button.
Step 1: The stabilizer starts in the default pan & tilt
following mode.
Step 2: Press the power button to switch to pan
following mode.
Step 3: Press the power button again to enter the
locked mode.
Note: The Joystick function can be used in all 3
modes.
Following mode:
Roll axis is locked.
Pan and tilt are following
the movement of the
camera
Pan follow mode:
Tilt & roll axes are locked.
The pan axis rotates
smoothly with turn of the
wrist.
Locked mode:
All three axes are locked.
The gimbal is locked and
will not follow the camera.

6
ENGLISH

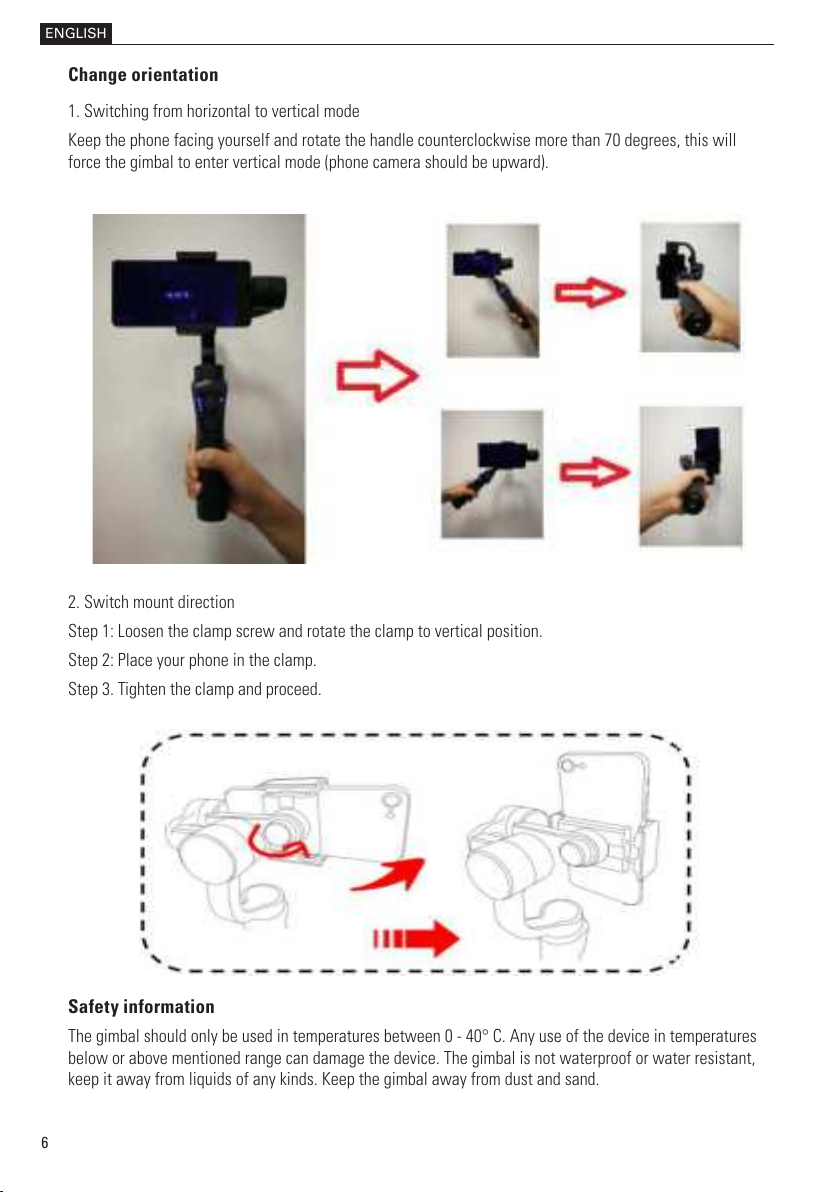

Change orientation
1. Switching from horizontal to vertical mode
Keep the phone facing yourself and rotate the handle counterclockwise more than 70 degrees, this will
force the gimbal to enter vertical mode (phone camera should be upward).
2. Switch mount direction
Step 1: Loosen the clamp screw and rotate the clamp to vertical position.
Step 2: Place your phone in the clamp.
Step 3. Tighten the clamp and proceed.
Safety information
The gimbal should only be used in temperatures between 0 - 40° C. Any use of the device in temperatures
below or above mentioned range can damage the device. The gimbal is not waterproof or water resistant,
keep it away from liquids of any kinds. Keep the gimbal away from dust and sand.

7
ENGLISH
Bluetooth connection
Start the gimbal. Activate bluetooth on your phone, nd and connect to the gimbal, it should be named
"Stabilizer_xxxxxx". Start the mobile app afterwards.
Gimbal Pro
The gimbal is meant to be used with the app Gimbal Pro that has several smart features. Download the app
from the Google Play store for Android units and App store for iOS units.
1. Photo & video switch
2. Panorama & time-lapse
3. Shutter & shooting
4. Toggle camera
5. Gallery
6. Bluetooth menu
7. Face/object tracking
8. Mode status
9. Gimbal battery
10. Phone battery
11. Flash
12. Home
13. Camera modes
14. Mode select
15. Settings

8

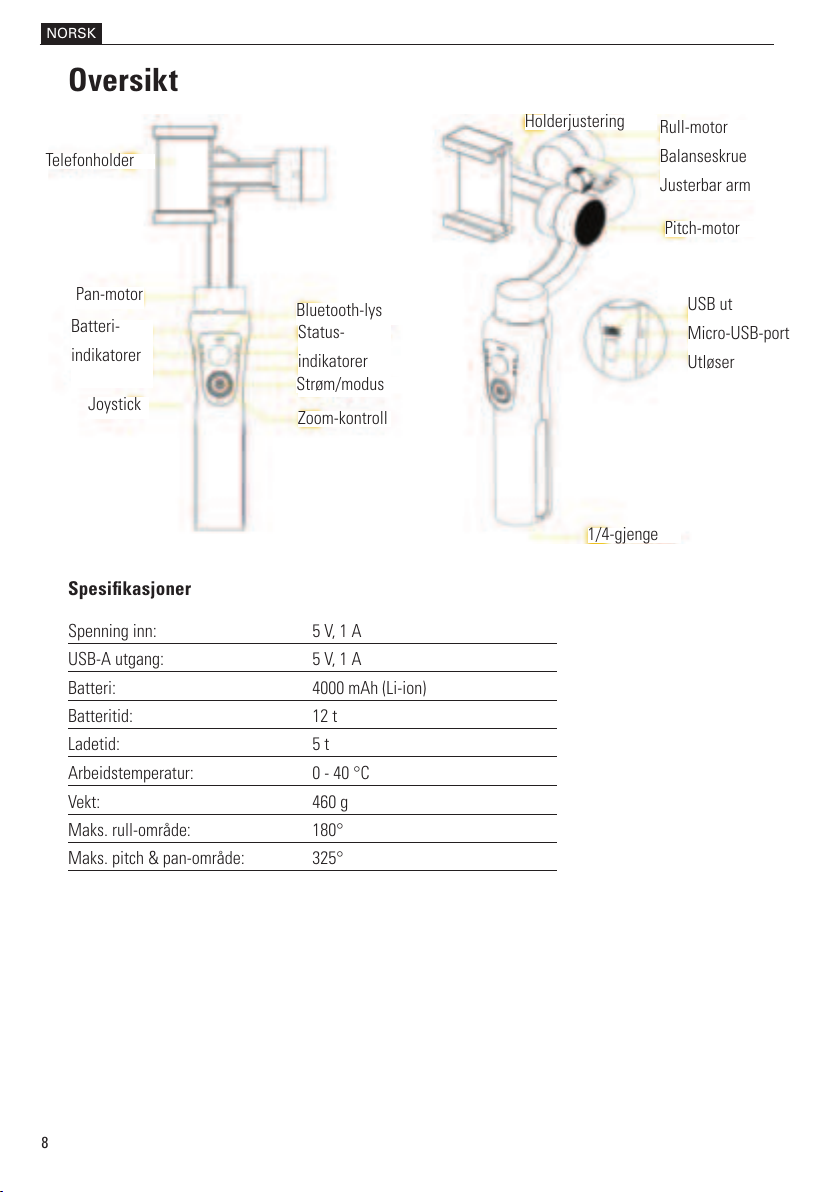

NORSK
Oversikt
Spesikasjoner
Spenning inn: 5 V, 1 A
USB-A utgang: 5 V, 1 A
Batteri: 4000 mAh (Li-ion)
Batteritid: 12 t
Ladetid: 5 t
Arbeidstemperatur: 0 - 40 °C
Vekt: 460 g
Maks. rull-område: 180°
Maks. pitch & pan-område: 325°
Telefonholder
Pan-motor
Batteri-
indikatorer
Joystick
Bluetooth-lys
Status-
indikatorer
Zoom-kontroll
1/4-gjenge
USB ut
Micro-USB-port
Utløser
Pitch-motor
Rull-motor
Balanseskrue
Justerbar arm
Holderjustering
Strøm/modus

9
NORSK
USB-tilkobling
Intern lading
Koble Micro-USB-kabelen fra
stabilisatorens håndtak til en
ekstern strømkilde, for eksempel
en powerbank, for å forlenge
batteritiden.
Mobillading
USB-porten på baksiden av
gimbalens håndtak kan brukes til å
lade mobilen din mens den brukes.
Montering av mobil
Plasser mobilen i festet som vist. Før mobilen til
høyre til den berører tilt-motoren.

10
NORSK

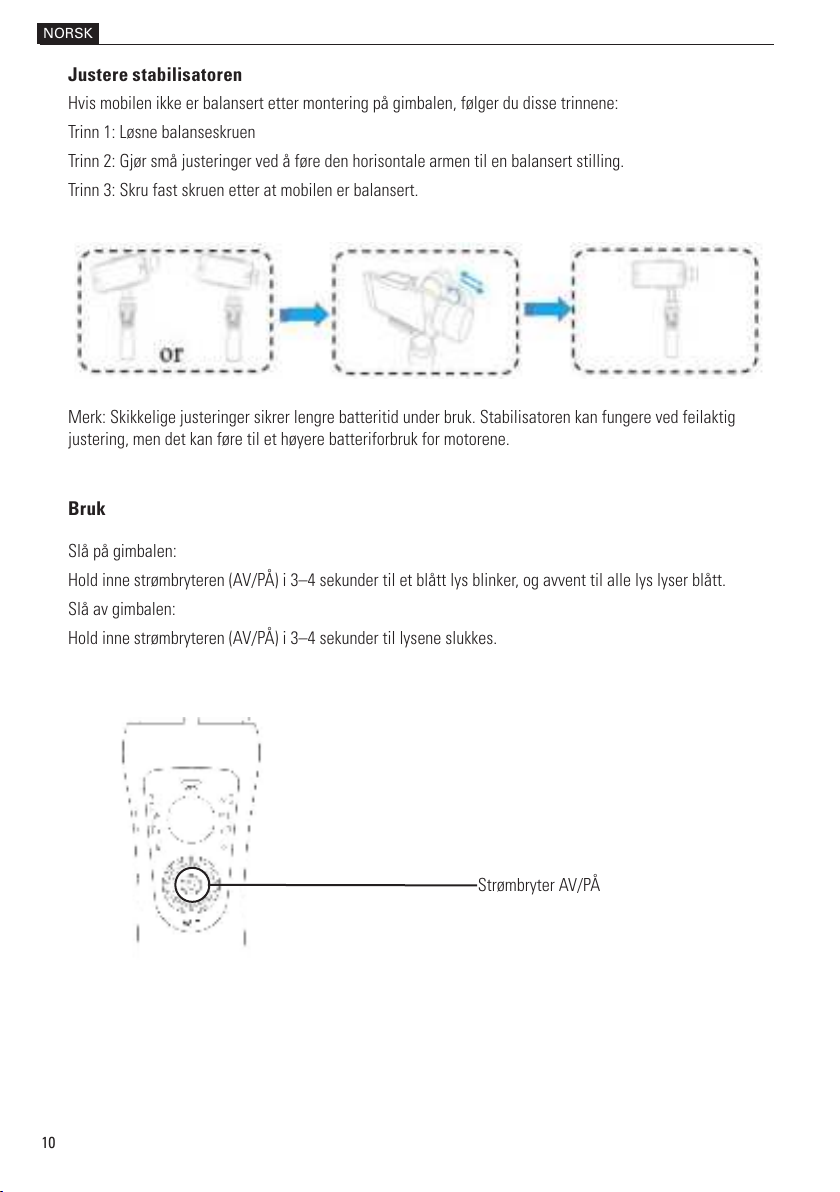

Justere stabilisatoren
Hvis mobilen ikke er balansert etter montering på gimbalen, følger du disse trinnene:
Trinn 1: Løsne balanseskruen
Trinn 2: Gjør små justeringer ved å føre den horisontale armen til en balansert stilling.
Trinn 3: Skru fast skruen etter at mobilen er balansert.
Merk: Skikkelige justeringer sikrer lengre batteritid under bruk. Stabilisatoren kan fungere ved feilaktig
justering, men det kan føre til et høyere batteriforbruk for motorene.
Bruk
Strømbryter AV/PÅ
Slå på gimbalen:
Hold inne strømbryteren (AV/PÅ) i 3–4 sekunder til et blått lys blinker, og avvent til alle lys lyser blått.
Slå av gimbalen:
Hold inne strømbryteren (AV/PÅ) i 3–4 sekunder til lysene slukkes.

11
NORSK

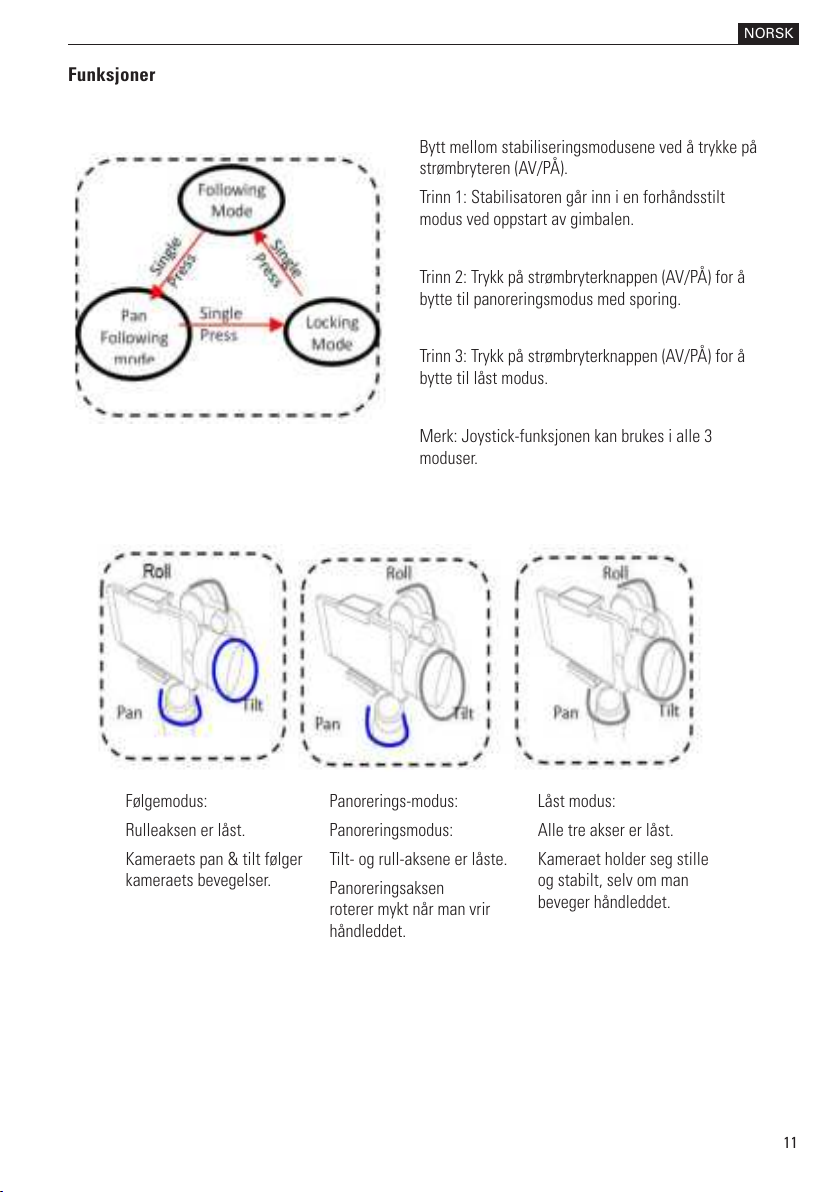

Funksjoner
Bytt mellom stabiliseringsmodusene ved å trykke på
strømbryteren (AV/PÅ).
Trinn 1: Stabilisatoren går inn i en forhåndsstilt
modus ved oppstart av gimbalen.
Trinn 2: Trykk på strømbryterknappen (AV/PÅ) for å
bytte til panoreringsmodus med sporing.
Trinn 3: Trykk på strømbryterknappen (AV/PÅ) for å
bytte til låst modus.
Merk: Joystick-funksjonen kan brukes i alle 3
moduser.
Følgemodus:
Rulleaksen er låst.
Kameraets pan & tilt følger
kameraets bevegelser.
Panorerings-modus:
Panoreringsmodus:
Tilt- og rull-aksene er låste.
Panoreringsaksen
roterer mykt når man vrir
håndleddet.
Låst modus:
Alle tre akser er låst.
Kameraet holder seg stille
og stabilt, selv om man
beveger håndleddet.

12
NORSK

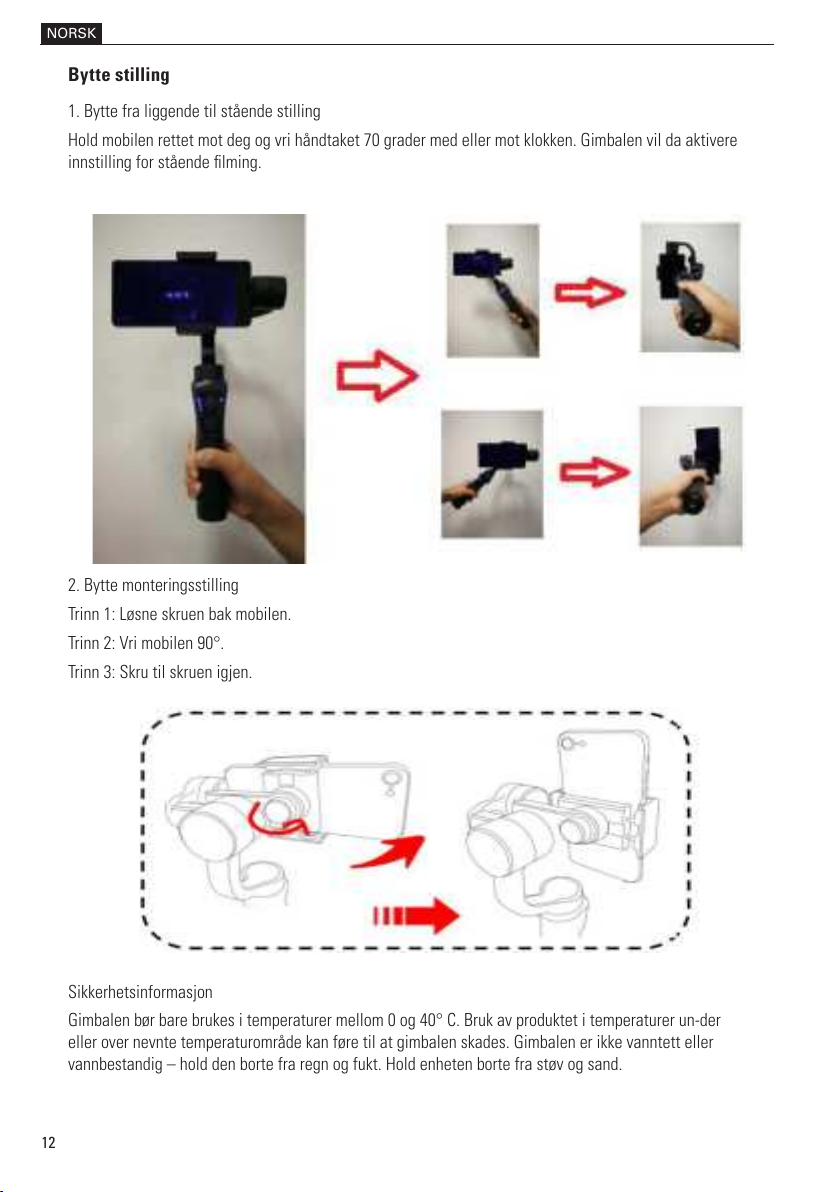

Bytte stilling
1. Bytte fra liggende til stående stilling
Hold mobilen rettet mot deg og vri håndtaket 70 grader med eller mot klokken. Gimbalen vil da aktivere
innstilling for stående lming.
2. Bytte monteringsstilling
Trinn 1: Løsne skruen bak mobilen.
Trinn 2: Vri mobilen 90°.
Trinn 3: Skru til skruen igjen.
Sikkerhetsinformasjon
Gimbalen bør bare brukes i temperaturer mellom 0 og 40° C. Bruk av produktet i temperaturer un-der
eller over nevnte temperaturområde kan føre til at gimbalen skades. Gimbalen er ikke vanntett eller
vannbestandig – hold den borte fra regn og fukt. Hold enheten borte fra støv og sand.

13
NORSK

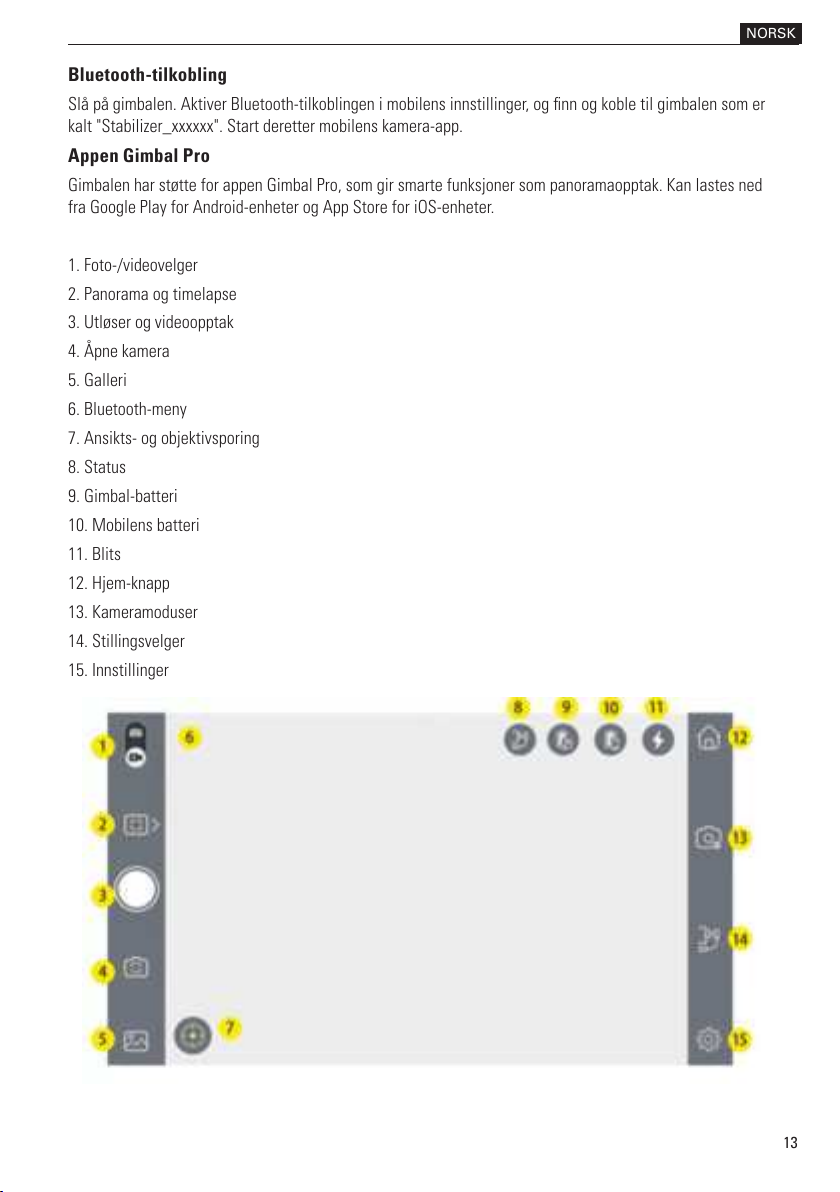

Bluetooth-tilkobling
Slå på gimbalen. Aktiver Bluetooth-tilkoblingen i mobilens innstillinger, og nn og koble til gimbalen som er
kalt "Stabilizer_xxxxxx". Start deretter mobilens kamera-app.
Appen Gimbal Pro
Gimbalen har støtte for appen Gimbal Pro, som gir smarte funksjoner som panoramaopptak. Kan lastes ned
fra Google Play for Android-enheter og App Store for iOS-enheter.
1. Foto-/videovelger
2. Panorama og timelapse
3. Utløser og videoopptak
4. Åpne kamera
5. Galleri
6. Bluetooth-meny
7. Ansikts- og objektivsporing
8. Status
9. Gimbal-batteri
10. Mobilens batteri
11. Blits
12. Hjem-knapp
13. Kameramoduser
14. Stillingsvelger
15. Innstillinger

14
SVENSKA
Överblick
Specikationer
Spänning in: 5 V, 1 A
USB-A utgång: 5 V, 1 A
Batteri: 4000 mAh (Li-ion)
Batteritid: 12 h
Laddningstid: 5 h
Arbetstemperatur: 0 - 40 °C
Vikt: 460 g
Max rull-omfång 180°
Max pitch & pan-omfång 325°
Telefonhållare
Pan-motor
Batteri-
indikatorer
Joystick
Bluetooth-ljus
Status-
indikatorer
Zoom-kontroll
1/4-gänga
USB ut
Micro-USB-port
Slutarknapp
Pitch-motor
Rull-motor
Balansskruv
Justerbar arm
Hållarjustering
Ström/läge

15
SVENSKA

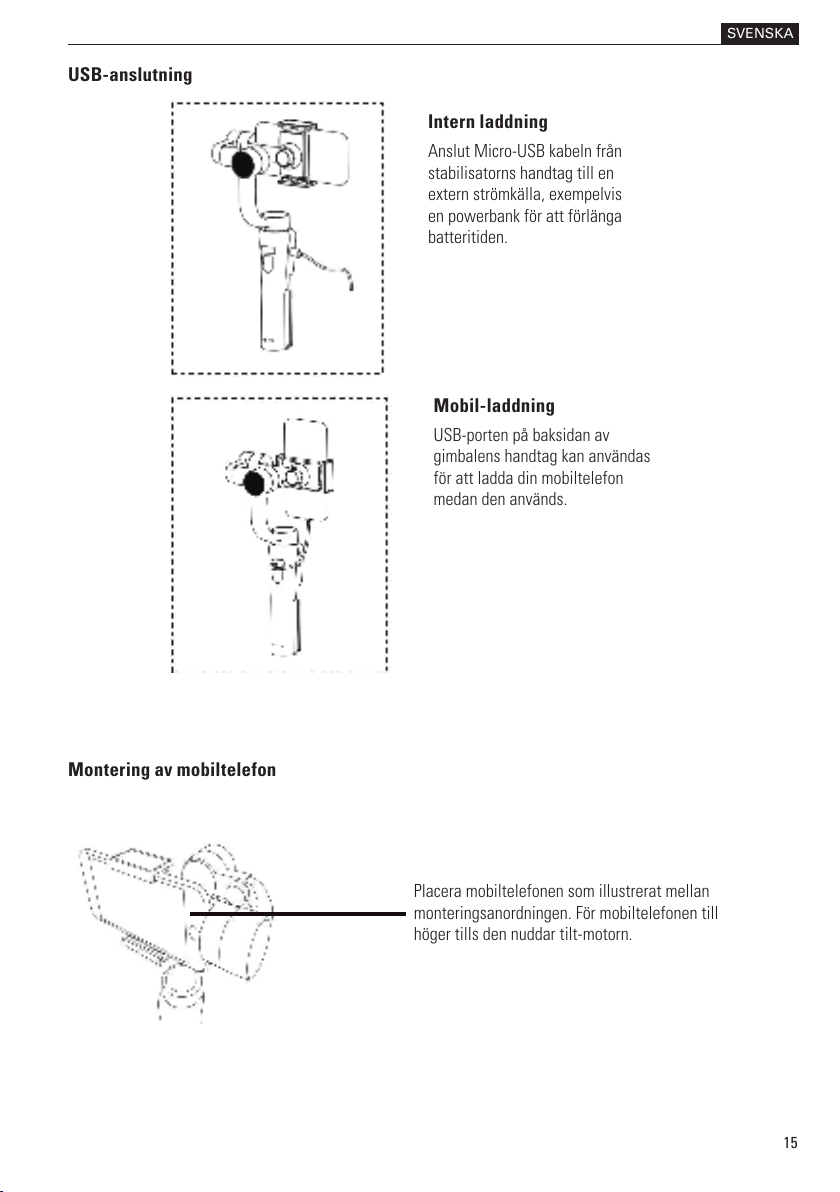

USB-anslutning
Intern laddning
Anslut Micro-USB kabeln från
stabilisatorns handtag till en
extern strömkälla, exempelvis
en powerbank för att förlänga
batteritiden.
Mobil-laddning
USB-porten på baksidan av
gimbalens handtag kan användas
för att ladda din mobiltelefon
medan den används.
Montering av mobiltelefon
Placera mobiltelefonen som illustrerat mellan
monteringsanordningen. För mobiltelefonen till
höger tills den nuddar tilt-motorn.

16
SVENSKA
Justera stabilisatorn
Om mobiltelefonen ej är balanserad efter den är monterad på gimbalen, följ stegen nedanför:
Steg 1: Lossa balanseringsskruven
Steg 2: Gör små justeringar genom att glida den horisontella armen till ett balanserat läge.
Steg 3: Spänn skruven efter mobiltelefonen är balanserad.
Notera: Ordentliga justeringar säkerställer längre batteritid under användning. Stabilisatorn kan fortfarande
fungera vid felaktig justering av balanseringen men kan leda till en högre batteriförbrukning till motorerna.
Användning
Strömbrytare AV/PÅ knapp
Starta gimbalen:
Tryck ned och håll strömbrytare (AV/PÅ) nedtryckt i 3-4 sekunder tills ett blått ljus blinkar och avvakta tills
samtliga lampor lyser blått.
Stäng av gimbalen:
Tryck och håll strömbrytare (AV/PÅ) knappen nedtryckt i 3-4 sekunder tills lamporna släcks.

17
SVENSKA
Funktioner
Växla mellan stabiliseringslägen genom att trycka
på strömbrytarknappen (AV/PÅ).
Steg 1: Stabilisatorn går in i ett förinställt läge vid
uppstart av gimbalen.
Steg 2: Tryck på strömbrytarknappen (AV/PÅ) för att
byta till panoreringsläget med tracking.
Steg 3: Tryck på strömbrytarknappen (AV/PÅ) för att
byta till det låsta läget
Notera: Joystick-funktionen kan användas i samtliga
3 funktioner.
Följeläge:
Rull-axeln är låst.
Kamerans pan och tilt
följer kameran rörelser.
Panorerings-läge:
Tilt och rull-axlarna är
låsta.
Pan-axeln roterar mjukt när
man vrider handleden.
Låst läge:
Alla tre axlar är låsta.
Kameran håller sig stilla
och stabil även fast man rör
handleden.

18
SVENSKA
Byt läge
1. Byt från horisontellt till vertikalt läge
Håll mobiltelefonen riktad mot dig och vrid handtaget 70 grader med- eller moturs, gimbalen kommer då
aktivera vertikala lmningsläget.
2. Byt monteringsläge
Steg 1: Lossa skruven bakom telefonen.
Steg 2: Vrid telefonen 90°
Steg 3. Skruva åt skruven igen.
Säkerhetsinformation
Gimbalen bör bara användas i temperaturer mellan 0 - 40° C. Användning av produkten i temperaturer under
eller ovan nämnt temperaturspann kan resultera i att gimbalen skadas. Gimbalen är inte vattentätt eller
vattentålig, håll den borta från regn och fukt. Håll enheten borta från damm och sand.

19
SVENSKA

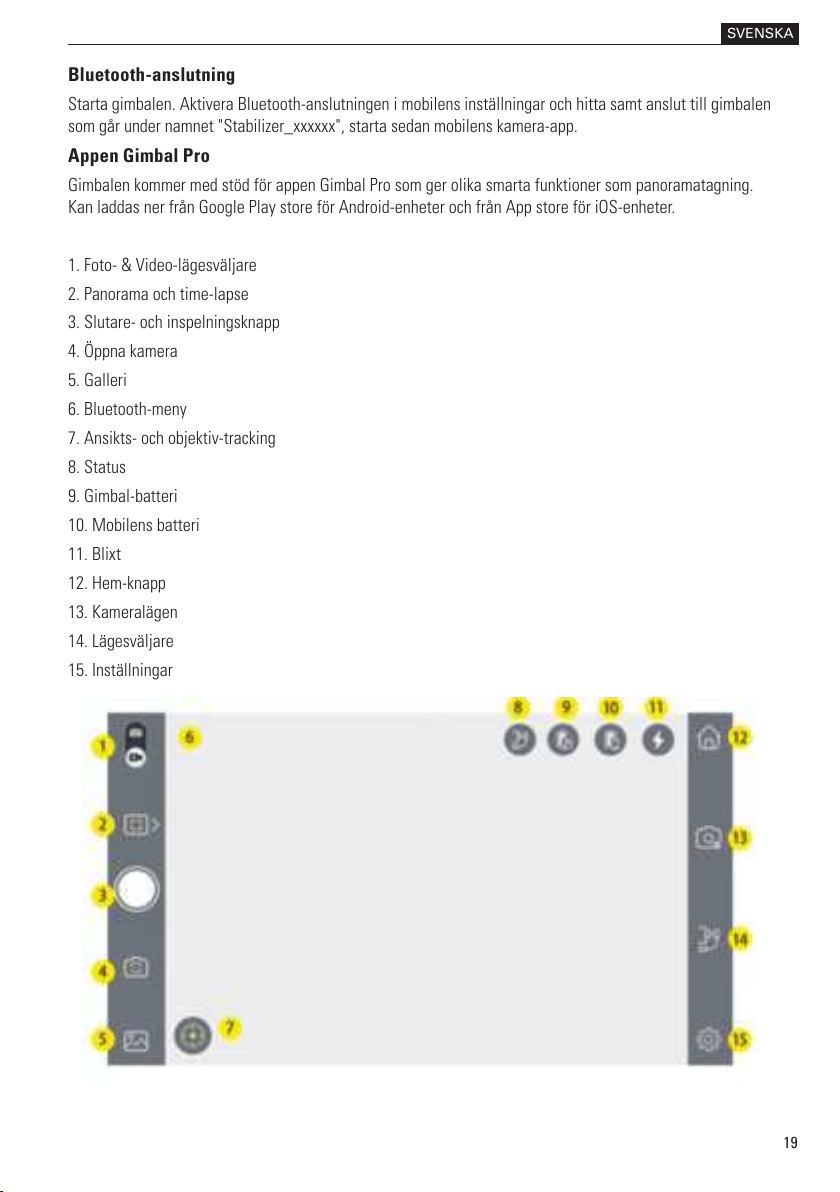

Bluetooth-anslutning
Starta gimbalen. Aktivera Bluetooth-anslutningen i mobilens inställningar och hitta samt anslut till gimbalen
som går under namnet "Stabilizer_xxxxxx", starta sedan mobilens kamera-app.
Appen Gimbal Pro
Gimbalen kommer med stöd för appen Gimbal Pro som ger olika smarta funktioner som panoramatagning.
Kan laddas ner från Google Play store för Android-enheter och från App store för iOS-enheter.
1. Foto- & Video-lägesväljare
2. Panorama och time-lapse
3. Slutare- och inspelningsknapp
4. Öppna kamera
5. Galleri
6. Bluetooth-meny
7. Ansikts- och objektiv-tracking
8. Status
9. Gimbal-batteri
10. Mobilens batteri
11. Blixt
12. Hem-knapp
13. Kameralägen
14. Lägesväljare
15. Inställningar
