MODEL: HMCN 36 FS / 42 FS
VENTILATION
INSTALLATION MANUAL

2
en page 03–10
fr page 11 – 19
es página 20 – 28

3
WARNING
TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK, OR INJURY TO
PERSONS, OBSERVE THE
FOLLOWING:
A. Installation work and electrical wiring
must be done by qualified person(s) in
accordance with all applicable codes
and standards, including fire-related
construction.
B. Sufficient air is needed for proper
combustion and exhausting of gases
through the flue (chimney) of fuel
burning equipment to prevent back-
drafting. Follow the heating equip-
ment manufacturer’s guideline and
safety standards such as those
published by the National Fired
Protection Association (NFPA), and
the American Society for Heating,
Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local
code authorities.
C. When cutting or drilling into wall or
ceiling, do not damage electrical
wiring and other hidden utilities.
D. Ducted fans must always be vented
to the outdoors.
E. Always unplug or disconnect the
appliance from the power supply
before servicing.
F. This unit is designed for indoor use
only. Use this unit only in the manner
intended by the manufacturer.
WARNING
For general ventilating use only. Do not
use to exhaust hazardous or explosive
materials and vapors.
To reduce risk of fire and to properly
exhaust air, be sure to duct air outside.
Do not vent exhaust air into spaces
within walls, ceilings, attics, crawl spaces
or garages.
TO REDUCE THE RISK OF FIRE, USE
ONLY METAL DUCT WORK.
To reduce the risk of fire or electric
shock, do not use the fan with any solid-
state speed control device.
This appliance has been found to be in
compliance with UL 507 Standard for
Electric Fans and CAN/CSA-22.2 No.
113 Canadian Standard for Fans and
Ventilators. It is the responsibility of the
owner and the installer to determine if
additional requirements or standard
apply in specific installation.
SAFETY INSTRUCTIONS
Read All Instructions Before Using the Appliance.
READ AND SAVE THESE INSTRUCTIONS
Parts Needed
❑Tape Measure
❑Phillips Head Screwdriver
❑Duct Tape
❑Ductwork (configuration varies
depending on location; see ”Prior to
installation”).
❑Additional Sheetmetal screws
(as necessary for ductwork installation)
Parts Supplied
❑Appliance assembly (1)
❑Sheetmetal Screws (6)
❑Wood Screws (4)
❑Counter Sink Screws (2)
❑Hardware for brackets on vent (2)
❑Plugs UX6 (6)

4
Fig. 1
GAS ELECTRIC
IMPORTANT INFORMATION
Old appliances are not worthless rubbish.
Valuable raw materials can be reclaimed by
recycling old appliances. Before disposing
of your old appliance, render it unusable.
You received your new appliance in a
protective shipping carton. All packaging
materials are environmentally friendly and
recyclable. Please contribute to a better
environment by disposing of packaging
materials in an environmentally-friendly
manner.
The hood can only be used in exhaust air
mode.
Always mount the hood over the center of
the cooking surface.

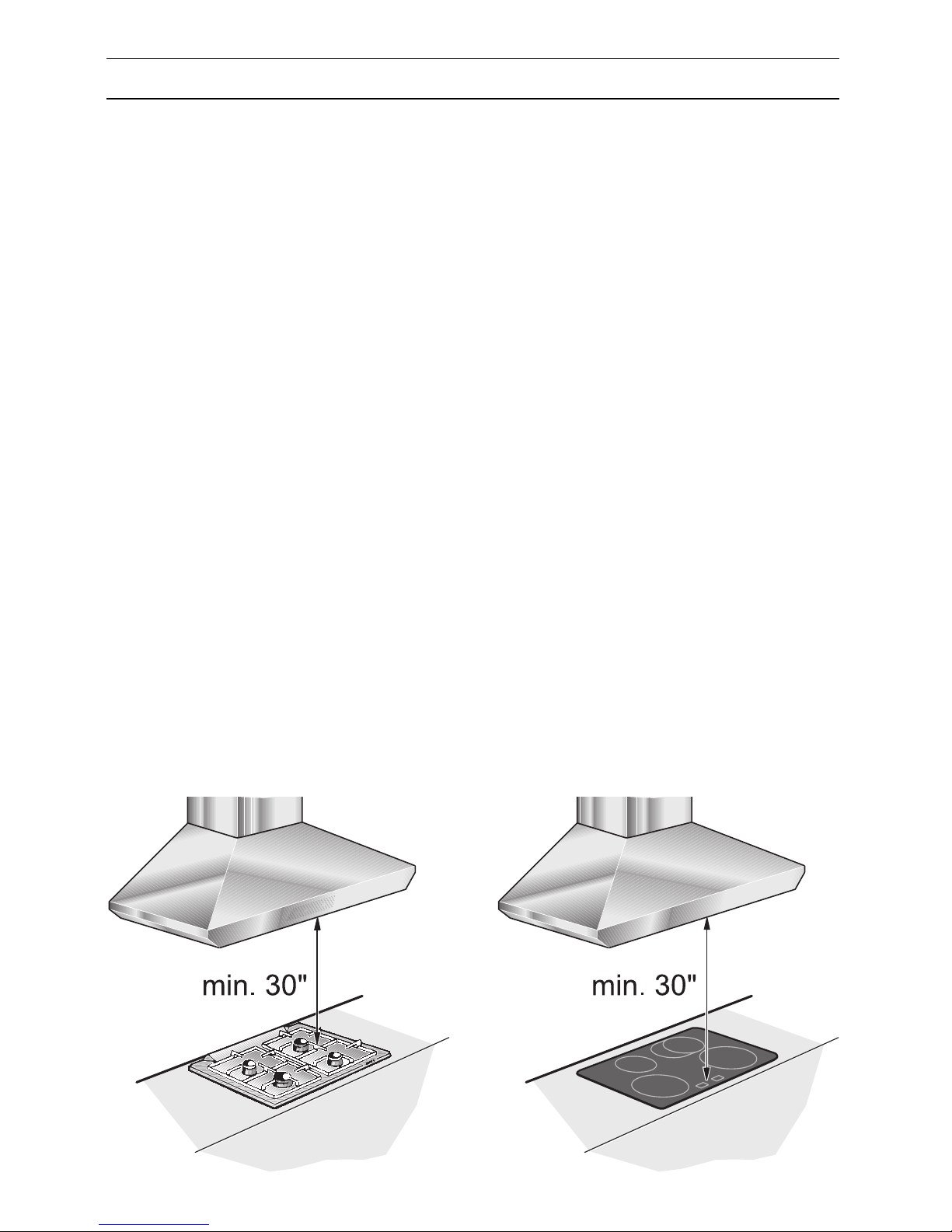

Minimum distance between electric
cooktop and bottom edge of hood: 30”,
Fig. 1.
The hood must not be installed over a
wood or coal burning stove – a potential fire
hazard (e.g. flying sparks) – unless the stove
features a closed, non-removable cover
and all national regulations are observed.
The smaller the gap between the hood and
cooktops, the greater the likelihood that
droplets will form on the underside of the
hood.
Additional information
concerning gas cookers:
When installing gas cooktops, comply with
the relevant national statutory regulations.
Always comply with the currently valid
regulations and installation instructions
supplied by the gas appliance
manufacturer.
Only one side of the hood may be
installed next to a high-sided unit or high
wall. Gap at least 2”.
Minimum distance on gas cooktops
between the upper edge of the grate and
lower edge of the hood: 30”, Fig. 1.

5
The exhaust air is discharged upwards
through a duct or directly through the
outside wall into the open.
DExhaust air should neither be directed
into a smoke or exhaust flue that is currently
used for other purposes, nor into a duct
that is used for ventilating rooms in which
stoves or fireplaces are also located.
Exhaust air may be discharged in
accordance with official and statutory
regulations only (e.g. national building
regulations).
Local authority regulations must be
observed when discharging air into smoke
or exhaust flues that are not otherwise in
use.
DWhen the hood is operated in
exhaust-air mode simultaneously with a
different burner which also makes use of
the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the burner
is installed does not exceed 4 Pa (0.04
mbar).
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the air-intake/
exhaust-air wall box.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
WARNING – Avoid risk of poisoning – If
the air intake to the room is inadequate,
there is a risk of poisoning from combustion
gases which can be drawn back into the
room.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
If the exhaust air is going to be
discharged into the open, a telescopic
wall box should be fitted into the
outside wall.
PRIOR TO INSTALLATION
Step 1: EXHAUST-AIR MODE

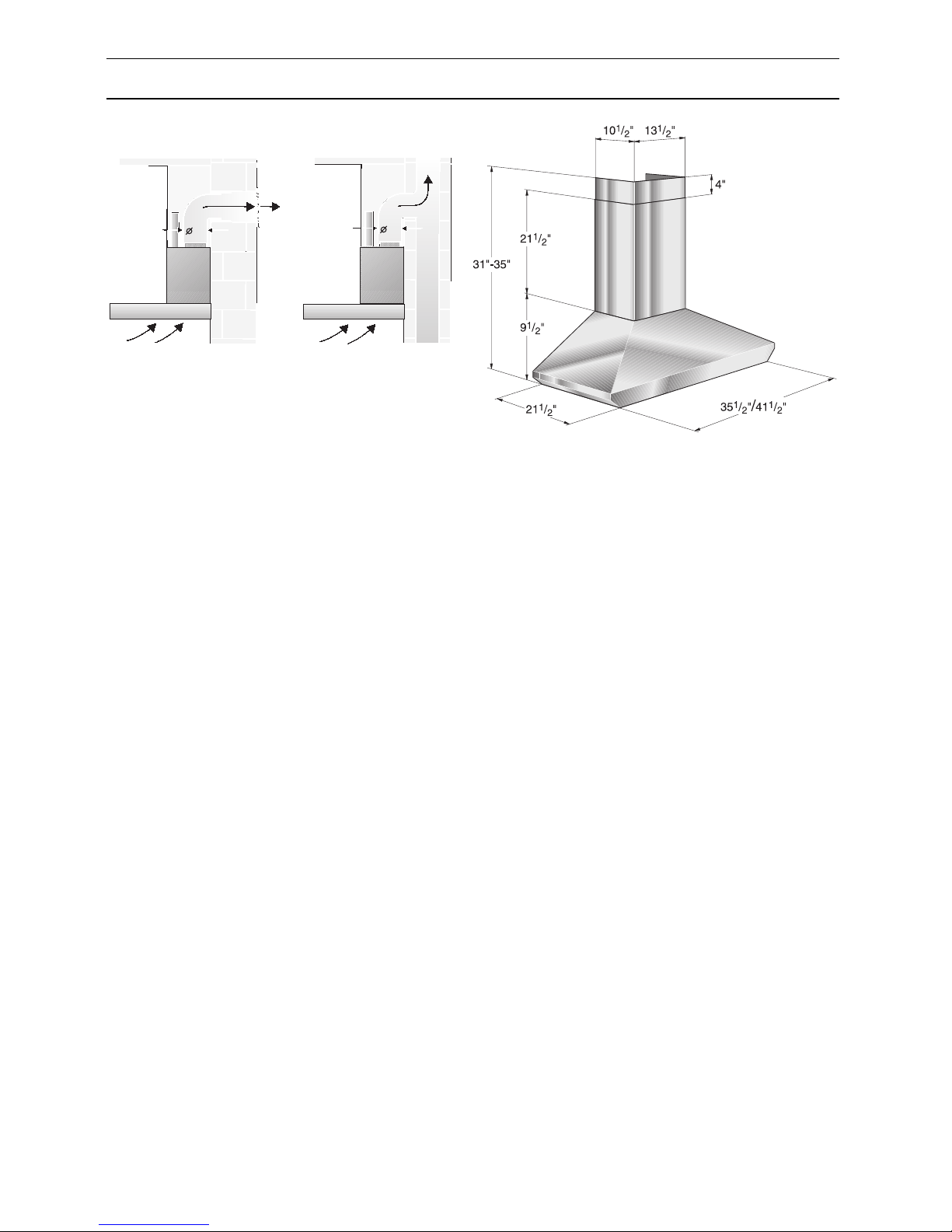

8" 8"

6
For optimum hood efficiency:
❑Short, smooth duct pipe.
❑As few bends in the ducting as possible.
❑Diameter of ducting to be as large as
possible and no tight bends in ducting.
If long, rough exhaust-air ducting,
many ducting bends or smaller pipe
diameters are used, the air extraction
rate will no longer be at an optimum
level and there will be an increase in
noise.
IMPORTANT: The manufacturer of the
hood accepts no liability for
complaints which can be attributed to
the design and layout of the duct-
work.
❑Round pipes:
We recommend
Internal diameter: 8”.
❑Flat ducts must have an internal cross-
section that equates to that of round
pipes.
There should be no sharp bends.
l8” approx. 50.3 inches2
❑If pipes have different diameters:
Insert sealing strip.
❑For exhaust-air mode, ensure that
there is an adequate supply of fresh air.
CONNECTING A l8” EXHAUST-AIR
DUCT:
❑Mount the duct directly onto the air out-
let on the hood.
Step 2: PREPARING THE WALL
❑The wall must be flat and perpendicular.
❑Ensure that the wall is capable of
providing a firm hold for mounting
screws and plugs.
Weight in kg: 23.0
PRIOR TO INSTALLATION

7
Step 3: ELECTRICAL CONNECTION
WARNING: THIS APPLIANCE MUST
BE GROUNDED
The hood should only be connected to a
grounded socket that has been installed
according to relevant regulations.
If possible, site the earthed socket directly
behind the chimney paneling.
❑The grounded socket should be
connected via its own circuit.
❑If the grounded socket is no longer
accessible following installation of the
hood, ensure that there is a permanently
installed disconnector.
Step 4: INSTALL ELECTRICAL
SERVICE
Check your local building codes for proper
method of installation. In the U.S., if there
are no applicable local codes, this unit
should be installed in accordance with the
National Electric Code ANSI/NFPA No. 70,
Current Issue. (In Canada, installation must
be in accordance with the CAN 1- B149.1
and .2 - Installation Codes for Gas Burning
Appliances and/ or local codes).
The appliance must be grounded. In the
event of an electrical short circuit, grounding
reduces the risk of electric shock by
providing an escape wire for the electric
current. This appliance is equipped with a
cord having a grounding wire with a
grounding plug. The plug must be plugged
into an outlet that is properly installed and
grounded.
WARNING – Improper grounding can
result in a risk of electric shock.
Consult a qualified electrician if the
grounding instructions are not completely
understood, or if doubt exists as to whether
the appliance is properly grounded.
Do not use an extension cord. If the power
supply cord is too short, have a qualified
electrician install an outlet near the
appliance.
If it is necessary to wire the hood directly
into the mains:
WARNING – Avoid risk of electrical
shock – If the connecting cable for this
appliance is damaged, the cable must be
replaced by the manufacturer or his
customer service or a similarly qualified
person in order to prevent serious injury to
the user.
ELECTRICAL DATA:
Are to be found on the name plate inside
the appliance after removal of the filter
frame.
WARNING – Avoid risk of electrical
shock – Before undertaking any repairs,
always disconnect the hood from the
electricity supply.
Length of the connecting cable: 511/8”.
This hood corresponds to EC regulations
concerning RF interference suppression.
PRIOR TO INSTALLATION

8

9
Step 5: INSTALLATION
This hood is intended to be mounted onto
the kitchen wall.
1. Remove the grease filter (refer to Opera-
ting Instructions).
2. Draw a line on the wall from the ceiling to
the lower edge of the hood at the center
of the location where the hood is going
to be mounted.
3. Use the template to mark the points on
the wall where the screws will be moun-
ted. In order to make it easier to hook
the hood onto the screws, draw the out-
line of the area where the hood will be
attached.
CAUTION – Ensure that the minimum
distance between the cooktop and the
hood is maintained – 30”. The bottom edge
of the template equates to the lower edge
of the hood.
4. Drill 2x 1/4” ø holes for the upper fixing
bracket and
2x 1/4” ø holes for the lower fixing bracket
and press in wall plugs flush with the
wall.
Note: At least one screw for the mounting
must be installed through a stud.
INSTALLATION

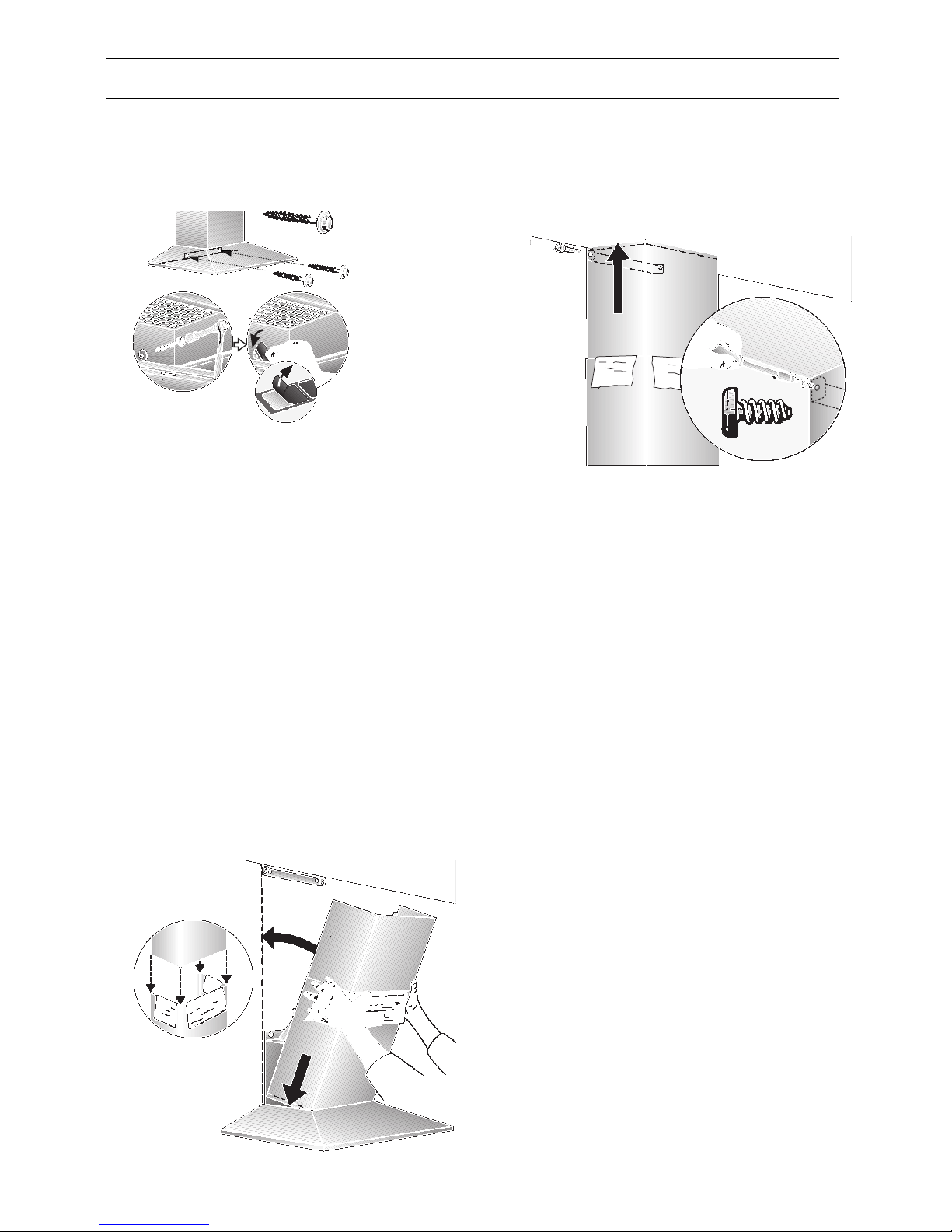

6. Attach the hood.
Adjust the height and align horizontally
with the adjusting screws.
Note: Take into account any special
accessories that are going to be fitted.
5. Attach the 2 enclosed spacers to the
fixing bracket for the flue duct panelling.
Attach the fixing bracket for the
chimney panelling using two hexagon
head cap screws.

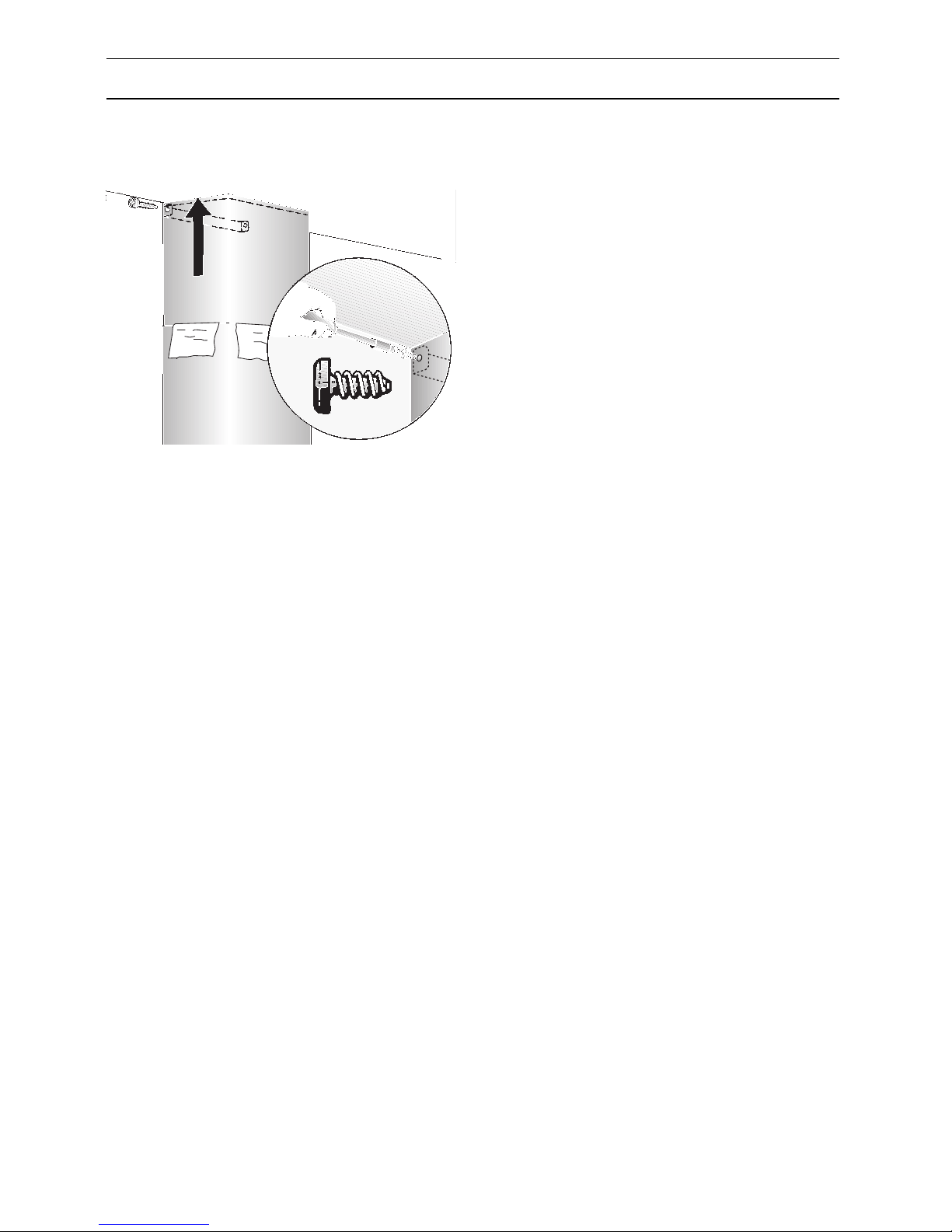

13. Insert the cover panels at an angle and
tilt them back.
14. Slide out the upper section and attach
it to the mounting brackets at the sides
with two screws.
15. Insert the grease filter (refer to
Operating Instructions).
If the vent system does not operate
satisfactorily during any of the above
procedures, review all steps in these
Installation Instructions to ensure that
nothing has been omitted or overlooked.
Also, refer to the Care & Use Manual for
additional information or call Thermador
Customer Support 1-800-735-4328.
07. Screw in lower screws (hex screws).
08. Stick protective film over the holes of
the 2 lower mounting bolts in the
protective grid.
1.
2.
1.
2.
3.
09. Connect up the air outlet pipe.
10. Connect the hood to the electricity
supply.
11. Remove the protective film from the
two flue ducts.
Take care not to damage the
surfaces which are susceptible to
scratches etc.
Warning: The interior walls of the flue
panelling can have sharp edges – Risk of
injury –.
We recommend that you wear gloves when
installing.
12. Push both sections of the flue panelling
together (slots in the upper section
must be pointing downwards) and
insert into the opening in the hood.
Protect the cover panels from
scratches, for example by laying the
template used for marking the wall over
the top edge of the lower section.
INSTALLATION
10

11
Pièces nécessaires
❑Mètre à ruban
❑Tournevis à tête Phillips
❑Ruban à conduit
❑Système de gaines (la configuration
variant selon l’emplacement ; voir
»Avant l’installation «).
❑Vis à tôles suppl,émentaires (au besoin
pour l’installation de conduit)
Pièces incluses
❑Dispositif appareil (1)
❑Vis à métal (6)
❑Vis à bois (4)
❑Vis à tête conique (2)
❑Quincaillerie pour fixations sur évent (2)
❑Chevilles UX6 (6).
AVERTISSEMENT
POUR RÉDUIRE LE RISQUE
D’INCENDIE, DE CHOC ÉLECTRIQUE
OU DE BLESSURES, OBSERVER CE
QUI SUIT:
A. L’installation et le câblage électrrique
doivent être effectués par des
personnes qualifiées conformément à
toutes les normes et codes
applicables, incluant la construction
relative au feu.
B. Siffisamment d’air est nécessaire pour
une combustion appropriée et
l’echappement des gaz par tirage
(cheminée) d’équipement à
combustion pour évier le tirage
arrière. Suivre les directives du
fabricant d’équipement de chauffage
et les normes de sécurité telles celles
fournies par l’Association de
pretection des incendies nationale
(NFPA) et la Société américaine
d’ingénierie de chauffage,
réfrigération et climatisation (ASHRAE)
ainsi que les codes locaux.
C. Au moment de couper ou percer un
mur ou plafond, ne pas endommager
le câblage électriques et autres.
D. Les ventilateurs à conduit doivent
toujours être ventilés vers l’extérieur.
E. Avant toute intervention, pensez à
toujours débrancher l'appareil du
réseau d'alimentation électrique.
F. Cet appareil est conçu pour une
utilisation intérieure seulement. Utiliser
cet appareil de la façon à laquelle il
est destiné par le fabricant.
AVERTISSEMENT
Pour ventilation générale seulement. Ne
pas ventiler des vapeurs ou matériaux
explosifs ou hasardeux.
Pour réduire le risque d’incendie et pour
un échappement d’air approprié,
s’assurer d’acheminer l’air vers
l’extérieur. Ne pas ventiler l’air
d’échappement dans les murs, plafonds,
greniers, espaces fermés ou garages.
POUR RÉDUIRE LE RISQUE
D’INCENDIE, UTILISER DES CONDUITS
EN MÉTAL.
Pour réduire le risque d’incendie ou de
choc élecrique, ne pas utiliser le
ventilateur avec dispositif de contrôle de
vitesse à semi-conducteur.
Cet appareil est conforme avec la norme
UL 507 pour ventilateurs électriques et la
norme canadienne CAN/CSA-22-2
n° 113 pour ventilateurs. Il incombe au
propriétaire et à l’installateur de
déterminer si des normes ou exigences
additionnelles s’appliquent pour une
installation spécifique.
INSTRUCTIONS DE SÉCURITÉ
Lire toutes les instructions avant d’utiliser l’appareil.
LIRE ET CONSERVER CES INSTRUCTIONS

Fig. 1
GAZ ÉLECTRIQUE
INFORMATION IMPORTANTE
Les appareils usagés ne sont pas de déchets
sans valeur. Leur élimination par recyclage
permet de récupérer de précieuses matières
premières. Avant de mettre au rebut un
appareil usagé, rendez-le inutilisable.
Votre nouvel appareil vous a été livré dans
une caisse d'expédition de protection. Tous
les matériaux d'emballage sont respectueux
de l'environnement et peuvent être recyclés.
Veuillez contribuer à un environnement plus
sain en mettant au rebut les matériaux d'em-
ballage dans le respect de l'environnement.
La hotte aspirante ne peut être utilisée qu'en
mode d'évacuation d'air.
Installez la hotte aspirante impérativement au-
dessus du centre de la plaque de cuisson.
Distance minimale entre la plaque
électrique et le bord inférieur de la hotte
aspirante : 30 po., Fig. 1.
N'installez pas la hotte aspirante au-
dessus d'un appareil de cuisson à
combustible solide – générateur d'un risque
d'incendie (par projection d'étincelles p. ex.)
– à moins que l'appareil ne soit muni d'un
couvercle fermé et inamovible, et que le
montage soit effectué dans le respect de la
réglementation nationale.
Plus l'écart entre la hotte aspirante et les pla-
ques chauffantes est faible, plus des goutte-
lettes de condensation sont susceptibles de
s'accumuler sur la face intérieure de la hotte.
Informations supplémentaires
concernant les cuisinières à gaz :
Lorsque vous installez des plaques
chauffantes à gaz, veillez à respecter la
réglementation légale nationale pertinente.
Veillez à toujours respecter la
réglementation en vigueur et la notice
d'installation fournie par le fabricant de
l'appareil à gaz.
Seul un côté de la hotte aspirante peut
être installé près d'une unité ou d'un mur
élevé. Prévoir un écart d'au moins 2 po.
Distance minimale par rapport aux
plaques chauffantes à gaz entre le bord de
la grille et le bord inférieur de la hotte
aspirante : 30 po., Fig. 1.

13
L'air vicié est évacué vers le haut par un
conduit d'aération ou directement à l'air
libre en traversant le mur extérieur.
DL'air vicié ne doit jamais être évacué vers
un conduit de cheminée ou d'évacuation en
service pour d'autres raisons, ni vers un
conduit servant à l'aération de pièces dans
lesquelles se trouvent également des
fourneaux ou des cheminées.
L'air vicié doit être évacué
conformément à la réglementation
officielle et légale seulement (p. ex. la
réglementation nationale du bâtiment).
Si l'air vicié doit être évacué par des
conduits de cheminée ou d'évacuation qui
ne sont pas en service, veuillez respecter la
réglementation des autorités locales.
DLorsque la hotte aspirante est utilisée
en mode d'évacuation d'air simultané-
ment avec un brûleur différent utilisant
également la même cheminée, (tels des
appareils de chauffage au gaz, au fuel ou
au charbon, des chauffe-eau instantanés
ou des
chaudières à eau chaude), veillez
impérativement à ce que l'apport d'air
frais soit suffisant pour assurer la
combustion adéquate du brûleur.
Un fonctionnement sans risque est possible
si la sous-pression dans la pièce où le
brûleur est installé ne dépasse pas 4 Pa
(0,04 mbar).
On peut y parvenir en acheminant l'air
requis pour la combustion à travers des
ouvertures non verrouillables aménagées
par exemple dans les portes ou les
fenêtres, et par le biais d'une ventouse
d'admission/d'évacuation d'air.
Si l'admission d'air est mauvaise, il
existe un risque d'intoxication par les
gaz dégagés lors de la combustion qui
sont réacheminés dans la pièce.
AVERTISSEMENT – Évitez le risque
d'intoxication – Si l'admission d'air dans la
pièce est mauvaise, il existe un risque
d'intoxication par les gaz dégagés lors de la
combustion qui sont réacheminés dans la
pièce.
Remarque : lors de l'évaluation de
l'exigence globale, toujours tenir compte de
l'ensemble des moyens d'aération du
logement. Cette règle ne s'applique pas à
l'utilisation d'appareils de cuisson, comme
les tables de cuisson et les cuisinières.
Si l'air vicié doit être évacué à l'extérieur,
une ventouse télescopique doit être
installée dans le mur extérieur.
AVANT L’INSTALLATION
Étape 1: MODE D’ÉVACUATION D’AIR
8" 8"

14
Pour un rendement optimal de la
hotte aspirante, veillez à ce que :
❑Le conduit d'évacuation soit court et
lisse.
❑Il ait le moins possible de coudes.
❑Il ait le plus fort diamètre et que les
coudes soient les plus arrondis
possibles.
Si l'on utilise des conduits
d'évacuation d'air longs et rugueux,
de nombreux coudes ou des
diamètres de tuyaux plus petits, le
taux d'évacuation d'air sera inférieur
à son niveau optimal, ceci se
traduisant par une augmentation du
bruit.
IMPORTANT : Le fabricant de la hotte
aspirante décline toute responsabilité
pour toute plainte pouvant être
attribuée au design et à l'agencement
du système de conduits.
❑Conduits ronds :
nous recommandons des conduits au
diamètre intérieur de : 8 po.
❑Les conduits plats doivent avoir une
section intérieure équivalente à celle des
conduits ronds.
Il ne doit pas y avoir de coudes en
équerre.
l8 po. env. 50,3 po.2
❑Si les conduits ont des diamètres
différents :
Utiliser du ruban de scellement.
❑Dans le cas d'une utilisation en mode
d'évacuation d'air veillez à ce que
l'apport d'air frais soit suffisant.
RACCORDEMENT D'UN CONDUIT
D'ÉVACUATION D'AIR DE 8 PO. l:
❑Montez le conduit directement sur la
sortie d'air de la hotte.
Étape 2 : PRÉPARATION DU MUR
❑Le mur doit être plat et perpendiculaire.
❑Veillez à ce que le mur puisse supporter
solidement les vis et les pièces
d'ancrage nécessaires à l'installation.
Poids en kg : 23.0
AVANT L’INSTALLATION

15
Étape 3 : BRANCHEMENT
ÉLECTRIQUE
AVERTISSEMENT : CET APPAREIL
DOIT ÊTRE MIS À LA TERRE
La hotte aspirante doit être raccordée
uniquement à une prise électrique avec
mise à la terre montée conformément à la
réglementation pertinente.
Si possible, installez la prise de terre
directement derrière le panneau de
cheminée.
❑La prise de terre doit être raccordée à
son propre circuit.
❑Si la prise de terre n'est plus accessible
après avoir monté la hotte aspirante,
veillez à ce qu'il y ait un sectionneur
permanent installé.
Étape 4 : INSTALLATION DE LA
SERVITUDE ÉLECTRIQUE
Consultez les codes du bâtiment locaux
pour choisir la méthode d'installation qui
convient le mieux. Aux États-Unis, s'il
n'existe aucun code local applicable, cet
appareil doit être installé conformément à
l'édition en cours du Code national de
l'électricité ANSI/NFPA N° 70. (Au Canada,
l'installation doit être conforme aux codes
d'installation CAN 1- B149.1 et .2 – codes
d'installation pour appareils à gaz et/ou
codes locaux).
L'appareil doit être mis à la terre. Dans
l'éventualité d'un court circuit électrique, la
mise à la terre peut réduire le risque de
choc électrique en permettant au courant
de s'échapper. Cet appareil électroménager
est muni d'un cordon possédant un fil avec
une fiche de mise à la terre. La fiche doit
être branchée dans une prise correctement
installée et mise à la terre.
AVERTISSEMENT – Une mise à la terre
défectueuse peut entraîner un risque de
choc électrique.
Si les consignes de mise à la terre ne sont
pas parfaitement comprises, ou en cas de
doute sur la mise à la terre correcte de
l'appareil, consulter un électricien qualifié.
Ne pas utiliser de rallonge. Si le cordon
d'alimentation est trop court, demander à
un électricien qualifié d'installer une prise à
proximité de l'appareil.
S'il est nécessaire de raccorder la hotte
aspirante directement sur le secteur :
AVERTISSEMENT – Évitez le risque de
choc électrique – Si le câble de branche-
ment de cet appareil a été endommagé, il
devra être remplacé par le fabricant ou son
service après-vente ou encore par une
ersonne possédant des qualifications
identiques afin d'éviter que l'utilisateur ne
subisse des blessures graves.
DONNÉES ÉLECTRIQUES :
visibles à l'intérieur de l'appareil sur la
plaque d'identification après retrait du cadre
porte-filtre.
AVERTISSEMENT – Évitez le risque de
choc électrique – Avant toute intervention
sur l'appareil, veillez à toujours débrancher
la hotte aspirante de l'alimentation
électrique.
Longueur du câble de raccordement :
511/8po.
Cette hotte aspirante satisfait la
réglementation de l'UE en matière de
suppression des interférences sur les
fréquences radioélectriques.
AVANT L’INSTALLATION

16

17
Étape 5: INSTALLATION
Cette hotte aspirante est destinée à être
montée sur un mur de cuisine.
1. Enlevez le filtre à graisse (reportez-vous
à la Notice technique d'utilisation).
2. Tirez un trait sur le mur depuis le plafond
jusqu'au bord inférieur de la hotte au
centre de l'emplacement où cette
dernière doit être montée.
3. Utilisez le gabarit pour tracer les repères
de trou sur le mur où les vis doivent être
fixées. Pour suspendre facilement la
hotte sur les vis, dessinez le contour de
l'emplacement où elle doit être installée.
MISE EN GARDE – Veillez à ce que la
distance minimale entre la plaque de
cuisson et la hotte aspirante soit conservée
– 30 po. Le bord inférieur du gabarit doit
correspondre au bord inférieur de la hotte
aspirante.
4. Percer 2 trous de 1/4po. ø pour la
cornière de fixation supérieure et 2 trous
de 1/4de po. ø pour la cornière de
fixation inférieure et enfoncez les
chevilles jusqu'à ce qu'elles soient de
niveau avec le mur.
Remarque : posez au moins une vis de
montage dans une solive.
INSTALLATION
6. Accrochez la hotte. A l'aide des vis de
réglage, ajustez sa hauteur et sa
verticalité.
Remarque: rappellez-vous que vous aurez
peut-être des accessoires spéciaux à
monter.
5. Faites encranter les 2 écarteurs ci-joints
dans la cornière retenant le capotage de
cheminée.
Au moyen de 2 vis hexagonales, visser
les cornières servant à retenir le
capotage de cheminée.

18
1.
2.
1.
2.
3.
09. Raccorder la hotte aux tuyaux.
10. Effectuer le branchement électrique de
la hotte.
11. Retirez la pellicule de plastique
protégeant les deux capots en inox.
Evitez d'endommager les surfaces
lisses en acier inox.
Prudence : les côtés intérieurs des capots
de hotte peuvent présenter des arêtes
vives. Risques de blessures.
Nous recommandons de porter des gants
de protection pendant le montage.
12. Insérer l'un dans l'autre les deux
éléments du capotage-cheminée (les
fentes de l'élément télescopique
supérieur doivent être tournées vers le
bas) puis les introduire dans la découpe
ménagée à cet effet dans la hotte
aspirante.
Evitez de rayer les éléments du
capotage-cheminée au moment de les
introduire l'un dans l'autre. Dans ce
but, placez par exemple le gabarit sur
les arêtes de l'élément inférieur.
INSTALLATION
07. Vissez la vis inférieures
(boulon hexagonales).
08. Collez une par une les pellicules
plastique de protection sur les trous
des 2 vis de fixation inférieures situés
sur la grille protectrice.
13. Introduisez en biais l’ensemble du
capot de cheminée et faites-le basculer
en arrière.

19
INSTALLATION
15. Remettre le filtre à graisse en place (voir
la notice d'utilisation).
Si après avoir terminé les procédures
ci-dessus, le système de ventilation ne
fonctionne pas convenablement, passez en
revue les étapes de cette Notice
d'installation pour vérifier que rien n'a été
omis. Reportez-vous également au Manuel
d'utilisation et d'entretien pour obtenir des
informations supplémentaires ou appelez le
Service à la clientèle de Thermador au
+1-800-735-4328.4328.
14. Soulever l'élément supérieur puis le
visser au moyen de deux vis contre la
cornière de retenue.

20
ADVERTENCIA
PARA REDUCIR EL RIESGO DE FUEGO,
DESCARGAS ELÉCTRICAS O SUFRIR
LESIONES, OBSERVE LO SIGUIENTE:
A. El trabajo de instalación y la instalación
eléctrica deben ser realizados por una
persona calificada de acuerdo con
todos los códigos y normas aplicables,
incluyendo los códigos de construcción
con respecto a incendios.
B. Se necesita suficiente aire para lograr
una combustión apropiada y para sacar
los gases a través de la chimenea del
quemador de gas combustible para
evitar el reflujo. Siga las pautas del
fabricante del calentador y las normas
de seguridad, tal como las que fueron
publicadas por la Asociación Nacional
de Protección contra Fuegos (NFPA) y
la Sociedad Americana para Ingeniería
de Calefacción, Refrigeración y Aire
Acondicionado (ASHRAE) y de las
autoridades locales.
C. No dañe el cableado eléctrico y otras
instalaciones ocultas cuando corte o
perfore la pared o el techo.
D. Ventiladores entubados deben ser
ventilados hacia el exterior.
E. Siempre desenchufe o desconecte el
electrodoméstico de la fuente de
alimentación eléctrica antes de realizar
el servicio técnico.
F. Esta unidad fue diseñada para uso
exclusivo en interiores. Use esta unidad
solamente para el uso intencionado por
el fabricante.
ADVERTENCIA
Solamente para uso de ventilación
general. No se debe usar para extraer
materiales y vapores peligrosos o
explosivos.
Para reducir el riesgo de fuego y para
exraer el aire correctamente, asegúrese de
conducir el aire hacia el exterior. No
extraiga el aire de escape a espacios
dentro de paredes, techos, áticos,
espacios para arrastrarse o garajes.
PARA REDUCIR EL RIESGO DE FUEGO,
UTILICE SOLAMENTE DUCTOS DE
METAL.
Para reducir el riesgo de un fuego o de
una descarga eléctrica, no use el
ventilador con un regulador de velocidad
de esado sólido.
Este aparato cumple con la norma UL 507
para ventiladores eléctricos y la norma
canadiense CAN/CSA-22.2 No. 113 para
ventiladores. Es la responsabilidad del
propietario y del instalador determinar si
aplican requerimientos o normas adiciona-
les en instalaciones específicas.
INSTRUCCIONES DE SEGURIDAD
Lea todas las instrucciones antes de usar el aparato.
LEA Y GUARDE ESTAS INSTRUCCIONES
Piezas necesarias
❑Cinta métrica
❑Destornillador con cabeza Phillips
❑Cinta para ductos
❑Conducto (la configuración varía según
el luga; para ”Antes de la instalación”).
❑Tornillos autorroscantes adicionales (la
cantidad necesaria para la instalación
del conducto)
Piezas incluidas
❑Conjunto del electrodoméstico (1)
❑Tornillos autorroscantes (6)
❑Tornillos para madera (4)
❑Tornillos avellanados (2)
❑Elementos de sujeción para soportes en la
ventilación (2)
❑Tacos UX6 (6)
