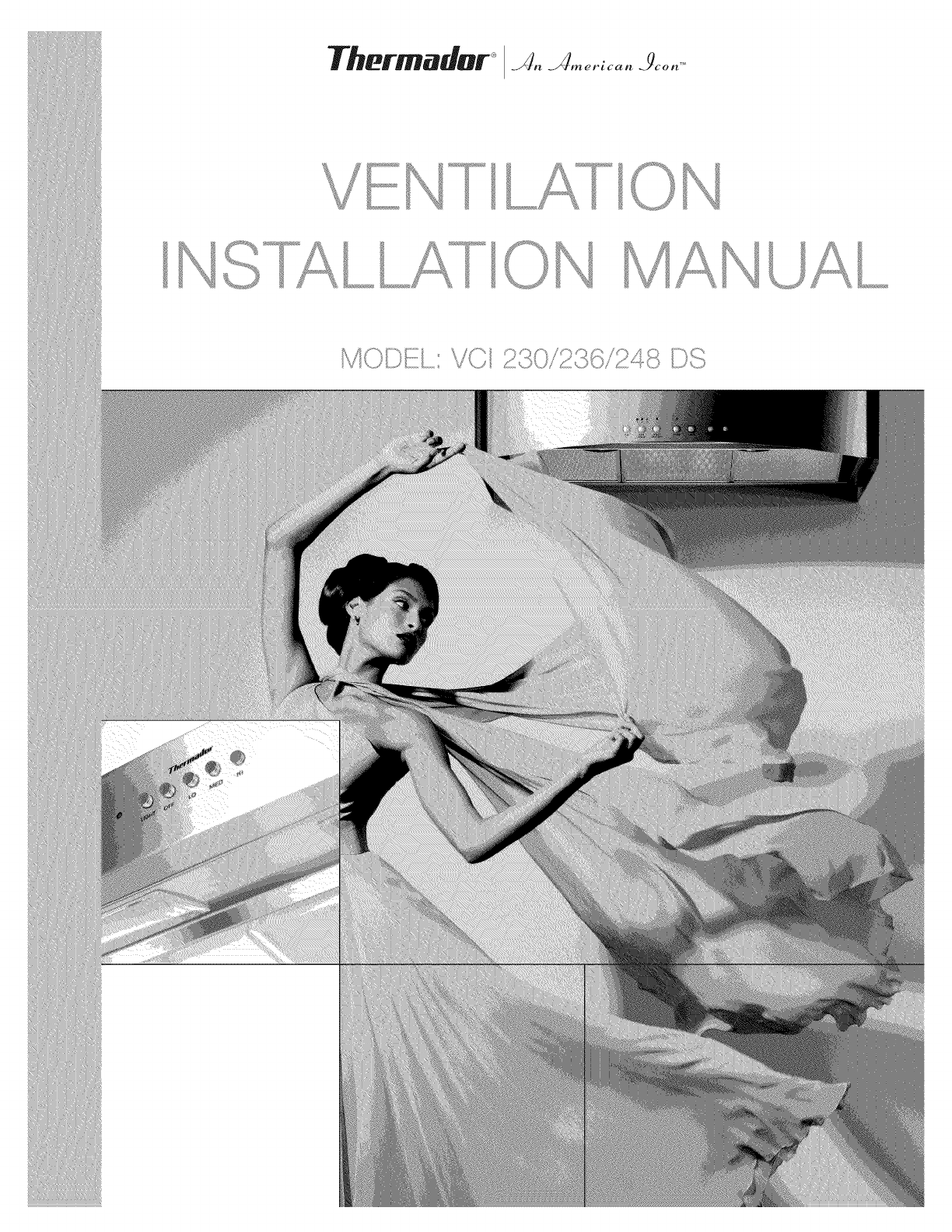

Thermador VCI 230 DS User manual

Thermador: An American eon
B ¥ inp pete %,
| A INI
| — % %
i LEB ME ‘4h i i "ey ar i ay
e 4 g lit, ROUSE UTI pO ee, ¥ y
PROTOS ifNAT
, y "Ean y % y
% ay, %
ou Seng Sengghh J
A
ah
ie
Ha
Hi
a
inn

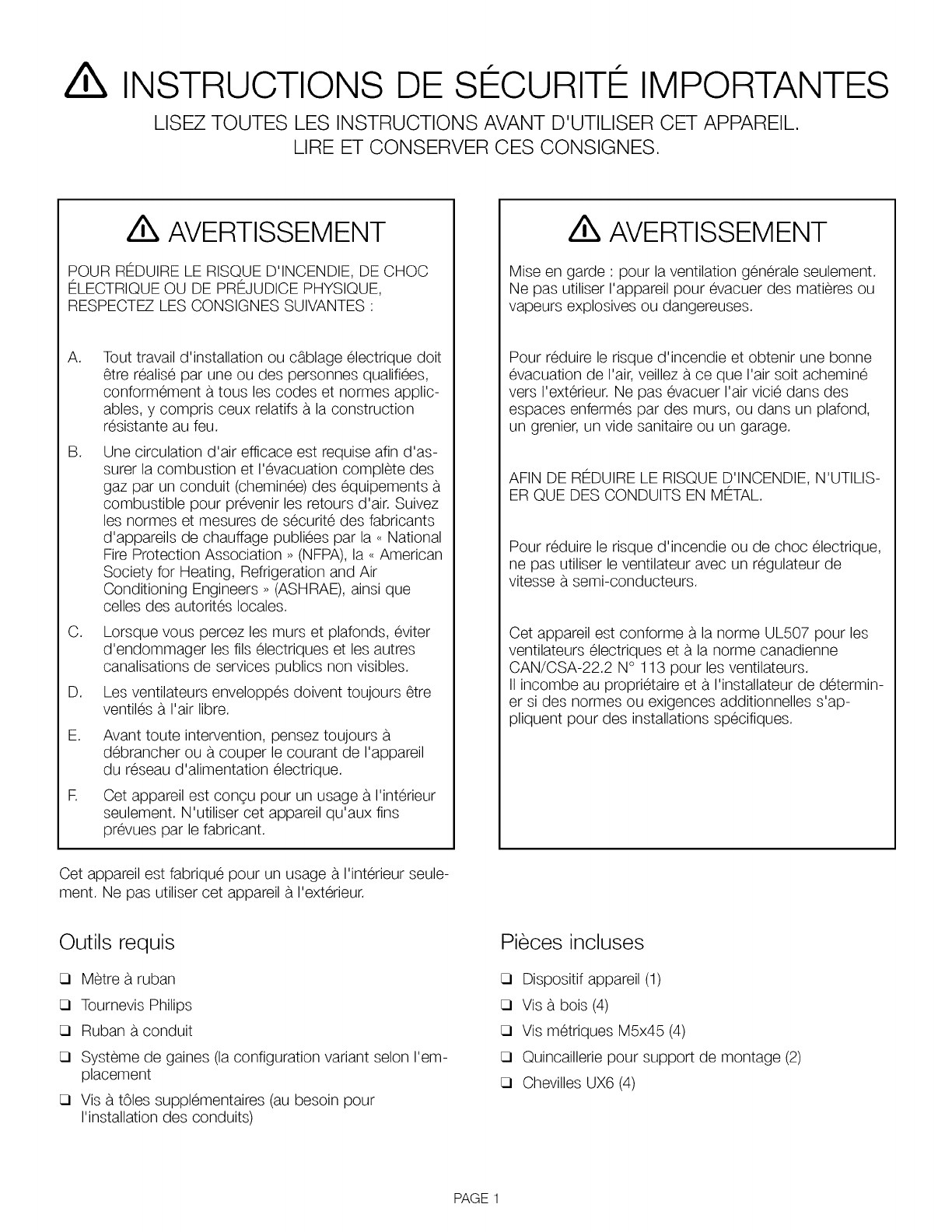

Z\ IMPORTANT SAFETY INSTRUCTIONS
Read All Instructions Before Using the Appliance.
READ AND SAVE THESE INSTRUCTIONS.
Z\ WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOW-
ING:
Installation work and electrical wiring must be
done by qualified person(s) in accordance with
all applicable codes and standards, including fire-
related construction.
Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of
fuel burning equipment to prevent backdrafting.
Follow the heating equipment manufacturer’s
guideline and safety standards such as those pub-
lished by the National Fire Protection Association
(NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers
(ASHRAE)}, and the local code authorities.
When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
Ducted fans must always be vented to the out-
doors.
Always unplug or disconnect the appliance from
the power supply before servicing.
F. This unit is designed for indoor use only.
Use this unit only in the manner intended by the
manufacturer.
Z\ WARNING
Caution: For general ventilating use only. Do not use to
exhaust hazardous or explosive materials and vapors.
To reduce risk of fire and to properly exhaust air, be
sure to duct air outside. Do not vent exhaust air into
spaces within walls, ceilings, attics, crawl spaces or
garages.
TO REDUCE THE RISK OF FIRE, USE ONLY METAL
DUCTWORK.
To reduce the risk of fire or electric shock, do not use
the fan with any solid-state speed control device.
This appliance has been found to be in compliance with
UL507 Standard for Electric Fans and CAN/CSA-22.2
No. 113 Canadian Standard for Fans and Ventilators.
It is the responsibility of the owner and the installer to
determine if additional requirements or standards apply
in specific installations.
To reduce the risk of fire and electrical shock, install this
rangehood only with blowers manufactured by BSH see
page 2.
This unit is manufactured for indoor use only. Do not use
this unit outdoors.
Tools Needed
QO) Tape measure
Philios Screwdriver
Duct tape
Ductwork (configuration varies depending on location)
Cooo Additional sheet metal screws (as necessary for
ductwork installation)
PAGE 1
Parts Included
QO) Appliance assembly (1)
QO) Wood screws (4)
QO) Metrical screws M5x45 (4)
Q) Hardware for mounting brackets (2)
QO) Plugs UX6 (4)

VT1 610 D VTI 610 D
VTI 1010 D
VTR 630 D VTR 1500
VTR 1080 D (+ Accessories)
VTR 1500
VTR 1830 E
Accessories
BeLay clean AGT
SHBTORS ITER.
Thermador
Wired Remote Control VCI 2 REM
BAFFLT-30
BAFFLT-36
BAFFLT-48
PAGE 2

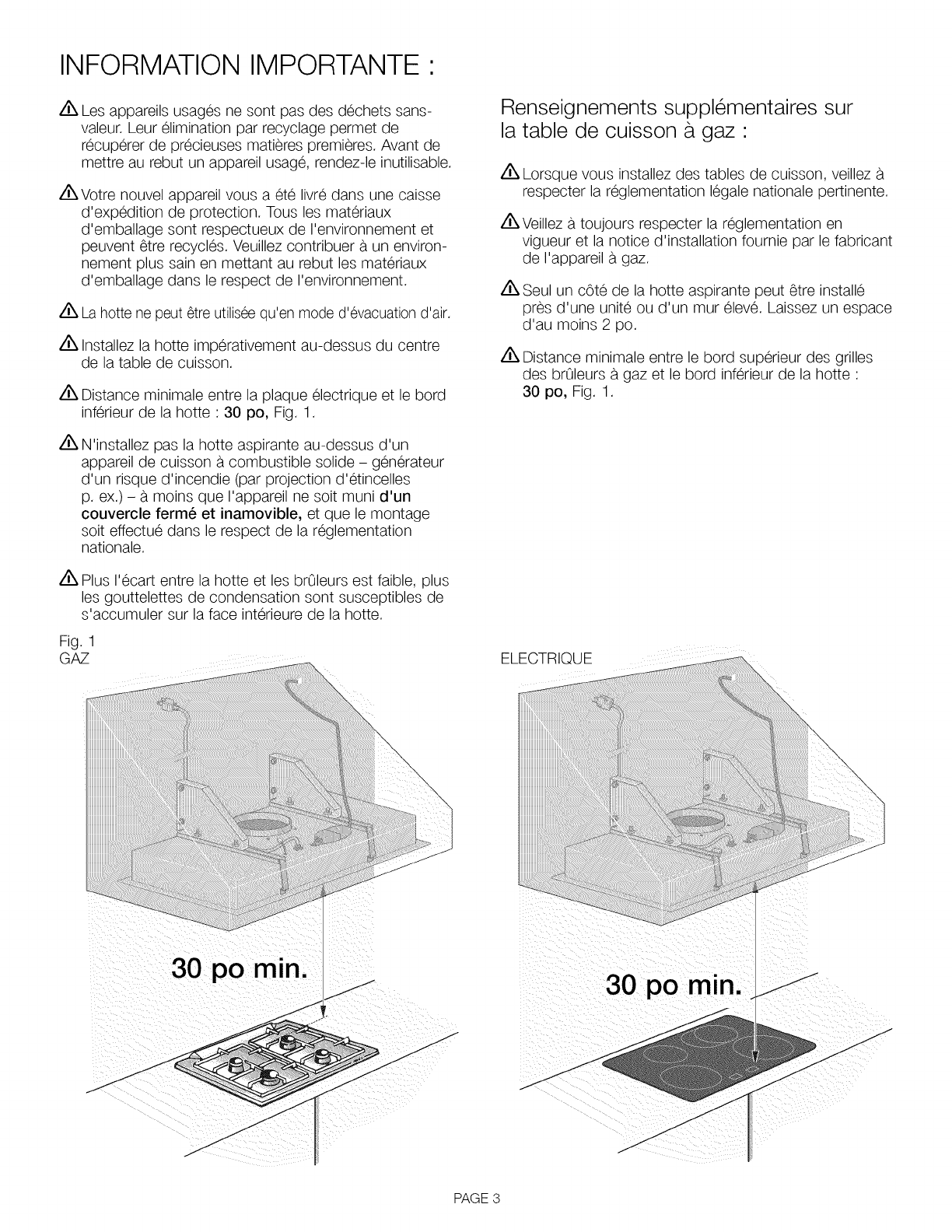

IMPORTANT INFORMATION:
Aold appliances are not worthless junk. Valuable raw
materials can be reclaimed by recycling old appliances.
Before disposing of your old appliance, render it unusable.
AX You received your new appliance in a protective
shipping carton. All packaging materials are environmen-
tally friendly and recyclable. Please contribute to a better
environment by disposing of packaging materials in an
environmentally-friendly manner.
A\ The hood can only be used in exhaust air mode.
A Always mount the hood over the center of the cook-
top.
A\ Minimum distance between electric cooktop and
bottom edge of hood: 30” mm, Fig. 1.
Z\The extractor hood must not be installed over a solid
fuel cooker — a potential fire hazard (e.g. flying sparks) —
unless the cooker features a closed, non-removable
cover and all national regulations are observed.
A\ The smaller the gap between the hood and burners,
the greater the likelihood that droplets will form on the
underside of the hood.
Fig. 1
GAS
PAGE 3
Additional gas cooktop information:
A\ When installing gas cooktops, comply with the relevant
national statutory regulations.
A\ Aways comply with the currently valid regulations and
installation instructions supplied by the gas appliance
manufacturer.
A\ only one side of the hood may be installed next to a
high-sided unit or high wall. Leave a gap of at least 2”.
Z\ Minimum distance between the upper edge of the gas
burner grates and lower edge of the hood: 30”, Fig. 1.
ELECTRIC
min. 30”

BEFORE INSTALLATION
EXHAUST-AIR MODE
The exhaust air is discharged upwards through a duct or
directly through an exterior wall to the outdoors.
x= Exhaust air should neither be directed into a smoke or
exhaust flue (chimney) that is currently used for other pur-
poses nor into a duct that is used for ventilating rooms in
which stoves or fireplaces are also located.
Exhaust air may be discharged in accordance with
official and statutory regulations only (e.g. national
building regulations).
Local government regulations must be observed when
discharging air into smoke or exhaust flues that are not
otherwise in use.
x= When the extractor hood is operated in exhaust-air
mode simultaneously with a different heating system
that also makes use of the same chimney (such as
gas, oil or coal-fired heaters, continuous-flow heaters, hot-
water boilers), care must be taken to ensure that there is
an adequate supply of fresh air, which will be needed
by the heating system for combustion.
Safe operation is possible provided that the negative pres-
sure in the room where the heating system is installed
does not exceed 4 Pa (0.04 mbar).
This can be achieved if combustion air can flow through
non-lockable openings, such as doors, windows and
through the air-intake/exhaust-air wall box.
WARNING - Avoid risk of poisoning -— If the air intake
is inadequate, there is a risk of poisoning from com-
bustion gases that are drawn back into the room.
Note: When assessing the overall requirements, the com-
bined ventilation system for the entire household must be
taken into consideration. This rule does not apply to the
use of cooking appliances, such as cooktops and ovens.
Unrestricted operation is possible if the extractor hood is
used in recirculating mode - with activated carbon filters.
If the exhaust air is going to be discharged to the out-
doors, a telescopic wall box should be fitted into the out-
side wall.
PAGE 4
For optimum hood efficiency:
Q Short, smooth ductwork.
Q) As few bends in the ductwork as possible.
Q! Diameter of ductwork to be as wide as
possible with no tight bends in Guctwork.
If using long, rough exhaust-air ductwork, several
duct elbows or ductwork with a narrower diameter,
the rate of air extraction will no longer be at an
optimum level and there will be an increase in
noise.
IMPORTANT: The manufacturer of the hood
accepts no liability for complaints which can be
attributed to the design and layout of the duct-
work.
Round duct sections:
Recommended
internal diameter: 6”/10”.
Flat ducts must have an internal cross-section equal
to that of round duct sections.
Minimum @ 6” approx. 28.3 inches’.
If ducts have different diameters:
insert sealing strip for transition.
For exhaust-air mode, ensure that there is an
acequate supply of fresh air.

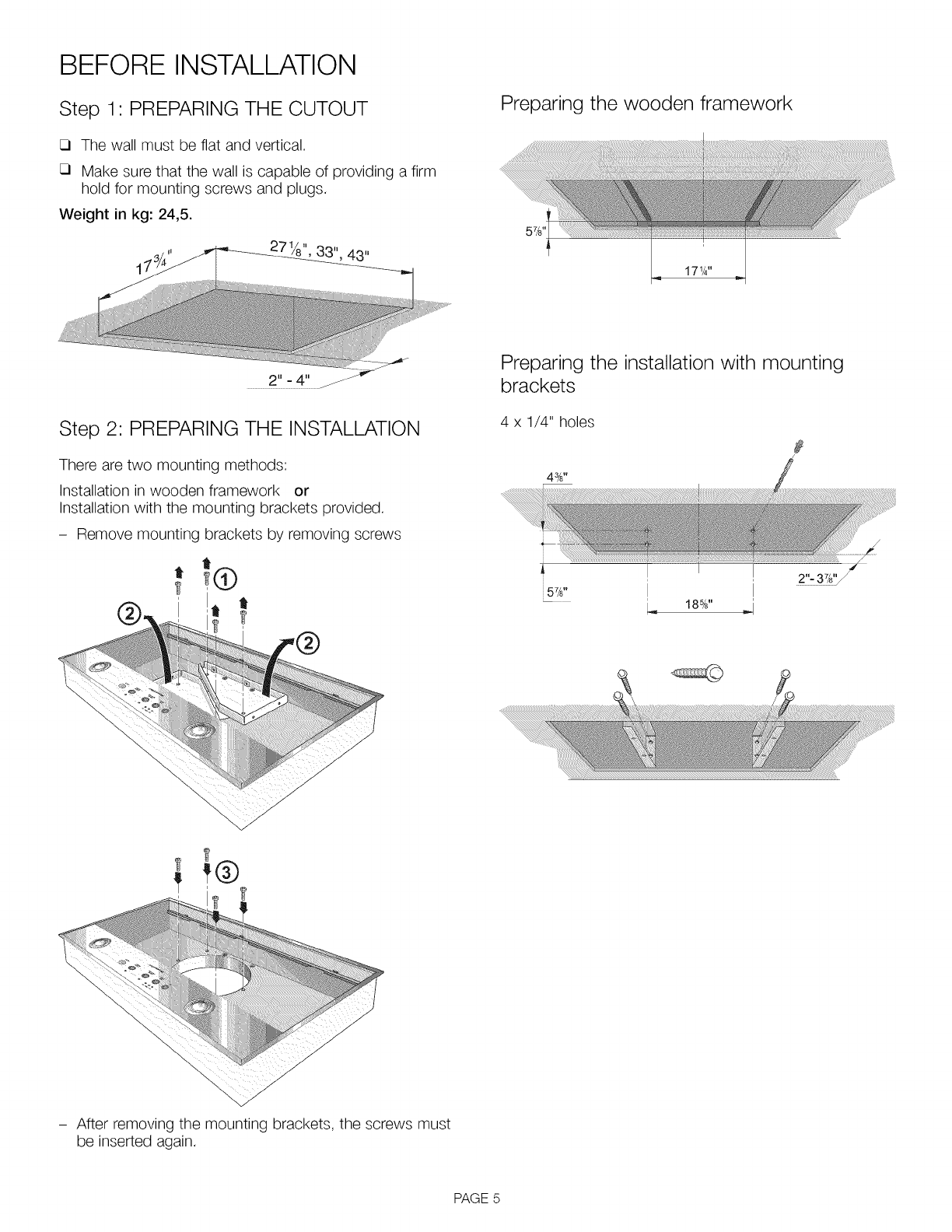

BEFORE INSTALLATION
Step 1: PREPARING THE CUTOUT Preparing the wooden framework
LY The wall must be flat and vertical.
Q! Make sure that the wall is capable of providing a firm
hold for mounting screws and plugs.
Weight in kg: 24,5.
174"
Preparing the installation with mounting
brackets
Step 2: PREPARING THE INSTALLATION 4 x 1/4" holes
There are two mounting methods:
Installation in wooden framework or
Installation with the mounting brackets provided.
— Remove mounting brackets by removing screws
‘0 we.
|
¢
i -
| t : 1858
— After removing the mounting brackets, the screws must
be inserted again.
PAGE 5

Step 3: ELECTRICAL CONNECTION
Z\ WARNING: THIS APPLIANCE MUST BE
GROUNDED
The hood should only be connected to a grounded socket
that has been installed according to relevant regulations.
if possible, place the grounded socket cirectly behind the
chimney paneling. Attach the grounded socket as close to
the appliance as possible and in an accessible location.
Q) The grounded socket should be connected to its own
circuit.
Q) if the grounded socket is no longer accessible follow-
ing installation of the extractor hood, make sure that
an electrical switch is permanently installed for turning
off the appliance.
ELECTRICAL INSTALLATION
Check your local building codes for proper method of
installation. In the U.S., if there are no applicable local
codes, this unit should be installed in accordance with the
National Electric Code ANSI/NFPA No. 70, Current Issue.
(In Canada, installation must be in accordance with the
CAN 1- 8149.1 and .2 - Installation Codes for Gas
Burning Appliances and/or local codes).
The appliance must be grounded. In the event of an
electrical short circuit, grounding reduces the risk of
electric shock by providing a wire that allows the electric
current to escape. This appliance has a cord with a
ground wire and grounded plug. The plug must be
plugged into an outlet that is properly installed and
grounded.
Ay WARNING — Improper grounding can result in risk of
electric shock.
Consult a qualified electrician if the grounding instructions
are not completely understood, or if doubt exists as to
whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord is
too short, have a qualified electrician install an outlet near
the appliance.
If direct wire installation of the extractor hood is nec-
essary:
rN WARNING -— Avoid risk of electrical shock — if the con-
necting cable for this appliance is damaged, the cable
must be replaced by the manufacturer or his customer
service or a similarly qualified person in order to prevent
serious injury to the user.
ELECTRICAL DATA:
Data is located on the name plate inside the appliance
after removal of the filter frame.
ZX\WARNING - Avoid risk of electric shock — Before
undertaking any repairs, always unplug the extractor hood
from the power supply.
Length of the connecting cable: 55”.
This extractor hood corresponds to EC regulations con-
cerning RF interference suppression.
PAGE 6

Step 4: CONNECTING THE UNIT
Ay There are two operating modes:
with flange mounted blower or
with external blower
Operating mode with flange mounted blower
Ay in combination with VTI 610 D only.
Remove blower assembly pipe socket.
Remove hood pipe socket.
Keep the screws!
Match the hood exhaust opening with the blower intake
opening. Mount the blower by using the initial holes and
reinserting the ductwork screws.
PAGE 7
Operating mode with external blower
in combination with VT1 6710 D, VTi 10170 D, VTR 630 D,
VTR 1030 D, VTR 1500 only.
if a Wired Remote Control (VCI 2 REM) is being used,
refer to remote control instructions.

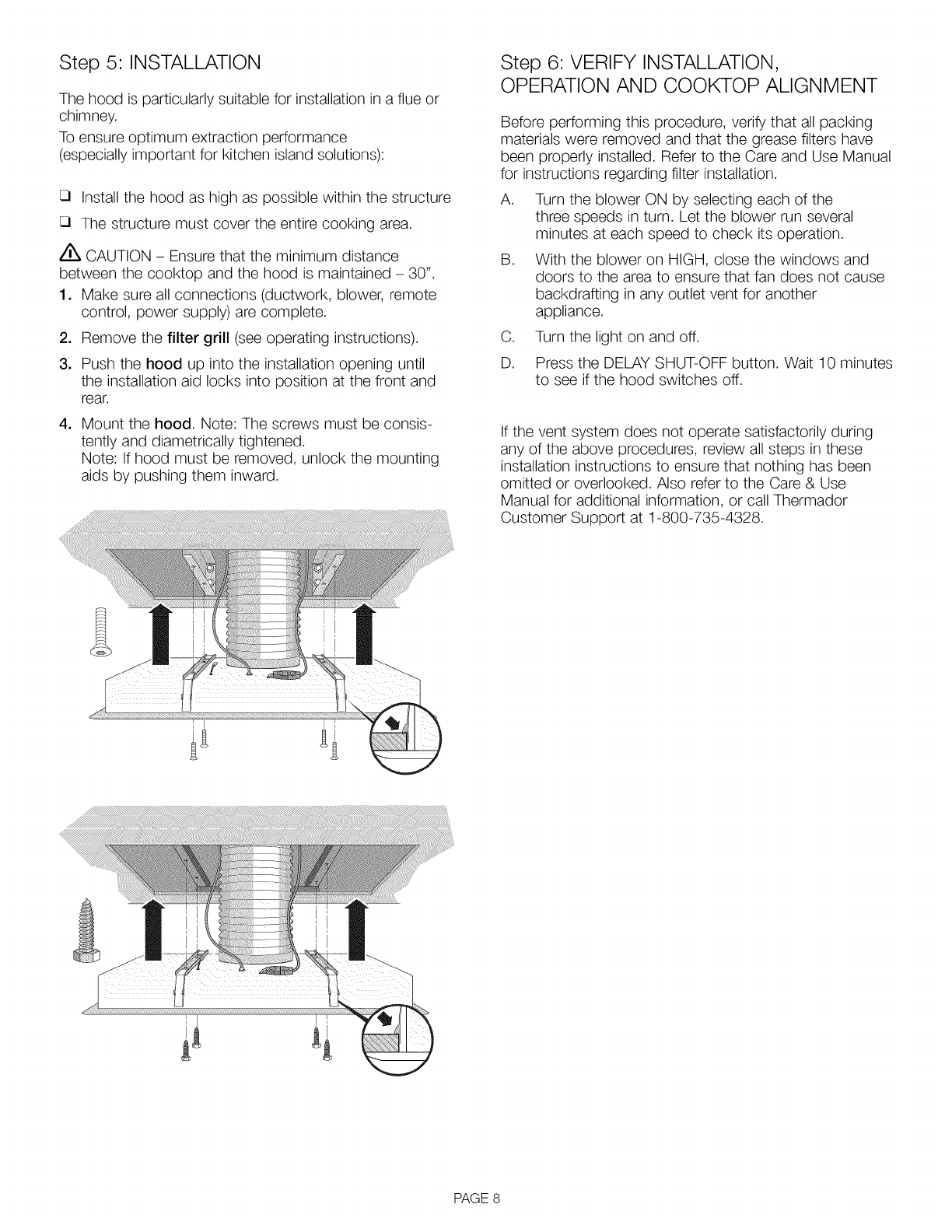

Step 5: INSTALLATION
The hood is particularly suitable for installation in a flue or
chimney.
To ensure optimum extraction performance
(especially important for kitchen island solutions):
Q) install the hood as high as possible within the structure
Q1 The structure must cover the entire cooking area.
rN CAUTION — Ensure that the minimum distance
between the cooktop and the hood is maintained — 30”.
1. Make sure all connections (ductwork, blower, remote
control, power supply) are complete.
2. Remove the filter grill (see operating instructions).
3. Push the hood up into the installation opening until
the installation aid locks into position at the front and
rear.
4. Mount the hood. Note: The screws must be consis-
tently and diametrically tightened.
Note: If hood must be removed, unlock the mounting
aids by pushing them inward.
Step 6: VERIFY INSTALLATION,
OPERATION AND COOKTOP ALIGNMENT
Before performing this procedure, verify that all packing
materials were removed and that the grease filters have
been properly installed. Refer to the Care and Use Manual
for instructions regarding filter installation.
A. Turn the blower ON by selecting each of the
three speeds in turn. Let the blower run several
minutes at each speed to check its operation.
B. With the blower on HIGH, close the windows and
doors to the area to ensure that fan does not cause
backdrafting in any outlet vent for another
appliance.
C. Turn the light on and off.
D. Press the DELAY SHUT-OFF button. Wait 10 minutes
to see if the hood switches off.
if the vent system does not operate satisfactorily during
any of the above procedures, review all steps in these
installation instructions to ensure that nothing has been
omitted or overlooked. Also refer to the Care & Use
Manual for additional information, or call Thermador
Customer Support at 1-800-735-4328.
PAGE 8

Z\ INSTRUCTIONS DE SECURITE IMPORTANTES
LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL.
LIRE ET CONSERVER CES CONSIGNES.
Z\ AVERTISSEMENT
POUR REDUIRE LE RISQUE D'INCENDIE, DE CHOC
ELECTRIQUE OU DE PREJUDICE PHYSIQUE,
RESPECTEZ LES CONSIGNES SUIVANTES :
A. Tout travail d'installation ou cablage électrique coit
étre réalisé par une ou des personnes quailifiées,
conformément a tous les codes et normes applic-
ables, y compris ceux relatifs a la construction
résistante au feu.
B. Une circulation d'air efficace est requise afin d’as-
surer la combustion et l'6vacuation complete des
gaz par un conduit (cheminée) des équipements a
combustible pour prévenir les retours d'air. Suivez
les normes et mesures de sécurité des fabricants
d'appareils de chauffage publiées par la « National
Fire Protection Association » (NFPA), la « American
Society for Heating, Refrigeration and Air
Conditioning Engineers » (ASHRAE), ainsi que
celles des autorités locales.
C. Lorsque vous percez les murs et plafonds, éviter
d'encommager les fils électriques et les autres
canalisations de services publics non visibles.
D. Les ventilateurs enveloppés doivent toujours étre
ventilés a l'air libre.
E. Avant toute intervention, pensez toujours a
débrancher ou a couper le courant de l'appareil
du réseau d’alimentation électrique.
F, Cet appareil est concu pour un usage a l'intérieur
seulement. N'utiliser cet appareil qu’aux fins
prévues par le fabricant.
Z\ AVERTISSEMENT
Mise en garde : pour la ventilation générale seulement.
Ne pas utiliser l'appareil pour 6vacuer des matiéres ou
vapeurs explosives ou dangereuses.
Pour récuire le risque c'incendie et obtenir une bonne
évacuation de lair, veillez a ce que l'air soit acheminé
vers l'extérieur. Ne pas évacuer l'air vicié dans des
espaces enfermés par des murs, ou dans un plafond,
un grenier, un vide sanitaire ou un garage.
AFIN DE REDUIRE LE RISQUE D'INCENDIE, N'UTILIS-
ER QUE DES CONDUITS EN METAL.
Pour réduire le risque d'incendie ou de choc électrique,
ne pas utiliser le ventilateur avec un régulateur de
vitesse a semi-conducteurs.
Cet appareil est conforme a la norme UL507 pour les
ventilateurs électriques et a la norme canadienne
CAN/CSA-22.2 N° 113 pour les ventilateurs.
ll incombe au propriétaire et a l'installateur de détermin-
er si des normes ou exigences additionnelles s'ap-
pliquent pour des installations spécifiques.
Cet appareil est fabriqué pour un usage a l'intérieur seule-
ment. Ne pas utiliser cet appareil a l'extérieur.
Outils requis
QO) Metre a ruban
Q) Tournevis Philips
QO) Ruban a conduit
Q Systeme de gaines (la configuration variant selon |'em-
placement
O
Vis a tdles supplémentaires (au besoin pour
installation des conduits)
PAGE 1
Pieces incluses
QO) Dispositif appareil (1)
OU Vis a bois (4)
QO) Vis métriques M5x45 (4)
Q) Quincaillerie pour support de montage (2)
QO) Chevilles UX6 (4)

VT1 610 D VTI 610 D
VTI 1010 D
VTR 630 D VTR 1500
VTR 1080 D (+ Accessoires)
VTR 1500
VTR 1330 E
Accessoires
AN
FAN ‘BELAY ce
SPEED SHBTORS ITER.
Thermador
Télécommande a distance cablée VCl 2 REM
BAFFLT-30
BAFFLT-36
BAFFLT-48
PAGE 2

INFORMATION IMPORTANTE :
A\Les appareils usagés ne sont pas des déchets sans-
valeur. Leur élimination par recyclage permet de
récupérer de précieuses matiéres premieres. Avant de
mettre au rebut un appareil usagé, rendez-le inutilisable.
AX Votre nouvel appareil vous a été livré dans une caisse
d'expédition de protection. Tous les matériaux
d’emballage sont respectueux de l'environnement et
peuvent étre recyclés. Veuillez contriouer a un environ-
nement plus sain en mettant au rebut les matériaux
d’emballage dans le respect de l'environnement.
A\ La hotte ne peut étre utilis6e qu'en mode d'évacuation d'air.
A\ Installez la hotte impérativement au-dessus du centre
de la table de cuisson.
AX Distance minimale entre la plaque électrique et le bord
inférieur de la hotte : 30 po, Fig. 1.
A Ninstallez pas la hotte aspirante au-dessus d'un
appareil de cuisson a combustible solide - générateur
d'un risque d'incendie (par projection d’étincelles
p. ex.) — a moins que l'appareil ne soit muni d'un
couvercle fermé et inamovible, et que le montage
soit effectué dans le respect ce la réglementation
nationale.
A\ Plus |'écart entre la hotte et les brdleurs est faible, plus
les gouttelettes de condensation sont susceptibles de
s'accumuler sur la face intérieure de la hotte.
Fig. 1
Renseignements supplementaires sur
la table de cuisson a gaz :
A Lorsque vous installez des tables de cuisson, veillez a
respecter la réglementation légale nationale pertinente.
A\ \eillez a toujours respecter la reglementation en
vigueur et la notice d'installation fournie par le fabricant
de l'appareil a gaz.
AX Seul un cété de la hotte aspirante peut étre installé
pres d'une unité ou d'un mur élevé. Laissez un espace
d’'au moins 2 po.
A\ Distance minimale entre le bord supérieur des grilles
des brdileurs a gaz et le bord inférieur de la hotte :
30 po, Fig. 1.
ELECTRIQUE
30 po min.
PAGE 3

AVANT L'INSTALLATION
MODE D'EVACUATION D'AIR :
Lair vicié doit 6tre é6vacué vers le haut par un conduit
d'aération ou directement a l’extérieur a travers le mur
extérieur.
r= Lair vicié ne doit jamais 6tre acheminé vers un conduit
de cheminée ou c'évacuation (cheminée) en service pour
d'autres raisons, ni vers un conduit servant a l'aération de
piéces dans lesquelles se trouvent également des
fourneaux ou des cheminées.
L'air vicié doit étre évacué conformément a la
réglementation officielle et légale seulement (p. ex. la
réglementation nationale du batiment).
Si l'air vicié doit 6tre évacué par des conduits de chem-
inée ou d'évacuation qui ne sont pas en service, veuillez
respecter la reglementation des autorités locales.
x= Lorsque la hotte aspirante est utilisée en mode d'évac-
uation d'air simultanément avec un systeme de chauffage
différent utilisant également la méme cheminée, (tels des
appareils de chauffage au gaz, au fuel ou au charbon, des
chauffe-eau instantanés ou des chaudiéres a eau chaude),
veillez impérativement a ce que l'apport c'air frais
nécessaire au systeme de chauffage soit suffisant pour
assurer la combustion.
Un fonctionnement sans risque est possible si la pression
négative dans la piece oui le systeme de chauffage est
installé ne dépasse pas 4 Pa (0,04 mbar).
On y parvient si |'air de combustion peut circuler a travers
des ouvertures non-obturables telles que portes et
fenétres, et transiter par la ventouse télescopique
d'admission/d'évacuation c'air.
AVERTISSEMENT - Evitez le risque d'intoxication -
Si l'admission d'air est insuffisante, il existe un risque
d'intoxication par les gaz de combustion refoulés dans
la piéce.
Remarque : lors de |'évaluation des exigences globales,
il convient de tenir compte ce l'ensemble des moyens
d'aération du logement. Cette régle ne s'applique pas a
l'utilisation des appareils de cuisson tels que les tables de
cuisson et les fours.
Un fonctionnement sans entrave est possible si la hotte
aspirante est utilisée en mode de recyclage d'air - au
moyen de filtres au charbon actif.
Si l'air vicié doit 6tre évacué a l'extérieur, une ventouse
télescopique murale doit étre installée dans le mur
extérieur.
PAGE 4
Pour un rendement optimal de la hotte :
Systeme de gaines courtes et lisses
Les gaines doivent comporter le moins de coudes
possible.
Le diametre des gaines doit étre aussi large que
possible et celles-ci ne doivent pas former ce coude
trop important.
Si vous utilisez un systeme de gaines d'évacuation
d'air vicié long et rugueux, plusieurs coudes de
gaine ou un systéme de gaines d'un diamétre trés
étroit, le taux d'extraction d'air ne sera plus a son
niveau optimal et il résultera une augmentation du
bruit.
IMPORTANT : Le fabricant de la hotte décline toute
responsabilité pour toute plainte pouvant étre attripuée
a la conception et a l'agencement du systeéme de
gaines.
Sections de conduits ronds :
Diamétre interne recommandé : 6 po/10 po.
Les conduits plats doivent présenter une section
transversale interne égale a celle de la section des
conduits ronds.
@ 6 po env., 28,3 pouces*®
Si les conduits ont des diamétres différents :
Appliquez le ruban d'étanchéité pour faire le
raccordement.
Dans le cas d'une utilisation en mode d'évacuation
d'air veillez a ce que l'apport d'air frais soit suffisant.

AVANT L'INSTALLATION
Etape 1: PREPARATION DE LA DECOUPE Préparation de la charpente en bois
QO) Le mur doit étre plat et vertical.
Q) Assurez-vous que le mur puisse offrir un support solide
aux vis et pieces d'ancrage nécessaires a |'installation.
Poids en kg : 24,5.
27 44" 33", 43"
174"
Préparation de l'installation avec des
supports de fixation
Etape
2
;:
PREPARATION
DE
L'INSTALLA-
4
trous
de
1/4
po
TION
,
ll existe deux méthodes de montage :
L'installation dans une charpente de bois ou
installation au moyen ces supports de fixation fournis.
— Retirez les supports de fixation en enlevant les vis. _ =e
|
| 1858"
— Aprés avoir retiré les supports de fixation, les vis
devront étre remis en place.
PAGE 5

Etape 3 : RACCORDEMENT ELECTRIQUE
LN AVERTISSEMENT CET APPAREIL DOIT ETRE MIS
A LA TERRE
La hotte doit 6tre raccordée uniquement a une prise
électrique avec mise a la terre montée conformément a la
réglementation pertinente.
Si possible, installez la prise de courant mise a la terre
directement derriére le panneau de cheminée. Placez-la
aussi prés que possible de l'appareil et a un endroit facile
d'acces.
Q) La prise de courant mise a la terre doit étre raccordée
a son propre circuit.
Q) Sila prise de courant mise a la terre n'est plus
accessible apres l'installation de la hotte aspirante,
assurez-vous qu'un interrupteur électrique est installé a
demeure afin de pouvoir éteindre l'appareil.
INSTALLATION ELECTRIQUE
Consultez les codes cu batiment locaux pour choisir la
méthode d'installation qui convient le mieux. Aux
Etats-Unis, s'il n'existe aucun code local applicable, cet
appareil doit étre installa conformément a |’édition en
cours du Code national de I'électricité ANSI/NFPA N° 70.
(Au Canada, l'installation doit 6tre conforme aux codes
d'installation CAN 1- B149.1 et .2 - codes d'installation
pour appareils a gaz et/ou codes locaux).
L'appareil doit 6tre mis a la terre. Dans |'éventualité d'un
court circuit électrique, la mise a la terre réduit le risque de
choc électrique en permettant au courant de s'échapper
par un fil. Cet appareil comporte un cordon équipé d'un fil
de terre et d'une fiche mise a la terre. La fiche doit 6tre
branchée dans une prise correctement installée et mise a
la terre.
ZX AVERTISSEMENT — Une mise a la terre défectueuse
peut entrainer un risque de choc électrique.
Si les instructions de mise a la terre ne sont pas
parfaitement comprises, ou en cas de doute sur la mise a
la terre correcte de l'appareil, consulter un électricien
qualifié.
Ne pas utiliser de rallonge. Si le cordon d’alimentation est
trop court, demander a un électricien qualifié d'installer
une prise a proximité de l'appareil.
Si une installation 4 raccordement direct de la hotte
aspirante est requise :
A AVERTISSEMENT -— Evitez le risque de choc
électrique — Si le cable de branchement de cet
appareil est endommagé, il devra 6tre remplacé par le
fabricant Ou son service aprés-vente ou encore par
une personne possédant des qualifications
semblables
afin c'éviter que l'utilisateur ne subisse des blessures
graves.
DONNEES ELECTRIQUES :
Ces connées se trouvent a l'intérieur de l'appareil sur la
plaque d'identification (visible aprés retrait du cadre porte-
filtre).
ZX AVERTISSEMENT - Evitez le risque de choc électrique —
Avant toute intervention sur l'appareil, veillez a toujours
débrancher la hotte aspirante de l'alimentation élec-
trique.
Longueur du cable de raccordement : 55 po.
Cette hotte aspirante satisfait la reglementation de I'UE
sur la suppression ces interferences sur les freguences
radioélectriques.
PAGE 6

Etape 4 : BRANCHEMENT DE L'APPAREIL
A\ ll existe deux modes de fonctionnement :
avec ventilateur monté sur bride ou avec ventilateur externe
Mode de fonctionnement avec ventilateur
monte sur bride
Ay en association avec le modele VT! 610 D uniquement.
Retirez le systeme de gaines de l'ensemble du ventilateur.
Retirez le systeme de gaines de la hotte.
Conservez les vis !
Faites correspondre |’ouverture de la hotte aspirante avec
ouverture d’admission du ventilateur. Montez le ventilateur
en utilisant les trous initiaux et en replacant les vis du
systeme de gaines.
Mode de fonctionnement avec ventilateur
externe
en association avec les modéles VTi 610 D, VT! 1010 D,
VTR 6380 D, VTR 1080 D, VTR 1500 uniquement.
Si vous utilisez une télecommande cablée (VCI 2 REM),
reportez-vous aux directives concernant la télecommande.
PAGE 7

Etape 5 : INSTALLATION
La hotte convient parfaitement a l'installation dans un
conduit (cheminée).
Pour garantir un rendement d'évacuation optimal
(particulierement important pour les solutions d'llots de
cuisine) :
Q Installez la hotte aussi haut que possible a l'intérieur de
la structure.
Q) La structure doit recouvrir la totalité de la zone de cuisson.
A MISE EN GARDE - Veillez a ce que la distance
minimale entre la plaque de cuisson et la hotte soit
conservée — 30 po
1. Assurez-vous que tous les raccordements (systeme de
gaines, ventilateur, télecommande, alimentation) sont
terminés.
2. Retirez la grille du filtre (voir la notice d'utilisation)
. Poussez la hotte vers le haut dans l'ouverture de
montage jusqu'a ce que l'accessoire de montage se
bloque en position verrouillée a l'avant et a l'arriére.
4. Installez la hotte. Remarque : les vis doivent étre
systématiquement et diamétralement serrées.
Remarque : sila hotte doit 6tre retirée, déverrouillez les
accessoires de montage en les poussant vers
lintérieur.
Etape 6 ; VERIFIEZ L'INSTALLATION, LE
FONCTIONNEMENT ET L'ALIGNEMENT DE
LA PLAQUE DE CUISSON
Avant c'effectuer cette procédure, vérifiez que toutes les
matiéres d'emballage ont été retirées et que les filtres a
graisse sont correctement mis en place. Reportez-vous au
manuel d'utilisation et d’entretien concernant Iinstallation
du filtre.
A. — Allumez le ventilateur (ON) en sélectionnant tour a
tour chacune ces trois vitesse. Laissez le ventilateur
tourner a chaque vitesse pendant plusieurs minutes
pour en vérifier le fonctionnement.
B. La soufflerie en position élevée (HIGH), fermez
fenétres et portes pour s'assurer que le ventilateur
ne cause pas de refoulement dans un évent de
sortie d'un autre appareil.
C. Allumez et éteignez la lumieére.
D. Appuyez sur la touche DELAY SHUT-OFF (Arrét
temporisé). Patientez 10 minutes pour voir si la hotte
s'éteint.
Si apres avoir terminé les procédures ci-dessus, le
systeme de ventilation ne fonctionne pas convenablement,
passez en revue les étapes de cette notice d'installation
pour vérifier que rien n'a été omis. Reportez-vous
également au Manuel c'utilisation et c'entretien pour
obtenir des informations supplémentaires ou appelez le
Service apres-vente de Thermador au [phone].
PAGE 8

Z\ INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR EL ELECTRODOMESTICO.
LEA Y CONSERVE ESTAS INSTRUCCIONES.
Z\ ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO,
DESCARGA ELECTRICA O LESIONES A PERSONAS,
SIGA ESTAS INDICACIONES:
A. El trabajo de instalaci6n y el cableado eléctrico
deben ser realizados por persona(s) calificada(s)
de conformidad con tocos los codigos y normas
aplicables, incluidos los de construccién con
relacién a incendios.
B. Se requiere aire suficiente para la correcta
combustién y extraccién de los gases a través cel
tubo de humo (chimenea) del equipo quemador de
combustible para prevenir el contratiro. Siga las
pautas del fabricante del equipo de calefaccién y
las normas Ge seguridad, como las publicadas por
la Asociacién Nacional ce Proteccién contra
Incendios (National Fire Protection Association,
NFPA), la Sociedad Americana de Ingenieros en
Calefaccion, Refrigeracion y Aire Acondicionado
(American Society for Heating, Refrigeration and
Air Concitioning Engineers, ASHRAE) y las
autoridades de cédigos locales.
C. Al cortar o perforar paredes o techos, tenga
cuidado de no dafiar el cableado eléctrico ni las
instalaciones ocultas de los demas servicios.
D. Los ventiladores con conducto siempre deben
tener salida a la intemperie.
E. Siempre desenchufe o cesconecte el electrodo-
méstico de la fuente de alimentacién eléctrica
antes de realizar el servicio técnico.
F. Esta unidad esta disehada sdlo para uso en
interiores. Utilice esta unidad sdlo de la manera
prevista por el fabricante.
Z\ ADVERTENCIA
Precaucioén: Solamente para uso general de ventilacion.
No use la campana para extraer materiales y vapores
peligrosos o explosivos.
Para reducir el riesgo de incendio y para hacer que el
aire salga al exterior correctamente, asegtirese de que
un conducto lo Girijja hasta afuera. No dirija el aire de
Salida hacia espacios dentro de paredes, techos,
aticos, huecos sanitarios o garajes.
PARA REDUCIR EL RIESGO DE INCENDIO, SOLO
UTILICE CONDUCTOS DE METAL.
Para reducir el riesgo de incendio o descarga eléctrica,
no use el ventilacor con ningun cispositivo de control
de velocidad de estado sdlido.
Se ha determinado que este electrodoméstico cumple
con la norma UL507 sobre ventiladores eléctricos y la
norma canadiense CAN/CSA-22.2 N.° 113 sobre
ventiladores. Es responsabilidad del propietario y el
instalacor determinar si se aplican otros requisites o
normas en instalaciones especificas.
Esta unidad esta fabricada sdlo para uso en interiores.
No use esta unidad a la intemperie.
Herramientas necesarias
Q) Cinta métrica
Destornillador Phillips
Cinta para ductos
Conducto (la configuracion varia segun el lugar)
COocdo Tornillos autorroscantes adicionales (la cantidad nece-
saria para la instalaci6n del conducto)
Piezas incluidas
QO Conjunto del electrodoméstico (1)
Q) Tornillos para madera (4)
QO Tornillos métricos M5x45 (4)
QO Elementos de sujecién para soportes de montaie (2)
QO Tacos UX6 (4)
PAGINA 1

VT1 610 D VTI 610 D
VTI 1010 D
VTR 630 D VTR 1500
VTR 1080 D (+ accesorios)
VTR 1500
VTR 1330 E
Accesorios
FAN ‘BELAY clean AGT
SPEED SHBTORS ITER.
Thermador
Control remoto con cable VCI 2 REM
BAFFLT-30
BAFFLT-36
BAFFLT-48
PAGINA 2

INFORMACION IMPORTANTE:
4\ Los electrodomésticos viejos no son basura sin valor. Las
valiosas materias primas pueden recuperarse meciante el
reciclado de electrodomésticos viejos. Antes de desechar
su electrodoméstico viejo, haga que sea inutilizable.
A\ usted recibid su electrodoméstico nuevo en una Caja
de envio protectora. Todos los materiales de embalaje
son ecoldgicos y reciclables. Ayude a lograr un mejor
medioambiente cesechando los materiales cde
embalaie de manera ecoldégica.
Ala campana solo puede utilizarse en el modo de aire
de salida.
AX Siempre instale la campana sobre el centro de la placa.
A\ Distancia minima entre la placa eléctrica y el borde
inferior de la campana: 30”, Fig. 1.
Ala campana extractora no debe instarse sobre una
estufa a combustible sdélido -se puede producir un
riesgo de incendio (p. ej., que se desprendan chis-
pas)-, a menos que la estufa tenga una tapa cerrada
que no se pueda retirar y que se cumplan todas las
regiamentaciones nacionales.
ZX Cuanto mas pequefho es el espacio entre la campana
y las hornillas, mayor es la probabilidad de que se
formen gotas en la parte inferior de la campana.
Fig. 1
AGAS
Informacion adicional sobre placas:
ANA instalar placas a gas, cumpla con las reglamentacio-
nes legales nacionales pertinentes.
4\ Siempre cumpla con las reglamentaciones validas
vigentes y las instrucciones de instalacién provistas
por el fabricante cel electrodoméstico a gas.
ZX Solo un lado de la campana puede instalarse junto a
una unidad de costado alto o a una pared alta. Deje
un espacio de al menos 2”.
A\ Distancia minima entre el borde superior de las rejillas
de las hornillas a gas y el borde inferior de la campana:
30”, Fig. 1.
ELECTRICA
min. 30” a
PAGINA 3
