THERMEx PRO LINK II User manual

DANSK  NORSK  SVENSKA  SUOMI  ESPAÑOL  ENGLISH
VEJLEDNING
Vejledning  Anvisning  Ohjeet
Instrucciones  Instructions
PRO LINK II

2 THERMEX PRO LINK II M 536991501911122018
»

M 536991501911122018 THERMEX PRO LINK II 3
INdHOLd »
INDHOLD
Dansk 4
Norsk 16
Svenska 28
Suomi 40
Español 52
English 64

4 THERMEX PRO LINK II M 536991501911122018
daNsK »
INDHOLD
Generel advarsel 5
Med i kassen følger 6
Produktet 7
Pro Link Basic 7
Pro Link Premium 12
Pro Link Plasma 14
Service 15
Miljøhensyn 15

M 536991501911122018 THERMEX PRO LINK II 5
daNsK »GENEREL ADVARSEL
GENEREL ADVARSEL
• Denne enhed er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne enhed er kun beregnet til brug i private hjem, hvis den be-
nyttes til andre formål bortfalder reklamationsretten.
• Al installation skal udføres af en faguddannet tekniker i over-
ensstemmelse med anvisningerne fra Thermex Scandinavia A/S
(Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået
som følge af forkert installation, montering, brug eller forkerte
indstillinger.
FØR MONTERING/IBRUGTAGNING
• Kontrollér enheden for transportskader, fejl og mangler straks ved
modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transport-
firma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter
modtagelsen, og senest inden montering/ibrugtagning.
MONTERING
• Enheden er beregnet til drift ved 230/380 Volt ±10%~ 50 HZ.
• Enheden skal altid være tilsluttet jord.
• Følg altid anvisningerne fra producenten af ventilationsanlæg-
get, ved tilkobling af Thermex Pro Link (Pro Link).
• Maksimal rækkevidde mellem modtager og tranciever er 400
m.(line of sight).
• Maksimal belastning på tilsluttet enhed 10 kW (<25 A pr. fase).

6 THERMEX PRO LINK II M 536991501911122018
daNsK »MED I KASSEN FØLGER
MED I KASSEN FØLGER
PRO LINK BASIC
• 1 tranciever monteret i plastikboks
• 1 modtager monteret i plastikboks
• 8 skruer til montering af lågene til plastikboksene (inkluderet i plastikboksene)
• 8 dækpropper til skruerne på lågene (inkluderet i plastikboksene)
• 1 vejledning
PRO LINK PREMIUM
• 1 tranciever monteret i plastikboks
• 1 modtager monteret i plastikboks
• 8 skruer til montering af lågene til plastikboksene (inkluderet i plastikboksene)
• 8 dækpropper til skruerne på lågene (inkluderet i plastikboksene)
• 1 spjældmotor
• 1 beslag til montering af spjældmotor
• 1 selvskærende skrue til montering af beslag
• 1 Ø160 mm spjæld
• 1 vejledning
PRO LINK PLASMA’
• 1 tranciever monteret i plastikboks
• 1 modtager monteret i plastikboks
• 8 skruer til montering af lågene til plastikboksene (inkluderet i plastikboksene)
• 8 dækpropper til skruerne på lågene (inkluderet i plastikboksene)
• 1 plasmafilter
• 1 vejledning

M 536991501911122018 THERMEX PRO LINK II 7
daNsK »PRODUKTET
PRODUKTET
Pro Link er løsningen på, hvordan du kan afbalancere luftudskiftningen i dit køkken, også når du tænder for din emhætte. Pro Link findes i tre
forskellige pakker, som dækker de fleste behov:
• Pro Link Basic
• Pro Link Premium
• Pro Link Plasma
Hvilke muligheder der er i de forskellige pakker, og hvordan de monteres, vil blive beskrevet i de følgende afsnit.
PRO LINK BASIC
Pro Link Basic består af en tranciever og en modtager, som kommunikerer trådløst, og der skal derfor ikke trækkes kabler mellem emhætte og
ventilationssystemet.
I modtageren på Pro Link Basic er der en potentialfri kontakt, der både kan fungere som normally open eller normally closed, og dermed giver
mulighed for at øge mængden af den luft der indblæses fra ventilationssystemet, når emhætten aktiveres. På den måde kan luftmængden i
lavenergihuse, lejligheder med selvstændige ventilationsanlæg eller mindre centralventilationsanlæg afbalanceres, også når emhætten er i brug.
BEMÆRK: Følg altid anvisningerne fra producenten af ventilationsanlægget, ved tilkobling af Pro Link Basic.

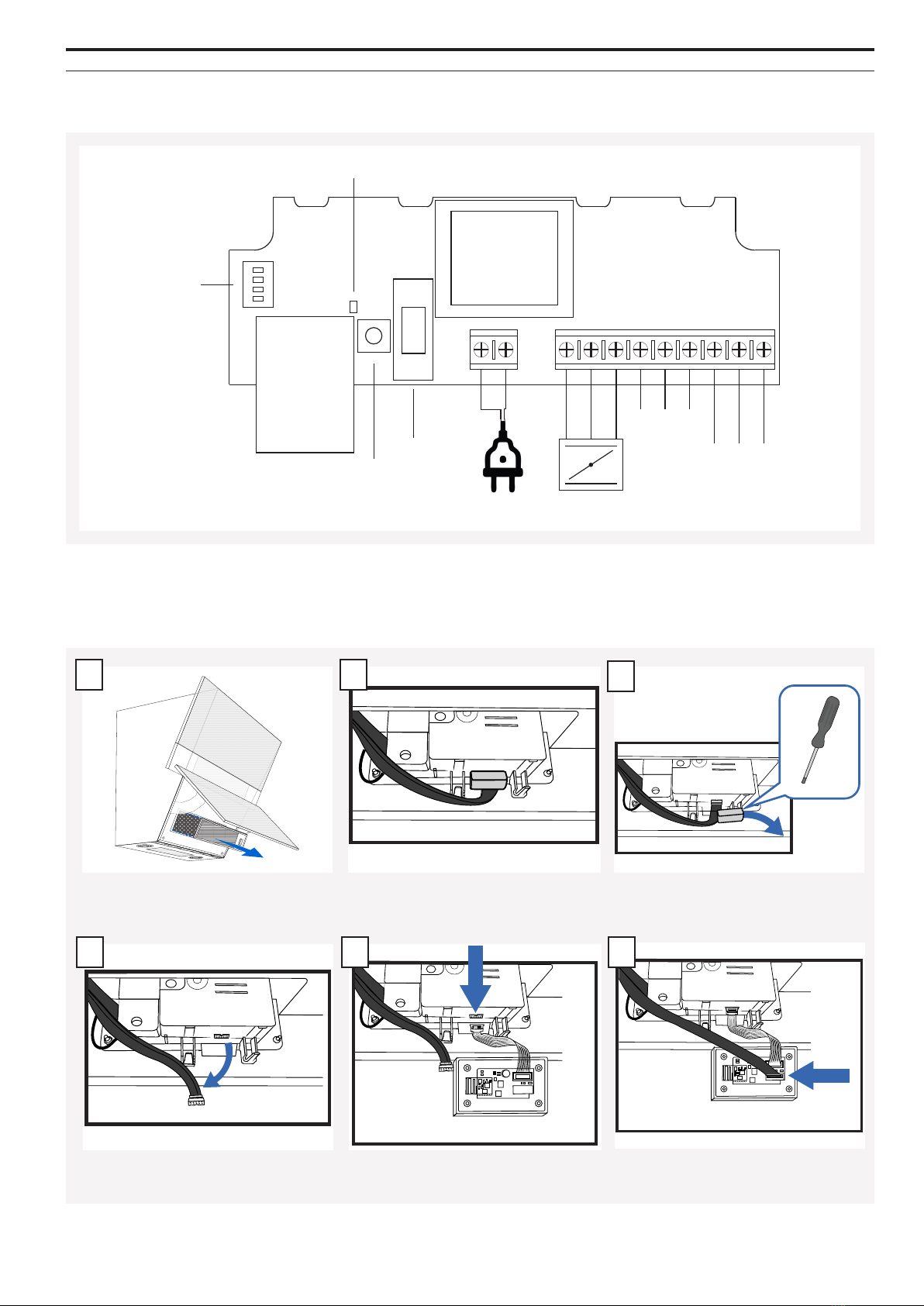

MODTAGER
Modtageren monteres ved ventilationsanlægget.
BEMÆRK: Følg altid anvisningerne fra producenten af ventilationsanlægget, ved tilkobling af Pro Link Basic.
1. Dipswitch
2. Diode
3. Knap til opkobling
4. Sikring
5. 230 V ind
6. Tilkobling af spjældmotor
7. Relæ 2
8. Relæ 1
TRANCIEVER
Trancieveren monteres på kablet mellem printkort og betjeningspanelet i emhætten.
1. Stik til montering på emhættens
printkort
2. Diode - Indikator for opkobling
3. Stik til betjeningspanel
4. Knap til opkobling
1 4 5 6 7 832
1
3
2
4

8 THERMEX PRO LINK II M 536991501911122018
daNsK »PRO LINK BASIC
TILSLUTNING AF MODTAGEREN
Modtageren skal tilkobles på det eksterne ventilationsanlæg. Modtageren tilkobles jf. diagrammet:
Når strømmen er tilkoblet, vil den røde diode lyse.
MONTERING AF TRANCIEVEREN PÅ DE VERTIKALE MODELLER SAMT VICHY OG ASTON
På de vertikale modeller, Vichy og Aston skal trancieveren monteres direkte på printboksen der sidder inde i emhætten. Trancieveren monteres
i følgende trin:
L N
N F1 F2
230 V out
for valve
COMM NO NC
COMM NO NC
Relay 2
Relay 1
Pair button
Fuse
Diode
Dipswitch
230 V in
Åben lågen på emhætten, og tag filteret ud.
1
Afmonter plastikkappen der sidder over stikket på
printboksen. Dette gøres nemmest ved forsigtigt
at lirke med en skruetrækker eller lignende.
3
2
Printkortet er placeret i emhætten bag filtrene.
Tag stikket fra betjeningspanelet af print-
kortet.
4
Monter stikket fra betjeningspanelet på
trancieveren.
Monter stikket fra trancieveren på emhættens
printkort, og monter plastikkappen ingen.
5 6

M 536991501911122018 THERMEX PRO LINK II 9
daNsK »PRO LINK BASIC
MONTERING PÅ LYON VÆGHÆNGT
På Lyon væghængt sidder elektronikken ovenpå emhætten. Trancieveren monteres på følgende måde:
Sæt låget på plastikboksen med trancieve-
ren, dette gøres med 4 skruer. Sæt herefter
plastikpropperne over skruerne.
Sæt filtrene i emhætten og luk lågen igen.
Sæt boksen med trancieveren fast på en eg-
net placering i emhætten. Dette gøres ved
hjælp af det medfølgende dobbeltklæbende
tape.
BEMÆRK: Sørg for at tørre fladen grundigt
af med sprit, inden trancieveren tapes fast.
8 9
x4 x4
7
Afmonter plastikkappen der sidder over stik-
ket på printboksen. Dette gøres nemmest ved
forsigtigt at lirke med en skruetrækker eller
lignende.
Monter stikket fra trancieveren på emhættens
printkort, og monter plastikkappen igen.
Tag stikket fra betjeningspanelet af printkortet.
Monter stikket fra betjeningspanelet på tran-
cieveren.
Sæt låget på plastikboksen med trancieveren,
dette gøres med 4 skruer. Sæt herefter plastik-
propperne over skruerne.
6
Sæt boksen med trancieveren fast på en egnet
placering i emhætten. Dette gøres ved hjælp af
det medfølgende dobbeltklæbende tape.
BEMÆRK: Sørg for at tørre fladen grundigt af
med sprit, inden trancieveren tapes fast.
13
4
2
x4
x4
5

10 THERMEX PRO LINK II M 536991501911122018
daNsK »PRO LINK BASIC
MONTERING PÅ LYON FRITHÆNGENDE
På den frithængende Lyon skal mondtageren til Top Link monteres ved den samleboks der sidder inde bag filtrene. Trancieveren monteres på
følgende måde:
OPKOBLING MELLEM TRANCIEVER OG MODTAGER
Når tranciever og modtager er tilsluttet, skal de to enheder kobles op mod hinanden. Én tranciever kan kobles sammen med op til fem modtagere.
Opkoblingen sker på følgende måde:
1. Hold knappen “Pair” på modtageren inde i ca. 3 sekunder, indtil den grønne diode “Power” begynder at blinke.
2. Hold knappen til opkobling på trancieveren inde i ca. 3 sekunder, når knappen slippes vil dioden “indikator for opkobling” begynde at blinke.
3. Både dioden på modtageren og trancieveren vil blinke hurtigt medens opkoblingen sker.
4. Når dioderne lyser konstant istedet for at blinke, er opkoblingen gennemført.
Når en tranciever og modtager er blevet koblet op, vil de holde opkoblingen også selvom strømmen frakobles.
Skub nederste del af kanalen op. Adskil stikket der sidder i samleboksen.
3
2
Inde bag kanalen sidder en lille samleboks. Af-
monter låget på denne boks. Dette gøres nem-
mest ved forsigtigt at lirke med en skruetrækker
eller lignende.
1
Sammel stikket til printkortet, med stikket på
trancieveren.
Sæt låget på plastikboksen med trancieveren,
dette gøres med 4 skruer. Sæt herefter plastik-
propperne over skruerne.
Sæt stikket til betjeningspanelet på trancieveren.
Sæt låget på samleboksen, for at beskytte stik-
ket til printkortet mod fugt og snavs.
Sæt boksen med trancieveren fast på en egnet
placering i emhætten. Dette gøres ved hjælp af
det medfølgende dobbeltklæbende tape.
BEMÆRK: Sørg for at tørre fladen grundigt af
med sprit, inden trancieveren tapes fast.
87
4 5
x4 x4
6

M 536991501911122018 THERMEX PRO LINK II 11
daNsK »PRO LINK BASIC
INDJUSTERING AF PRO LINK BASIC
Ved Pro Link Basic kan der ændres i indstillingerne både på modtager og tranciever. Hvilke indstillinger, og hvordan de justeres, vil blive gennem-
gået i de følgende afsnit.

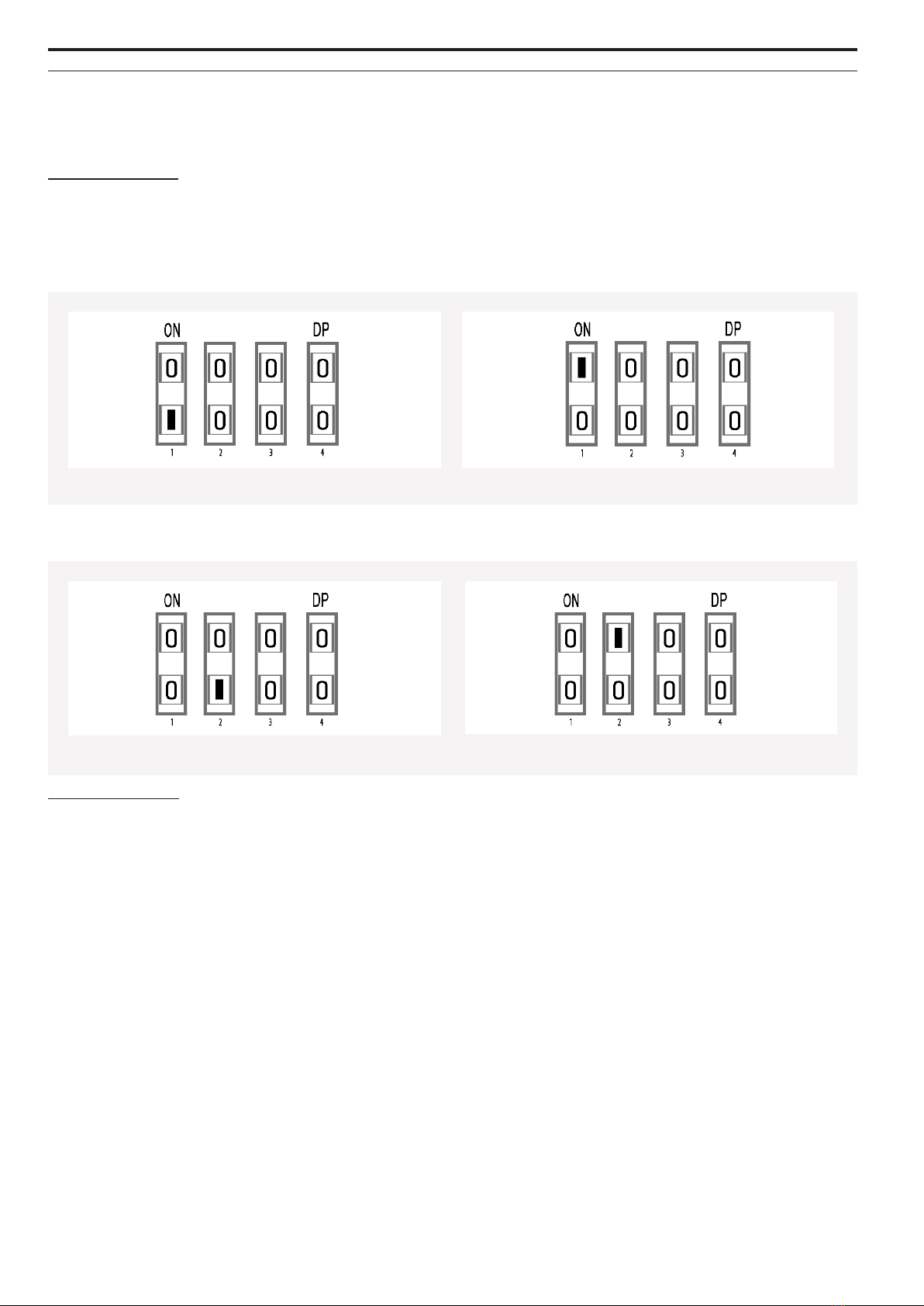

Indstilling af modtager
Der er to setpunkter på Pro Link Basic:
• Setpunkt 1: Relæ 1 trækkes.
• Setpunkt 2: På modtageren kan det indstilles, om relæ 1 skal forblive trukket, samtidig med at relæ 2 trækkes, eller om det kun skal være
relæ 2, der trækkes. Dette indstilles på dipswitch 1.
BEMÆRK: Udgangen til spjældmotoren vil altid åbnes på setpunkt 2 uanset indstillingen på dipswitchen.
Hvis der sker en fejlkobling, når spjældmotoren tilkobles printet, er det muligt at vende polariteten på tilkoblingen på printet. Dette gøres på
dipswitch 2:
Indstilling af tranciever
Setpunkt 1, er forudinstillet til at være trin 1 på emhætten, og kan ikke ændres.
Setpunkt 2 er forudindstillet til at trigge på trin 2, men kan ændres så indstillingerne passer til ventilationsanlægget, som Pro Link anvendes til.
Hvilken minimumsbelastning der ønskes på setpunkt2, indstilles på følgende måde:
1. Tænd emhætten på det ønskede trin. BEMÆRK: Emhætten skal være tændt på det ønskede trin i minimum to minutter, før setpunktet
indstilles.
2. Hold knappen “Pair” på trancieveren inde i ca. 10 sekunder. Dioden “Indikator for opkobling” skal blinke hurtigt, når knappen slippes.
3. Når dioden “Indikator for opkobling” stopper med at blinke hurtigt, er setpunktet indstillet.
Setpunkterne gemmes også selvom strømmen frakobles.
Systemet er nu klar til brug, og vil virke i forhold til indjusteringen.
Relæ 1 forbliver trukket, og relæ 2 trækkes på setpunkt 2. Relæ 2 trækkes på setpunkt 2
Standard polaritet ved tilkobling af spjældmotor. Inverteret polaritet ved tilkobling af spjældmotor.

12 THERMEX PRO LINK II M 536991501911122018
daNsK »PRO LINK PREMIUM
PRO LINK PREMIUM
Pro Link Premium er løsningen til emhætter med eksternt aftræk. De fleste ventilationssystemer har en begrænset mulighed for at køre ubalan-
ceret drift, hvorfor anlægget ikke kan tilføre tilstrækkeligt luft under brug af emhætten.
Thermex har derfor lavet Pro Link Premium, som består af Pro Link Basic og et motorstyret spjæld som tilkobles tilluft siden på ventilationsan-
lægget. Når ventilationsanlægget ikke kan forsyne med tilstrækkeligt luft åbnes spjældet automatisk og sørger for at luftskiftet i boligen er i
balance.
Ved montering af Pro Link Premium er det muligt at montere spjældet med lufttilførsel direkte fra det fri, eller ved at koble spjældet på ventila-
tionsanlæggets rørføring. Følg de afsnit i denne vejledning, som passer med den montering de har valgt.
BEMÆRK: Følg altid anvisningerne fra leverandøren af ventilationsanlægget ved tilkobling af Pro Link Premium.
SPJÆLD
1. Flange til spjældmotor
2. Spjæld
SPJÆLDMOTOR
1. Stop til forceret drift
2. Stop til grundventilation
3. Spjældmotor
1
2
1
2
3

M 536991501911122018 THERMEX PRO LINK II 13
daNsK »PRO LINK PREMIUM
MONTERING AF SPJÆLDMOTOR
Inden montering af spjældet, skal spjældmotoren monteres på spjældet. Dette gøres i følgende trin:
MONTERING AF SPJÆLD PÅ VENTILATIONSANLÆGGETS RØRSYSTEM
Spjældet kan med fordel monteres på rørsystem til ventilationsanlægget, således at den luft der trækkes ind gennem spjældet blandes med den
opvarmede indblæsningsluft fra ventilationsanlægget. Dette gør kuldenedfald og træk fra luftventilerne ved ubalanceret drift mindre.
BEMÆRK: Følg altid anvisningerne fra levrandøren af ventilationsanlægget ved tilkobling af Pro Link.
Mål ud til montering af beslaget til spjældmo-
toren på flangen til spjældet.
BEMÆRK: Vær særligt opmærksom på, at få
centreret beslaget.
Monter spjældmotoren ved at montere den på
spjældets aksel, og derefter fastgøre motoren
i beslaget.
Monter beslaget til spjældmotoren på flangen
på spjældet med den selvskærende skrue.
13 2
x1
x1

14 THERMEX PRO LINK II M 536991501911122018
daNsK »PRO LINK PLASMA

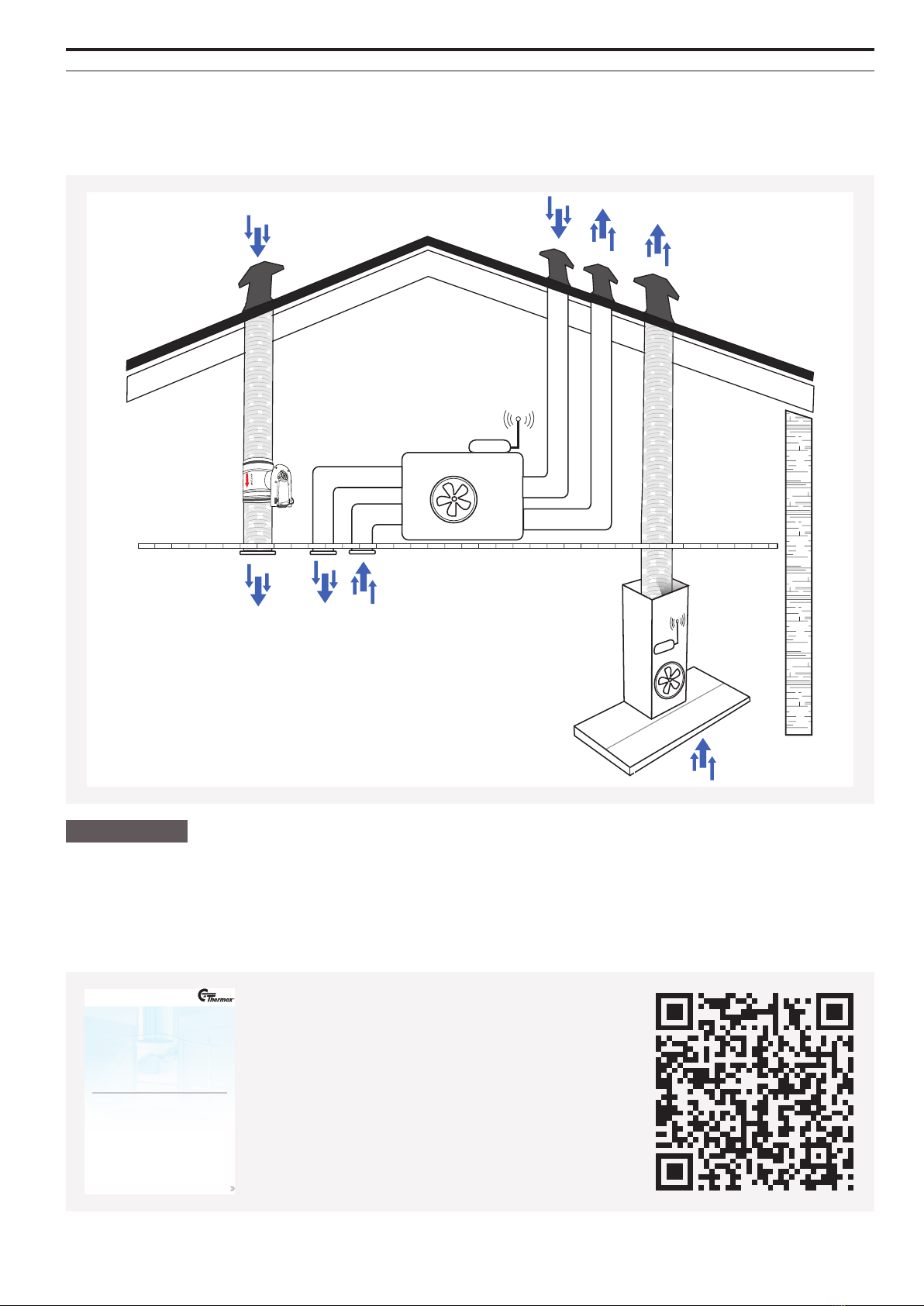

MONTERING AF SPJÆLD MED LUFTTILFØRSEL FRA DET FRI
Spjældet kan monteres med direkte lufttilførsel fra det fri, f.eks. igennem en taghætte eller ventil i væggen.
BEMÆRK: Trækkes luften direkte fra det fri, vil der kunne opleves kuldenedfald og træk fra luftventilerne, når der køres ubalanceret ventilation.
PRO LINK PLASMA
Løsningen til moderne boliger, hvor det ikke er muligt at installere emhætte med aftræk til det fri. I boliger, hvor det er nødvendigt at recirkulere
luften fra emhætten opleves ofte, at luften ikke renses tilstrækkeligt for partikler, ligesom det tager lang tid inden fugten fra madlavningen er
ernet.
Thermex har derfor videreudviklet Pro Link Basic, således det sammen med Thermex Plasmafilter både sørger for at over 96% af partiklerne
ernes samtidigt med, at vi sikrer ventilationsanlægget boostes under madlavningen, og erner fugten fra luften hurtigst muligt.
Pro Link Plasma består således af Pro Link Basic og Thermex Plasmafilter. Plasmafilteret monteres jf. vejledningen for Plasmafilteret.
DANSK •NORSK • SVENSKA • SUOMI • ESPAÑOL • ENGLISH
VEJLEDNING
Vejledning •Anvisning • Ohjeet
Instrucciones •Instructions
PLASMAFILTER
Vejledningen til Thermex Plasmafilter kan hentes på www.thermex.dk,
eller ved at scanne QR-koden.

M 536991501911122018 THERMEX PRO LINK II 15
daNsK »SERVICE
SERVICE
Før du melder service på dit Thermex produkt, er det vigtigt, at du har læst monterings- og/eller brugervejledningen grundigt igennem. Det
tilsikrer, at Thermex kan yde dig den bedst mulige assistance.
Serviceafdelingen hos Thermex kan kontaktes med henblik på:
• Teknisk support til montering og installering af dit produkt.
• Præcisering af funktionaliteter i dit produkt.
• Serviceanmodning under reklamationsretten på dit produkt.
Forsøg altid inden en serviceanmodning under reklamationsretten at afbryde strømforsyningen til produktet i ca. 5 min. Tilslut derefter strøm-
men igen, for at se om problemet er afhjulpet.
Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til produktet i en time. Hvis produktet stadig ikke fungerer korrekt, og punkterne i fejl-
findingsoversigten er gennemgået, kontakt da serviceafdelingen.
BEMÆRK: Ved henvendelser inden for reklamationsretten vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor
altid din købskvittering.
Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:
• Fejlbeskrivelse
• Oplysninger om købet
• Navn, adresse, telefonnummer og evt. e-mailadresse
Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetingel-
serne kan læses. Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til service@
thermex.dk eller på tlf. [phone].
MILJØHENSYN
EMBALLAGE
Emballagen skal bortskaes i overensstemmelse med gældende regler for aaldshåndtering.
SKROTNING AF EMHÆTTEN
Symbolet på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaes som husholdningsaald, men skal
afleveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr.

16 THERMEX PRO LINK II M 536991501911122018
NORsK »
INNHOLD
Generell advarsel 17
Innholdet i esken 18
Produktet 19
Pro Link Basic 19
Pro Link Premium 24
Pro Link Plasma 26
Service 27
Miljøhensyn 27

M 536991501911122018 THERMEX PRO LINK II 17
NORsK »GENERELL ADVARSEL
GENERELL ADVARSEL
• Denne enheten er utviklet og produsert i henhold til DS/EN 60335-
1.
• Enheten er kun beregnet på bruk i private hjem. Hvis den brukes
til andre formål bortfaller reklamasjonsretten.
• All installasjon skal utføres av en fagutdannet tekniker i overens-
stemmelse med anvisningene fra Thermex Scandinavia A/S (Th-
ermex) og gjeldende lovgivning.
• Thermex fraskriver seg ethvert ansvar for skader som er oppstått
som følge av feil installasjon, montering, bruk eller innstillinger.
FØR MONTERING/BRUK
• Kontroller enheten for transportskader, feil og mangler når du
mottar den.
• Transportskader rapporteres umiddelbart ved mottak til trans-
portfirmaet og Thermex.
• Feil og mangler skal rapporteres til Thermex innen 8 dager etter
mottak, og senest før montering/bruk.
MONTERING
• Enheten er beregnet til bruk med 230/380 Volt ±10%~ 50 HZ.
• Enheten må være jordet.
• Anvisningene til produsenten av ventilasjonsanlegget må alltid
følges ved tilkobling av Thermex Pro Link (Pro Link).
• Maksimal rekkevidde mellom mottaker og transceiver er 400 me-
ter (siktlinje).
• Maksimal belastning på tilkoblet enhet er 10 kW (<25 A pr. fase).

18 THERMEX PRO LINK II M 536991501911122018
NORsK »INNHOLDET I ESKEN
INNHOLDET I ESKEN
PRO LINK BASIC
• 1 transceiver montert i en plastboks
• 1 mottaker montert i en plastboks
• 8 skruer til montering av lokkene til plastboksene (inkludert plastboksene)
• 8 dekkpropper til skruene på lokkene (inkludert i plastboksene)
• 1 bruksanvisning
PRO LINK PREMIUM
• 1 transceiver montert i en plastboks
• 1 mottaker montert i en plastboks
• 8 skruer til montering av lokkene til plastboksene (inkludert plastboksene)
• 8 dekkpropper til skruene på lokkene (inkludert i plastboksene)
• 1 spjeldmotor
• 1 brakett til montering av spjeldmotor
• 1 selvskjærende skrue til montering av brakett
• 1 Ø160 mm spjeld
• 1 bruksanvisning
PRO LINK PLASMA
• 1 transceiver montert i en plastboks
• 1 mottaker montert i en plastboks
• 8 skruer til montering av lokkene til plastboksene (inkludert plastboksene)
• 8 dekkpropper til skruene på lokkene (inkludert i plastboksene)
• 1 plasmafilter
• 1 bruksanvisning

M 536991501911122018 THERMEX PRO LINK II 19
NORsK »PRODUKTET
PRODUKTET
Pro Link er løsningen på hvordan du balanserer utskiftningen av luft på kjøkkenet ditt, selv når du slår på kjøkkenviften din. Pro Link er tilgjen-
gelig i tre forskjellige pakker som dekker de fleste behov:
• Pro Link Basic
• Pro Link Premium
• Pro Link Plasma
Hvilke muligheter de ulike pakkene byr på, og hvordan de monteres, beskrives i de følgende avsnittene.
PRO LINK BASIC
Pro Link Basic består av en transceiver og en mottaker, som kommuniserer trådløst. Det skal derfor ikke trekkes kabler mellom kjøkkenviften og
ventilasjonssystemet.
I mottakeren på Pro Link Basic er det en potensialfri kontakt som kan fungere både som «normally open» (normalt åpen) eller «normally closed»
(normalt lukket), og gir dermed mulighet for å øke mengden luft som blåses inn fra ventilasjonssystemet når viften aktiveres. På den måten
kan luftmengden i lavenergihus, leiligheter med selvstendige ventilasjonsanlegg eller mindre sentrale ventilasjonsanlegg avbalanseres, også når
viften er i bruk.
MERK: Anvisningene til produsenten av ventilasjonsanlegget må alltid følges ved tilkobling av Pro Link Basic.
MOTTAKER
Mottakeren monteres ved ventilasjonsanlegget.
MERK: Anvisningene til produsenten av ventilasjonsanlegget må alltid følges ved tilkobling av Pro Link Basic.
1. DIP-switch
2. Diode
3. Knapp for oppkobling
4. Sikring
5. 230 V inn
6. Tilkobling av spjeldmotor
7. Relé 2
8. Relé 1
TRANSCEIVER
Transceiveren monteres på kabelen mellom kretskortet og betjeningspanelet i viften.
1. Kontakt til montering i viftens
kretskort
2. Diode - Indikator for oppkobling
3. Kontakt til betjeningspanel
4. Knapp for oppkobling
1 4 5 6 7 832
1
3
2
4

20 THERMEX PRO LINK II M 536991501911122018
NORsK »PRO LINK BASIC
TILKOBLING AV MOTTAKEREN
Mottakeren skal kobles til det eksterne ventilasjonsanlegget. Mottakeren kobles til i henhold til diagrammet:
Når strømmen er koblet til lyser den røde dioden.
MONTERING AV TRANSCEIVEREN PÅ VERTIKALE MODELLER SAMT VICHY OG ASTON
På de vertikale modellene, Vichy og Aston, skal transceiveren monteres direkte på kretskortboksen som sitter inne i viften. Transceiveren mon-
teres i følgende trinn:
L N
N F1 F2
230 V out
for valve
COMM NO NC
COMM NO NC
Relay 2
Relay 1
Pair button
Fuse
Diode
Dipswitch
230 V in
Åpne lokket på viften og ta ut filteret.
1
Fjern plasthetten som sitter over kontakten på
kretskortboksen. Dette gjøres enklest ved å forsik-
tig lirke med en skrutrekker eller lignende.
3
2
Kretskortet sitter bak filtrene i viften.
Kople kontakten fra betjeningspanelet av
kretskortet.
4
Monter kontakten fra betjeningspanelet på
transceiveren.
Monter kontakten fra transceiveren på viftens
kretskort og sett deretter på plasthetten igjen.
5 6
