Thule 724 User manual

724/725 FLAT TOP
PARTS INCLUDED / PIÈCES INCLUSES / PIEZAS INCLUIDAS
724 Ski Carrier / Porte-skis 724 / Portaesquís 724
725 Ski Carrier / Porte-skis 725 / Portaesquís 725
Retangular washer / Plaquette rectangulaire / Arandela rectangular
Clamp-on / Bride de fixation / Brida de fijación
Carriage Bolt / Vis de carrosserie / Perno de carruaje
2 Wing knob / Écrou papillon / Perilla de 2 alas
A
B
C
D
E
2
2
4
4
4
4
part
pièce
parte
753-2123
753-2123-02
853-2154
853-2156
915-0650-11
753-1897
description
description
descripcion
part number
numéro de pièce
numero de parte
qty.
qté
cantidad
A
B C D E
Locks are required for the safe operation of this accessory but are not included.
You may obtain these locks in a #512 (2 pack), #544 (4-pack), #596 (6-pack),
#588 (8 pack), or #510 (10-pack).
Des serrures sont nécessaires au bon fonctionnement de cet accessoire mais ne sont pas fournies.
Vous pouvez vous procurer ces serrures sous les références 512 (ensemble de 2),
544 (ensemble de 4), 596 (ensemble de 6), 588 (ensemble de 8) ou 510 (ensemble de 10).
Para un funcionamiento seguro de este accesorio se necesitan cerraduras, que no se suministran. Puede obtener estas cerraduras en los
modelos núm. 512 (conjunto de 2), 544 (conjunto de 4), 596 (conjunto de 6), 588 (conjunto de 8) ó 510 (conjunto de 10).
Clamp-on: For use with rectangular Load Bars only.
Bride de fixation: Pour usage uniquement avec barres de toit rectangulaires.
Brida de fijación: Para usar solamente con barras de carga rectangulares.

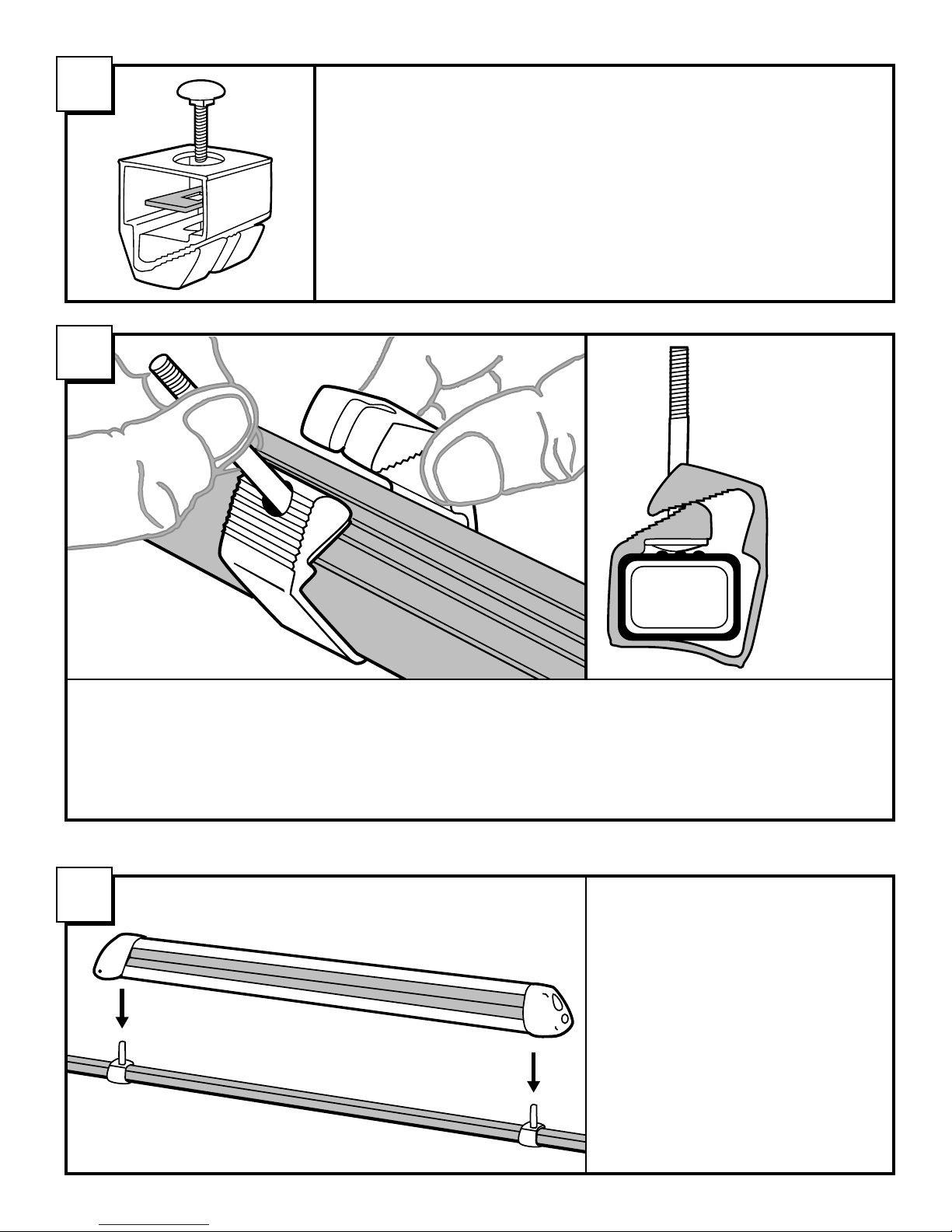

1• Assemble carriage bolt, rectangular washer and square Clamp-on as
illustrated.
•Montez la vis, la plaquette et les brides de fixation, selon l’illustration.
•Ensamble el perno de carruaje, la arandela rectangular y la brida de fijación cuadrada según se muestra en el dibujo.
2
• While holding the end of the carriage bolt with one hand, wrap the clamp-on around the load bar to the loose
position. Do this for all four clamp-ons.
•En maintenant l’extrémité de la vis avec une main, installez les brides de fixation autour de la barre de toit. Répétez cette opération pour les
quatre brides.
•Mientras sujeta el extremo del perno de carruaje con una mano, envuelva la brida de fijación alrededor de la barra de carga a la posición sin apretar. Haga esto con las cuatro bridas de fijación.
• Position the Clamp-ons so that the
bolts line up with the holes on the
bottom of the ski carrier. Set the
carrier down on to the bolts.
•Positionnez les brides de fixation sur la barre
de toit de façon à ce que les vis soient alignées
sur les trous inférieurs du porte-skis.
Placer celui-ci sur les vis.
•Coloque las bridas de fijación de manera que los pernos estén
alineados con los orificios en la base del portaesquís.
Asiente el portaqesquís encima de los pernos.
Loose position
Position avant serrage
Posición sin apretar
3

LOCK
®
4• Open the upper arm of the carrier. Use the 2-wing knob to firmly
tighten the front clamp-on first. To tighten the rear clamp-on, the
upper arm must be fully opened to the 90 degree position, as
illustrated.
•Ouvrez le bras supérieur du porte-skis. Serrez fermement la bride de fixation avant
à l'aide d'un écrou papillon. Pour serrer la bride de fixation arrière; le bras
supérieur doit être ouvert à fond à 90°, tel qu'illustré.
•Abra el brazo superior del portaesquís. Use la perilla de dos alas para apretar firmemente la brida de fijación
delantera primero. Para apretar la brida de sujeción trasera, el brazo superior debe estar completamente
abierto a un ángulo de 90 grados, según se muestra en el dibujo.
5• Before mounting the skis, lower the upper arm until it stops at
the position shown. Mount skis into the carrier with tips facing
to the rear.
•Avant de poser les skis dans le porte-skis, abaissez le bras jusqu’il s'arrête en
position, tel qu'illustré. Installez les skis en positionnant les spatules vers l’arrière.
•Antes de montar los esquís, baje el brazo superior hasta que se detenga en la posición que se muestra.
Monte los esquís en el portaesquís con las puntas de cara a la parte trasera.
6• To close the carrier, push the hood down until the latch clicks
securely. The latch is designed with two settings to accommodate
varying thickness.
•Pour fermer le porte-skis, rabattez complétement le bras supérieur jusqu’à ce que le
loquet s’engage bien. Le loquet à deux positions de réglage permet de l’adapter
aux différentes épaisseurs.
•Para cerrar el portaesquís, presione el brazo superior hacia abajo hasta que el pestillo haga clic de forma segura.
El pestillo está diseñado con dos posiciones para acomodar grosores diferentes.
7• For installation of the One Key System lock cylinders, follow the
instructions that come with the locks. The directional arrow on
the locking hood indicates the locked position.
•Afin d’installer les serrures “One Key System”, veuillez suivre les instructions
accompagnant celles-ci. Un repère visuel sur le boîtier vous indique la position
de verrouillage du porte-skis.
•Para la instalación de los cilindros de cerradura One Key System, siga las instrucciones que vienen con las
cerraduras. La flecha de dirección en la tapa de cierre indica la posición de cerrado.
