Thule 738483 User manual

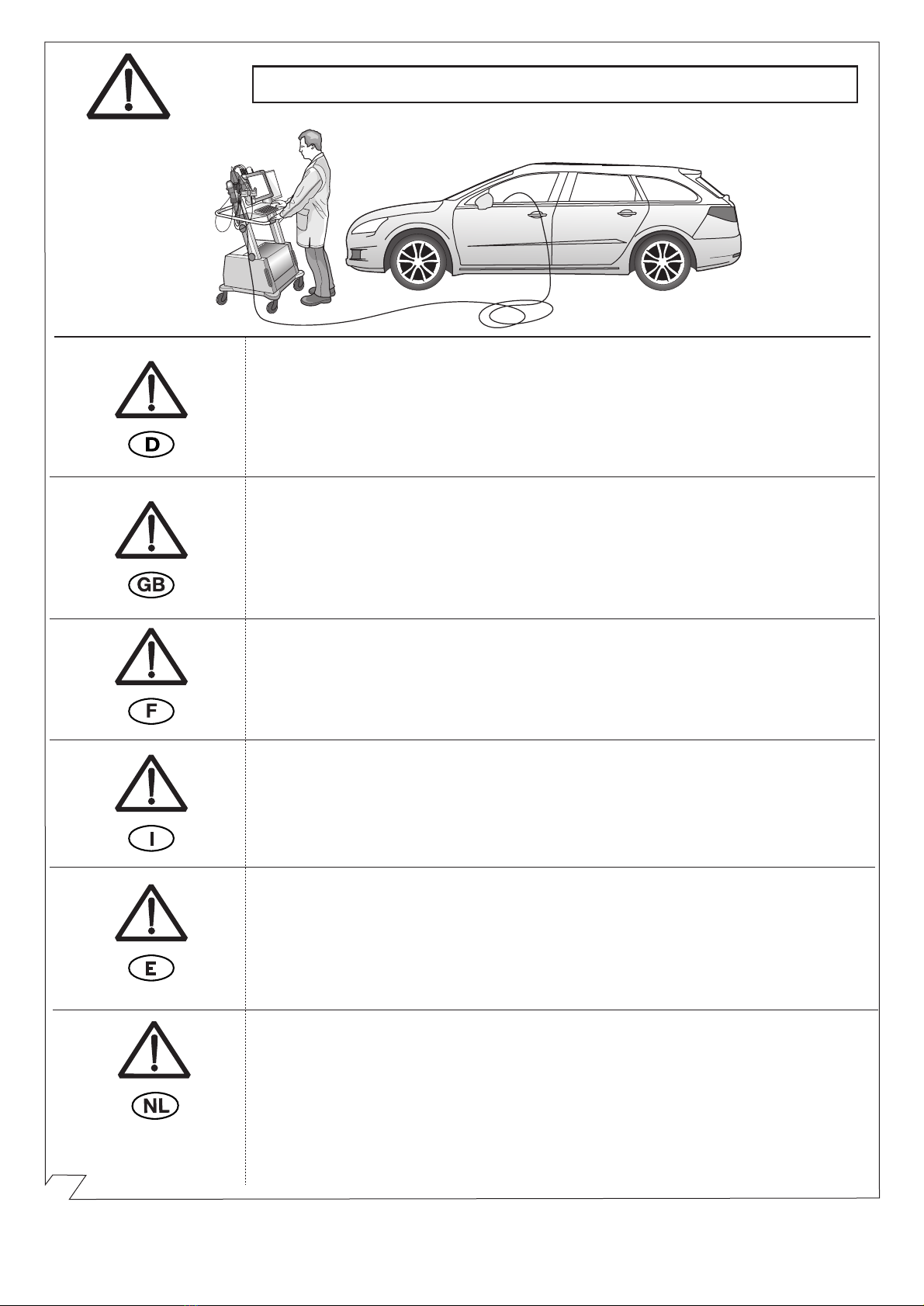

The light functions on the trailer will
only operate AFTER the vehicle has
been re-coded!
Anhängerbetrieb konfigurieren / Set up trailer operation
Die Beleuchtungsfunktionen am
Anhänger funktionieren nur NACH
Konfiguration des Fahrzeuges auf
Anhängerbetrieb!
738483
PEUGEOT 508 03/11
508 SW 03/11
508 RXH 04/12

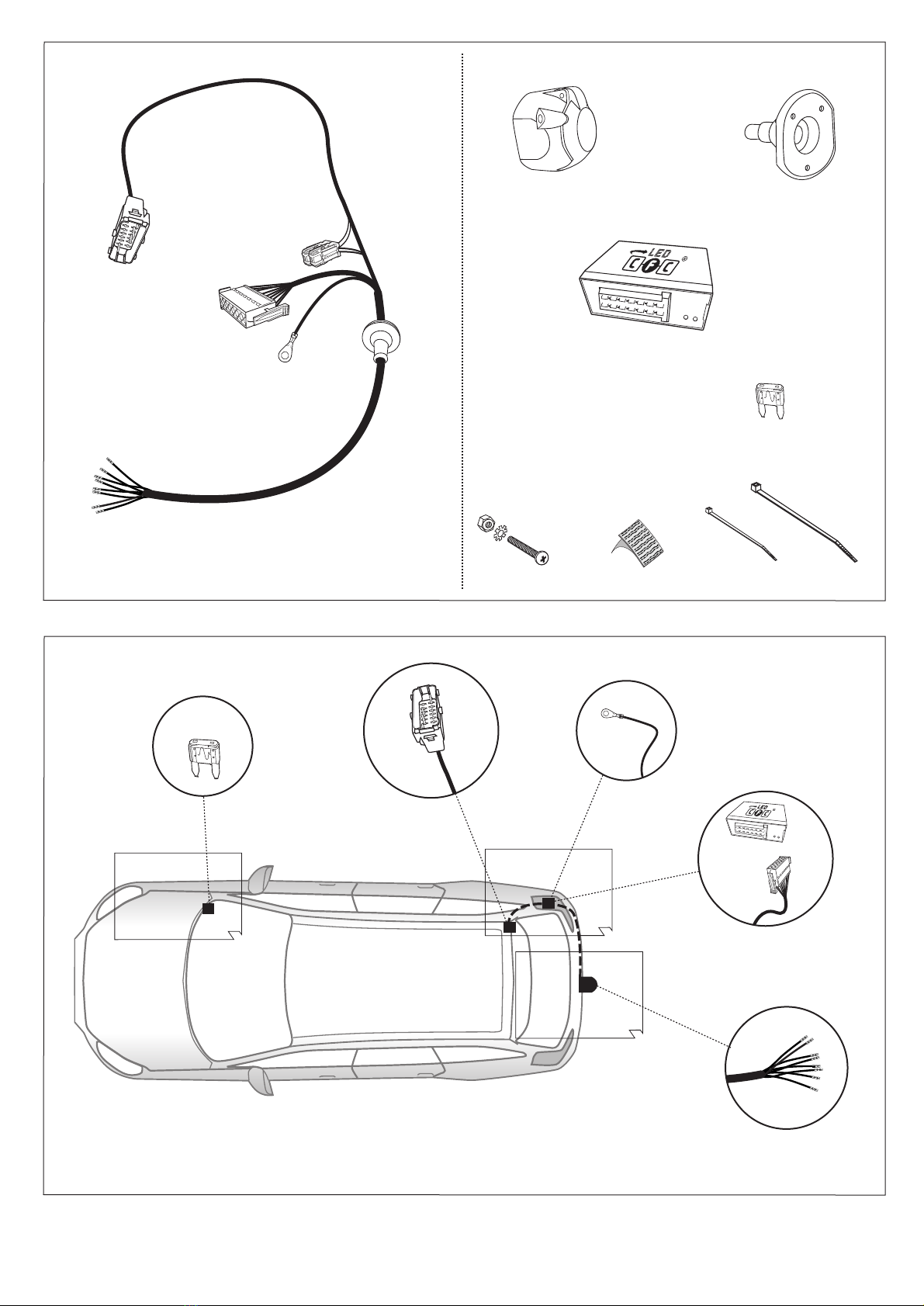

Wiringkit
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 1/14

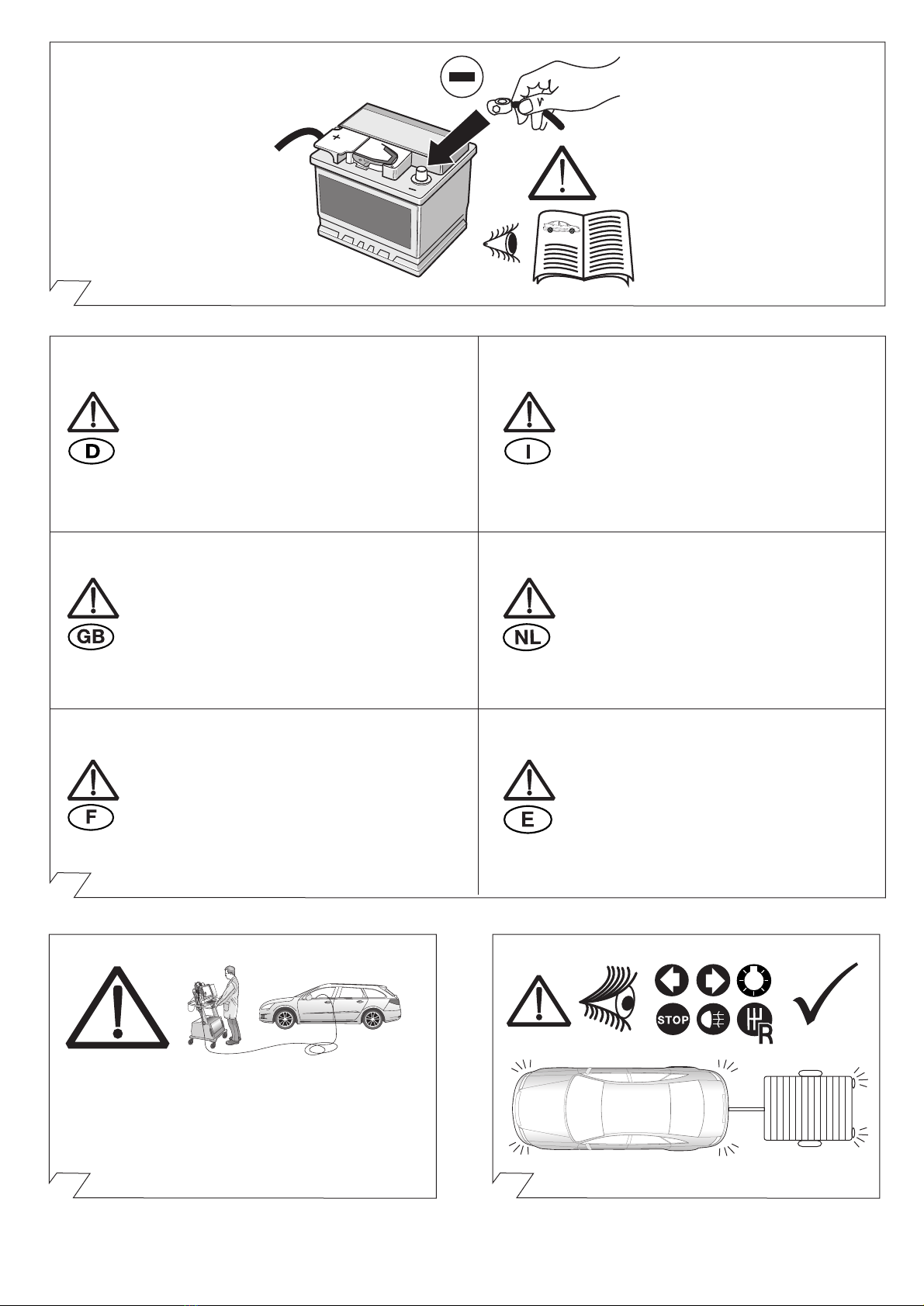

Installation of the towing electrics kit must be undertaken by a specialist
workshop or an appropriately qualified person. Before starting work,
you must read the installation in-structions through completely. After
installing the towing electrics kit, the installation instructions should
be kept with the vehicle service documentation.
All claims under the guarantee will lapse in case of improper use or modification
of the towing electrics kit or any of its component parts. When driving without
a trailer or load carrier, any adapter installed must be removed from the
electrical socket. We reserve the right to alter the design, content or colour.
We accept no liability for any errors in these instructions. All details and
illustrations are non-binding.
De inbouw van deze elektroset moet door een vakwerkplaats of door
een overeenkomstig gekwalificeerde persoon gebeuren. Vóór aanvang
van alle montagewerkzaamheden absoluut de montagehandleiding
volledig doorlezen. Na inbouw van de elektroset dient de
montagehandleiding bij de servicedocumenten van het voertuig te
worden gelegd!
Bij ondeskundige toepassing of wijziging van de elektroset c.q. van de daarin
zittende componenten vervalt elke aanspraak op fabrieksgarantie. Tijdens het
rijden zonder aanhanger of ladingdrager moeten evtl. gebruikte adapters altijd
uit de stekkerdoos worden verwijderd. Wijzigingen met betrekking tot
constructie, uitvoering, kleur alsmede vergissing voorbehouden. Alle opgaven
en afbeeldingen niet-bindend.
Bij aanhangers zonder mistachterlicht dient dit achteraf te worden gemonteerd.
Wij verlenen generlei fabrieksgarantie voor technische c.q. elektronische
wijzigingen die na de eerste inbedrijfstelling van de elektroset door de
voertuigfabrikant worden uitgevoerd en bijvoorbeeld leiden tot foutieve functies
van de stekkerdoos van de aanhanger of diens periferie!
De aanhangermodule kan niet worden gediagnosticeerd! Mochten
diagnoseprocessen van de kant van de fabrikant c.q. op software steunende
testmechanismen foutprotocollen genereren die direct of indirect in verband
staan met het gebruik van de aanhanger, dan dient de aanhangermodule te
worden losgekoppeld van de kabelset voor de aanhangerstekkerdoos en dient
het diagnoseproces nogmaals te worden gestart!
WICHTIG!
IMPORTANT!
Le montage du faisceau doit être effectué par un atelier spécialisé ou
par une personne qualifiée en la matière. Avant le début des travaux,
lire impérativement les instructions de montage dans leur intégralité.
Après le montage du faisceau, joindre les instructions de montage aux
documents du véhicule.
Un usage inapproprié ou des modifications du faisceau, ou des pièces qui le
composent, entraînent l’expiration de tout droit à la garantie. Lors d’une conduite
sans remorque ou porteur de charge, les adaptateurs utilisés doivent, le cas
échéant, toujours être enlevés de la prise de courant. Sous réserve de modifications
de constructions, équipement, couleurs ou erreur. Données et illustrations sous
toute réserve.
Pour les remorques qui ne sont pas équipés avec feux anti-brouillard arrière, il
devrait être installé.
Nous n’assumons aucune responsabilité ni garantie pour les modifications
techniques et électroniques ayant été effectuées après la première mise en service
du kit de connexion électrique par le constructeur automobile et ayant mené par
exemple à des mauvais fonctionnements de la prise de remorque ou de sa
périphérie.
Le module remorque ne contient pas de fonction diagnostic! Au cas où des
processus de diagnostic définis par le fabricant ou des mécanismes de contrôle
assistés par ordinateur devaient générer des messages d’erreur directement ou
indirectement en rapport avec le fonctionnement de la remorque, il est impératif
pour la prise de remorque de détacher le module remorque du groupe électrique
et d’initier une nouvelle procédure de diagnostic.
IMPORTANT!
IMPORTANTE!¡IMPORTANTE!BELANGRIJK!
Der Einbau dieses Elektrosatzes muß von einer Fachwerkstatt oder
einer entsprechend qualifizierten Person durchgeführt werden. Vor
Beginn aller Montagearbeiten unbedingt die Einbauanleitung komplett
durchlesen. Nach Einbau des Elektrosatzes ist die Einbauanleitung
den Serviceunterlagen des Fahrzeuges beizulegen!
Bei unsachgemäßer Anwendung oder Veränderung des Elektrosatzes bzw.
der darin befindlichen Bauteile erlischt jeder Anspruch auf Gewährleistung.
Beim Fahren ohne Anhänger oder Ladungsträger müssen ggf. verwendete
Adapter immer aus der Steckdose entfernt werden. Änderungen bezüglich
Konstruktion, Ausstattung, Farbe sowie Irrtum vorbehalten. Alle Angaben und
Abbildungen unverbindlich.
Bei Anhängern ohne Nebelschlussleuchte sollte diese nachgerüstet werden.
Für technische bzw. elektronische Änderungen, welche nach erstmaliger
Inbetriebnahme des Elektrosatzes vom Fahrzeughersteller durchgeführt werden
und beispielsweise zu Fehlfunktionen der Anhängersteckdose oder deren
Peripherie führen, übernehmen wir keinerlei Gewährleistung!
Das Anhängermodul ist nicht diagnosefähig! Sollten herstellerseitige
Diagnoseprozesse bzw. softwaregestützte Prüfmechanismen Fehlerprotokolle
generieren, welche direkt oder indirekt mit Anhängerbetrieb in Zusammenhang
stehen, ist das Anhängermodul vom Leitungssatz für die Anhängersteckdose
zu trennen und ein nochmaliger Diagnosevorgang zu starten!
In case of missing a rear fog lamp on the trailer, it should be retrofitted.
We accept no responsibility and give no guarantee for technical and electrical
modifications made after the initial operation of the towing electrics kit by the
vehicle manufacturer and which may lead, for example to malfunction of the
trailer socket or its peripheries.
The trailer module is not diagnostics-capable. If the manufacturer’s diagnostics
processes or software-supported test mechanisms generate error reports
directly or indirectly linked with trailer operation, the trailer module must be
disconnected from the leads to the trailer socket and a new diagnostic process
initiated.
L’installazione del kit elettrico deve essere effettuata da un’officina o
da personale specializzato. Prima di iniziare tutti i lavori di montaggio,
leggere da cima a fondo le istruzioni. Dopo aver installato il kit elettrico
si prega di allegare le istruzioni di montaggio ai documenti di
manutenzione del veicolo!
In caso di uso improprio o di modifiche del kit elettrico e delle componenti del
medesimo, ogni diritto di garanzia decade. Durante la guida senza rimorchio
o portacarichi, togliere sempre gli adattatori dalla presa di corrente. Con riserva
di modifiche relative a costruzione, equipaggiamento, colore e salvo errori.
Tutte le indicazioni e illustrazioni non sono vincolanti.
In caso di rimorchi non corredati di luce retronebbia, questa dovrebbe essere
istallata.
Per le modiche tecniche ed elettroniche eseguite dopo la prima messa in
funzione del kit elettrico da parte del costruttore del veicolo, e che portano,
per esempio, a un malfun-zionamento della presa del rimorchio o della sua
periferia, non ci assumiamo alcuna responsabilità!
Il modulo del rimorchio non è idoneo alla diagnosi! Nel caso in cui processi
diagnostici o apparecchiature di prova controllate da software dovessero
generare dei protocolli d’errore in rapporto diretto o indiretto con l’uso del
rimorchio, si deve staccare il modulo del rimorchio dal conduttore per la presa
del rimorchio, e avviare nuovamente la diagnosi!
El montaje del equipo eléctrico deberá llevarse a cabo en un taller
especializado o por parte de una persona correspondientemente
calificada. Antes de comenzar cualquier trabajo de montaje es
imprescindible haberse leído las instrucciones de montaje por completo.
¡Después de haber realizado el montaje del equipo eléctrico deben
adjuntarse las instrucciones de montaje a los documentos de servicio
del vehículo!
En caso de una utilización inadecuada o de una modificación del equipo
eléctrico o de los componentes incluidos respectivamente se extinguirá
cualquier derecho de garantía. En caso de conducir sin remolque o sin
portacargas deberán sacarse siempre del enchufe los adaptadores que hayan
podido ser utilizados. Queda reservado el derecho de modificaciones con
respecto a la construcción, el equipamiento, el color y de errores. Todas las
informaciones y reproducciones se entienden sin compromiso.
Al tratarse de remolques sin luz antiniebla trasera, esta debería ser reequipada.
¡No asumiremos ninguna clase de garantía por modificaciones técnicas o
electrónicas respectivamente que se lleven a cabo después de la primera
puesta en funcionamiento del equipo eléctrico por parte del fabricante del
vehículo y que puedan provocar por ejemplo un mal funcionamiento del enchufe
del remolque o de los correspondientes componentes periféricos!
¡El módulo para el remolque no puede someterse a un diagnóstico! En caso
de que los procesos de diagnóstico por parte del fabricante o que los
mecanismos de comprobación asistidos por software generen informes de
errores que estén directa o indirectamente relacionados con el servicio con
remolque, deberá separarse el módulo para el remolque de los cables de
conexión para el enchufe del remolque e iniciarse un nuevo proceso de
diagnóstico!
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 2/14

87160733 / 04.03.2014 / Änderungen vorbehalten Seite 3/14

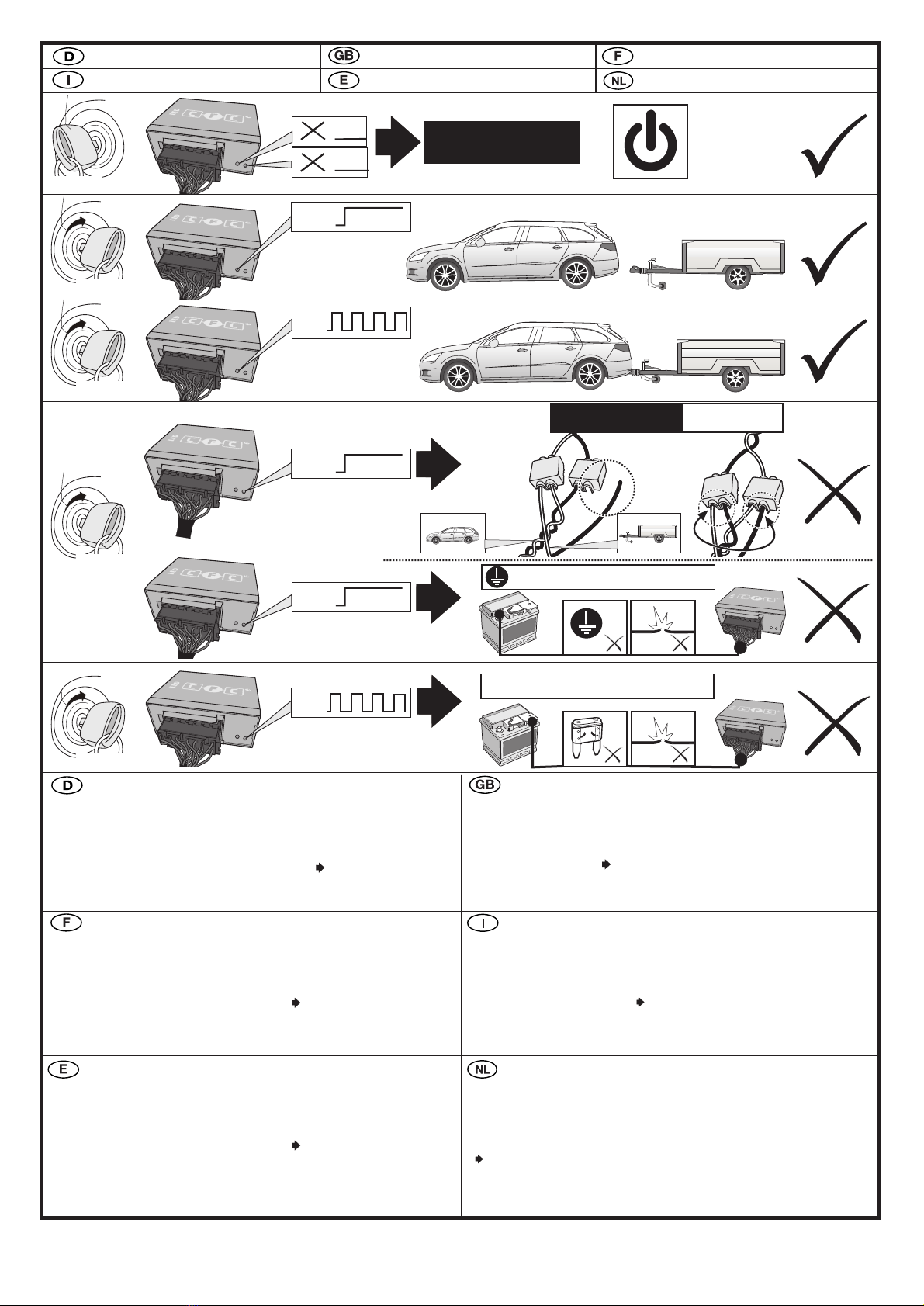

ON
L
O
C
K
Ignition ON
ON
L
O
C
K
Ignition ON
ON
L
O
C
K
Ignition ON
RD
oder
or
RD
RD
Substitution des feux en cas de panne des clignotants de la remorque
Une panne du clignotant de la remorque (à droite, à gauche ou des deux côtés)
est indiquée au conducteur sur l’instrument combiné du véhicule tracteur par
l’affichage d’un message de texte sur l’écran, une augmentation de la fréquence
de clignotement et/ou par un voyant de contrôle de panne de lampe, qui s’allume.
En outre, si le clignotant est activé, le feu arrière de la remorque
correspondant devient alors un clignotant ( substitution des feux):
en cas de panne du clignotant, le feu arrière gauche ou droit remplace le clignotant
défectueux en s’allumant à la même fréquence que le clignotant!
Sostituzione della luce in caso di anomalia alle frecce del rimorchio
Il guasto di una freccia del rimorchio (destra, sinistra o entrambi i lati) viene
segnalato al conducente sulla plancia portastrumenti della motrice mediante un
messaggio di testo sul display, l’aumento della frequenza di lampeggio e/o tramite
accensione di una spia di controllo indicante che una lampadina è bruciata.
Quando si attiva l’indicatore di direzione, inoltre, la relativa luce posteriore
del rimorchio diventa freccia ( sostituzione della luce):
In caso di guasto alla luce della freccia, la luce posteriore sinistra o destra si
accende sostituendo nella frequenza del lampeggio la freccia difettosa!

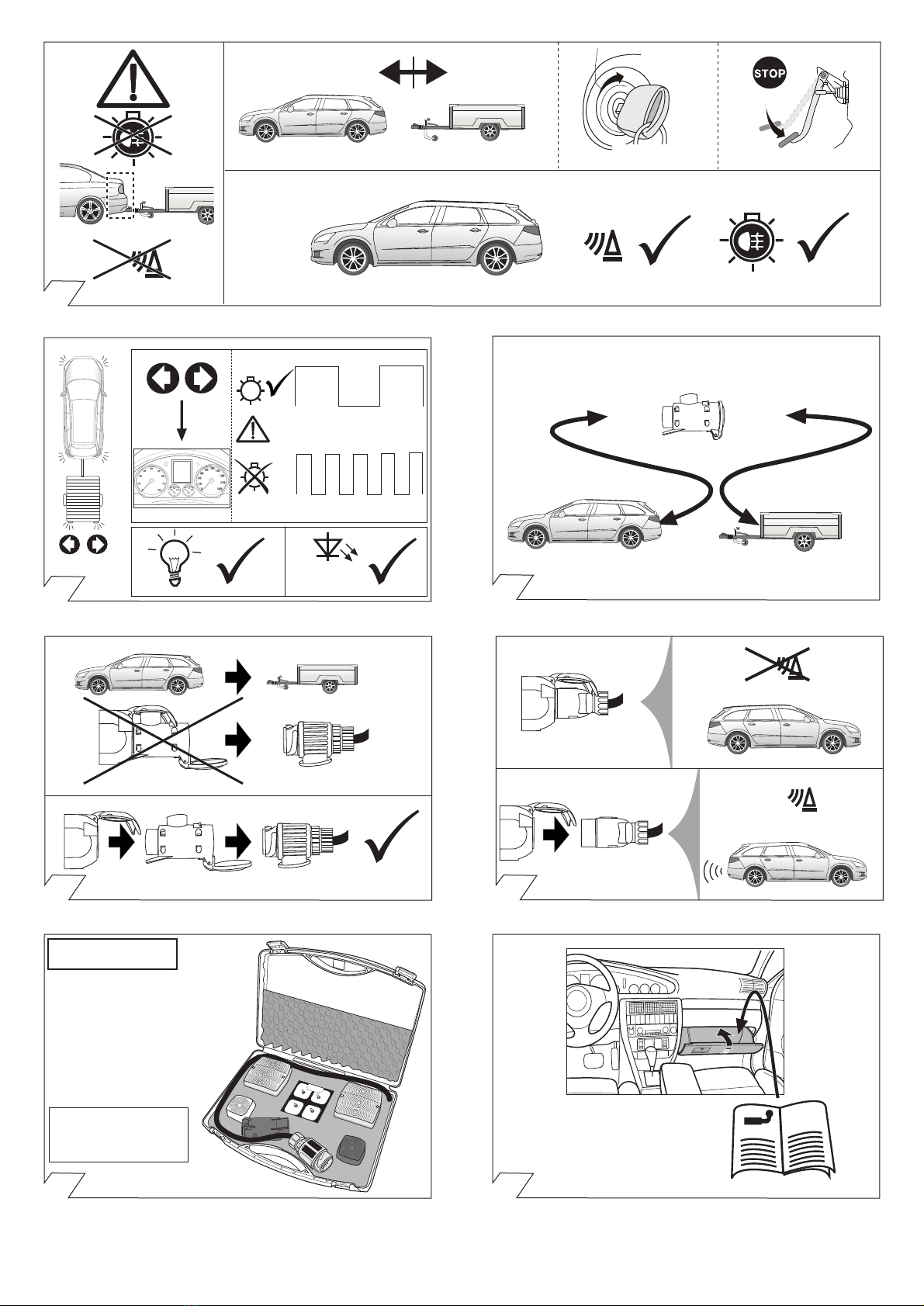

Leuchtensubstitution bei Ausfall der Anhänger-Blinkleuchten
Der Ausfall einer Anhänger-Blinkleuchte (rechts, links oder beidseitig) wird
dem Fahrer im Kombi-Instrument des Zugfahrzeugs über eine Textmeldung
im Display, eine Blinkfrequenzerhöhung und/oder durch das Aufleuchten
einer Kontrolleuchte für Lampenausfall angezeigt.
Bei aktiviertem Fahrtrichtungsanzeiger wird außerdem die entsprechende
Rückleuchte des Anhängers zur Blinkleuchte ( Leuchtensubstitution):
Bei Blinkleuchtenausfall ersetzt die linke bzw. rechte Rückleuchte durch
Aufleuchten in der Blinkfrequenz die defekte Blinkleuchte!
Lamp substitution if the trailer indicators fail
The failure of a trailer indicator (right left or both sides) is reported to the driver
in the towing vehicle's combi-instrument via a text message in the display, an
increase in the flashing frequency and/or a control lamp for light failure
coming on.
If the indicator is activated, the corresponding rear lamp on the trailer
becomes the indicator ( lamp substitution):
If an indicator fails the left or right rear light compensates the faulty indicator by
flashing at the correct frequency!
Sustitución de lámpara en caso de fallo de los intermitentes del remolque
El fallo de uno de los intermitentes del remolque (izquierdo, derecho o en ambos
lados) se le indicará al conductor en el display de información del instrumento
combinado del vehículo tractor en forma de mensaje de texto y/o por medio de la
iluminación de una lámpara piloto para el fallo de una lámpara.
Con el intermitente activado, además, la luz trasera correspondiente del
remolque asumirá la función de intermitente ( sustitución de lámpara):
¡En caso de fallo de un intermitente, la luz trasera izquierda y/o derecha sustituirá
el intermitente defectuoso parpadeando en la frecuencia de los intermitentes!
Vervanging van lampen bij uitvallen van de knipperlichten van de
richtingaanwijzer van de aanhanger
Het uitvallen van een knipperlicht van de richtingaanwijzer op de aanhanger (rechts, links
of aan beide kanten) krijgt de chauffeur op het combi-instrument van het trekvoertuig te
zien via een tekstmelding op het display, een verhoging van de knipperfrequentie en/of
doordat een controlelamp voor het uitvallen van lampen gaat branden.
Als de richtingaanwijzer is geactiveerd, wordt de betreffende achterlamp van de
aanhanger bovendien een knipperlicht van de richtingaanwijzer
( vervanging van lampen):
Als het knipperlicht van de richtingaanwijzer uitvalt, vervangt het linker c.q. rechter achterlicht
het defecte knipperlicht van de richtingaanwijzer door in de knipperfrequentie te gaan
branden!
No CAN-Data
Standby /
Sleepmode
=
B+/30: PIN 2 oder/or 4
/31: PIN 1
OFF
Ignition OFF
ON
L
O
C
K
Ignition ON
Diagnosefunktion der Kontroll-LED’s Diagnosis function of control LEDs Fonction diagnostic des LED de contrôle
Funzione di diagnostica dei LED di controllo Función de diagnóstico de los LEDs de control Diagnosefunctie van de controle-LED´s
GN
RD
GN
GN
CAN-Data Wire
PIN 13+14

6-10
30A
24-26 3, 5, 11-23
3x 10x 5x
2x
30A
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 4/14

1
Um Störungen und Schäden
am Bordnetz zu vermeiden,
muss die Massepolklemme
unbedingt vor Beginn aller
Arbeiten von der
Fahrzeugbatterie getrennt
werden!
Insbesondere bei Arbeiten
und Anschlüssen am CAN-
Datenbus kann bei nicht
abgeklemmter Batterie
sowohl das Anhängermodul
als auch das fahrzeugseitige
Bordnetzsteuergerät
beschädigt werden!
Bitte Herstellervor-schriften
beim Ab- und Anklemmen
der Fahrzeugbatterie
beachten!
¡Para evitar fallos y defectos
en el sistema eléctrico de a
bordo es imprescindible
separar al terminal de
puesta a tierra de la batería
del vehículo antes de reali-
zar cualquier trabajo!
¡Particularmente al realizar
trabajos y conexiones al bus
de datos CAN puede
estropearse tanto el módulo
para remolques como el
regulador del sistema
eléctrico de a bordo del
vehículo si no se ha
desconectado la batería!
¡Rogamos observar las
instrucciones del fabricante
al conectar y desconectar
la batería del vehículo!
In order to avoid mal-
functions and damage to the
vehicle’s electrical system
the earth terminal must be
disconnected from the
vehicle’s battery before
starting work!
Both the trailer module and
the vehicle’s control unit for
the electrical system can be
damaged during work on
the CAN data bus
connections if the battery is
not disconnected!
Please pay attention to the
manufacturer’s instructions
when disconnecting and
reconnecting the vehicle’s
battery!
Afin d’éviter tout dys-
fonctionnement ou endom-
magement du circuit de
bord, il est indispensable de
débrancher la pince de
masse de la batterie du
véhicule avant le début de
toute opération!
En particulier s’il s’agit de
travaux et de branchements
effectués sur le bus de
données CAN, si la batterie
n’est pas débranchée, le
module remorque aussi bien
que le dispositif de
commande de circuit de
bord du véhicule risquent
d’être endommagés!
Veuillez respecter les
directives du fabricant lors
du branchement et du
débranchement de la
batterie du véhicule!
Per evitare disturbi e danni
alla rete di distribuzione
elettrica, l’espansione polare
a massa deve essere
assolutamente scollegata
dalla batteria del veicolo
prima dell’inizio dei lavori!
In particolare durante i lavori
e gli allacciamenti al bus di
dati CAN, se la batteria non
è scollegata si possono
danneggiare sia la centralina
rimorchio, sia la centralina
della rete di distribuzione
elettrica del veicolo!
Attenersi alle indicazioni del
costruttore per scollegare e
ricollegare la batteria del
veicolo!
Om storingen en schade aan
de elektrische bedrading te
vermijden moet de
massapoolklem absoluut vóór
aanvang van alle
werkzaamheden worden
losge-koppeld van de
voertuigaccu!
Vooral bij werkzaamheden
aan en aansluitingen op de
CAN-databus kan zowel de
aanhangermodule als de
voertuigzijdige regeleenheid
voor de elektrische installatie
beschadigd worden, als de
accu niet ontkoppeld is!
Fabrieksvoorschriften bij het
vast- en loskoppelen van de
voertuigaccu in acht nemen
a.u.b.!
ACHTUNG! ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION! ATTENTIE!
MANUAL
Die Kühlerleistung des
Fahrzeuges muß bei
Nachrüstung einer
Anhängerkupplung
möglicherweise erhöht werden!
Bitte unbedingt
Herstellerangaben beachten!!
Co
Co
The vehicle's cooling capacity
may have to be increased
when retrofitting a trailer
coupling! You must observe
the manufacturer's
instructions!!
Il peut s’avérer nécessaire
d’augmenter la puissance du
radiateur du véhicule lorsque
celui est équipé ultérieurement
d’un attelage remorque!
Respecter impérativement les
insctructions du constructeur!!
La capacità di raffreddamento
del veicolo, quando si applica
un gancio di traino, si deve
possibilmente aumentare!
Si prega di osservare
tassativamente le indicazioni
del produttore!!
¡Es posible que haya que
aumentar la capacidad del
radiador en caso de reequipar
un acoplamiento de remolque!
¡Rogamos tener en cuenta las
instrucciones de fabricante sin
falta!
Het koelvermogen van het
voertuig moet mogelijk worden
verhoogd als achteraf een
aanhangerkoppeling wordt
aangebracht!
Absoluut de fabrieksopgaven
in acht nemen a.u.b.!!
ACHTUNG! ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION! ATTENTIE!
Werkzeuge - Tools - Outils - Utensile - Herramientas - Werktuigen
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 5/14

1.
2.
6.
3. 4. 5.
7.
1. 3.
2.
4.
2
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 6/14

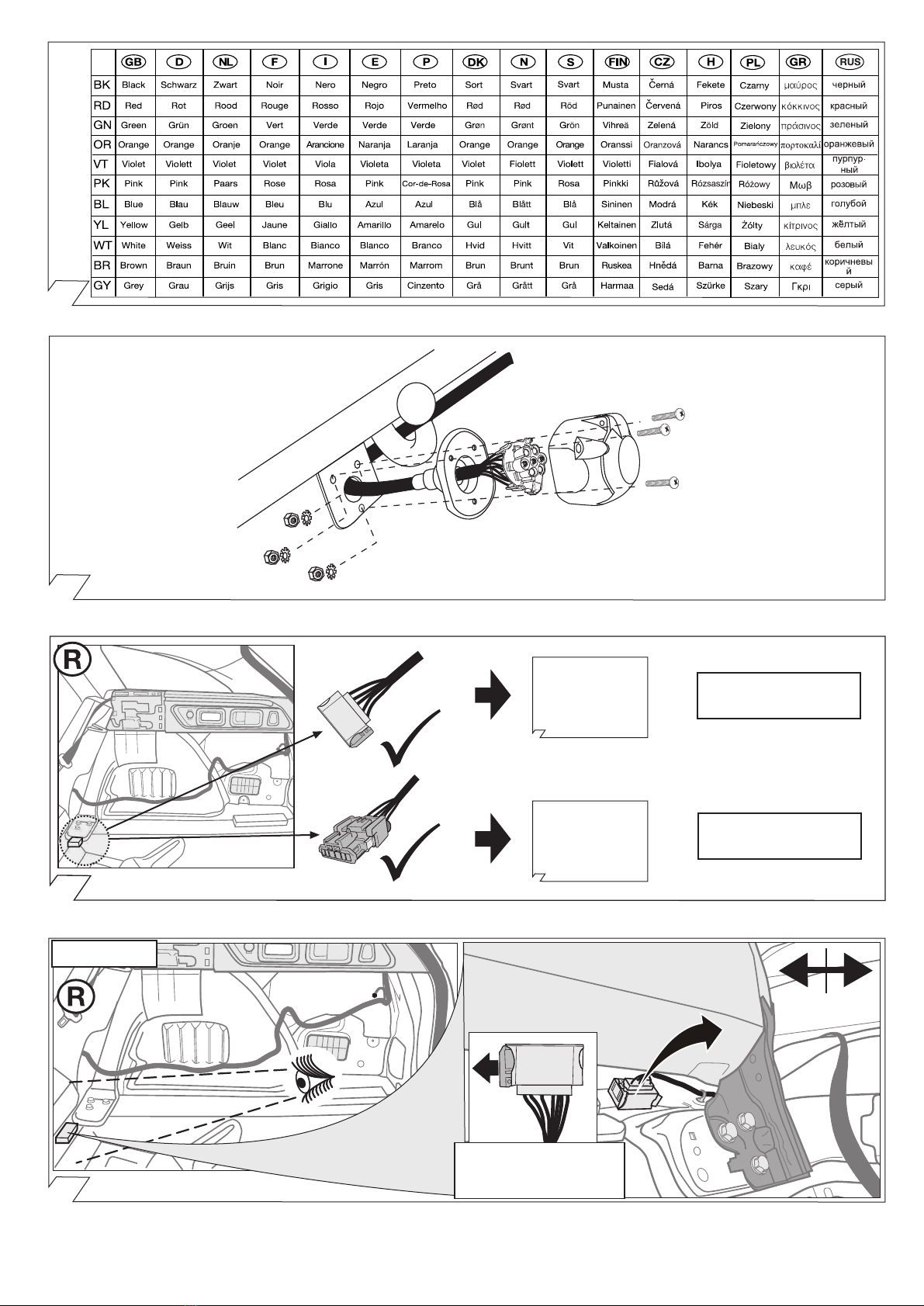

Belegung der Steckdose / Maximale Ausgangsleistung
Socket configuration / Maximum power output
Correspondance des contacts de la prise / Puissance de sortie maximale
Abbinamento della presa / Uscita di alimentazione massima
Indeling van de stekkerdoos / maximaal uitgangsvermogen
ISO 1724
5/58-R
6/54
1/L
4/R
2
3/31
BK/WT
WT
BK/GN
BR
GY/RD
BK/RD
7/58-L
GY/BK
21W
42W
21W
52W
63W
52W
90500548
3
4 5
6
78
25 mm
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 7/14

9
10
11
12 - 15
23 - 38
16 - 38
GY
BK
OPTION 1
OPTION 2
12

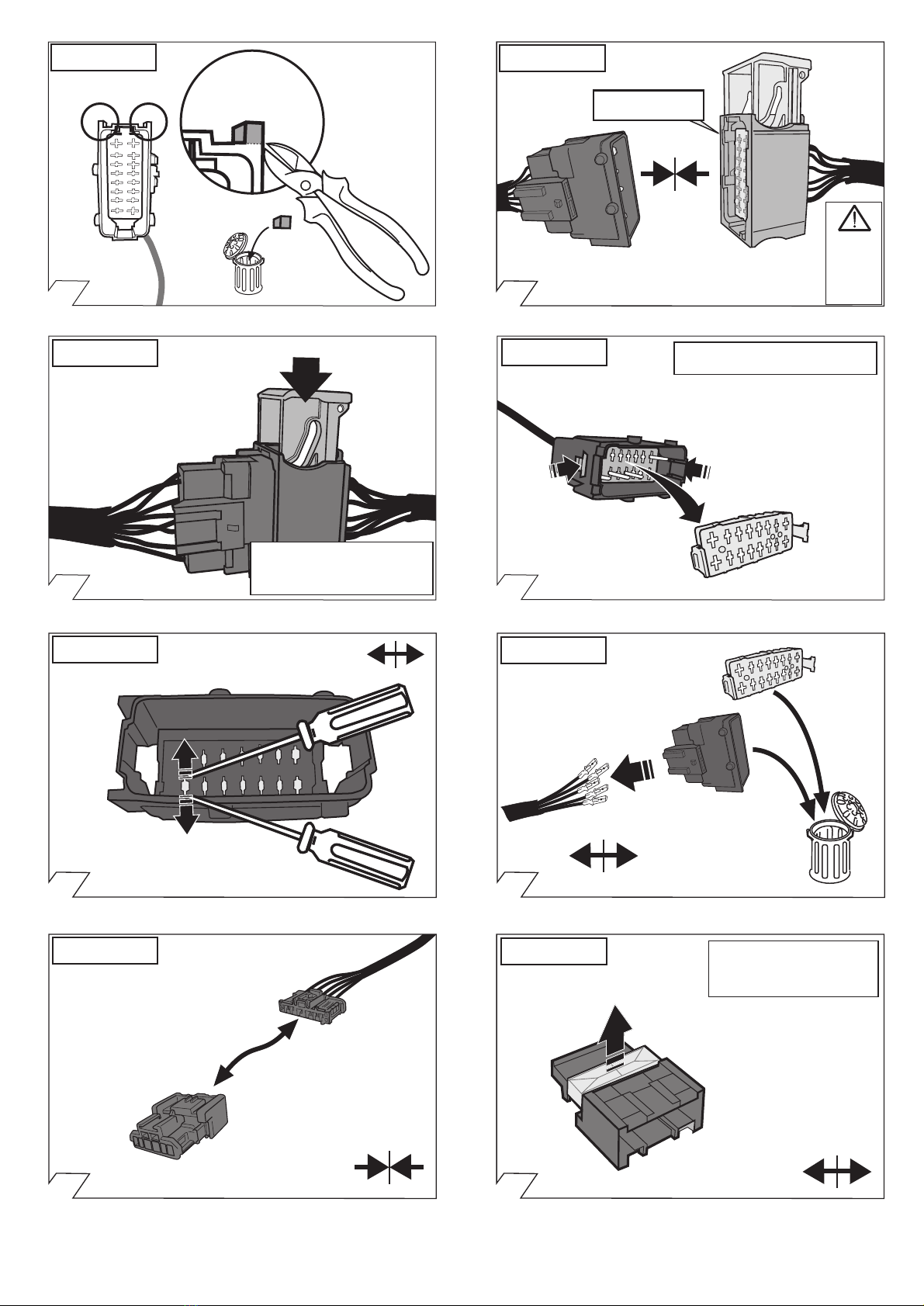

Open secondary lock!
Sekundärverriegelung
öffnen!
OPTION 1
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 8/14

2x
BK
13
OPTION 1
14
BK GY
16pin /GY
Wichtig!
Unbedingt
Hinweise
aus Bild 1
beachten!
Important!
Please note
informations
in picture 1!
OPTION 1
Open secondary lock!
Sekundärverriegelung
öffnen!
OPTION 2
Sekundärverriegelung schliessen!
Close secondary lock!
OPTION 1
OPTION 2
2.
1. 1.
BK
Remove secondary lock!
Sekundärverriegelung entfernen!
OPTION 2
OPTION 2
BK
OPTION 2
15 16
17 18
19 20
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 9/14

24
F11
25 26
OPTION A
Fuse chamber F11 occupied!
Sicherungsplatz F11 belegt!
30A
1.
2.
OPTION B
Fuse chamber F11 unoccupied!
Sicherungsplatz F11 nicht belegt!
30A
F11 F11
Sekundärverriegelung schliessen!
Close secondary lock!
OPTION 2
Wichtig!
Unbedingt
Hinweise
aus Bild 1
beachten!
Important!
Please note
informations
in picture 1!
X00000000
ooooooooooooooooo
21 22
23
1.
2.
123456
YL RD/YL
RD/BL BK/YL BK
OPTION 2
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 10/14

90500507
everse
29 30
MANUAL
Codierung Steuergerät  Seite 13
Code Control unit  page 13
Codage dispositif de commande  page 13
Codifica dispositivo di controllo pagina 13
Bedieningsapparaat coderen pagina 13
Contralor de codificacion pagina 13
27
28
Folgende Beleuchtungsfunktionen
des Anhängers werden nicht bei allen Zugfahrzeugen
mit Tagesfahrlichtschaltung unterstützt:
• Schlussleuchten
• Begrenzungsleuchten
• Kennzeichenbeleuchtung
Zur Aktivierung dieser Funktionen muss Stand-
oder Abblendlicht eingeschaltet werden!
The following lamp functions for the trailer
are not supported by all towing vehicles
with DRL circuit:
• Rear lights
• Side lights
• Numberplate lights
The parking lights or dimmed headlights
must be switched on to activate this function!
Les fonctions d’éclairage suivantes
de la remorque ne sont pas activables s
ur tous les véhicules de traction équipés
de feux de circulation de jour:
• Feux arrières
• Feux d’encombrement
• Éclairage de la plaque minéralogique
Pour activer ces fonctions, les feux de position
ou de croisement doivent être allumés!
Le seguenti funzioni per l’illuminazione
del rimorchio non sono supportate da tutte
le motrici con circuito di luci diurne:
• luci posteriori
• luci d’ingombro
• illuminazione targa
Per attivare queste funzioni devono essere
accese le luci di posizione o gli anabbaglianti!
De volgende verlichtingsfuncties
van de aanhanger worden niet bij
alle trekkende voertuigen met
daglichtschakeling ondersteund:
• Achterlichten
• Spatbordlampen
• Kentekenverlichting
Ter activering van deze functies moet
parkeer- of dimlicht worden ingeschakeld!
No todos los vehículos tractores con conmutación
de luz de marcha diurna ofrecen un soporte para
las siguientes funciones de iluminaición del remolque:
• Luces traseras
• Luces de gálibo
• Iluminación de la matrícula
¡Para activar estas funciones deberán encenderse
las luces de posición o las luces de cruce!
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 11/14

SETUP
1x
P
1. 2. 3.
4.
ON
L
O
C
K
Ignition ON
P
13-pin
7-pin
Optional: Adapter socket 768019
MANUAL
33
32
36
34 35
31
37
P
P
LED
OPTIONAL
Part-no.
765069
Trailer Simulator
for 7- and 13-pin
Sockets
Permanentpower supply Chargingwire for
trailerbattery
Dauerstrom Ladeleitung
everse
PIN 9 PIN 10
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 12/14

38
Anhängerbetrieb konfigurieren / Set up trailer operation
muss mit Hilfe des PEUGEOT PPS-Testers und der
PEUGEOT Planet Office Software
wie folgt durchgeführt werden:
must be carried out using the PEUGEOT PPS Tester
and PEUGEOT Planet Office Software
as follows:
doit être effectuée comme suit à l’aide du testeur
PEUGEOT PPS et du logiciel PEUGEOT Planet Office:
deve essere effettuata come segue mediante il
tester PPS PEUGEOT e il software Planet Office
PEUGEOT:
deberá llevarse a cabo con ayuda del comprobador
PPS PEUGEOT y del software Planet Office de
PEUGEOT de la siguiente manera:
moet met behulp van de PEUGEOT PPS -tester en
de PEUGEOT Planet Office Software
als volgt worden uitgevoerd:
90160121
• Fahrzeug auswählen
• Auslieferung
• Ausstattungen
• Schalteinheit Anhänger (BSR)
• Installation einer Ausstattung
• Scegliere veicolo
• I tempi di consegna
• Attrezzature
• Centralina rimorchio (BSR)
• L'installazione di apparecchiature
• choisir des véhicules
• livraison
• equipements
• partie commutation - remorque (BSR)
• installation d'un équipement
• elegir vehículo
• entrega
• equipo
• unidad de conmutación - remolque (BSR)
• instalación de equipos i
• Kies het voertuig
• Levering
• Apparatuur
• Schakelunit aanhanger (BSR)
• Installatie van apparatuur
• choose vehicle
• delivery
• equipment
• trailer control unit (BSR)
• installation of equipment
Die Aktivierung der Anhängerfunktionen
L’activation des functions de la remorque
The activation of the trailer functions
L’attivazione di rimorchio funzioni
La activación del funciones de remolque
De activering van de trailer-functies
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 13/14

Ladeleitung /
Steckdose 13P Kammer 10

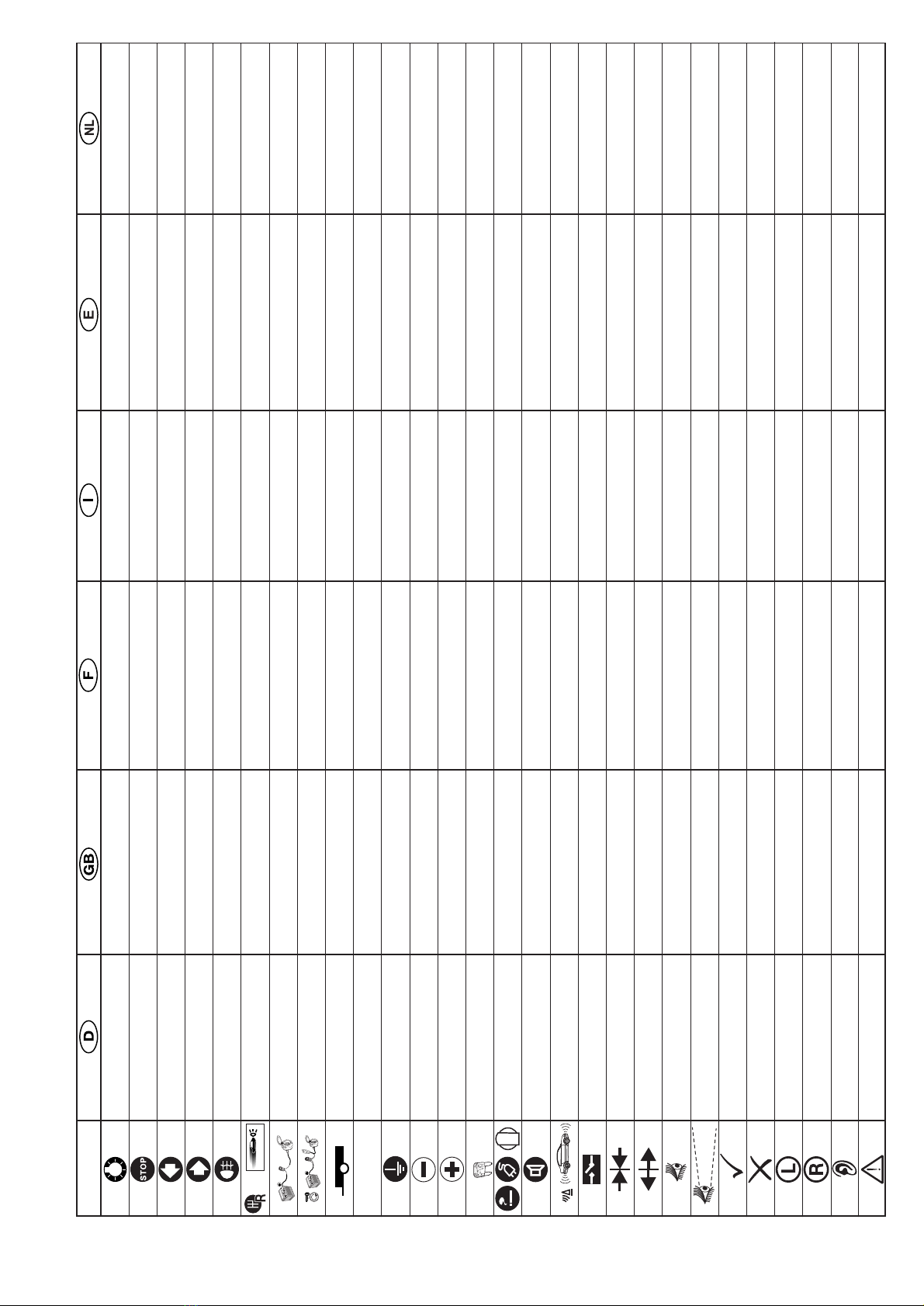

ERKLÄRUNG SYMBOLE SPIEGAZIONE DEI SIMBOLIEXPLICATION DES SIMBOLESSYMBOL EXPLANATION EXPLICACIÓN DE LOS SIMBOLES
linke (58-L) bzw.
rechte (58-R) Schlussleuchte
Bremsleuchte (54) /
3. Bremsleuchte (54)
Fahrtrichtungsanzeiger
links
Fahrtrichtungsanzeiger
rechts
Nebelschlussleuchte(n)
Rückfahrleuchte(n)
Dauerstrom /
Steckdose 13P Kammer 9
Anhänger /
Anhängererkennung
Dauerstrom /
permanente Stromversorgung
Masse (31)
Batteriepolklemme
Anschluss Minus
Batteriepolklemme
Anschluss Plus
Zigarettenanzünder /
Zubehör-Steckdose
Lautsprecher /
Warnsummer
Einparkhilfe
Schalter /
Funktionsursprung
verbinden
trennen
beachten /
siehe weitere Informationen
beachte
auserwählten Bereich
vorhanden /
belegt / i.O.
nicht vorhanden /
nicht belegt / nicht i.O.
links
rechts
Akustische
Signalisierung
Achtung /
wichtiger Hinweis
Sicherung /
Sicherungsstärke 20 Ampère
left (58-L) respectively
right (58-R) tail light
stop light (54) /
high mounted, third stop light (54)
turn signal indicator
left
turn signal indicator
right
rear fog light(s)
reversing light(s)
trailer /
trailer recognition
Permanent
current power supply
Ground or Earth (31)
ground connection
battery terminal lug
positive connection
battery terminal lug
fuse /
fuse capacity 20 Ampère
cigarette lighter /
accessory socket
loudspeaker /
buzzer
park distance
control
switch /
source of function
Connect together
disconnect
Look at /
see further information
look carefully
at selected area
Present /
Occupied / OK
Not present /
Not occupied / not OK
left
right
acoustic indication
attention /
important advice attentione /
indicazione importante
segnalazione acustica
destra
sinistra
presente /
occupato / OK
non presente /
non occupato / non OK
considerare area
selezionata
considerare / vedere
ulteriori informazioni
connessione
sconnessione
interruttore /
origine funzione
sensori di parcheggio
accendisigari /
presa accessori
massa (31)
fusibile / fusibile con
capacità 20 Ampère
corrente /
alimentazione continua
rimorchio /
riconoscimento rimorchio
alimentazione continua /
presa 13 poli, camera 9
luce (i) retromarcia
fendinebbia
indicatore
di direzione sinistra
indicatore
di direzione destra
autoparlante /
cicalino
luce posteriore sinistra (58-L)
rispettivamente destra (58-R)
luce d’arresto (54) /
3. luce d’arresto (54)
feu arrière gauche (58-L)
respectivement droite (58-R)
feu de stop (54) /
3ème feu de stop (54)
feu indicateur
de direction gauche
feu indicateur
de direction droite
feu (x) arrière (s)
de brouillard
feu (x) de marche arrière
courant continué / prise de courant
à 13 pôles, compartiment 9
cable de charge / prise de courant
à 13 pôles, compartiment 10
remorque /
détection de la fonction “remorque”
courant continué /
alimentation
électrique permanente
masse (31)
borne “moins”
de la batterie
borne “plus”
de la batterie
fusible /
ampérage 20 ampères
allume-cigare /
prise d’accessoires
haut-parleur /
vibreur
assistance au parkage
interrupteur /
origine de fonction
raccorder
séparer
considérer / voir informations
ultérieures
faire attention
à la zone sélectionnée
disponible /
occupé / OK
pas disponible /
pas occupé / pas OK
gauche
droite
signalisation
acoustique
attention /
indication importante
pilato trasero izquirdo (58-L)
respectivamente derecho (58-R)
luz de freno (54) /
tercera luz de freno (54)
luz indicadora de dirección
de marcha izquierda
luz indicadora de dirección
de marcha derecha
luz (-ces) trasera (s) antinebla (s)
luz (-ces) de marcha atrás
positivo continuo /
caja de anchufe a 13 polos, cámara 9
cable de carga /
caja de anchufe a 13 polos, cámara 10
remolque / detección del remolque
positivo continuo /
alimentación de corriente permanente
masa (31)
conexión negativa de bateria
conexión positiva de bateria
fusible / amperaje 20 amperes
encendedo de cigarillos /
caja de accessorios
altavoz / señal acustica
de avertencia
ayuda para aparcar
interruptor / origen de función
conectar
separar
considerar / véase
las informaciones
considerar el área seleccionada
presente / ocupado / OK
non presente / non ocupado / non OK
izquierdo
derecho
señalación acústica
atención / indicación importante
cavo di carica /
presa 13 poli, camera 10
connessione negativa
della batteria
connessione positiva
della batteria
VERKLARING SYMBOLEN
Laaddraad /
stekkerdoos 13P kamer 10
Linker (58-L) c.q.
rechter (58-R) achterlicht
Remlicht (54) /
3e remlicht (54)
Richtingaanwijzer
links
Richtingaanwijzer
rechts
Mistachterlicht(en)
Achteruitrijlicht
(
e
n)
Continustroom /
stekkerdoos 13P kamer 9
Aanhanger /
aanhangeridentificatie
Continustroom /
permanente sttroomvoorziening
Massa (31)
Accupoolklem
aansluiting min
Accupoolklem
aansluiting plus
Sigarettenaansteker /
accessoires stekkerdoos
Luidspreker /
waarschuwingszoemer
Inparkeerhulp
Schakelaar /
functieoorsprong
Koppelen
Ontkoppelen
Let op /
bekijk verdere informatie
Let op gekozen bereik
Aanwezig /
bezet / i.o.
Niet aanwezig /
niet bezet / niet i.o.
Links
R
echts
Akoestische
signalering
Attentie /
belangrijke instructie
Zekering /
zekeringsterkte 20 Ampère
12
V
Reverse
B+/30
P
20A
everse
Permanent power supply /
13pin socket, chamber 9
charging wire for trailer battery /
13pin socket, chamber 10
B+/30
87160733 / 04.03.2014 / Änderungen vorbehalten Seite 14/14
