Thule Voyager 975 User manual

INSTRUCTIONS AND FIT GUIDE
INSTRUCTIONS DE MONTAGE
ET GUIDE D’ADAPTATION
SWEDEN
®
CAR RACK SYSTEMS
MADE IN U.S.A.
FABRIQUÉ AUX É.-U.
SWEDEN
®
CAR RACK SYSTEMS
THULE U.S.A., 42 SILVERMINE RD., SEYMOUR CT 06483
975
2 BIKE CARRIER
976
3 BIKE CARRIER
CONSEILS DE RÉGLAGE
1. Placez les pinces du haut dans l’écartement du bord avant du coffre ou du
hayon.
2. Placez les pinces du bas dans le bord inférieur du coffre ou du hayon.
3. Placez les pinces du bas dans les crochets de remorquage gauche et droit du
véhicule.
5. Placez les pinces du bas dans le bord inférieur du pare-chocs interne en métal.
8. Placez les pinces du bas dans les trous du châssis à l’arrière du pare-chocs.
9. Placez les pinces du bas sur le bord inférieur du pare-chocs.
10. Placez la pince du bas sur le bord du pare-chocs structural situé derrière le
recouvrement de plastique.
11. Les trous du châssis sont situés tout en haut, à l’arrière du pare-chocs.
12. Placez les pinces du bas dans les trous du châssis derrière le pare-chocs.
16. ATTENTION : Le recouvrement du pare-chocs peut se déformer avec l’emploi de
ce support. Enlevez ce dernier lorsque vous ne l’utilisez pas.
17. Le bras supérieur du support, entre les tampons de caoutchouc, peut entrer en
contact avec l’arête médiane du couvercle du coffre lorsque le support est
entièrement monté
18. ATTENTION : Le bras inférieur du support s’adossera à la plaque
d’immatriculation et aux feux arrière droit et gauche.
20. Ouvrez les portières arrière ou le hayon pour installer les pinces du haut.
21. ATTENTION : L’essuie-glace arrière ne peut pas être utilisé lorsque le RMS est
monté.
23. Le support doit être monté sur la porte droite ou gauche, pas entre les deux.
25. AVIS IMPORTANT : Assurez-vous que les sangles du bas n’entrent pas en contact
avec le silencieux ni avec le tuyau d’échappement.
26. ATTENTION : Le couvercle du coffre peut se déformer légèrement avec l’emploi
du support. Enlevez ce dernier lorsque vous ne l’utilisez pas.
27. Faites passer la sangle du haut sous le déflecteur sur le dessus du hayon.
29. L’emploi du support fait en sorte que le joint d’étanchéité en caoutchouc au haut
de la portière ou du hayon se déforme avec le temps. Enlevez le support lorsque
vous ne l’utilisez pas.
30. Placez les pinces du bas dans les trous du châssis situés dans les entretoises
gauche et droite du pare-chocs.
33 L’utilisation du RMS est non recommandée, car les sangles ne peuvent être
installées en toute sécurité.
34. L’utilisation du RMS est non recommandée, car les sangles ne peuvent être
installées directement sur la vitre ou la moulure de plastique recouvrant la vitre.
35. L’utilisation du RMS est non recommandée, car le véhicule n’est pas en mesure
de supporter la charge là où le RMS doit être monté.
36. L’utilisation du RMS est non recommandée, car le bras supérieur pourrait
endommager le couvercle du coffre.
37. L’utliisation du RMS est non recommandée, car les sangles supérieures ne
peuvent être installées en toute sécurité.
38. Le bras inférieur du Voyager reposera dans le renfoncement de la plaque
d’immatriculation ou directement sur celle-ci.
39. Le bras inférieur du RMS reposera au-dessus de la plaque d’immatriculation.
40. Le bras inférieur du RMS reposera au bas du couvercle du coffre.
41. Ce véhicule n’était pas disponible lors des essais. Pour plus d’information,
veuillez communiquer avec Thule.

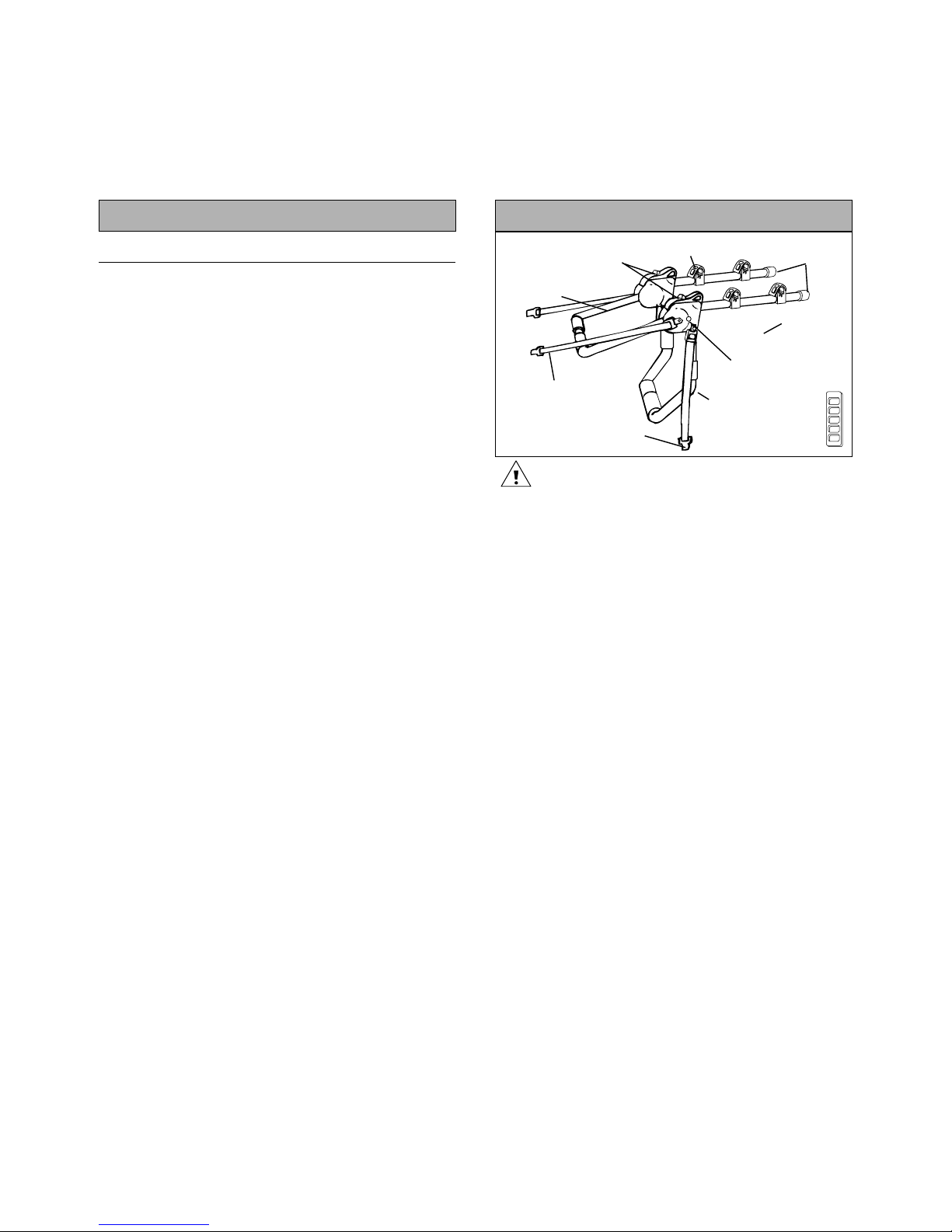

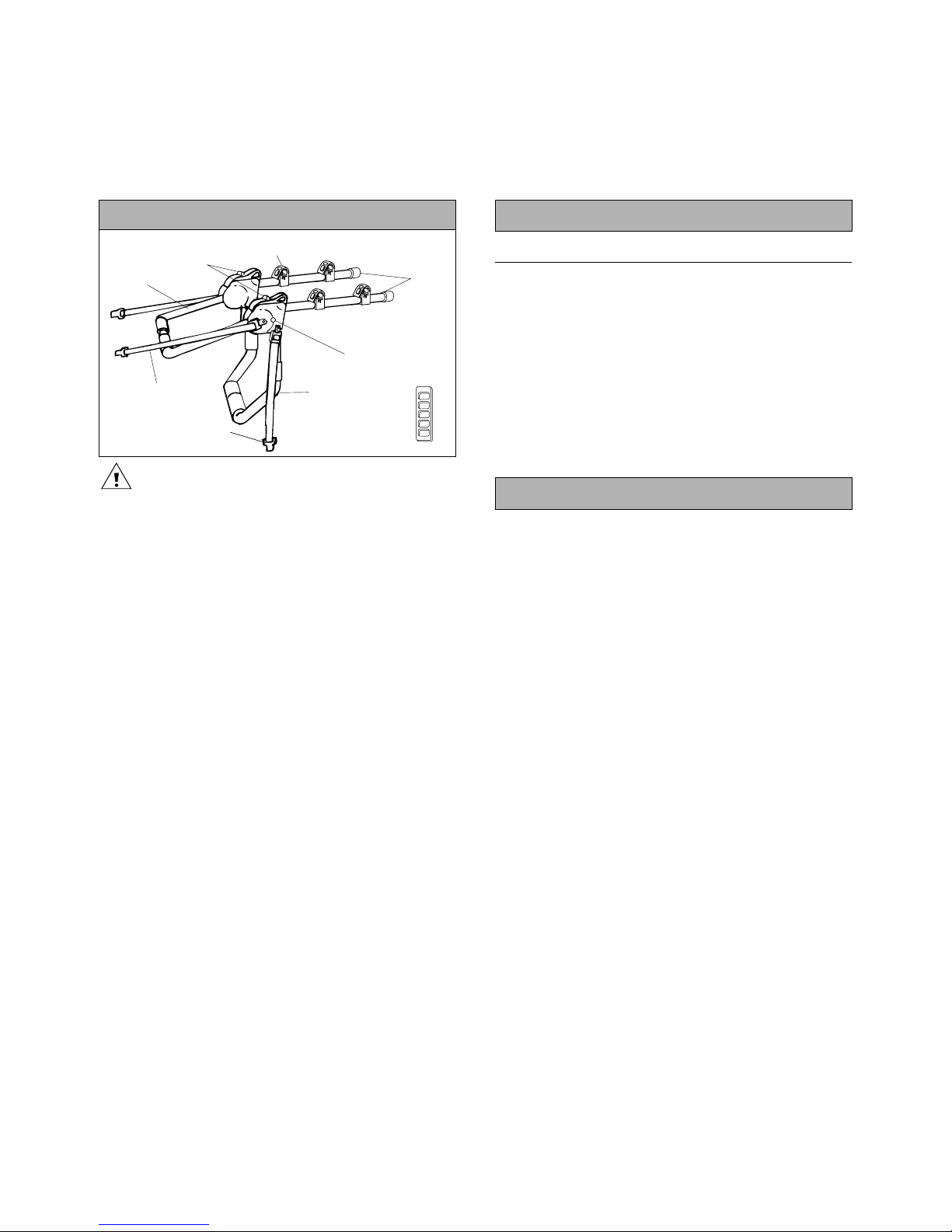

FPO 000-0000
BIKE CARRIER
PORTE-BICYCLETTES
®

UPPER ARM
LOCK-N-LOAD
CRADLE
853-1545
BIKE ARM
FIT WINDOW
LOWER ARM
UPPER STRAP
W/WIDE CLIP
753-0035-04 X2
LOWER STRAP
W/NARROW CLIP
753-0035-06 X2
975 X 4
976 X 6
975 X 4
976 X 6
CRADLE STRAP
853-1546
RMS WARNING & LIABILITY
Extensive research and design have gone into the RMS carrier and its recommended fits to
ensure the highest level of quality, performance and safety. It is, however, your responsibility for
the safe attachment and use of the carrier.
Because the attachment of the carrier is beyond the manufacturer's control,
Thule is not responsible for carrier-to-vehicle nor bike to carrier attachment,
nor any incidental or consequential damages that may occur from its
installation or use.
The liability of the manufacturer, as stated in the Thule Warranty, is limited to the replacement of
the merchandise that proves defective in materials and/or workmanship.
RMS SAFETY GUIDELINES
■Certain after-market accessories such as (but not limited to) rear deck racks, spoilers etc. may
alter or prevent the use of the Voyager on that particular vehicle.
■No more than two bicycles should be mounted on the Voyager.
■The Voyager is not recommended for tandems or recumbents.
■The Voyager is not recommended for off road use.
■For safety to passengers, vehicle and carrier, obey all posted speed limits and traffic
cautions. Adapt your speed to road conditions. Be fully aware of the width and height of
your load. Use extreme caution when backing up and going on inclines.
RMS LIMITED WARRANTY
Thule will warranty any RMS carrier and RMS accessories produced by THULE to the original
purchaser for three (3) years from the date of original retail purchase to be free from defects in
materials or workmanship.
Subject to the limitations and exclusions stated below, THULE will remedy defects in materials or
workmanship during the warranty period by repairing or replacing (at THULE's option) defective
component(s) without charge for parts or labor to the original purchaser. The product or part
thereof must be delivered to Thule, at the address shown below, immediately upon discovery of
the claimed defect and there should be no attempt to repair the component(s) prior to its shipment
to Thule. The purchaser will be responsible for the cost of mailing component(s) to the address
listed below, attention Warranty Department.
Exceptions, Exclusions, & Limitations
No warranty is given for failures resulting from conditions beyond THULE's control including, but
not limited to, misuse, overloading, or from failure to assemble and mount the RMS carrier in
accordance with written THULE instructions.
No warranty is given for failures caused by accidents, unlawful vehicle operation, or
defects/inconsistencies in the vehicle upon which the product is installed.
No warranty is given for failures caused by the user's failure to properly secure bike(s)/skis as
recommended by THULE.
Repair or replacement of the defective THULE product is the original purchaser's exclusive remedy
under this warranty. All consequential and incidental damages are excluded under this warranty.
Damage to your vehicle, your cargo, or to any other person or property is excluded.
Mountings must be completed in accordance with the RMS instructions, Safety Guidelines and
the RMS Fit Guide.
Claims under any implied warranties of merchantability or fitness for a particular purpose are
limited to three years from the date of retail purchase. Proof of purchase may be required.
Some states do not allow the exclusion or limitation of incidental or consequential damages, or
limitations on how long an implied warranty lasts, so the above limitations may not apply to you,
This warranty gives you specific legal rights and you may also have other rights which vary from
state to state.
For information about the THULE RMS Warranty in the U.S.A. Contact THULE 42 Silvermine Road,
Seymour Connecticut 06483 Attn: Warranty Department
For information about the THULE RMS Warranty in CANADA. Contact
Sport Dinaco Inc, 4330 Joseph Dubreuil, Lachine, Quebec H8T 3C4 Attn: Warranty Department
PARTS
FIT TIPS
1. Place top clips in the gap at the front edge of the top of the trunk, hatch or door.
2. Place lower clips in the bottom edge of trunk or hatch.
3. Set lower clips into vehicle's left and right tow loops under the rear of the vehicle.
5. Set lower clips into bottom edge of internal metal bumper.
8. Set lower clips into frame holes in back of bumper.
9. Set lower clips onto bottom edge of bumper.
10. Set lower clip onto edge of structural bumper located behind plastic bumper.
11. Frame holes are located up high on the backside of bumper.
12. Set lower clips into frame holes in chassis behind bumper.
16. CAUTION: Bumper cover may deform with the use of this carrier. Remove carrier when not in
use.
17. The upper arm of the carrier, between the rubber pads, may come in contact with the
center ridge in the trunk lid when carrier is fully mounted.
18. CAUTION: Lower arm of the carrier will mount against the license plate and the lights to
the left and right of it.
20. Rear doors or hatch must be opened to mount top clips.
21. CAUTION: Rear wiper can not be used when RMS is mounted.
23. Carrier must be mounted on right or left door, not in between.
25. IMPORTANT: Always check to make sure there is no contact between the lower straps and
the muffler and/or exhaust pipe.
26. CAUTION: The trunk lid may deform slightly with the use of this carrier. Remove carrier
when not in use.
27. Route top strap under the spoiler on top of the hatch.
29. Rubber weather stripping at the top of door/hatch will deform over time with the use of this
carrier. Remove carrier when not in use.
30. Set lower clips into frame holes in bumper located by the right and left bumper strut.
33. RMS is not recommended because, lower straps can not be mounted in a safe place.
34. RMS is not recommended because, top straps should not be mounted directly to glass or
plastic trim covering glass.
35. RMS is not recommended because, the vehicle is unable to support the weight at the point
where the RMS must be placed.
36. RMS is not recommended because, upper arm of RMS could damage trunk lid.
37. RMS is not recommended because, top straps can not be mounted in a safe place.
38. Lower arm of RMS will rest in the license plate well or directly on license plate.
39. Lower arm of RMS will rest above license plate well.
40. Lower arm of RMS will rest at bottom of trunk lip.
41. Vehicle not available at time of testing. Please call for update.
FIT GUIDE
VEHICLE FIT # FIT TIP
VÉHICULE RÉGLAGE N° CONSEIL DE RÉGLAGE
GUIDE D’ADAPTATION
TOYOTA cont.
'93-96 Corolla sedan (berline) 6 1,2,26,32
'88-96 Corolla wagon (familiale) 8 1,3,21,38
'90-93 MR-2 No Fit/Aucune adaptation possible 33
'92-95 Paseo 6 1,2,32,38
'96 Paseo 41
'91-96 Previa 9 1,3,25,38
'95-96 RAV 4 41
'84-91 Supra No Fit/Aucune adaptation possible 34
'85-88 Tercel wagon (familiale) 9 1,2,39
'90 Tercel 2dr (2 portes) 8 1,3,32
'91-96 Tercel 2dr/4dr (2 ou 4 portes) 6 1,2
VOLKSWAGEN
'84-91 Cabriolet No Fit/Aucune adaptation possible 37
'90-94 Corrado 6 1,12,21,25,32,38
'89 Fox 4dr/2dr (2 ou 4 portes) 5 1,2,38
'89-92 Golf/GTI 7 1,2,21,32,38
'93-95 Golf III 8 1,2,32,38
'89-92 Jetta 6 1,3,32,40
'93-95 Jetta III 6 1,2,32,38
'90-91 Passat sedan (berline) 5 1,3,38
'92-96 Passat sedan (berline) No Fit/Aucune adaptation possible 33
'90-91 Passat wagon (familiale) 9 1,2,21,38
'87-89 Scirocco 6 1,3,21,38
VOLVO
'80-91 240/260 sedan (berline) 6 1,2,38
'85--91 240/260 wagon (familiale) 10 1,2,21,32,38
'84-89 740/760 sedan (berline) 6 1,9
'90 740/760 sedan (berline) 6 1,2
'84-96 740/760/940/960 wagon (familiale) 10 1,2,21,32,38
'91-96 740/960 sedan (berline) 6 1,2,32,38
'92-96 850 sedan (berline) 6 1,2,32,38
'94-96 850 wagon (familiale) No Fit/Aucune adaptation possible 34

X2
X2
975 X 4
976 X 6
975 X 4
976 X 6
MISE EN GARDE ET RESPONSABILITÉ RMS
Le support RMS et ses réglages recommandés sont le fruit d'une recherche et d'une étude
poussées visant à assurer le plus haut niveau de qualité, de performance et de sécurité. Il vous
incombe, toutefois, de fixer et d'utiliser le support de manière sûre.
Étant donné que la fixation du support échappe au contrôle du fabricant, Thule n'est pas
responsable de la fixation du support au véhicule, de la fixation de la bicyclette au support,
ni des dommages indirects ou accessoires pouvant survenir par suite du montage ou de
l’utilisation du support. Comme le stipule la garantie Thule, la responsabilité du fabricant se
limite au remplacement d’un produit défectueux.
DIRECTIVES DE SÉCURITÉ RMS
■Certains accessoires de rechange tels que les déflecteurs et les supports de coffre peuvent
modifier ou empêcher l'utilisation du Voyager sur le véhicule qui en est muni.
■Le support peut recevoir un maximum de deux bicyclettes.
■Le support Voyager n'est pas recommandé pour le transport de tandems ni de vélos à
position allongée.
■Le support Voyager n’est pas fait pour une utilisation tout-terrain.
■Pour la sécurité du véhicule, du support et des passagers, respectez toutes les limites de vitesse
signalées et toutes les consignes des panneaux routiers. Roulez à une vitesse convenant aux
conditions de la route. Sachez quelles sont la largeur et la hauteur de votre chargement. Faites
preuve d'une extrême prudence en reculant de même qu’en descendant les pentes.
GARANTIE LIMITÉE RMS
Thule garantira tout support RMS et tout accessoire RMS produits par elle à l'acheteur initial pendant
une période de trois (3) ans depuis la date de l'achat au détail initial comme étant exempts de toute
défectuosité.
Sous réserve des limitations et exclusions énoncées ci-après, THULE remédiera aux défectuosités
pendant la période de garantie en réparant ou en remplaçant (à son choix) le ou les composants
défectueux, sans qu'aucuns frais ne soient exigés de l'acheteur initial pour les pièces ou la main-
d'oeuvre. Le produit ou la pièce doit être livré à Thule, à l'adresse indiquée ci-après, dès que la
défectuosité en question est découverte ; on ne doit aucunement tenter de réparer le ou les
composants avant leur expédition à Thule. L'acheteur devra assumer les frais de l'expédition du ou
des composants à l'adresse indiquée ci-après, attention Service de la garantie.
Exceptions, exclusions et limitations
Aucune garantie n'est donnée pour des défaillances résultant de conditions indépendantes de la
volonté de THULE dont, entre autres, le mauvais usage, la surcharge ou l'assemblage et le montage
du support RMS d'une manière non conforme aux instructions écrites de THULE.
Aucune garantie n'est donnée pour des défaillances causées par des accidents, l'utilisation illégale
du véhicule, ou les défectuosités/incompatibilités du véhicule sur lequel le produit est monté.
Aucune garantie n'est donnée pour des défaillances causées par l’incapacité de l'utilisateur à fixer
solidement la ou les bicyclettes et les skis, comme le recommande THULE.
La réparation ou le remplacement du produit THULE défectueux constitue le recours exclusif de
l'acheteur initial en vertu de cette garantie. Tous les dommages indirects et accessoires sont exclus.
Les dommages à votre véhicule, à vos bagages, à toute personne ou à tout bien sont également
exclus.
Le montage doit être effectué conformément aux instructions RMS, aux directives de sécurité et au
guide d’adaptation RMS.
Les réclamations en vertu de toute garantie implicite de commerciabilité ou d’adaptation sont
limitées à trois (3) ans depuis la date de l'achat au détail. Une preuve d'achat peut être exigée.
Certaines juridictions ne permettent pas l'exclusion ni la limitation des dommages indirects ou
accessoires, ni les limitations sur la durée d'une garantie implicite; il se peut donc que les limitations
qui précèdent ne s'appliquent pas à vous. Cette garantie vous donne des droits précis mais vous
pouvez également avoir d'autres droits selon votre lieu de résidence.
Pour obtenir des renseignements sur la garantie THULE RMS aux États-Unis, communiquez avec :
THULE, Division of Eldon Group America, Inc., 42 Silvermine Road, Seymour Connecticut 06483,
Attn: Warranty Department.
Pour obtenir des renseignements sur la garantie THULE RMS au Canada, communiquez avec Sport
Dinaco Inc., 4330, rue Joseph-Dubreuil, Lachine, Québec H8T 3C4, Attention : Service de la garantie.
LISTE DES PIÈCESFIT GUIDE
MERCURY cont.
'86-91 Sable sedan (berline) 6 1,3,32,38
'92-95 Sable sedan (berline) No Fit/Aucune adaptation possible 35
'96 Sable sedan (berline) 6 1,6,26,32
'85-95 Sable wagon (familiale) 8 1,2,21,38
'96 Sable wagon (familiale) 9 1,6,21
'91-95 Tracer sedan (berline) 6 1,2,38
'91-95 Tracer wagon (familiale) 9 1,2,21,38
'93-95 Villager 10 1,2,26,32,38
MITSUBISHI
'91-96 3000 GT No Fit/Aucune adaptation possible 34,35
'91-96 Diamante sedan (berline) 5 1,8,26,38
'94-96 Diamante wagon (familiale) 8 1,2,21,27
'95-96 Eclipse No Fit/Aucune adaptation possible 34,35
'92-96 Expo, LRV 9 1,2,21,38
'85-88 Galant 5 1,8,14
'90-93 Galant 5 1,2,38
'94-96 Galant 5 1,2,38
'86-88 Mirage 2dr (2 portes) 41
'89-92 Mirage 2dr (2 portes) 8 1,2
'93-96 Mirage 2dr (2 portes) No Fit/Aucune adaptation possible 33
'89-92 Mirage 4dr (4 portes) 5 1,2,38
'93-94 Mirage 4dr (4 portes) 5 1,2,38
Thru-'96 Montero 2dr/4dr (2 ou 4 portes) No Fit/Aucune adaptation possible 37
'90-93 Precis 2dr (2 portes) 7 1,8,38
'85-89 Starion No Fit/Aucune adaptation possible 34
NISSAN
'95-96 200 SX coupe (coupé) 6 1,2,32,38
'93 240SX coupe (coupé) No Fit/Aucune adaptation possible 33
'90-93 300 ZX No Fit/Aucune adaptation possible 34
'93-96 Altima 5 1,2,40
'87-94 Maxima sedan (berline) 6 1,3
'95-96 Maxima No Fit/Aucune adaptation possible 35
'87 Maxima wagon (familiale) 8 1,2,21,38
'92-94 NX 1600, 2000 6 1,3,21
'92-95 Pathfinder (w/osparetire) (sans roue de secours) 10 1,3,21,27,32,38
'96 Pathfinder (w/osparetire) No Fit/Aucune adaptation possible 35
'87-88 Pulsar 6 1,5,32
'93-95 Quest 10 1,2,26,32,38
'96 Quest 41
'90 Sentra 2dr/4dr (2 ou 4 portes) 6 1,2,38
'91-94 Sentra 2dr/4dr (2 ou 4 portes) 6 1,2,38
'95-96 Sentra 2dr/4dr (2 ou 4 portes) 6 1,2,32,38
'91-92 Stanza sedan (berline) 6 1,3
OLDSMOBILE
'92-96 Achieva 4dr 6 1,2
'95-96 Aurora No Fit/Aucune adaptation possible 35
'92-96 98 Regency 7 1,26,30
'91-96 Bravada No Fit/Aucune adaptation possible 34
'92-95 Custom Cruiser wgn (familiale) No Fit/Aucune adaptation possible 35
'92-96 Cutlass Ciera 4dr (4 portes) No Fit/Aucune adaptation possible 33
'90-95 Cutlass Cruiser wgn (familiale) No Fit/Aucune adaptation possible 34
'88-89 Cutlass Supreme 2dr (2 portes) No Fit/Aucune adaptation possible 35
'92-96 Cutlass Supreme 4dr (2 portes) 6 1,8,32
'92-96 Delta 88 6 1,5
All Years Silhouette No Fit/Aucune adaptation possible 37
PEUGEOT
'90-91 405 sedan (berline) 41
'86-87 505 sedan (berline) 41
'88-91 405 wagon (familiale) 8 1,2,21,29
PLYMOUTH
'91-95 Acclaim sedan (berline) 6 1,5,32,38
'96 Breeze 6 1,5,38
'90-92 Colt Hatchback (3 ou 5 portes) 8 1,2
'93-94 Colt 2dr (2 portes) No Fit/Aucune adaptation possible 33
'93-94 Colt 4dr (4 portes) 6 1,2
'88-91 Colt Vista wagon (familiale) 9 1,2,21
'92-94 Colt Vista wagon (familiale) 9 1,5,21
'85-90 Horizon 7 1,9,21
'89-93 Laser No Fit/Aucune adaptation possible 34
'95-96 Neon 2dr/4dr (2 ou 4 portes) 6 1,2,32
All Years Sundance No Fit/Aucune adaptation possible 34
'90-96 Voyager, Grand Voyager 10 1,2,21,39
PONTIAC
'87-89 Bonneville 2dr (2 portes) 41
'92-96 Bonneville 6 1,10,16,32
'79-96 Firebird No Fit/Aucune adaptation possible 34
'90 Grand Am 2dr (2 portes) 6 1,9
'92-96 Grand Am 2dr, 4dr (2 ou 4 portes) No Fit/Aucune adaptation possible 35
'88-96 Grand Prix 2dr/4dr (2 ou 4 portes) 6 1,8
'88-93 Le Mans 4dr (4 portes) 7 1,2,38
'91-94 Sunbird 2dr/4dr (2 ou 4 portes) 6 1,10
'95-96 Sunfire 2dr/4dr (2 ou 4 portes) 7 1,32,42
'90-96 Trans Sport No Fit/Aucune adaptation possible 37
SAAB
'84-89 900 2dr (2 portes) No Fit/Aucune adaptation possible 35
'89-93 900 4dr (4 portes) 7 1,3
'94-96 900 4dr (4 portes) 7 1,2,21,38
'95-96 900 2dr (2 portes) 7 1,2,21,38
'95 900 convertible 6 1,2,32,38
'86-96 9000 hatch (3 ou 5 portes) No Fit/Aucune adaptation possible 34
'90-96 9000 sedan (berline) 6 1,2,32
SATURN
'91-96 Saturn SC coupe (coupé) No Fit/Aucune adaptation possible 33
'92-95 Saturn SL, SL1 sedan (berline) 6 1,5,32
'96 Saturn SL, SL1 sedan (berline) 6 1,8,32
'92-95 Saturn SL2 sedan (berline) No Fit/Aucune adaptation possible 33
'93-95 Saturn wagon (familiale) 8 1,2,21,32,38
'96 Saturn wagon (familiale) 41
SUBARU
'95-96 Impreza coupe (coupé) 6 1,11,32
'93-96 Impreza sedan (berline) 5 1,2,32,39
'93-96 Impreza wagon (familiale) No Fit/Aucune adaptation possible 34
'89--93 Justy 7 1,2,21
'90-92 Loyale 2/4 dr (2 ou 4 portes) 6 1,3
'90-94 Loyale wagon (familiale) 9 1,2,21,38
'90-94 Legacy sedan (berline) 6 1,3,32
'95-96 Legacy sedan (berline) 6 1,3,32,38
'90-94 Legacy wagon (familiale) 9 1,2,38
'95-96 Legacy wagon, Outback (familiale) 8 1,2, 21,38
'92-93 SVX No Fit/Aucune adaptation possible 34
SUZUKI
‘95-96 Esteem 41
All Years Sidekick 2dr/4dr (2 ou 4 portes) No Fit/Aucune adaptation possible 37
'91-94 Swift 2dr/4dr (2 ou 4 portes) 5 1,2,32,38
'95-96 Swift 3dr (3 portes) 8 1,2,32
'95-96 Swift 4dr (4 portes) 6 1,2,32,40
TOYOTA
‘95-96 Avalon No Fit/Aucune adaptation possible 33
'90-95 4-Runner No Fit/Aucune adaptation possible 37
'96 4-Runner 41
'89-91 Camry sedan (berline) 5 1,8,38
'92-96 Camry sedan, coupe (berline, coupé) 6 1,3,25
'88-91 Camry wagon (familiale) 9 1,8,21
'92-96 Camry wagon (familiale) 9 1,2,21
'86-89 Celica coupe (coupé) 6 1,3
'90-93 Celica 6 1,3,26,38
'94-96 Celica 5 1,3,21,32,38
'89-92 Corolla sedan (berline) 6 1,2,32
VEHICLE FIT # FIT TIP
VÉHICULE RÉGLAGE N° CONSEIL DE RÉGLAGE
GUIDE D’ADAPTATION
Étrier
853-1545 Bras du support
Barre
stabilisatrice
Indicateur
Bras inférieur
Sangle d’étrier
853-1546
Système « Lock-N-Load »
Bras supérieur
Sangle supérieure
avec large pince
Sangle inférieure avec
pince étroite

MOUNTING THE VOYAGER
INSTALLATION DU VOYAGER
(CLICK)
(CLICK)
Look up your vehicle in the Fit
Guide (included in these
instructions) for recommended fit
number. Be sure to read the fit
tips that apply to your vehicle.
Consultez votre Guide d’adaptation
RMS (inclus avec ces instructions)
pour connaître le numéro de
réglage de votre véhicule. French
french french french french french
french french french.
Rotate upper arm until your fit #
appears in the fit window. Swing
bike arms up to engage the ”Lock-
n-Load” mechanism.
Faites tourner le bras supérieur
jusqu’à ce que le numéro de
réglage désiré apparaisse dans
l’indicateur. Relevez les bras du
support de façon à engager le
système « Lock-N-Load ».
Make sure pads and vehicle are
free of grit and dirt. Mount
Voyager on back of vehicle. See
Fit Tips for any specific placement
instructions.
French french french french french
french french. Installez le Voyager
à l’arrière du véhicule. Référez-
vous aux Conseils de réglage pour
déterminer l’emplacement exact.
Assurez-vous que les coussinets
sont propres et exempts de toute
poussière.
FORD cont.
'86-95 Taurus wagon (familiale) 8 1,2,21,38
'96 Taurus wagon (familiale) 9 1,6,21
'90-94 Tempo 2/4 dr (2 ou 4 portes) 6 1,8,32,38
'86-87 Thunderbird No Fit/Aucune adaptation possible 35
'89-94 Thunderbird 6 1,3,32,38
'95-96 Windstar No Fit/Aucune adaptation possible 35
GEO
'89-94 Metro 2dr, 4dr (2 ou 4 portes) No Fit/Aucune adaptation possible 35
'95-96 Metro 3dr (3 portes) 8 1,2,32
'95-96 Metro 4dr (4 portes) 6 1,2,32,40
'89-96 Prizm 6 1,2,32
'89 Spectrum 2dr (2 portes) 7 1,2,32,38
'89 Spectrum 4dr (4 portes) 6 1,2,32
'90-93 Storm coupe (coupé) No Fit/Aucune adaptation possible 34
'91-93 Storm hatch (3 ou 5 portes) 8 1,2,32
'89-96 Tracker No Fit/Aucune adaptation possible 37
GMC
All Years Full Size Jimmy, Yukon No Fit/Aucune adaptation possible 37
'92-96 S-15 Jimmy, Jimmy No Fit/Aucune adaptation possible 34
HONDA
'86-89 Accord 4dr/coupe (coupé) 6 1,3,38
'86-89 Accord hatchback (3 ou 5 portes) No Fit/Aucune adaptation possible 34
'90-93 Accord 2dr/4dr (2 ou 4 portes) 6 1,2,32
'94-96 Accord 2dr/4dr (2 ou 4 portes) 5 1,2,38
'91-93 Accord wagon (familiale) 8 1,2,21,38
'92-95 Civic 2dr coupe, 4dr (coupé 2 ou 4 portes) 6 1,2,32
'96 Civic 2dr coupe, 4dr (coupé 2 ou 4 portes) 6 1,2,32
'92-95 Civic 3dr (3 portes) 8 1,2,21,32,38
'96 Civic 3dr (3 portes) No Fit/Aucune adaptation possible 34
'86-87 Civic 4dr (4 portes) 6 1,2
'88-91 Civic 4dr (4 portes) 6 1,2
'93-96 Del Sol 5 1,10,25,26,32,38
'88-91 Civic wagon (familiale) 9 1,2
'88-91 CRX No Fit/Aucune adaptation possible 34
'95-96 Odyssey No Fit/Aucune adaptation possible 34
'94-96 Passport No Fit/Aucune adaptation possible 34
'85 Prelude 6 1,3,25
'88-91 Prelude 6 1,3,25,32
'92-96 Prelude 4 1,2,38,32
HYUNDAI
'95-96 Accent 3dr (3 portes) 7 1,8,32,38
'95-96 Accent 4dr (4 portes) 6 1,8,26,32,38
'92-95 Elantra 4dr (4 portes) No Fit/Aucune adaptation possible 33
'96 Elantra 4dr (4 portes) 41
'90-94 Excel 2dr (2 portes) 7 1,8,32,38
'88 Excel 4dr (4 portes) 8 1,2,21,32
'89 Excel 4dr hatch (5 portes) 8 1,2,21,32,38
'90-94 Excel 4dr (4 portes) 6 1,2,38
'91-94 Scoupe 5 1,2,38
'92-93 Sonata 4dr (4 portes) No Fit/Aucune adaptation possible 33
'95-96 Sonata 6 1,8,26,32,38
INFINITI
'92-96 G20 sedan (berline) 6 1,3,38
'92-96 J30 sedan (berline) 6 1,3,26
'91-92 M30 coupe (coupé) No Fit/Aucune adaptation possible 34
'90-95 Q45 sedan (berline) 6 1,3
ISUZU
'86-89 I-Mark 2dr (2 portes) 7 1,2,32,40
'86-89 I-Mark 4dr (4 portes) 7 1,2,32,40
'90-93 Impulse No Fit/Aucune adaptation possible 34
'96 Oasis No Fit/Aucune adaptation possible 34
'90-95 Rodeo No Fit/Aucune adaptation possible 37
'91-93 Stylus 6 1,2,32
All Years Trooper II No Fit/Aucune adaptation possible 37
JAGUAR
'89-95 XJ6 6 1,3
'92-94 XJS coupe (coupé) 6 1,3
'94 XJ12 6 1,3
JEEP/EAGLE
'91-96 Cherokee/Wagoneer 8 1,9,21,39
'92-96 Grand Cherokee, Laredo, Wagoneer 9 1,5,21,38
Thru-'92 Grand Wagoneer No Fit/Aucune adaptation possible 37
'89-92 Summit 4dr (4 portes) 6 1,2
'93-95 Summit 4dr (4 portes) 6 1,2
'91-92 Summit 2dr (2 portes) 8 1,2
'93-96 Summit 2dr (2 portes) No Fit/Aucune adaptation possible 33
'92-96 Summit wagon (familiale) 9 1,5,21,38
'90-96 Talon No Fit/Aucune adaptation possible 33,35
KIA
'95-96 Sephia 41
'95-96 Sportage 41
96 Sportage 2dr 41
LAND ROVER
All Years Range Rover No Fit/Aucune adaptation possible 37
LEXUS
'91-93 300/400 coupe (coupé) No Fit/Aucune adaptation possible 33
'90-95 LS 400 sedan (berline) No Fit/Aucune adaptation possible 33
'90-91 ES 250 41
'92-95 ES 300 1,3
'96 ES 300 41
'93-96 GS 300 No Fit/Aucune adaptation possible 33
'96 LX 450 41
LINCOLN
'90-96 Continental 6 1,3,32,38
'89-92 Mark VII 7 1,9,17,32,38
'93-95 Mark VIII 5 1,3,39
'91-96 Town Car No Fit/Aucune adaptation possible 35
MAZDA
'91-93 323 3dr (3 portes) 7 1,3
'93-96 626 4dr (4 portes) No Fit/Aucune adaptation possible 35
'92-96 929 No Fit/Aucune adaptation possible 33
'91-96 Miata 5 1,3,26,32,38
'95-96 Millenia No Fit/Aucune adaptation possible 33
'91-95 MPV Van 10 1,2,21
'92-96 MX-3 6 1,3,21,32
'93-96 MX-6 4 1,8,32
'90-95 Navajo 9 1,2,21,39
'91-94 Protege 4dr (4 portes) 6 1,2,26
'95-96 Protege 6 1, 2, 26
'93-96 RX-7 No Fit/Aucune adaptation possible 34
MERCEDES-BENZ
'92-96 190 sedan, C-Class (berline) No Fit/Aucune adaptation possible 33
'87 300 CD 6 1,2,38
'87 300 SDL 4dr (4 portes) 6 1,9,38
'88 300 CE 6 1,2,38
'88-96 300 wagon (familiale) 8 1,2,21,38
'92-95 300 SE 6 1,2,38
'88 420 SEL 6 1,9,38
'87 560 SL coupe (coupé) No Fit/Aucune adaptation possible 33
'89 560 SEC 6 1,9,38
'92-96 560 SEL No Fit/Aucune adaptation possible 33
MERCURY
'88 Cougar No Fit/Aucune adaptation possible 35
'89-96 Cougar 6 1,3,25,32,38
'88-89 Grand Marquis 7 1,8
'92-95 Grand Marquis 6 1,5,16,32
'86-87 Merkur Scorpio 41
'95-96 Mystique No Fit/Aucune adaptation possible 35
VEHICLE FIT # FIT TIP
VÉHICULE RÉGLAGE N° CONSEIL DE RÉGLAGE
3
2
1
4
FIT GUIDE GUIDE D’ADAPTATION
Attach top straps according to the
Fit Tips for your car. For most
applications the top strap should
be placed on the front edge of the
top of the trunk, hatch or door.
Installez les sangles supérieures
conformément aux Conceils de
réglage s’appliquant à votre
véhicule. Dans la plupart des cas,
les sangles supérieures devraient
être installées à l’avant du
couvercle du coffre arrière, du
hayon ou de la porte.
4
WIDE CLIP
LARGE PINCE

LOWER ARM
UPPER ARM
BOTTOM STRAP
UPPER ARM
TOP STRAP
LOWER ARM
UPPER ARM
BOTTOM STRAP
UPPER ARM
TOP STRAP
SIDE STRAP
Tighten top straps so that the
Voyager stays in position and the
bike arms are pointing slightly
upwards. On 3 bike carrier attach
side strap to side seam of trunk
hatch or door.
Serrez les sangles supérieures de
façon que le Voyager demeure en
position et que les bras du support
soient quelque peu relevés. French
french french french french french
french french.
Attach bottom straps as per your
vehicle's Fit Tips. Always make
sure that straps are out of the way
of hot exhaust gases and not in
contact with the muffler or exhaust
pipe.
Installez les sangles inférieures
conformément aux Conseils de
réglage s’appliquant à votre
véhicule. Assurez-vous que les
sangles n’entrent pas en contact
avec le tuyau d’échappement ni
avec le silencieux.
ACURA
'96 CL 2dr coupe (coupé) 41
'86-90 Integra 3/4dr (3 ou 4 portes) No Fit/Aucune adaptation possible 34
'92-96 Integra 3dr (3 portes) No Fit/Aucune adaptation possible 34
'94-96 Integra 4dr (4 portes) 6 1,2,32
'92-93 Integra 4dr (4 portes) 6 1,3,25,32
'90 Legend coupe (coupé) 5 1,3,25,40
'92-96 Legend coupe (coupé) 5 1,2,40
'87-88 Legend sedan (berline) 5 1,3,25,40
'89-90 Legend sedan (berline) 5 1,3,22,25,40
'91-95 Legend sedan (berline) 5 1,2
'96 RL 4dr sedan (berline) 41
'96 SLX 41
'95-96 TL 41
'92-95 Vigor 5 1,2,32
AUDI
'95-96 A4 1,2,38
'96 A4 wagon (familiale) 41
'95-96 A6 wagon (familiale) 41
'95-96 A6, S6 sedan (berline) No Fit/Aucune adaptation possible 33
'96 A8 sedan (berline) 41
'91-92 80/90 sedan (berline) 7 1,4
'93 80/90 sedan (berline) 5 1,2,38
'88-90 100/200 sedan (berline) 7 1,31
'91 100/200 sedan (berline) 7 1,31
'92-94 100/200,S4 sedan (berline) 5 1,2,38
'91-94 100/200 wagon (familiale) No Fit/Aucune adaptation possible 34
'80 4000 41
'90-91 Quattro Coupe (coupé) No Fit/Aucune adaptation possible 35
BMW
'89-91 3 Series 5 1,9
'92-96 3 Series 6 1,2,38
'95-96 3 Series, compact (T1) No Fit/Aucune adaptation possible 34
'96 5 Series 41
'89-95 5 Series, sedan (berline) 5 1,2,38
'93-95 5 Series, wagon (familiale) No Fit/Aucune adaptation possible 34
'88-96 7 Series, sedan (berline) No Fit/Aucune adaptation possible 33
BUICK
'91-95 Century sedan (berline) No Fit/Aucune adaptation possible 35
'90-95 Century wagon (familiale) 8 1,5,25,32,38
'92-96 Le Sabre sedan (berline) 5 1,2,38
'92-96 Park Avenue 6 1,5,32
'90-91 Reatta No Fit/Aucune adaptation possible 34
'91-96 Regal 2/4dr (2 ou 4 portes) 6 1,5,38
'95-96 Riviera No Fit/Aucune adaptation possible 35
'92-95 Roadmaster sedan (berline) No Fit/Aucune adaptation possible 36
'92-96 Roadmaster wgn (familiale) No Fit/Aucune adaptation possible 34
'88-91 Skylark 2dr/4dr (2 ou 4 portes) 6 1,5,32
'92-96 Skylark sedan (berline) 5 1,5,17,18
CADILLAC
'92 De Ville 2dr/4dr (2 ou 4 portes) No Fit/Aucune adaptation possible 35
'94-95 De Ville, Concours 7 1,2,32
'88-89 Eldorado/Seville No Fit/Aucune adaptation possible 35
'92-93 Eldorado/Seville 6 1,2,38
'95 Eldorado No Fit/Aucune adaptation possible 33
'93-95 Fleetwood 6 1,11,38
'94-96 Seville, Seville STS No Fit/Aucune adaptation possible 33
CHEVROLET
'91-95 Beretta 6 1,5,32
'95-96 Blazer 2dr, 4dr (2 ou 4 portes) No Fit/Aucune adaptation possible 34
'85-96 Camaro No Fit/Aucune adaptation possible 34
'92-96 Caprice sedan (berline) 6 1,5
'91-95 Caprice wgn (familiale) No Fit/Aucune adaptation possible 34
'88-94 Cavalier 2dr,4dr (2,4 portes) 6 1,5
'95-96 Cavalier 2dr,4dr (2,4 portes) 7 1,32,42
'91-94 Cavalier wagon (familiale) 9 1,5,27
'89-93 Cavalier Z24 No Fit/Aucune adaptation possible 34
'88-91 Celebrity sedan (berline) No Fit/Aucune adaptation possible 35
'90-91 Celebrity wagon (familiale) 8 1,5,25,38
'90-95 Corsica 4dr (4 portes) 6 1,5,27
'90-95 Corsica hatchback (3 ou 5 portes) No Fit/Aucune adaptation possible 34
'91-96 Full Size Blazer, Tahoe No Fit/Aucune adaptation possible 37
'90-92 Lumina 2dr (2 portes) 6 1,8
'93-94 Lumina 2dr (2 portes) 6 1,8
'90-93 Lumina 4dr (4 portes) 6 1,8
'95-96 Lumina 4dr (4 portes) 6 1,8
'90-96 Lumina APV Van No Fit/Aucune adaptation possible 34
'95-96 Monte Carlo No Fit/Aucune adaptation possible 35
'90-94 S-10 Blazer 2dr/4dr (2 ou 4 portes) No Fit/Aucune adaptation possible 34
'85-86 Spectrum 2dr(2 portes) 7 1,2,32,38
'87-88 Spectrum 4dr (4 portes) 6 1,2,32
CHRYSLER
'95-96 Cirrus 6 1,6,25
'93-96 Concorde No Fit/Aucune adaptation possible 33
'85-89 Conquest No Fit/Aucune adaptation possible 34
'85-89 Le Baron coupe (coupé) 6 1,5,32,38
'94-96 Le Baron sedan (berline) 6 1,5,32
'91-96 New Yorker, LHS No Fit/Aucune adaptation possible 33
'91 New Yorker 5th Ave No Fit/Aucune adaptation possible 35
'92-93 New Yorker 5th Ave No Fit/Aucune adaptation possible 33
'95-96 Sebring No Fit/Aucune adaptation possible 33,35
'91-96 Town & Country 10 1,2,21,39
DODGE
'89 Aries K-Car No Fit/Aucune adaptation possible 35
'95-96 Avenger No Fit/Aucune adaptation possible 33,35
'90-96 Caravan, Grand Caravan 10 1,2,21,39
'90-92 Colt Hatchback (3 ou 5 portes) 8 1,2
'88-89 Colt 2dr (2 portes) 9 1,2,40
'93-94 Colt 2dr (2 portes) No Fit/Aucune adaptation possible 33
'93-95 Colt 4dr (4 portes) 6 1,2
'88-91 Colt Vista wagon (familiale) 9 1,2,21
'92-95 Colt Vista wagon (familiale) 9 1,5,21
'90-93 Daytona 6 1,5,21,32,38
'90-93 Dynasty 6 1,5
'93-96 Intrepid 6 1,2,32
'91-92 Monaco 41
'95-96 Neon 2dr, 4dr (2 ou 4 portes) 6 1,2,32
'85-90 Omni 7 1,9,21,32
All Years Shadow No Fit/Aucune adaptation possible 34
'91-93 Spirit 6 1,12,32
'95-96 Stratus 6 1,6,25
FORD
'92-96 Aerostar 10 1,2,21,38
'95-96 Aspire 3dr, 5dr (3 ou 5 portes) 6 1,2,32,38
'95-96 Contour No Fit/Aucune adaptation possible 35
'88-89 Crown Victoria 6 1,8
'92-96 Crown Victoria 6 1,2,32
'91-96 Escort 4/3 dr (4 ou 3 portes) 7 1,3,38
'87-90 Escort hatchback (3 ou 5 portes) 8 1,5,38
'91-96 Escort wagon (familiale) 9 1,2,21,38
'88 Escort GT 2dr (2 portes) 5 1,3,25,38
'90-96 Explorer 9 1,2,21,39
'95-96 Mustang 6 1, 12
'91-92 Probe 6 1,8,38
'93-96 Probe No Fit/Aucune adaptation possible 33
'86-91 Taurus sedan (berline) 6 1,3,32,38
'92-95 Taurus sedan (berline) No Fit/Aucune adaptation possible 1,3
'96 Taurus sedan (berline) 6 1,6,26,32
VEHICLE FIT # FIT TIP
VÉHICULE RÉGLAGE N° CONSEIL DE RÉGLAGE
6
5
Tighten bottom straps.
Serrez fermement les sangles
inférieures.
7
NARROW CLIP
PINCE ÉTROITE
FIT GUIDE
GUIDE D’ADAPTATION
En vigueur le 12/01/94.
Si votre véhicule ne figure
pas dans la liste, consultez
votre revendeur Thule.
Current as of 12/1/94
If you do not see your
vehicle ask your Thule
dealer.
Tighten top and side straps again
firmly. Check for secure fit.
Resserrez fermement les sangles
supérieures. Assurez-vous que
l’installation est sécuritaire.
8
2 BIKE 975
PORTE-BICYCLETTES DOUBLE 3 BIKE 976
PORTE-BICYCLETTES TRIPLE

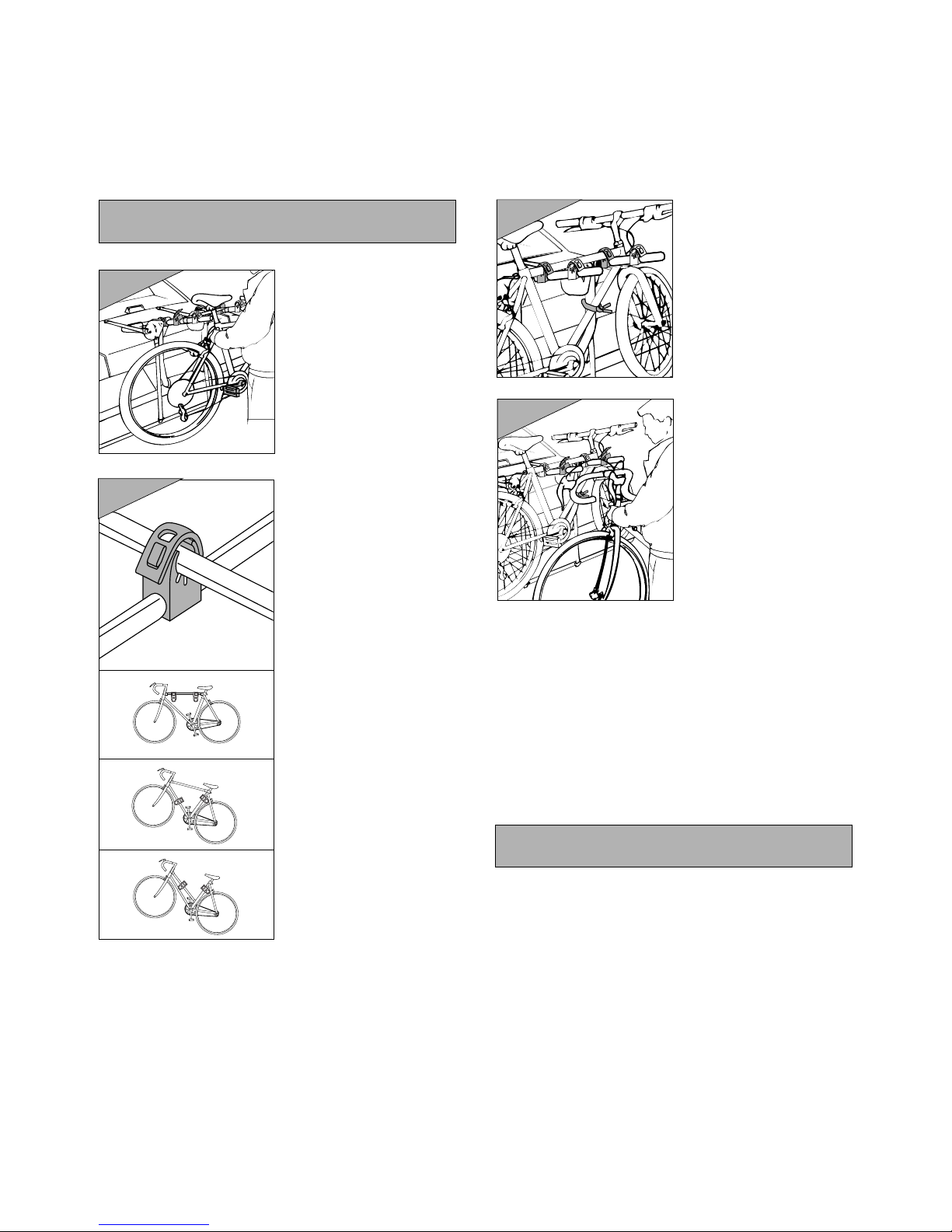

MOUNTING YOUR BICYCLE
MONTAGE DE VOTRE BICYCLETTE
SPECIAL NOTE
REMARQUES
Place first bike onto Voyager.
Position the inside pedal so that it
doesn't come in contact with the
vehicle.
Placez la première bicyclette sur le
Voyager. Placez la pédale
intérieure de façon qu’elle n’entre
pas en contact avec le véhicule.
Using straps or rope (not supplied),
secure the bike to the lower arms
of the Voyager.
Pour empêcher la bicyclette de se
balancer, attachez-la solidement à
l’aide de sangles ou d’une corde
(non incluse) au bras inférieur du
Voyager.
Place bicycles onto Voyager
cradles (heaviest bike first). If one
bike is carried, use inner cradles.
Cradles can be rotated to adjust
to different frame geometries.
Secure bikes in cradles with cradle
straps.
Placez les bicyclettes dans les
étriers du Voyager (en commençant
par la plus lourde). Si vous ne
transportez qu’une seule bicyclette,
utilisez les étriers intérieurs. Vous
pouvez tourner ceux-ci pour les
adapter au cadre. Fixez les
bicyclettes en place à l’aide des
sangles d’étrier.
Mount second bike in the
opposite direction. The second
bike should be secured to the first
bike using strap or rope.
Placez la deuxième bicyclette en
direction opposée. Attachez
solidement la deuxième bicyclette
à la barre stabilisatrice, comme
dans l’illustration ci-contre, pour
éviter qu’elle n’entre en contact
avec la première
For 976 3-bike voyager: mount
3rd bike in opposite direction of
second bike. Secure to the
middle bike. Once bikes are
mounted, tighten all straps to
make sure rack is secure.
. French french french french
french french french french
french french french french
french french french french
french french french french
french. french french french
french french french french
french french french.
■Make sure that both upper and lower
Voyager arms are in contact with the vehicle.
■Bicycle tires should not be positioned close
to the exhaust pipe.
■After bikes are mounted, re-tighten all four
Voyager straps.
■Check the bikes, straps and Voyager at
regular intervals during use.
■Remove Voyager when not in use and
before going into a car wash.
■Les pneus des bicyclettes ne doivent pas
être placés près du tuyau d’échappement.
■Une fois les bicyclettes installées,
resserrez les quatre sangles du Voyager.
■Vérifiez régulièrement les bicyclettes, les
sangles et le Voyager.
■Enlevez le Voyager avant d’entrer dans
un lave-auto automatique et lorsque vous
ne l’utilisez pas.
■Assurez-vous que les bras supérieur et
inférieur du Voyager reposent bien sur le
véhicule.
3
1
2a
2
