Sicherheitshinweise
Sicherheitshinweise
Bitte beachten Sie folgende Sicherheitshinweise:
Die tiptel easyBASE 28 plus erfüllt die gesetzlichen Bestimmungen
für Telekommunikations Einrichtungen. Sie dürfen die Montage selbst
vornehmen. Das Gehäuse darf nicht geöffnet werden. Durch unbefug
tes Öffnen des Gehäuses und unsachgemäße Reparaturen können
Gefahren für den Benutzer entstehen und der Garantieanspruch erlischt.
An die tiptel easyBASE 28 plus dürfen nur Geräte angeschlossen
werden, die SELV Spannung (Sicherheits Kleinspannungs Stromkreis)
liefern und/oder der ETS 300 047 entsprechen. Der bestimmungs
gemäße Gebrauch von zugelassenen Geräten erfüllt diese Vorschrift.
Lassen Sie keine Flüssigkeit in das Innere der tiptel easyBASE 28 plus
eindringen, da sonst elektrische Schläge oder Kurzschlüsse die Folge
sein könnten.
Während eines Gewitters dürfen Sie die tiptel easyBASE 28 plus nicht
installieren und auch keine Leitungsverbindungen stecken oder lösen.
Die Antennenleitung darf weder geerdet noch mit Blitzschutzanlagen
verbunden werden.
Die tiptel easyBASE 28 plus ist nur für Anwendungen innerhalb eines
Gebäudes vorgesehen.
Das Gerät ist zur Wandmontage vorgesehen und für eine Verwendung
als Tischgerät nicht geeignet.
Verlegen Sie die Leitung so, dass niemand darauf treten oder darüber
stolpern kann.
Bitte beachten Sie die Vorschriften für die Installation von Antennen.
Bei Stromausfall bleiben alle Speicherinhalte ohne Änderung erhalten.
Bei Stromausfall können Sie nicht telefonieren.

3
D
Inhaltsverzeichnis
Inhaltsverzeichnis
Wichtige Infor ation..................................................4
Anschlüsse und Anzeigen...........................................5
Hörtöne.......................................................................6
1 Montage......................................................................7
2 Inbetriebnah e /Einbuchen der Mobilteile .................8
3 Progra ierung.........................................................9
3.1 Programmiermodus aktivieren ........................................9
3.2 Parametereinstellung im Programmiermodus ................9
3.2.1 Rufzuordnung der Mobilteile.........................................10
3.2.2 Leitungszuordnung........................................................10
3.2.3 Berechtigungen.............................................................11
3.2.4 Faxteilnehmer................................................................12
3.2.5 Mobilteil ausbuchen ......................................................12
3.2.6 Gesprächsübergabe (SBCT) ..........................................12
3.2.7 Durchwahl .....................................................................13
3.2.8 Anklopfen ......................................................................13
3.2.9 Flashzeit ........................................................................14
3.2.10 CLIP...............................................................................14
3.2.11 PIN ändern.....................................................................15
3.2.12 Music on hold................................................................15
3.2.13 Sperrwerk.................................................................16 17
3.2.14 Internationale /Nationale Berechtigung .........................17
3.2.15 Amtsholung...................................................................18
3.2.16 Provider .........................................................................18
3.2.17 Parameterabfrage..........................................................19
3.2.18 Parameter zurücksetzen................................................19
3.2.19 tiptel easyBASE 28 plus zurücksetzen ..........................19
3.3 Übersicht: Rufnummern und Kennziffern .....................20
4 Telefonieren ..............................................................21
21 4.1 Extern telefonieren........................................................21
4.1.1 Kommende Gespräche ............................................21 22
4.1.2 Gehende Gespräche .....................................................22
4.2 Intern telefonieren.........................................................22
Anhang .....................................................................23
Technische Daten /Zulassung / CE Zeichen /Reinigung /
Gewährleistung ....................................................................23 25

4
Informationen
Wichtige Infor ationen
Die tiptel easyBASE 28 plus dient als universelle Basisstation für den
Betrieb von Mobilteilen, die nach dem DECT/GAP Standard arbeiten,
sowie für die tiptel easyBOX 300/5000. Insgesamt besteht die Möglich
keit zur Einbuchung von 8 Mobilteilen. Die tiptel easyBASE 28 plus kann
an zwei analogen Telefonanschlüssen mit MFV Wahlverfahren genutzt
werden. In Verbindung mit einer eingebuchten tiptel easyBOX 300/5000
besteht die Möglichkeit, analoge Endgeräte innerhalb der Funkreich
weite schnurlos mit dem Telefonnetz zu verbinden. Diese "schnurlose
Verlängerungsleitung" erspart Ihnen aufwändige Verkabelungsarbeiten
für Ihre analogen Telefone, Faxgeräte, Anrufbeantworter, Türsprech
stellen oder Modems.
Die tiptel easyBASE 28 plus besitzt einen SMA Antennenanschluss
für eine externe Antenne. Bei Nutzung der tiptel easyBASE 28 plus mit
einer tiptel easyBOX 5000 ist in Abhängigkeit von den verwendeten
Antennen und den Umgebungsbedingungen die Überbrückung von bis
zu 9 km möglich, die tiptel easyBOX 300 ist in einer Entfernung von bis
zu 50 m innerhalb von Gebäuden und 300 m im Freifeld einsetzbar.
Die tiptel easyBASE 28 plus ist im Lieferzustand für den Betrieb an zwei
analogen Telefonanschlüssen nach dem TBR 21 Standard mit MFV
Wahlverfahren und langer Flashzeit eingestellt!
Bei Einsatz der tiptel easyBOX 300/5000 muss diese zum Betrieb an
einer ISDN Leitung eingestellt werden!
HINWEIS

5
Anschlüsse und Anzeigen
D
Anschlüsse und Anzeigen

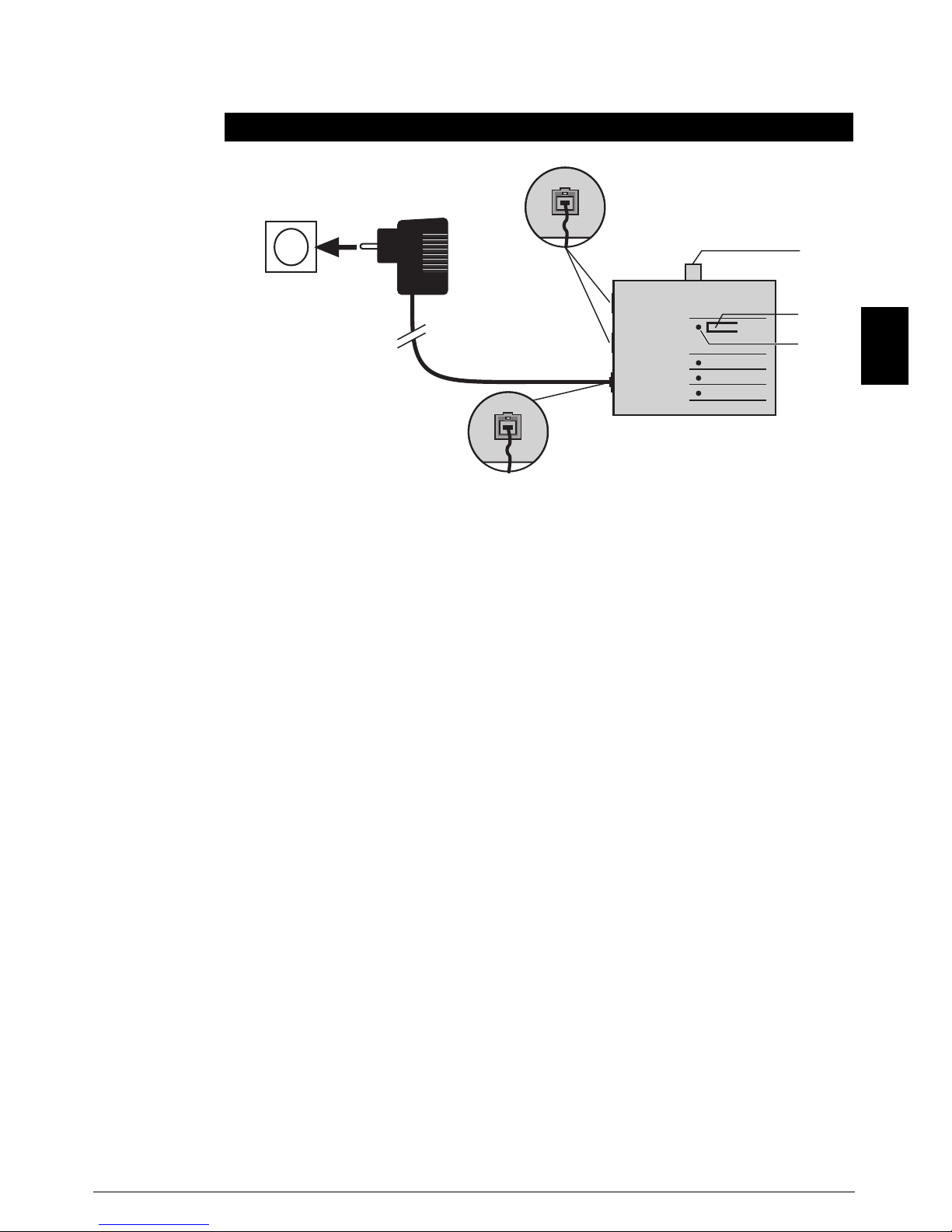

1Anschluss für Stromversorgung
2Steckernetzgerät
Verwenden Sie nur das mitgelieferte Steckernetzgerät! Vor Öffnen des
Gehäuses unbedingt Steckernetzgerät ziehen!
3Leuchtanzeige (LED)
4Einbuch Taster
5Anschlüsse für die Telefonleitungen
Die RJ 11 Buchsen sind auf den beiden mittleren Anschlüssen
belegt (Pin 3 und 4).
6SMA Antennenbuchse für den Anschluss einer externen Antenne
Die Verwendung eines hochwertigen Antennenkabels und eine möglichst
geringe Kabellänge minimiert Leistungsverluste und optimiert die
Reichweite!
220/230V
50 Hz
2 m
2
5
1
3
6
4
HINWEIS
HINWEIS

6
Hörtöne

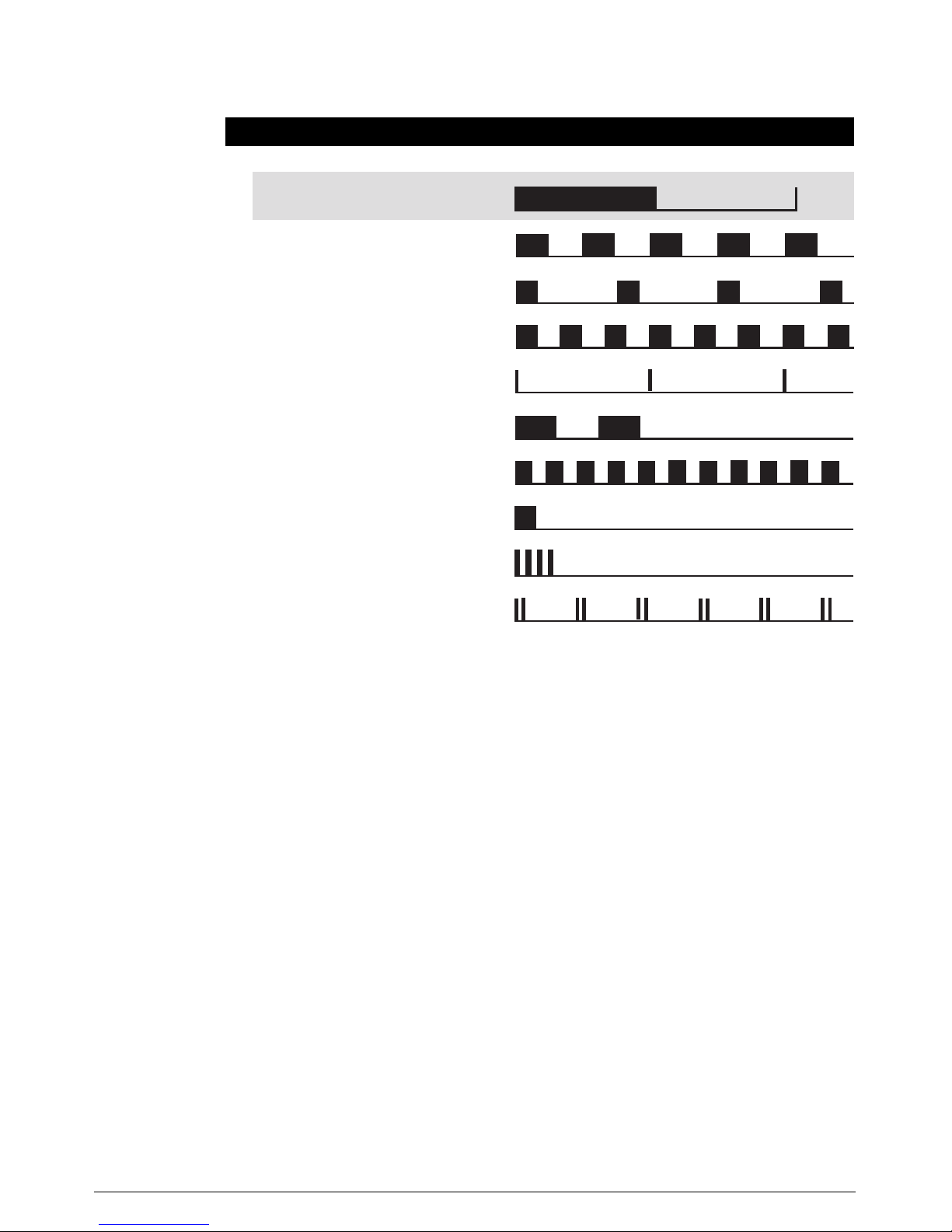

Ton
Darstellung der Töne
Pause
Wählton
(1,2 s Ton, 1,2 s Pause, wiederholt nach 20 s)
Freiton
(1,0 s Ton, 4,0 s Pause)
Besetztton
(1,0 s Ton, 1,0 s Pause)
Anklopfen
(0,02 s Ton, 6,0 s Pause)
Halten/MOH
(1,5 s Ton, 1,5 s Pause, wiederholt nach 30 s)
Fehlerton
(0,8 s Ton, 0,5 s Pause)
Positiver Quittungston
(1,0 s Ton)
Negativer Quittungston
(0,2 s Ton, 0,2 s Pause)
Durchwahlton
(0,02 s Ton, 0,02 s Pause, wiederholt nach 1,4 s)
Hörtöne (i Hörer oder Lautsprecher)

7
D
Standort-
auswahl
1 Montage
Die tiptel easyBASE 28 plus ist für die Wandmontage in geschlossenen
Räumen ausgelegt. Beachten Sie dabei bitte, dass Sie das Gerät nicht in
unmittelbarer Nähe von anderen elektronischen Geräten wie z. B. HiFi
Anlagen, Büromaschinen, SAT Receivern oder Mikrowellengeräten
anbringen sollten. Sie vermeiden damit eine gegenseitige Beeinflussung.
Der Aufstellungsort sollte auch nicht in der Nähe von Wärmequellen
gewählt werden (z. B. Heizkörper oder direkte Sonneneinstrahlung).
Die tiptel easyBASE 28 plus muss eine Funkverbindung zu den einge
buchten Mobilteilen herstellen. Vor der endgültigen Festlegung des
Montage Standortes prüfen Sie bitte, ob der von Ihnen gewünschte Ort
optimale Verbindungsqualität garantiert. Maßgeblich ist in diesem Fall der
Antennenstandort!
Aufgrund der digitalen Übertragung im benutzten Frequenzbereich kann
es, je nach den baulichen Gegebenheiten, auch innerhalb der ange
gebenen Reichweite zu Abschattungen der Funkwellen kommen.
Hierdurch wird die Übertragungsqualität eingeschränkt. Schon eine
geringfügige Standortänderung der tiptel easyBASE 28 plus stellt oft
mals die gewohnte Übertragungsqualität wieder her.
1 Montage
Die folgenden Arbeitsschritte sind nötig, um die tiptel easyBASE 28 plus
zu montieren:
1. Bohren Sie im Abstand von 60 mm zwei Löcher mit einem Durch
messer von 6 mm in die Wand.
2. Setzen Sie die Dübel ein und drehen Sie die Schrauben bis ca. 5 mm
Abstand zur Wand ein.
3. Verbinden Sie die externe Antenne mit
dem entsprechenden Anschluss.
4. Verbinden Sie die tiptel easyBASE 28
plus mit der Stromversorgung.
5. Verbinden Sie Ihren analogen Telefon
anschluss mittels beiliegendem Kabel
mit der tiptel easyBASE 28 plus.
6. Hängen Sie die tiptel easyBASE 28
plus in die Schrauben ein.
60 mm
Wand-
befestigung
Funk-
ausbreitung

8
2 Inbetriebnahme/Einbuchen der Mobilteile
2 Inbetriebnah e/Einbuchen der Mobilteile
Die Mobilteile müssen in die tiptel easyBASE 28 plus eingebucht
werden, bevor sie benutzt werden können.
Bitte beachten Sie, dass nicht mehr als 8 Mobilteile in die tiptel
easyBASE 28 plus eingebucht werden können.
Zum Einbuchen der Mobilteile gehen Sie wie folgt vor:
1. Verbinden Sie das Steckernetzgerät mit Ihrer tiptel easyBASE 28
plus. Stecken Sie das Steckernetzteil in eine Steckdose.
2. Während des Einbuchvorganges sollte sich das Mobilteil in der
Nähe der tiptel easyBASE 28 plus bzw. der angeschlossenen
Antenne befinden.
3. Starten Sie die Einbuchprozedur an der tiptel easyBASE 28 plus,
indem Sie den Einbuch Taster solange gedrückt halten, bis die
LED zu blinken beginnt.
4. Starten Sie die Einbuchprozedur an Ihrem Mobilteil. Die Be
schreibung dieses Bedienablaufes finden Sie in der Anleitung
Ihres Mobilteils oder Ihrer tiptel easyBOX 300/5000. Als PIN bzw.
Access Code (AC) benutzen Sie "0000".
5. Den erfolgreichen Abschluss des Einbuchvorganges erkennen Sie
daran, dass die LED erloschen ist. Das Mobilteil erhält automa
tisch die nächste freie interne Rufnummer (von 1 8). Sollte der
Einbuchvorgang innerhalb von ca. 1 Minute nicht erfolgreich
abgeschlossen sein, so wiederholen Sie diesen Vorgang.
6. Zum Einbuchen weiterer Mobilteile wiederholen Sie die Schritte
2 5.

9
D
3 Progra ierung
Der Programmiermodus der tiptel easyBASE 28 plus kann nur innerhalb
der ersten 10 Minuten nach Einstecken des Netzteils aktiviert werden.
Dadurch wird eine versehentliche Veränderung der Parameter im
laufenden Betrieb verhindert.
Der Programmiermodus bietet die Möglichkeit, verschiedene Parameter
einzustellen, um die tiptel easyBASE 28 plus der Funktionalität Ihrer
Telefonanschlüsse anzupassen. Zusätzliche Parameter erlauben die
Einstellung der tiptel easyBASE 28 plus auf Ihre persönlichen
Anforderungen.
3.1 Progra ier odus aktivieren
Zum Aktivieren des Programmiermodus wählen Sie an einem ein
gebuchten Mobilteil #9. Geben Sie anschließend die PIN Ihrer tiptel
easyBASE 28 plus ein. Die Eingabe der PIN ist nur notwendig, wenn
zuvor im Programmiermodus eine PIN, abweichend vom Lieferzustand,
eingerichtet wurde.
Sie hören jetzt einen Sonderwählton, der Programmiermodus ist
aktiviert.
3.2 Para etereinstellung i Progra ier odus
Um die folgenden Parameter einzustellen, muss vorher der Program
miermodus aktiviert werden. Die Programmierung einer Funktion
wird durch Eingabe der #abgeschlossen und durch den positiven
Quittungston bestätigt. Die Änderung wird sofort wirksam. An
schließend hören Sie wieder den Sonderwählton und können mit
der Programmierung weiterer Funktionen fortfahren.
Wird während der Programmierung ein ungültiger Wert eingegeben,
erfolgt ein negativer Quittungston, die Prozedur wird abgebrochen
und Sie hören wieder den Sonderwählton.
Erfolgt während der Programmierung innerhalb einer Minute keine
Eingabe, wird die Prozedur abgebrochen und Sie hören wieder den
Sonderwählton.
Durch Auflegen des Hörers wird jederzeit der Programmiermodus
beendet und die tiptel easyBASE 28 plus befindet sich wieder im
Normalbetrieb.
3 Programmierung

10
3 Programmierung
Funktion Parameter Ltg. Nr. Mob. Nr.
kennzahl
3.2.1 Rufzuordnung der Mobilteile
Rufzuordnung 11 1...2 0...9 #
Je Leitung können ankommende Anrufe maximal 4 Rufzielen zugeord
net werden. Rufziele sind die Mobilteile 1 bis 8 und der Sammelruf 9.
Bei den Rufzielen 1 bis 8 wird die Rufnummer des Anrufers per CLIP
angezeigt. Das Rufziel 9 erreicht alle eingebuchten Mobilteile. Es erfolgt
keine CLIP Anzeige, bei besetzten Mobilteilen wird nicht angeklopft.
Progra ierbeispiel:
Die Anrufe auf Leitung 1 sollen klingeln auf den Mobilteilen 1, 3 und 6
mit CLIP Anzeige.
Die Anrufe auf Leitung 2 sollen klingeln auf den Mobilteilen 3, 4 und 5
mit CLIP Anzeige; auf allen anderen Mobilteilen ohne CLIP Anzeige.
Vorgehensweise:
1) Programmiermodus aktivieren
2) Eingabe 111136#
3) Eingabe 1123459#
4) Programmiermodus beenden
Lieferzustand: 1, 2, 3, 9
Funktion Parameter Mob Nr. Eingaben
kennzahl
3.2.2 Leitungszuordnung
Unabhängig von der Einstellung dieses Programmierpunktes kann mit
Hilfe der Belegungskennziffer eine gezielte Belegung der Leitungen
durchgeführt werden.
Leitungszuordnung 12 1...8 0 #
Beim Aufbau eines externen Gespräches wird eine beliebige, freie
Telefonleitung genutzt.
Leitungszuordnung 12 1...8 1 #
Beim Aufbau eines externen Gespräches wird nur die Telefonleitung 1
für den Verbindungsaufbau genutzt. Sollte diese Leitung belegt sein,
ertönt ein Besetztzeichen.
