Tohnichi QL2N User manual

QL・QL5型 QL•QL5 Model
本製品を正しく安全にご使用いただく
為に、ご使用に先立ち本取扱説明書を
必ず熟読し、ご不明の点がありました
ら、販売店又は東日へご連絡下さい。
In order to use the torque wrench properly
and safely, please read this instructions before
operation. If any questions, please contact to
Tohnichi authorized distributor or Tohnichi office.
Keep this operating instruction for future use.

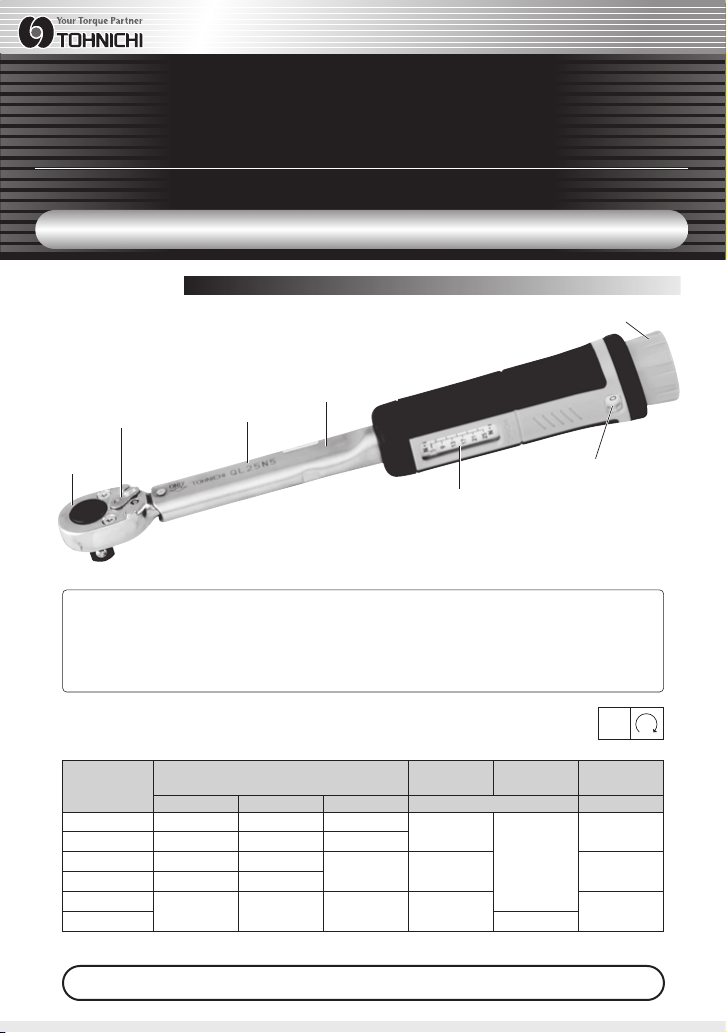

ヘッド
Head
ラチェットレ バ ー
RatchetLever
主目盛
MainGraduation
副目盛
SupplementaryGraduation
アジャスター
Adjuster
チューブ
Tube
型式名
ModelName
※製造番号はチューブの型式名記載面の裏側にあります。（例：012345F）
Serialnumberisonthebacksideofmodelnameonthetube.e.g.)012345F
QL2N〜QL15N、QL25N5-1/4、QL25N5
負荷
方向
注1 検査用には使用できません。
Note1:Notforinspectionpurpose.
精度ACCURACY±3％
計量法により重力単位系（kgf･cm,kgf･m）製品は、日本国内での販売ができません。
Metricunit(kgf･cm,kgf･m)productsarelegallynotavailabletosellintheJapanesemarket.
型式
Model
最大（Max）
QL2N
QL5N
QL10N
QL15N
QL25N5-1/4
QL25N5
2
5
10
15
25
1目盛（Grad)
0.02
0.05
0.1
0.2
194
219
237
QL・QL5仕様 Specifications
0.27
0.29
0.33
最小（Min）
0.4
1
2
3
5
6.35
9.5
[kg][mm]
トルク調整範囲Capacity
[N・m]
全長
Overalllength
質量（約）
Weight
角ドライブ
SquareDrive
東日トルクレンチ
QL・QL5型
取扱説明書OPERATING INSTRUCTION
TOHNICHITORQUEWRENCHESQL・QL5

1
1警告 Warnings
■目次
1.警告 Warnings
2.注意 Precautions
3.使用上の注意 Precautions for use
4.使用方法 How to use
5.日常点検／校正 Torque check / Calibration
Contents
ねじの戻しは使わない。
ねじの 戻しに は、過大なトルクが加わり
トルクレンチの破損に伴い事故やけがの
原因になります。
2Don't use this wrench for loosening.
Excessive torque may be applied while
loosening, which will cause damage to
the torque driver and could result in an
accident or injury.
握り部に、油・グリス……等が付着して
いないこと。
締め付け中に手が滑り事故やけがの原因
になります。
3Make sure there is no oil, or grease on
the grip.
A slip of the hand while tightening, may
cause an accident or injury.
亀裂・傷・錆が発生していないか確認す
る。
破損が生じ事故やけがの原因になりま
す。点検・修理を受けて下さい。
4Check for cracks, scratches and rust.
These will cause damage to the wrench
and may result in an injury. If such
conditions exist, have a functional test
performed and repair if necessary.
ラチェット切替レバーを確実に切り替え
る。
ラチェット切替レバーが中途半端だと、
ラチェット破損により事故やけがの原因
になります。（図1）
5Make sure when moving the ratchet
lever that it is in its correct position.
If the ratchet lever is only moved half
way, the ratchet will be damaged, and
that will cause an accident or injury.(Fig.1 )
高所での締め付け作業では、落下防止の
処置をする。
トルクレンチやソケットを落下させる
と、重大な事故やけがの原因になります。
6When you use this wrench in a high
location, prepare to prevent dropping
the wrench.
If you drop the torque wrench or socket,
that may cause a serious accident or injury.
パイプなどを用いてハンドル部を長くし
て使用しない。
トルクレンチの破損や精度異常の原因と
なります。（図2）
7Don't use a pipe to extend handle.
This will cause damage to the torque
wrench and create an accuracy error.
(Fig.2)
ねじの締め付け以外は使わない
本製品は、ボルトの締付用トルクレンチ
です。
1Don't use this wrench except for tightening
purposes.
This is a torque wrench for bolt Tightening
only.

2
トルクレンチに手力を加えるときは、弾
みをつけたり、体重をかけたり足で踏み
付けない。
破損やボルトからの外れで、事故やけが
の原因になります。
1Don't apply momentum with your own
weight or use a jerking motion, when
you pull the torque wrench.
This will damage the torque wrench and
may cause the wrench to come off of the
bolt. Resulting in an accident or injury.
最大トルク以上で使用しない。
破損になる事故やけがの原因になりま
す。
2Don't use the torque wrench beyond
the maximum torque setting.
This will cause damage or injury.
角ドライブのサイズをアダプタ等を使っ
て小さくして使わない。
強度不足が生じ、破損により事故やけが
の原因になります。
3Don't make the square drive smaller by
using an adapter.
This will create insufficient strength and
cause an accident or injury.
トルクレンチにピンの抜けや目盛板が無
い等、欠品があるものは使用しない。
お買い求めの販売店、又は弊社に問い合
わせ必ず点検や修理をうけてください。
4Don't use the torque wrench if it is
missing a pin or scale plate, etc.
Ask a repair shop or our company to
inspect the torque wrench and repair it
before using.
トルクレンチの改造はしない。
改造により強度不足や精度異常が生じ、
事故やけがの原因になります。
5Don't modify the torque wrench.
Modifications will weaken the torque
wrench. This may cause errors in
accuracy, as well as, cause an accident
or injury.
トルクレンチを落下させたり、強い衝撃
を与えたりしない。
破損や変形を生じ、精度の劣化や耐久性
が低下し、事故やけがの原因になります。
6Don't drop the torque wrench or apply
a strong shock or jolt.
This will cause damage or deformation
as well as decrease the accuracy and
durability, which may cause an accident
or injury.
2注意 Precautions
トルクレンチの修理部品は東日の指定部
品以外使用しない。
トルクレンチの修理をする場合は、お買
い求めの販売店、又は弊社に問い合わせ、
必ず東日指定部品を使用して下さい。
8Use only parts designated by Tohnich
for repair of the torque wrench.
Ask the place of purchase or our
company for assistance when you repair,
and use only Tohnichi parts.
ヘッド内に注 油やグリス塗 布をしない 。
9
トルクレンチを立てて置かない。
トルクレンチが倒れたり、落ちたりする
ことで事故やけがの原因になります。
7Don't stand the torque wrench on end.
If may fall or drop, and cause an
accident or injury.
締付け中に空転して怪我やラチェット破
損の原因となります。
Do not apply grease inside head to
prevent ratchet from slipping.
It may cause unexpected injury and
damage on ratchet.

3
3使用上の注意 Precautions for use
使用前に必ずトルクセットをする。
出荷時は最低目盛りとなっています。
1Make sure the torque wrench is set
correctly before using.
The torque is set on the minimum scale
for shipment.
目盛りは最小目盛りより下げないで下さ
い。
2Do not set torque below minimum
scale torque.
トルク目盛範囲以外で使用しないで下さ
い。
3Use the wrench within the scale range.
トルク単位を間違えないよう確認する。
トルク単位を確認してから使用して下さ
い。
4Confirm that the torque is set according
to te correct unit of measure before
using.
トルクレンチは水中や海中で使用しな
い。
内部構造に劣化が生じ、事故やけがの原
因になります。もしトルクレンチ を水 中
や海中に落としてしまったら、点検や修
理を受けて下さい。
5Don't use torque wrench in fresh
water or sea water.
The inside mechanism will go bad and
cause an accident or injury. If you drop
in water or sea water, get it checked out
or repaired.
ソケットまたは交換ヘッドは、ボルトの
六角対辺に合ったものを使う。
ソケットとボルトの六角対辺が合わない
ものを使用すると、事故やけがの原因に
なります。
6Use the correct socket that fits the hex
size of the bolts, you are using.
If you use an incorrect socket, this may
cause an accident or injury.
有効長線上を握ってトルクをかける。
有効線上を握らないと正しいトルク値が
得られません。（図3）
7Measurement precision is affected by
the grip position.
A mark is provided on the handle
surface to indicate the effective length.
(Fig.3)
「カチン」音がしたら締め付けをやめる。
更に加えるとオーバートルクとなりま
す。
8Stop tightening when you feel a click.
Applying more torque beyond the click
will lead to over torquing.
トルクレンチが作動する時、周りのもの
に手やひじ等をぶつけない。
トルクレンチを使用する際、周りのもの
に手 や ひじ等 をぶ つ けな い ように注 意 し
て下さい。
Make sure there is enough clearance
for your hand and elbow before using
to prevent injury.
トルクレンチをハンマーや、てこの代わ
りに使用しない。
変形すると作動不良を起こし、精度に悪
影響を及ぼします。
10
Don't use the torque wrench ad a
hammer.
If there's a deformation on the beam, an
operation failure could result and cause
a decrease in the accuracy of the torque
wrench.
9

4
点検及び校正をする。
トルクレンチは計測器です。点検/校正には、
「5.日常点検/校正」の機器をご利用ください。
11
Perform regular inspections for
function and accuracy.
Periodical inspections are essential to
insure the torque wrench is in optimal
condition thus preventing injury.
力の方向
力の方向はトルクレンチに直角に（許容
±15 °）（図4）
上下左右とも±15°以内にする。
12
Loading direction.
The loading direction must be a right
angles to the torque wrench (tolerance:
±15°) (Fig.4). This tolerance applies to
both horizontal and vertical deviation.
使用後は、ゴミ・ホコリ・ドロ・油・水
分等の汚れを取り除いて保管する。
汚れがついたまま保管すると、作動不良、
精度不良の原因となります。
13
Remove any dirt such as dust, mud,
oil and water, etc. after each use and
before storing torque wrench.
長期間使用しないときは、最低目盛りに
セットし、防錆油を塗布し、乾燥した場
所に保管する。
保管方法が悪いと、精度劣化や耐久性の
低下が早まります。
14
When storing the torque wrench for a
long time, apply rustproof oil, and
keep in a dry place.
If improperly stored, the accuracy and
durability will decrease rapidly.
Store the wrench with torque graduation
set to the lowest setting.
右ねじを締付ける場合、ラチェット切換えレバ位置
Positionofratchetleverforclockwisetightening
右ねじを緩める場合、ラチェット切換えレバ位置
Positionofratchetleverforloosong.

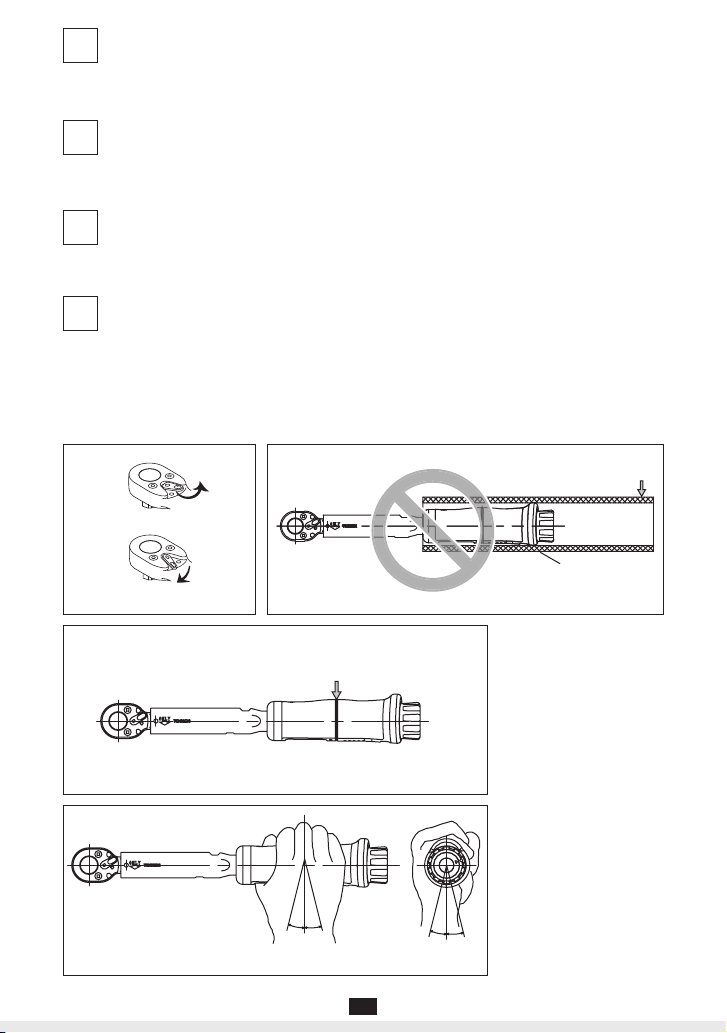

図1 Fig.1 図2 Fig.2
パイプPipe
図3 Fig.3
有効長線 EffectiveLine
図4 Fig.4
15°以内
Lessthan15° 15°以内 Lessthan15°

5

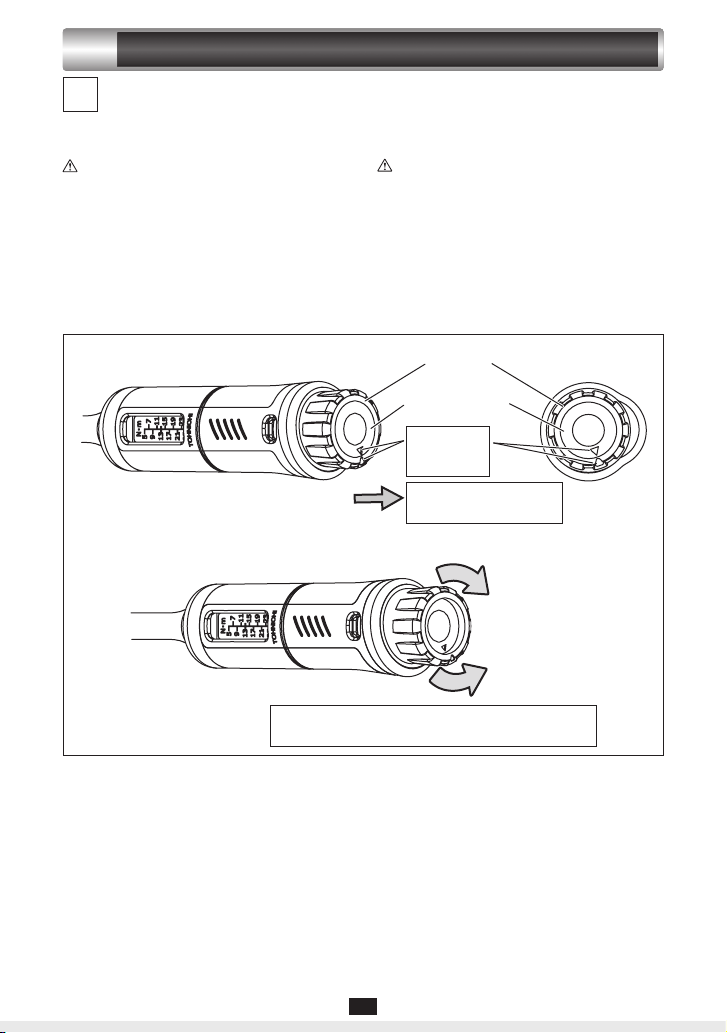

トルク値をセットする。(図5） Set a torque. (Fig.5)
1
①アジャスターを回してアジャスターの▲と
グリップエンドキャップの▼を合わせる。
トルク誤設定防止の為、アジャスターの▲
とグリップエンドキャップの▼マークが合
わないと、アジャスターを引っ張れません。
アジャスターを無理に引っ張ると破損の原
因となります。
②アジャスターを引っ張る。
③アジャスターを引っ張りながら回してトル
ク値を合わせる。
①Turn the adjuster and match up the ▲mark
of the adjuster and ▼mark of grip-end cap.
In case that ▲mark of the adjuster and
▼mark of grip-end cap are not matched,
it cannot pull the adjuster to prevent
incorrect torque setting.If the adjuster is
pulled by force, it causes a failure.
②Pull the adjuster.
③Pull the adjuster and turn it to set a torque.
図5 Fig.5
アジャスター
Adjuster
グリップエンドキャップ
GripEndCap
アジャスターを引っ張る
Pulltheadjuster.
▼にする
▲
①Set
▼
▲
②
セットトルク増
TorqueSetUP
セットトルク減
TorqueSetDOWN
アジャスターを引っ張りながら回してトルク値を合わせる
Pulltheadjusterandturnittosetatorque.
③
4使用方法 How to use

6
図6 Fig.6
ソケットをボルト又はナットの頭部に合
わせます。
Apply the socket on to a bolt head or
nut.
「カチン」音がしたら締め付け完了。 Stop pulling the wrench when you
hear a "click".
2
3
4

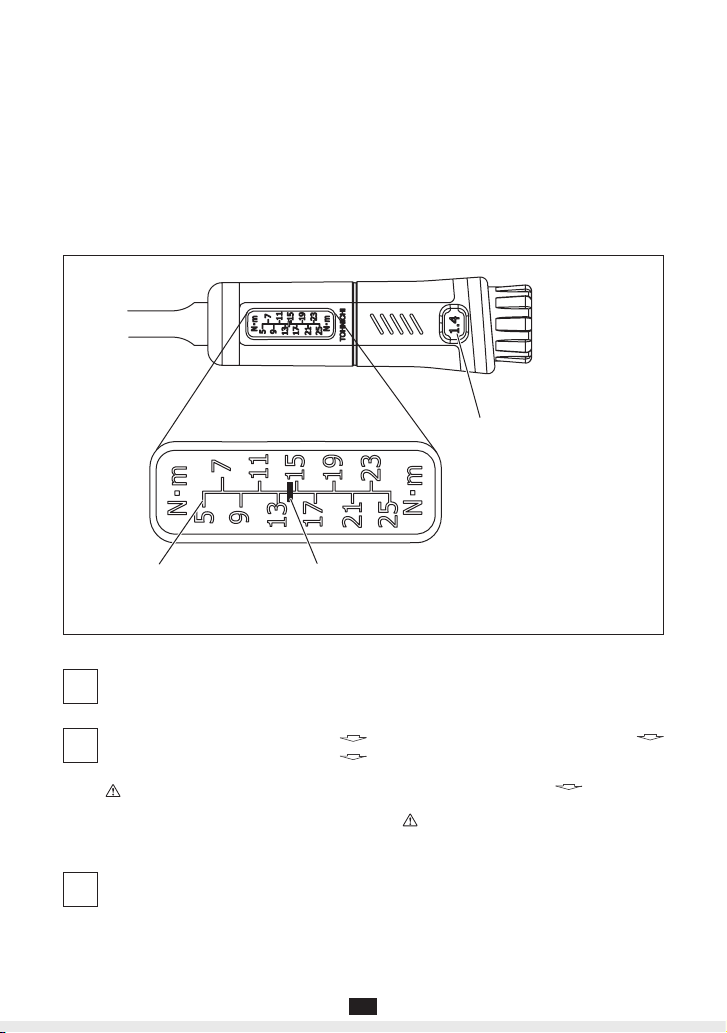

例）セットトルク14.4N・mの合わせ方
（QL25N5）
❶主目盛を見ながらアジャスターを回し、
13N・mの目盛線に目盛基線（赤線）が重
なったら、副目盛を確認します。次に副目盛
の0を副目盛窓中心に合わせます。
セットトルク13Ｎ・mになります。
❷副目盛を見ながら右方向（プラス方向）に回
し、副目盛の値を1.4に合わせます。
セットトルク、14.4N・mになります。（図6）
Ex)HowtosetQL25N5at14.4N・m
❶Turn Supplementary Graduation until 13N·m
on Main Graduation comes close to
Graduation Datum Line (red line), and then
adjust 0 on Supplementary graduation in the
center of the Supplementary graduation
window.
The torque would be set at 13N·m at this
moment.
❷Turn the Supplementary Graduation till it
reaches to 1.4.
Now torque is set at 14.4N·m (Fig.6).
Turn the torque wrench clockwise (
direction on the tube) to fasten the bolt.
When you turn it counterclockwise
(opposite direction of ), you don't
hear a "click".
The use for tightening the left hand
screw or loosening the bolt may cause
a failure.
トルクレンチを右（チューブに記載の
方向）に回して締付ける。左方向（
の逆）に回しても「カチン」音はしません。
無理に逆ねじの締付けや、ねじの戻し
方向での使用は破損の原因となること
があります。
ONLY
ONLY
ONLY
ONLY
主目盛MainGraduation
副目盛
SupplementaryGraduation
主目盛 副目盛
Main Suppl.
=14.4N・m
13+ 1.4
目盛基線(赤線）
GraduationDatumLine(RedLine)
目盛線
GraduationLine

●本社
TEL.[phone]（代表） FAX.[phone]
〒143-0016 東京都大田区大森北2-2-12
●不許複製。許可無くWebサイトへの掲載を禁止します。
●ⒸTOHNICHIMfg.CO.,LTD.AllRightsReserved.
■TOHNICHIMFG.CO.,LTD.
TEL.[phone] FAX.[phone]
2-12,Omori-Kita,2-ChomeOta-ku,TokyoJAPAN
E-mail:[email protected]
WebSite:www.global-tohnichi.com
■N.V.TOHNICHIEUROPES.A.
TEL.[phone] FAX.[phone]
Industrieweg27Boortmeerbeek,B-3190BELGIUM
E-mail:[email protected]
■TOHNICHIAMERICACORP.
TEL.[phone] FAX.[phone]
FAX.
[phone]
1303BarclayBlvd.BuffaloGrove,IL60089USA
E-mail:[email protected]
WebSite:http://tohnichi.com
■TOHNICHISHANGHAIMFG.CO.,LTD.
TEL.
[phone]
Rm.5No.99Nong1919.DuHuiRoad,Minhang,
Shanghai,P.R.China
トルクのことならお気軽に、ご相談ください
0120-169-121
フリーコール受付時間：土・日・祝祭日を除く、8：30〜17：15
URLhttps://www.tohnichi.co.jp
16.11.D
●東京営業所
TEL.[phone] FAX.[phone]
〒143-0016 東京都大田区大森北2-2-12
E-mail:[email protected]
●北関東営業所
TEL.[phone] FAX.[phone]
〒320-0811 栃木県宇都宮市大通り2-3-7泉ビル7F
●大阪営業所
TEL.[phone] FAX.[phone]
〒531-0074
大阪市北区本庄東2-12-1（トルクセンター大阪）
●名古屋営業所
TEL.[phone] FAX.[phone]
〒480-1112
愛知県長久手市砂子720（トルクセンター名古屋）
●広島営業所
TEL.[phone] FAX.[phone]
〒732-0803 広島市南区南蟹屋2-5-2
●九州出張所
TEL.[phone] FAX.[phone]
〒802-0001
北九州市小倉北区浅野1-2-39（勧和興産浅野ビル14号館503号）
●日常点検には東日のトルクレンチチェッカをご利用ください。
●For torque check, use Tohnichi torque checker.
●校正には東日のトルクレンチテスタをご利用ください。
●For calibration, use Tohnichi torque wrench tester.
●TDT600CN3とTDTLAの組み合わせで、0.2〜6N・mのトルク
レンチが校正できます。
●Combination of TDT600CN3-G and TDTLA is suitable for
calibrating the torque wrenches in the range of 0.2N・m - 6N・m.
DOTE3型トルクレンチテスタ
TorqueWrenchTester
ModelDOTE3-G
TCC2型トルクレンチテスタ
TorqueWrenchTester
ModelTCC2-G
TF型全自動トルクレンチテスタ
TorqueWrenchTester
ModelTF
LC3型トルクレンチチェッカ
TorqueWrenchCheckerModelLC3-G
5日常点検／校正
Torque check / Calibration
