Tool it Junon LCD 5/9-9/13 G User manual

FR 02-04 / 23-26
EN 05-07 / 23-26
DE 08-10/ 23-26
ES 11-13 / 23-26
RU 14-16 / 23-26
V1 - 26/11/18 - Ref. 037786 / Ref. 037793
NL 17-19 / 23-26
IT 20-22 / 23-26
LCD 5/9-9/13

LCD 5/9-9/13
2
V2-26/11/18

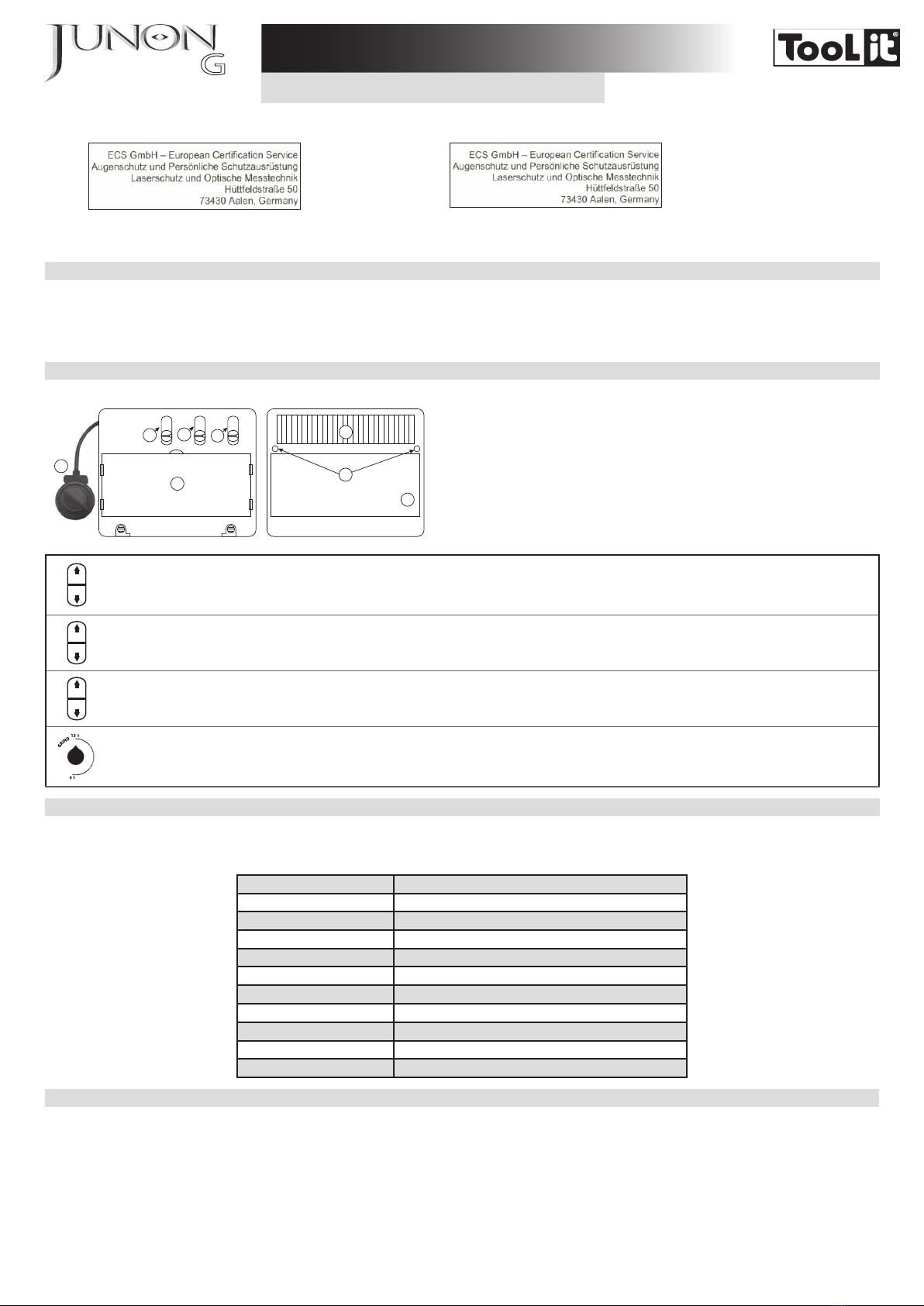

Le masque JUNON est conforme à la directive 89/686 CEE relative aux équipements de protection individuelle. Cette conformité est établie par le respect des normes EN
175, EN 166 et EN 379.
Organismes notiés
Cellule : Cagoule / Ecran de garde :
Ce manuel est destiné à vous aider dans l’utilisation du masque JUNON, livré prêt à l’emploi. Pour votre protection, lisez attentivement ces instructions avant l’utilisation et
informez-vous convenablement auprès de votre responsable de sécurité.
AVANT UTILISATION
-Vérier le bon état général du masque
-Les réglages du serre-tête.
-Vérier le bon positionnement et l’état des écrans de garde et du ltre. En cas d’anomalie, veuiller procéder à sa remise en état.
-Vérier que les 2 détecteurs (7) et la cellule ne soient pas obstrués par des poussières ou des débris.
-Vérier que les lms protecteurs sont retirés sur les écrans de garde extérieur et intérieur.
-Vériez si le niveau de protection correspond aux procédés de soudage employés. Pour vous aider dans votre choix, référez vous au tableau «Procédés de soudage».
FONCTIONNEMENT
Le masque opto-électronique JUNON commute instantanément de l’état clair à l’état foncé à l’amorçage de l’arc, et retourne à l’état clair lorsque l’arc s’arrête.
1
4
7
5
8
23
6
1. Commutateur «sensitivity»
2. Commutateur «Delay»
3. Commutateur de teinte 5-9/9-13
4. Écran de protection
5. Celulle solaire
6. Détecteurs
7. Filtre
8. Potentiomètre «soudage-Grind»
• Commutateur interne « Sensitivity » : Réglage de sensibilité en fonction de :
- La lumière ambiante: Hors soudage, tourner le bouton vers la position la + sensible (max), puis revenir progressivement vers « min » jusqu’à ce que la
cellule passe au clair.
- Du procédé de soudage : Position « max » pour le soudage TIG basse intensité / Position médiane pour la plupart des procédés de soudage
• Commutateur interne « Delay » : Temps de retour à l’état clair.
Permet de retarder le temps de retour à l’état clair pour se protéger des rayonnements en n de soudure.
• Commutateur interne de teinte 5-9 ou 9-13.
Permet de choisir la plage de réglage soit sur 5-9 ou 9-13.
• Potentiomètre externe soudage/grind :
- Position soudage :
La teinte foncée peut être réglée de 5/9 - 9/13 grâce au bouton extérieur.
- Position « GRIND » : Pour les opérations hors soudage type meulage, il est possible de déconnecter le capteur en basculant sur le mode “GRIND”.
ATTENTION : bien veiller à remettre le potentiomètre externe sur « soudage » avant toute opération de soudage.
PRÉCAUTIONS
• Le masque est utilisable pour tous les types de procédés de soudage excepté le soudage Oxyacétylène, le soudage laser et au gaz.
• Un écran de garde extérieur et intérieur doivent être placés systématiquement de part et d’autre du ltre. L’absence d’écran peut provoquer des dommages irréversibles et
un danger pour votre sécurité.
Teinte claire 4
Teinte foncée 5-9/9-13
Dimension du ltre 110x90x8 mm
Temps de réaction 0,00004 s
Alimentation Solaire + piles
Poids 490 gr
Champs de vision 92x42 mm
Champs d’application MMA 5>400A / TIG 2>300A / MIG-MAG 5>400A / Grind
Garantie 2 ans
Température d’utilisation -5°C / + 55°C
Température de stockage -20°C / + 70°C
RÉGLAGE SERRE-TÊTE
Le masque JUNON est équipé d’un serre-tête qui offre 4 réglages au soudeur : largeur, hauteur (1), inclinaison (2) et ajustement longitudinal (3)
FR

3
LCD 5/9-9/13
1
32

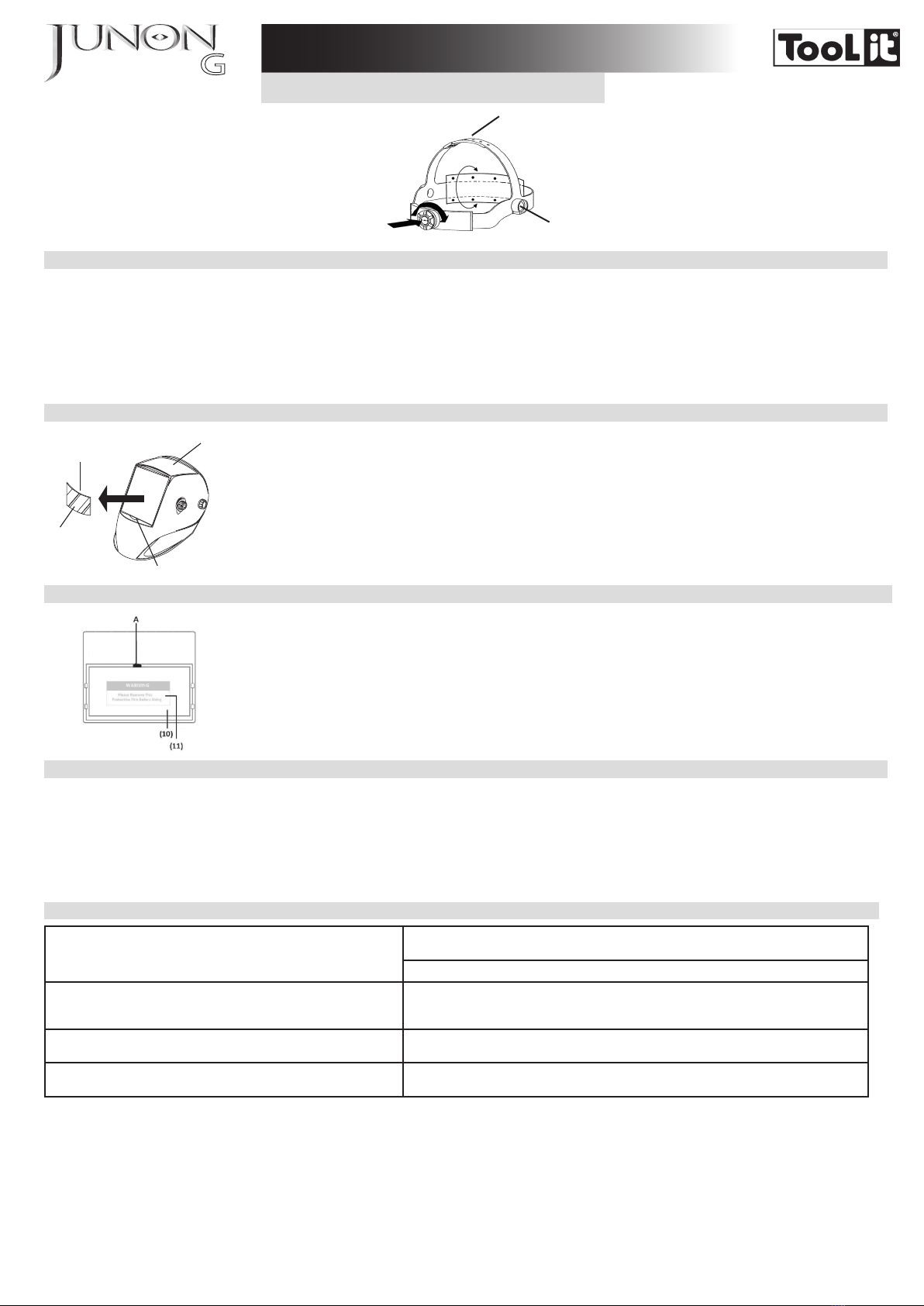

ENTRETIEN / MAINTENANCE
• Date / Délai de péremption : Pas de date de péremption pour ce produit mais avant chaque utilisation l’état de votre masque JUNON doit être vérié.
• Le masque JUNON ne doit pas chuter au sol.
• Ne pas placer d’objets lourds ou d’outils sur ou dans le masque an de ne pas endommager le ltre ou les écrans de garde.
• La détérioration du ltre optoélectronique ou de son écran de garde réduit la vision et le niveau de protection. Remplacez immédiatement les éléments détériorés.
• N’utilisez aucun outil pour enlever des éléments du masque ou du ltre, ceci pouvant entraîner des dommages pouvant provoquer des blessures ou annuler la garantie.
• Nettoyer le ltre Opto-électronique avec un coton propre ou un chiffon spécial pour objectifs.
• Nettoyer et changer régulièrement les écrans de garde.
• Nettoyer l’intérieur et l’extérieur du masque avec un détergent-désinfectant neutre.
• N’utilisez pas de solvant.
REMPLACEMENT DE L’ ÉCRAN DE GARDE EXTÉRIEUR
2
3
A
1
L’écran de garde extérieur (2) est extractible en plaçant un doigt sous
l’écran sur le point (A) du masque (1).
Lors du changement d’écran, penser à retirer , au préalable, le lm
protecteur (3). Ce lm ne peut être enlevé quand l’écran de garde est
déjà en position dans le masque.
REMPLACEMENT DE L’ ÉCRAN DE GARDE INTÉRIEUR (10)
Pour changer l’écran de garde intérieur (10) , faîtes le glisser, vers le
bas, en placant le doigt sur le point (A.)
Lors du changement, penser à retirer , au préalable, le lm protecteur
(11)
ATTENTION
• Cet équipement est destiné uniquement à la protection des yeux contre les rayonnements ultraviolet et infrarouge, les projections incandescentes et étincelles provoquées lors
des opérations de soudage et coupage.
• Le masque JUNON n’est pas conçu pour vous protéger contre des chocs importants ou des impacts tels que, des fragments de disques abrasifs ou de disques de meulage,
pierres et autres outils de meulage, mécanismes explosifs ou liquides corrosifs … (liste non exhaustive). Une protection appropriée doit être utilisée lorsque ces dangers existent.
• Le bandeau du serre-tête peut éventuellement engendrer des allergies chez les personnes sensibles.
• Le ltre opto-électronique du masque JUNON n’est pas étanche et ne fonctionnera pas correctement s’il a été en contact avec de l’eau.
• Les températures d’utilisation du ltre opto-électronique sont de -5°C à +55°C.
• Les températures de stockage du masque JUNON sont de -20°C à +70°C.
ANOMALIES ET REMÈDES
Le Filtre optoélectronique ne fonctionne pas Activer la charge solaire en exposant la cellule à la lumière pendant 20 à 30 minutes – vérier
et changer les piles si nécessaire. (alarme faible charge)
Vérier que le potentiomètre est bien sur la position « soudage » (5-9 / 9/13)
Le ltre optoélectronique reste en teinte foncée quand il n’y a pas d’arc
ou quand l’arc est éteint Vérier les détecteurs et nettoyer si nécessaire. Ajuster la sensibilité en position basse. Si l’endroit de soudure est extrêmement lumineux, il
est recommandé de réduire le niveau de luminosité.
Commutation incontrôlée et scintillement:
Le ltre bascule en teinte claire et foncée pendant la phase de soudage Vérier que les détecteurs soient bien dans l’axe de l’arc électrique, sans obstacle. Tourner le réglage de sensibilité vers max.
Les cotés sont plus clairs que la zone centrale du ltre optoélectronique C’est une caractéristique naturelle des LCD, ce symptôme n’est pas dangereux pour les yeux.
Cependant pour un confort maximum, essayer de garder un angle de vue proche des 90°
FR

4
LCD 5/9-9/13
FR
ÉTIQUETTE DE SÉCURITÉ
Cette étiquette est afchée à l’intérieur du masque de soudage. Il est important que l’utilisateur comprenne la signication des symboles de sécurité. Les numéros de la
liste correspondent aux numéros des images.
?
1
A
2
66.1
6.2 6.3 78
345
Légende :
A. Attention! Prendre garde! Il existe des dangers possibles, comme indiqué par les différents symboles.
1. Lire attentivement les instructions avant d’utiliser le matériel ou de souder.
2. Ne pas retirer l’étiquette de prévention et ne pas peindre sur cette étiquette.
3. Respecter les consignes de réglages et d’entretien du ltre, des écrans de garde, du serre-tête et de la cagoule.
4. Inspectez soigneusement le masque et son ltre UV/IR. Remplacer immédiatement les pièces usées ou endommagées. Fissurés, rayés, les verres ltrants ou les écrans
de garde réduisent sérieusement la protection. Remplacer les immédiatement pour éviter d’endommager vos yeux.
5. Attention, si le ltre UV/ IR ne se teinte pas en soudage ou en découpage, arrêter immédiatement. (Consulter la notice d’instructions)
6. Le rayonnement de l’arc peut provoquer des brûlures aux yeux et sur la peau.
6.1. Utiliser un masque de soudage avec une ltration ou une opacité correcte. Porter des vêtements de protection complets.
6.2. Le masque, le ltre et les écrans de garde ne garantissent pas une protection illimitée contre des chocs ou des impacts importants, des mécanismes explosifs ou
liquides corrosifs. Eviter le soudage ou le découpage dans ces environnements sévères.
6.3. Ne pas souder ou découper au dessus de votre tête avec ce masque.
7. Eloignez votre tête de la zone enfumée. Utilisez une ventilation forcée ou un système local d’aspiration pour éliminer les fumées.
8. Le soudage-découpage oxyacétylène, au laser ou au gaz n’est pas autorisé avec ce masque.
The welding helmet JUNON complies with EEC directives 89/686 CEE. This conrmity is established in compliance with EN 175, EN 166 and EN 379.

5
LCD 5/9-9/13

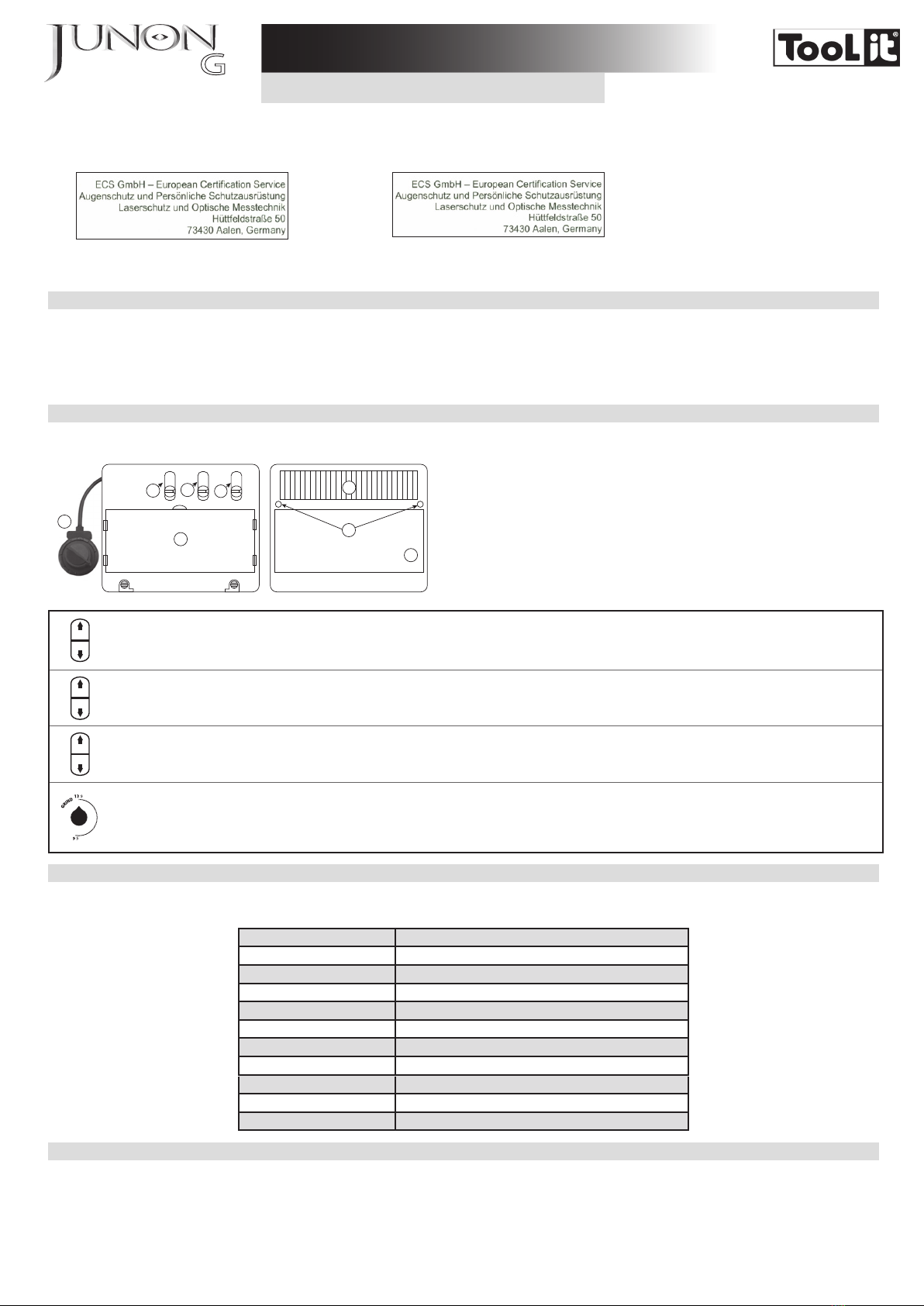

Notied bodies / organisations :
Cell : Welding hood / Protection
screen :
This manual has been made to help you using this helmet, ready to use. For your protection, please read carrefully these instructions and consult with a qualied instructor prior
to operation.
BEFORE WELDING
- Check that the helmet is in good condition
- Headband adjustment.
-Check whether the front cover lens, the front frame and lter are inserted and xed in place. In case of anomalie, please proceed to its reconditionning.
-Make sure that the 2 sensors (7) and the cell are not obstructed by dust or debris.
-Make sure that the protection lms on both screens are removed.
-Check that the protection level matches your welding processes. Please refer to the following chart to help your choice (cf. welding process board)
OPERATION
The JUNON auto-darkening welding helmet switches light to dark state when a welding arc is struck. The auto-darkening welding helmet switches back to the light state when
the arc stops.
1
4
7
5
8
23
6
1. Sensitivity control knob
2. Delay time control knob
3. Shade adjustment 5-9/9-13
4. LCD protect plate
5. Solar cell
6. Sensors
7. Filter
8. Potentionmeter «Welding-Grinding»
• Internal sensitivity potentiometer : Sensitivity adjustment according to :
- Light ambient: Without welding, turn the sensitivity setting towards «max», then turn the sensitivity setting towards «low» until lter lightens.
- Welding process: «Max» position for low amperage TIG rpocess / Medium range for most application.
• Internal delay potentionmeter: Time to get the clear state back.
Delay is designed for slower switching time to clear state to eliminate remained bright rays.
The external shade range selector allows to choose the shade range between 5-9 or 9-13.
• The external potentiometer allows to adjust the shade according to the selected shade range.
- «GRIND» knob: For non-welding operation, you can switch off the lter on»Grind» mode.
WARNING: To be protected before welding, carefully check the switch to be on WELD mode.
PRECAUTIONS
• The welding helmet is suitable for use with virtually all welding processes except Oxy-Acetylene welding, laser welding and gas.
• Standard protective screens must be installed on both inside and outside surfaces of the module. Failure to use protective screens may constitute a safety hazard or result in
irreparable damage to the module.
Clear shade 4
Dark shade 5-9/9-13
Filter dimension 110x90x8 mm
Reaction speed 0,00004 s
Power supply Solar + batteries
Weight 490 gr
Field of vision 92x42 mm
Applications MMA 5>400A / TIG 2>300A / MIG-MAG 5>400A / Grind
Warranty 2 years
Application temperature -5°C / + 55°C
Storage temperature -20°C / + 70°C
HEADBAND ADJUSTMENT
The JUNON helmet is equipped with a headband which offers 4 different settings to the welder: width, height (1), longitudinal inclination (2) and adjustment (3).
EN
3

6
LCD 5/9-9/13
1
32
MAINTENANCE
• Expiration date: No expiration date for this product but the state of the JUNON welding helmet must be checked before each use.
• The JUNON helmet must not fall down.
• Do not put any heavy tools/objects in or on the helmet in order not to damage the lter or the protective screens.
• The deterioration of the lter or its protective screen can reduce the vision eld or the protection level. Replace the damaged parts.
• Do not use any tools or other sharp objects to remove any components of lter or helmet. Doing so may damage lter or helmet preventing proper function, possibly causing
injury or cancellation of the warranty.
• Clean the lter with a clean cotton or with a special rag for lens.
• Clean and change protective screens on a regular basis.
• Clean the inside and the outside of the helmet with a neutral disinfectant product.
• Do not use any solvent.
REPLACING THE EXTERNAL PROTECTIVE SCREEN
2
3
A
1
The outer protection screen (2) is removable by placing a nger under
the screen on (A) of the helmet (1).
When changing the screen, make sure that the protective lm (3) has
been removed. This lm must be removed only when the protection
screen is in position in the helmet.
REPLACING THE INTERNAL PROTECTIVE SCREEN (10)
The internal protection screen (10) is removable by sliding it down by
placing a nger on (A).
When changing the screen, make sure you remove the protective
screen (11)
WARNING
• Use the welding helmet only for eye and face protection against harmful ultra violet and infrared radiation, sparks and spatter from welding.
• This product will not protect you against serious impact hazards such as, fragments of grinding wheels or abrasive discs, stones, or other grinding tools,
explosive devices or corrosive liquids (non exhaustive list). Appropriate protection must be used where these hazards exist.
• The hairband may cause allergies to sensitive people.
• The opto-electronic lter of the JUNON is not waterproof and will not work properly if it has been in contact with water.
• Application temperature of the lter is from -5°C to +55°C.
• Storage temperature of the JUNON are from -20°C to +70°C.
SYMPTOMS AND SOLUTIONS
The optoelectronic lter does not work Activate the solar charge by exposing the cell to the light between 20 to 30 minutes - Check
and change battery if necessary. (Low volume alarm)
Make sure that the potentiometer is on the «welding» position (5-9 / 9-13)
Filter stays dark after the weld arc is extinguished or when no arc is
present Check and clean detectors if needed. Adjust sensitivity knob to the lower position. If the welding place is extremely bright, it is
recommended to reduce light level.
Uncontrolled and sparkling switching:
The lter lightens and darkens when welding. Check arc sensors are not blocked from direct access to the arc light. Adjust sensitivity know to the higher position.
Side of the lter is lighter than the center of viewing area It is a natural fature of LCD’s, this symptom is not dangerous for the eyes. However for a
maximum comfort, try to keep an view angle at around 90°
EN

7
LCD 5/9-9/13
EN
SAFETY LABEL
This label is displayed inside the welding helmet. It is important that the user understands the safety symbols signication. The list numbers match image numbers.
?
1
A
2
66.1
6.2 6.3 78
345
Legend :
A. Warning ! Beware ! There are possible dangers as per the different symbols.
1. Read the instructions carefully before using the product or before welding.
2. Do not remove the warning label and do not paint on it.
3. Follow settings instructions and maintenance of the lter, the protective screens, the headband and the hood.
4. Inspect the helmet and the UV/IR lter carefully. Replace damaged or worn parts immediately. Cracked, scratched, lter glasses and protective screens decrease protec-
tion. Replace them immediately to avoid damaging your eyes.
5. Warning, if the UV/IR lter does not tint whilst welding or cutting, stop immediately and consult the user manual.
6. Arc radiation can cause eyes and skin burns.
6.1. Use a welding helmet with a good ltration or opacity. Wear complete protective clothing..
6.2. The helmet, lter and protective screen do not gurantee unlimited protection against, shocks, impacts, explosions or corrosive liquid. Avoid welding or cutting in rough
envirionment.
6.3. Do not weld or cut above your head with this helmet.
7. Keep your head away from the smoke-lled area. Use a forced ventilation or a local aspiration system to eliminate smoke.
8. The oxyacetylene welding-cutting, laser or gas is not authorised with this helmet.
Der JUNON Schweißhelm ist richtlinienkonform mit der europäischen Richtlinie über persönliche Schutzausrüstungen 89/686 CEE und stimmt mit den erweiterten Normen EN
175, EN 166 und EN 379 überein.

8
LCD 5/9-9/13
Notizierte Stellen:
Zelle : Maske / Schutzschirm:
Der Schweißhelm wird betriebsbereit ausgeliefert. Zu Ihrem Schutz und um sicherzustellen, dass der JUNON Schweißhelm richtig funktioniert, lesen Sie bitte die Betriebsan-
leitung sorgfältig durch und befragen Sie Ihren Experten für Sicherheit.
VOR DEM GEBRAUCH
- Den Zustand des Helmes und das Kopfband überprüfen.
- Den korrekten Sitz und den Zustand der Scheiben und des Filters prüfen. Bei Fehler, austauschen oder reinigen.
- Sicherstellen, dass die 2 Sensoren (7) und die Zelle nicht mit Staub und Schmutz bedeckt sind.
- Sicherstellen, dass die Folien von den Außen- und Innenscheiben entfernt sind.
- Stellen Sie die richtige Abdunkelungsstufe für den Schweißprozess ein. Die passende Abdunkelungsstufe entnehmen Sie der Tabelle «Schweißverfahren».
BETRIEB
Der optoelektronische JUNON Schweißhelm schaltet bei Erkennung eines Lichtbogens selbsttätig auf Abdunkelung. Nach Schweißende wird automatisch auf Klarsicht
1
4
7
5
8
23
6
1. «Sensivity»-Regler
2. «Delay»-Regler
3. Stufen-Regler 5-9/9-13
4. Vorsatzscheibe
5. Solarzelle
6. Sensoren
7. Filter
8. Potentiomètre «soudage-Grind»
• Interner «Sensitivity»-Regler: Einstellung der Empndlichkeit anhand:
- Umgebungslicht: außerhalb des Schweißzyklus drehen Sie den Knopf bis zur maximalen Position («Max»), dann drehen Sie progressiv den Knopf nach «Min»
zurück bis die Zelle wieder hell wird.
- Schweiß-Methode: für WIG Schweißen mit niedriger Intensität stellen Sie die Position «Max» ; für die meisten Schweißarbeiten, Mittelstellung.
• Interner «Delay»-Regler: Mit diesem Regler können Sie die
Reaktionszeit einstellen.
Der interner Regler erlaubt die Einstellung des Bereichs, entweder auf 5-9 oder auf 9-13.
• Externer Drehregler WELD/GRIND:
Der externe Regler erlaubt die Einstellung der Stufe nach dem ausgewählten Stufenbereich.
- GRIND (Schleifen): Wenn Sie nicht schweißen, können Sie die Sensoren beim Einschalten des «GRIND» Modus abschalten.
WARNUNG: Damit Sie beim Schweißen geschützt sind, prüfen Sie sorgfältig die Einstellung.
SICHERHEITSHINWEISE
• Der JUNON Schweißhelm ist für fast alle Schweißarbeiten – mit Ausnahme von Sauerstoff-/ Acetylenschweißen,
Laserschweißen und Gaslöten – geeignet.
• Vorsatzscheiben müssen sowohl auf der Innen- als auch der Außenseite des Filters montiert sein. Ein Fehlen dieser Scheiben kann zu einem Sicherheitsrisiko und zu einer
irreparablen Beschädigung der Filterkassette führen.
Hellstufe 4
Dunkelstufe 5-9/9-13
Maße des Filters 110x90x8 mm
Reaktionszeit 0,00004 s
Energieversorgung Solar + Batterien
Gewicht 490 gr
Sichtfeld 92x42 mm
Einsatzbereiche MMA 5>400A / TIG 2>300A / MIG-MAG 5>400A / Grind
Garantie 2 Jahre
Betriebstemperatur -5°C / + 55°C
Lagertemperatur -20°C / + 70°C
EINSTELLUNG DES KOPFBANDES
Der JUNON Schweißhelm ist mit einem Komfortkopfband ausgestattet, das sich auf vier verschiedene Arten anpassen lässt: Durchmesser, Höhe (1), Winkel (2) und Weite (3).
DE

9
LCD 5/9-9/13
1
32
WARTUNG UND INSTANDHALTUNG
• Verfallsdatum / Verfallsfrist : Kein Verfallsdatum für dieses Produkt. Der Zustand des Helmes muss vor jedem Einsatz überprüft werden. Der JUNON Schweißhelm darf nicht auf den
Boden fallen. Stellen Sie keine schwere Gegenstände oder Werkzeuge auf oder in den Schweißhelm, damit der Sensor und die Vorsatzscheiben nicht beschädigt werden.
• Die Beschädigung des optoelektronischen Sensors oder Ihrer Scheibe beschränkt die Sicht und den Schutz. Die beschädigten Teile umgehend ersetzen.
• Benutzen Sie keine Werkzeuge oder scharfen Gegenstände, um Filter oder Helmteile zu wechseln. Sie könnten das Filtermodul und den Film beschädigen und in seiner Funktion
einschränken, womit Sie die Garantieansprüche außer Kraft setzen.
• Den optoelektronischen Sensor mit einem Baumwolltuch und einem Tuch speziell für Objektive reinigen.
• Die Scheiben regelmäßig reinigen und ersetzen.
• Den Schweißhelm innen und außen mit einem neutralen Reinigungsmittel reinigen.
• Kein Lösemittel benutzen.
ERSETZEN DER AUSSENSCHEIBE
2
3
A
1
Die Außenscheibe (2) ist durch Druck auf den Punkt (A) des Helmes
(1) unter der Scheibe entfernbar
Beim Ersetzen einer Scheibe, die Folie (3) vorher entfernen. Die Folie
kann nicht mehr entfernt werden, wenn die Scheibe in den Helm
eingesetzt wurde.
ERSETZEN DER INNENSCHEIBE (10)
Zum Ersetzen der Innenscheibe (10), lösen Sie diese durch Druck
auf Punkt (A). Beim Ersetzen einer Scheibe vorher die Folie (11)
entfernen.
HINWEISE UND WARNUNGEN
• Verwenden Sie den Schweißhelm ausschließlich als Augen- und Gesichtsschutz vor ultravioletter und Infrarotstrahlung, Funken und Spritzern, die bei Schweiß- und Schneidearbeiten
entstehen.
• Der JUNON Schweißhelm schützt Sie nicht gegen schweißbedingte Gefahren wie abspringende Schleiffragmente, Steine oder Werkzeugteile, explosive Gegenstände, ätzende
Flüssigkeiten usw. Treffen Sie ausreichende Schutzvorkehrungen, wenn Sie in entsprechenden Gefahrenbereichen bzw. unter Risikobedingungen arbeiten.
• Das Schweißband kann bei Personen mit empndlicher Haut möglicherweise Allergien hervorrufen.
• Der optoelektronische Sensor des JUNON Schweißhelmes ist nicht wasserdicht und kann möglicherweise nicht korrekt funktionieren, nachdem er mit Wasser in Berührung
gekommen ist.
• Die Betriebstemperatur des optoelektronischen Sensor liegt zwischen -5°C und +55°C.
• Die Lagertempreratur des JUNON Schweißhelmes liegt zwischen -20°C und +70°C.
FEHLER UND LÖSUNGEN
Der optoeletronische Sensor funktioniert nicht. Setzen Sie die Solarzelle 20 bis 30 Minuten dem Sonnenlicht aus, damit sich diese
auaden kann – die Batterie prüfen und gegebenfalls wechseln (Entladung-Kontrollicht).
Prüfen ob der Schalter auf WELD Modus eingestellt ist (5-9 / 9-13).
Filter bleibt abgedunkelt, obwohl der Lichtbogen bereits erloschen bzw. kein
Lichtbogen vorhanden ist. Überprüfen Sie die Sensoren und reinigen Sie sie gegebenenfalls. Stellen Sie die Lichtempndlichkeit auf einen entsprechenden niedrigeren Wert ein.
Unkontrolliertes Schalten oder Flackern:
Der Filter wechselt zu einer Dunkelstufe und Hellstufe während des Schweißens. Achten Sie darauf, dass die Sensoren nicht vom Lichtbogen abgeschirmt sind bzw. verdeckt werden. Stellen Sie die Lichtempndlichkeit auf einen höheren Wert ein.
Die Seiten des Filters sind heller als die Mitte des Sichtfeldes. Normales Verhalten eines LCD Filter. Dies ist für die Augen ungefährlich. Achten Sie
jedoch darauf stets den Idealwinkel von 90° zum Werkstück einzuhalten, um maximalen
Schutz beim Schweißen zu ermöglichen.
DE

10
LCD 5/9-9/13
DE
SICHERHEITSETIKETT
Dieses Etikett bendet sich auf der Helminnenseite. Wichtig ist, dass der Anwender die Bedeutung der Sicherheitszeichen versteht. Die Nummer der Liste entsprechen den
Zeichennummern.
?
1
A
2
66.1
6.2 6.3 78
345
Zeichenerklärung :
A. Achtung! Bitte beachten! Mögliche Gefahren sind vorhanden, wie es mit den Zeichen abgebildet worden ist.
1. Lesen Sie sorgfältig die Anweisungen vor der Benutzung des Helmes oder vor dem Schweißen.
2. Entfernen Sie das Sicherheitsetikett nicht und bemalen Sie es nicht.
3. Beachten Sie die Anweisungen bezüglich Regelung und Wartung des Filters, der Scheiben, des Schweißbandes und der Schweissschutzhaube.
4. Überprüfen Sie sorgfältig den Zustand des Helmes und des UV/IR Filters. Ersetzen Sie sofort die abgenutzten oder beschädigten Teile. Wenn die Gläser oder Scheiben
gerissen oder beschädigt sind, ist der Schutz deutlich reduziert. Ersetzen Sie diese sofort, damit die Augen nicht geschädigt werden.
5. Achtung: Falls der UV/IR Filter beim Schweißen oder Schneiden nicht auf Abdunkelung schaltet, beenden Sie ihre Arbeit sofort. (s.Betriebsanleitung)
6. Der Lichtbogen kann zu Augen- und Hautverbrennungen führen.
6.1. Benutzen Sie einen Schweißerhelm mit einer entsprechenden Filtrierung und Opazität. Tragen Sie eine vollständige Schutzkleidung.
6.2. Der Schweißerhelm, der Filter und die Scheiben sorgen nicht für einen unbeschränkten Schutz gegen bedeutende Stöße und Schläge, explosive Gegenstände oder
ätzende Flüssigkeiten. Vermeiden Sie das Schweißen oder das Schneiden in solchen rauen Umgebungen.
6.3. Schweißen oder Schneiden Sie mit diesem Schweißerhelm nicht über Kopf.
7. Entfernen Sie Ihren Kopf vom verraucherten Bereich. Verwenden Sie eine Fremdbelüftung oder ein lokales Absaugsystem zur Entfernung der Rauches.
8. Das Sauerstoff-/ Acetylenschweißen, Laserschweißen und Gaslöten dürfen nicht mit diesem Helm durchgeführt werden.Le masque JUNON est conforme à la directive
89/686 CEE relative aux équipements de protection individuelle. Cette conformité est établie par le respect des normes EN 175, EN 166, EN 168 et EN 379.

11
LCD 5/9-9/13
La máscara JUNON se ajusta a las directivas 89/686 CEE sobre los equipos de protección individual. Esta conformidad se establece por el cumplimiento de las normas EN 175,
EN 166 y EN 379.
Organismos noticados:
Célula: Capucha / Pantalla de protección :
Este manual le ayudará a entender el uso de la máscara JUNON, la cual está lista para usarse. Lea atentamente estas instrucciones para su protección antes de su uso e
infórmese adecuadamente de la protección que necesita.
ANTES DE SU USO
- Compruebe el buen estado general de la máscara y los ajustes de la sujeción para la cabeza.
- Compruebe el buen posicionamiento de la máscara y el estado de las pantallas protectoras y del ltro. En caso de anomalía, póngalo como debe ser.
- Compruebe que los 2 detectores (7) y la célula no estén obstruidos por el polvo o por restos.
- Compruebe que los lms protectores estén retirados de las pantallas de protección exterior e interior.
- Compruebe que el nivel de protección corresponda a los procedimientos de soldadura empleados. Para elegir el nivel, véase la tabla de «procesos de soldadura».
FUNCIONAMIENTO
La máscara optoelectrónica JUNON cambia de claro a oscuro con el cebado del arco, y vuelve al estado claro cuando el arco se detiene.
1
4
7
5
8
23
6
1. Conmutador «sensitivity»
2. Conmutador «Delay»
3. Conmutador de tinte 5-9/9-13.
4. Pantalla de protección
5. Célula solar
6. Sensores
7. Filtro
8. Potenciómetro «Weld-Grind» (soldadura - amoladora)
• Conmutador interno « Sensitivity » : Ajuste de la sensibilidad en función de :
- La luz ambiente: cuando no esté soldando, ponga el botón en la posición más sensible (máx), y vaya disminuyendo progresivamente hacia « min » hasta
que la célula se aclare.
- Durante la soldadura : En « max » para la soldadura TIG de baja intensidad / Posición media para la mayoría de soldaduras
• Conmutador interno « Delay » : tiempo de retorno al estado claro.
Permite retardar el tiempo de retorno al estado claro para protegerse de la radiación del nal de la soldadura.
El conmutador interno permite elegir la zona de ajuste, entre 5 y 9 o entre 9 y 13.
El botón exterior permite ajuste el tinte en función de la posición del conmutador interior.
- Posición « GRIND » : Para las operaciones que no son de soldadura, como el pulido, se puede desconectar los sensores con el modo “GRIND”.
Cuidado: Vuelva a ponerlo en WELD antes de cualquier operación de soldadura.
PRECAUCIONES
• La máscara se puede usar para todos los tipos de procesos de soldadura excepto la soldadura con Oxyacetyleno, la soldadura láser y al gas.
• Debe haber siempre una pantalla protectora a ambos lados del ltro. La ausencia de estas pantallas puede provocar daños irreversibles y poner en peligro su seguridad.
Tinte claro 4
Tinte oscuro 5-9/9-13
Dimensiones del ltro 110x90x8 mm
Tiempo de reacción 0,00004 s
Alimentación eléctrica Solar + pilas
Peso 490 gr
Campos de visión 92x42 mm
Campos de aplicación MMA 5>400A / TIG 2>300A / MIG-MAG 5>400A / Grind
Garantía 2 años
Temperatura de uso -5°C / + 55°C
Temperatura de almacenaje -20°C / + 70°C
AJUSTE PARA LA CABEZA
La máscara JUNON tiene una diadema de ajuste con 4 ajustes: anchura, altura (1), inclinación (2) y ajuste longitudinal (3).
ES

12
LCD 5/9-9/13
1
32
MANTENIMIENTO
• Fecha / Tiempo de caducidad : No tiene fecha de caducidad, pero debe comprobar su máscara JUNON antes de cada uso.
• La máscara JUNON no debe caerse al suelo.
• No coloque objetos pesados o herramientas sobre o en la máscara para evitar que se dañen el ltro o las pantallas de protección.
• El deterioro del ltro optoelectrónico o de las pantallas protectoras reduce la visión y el nivel de protección. Reemplace inmediatamente los elementos deteriorados.
• No utilice ninguna herramienta para quitar los elementos de la máscara o del ltro, ya que esto podría dañar el producto que provocar heridas o la anulación de la garantía.
• Limpie el ltro optoelectrónico con un algodón limpio o un trapo para objetos.
• Limpie y cambie de forma regular las pantallas de protección.
• Limpie el interior y el exterior de la máscara con un detergente desinfectante neutro.
• No utilice disolvente.
REEMPLAZO DE LA PANTALLA DE PROTECCIÓN EXTERNA
2
3
A
1
La pantalla protectora exterior (2) se puede extraer poniendo un
dedo sobre la pantalla en el punto (A) de la máscara (1). Cuando
cambie la pantalla, recuerde retirar antes el lm protector (3). Este
lm protector se puede quitar cuando la pantalla protectora está
posicionada en la máscara.
REEMPLAZO DE LA PANTALLA DE PROTECCIÓN INTERNA (10)
Para cambiar la pantalla de protección interior (10), deslícela hacia
abajo colocando un dedo en el punto (A.). Cuando realice el cambio,
recuerde retirar antes el lm protector (11).
ATENCIÓN
• Este equipo está destinado únicamente a la protección de los ojos contra la radiación ultravioleta e infrarroja, las proyecciones incandescentes y las chispas
provocadas durante la soldadura y el corte.
• La máscara JUNON no está diseñada para protegerle contra choques importantes o impactos como los fragmentos de discos abrasivos o discos de pulido,
piedras y otras herramientas de pulido, mecanismos explosivos o líquidos corrosivos... (listado no exhaustivo). Se debe contar con una protección apropiada
cuando existen estos peligros.
• La diadema de ajuste para la cabeza puede provocar alergias a personas sensibles.
• El ltro optoelectrónico de la máscara JUNON no es impermeable y no funcionará correctamente si ha entrado en contacto con el agua.
• Las temperaturas de uso del ltro optoelectrónico son de -5°C a +55°C.
• Las temperaturas de almacenaje de la máscara JUNON son de -20°C a +70°C.
ANOMALÍAS Y SOLUCIONES
El ltro optoelectrónico no funciona Active la carga solar exponiendo la célula a la luz durante 20 a 30 minutos; compruebe y
cambie las pilas si fuese necesario. (alarma de carga débil)
Compruebe que el potenciómetro esté en posición « WELD » (5-9 / 9-13)
El ltro optoelectrónico sigue en tinte oscuro cuando no hay arco o cuando
el arco se apaga. Compruebe los sensores y límpielos si fuese necesario. Ajuste la sensibilidad en posición baja. Si el lugar donde realiza la soldadura es
extremadamente luminoso, se recomienda reducir el nivel de luminosidad.
Cambio incontrolado y destellos:
El ltro cambia a tinte claro y oscuro durante la etapa de soldadura. Compruebe que los sensores estén bien centrados al arco eléctrico, sin obstáculos. Ajuste la sensibilidad al máximo.
Los costados son más claros que la zona central del ltro optoelectrónico. Es una característica natural de los LCD, no es peligroso para los ojos. Sin embargo, para un
mayor confort, intente guardar un ángulo de visión cercano a los 90º
ES

13
LCD 5/9-9/13
ETIQUETA DE SEGURIDAD
Esta etiqueta se encuentra en el interior de la máscara de soldadura. Es importante que el usuario comprenda el signicado de los símbolos de seguridad. Los números de
la lista corresponden a los números de las imágenes.
?
1
A
2
66.1
6.2 6.3 78
345
Leyenda :
A. ¡Atención! Tenga cuidado Existen varios peligros, como indicado por los diferentes símbolos.
1. Lea atentamente las instrucciones antes de utilizar el material o de soldar.
2. No retire la etiqueta de prevención y no pinte sobre ella.
3. Respete las consignas de ajuste y mantenimiento del ltro, las pantallas de protección, la sujeción y el pasamontañas.
4. Examine con cuidado la máscara y su ltro UV/IR. Reemplace inmediatamente las piezas usadas o dañadas. La protección que ofrecen los vidrios de ltro o las pantallas
de protección se ven afectadas si estos están surados o rayados. Reemplacelos inmediatamente para envitar que se dañen sus ojos.
5. Atención, si el ltro UV/IR no se tiñe al soldar o al cortar, deténgase inmediatamente. (consulte el manual de instrucciones)
6. La radiación luminosa del arco puede provocar quemaduras en los ojos y la piel.
6.1. Utilice una máscara de soldadura con un ltro o una opacidad correcta. Lleve ropa de protección completa.
6.2. La máscara, el ltro y las pantallas de protección no aseguran una protección ilimitada contra golpes o impactos importantes, mecanismos explosivos o líquidos corrosi-
vos.Evite la soldadura y el corte en estos ambientes extremos.
6.3. No suelde o corte por encima de su cabeza con esta marca.
7. Aleje su cabeza de la zona de humos. Utilice una ventilación forzada o un sistema loca de aspiración para eliminar los humos.
8. La soldadura-corte con oxyacetileno, laser o gas no se debeb realizar con esta máscara.

14
LCD 5/9-9/13
Маска JUNON соответствует директиве 89/686 CEE для средств индивидуальной защиты. Это соответствие установлено соблюдением следующих норм: EN 175, EN
166 и EN 379.
Зарегистрированные организации:
Элемент: Шлем / Защитный экран:
Эта инструкция поможет вам использовать маску JUNON, поставляемую в сборе. Для вашей безопасности, внимательно прочтите данные указание перед
использованием, а также пройдите инструктаж у вашего руководителя по безопасности.
ПЕРЕД ИСПОЛЬЗОВАНИЕМ
- Убедитесь, что маска в хорошем состоянии
- настройки головного обруча.
- Проверьте правильное положение и состояние защитных экранов и фильтра. При наличии аномалии, приведите маску в исправное состояние.
- Убедитесь, что 2 датчика (7) и элемент не покрыты пылью или налетом.
- Убедитесь, что защитные пленки с внутреннего и внешнего экрана были отклеены.
- Убедитесь, что уровень защиты соответствует применяемому методу сварки. Чтобы помочь вам в вашем выборе смотрите таблицу «Методы сварки».
ПРИНЦИП ДЕЙСТВИЯ
Оптоэлектронная маска JUNON мгновенно переходит в затемненное состояние при поджиге дуги и возвращает в исходное состояние как только дуга затухает.
1
4
7
5
8
23
6
1. Переключатель «sensitivity»
2. Переключатель «Delay»
3. Переключатель уровня затемнения 5-9/9-13
4. Защитный экран
5. Солнечный элемент
6. Датчики
7. Фильтр
8. Потенциометр «Сварка-Шлифовка»
• внутреннего переключатель «Sensitivity»: Настройка чувствительности в зависимости от:
- Окружающего освещения: прежде чем начать сварку, поверните кнопку в в сторону + sensible (max), затем постепенно в сторону «min» пока
элемент не посветлеет.
- В соответствии с методом сварки: Положение «max» для сварки TIG на слабых токах / Среднее положение для большинства методов сварки.
• внутреннего переключатель «Delay»: Время возвращения в светлое состояние.
Позволяет ввести задержку времени возвращения в светлое состояние, чтобы защититься против излучения в конце сварки.
внутреннего переключатель позволяет выбрать шкалу регулировки 5-9 либо 9-13.
Внешняя кнопка позволяет отрегулировать уровень затемнения в зависимости от положения внутреннего переключателя.
- Положение «Шлифовка»: Для операций помимо сварки, например, для шлифования возможно отсоединить датчик, перейдя в режим “GRIND”.
ВНИМАНИЕ : не забудьте снова поставить внешний переключатель на режим «Сварка».
МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Маска может быть использована для всех методов сварки кроме Ацетилено-кислородной, лазерной и газовой сварки.
• Внешний и внутренний защитные экраны должны быть систематически помещены по обе стороны фильтра. Отсутствие экрана может вызвать непоправимый ущерб
и опасность для вашей безопасности.
Светлый 4
Темный 5-9/9-13
Размеры фильтра 110x90x8 mm
Время реагирования 0,00004 s
Питание Солнечное + батарейки
Вес 490 gr
Зона обзора 92x42 мм
Области применения MMA 5>400A / TIG 2>300A / MIG-MAG 5>400A / Grind
Гарантия 2 годa
Температура использования -5°C / + 55°C
Температура хранения -20°C / + 70°C
НАСТРОЙКА ГОЛОВНОГО ОБРУЧА
Маска JUNON оснащена обручем который сварщик может подогнать по 4 параметрам: ширина, высота (1), наклон (2) и продольная посадка (3).
RU

15
LCD 5/9-9/13
1
32
УХОД / ОБСЛУЖИВАНИЕ
• Дата / Срок годности: Нет срока годности, но перед каждым использованием состояние вашей маски JUNON должно быть проверено.
• Маска JUNON не должна падать на пол.
• Не кладите на или в маску тяжелые вещи чтобы не повредить фильтр или защитные экраны.
• Повреждение оптоэлектронного фильтра или его защитного экрана ухудшит обзор и уровень защиты. Незамедлительно заменяйте испорченные детали.
• Не пытайтесь снять с помощью инструментов детали маски или фильтра, это может привести к повреждениям, ранениям или отмене гарантии.
• Протирайте оптоэлектронный фильтр ватой или специальной тканью для объективов.
• Очищайте и регулярно меняйте защитные экраны.
• Протирайте внутреннюю и внешнюю поверхность маски с помощью нейтрального дезинфицирующего моющего средства.
• Не используйте растворитель .
ЗАМЕНА ВНЕШНЕГО ЗАЩИТНОГО ЭКРАНА
2
3
A
1
Внешний защитный экран (2) можно вынуть поместив палец в
точку (A) под экраном (1).
Во время замены экрана не забудьте снять заранее защитную
пленку (3). Эту пленку будет невозможно убрать после замены
экрана.
ЗАМЕНА ВНУТРЕННЕГО ЗАЩИТНОГО ЭКРАНА (10)
Для смены внутреннего защитного экрана (10), передвиньте его
вниз нажимая палцем на точку (A). Во время замены экрана не
забудьте снять заранее защитную пленку (11)
ВНИМАНИЕ!
• Это оборудование предназначено исключительно для защиты глаз против ультрафиолетового и инфракрасного излучения, раскаленных брызр металла и искр,
возникающих при сварке и резке.
• Маска JUNON не разработана для того, чтобы защитить вас от сильных ударов или, например, попаданий фрагментов абразивных или шлифовальных дисков,
камней и других шлифовальных инструментов, взрывоопасных механизмов или едких веществ … (список не полный). Надлежащие защитные средства должны быть
использованы, когда такая опасность существует.
• Лента обруча может вызвать аллергии у чувствительных людей.
• Оптоэлектронный фильтр маски JUNON не является водонепроницаемым, в случае контакта с водой он не будет нормально работать.
• Температурные пределы использования оптоэлектронного фильтра: от -5°C до +55°C.
• Температурные пределы хранения маски JUNON: от -20°C до +70°C.
НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ
Оптоэлектронный фильтр не работает Активируйте солнечный заряд, выставив элемент на свет в течение 20 - 30 минут –
проверьте и при надобности замените батарейки. (Недостаточно заряда)
Убедитесь, что потенциометр находится в положении «сварка» (5-9 / 9-13)
Фильтр остается темного оттенка, когда нет дуги или когда дуга
затухла Проверьте датчики и почистите их при надобности. Отрегулируйте чувствительность на нижнее положение. Если помещение, где вы варите,
слишком светлое, то рекомендуется снизить уровень освещенности.
Бесконтрольное переключение и мигание:
Фильтр самопроизвольно переходит в светлое и темное состояние
во время сварки
Убедитесь, что датчики находятся в направлении электрической дуги и между ними нет
препятствий. Настройте чувствительность на максимум.
Боковые части фильтра светлее, чем центральная зона Это естественное свойство экранов LCD. Этот симптом не опасен для глаз. Тем не менее,
для максимального комфорта постарайтесь сохранять угол поля зрения около 90°
RU

LCD 5/9-9/13
16
RU
СТИКЕР ТЕХНИКИ БЕЗОПАСНОСТИ
Этот стикер находится внутри сварочной маски. Очень важно, чтобы пользователь знал значение символов техники безопасности. Номера в списке соответствуют
номерам картинок.
?
1
A
2
66.1
6.2 6.3 78
345
Легенда :
A. Внимание! Предупреждаем! Существует различные вероятности риска, как указано на символах.
1. Внимательно прочитайте инструкции перед использованием инструмента или сваркой.
2. Не снимать предупреждающий стикер и не закрашивать его.
3. Соблюдайте указания по настройке и уходу за фильтром, защитными экранами, обруча и шлема.
4. Внимательно проверяйте маску и ее фильтр ИК/УФ . Немедленно заменяйте изношенные или поврежденные детали. Потресканные, поцарапанные фильтрующие
стекла и защитные экраны значительное снижают уровень защиты. Немедленно замените их чтобы не повредить глаза.
5. Внимание! Если фильтр ИК/УФ не затемняется при сварке или резке немедленно остановитесь. (Посмотрите в инструкции по использованию)
6. Излучения дуги могут обжечь глаза и кожу.
6.1. Используйте сварочную маску с фильтрацией или с соответствующим затемнением. Носите защитную одежду в полном составе.
6.2. Маска, фильтр и защитные экраны не гарантируют стопроцентную защиту от сильных ударов, взрывных механизмов или коррозийных жидкостей. Не
проводите сварочных работ и работ по резке в таких условиях.
6.3. Не варите и не режьте над головой с этой маской.
7. Держите голову на расстоянии от задымленной зоны. Используйте принудительную вентиляцию или систему локальной вытяжки для удаления дыма.
8. Оксиацетиленовая, лазерная или газовая сварка-резка не разрешены для этой маски.

LCD 5/9-9/13
NL
De JUNON lashelm voldoet aan de Richtlijn 89/686 EEG betreffende persoonlijke beschermingsmiddelen. Deze overeenkomst is opgesteld volgens de EN 175, EN 166 en EN
379 normen.
Genoticeerde instanties :
Cel : Kap / Spatglas :
Deze gebruiksaanwijzing is bedoeld om u te helpen bij gebruik van de lashelm JUNON, die klaar is voor gebruik. Lees, met het oog op uw veiligheid, a.u.b aandachtig deze
gebruiksaanwijzing door en laat u goed voorlichten door uw veiligheidsmanager.
VOOR GEBRUIK
- Controleer de goede staat van de lashelm
- De instellingen van de hoofdband.
- Controleer de juiste positie en de toestand van het spatglas en het lter. In geval van een afwijking, gelieve eerst het defect (laten) herstellen.
- Controleer of de 2 detectoren (7) en de cel niet verstopt of bedekt zijn door stof of vuil.
- Controleer of het beschermfolie van de buitenste en binnenste van het spatglas verwijderd is .
- Controleer of het beschermingsniveau overeenstemt met de lastechniek. Om u te helpen bij uw keuze, kijk in de « lastechnieken » tabel.
WERKING
Bij boogontsluiting schakelt de opto-elektronische lashelm JUNON direct van de heldere naar de donkere tint. Hij schakelt terug naar de heldere tint bij afwezigheid van
delasboog.
1
4
7
5
8
23
6
1. Schakelaar «sensitivity»
2. Schakelaar «Delay»
3. Schakelaar 5-9/9-13
4. Spatglas
5. Zonnecel
6. Detectoren
7. Filter
8. Draaiknop «lassen-Grind»
• Interne schakelaar «Sensitivity»: Regelt de gevoeligheid afhankelijk van:
- Omgevingslicht : Draai, voor of na het lasproces, de knop richting +gevoeligheid (max), draai daarna geleidelijk terug richting «min» tot de lens helder wordt.
- De gebruikte lastechnieken: Positie «max» voor TIG lassen met lage intensiteit / Midden positie voor de meeste lastechnieken.
• Interne schakelaar «Delay»: Benodigde tijd om terug te keren op heldere tint.
Vertraagt de terugkeer naar een helderder niveau en biedt zo een betere bescherming tegen de lichtstraling aan het einde van het lasprocedure.
Met de regelknop aan de binnenzijde kan het bereik gekozen worden, van 5 tot 9 of van 9 tot 13.
• Interne draaiknop lassen/grind:
- Positie lassen :
Met het externe knopje kunt u de donkere tint van 9 tot 13 instellen.
- «GRIND» positie: Voor ander gebruik dan lassen zoals slijpen, is het mogelijk om de sensor uit te zetten en naar de mode «GRIND» te schakelen. LET OP:
Zet, voor u begint met lassen, de schakelaar terug op «WELD» tussen 9 en 13.
VOORZORGSMAATREGELEN
• Het masker is geschikt voor alle lastechnieken behalve autogeen lassen, laserlassen of spuitpistool.
• Een extern en intern spatglas dienen systematisch geplaatst te worden aan beide kanten van de lter. Afwezigheid van spatglas kan ernstig en blijvend letsel veroorzaken
en een gevaar vormen voor uw veiligheid.
Heldere tint 4
Donkere tint 5-9/9-13
Afmetingen van de lter 110x90x8 mm
Reactietijd 0,00004 s
Stroomvoorziening Zonnecel + batterijen
Gewicht 490 gr
Gezichtsveld 92x42 mm
Te gebruiken voor MMA 5>400A / TIG 2>300A / MIG-MAG 5>400A / slijpen
Garantie 2 jaar
Gebruikstemperatuur -5°C / + 55°C
Bewaartemperatuur -20°C / + 70°C
INSTELLING HOOFDBAND
De JUNON lashelm is uitgerust met een hoofdband die aan de lasser 4 instellingen biedt : breedte, hoogte (1), kantelhoek (2) en verstelling in lengterichting (3).

LCD 5/9-9/13
18
NL
1
32
ONDERHOUD
• Vervaldatum : Er bestaat geen vervaldatum voor dit product, maar de staat van uw JUNON masker moet voor elk gebruik gecontroleerd worden.
• De JUNON lashelm mag niet op de grond vallen.
• Plaats geen zware voorwerpen of gereedschappen op of in de lashelm om het lter of het spatglas niet te beschadigen.
• Beschadiging van het lter of de lens reduceert het gezichtsvermogen en het beschermingsniveau. Vervang onmiddellijk de beschadigde onderdelen.
• Gebruik nooit een gereedschap om de onderdelen van helm of lter weg te halen. Dit kan tot beschadigingen leiden die letsels kunnen veroorzaken en de garantie annuleren.
• Reinig het opto-electronisch lter met een schone katoen of een speciale lenzen doek.
• Regelmatig de spatglas reinigen en vervangen.
• Reinig de binnen- en de buitenkant van de lashelm met een neutraal reinigings-ontsmettings middel.
• Gebruik geen oplosmiddel.
VERVANGEN VAN HET EXTERNE SPATGLAS
2
3
A
1
Het buitenste scherm (2) kunt u er uithalen door het plaatsen van een
vinger onder het scherm op het punt (A) van de helm (1).
Als u het scherm vervangt, vergeet niet het beschermfolie (3) van
tevoren te verwijderen. Dit beschermfolie kan niet worden verwijderd
wanneer het scherm al in de helm geplaatst is.
VERVANGEN VAN HET INTERNE SPATGLAS (10)
Om het binnenste scherm (10) te vervangen, leg uw vinger op punt A
en laat het naar beneden glijden. Als u het scherm vervangt, vergeet
niet het beschermfolie (11) van tevoren te verwijderen.
LET OP
• Deze uitrusting is uitsluitend bedoeld voor bescherming van de ogen tegen ultraviolette en infrarode straling, wegspringende scherfjes en vonken die bij het lassen of snijden
voorkomen.
De lashelm JUNON is niet geschikt als bescherming tegen zware schokken of impact van slijpschijven, stenen, explosieve of vloeibare corrosieve middelen...(onvolledige lijst).
Een adequate bescherming dient gebruikt te worden bij aanwezigheid van deze gevaren.
• De hoofdband kan allergische reacties veroorzaken bij hiervoor gevoelige personen.
• De opto-elektronische JUNON lter masker is niet waterdicht en zal niet goed functioneren als het in contact met water is geweest.
• Gebruikstemperatuur van opto-elektronische lter is van -5 ° C tot + 55 ° C.
• De opslagtemperatuur van JUNON masker is van -20 ° C tot + 70 ° C.
AFWIJKINGEN EN OPLOSSINGEN
De opto-elektronische lter werkt niet.
Activeer de zonnecel door deze gedurende 20 tot 30 minuten aan het licht bloot te stellen -
controleer en vervang de batterijen indien nodig. Laag laad niveau alarm
Controleer of de schakelaar op «lassen» staat (5-9 / 9-13).
De lter blijft donker bij afwezigheid van de vlamboog Controleer de detectoren et maak deze indien nodig schoon. Stel in op lage gevoeligheid. Bij een zeer helder verlichte lasruimte wordt geadviseerd om de
helderheidsgraad lager in te stellen.
Ongecontroleerde schakeling en ikkering:
De lter schakelt van heldere naar donkere tint tijdens het lassen. Controleer of de detectoren zonder belemmeringen in de as van vlamboog staan. Draai de gevoeligheidsknop op max.
De zijkanten zijn helderder dan de centrale zone van de opto-
elektronische lter Dit is een natuurlijke eigenschap van de LCD, dit symptoom is niet gevaarlijk voor de ogen. Houd echter voor maximaal comfort een hoek van 90° aan.

LCD 5/9-9/13
19
NL
VEILIGHEIDSLABEL
Dit label wordt weergegeven aan de binnenkant van de lashelm. Het is belangrijk dat de gebruiker de betekenis van veiligheidssymbolen begrijpt. De nummers van de lijst
corresponderen met de nummers van de afbeeldingen.
?
1
A
2
66.1
6.2 6.3 78
345
Legenda :
A. Let op! Pas op! Er bestaan potentiële gevaren, zoals aangegeven door de verschillende symbolen.
1. Lees aandachtig de instructies door voor het gebruik van deze uitrusting of het lassen.
2. Het waarschuwingslabel niet verwijderen en er niet overheen schilderen.
3. Volg nauwkeurig de instructies op voor het instellen en het onderhoud van het lter, de schermen, de hoofdband en de bivakmuts.
4. Inspecteer voorzichtig en nauwkeurig de lashelm en het UV / IR-lter. Vervang onmiddellijk versleten of beschadigde onderdelen. Gebarsten of bekraste lterglazen of
schermen verminderen beduidend de bescherming . Vervang ze onmiddellijk om schade aan uw ogen te voorkomen.
5. Waarschuwing : indien de UV-lter / IR is niet donker wordt tijdens het lassen of snijden, onmiddellijk stoppen. (Raadpleeg de handleiding)
6. De straling van de lasboog kan ogen verbranden en verwondingen aan de huid veroorzaken.
6.1. Gebruik een lashelm met de juiste ltratie of bescherming. Draag volledig beschermende kleding.
6.2. De lashelm, het lter en de schermen kunnen geen onbeperkte bescherming garanderen tegen schokken of zware stoten, explosieve mechanismen of corrosieve vloeis-
toffen . Vermijd het lassen of snijden in ruwe of niet geschikte omgevingen.
6.3. Niet lassen of snijden boven uw hoofd met deze lashelm.
7. Blijf met uw hoofd ver van de rook zone. Gebruik een constante ventilatie of een plaatselijk afzuigsysteem voor het verwijderen van de rook.
8. Autogeen lassen of snijden met deze lashelm is niet toegestaan.
La maschera JUNON è conforme alla direttiva 89/686 CEE relativa alle attrezzature di protezione individuale. Questa conformità è stabilita dal rispetto delle norme EN 175,
EN 166 e EN 379.
Enti noticati

20
LCD 5/9-9/13
IT
Cellula : Casco / Schermo iniziale :
Questo manuale è destinato ad aiutarvi nell’utilizzo della maschera JUNON, consegnata pronta per l’impiego. Per la vostra protezione, leggete attentamente queste istruzioni
prima dell’uso e informatevi correttamente dal vostro responsabile della sicurezza.
PRIMA DELL’USO
-Vericare il buono stato generale della maschera.
-le regolazioni della crociera.
-Vericare il buon posizionamento e lo stato degli schermi di protezione e del ltro. In caso di anomalia, procedere alla sua rimessa in buono stato.
-Vericare che i 2 rilevatori (7) e la cellula non siano otturati da polveri o da detriti.
-Vericare che le pellicole protettive vengano rimosse dagli schermi di protezione esterna ed interna.
-Vericate se il livello di protezione corrisponde ai metodi di saldatura impiegati. Per aiutarvi nella vostra scelta, basatevi sulla tabella «Metodi di saldatura».
FUNZIONAMENTO
La maschera optoelettronica JUNON cambia istantaneamente dallo stato chiaro a quello scuro all’innesco dell’arco, e ritorna allo stato chiaro quando l’arco si spegne.
1
4
7
5
8
23
6
1. Commutatore «sensitivity» sensibilità
2. Commutatore «Delay» ritardo
3. Commutatore di tinta 5-9/9-13
4. Schermo di protezione
5. Celulla solare
6. Rilevatori
7. Filtro
8. Potenziometro «saldatura-molatura»
• Potenziometro interno « Sensitivity » : Regolazione di sensibilità in funzione di :
- luce ambiente : In assenza di saldatura, tenere il bottone sulla posizione + sensibile (max), poi ritornare progressivamente verso il « min » no a quando la
cellula passa al chiaro.
- Del procedimento di saldatura : Posizione « max » per la saldatura TIG bassa intensità / Posizione media per la maggior parte dei procedimenti di saldatura
• Potenziometro interno « Delay » : Tempo di ritorno allo stato chiaro.
Permette di ritardare il tempo di ritorno allo stato chiaro per proteggersi dalle radiazioni al termine della saldatura.
Il commutatore interno permette di scegliere l’intervallo di regolazione sia su 5-9 che su 9-13.
• Potenziometro esterno saldatura/molatura :
- Posizione saldatura :
La tinta scura può essere regolata da 5/9 - 9/13 grazie ad un pulsante esterno.
- Posizione « GRIND » : Per le operazioni diverse dalla saldatura tipo molatura, è possibile scollegare il sensore passando sulla modalità «GRIND» (molatura).
ATTENZIONE : fate attenzione a riposizionare il potenziometro esterno su « saldatura » prima di ogni operazione di saldatura.
PRECAUZIONI
• La maschera è utilizzabile per tutti i tipi di saldatura eccetto la saldatura ossiacetilenica, la saldatura laser e a gas.
• Uno schermo di protezione esterno e interno deve essere posizionato sistematicamente da una parte e dall’altra del ltro. L’assenza dello schermo può causare dei danni
irreversibili e un pericolo per la vostra sicurezza.
Tinta chiara 4
Tinta scura 5-9/9-13
Dimensione del ltro 110x90x8 mm
Tempo di reazione 0,00004 s
Alimentazione Solare + pile
Peso 490 gr
Campo visivo 92x42 mm
Campo di applicazione MMA 5>400A / TIG 2>300A / MIG-MAG 5>400A / molatura
Garanzia 2 ann
Temperatura d’utilizzo -5°C / + 55°C
Temperatura di stoccaggio -20°C / + 70°C
REGOLAZIONE CROCIERA
La maschera JUNON è dotata di una crociera che offre 4 regolazioni al saldatore : larghezza, altezza (1), inclinazione (2) e regolazione longitudinale (3)
