Toto TS960C User manual

Installation Manual
Manual de Instrucciones
Manuel d’Installation
FRANÇAIS
ESPAÑOL
ENGLISH
Thermostatic Mixing Valve Trim
Chapetón para Válvula Mezcladora Termostática
Pièces Internes de Robinet de Mélange Thermostatique
TOTO® U.S.A., Inc. 1155 Southern Road Morrow, Georgia 30260
Tel: [phone] Fax: [phone]
www.totousa.com
©
TOTO
®
U.S.A.
01/09 0GU4061
*= Finish code / El código del acabado / Les codes de la finition
ESPAÑOL
FRANÇAIS
TS960C* Single Volume Control
Control de Volumen Individual
Contrôle de Débit Unique
TS960D* Dual Volume Control
Control de Volumen Doble
Contrôle de Débit Jumelé
TS960C* TS960D*

FRANÇAIS
FRANÇAIS
FRANÇAIS
ENGLISH
19
!
TOTO’s
®
mission is to provide the world with healthy, hygienic and more comfortable lifestyles. We
design every product with the balance of form and function as a guiding principle. Congratulations
on your choice.
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning
it periodically with mild soap, rinse thoroughly with warm water and dry with a clean, soft cloth. Do
not use abrasive cleaners, steel wool or harsh chemicals as these will dull the finish. Failure to
follow these instructions may void your warranty.
2
Thanks For Choosing TOTO
®
! ........................................................................................................
Care and Cleaning ..........................................................................................................................
Caution ............................................................................................................................................
Before Installation ...........................................................................................................................
Tools You Will Need ........................................................................................................................
Calibrating the Valve .......................................................................................................................
Trim Installation ...............................................................................................................................
Installation Check ............................................................................................................................
Rough-In .........................................................................................................................................
2
2
2
3
3
4
5
6
7
■ RISK OF SCALDING: THIS VALVE MUST BE CALIBRATED BY THE INSTALLER. SEE VALVE CALIBRA-
TION PROCEDURE. Once calibrated, this valve has a limiter to prevent the temperature from exceeding
120º F (49º C).
This valve was calibrated at the factory at the following conditions:
Hot: 140º F (60º C) at 14.5 psi (0.1 Mpa)
Cold: 60º F (15º C) at 14.5 psi (0.1 Mpa)
■ Operating condition:
Minimum Pressure ……………..7 psi
Maximum Pressure …………….108 psi
If the water pressure exceeds 108 psi, use a pressure reducing valve to reduce the pressure down to a safe
level.
■ Supply hot water temperature should not exceed 185º F (85º C). Using the valve above this temperature will
shorten the life of valve or damage the valve and could result in leaks.
■ Do not reverse the hot and cold water inlets.
■ Insulate the hot supply pipe to minimize heat loss.
■ Do not use steam for hot water supply.
■ Do not disassemble the thermo unit.
TABLE OF CONTENTS
THANKS FOR CHOOSING TOTO® !
CARE AND CLEANING
CAUTION
ROBINETTERIE
10-1/4”
(26.0 cm)
6-11/16”
(17.0 cm)
3-15/16”
(10.0 cm)
1-3/4” (4.5cm) min.
2-9/16” (6.5cm) max.
2.0”
(5.1 cm)
2.0”
(5.1 cm)
2-1/4” (5.7cm) min.
3.0” (7.6 cm) max.
Le mécanisme TS960C* requiert le robinet TSTA
Le mécanisme TS960D* requiert le robinet TSTD

ENGLISH
FRANÇAIS
18
VERIFICATION DE L’INSTALLATION
■ Ouvrez l'eau pendant une minute environ. Placez un thermomètre dans le jet d’eau
pour confirmer que la température de l’eau est à 40 °C.
■ Si la température est confirmée, tournez la bouton de température sans appuyer sur le
bouton, dans le sens des aiguilles d’une montre jusqu’à arriver au premier cran.
Confirmez que la température est d’environ 42 °C.
■ Si la température est confirmée, appuyez sur le bouton et tournez entièrement dans le
sens contraire des aiguilles d’une montre jusqu’à la butée. Confirmez que la température
NE DEPASSE PAS 49 °C.
■ Une fois confirmé, tournez la bouton de nouveau sur 40 °C et confirmez que la
température correspond au réglage du bouton.
REMARQUE : Si un des réglages de température n’est pas confirmé, répétez les étapes
de la procédure de calibrage dans le chapitre « CALIBRAGE DU ROBINET ».
Bouton de
verrouillage
Bouton de
contrôle
du débit
Bouton de
contrôle de
la température
3

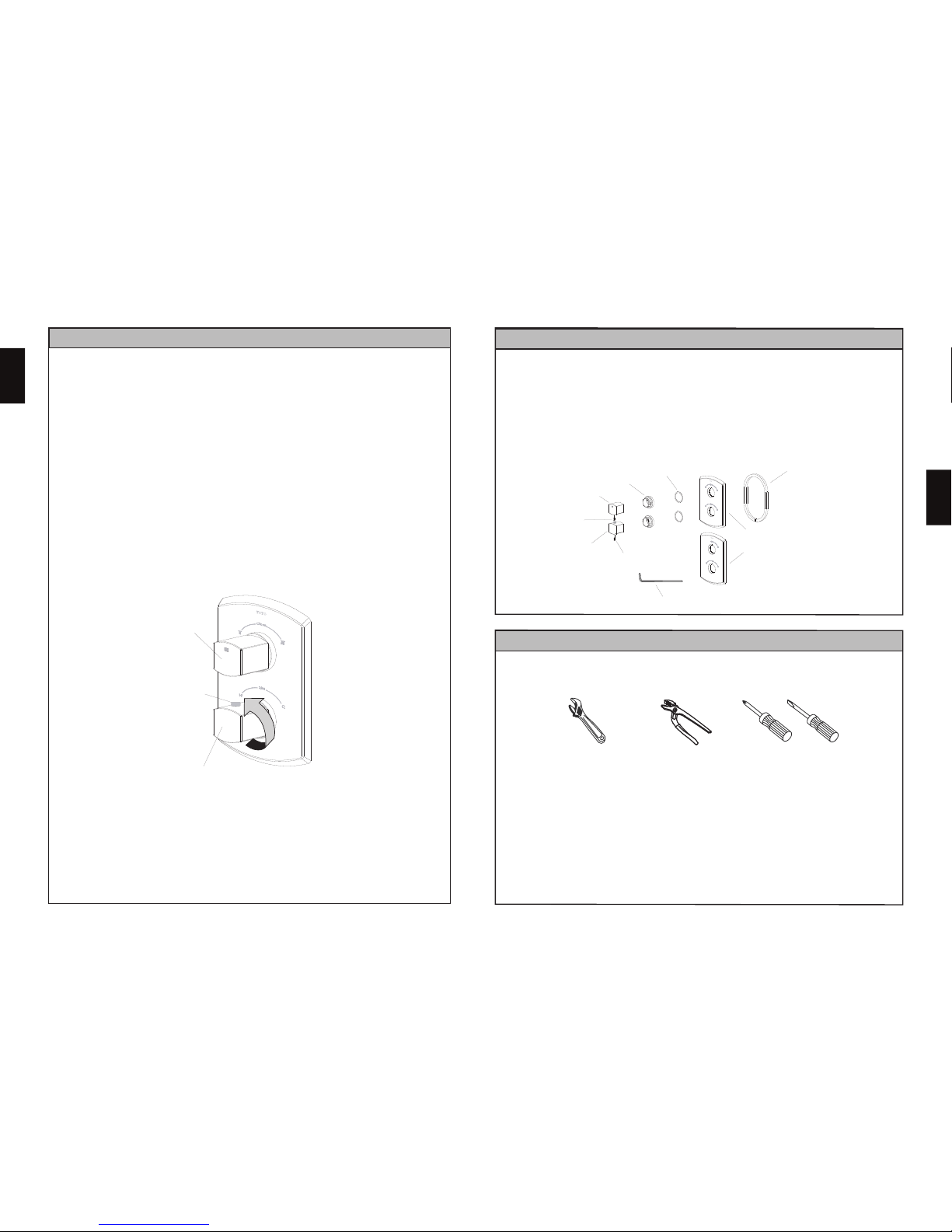

BEFORE INSTALLATION
TOOLS YOU WILL NEED
■ Observe all local plumbing codes.
■ Make sure water supply is shut off.
■ Read these instructions carefully to ensure proper installations.
■ Make sure you have the correct model for you application:
■ TS960C* requires TSTA valve.
■ TS960D* requires TSTD valve.
■ Check to make sure you have the following parts indicated below.
Volume Control/
Diverter Handle
Escutcheon (2x)
Packing (2x)
Face Plate - TSTD
or
Face Plate - TSTA
Packing
Thermostatic
Handle Set Screw
Set Screw
Adjustable
Pliers
Adjustable Wrench Screwdrivers
Hex Wrench

FRANÇAIS
FRANÇAIS
FRANÇAIS
ENGLISH
4
17

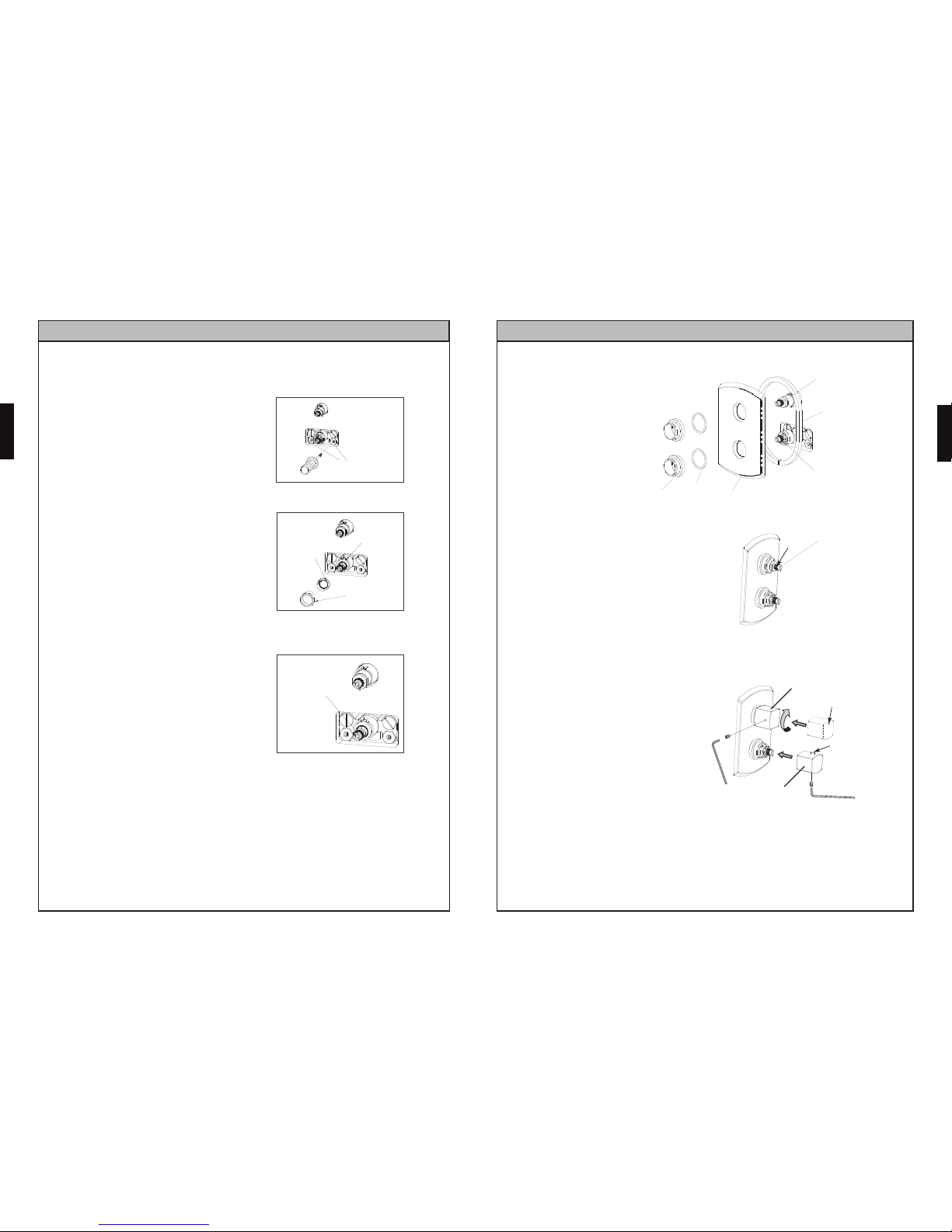

CALIBRATING THE VALVE
CAUTION: RISK OF PERSONAL INJURY. The installer must calibrate this valve to minimize
the risks of scalding. After calibrated, the valve limiter provides 108ºF (42ºC) at first stop
position, and prevents the temperature from exceeding 120ºF (49ºC). The maximum water
temperature should never exceed 120ºF (49ºC).
■Shut off the HOT and COLD water supply at the service
stops.
■Remove the nut. Check to make sure the V-groove
of the limiter align with the V-groove of the main unit. If not
aligned, slide the limiter out and re-install making sure to align
the two grooves.
■ Re-install the nut.
■ Turn on the water supply.
■ Turn the water on and let run for about 1 minute. Place a
thermometer in the water stream. Slowly turn the mixing valve
stem until the water temperature is at a constant 104ºF (40ºC).
■ After the water temperture is set at 104ºF (40ºC), do
not turn the valve stem until you have installed the handle trim.
■ Install trims as intructed in the TRIM INSTALLATION section.
NOTE: If the valve turned accidentally, repeat the calibration procedure.
Stops
Main Unit
V-Groove
Nut
Mixing valve
stem
Limiter
V-Groove
INSTALLATION DU MECANISME
■Retirez le couvercle de protection du robinet.
■Placez l’enjoliveur contre le mur et fixez-le à l’aide des
rosaces.
Rosaces Joints
Joint
Enjoliveur
Robinet de
contrôle du débit
Robinet de contrôle
de la température
■Positionnez le robinet de contrôle du débit sur la
position off en tournant le robinet de manière à ce que la
facette soit tournée vers le haut à la verticale (position à
midi).
Pour le modèle TSTD : vous entendrez un clic.
Pour le modèle TSTA : vous arriverez jusqu’à la butée.
Facette
Indicateur
■ Installez le bouton de contrôle du débit dans le robinet de
contrôle du débit, l’indicateur doit être tourné vers le haut à
la verticale (position à midi). Ensuite, tournez le bouton
entièrement vers la droite. Fixez le bouton à l’aide des vis.
■ Faites glisser doucement le bouton de contrôle de la
température sur le robinet de contrôle de la température
avec le bouton de verrouillage tourné vers le haut à la
verticale (position à midi). Fixez le bouton à l’aide des vis.
Bouton de
contrôle de
la température
Bouton de
contrôle de
la température
Bouton de
verrouillage
Robinet de
contrôle du débit

ENGLISH
FRANÇAIS
5
16

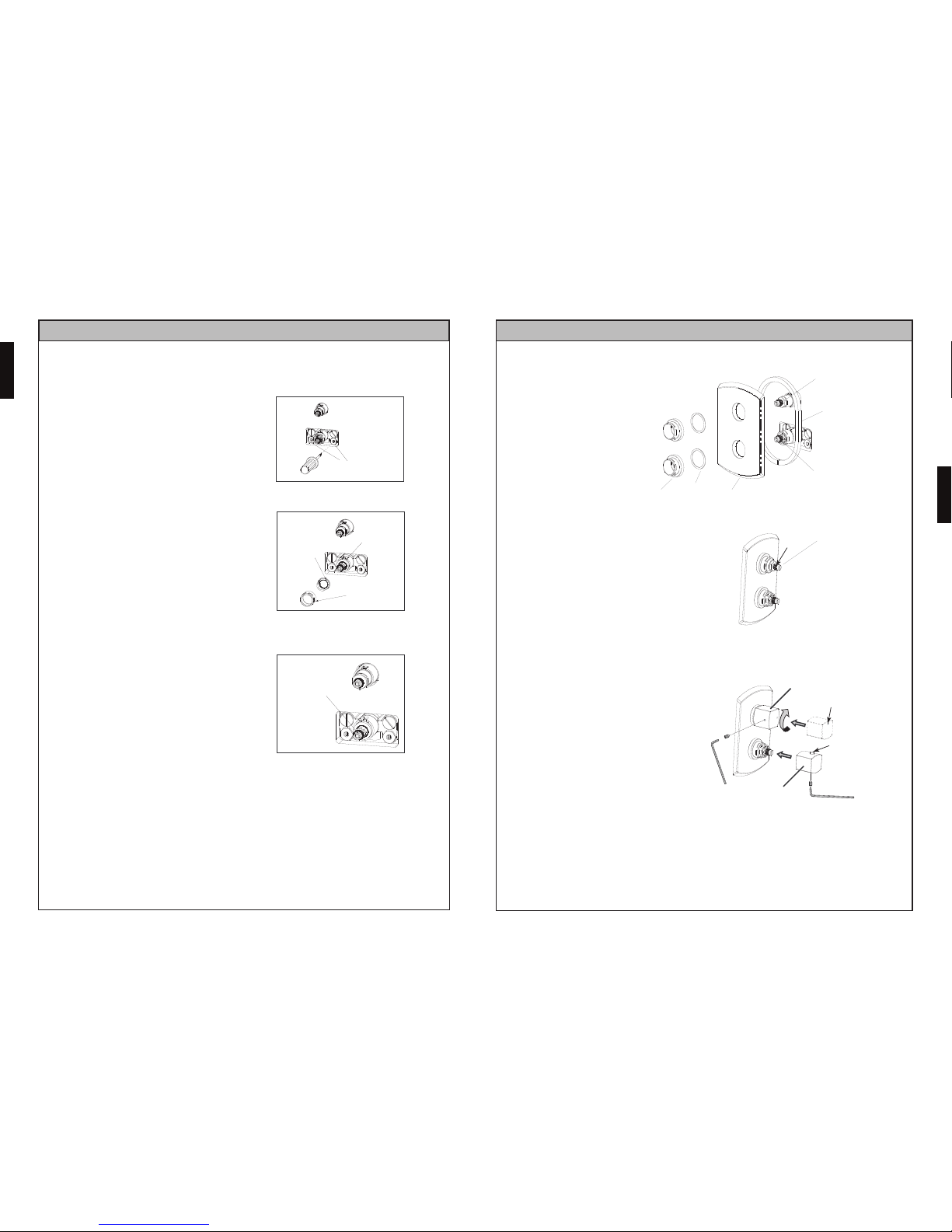

TRIM INSTALLATION
■ Remove the protective cover from the valve.
■ Place the faceplate against the finish wall and secure
with escutcheons.
Escutcheons Packings
Packing
Faceplate
Volume Control
Valve
Temperature Control
Valve
■ Set the volume control valve to the off position by
rotating valve so that the flat is in the 12 O’Clock position.
For TSTD model: You will hear a click sound.
For TSTA model: It will come to a stop.
Flat
Marker
■ Install the volume control knob onto the volume control
valve with the marker at 12 O’Clock position. Then rotate
the knob fully to the right. Secure the knob with set screw.
■ Carefully slide the temperature control knob onto the
temperature control valve with the locking button at 12
O’Clock position. Secure the the knob with set screw.
Temperature
Control
Knob
Temperature
Control
knob
Locking
Button
Volume Control
Valve
CALIBRAGE DU ROBINET
ATTENTION : RISQUE DE BLESSURE CORPORELLE. L’installeur doit calibrer ce robinet
pour minimiser les risques de brûlures. Après le calibrage, le limiteur du robinet fournit une
température de 42 °C au premier arrêt et empêche que la température de l’eau ne dépasse
49 °C. La température maximum de l’eau ne doit jamais dépasser 49 °C.
■ Coupez l’eau CHAUDE et l’eau FROIDE aux robinets
d’interruption de service.
■ Retirez l’écrou. Assurez-vous que la rainure en V du
limiteur est alignée à la rainure en V de l’unité principale. Si
elle n’est pas alignée, glissez le limiteur et réinstallez de
manière à ce que les deux rainures soient alignées.
■ Réinstallez l’écrou.
■ Ouvrez l’eau.
■ Ouvrez l’eau et laissez-la couler pendant une minute
environ. Placez un thermomètre dans le jet d’eau. Tournez
doucement la tige du mitigeur jusqu’à ce que la tempéra-
ture soit constante à 40 °C.
■ Après avoir réglé la température de l’eau à 40 °C, ne pas
tourner la tige du robinet tant que vous n’avez pas installé
le mécanisme de la poignée.
■ Installez les mécanismes de la poignée comme indiqué dans le chapitre INSTALLATION
DES MECANISMES.
REMARQUE : Si le robinet est accidentellement tourné, répétez la procédure de calibrage.
Robinets
d’interruption
de service
Rainure en
V de l’unité
principale
Ecrou
Tige du
mitigeur
Rainure
en V du
limiteur

FRANÇAIS
FRANÇAIS
FRANÇAIS
ENGLISH
6
15
INSTALLATION CHECK
■ Turn the water on for about a minute. Place a thermometer in the water stream to
confirm that the water temperature is at 104ºF (40ºC).
■ If the temperature is confirmed, rotate the temperature knob, without pressing the
button, counter-clockwise until it come to the first stop. Confirm that the temperature is
about 108ºF (42ºC).
■ If the temperature is confirmed, press the knob button and rotate fully counter-clockwise
until it come to full stop. Confirm that the temperature does NOT exceed 120ºF (49ºC).
■ Once confirmed, turn the knob back to 104ºF (40ºC) and confirm that the temperature
matches the knob setting.
NOTE: If any of the above temperature setting is not confirmed, repeat the calibration
procedure steps in “CALIBRATING THE VALVE” section.
Locking
Button
Volume
Control
knob
Temperature
Control
Knob
AVANT L’INSTALLATION
OUTILS NECESSAIRES
■ Respectez les codes locaux de plomberie.
■ Assurez-vous d’avoir coupé l’eau.
■ Lisez attentivement ces consignes afin de garantir une installation adéquate.
■ Assurez-vous d’avoir le bon modèle pour votre application :
■ Le TS960C* requiert un robinet TSTA.
■ Le TS960D* requiert un robinet TSTD.
■ Assurez-vous d’avoir les pièces suivantes.
Contrôle du débit/
Poignée de l’inverseur
Rosace (x2)
Joint (x2)
Enjoliveur - TSTD
ou
Enjoliveur – TSTA
Joint
Poignée
thermostatique
Vis de serrage
Vis de serrage
Pince
réglable
Clé à molette Tournevis
Clé hexagonale

ENGLISH
FRANÇAIS
14
7

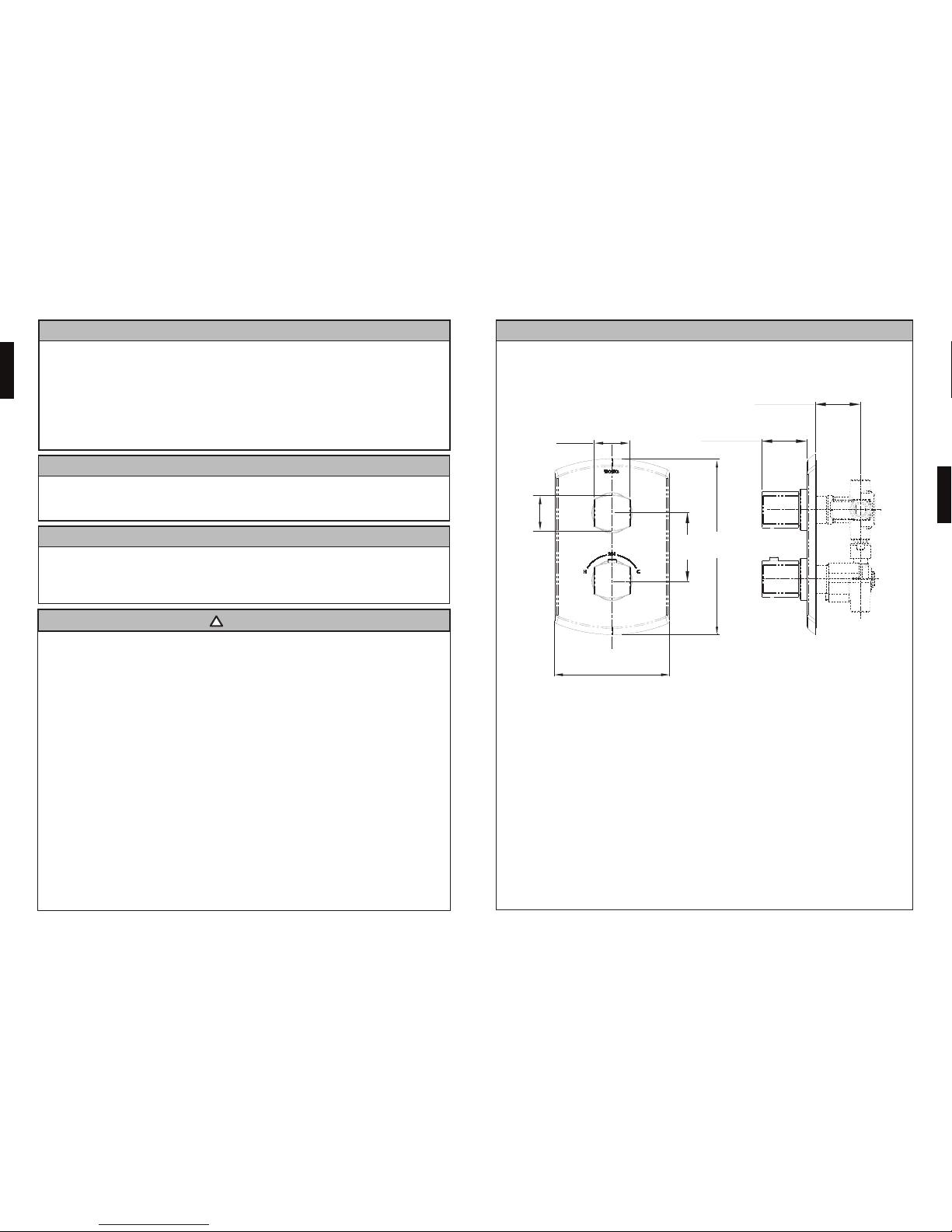

ROUGH-IN
10-1/4”
(26.0 cm)
6-11/16”
(17.0 cm)
3-15/16”
(10.0 cm)
1-3/4” (4.5cm) min.
2-9/16” (6.5cm) max.
2.0”
(5.1 cm)
2.0”
(5.1 cm)
2-1/4” (5.7cm) min.
3.0” (7.6 cm) max.
TS960C* trim require TSTA valve
TS960D* trim require TSTD valve
!
L’objectif de TOTO
®
est de fournir des modes de vie sains, hygiéniques et confortables à l’échelle
mondiale. Nous concevons chacun de nos produits suivant un principe de base simple, équilibrer la
forme et la fonction. Félicitations pour votre choix.
Votre nouveau robinet est conçu pour vous assurer des années de fonctionnement sans
problèmes. Maintenez son aspect neuf, nettoyez-le périodiquement avec du savon doux, rincez-le
abondamment à l’eau tiède et essuyez-le avec un chiffon doux et sec. Ne pas utiliser de produits
d’entretien abrasifs, de la laine d’acier ou des produits chimiques corrosifs au risque de ternir la
finition. Si vous ne suivez pas ces consignes, la garantie ne sera pas valable.
Merci d’avoir choisi TOTO
®
! ...........................................................................................................
Soin et entretien ..............................................................................................................................
Attention ..........................................................................................................................................
Avant l’installation ............................................................................................................................
Outils nécessaires ...........................................................................................................................
Calibrage du robinet ........................................................................................................................
Installation du mécanisme ...............................................................................................................
Vérification de l’installation ..............................................................................................................
Robinetterie .....................................................................................................................................
14
14
14
15
15
16
17
18
19
■ RISQUE DE BRULURES : CE ROBINET DOIT ETRE CALIBRE PAR L’INSTALLEUR. VOIR LA PROCE-
DURE DE CALIBRAGE DU ROBINET. Une fois calibré, ce robinet possède un limiteur qui empêche la
température de l’eau de dépasser 49 °.
Ce robinet a été calibré à l’usine selon les conditions suivantes :
Chaud : 60 °C à 0,1 Mpa
Froid : 15 °C à 0,1 Mpa
■ Condition de fonctionnement :
Pression minimum ……………..0,48 bar
Pression maximum …………….7,56 bar
Si la pression de l’eau dépasse 7,56 bar, utilisez un réducteur de pression pour réduire la pression jusqu’à un
niveau sûr.
■ La température de l’eau chaude ne doit pas dépasser 85° C. Si vous utilisez le robinet à une température
supérieure, vous risquez d’écourter la durée de vie de votre robinet ou de l’endommager ce qui risque
d’entraîner des fuites.
■ Ne pas inverser les orifices d’entrée de l’eau chaude et de l’eau froide.
■ Isolez la conduite d’eau chaude pour minimiser la perte de chaleur.
■ Ne pas utiliser de jet pour la distribution d’eau chaude.
■ Ne pas démonter le thermocouple.
TABLE DES MATIERES
MERCI D’AVOIR CHOISI TOTO® !
SOIN ET ENTRETIEN
ATTENTION

ESPAÑOL
ESPAÑOL
ESPAÑOL
ESPAÑOL
8
13
PREPARACIÓN PRELIMINAR
10-1/4”
(26.0 cm)
6-11/16”
(17.0 cm)
3-15/16”
(10.0 cm)
1-3/4” (4.5cm) mín.
2-9/16” (6.5cm) máx.
2.0”
(5.1 cm)
2.0”
(5.1 cm)
2-1/4” (5.7cm) mín.
3.0” (7.6 cm) máx.
La guarnición TS960C* requiere la válvula TSTA
La guarnición TS960D* requiere la válvula TSTD
!
La misión de TOTO®es proporcionar estilos de vida saludables, higiénicos y más cómodos.
Diseñamos cada producto con el equilibro de forma y función como principio rector. Felicitaciones por
su elección.
Su nuevo grifo está diseñado para funcionar sin problemas durante muchos años. Si desea que luzca
como nuevo, límpielo periódicamente con jabón suave, enjuáguelo bien con agua tibia y séquelo con
un paño suave y limpio. No use limpiadores abrasivos, lana de acero o sustancias químicas ásperas,
ya que opacarán el acabado. El incumplimiento de estas instrucciones puede anular su garantía.
¡Gracias por elegir TOTO®! ..................................................................................................................
Cuidado y limpieza ...............................................................................................................................
Precaución ...........................................................................................................................................
Antes de la instalación .........................................................................................................................
Herramientas necesarias......................................................................................................................
Calibración de la válvula ......................................................................................................................
Instalación de guarniciones .................................................................................................................
Control de la instalación ......................................................................................................................
Preparación preliminar ........................................................................................................................
8
8
8
9
9
10
11
12
13
■ RIESGO DE QUEMADURA: EL INSTALADOR DEBE CALIBRAR ESTA VÁLVULA. CONSULTE EL
PROCEDIMIENTO DE CALIBRACIÓN. Una vez calibrada, la válvula tiene un limitador que evita que la
temperatura exceda los 120 ºF (49 ºC).
Esta válvula fue calibrada en la fábrica en las siguientes condiciones:
Caliente: 140 ºF (60 ºC) a 14.5 psi (0.1 Mpa)
Frío: 60 ºF (15 ºC) a 14.5 psi (0.1 Mpa)
■ Condiciones de operación:
Presión mínima ……………..7 psi
Presión máxima …………….108 psi
Si la presión de agua excede los 108 psi, use una válvula de reducción de presión para bajar la presión a un nivel
seguro.
■ La temperatura del suministro de agua caliente no debe superar los 185 ºF (85 ºC). Si se usa por encima de esta
temperatura se acortará la vida de la válvula o la misma se dañará, y podrían originarse pérdidas de agua.
■ No invierta las entradas de agua caliente y fría.
■ Aísle el tubo de suministro de agua caliente para minimizar la pérdida de calor.
■ No use vapor para el suministro de agua caliente.
■ Do desarme la unidad térmica.
CONTENIDO
¡GRACIAS POR ELEGIR TOTO® !
CUIDADO Y LIMPIEZA
PRECAUCIÓN

ESPAÑOL
ESPAÑOL
ESPAÑOL
ESPAÑOL
12 9
ANTES DE LA INSTALACIÓN
HERRAMIENTAS NECESARIAS
■ Respete todos los códigos de plomería locales.
■ Asegúrese de que el suministro de agua esté cerrado.
■ Lea estas instrucciones con atención para asegurar la correcta instalación.
■ Asegúrese de que tiene el modelo correcto para su aplicación.
■ La guarnición TS960C* requiere la válvula TSTA
■ La guarnición TS960DC* requiere la válvula TSTD
■ Asegúrese de tener todas las piezas que se indican a continuación.
Mango de derivación/
control de volumen
Bridas (2)
Empaquetaduras (2)
Placa de recubrimiento – TSTD
o
Placa de recubrimiento – TSTA
Empaquetadura
Mango termostático
Tornillo de fijación
Tornillo de fijación
Alicates
ajustables
Llave de tuercas ajustable Destornilladores
CONTROL DE LA INSTALACIÓN
■ Deje correr el agua durante aproximadamente un minuto. Coloque un termómetro en la
corriente de agua para confirmar que la temperatura de ésta es de 104 ºF (40 ºC).
■ Si se confirma la temperatura, gire la perilla de temperatura, sin presionar el botón, en
sentido contrario a las manecillas del reloj hasta que llegue al primer tope. Confirme que
la temperatura es de alrededor de 108 ºF (42 ºC).
■ Si la temperatura se confirma, presione el botón de la perilla y gírelo totalmente en
sentido contrario a las manecillas del reloj hasta que se detenga totalmente. Confirme
que la temperatura NO exceda los 120 ºF (49 ºC).
■ Una vez confirmada, gire la perilla a 104 ºF (40 ºC) y confirme que la temperatura
coincida con la marcada por la perilla.
NOTA: Si cualquiera de las configuraciones de temperatura anteriores no se confirma,
repita los pasos del procedimiento de calibración de la sección "CALIBRACIÓN DE LA
VÁLVULA".
Botón de
bloqueo
Perilla de
control de
volumen
Perilla de control
de temperatura
Llave de tuerca hexagonal

ESPAÑOL
ESPAÑOL
ESPAÑOL
ESPAÑOL
10 11
CALIBRACIÓN DE LA VÁLVULA
PRECAUCIÓN: RIESGO DE LESIONES PERSONALES. El instalador debe calibrar esta válvula para
minimizar los riesgos de quemadura. Una vez calibrada, el limitador de la misma suministra 108 ºF
(42 ºC) en la primera posición de tope y evita que la temperatura exceda los 120 ºF (49 ºC). La
temperatura máxima del agua nunca deberá exceder los 120 ºF (49 ºC).
■Cierre el suministro de agua CALIENTE y FRÍA en los
topes de servicio.
■Quite la tuerca. Asegúrese de que la ranura en V del
limitador esté alineada con la ranura en V de la unidad
principal. Si no lo están, quite el limitador deslizándolo y
vuelva a instalarlo asegurándose de que las dos ranuras
estén alineadas.
■ Vuelva a instalar la tuerca.
■ Abra el suministro de agua.
■ Abra el grifo y deje que el agua corra durante 1 minuto
aproximadamente. Coloque un termómetro en la corriente de
agua. Gire lentamente el vástago de la válvula de mezcla
hasta que la temperatura del agua se mantenga a una
temperatura constante de 104 ºF (40 ºC).
■ Una vez que la temperatura esté en 104 ºF (40 ºC), no gire
el vástago de la válvula hasta que haya instalado la
guarnición del mango.
■ Instale las guarniciones según lo indicado en la sección INSTALACIÓN DE GUARNICIONES.
NOTA: Si la válvula se giró accidentalmente, repita el procedimiento de calibración.
Topes
Ranura en
V de la
unidad
principal
Tuerca
Vástago de
la válvula
de mezcla
Ranura
en V del
limitador
INSTALACIÓN DE LA GUARNICIÓN
■Retire la cubierta protectora de la válvula.
■ Coloque la placa de recubrimiento contra la pared
terminada y asegure con bridas.
Bridas Empaquetaduras
Empaquetadura
Placa de recubrimiento
Válvula de control
de volumen
Válvula de control
de temperatura
■Coloque la válvula de control de volumen en la
posición de cierre rotándola para que la parte plana
quede en posición de 12 horas.
Para modelos TSTD: escuchará un “clic”.
Para modelos TSTA: se detendrá.
Parte
plana
Marcador
■ Instale la perilla de control de volumen en la válvula de
control de volumen con el marcador en posición de 12
horas. Luego, rote la perilla por completo hacia la derecha.
Asegure la perilla con tornillos de fijación.
■ Con cuidado deslice la perilla de control de temperatura
en la válvula de control de temperatura con el botón de
bloqueo en posición de 12 horas. Ajuste la perilla con
tornillos de fijación.
Perilla de
control de
temperatura
Perilla de control
de temperatura
Botón de
bloqueo
Válvula de control
de volumen
