Pelgrim RSK860 User manual

Gebruiksaanwijzing
afzuigkappen
Mode d’emploi
hotte cheminée
Bedienungsanleitung
Dunstabzugshaube
Instructions for use
cooker hood
RSK860

NL
Handleiding NL 3 - NL 21
F
Notice dútilisation F 3 - F 21
DE
Anleitung DE 3 - DE 21
GB
Manual GB 3 - GB 21
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

NL 3
INHOUD
Uw schouwkap
Beschrijving 4
Inleiding 4
Veiligheid
Waar u op moet letten 5
Afvoersystemen 6
Gebruik
Bediening 7
Onderhoud
Reinigen 11
Vetfilters verwijderen 12
Het koolstoffilter vervangen 12
Lampen vervangen 13
Installatie
Algemeen 14
Elektrische aansluiting 15
Montage van de schouwkap 16
Bijlage
Verpakking en toestel afvoeren 21

NL 4
Beschrijving
Aan-/uittoets1.
Ventilatorstanden2.
Verlichting3.
Timer4.
Indicatielampjes voor snelheid en reiniging5.
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
UW SCHOUWKAP
4
3
5
2
1

NL 5
Let op!
Laat het toestel aansluiten door een erkend installateur (zie
hoofdstuk “Installatie”). Sluit het apparaat niet aan op het
elektriciteitsnet voordat de installatie volledig is voltooid.
Sluit het toestel aan conform de plaatselijk geldende•
installatievoorschriften.
In verband met eventuele scherpe randen adviseren wij u tijdens de•
montage van de afzuigkap werkhandschoenen te gebruiken.
Het apparaat is gefabriceerd volgens de meest recente•
veiligheidsstandaarden. Desondanks adviseren wij personen met
psychische of motorische stoornissen, mentale achterstand of
zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht
van een bekwaam persoon. Hetzelfde geldt voor kinderen.
Gebruik de afzuigkap niet als het vetfilter niet of niet goed•
gemonteerd is!
Gebruik de afzuigkap niet om tegenaan te leunen.•
Gebruik de afzuigkap nooit als afzetvlak, tenzij dit uitdrukkelijk is•
aangegeven.
Zorg voor voldoende ventilatie wanneer u de afzuigkap samen•
gebruikt met een gaskookplaat.
De afvoer mag niet worden aangesloten op een rookkanaal dat voor•
andere toestellen in gebruik is.
Flambeer nooit onder de afzuigkap en maak de filters op tijd•
schoon. Het frituren moet geschieden onder voortdurend toezicht,
om te voorkomen dat verhit vet in brand raakt.
De afzuigkap moet regelmatig (minstens 1 x per maand)•
schoongemaakt worden, zowel het exterieur als het interieur.
Onvoldoende reinigen of te laat vervangen van de filters kan
brandgevaar veroorzaken.
Wanneer de aansluitkabel is beschadigd mag deze alleen worden•
vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig
gekwalificeerde personen, om gevaarlijke situaties te voorkomen.
VEILIGHEID

NL 6
Let op!
Haal eerst de stekker uit het stopcontact als u de lampen wilt•
vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven
wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om
het risico van een elektrische schok te verminderen.
De bereikbare onderdelen kunnen bijzonder warm worden als deze•
tegelijkertijd met kookapparaten gebruikt worden.
De vetfilters kunnen heet worden tijdens gebruik. Wacht, na het•
koken, minimaal 30 minuten met schoonmaken.
Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld•
worden. Neem de stekker uit het stopcontact of draai de schakelaar
in de meterkast op nul.
Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens•
het bereiden van gerechten.
Iedere aansprakelijkheid voor eventuele schade aan het apparaat of•
brand veroorzaakt door het niet in acht nemen van de aanwijzingen
uit deze handleiding wordt afgewezen.
Afvoersystemen
De afzuigkap kan, afhankelijk van het model,
op twee manieren worden aangesloten:
Als afzuigkap op een afvoerkanaal.1.
De aangezogen en gefilterde kookdampen
worden naar buiten afgevoerd. Dit is de
beste manier!
Als recirculatie afzuigkap. De vetdeeltjes2.
en de geur uit de aangezogen
kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken. U moet
dan wel een koolstoffilter plaatsen.
Let op! Het koolstoffilter moet apart
besteld worden.
VEILIGHEID

NL 7

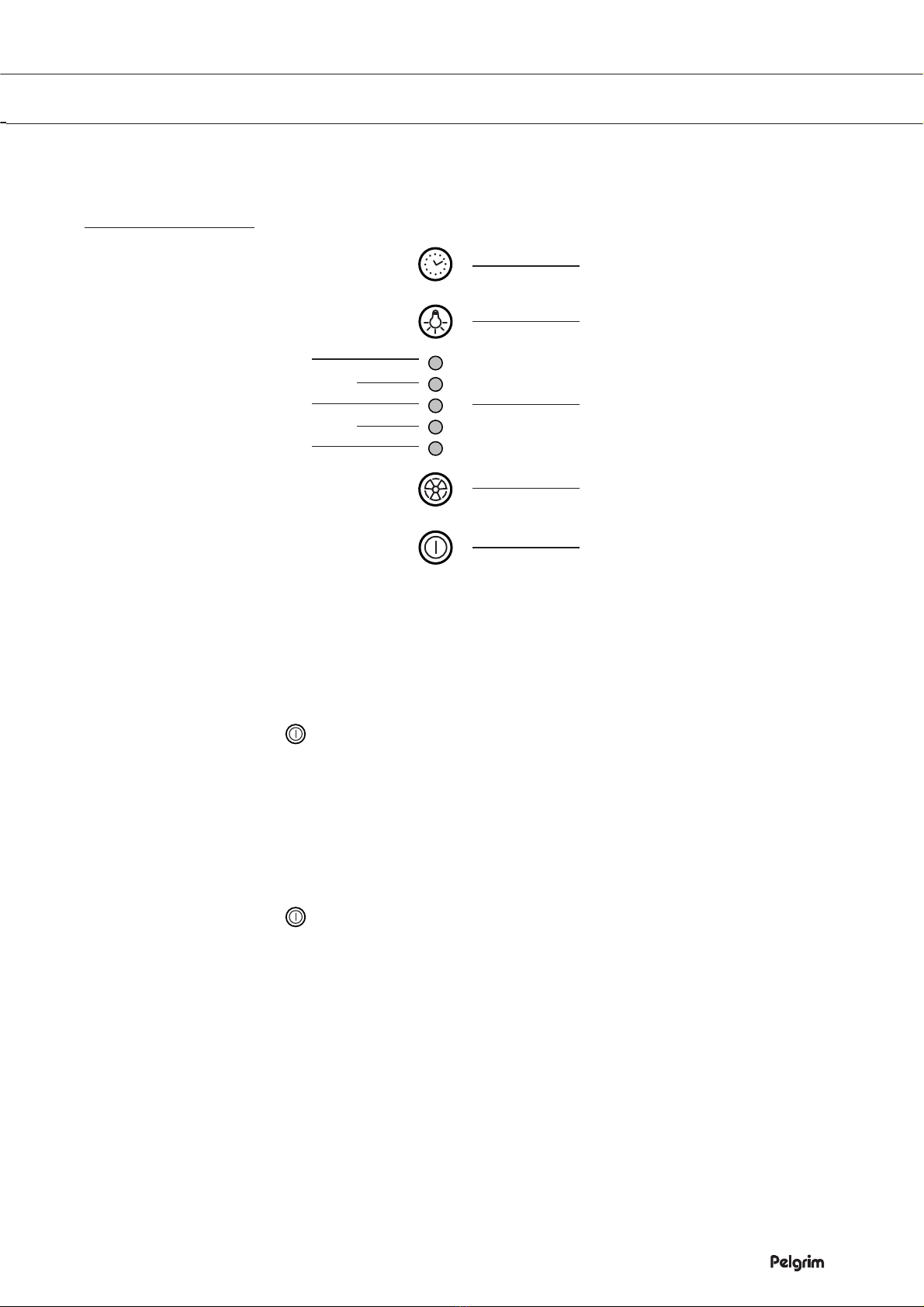

Bediening
Ventilator inschakelen
Druk op toets (1).
De afzuigkap schakelt in op stand 1.
Druk nogmaals op de toets.
De afzuigkap schakelt uit.
Snelheid verhogen
Druk op toets (2). De afzuigkap schakelt over op een hogere
snelheid, oplopend van snelheid 1 tot aan de intensieve snelheid 4. Bij
iedere snelheid gaat het betreffende controlelampje aan.
Snelheid 1: led L1•
Snelheid 2: led L2•
Snelheid 3: led L3•
Intensieve snelheid: led L4 (knipperend lampje)•
Voor de intensieve zuigkracht wordt automatisch een timer functie
gebruikt. De tijdsduur is 5 minuten, na afloop ervan schakelt de
afzuigkap over naar snelheid 2. Om de functie vóór de ingestelde tijd uit
te schakelen druk op toets (2), de afzuigkap gaat op stand 1, door
op toets (1) te drukken gaat de afzuigkap uit.
GEBRUIK
4
3
5
2
1
L1
L3
L5
L2
L4

NL 8
Bediening
Verlichting in- en uitschakelen
Druk op verlichtingstoets (3).
De verlichting gaat branden.
Druk nogmaals op de toets.
De verlichting gaat uit.
Timer inschakelen
Druk op toets (4). De timer voor de motor wordt geactiveerd, na
afloop van de ingestelde tijd gaat de afzuigkap uit.
De tijdsinstelling is op de volgende wijze onderverdeeld:
Snelheid 1 - 20 minuten (knipperend lampje L1)•
Snelheid 2 - 15 minuten (knipperend lampje L2)•
Snelheid 3 - 10 minuten (knipperend lampje L3)•
Intensieve snelheid - 5 minuten (knipperend lampje L4)•
Door tijdens de werking van de timer op toets (1) te drukken
schakelt de afzuigkap uit, door op toets (2) of op toets (4)
te drukken keert de kap terug naar de ingestelde snelheid.
4
3
5
2
1
L1
L3
L5
L2
L4
GEBRUIK

NL 9
Bediening
Vetfilter reinigingsindicatie
Na 40 werkuren brandt het lampje L5.
Als deze indicatie verschijnt, moet de vetfilter gereinigd worden.
Om de reinigingsindicatie te resetten moet u 3 seconden lang de toets
(1) indrukken.
Koolstoffilter reinigingsindicatie
Na 160 werkuren knippert het lampje L5.
Als deze indicatie verschijnt, moet het geïnstalleerde koolstoffilter
vervangen worden.
Om de reinigingsindicatie te resetten moet u 3 seconden lang de toets
(1) indrukken.
In het geval van reinigingsindicatie voor beide filters:
het lampje L5 brandt 3 seconden en knippert vervolgens 3 maal.
De reset geschiedt door 2 maal de boven beschreven procedure uit te
voeren. De eerste keer wordt de signalering van het vetfilter gereset, de
tweede keer de signalering van het koolstoffilter.
In de standaard modus is de koolstoffilter reinigingsindicatie niet actief.
Indien de afzuigkap als recirculatiekap wordt gebruikt moet de
koolstoffilter reinigingsindicatie geactiveerd worden.
4
3
5
2
1
L1
L3
L5
L2
L4
GEBRUIK

NL 10
Bediening
Activering van de koolstoffilter reinigingsindicatie
Zet de afzuigkap uit en houd tegelijkertijd de toetsen (1)
en (4) gedurende 3 seconden ingedrukt.
De lampjes L1 en L2 knipperen 5 seconden.
Uitschakeling van de koolstoffilter reinigingsindicatie:
Zet de afzuigkap uit en houd tegelijkertijd de toetsen (1)
en (4) gedurende 3 seconden ingedrukt.
Het lampje L1 knippert 2 seconden.
Temperatuur beveiliging
De kap is voorzien van een temperatuursensor die de motor op snelheid
3 inschakelt als de temperatuur in de buurt van de bedieningen te hoog
is. Deze toestand wordt aangegeven door het achter elkaar knipperen
van de lampjes L1, L2 en L3. Deze toestand blijft voortbestaan totdat
de temperatuur voldoende gedaald is. Om deze modus te verlaten
moet u op toets (1) of toets (2) drukken.
4
3
5
2
1
L1
L3
L5
L2
L4
GEBRUIK

NL 11
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 12
Reinigen
Glazen panelen
Reinig de glazen panelen niet in de vaatwasser in verband met het
risico op het ontstaan van kleurverschillen. Glazen panelen kunnen het
best handmatig, met een sopje gereinigd worden. Raadpleeg www.
pelgrimservice.nl voor onderhoudstips.

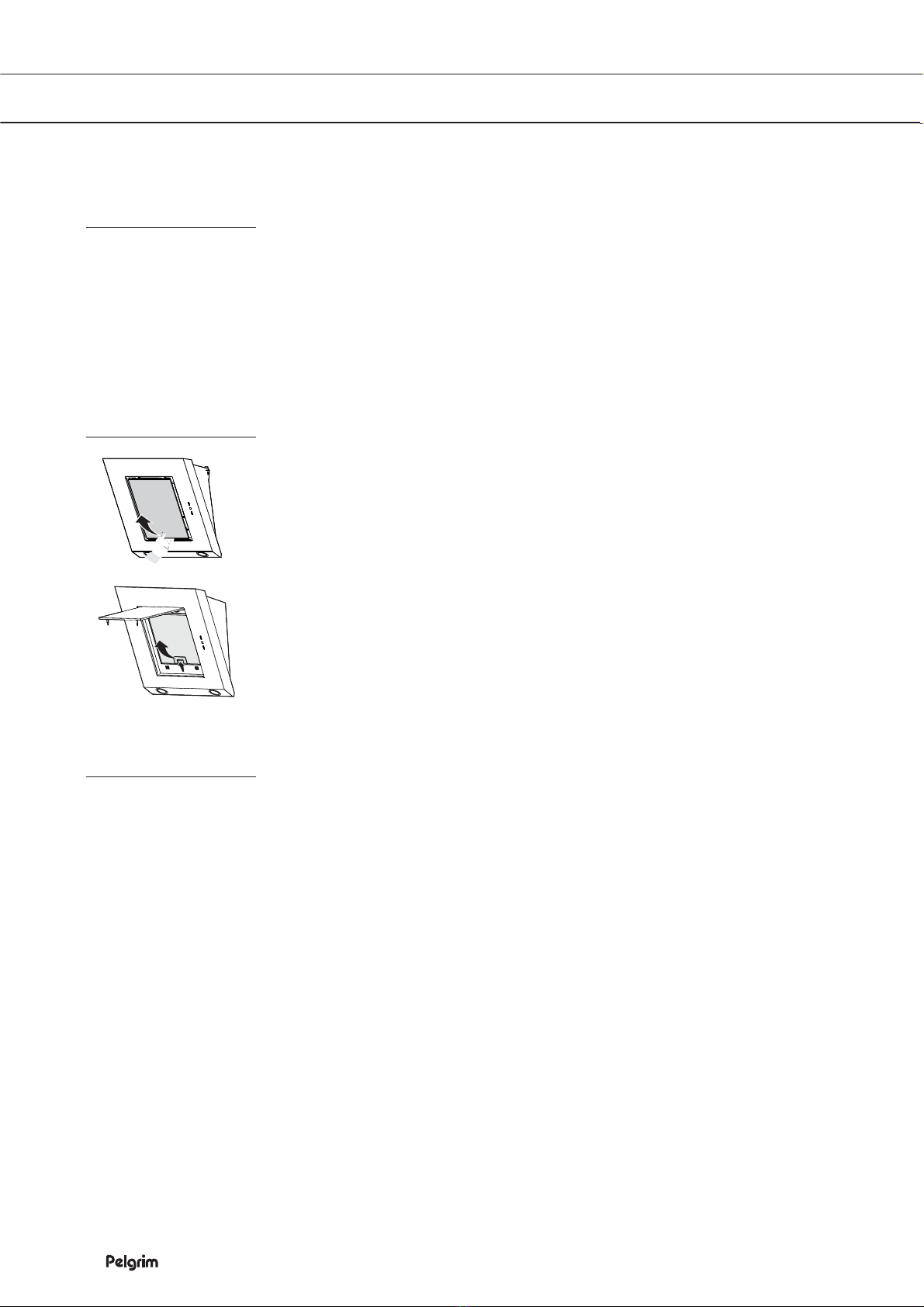

Vetfilters
Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Kantel het paneel naar boven.
Druk de sluiting van het vetfilter in, en kantel het vetfilter naar voren om
het uit te nemen.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
Belangrijk:
De verzadiging van het filter is afhankelijk van de intensiteit van•
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
Het koolstoffilter moet om de twee maanden gereinigd worden (of•
als de filter verzadiging indicatie deze noodzaak aangeeft) in warm
water met een geschikt reinigingsmiddelen of in de vaatwasmachine
op 65 °C. In het geval van reinigen in de vaatwasmachine: voer een
volledige wascyclus uit zonder andere vaat.
Verwijder het overtollige water zonder het filter te beschadigen,•
daarna het matje 10 minuten lang in de oven op 100 °C laten
drogen.
Vervang het matje om de 3 jaar of als het beschadigd is.•
ONDERHOUD

NL 13
Koolstoffilter
Plaatsen van het koolstoffilter
Verwijder het vetfilter.•
Plaats het koolstoffilter achter het vetfilter en maak het met twee•
beugeltjes vast.
Verlichting
Lampen vervangen
Maak het toestel spanningsloos.
Attentie! Alvorens de lampjes aan te raken moet u eerst controleren of
ze koud zijn.
Haal de bescherming weg door dezeop te lichten met een kleine1.
schroevendraaier of iets vergelijkbaars.
Vervang het defecte lampje.2.
Gebruik alleen halogeenlampjes van 12V -20W max - G4, en zorg3.
ervoor dat u de lampjes niet met de blote hand aanraakt.
Sluit de lampenkap weer (klikt op zijn plaats).4.
Als de verlichting niet werkt, controleer dan of de lampjes goed op hun
plaats zitten voordat u de servicedienst belt.
ONDERHOUD

NL 14
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
De afstand tussen het laagste punt van de afzuigkap en een•
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
45 cm zijn.
Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,•
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
Neem de plaatselijk geldende voorschriften in acht met betrekking•
tot de beluchting van gasapparaten.
Hoe korter de afvoerpijp en hoe minder bochten, des te beter de•
werking van de afzuigkap.
Controleer voordat u met boren begint of er geen•
installatieleiding(en) aanwezig is (zijn).
De aansluitpijp van de schouwkap heeft een diameter van 120, 125•
of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te
voeren.
Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is•
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 15
INSTALLATIE
Aansluiting
Elektrische aansluiting
De netspanning moet corresponderen met de spanning die vermeld
wordt op het etiket met eigenschappen, aan de binnenkant van de
afzuigkap.
Als de afzuigkap een stekker heeft, moet deze in een stopcontact
worden gestoken dat voldoet aan de geldende voorschriften.
Heeft de kap geen stekker (rechtstreekse verbinding met het net) of
is deze niet goed te bereiken, dan moet er een tweepolige schakelaar
worden geplaatst die de volledige ontkoppeling van het net garandeert
in het geval van een overspanning van klasse III, in overeenstemming
met de installatie normen.
Attentie! Alvorens de afzuigkap weer op het voedingsnet aan te sluiten,
moet u controleren of deze goed functioneert. Controleer altijd of de
voedingskabel goed gemonteerd is.
De afzuigkap is voorzien van een speciale voedingskabel; als de kabel
beschadigd is, vraag dan bij de technische dienst een nieuwe kabel aan.

NL 16
INSTALLATIE
Montage

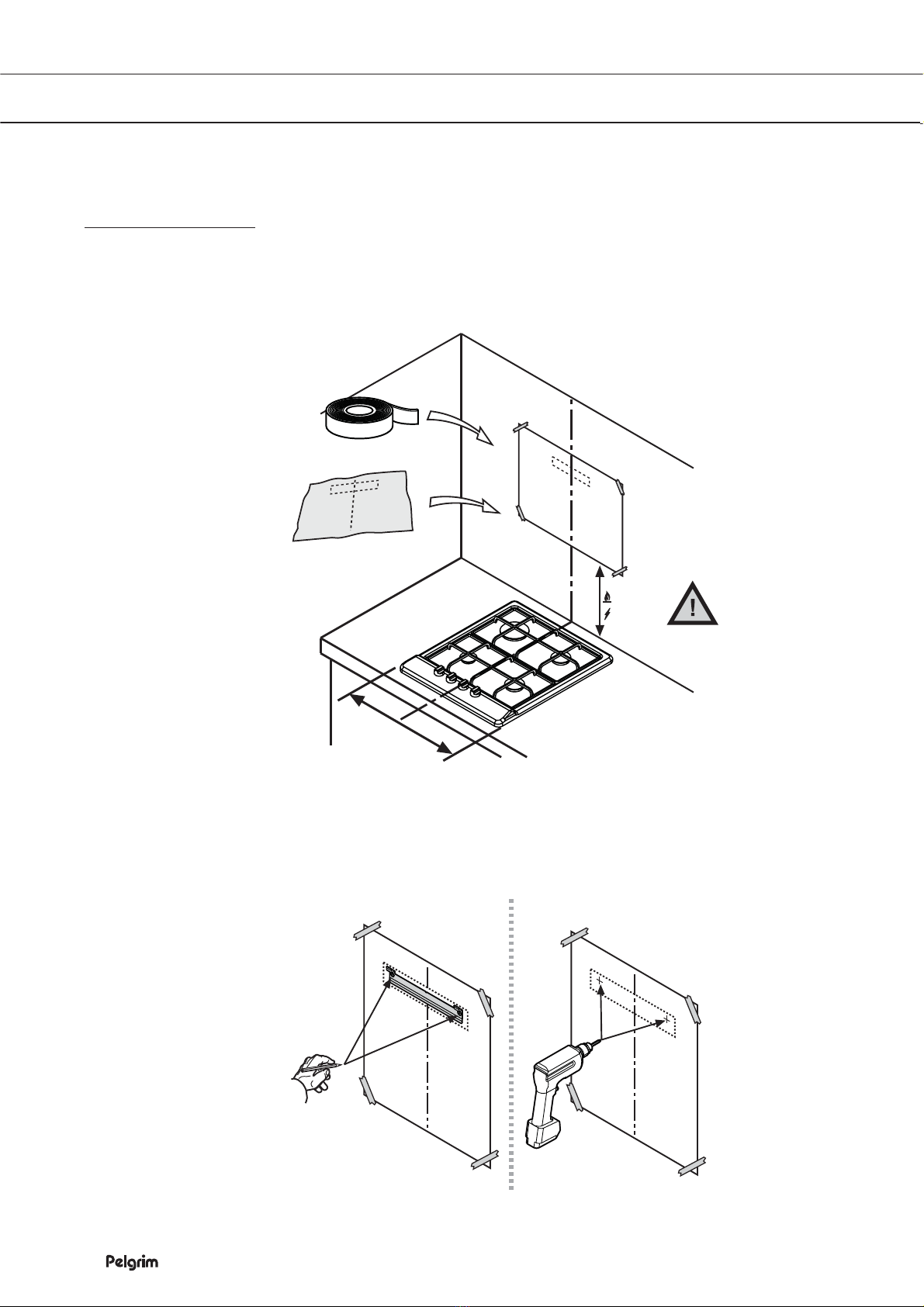

Zet een hartlijn op de muur (midden van de kookplaat) en plak de•
aftekenmal op de gewenste hoogte op de muur.
Houd de muurbeugel op de aangegeven plaats op de aftekenmal en•
teken de boorgaten af, boor de gaten en monteer de muurbeugel.
= =
65 cm
45 cm
2 x Ø 8mm

NL 17
INSTALLATIE
Montage
Houd de muurbeugel (voor bevestiging telescooppijp) tegen de•
muur en teken de boorgaten af. Bevestig de muurbeugel.
Hang de afzuigkap aan de muurbeugel, let op dat de lipjes van de•
muurbeugel op de juiste manier door de gaten in de bovenzijde van
de kap steken.
2 x Ø 8mm
OK

NL 18
INSTALLATIE
Montage

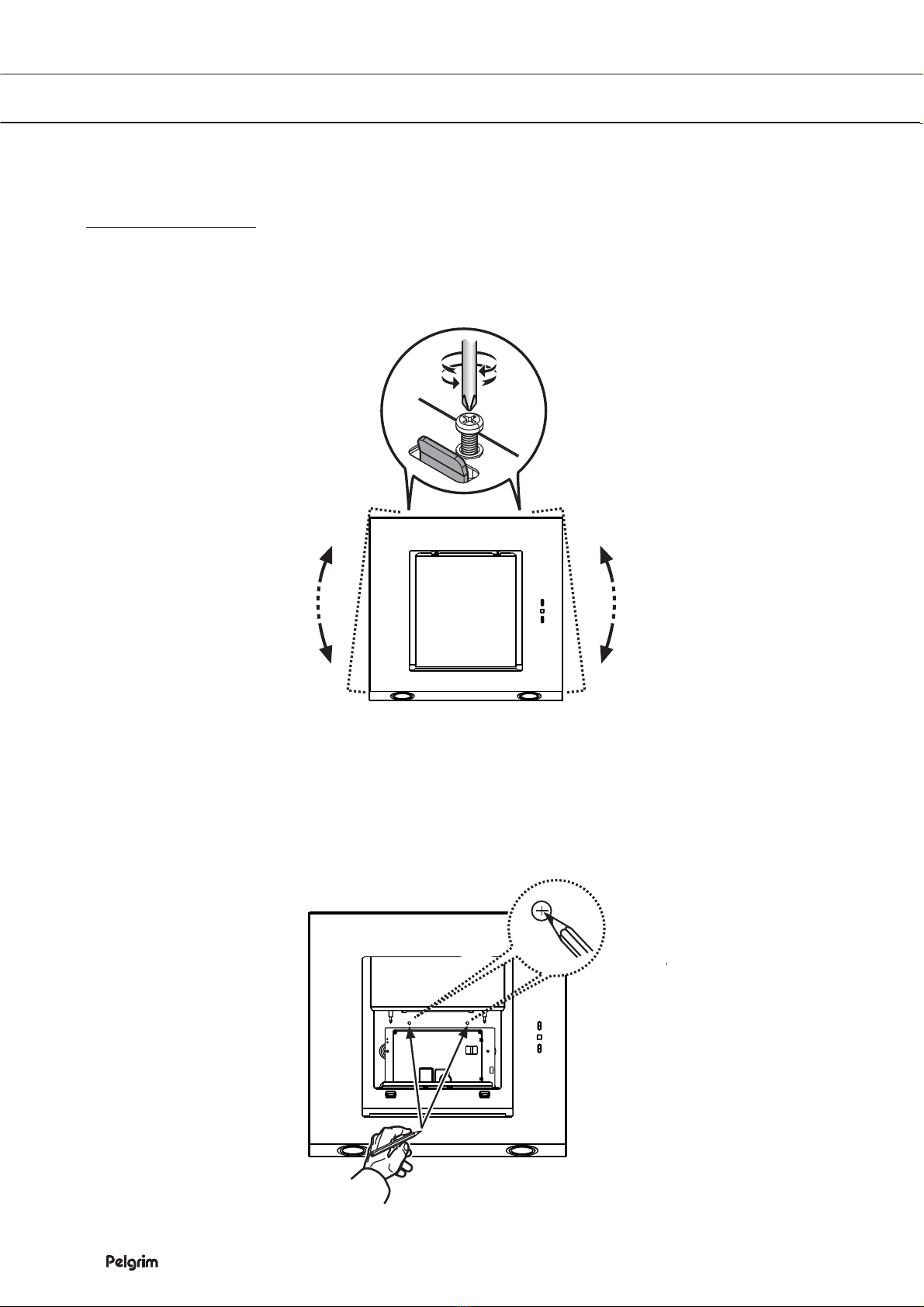

Plaats de stelschroeven en gebruik deze om de afzuigkap uit te•
lijnen.
•
•
•
•
•
•
•
Teken de boorgaten voor de bevestiging van de afzuigkap aan de•
muur af en verwijder de afzuigkap. Boor nu de gaten, plaats de
pluggen en plaats de afzuigkap terug op de muurbeugel.
2 x Ø 8mm

NL 19
INSTALLATIE
Montage
Schroef de afzuigkap vast aan de muur.•
Monteer de afvoerflens.•
Maak de elektrische aansluiting.•
Bevestig het afvoerkanaal aan de afvoer van de afzuigkap.•
Maak hierbij eventueel gebruik van het bijgeleverde verloopstuk.
2 x
Ø 5 x 45mm
2x
Ø 3,5x9,5
*

NL 20
INSTALLATIE
Montage

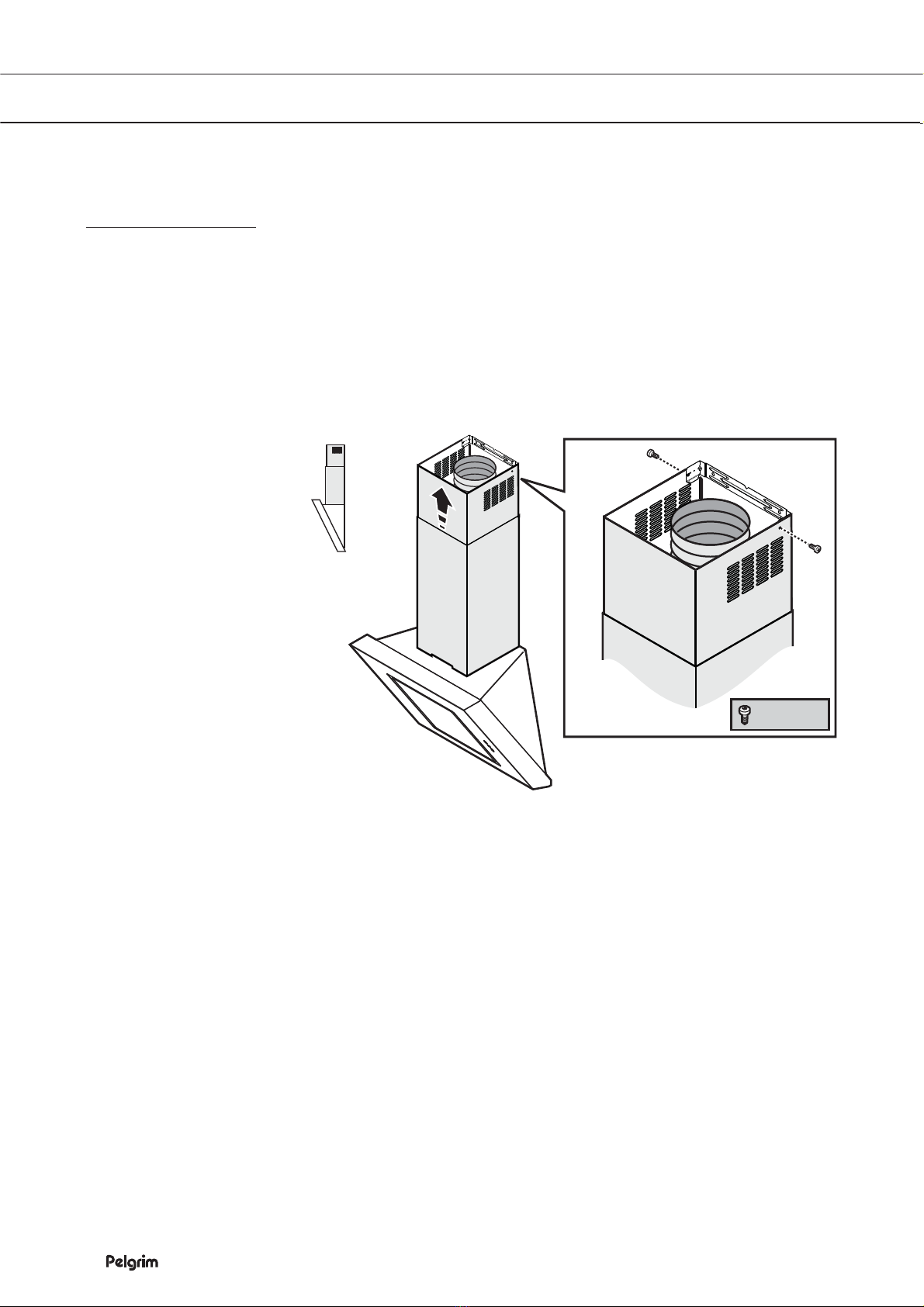

In het geval van recirculatie:•
bevestig de afvoergeleiding (T-stuk) aan de bovenste muurbeugel.
Plaats de telescooppijp en trek het binnenste deel uit tot aan de•
muurbeugel. Monteer de telescooppijp aan de muurbeugel.
*
2x
Ø 2,9x6,5
*
*
