T+A G 1260 R User manual

V 2.0 Bestellnr. / Order No. 9103-0425 DE/UK

BETRIEBSANLEITUNG
USER MANUAL
G 1260 R

2

3
Seite / Page
Deutsch ............................................................................................................. 4
English .............................................................................................................. 22
Anhang / Appendix:
Technische Daten / Technical specifications .......... 39

4
Willkommen.
Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen Plattenspieler G 1260 R haben
Sie ein HiFi-Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen
Musikliebhabers oberste Priorität eingeräumt wurde.
Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien
werden dazu beitragen, dass dieses Gerät höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird.
Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion durch hochqualifizierte Fachkräfte und eine
rechnergesteuerte, vollautomatisierte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller
Spezifikationen.
In unserer Geräteproduktion wird der Einsatz aller umwelt- und gesundheitsgefährdenden Stoffe, wie z. B. chlorhaltige
Lösungsmittel und FCKWs, vermieden.
Darüber hinaus verzichten wir wo irgend möglich auf Kunststoffe (insbesondere auf PVC) als Konstruktionselement.
Statt dessen wird auf Metalle oder andere unbedenkliche Materialien zurückgegriffen, die einerseits gut recyclebar sind
und andererseits eine sehr gute elektrische Abschirmung ergeben.
Durch unsere massiven Ganzmetallgehäuse wird eine Beeinträchtigung der Wiedergabequalität durch äußere Stör-
quellen ausgeschlossen. Dadurch wird sichergestellt, dass die von den Geräten ausgehende elektromagnetische
Strahlung (Elektrosmog) gut abgeschirmt und auf ein absolutes Minimum reduziert wird.
Als Sonderzubehör sind hochwertige Kabel und Steckverbinder sowie auf das Gerätedesign abgestimmte Tonmöbel
lieferbar.
Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihrem Plattenspieler.
 elektroakustik GmbH & Co KG

Alle verwendeten Bauteile entsprechen den geltenden deutschen und europäischen Sicherheitsnormen und
-standards. Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen
und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen.
Dieses Produkt entspricht den Niederspannungsrichtlinien (73/23/EEC), EMV-Richtlinien (89/336/EEC, 92/31/EEC)
und den CE-Markierungsrichtlinien (93/68/EEC).

5
Inhaltsverzeichnis
Bedienung
Bedienelemente der Frontseite ....................................................................................... 6
Abspielen einer Schallplatte ............................................................................................ 6
Anschluss und Inbetriebnahme
Anschlusselemente an der Rückseite ............................................................................ 8
Aufstellung und Verkabelung .......................................................................................... 9
Montage des Plattentellers ............................................................................................ 11
Montage des Gegengewichts und Kontrolle der Tonarmeinstellung ............................. 13
Einbau und Ausrichtung eines Tonabnehmersystems .................................................. 14
Sicherheitshinweise ....................................................................................................... 16
Der G 1260 R PHONO Vorverstärker (optional) ........................................................... 18
Einstellungen der Codierschalter ................................................................................... 19
Betriebsstörungen ......................................................................................................... 20
Anhang
Technische Daten .......................................................................................................... 39

6
Bedienelemente der Frontseite



(Ein- und Ausschalter)
Kurzes Antippen des 

-Tasters schaltet das Gerät ein und aus. Bei ein-
geschaltetem Gerät leuchtet die LED über dem Taster.
Bei Betrieb in Verbindung mit einer R-Anlage schaltet sich der G 1260 R über
die bestehende R LINK -Verbindung ein, sobald der Phonoeingang „AUX2“ als
Hörquelle gewählt ist. Beim Ausschalten der R-Anlage schaltet sich der
G 1260 R automatisch aus.






Achtung!
Der Netztaster ist kein Netztrenner. Auch wenn die Leuchtdiode ausge-
schaltet ist, sind Teile des Gerätes mit der Netzspannung verbunden
(Standby-Betrieb). Die Standby-Stromaufnahme ist im Kapitel „Tech-
nische Daten“ angegeben.
Soll das Gerät längere Zeit nicht benutzt werden, ist es vorteilhaft, den
Netzstecker zu ziehen.
33 / 45
Taster zur Wahl der Drehgeschwindigkeit
Bei stehendem Plattenteller startet ein Druck auf einen der Taster den Teller-
motor mit der über dem Taster angegebenen Drehgeschwindigkeit. Während
des Hochlaufens des Motors blinkt die LED über dem Taster. Sobald die Soll-
geschwindigkeit erreicht ist, leuchtet die LED dauerhaft.
Zum Umschalten der Geschwindigkeit tippen Sie einfach auf den anderen der
beiden Taster.
Stoppen des Tellermotors
Tippen Sie bei drehendem Plattenteller den Taster unter der leuchtenden LED
an, so wird der Plattenteller aktiv gebremst und kommt nach kurzer Zeit zum
Stillstand.
Abspielen einer Schallplatte
Bedienung
•Schalten Sie das Gerät durch kurzes Antippen des 

Tasters ein.
•Legen Sie die Schallplatte auf den Plattenteller.
•Vor jedem Abspiel empfehlen wir, den Oberflächenstaub auf der Platte z. B.
mit Hilfe einer Kohlefaserbürste oder eines Antistatiktuches zu entfernen.
•Drücken Sie den 33 oder 45 UpM Taster (entsprechend der aufgelegten
Schallplatte), um den Motor zu starten.
•Schwenken Sie den Tonarm nach innen über die gewünschte Rille. Leuchtet
die LED über dem gedrückten Taster dauerhaft, ist die Solldrehzahl erreicht
und der Tonarm kann durch Betätigen des Tonarmlifthebels (

, siehe Ab-
bildung 'Einstellelemente des Tonarms', Kapitel 'Montage des Gegen-
gewichts und Kontrolle der Tonarmeinstellungen') langsam abgesenkt
werden.



Die optional erhältliche Haube muss zum Betrieb des G 1260 R entfernt
werden.

7
Installation
Inbetriebnahme
Sicherheitshinweise
In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrie-
ben, die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten Gebrauch ge-
lesen und beachtet werden sollten.

8
Anschlusselemente


 GND Erdungsklemme
Nur für G 1260 R Version ohne eingebautes Phonomodul:
Verbinden Sie diesen Anschluss mit der Erdungsklemme an Ihrem Verstärker.
Bei G 1260 R mit Phonomodul bleibt diese Klemme unbenutzt.


 OUT Ausgangsbuchsen
Bei G 1260 R Versionen ohne eingebautes PHONO Vorverstärkermodul:
Verbinden Sie diese Buchsen mit einem PHONO-Eingang Ihres Verstärkers.



Bitte beachten Sie, dass wenn im G 1260 R kein Phonomodul eingebaut ist,
dieses im Verstärker / Receiver vorhanden sein muss.
Bei im G 1260 R eingebautem PHONO Vorverstärkermodul:
Verbinden Sie diese Buchsen mit einem Hochpegeleingang (Line-Eingang)
Ihres Verstärkers.



Verwenden Sie je nach Verstärkermodell einen der folgenden Eingänge zum
Anschluss des G 1260 R:
Eingang Gerät
AUX 2 P1230/1260R, PA1230/1260R, PA1530R, R1530 R
AUX1 R1230R


 R LINK Steuereingang zum Anschluss an Geräte mit R
LINK -Steuerung (z. B. an den
Verstärker PA 1260 R).


 Netzeingang Diese Buchse dient dem Netzanschluss.

9
Aufstellung und Verkabelung
Packen Sie den G 1260 R vorsichtig aus und heben Sie die Originalverpackung
sorgfältig auf. Der Karton und das Verpackungsmaterial sind speziell für dieses
Gerät konzipiert und bei späteren Transporten ein sicherer Behälter.
Bitte beachten Sie unbedingt die Sicherheitshinweise dieser Anleitung.
War das Gerät größerer Kälte ausgesetzt (z. B. beim Transport), so ist mit der
Inbetriebnahme zu warten, bis sich das Gerät auf Raumtemperatur aufgewärmt
hat und das Kondenswasser restlos verdunstet ist.
Vor der Aufstellung des Gerätes auf empfindlichen Flächen sollte ggf. an einer
nicht sichtbaren Stelle die Verträglichkeit des Lackes mit den Gerätefüßen
überprüft werden.
Das Gerät ist waagerecht auf einer festen, ebenen und nicht schwingenden
Unterlage aufzustellen. Die Füße sind mit Schwingmetallen entkoppelt und
dadurch beweglich. Bei Aufstellung auf Resonanzdämpfern oder Entkopplungs-
gliedern ist darauf zu achten, dass die Standsicherheit des Gerätes nicht beein-
trächtigt wird.
Die Aufstellung darf nur an einem gut belüfteten, trockenen Ort erfolgen, wobei
direkte Sonneneinstrahlung und die Nähe von Heizkörpern zu vermeiden sind.
Das Gerät darf nicht in der Nähe von wärmeproduzierenden, wärmeempfind-
lichen oder leicht brennbaren Gegenständen bzw. Geräten aufgestellt werden.
Sorgen Sie beim Einbau in Regale oder Schränke deshalb unbedingt für aus-
reichende Luftzufuhr und sorgen Sie dafür, dass die Wärme des Gerätes ab-
geführt werden kann. Ein Wärmestau beeinträchtigt die Lebensdauer des Ge-
rätes und ist eine Gefahrenquelle.
Verlegen Sie Netz-, Lautsprecher- und Fernbedienungskabel möglichst entfernt
von Ton- und Antennenleitungen und keinesfalls über oder unter dem Gerät.



Hinweise zum Anschluss:
•Stecken Sie alle Stecker fest in die Buchsen ein. Lockere Steckverbindungen
können Brummen oder andere Störgeräusche verursachen.
•Zur Erreichung des maximalen Störabstandes sollte der Netzstecker so in die
Netzsteckdose gesteckt werden, dass die Phase an dem Kontakt der Netz-
eingangsbuchse angeschlossen wird, der mit einem Punkt () gekenn-
zeichnet ist. Die Phase der Netzsteckdose kann mit einem dafür geeigneten
Messgerät ermittelt werden. Wenden Sie sich bitte an Ihren Fachhändler.
•Wir empfehlen die Verwendung der konfektionierten –Netzkabel
'POWER LINE' in Kombination mit der Netzsteckdosenleiste 'POWER BAR',
die mit Phasenindikator ausgestattet ist.
•Nachdem die Anlage vollständig verkabelt ist, stellen Sie bitte den Laut-
stärkeregler auf eine sehr geringe Lautstärke und schalten Sie die Anlage
ein.
Falls bei der Inbetriebnahme des Gerätes Probleme auftreten sollten, haben
diese oftmals einfache Ursachen, die leicht zu beheben sind. Lesen Sie dazu
das Kapitel 'Betriebsstörungen'dieser Betriebsanleitung.

10
Lautsprecher- und
Signalkabel
Die verwendeten Lautsprecher- und Signalkabel haben einen nicht zu unter-
schätzenden Einfluss auf die Wiedergabequalität der Gesamtanlage. 
empfiehlt daher die Verwendung hochwertiger Kabel und Steckverbinder.
In unserem Zubehörprogramm finden Sie eine Reihe exzellenter Kabel und
Stecker, die in ihren Eigenschaften auf unsere Lautsprecher und Elektronik-
komponenten abgestimmt sind und hervorragend mit diesen harmonieren. Für
schwierige und beengte Aufstellungsbedingungen finden Sie im Zubehör
auch Kabel in Sonderlängen und Sonderstecker (z. B. in abgewinkelter Form),
mit deren Hilfe sich fast jedes Anschluss- und Aufstellungsproblem lösen lässt.
Netzkabel und Netzfilter Über die Netzstromversorgung gelangt nicht nur die notwendige Betriebs-
energie zu Ihren Geräten, sondern oft auch Störungen von entfernten Geräten,
Funk- und Computeranlagen.
Um elektromagnetische Störungen von den Geräten fern zu halten, bietet
unser Zubehörprogramm das speziell abgeschirmte Netzkabel 'POWER
FOUR', das konfektionierte Netzkabel mit Mantelkernfiltern 'POWER LINE' und
die Netzfilterleiste 'POWER BAR'. Mit diesem Zubehör kann die Wiedergabe-
qualität unserer Geräte in vielen Fällen nochmals gesteigert werden.
Zu allen Fragen rund um die Verkabelung berät Sie gern Ihr Fachhändler
kompetent, umfassend und unverbindlich. Gern senden wir Ihnen auch unser
umfangreiches Informationsmaterial zu diesem Thema.
Mechanische
Entkopplung
Die Standfläche und der Untergrund, auf dem hochwertige HiFi-Geräte aufge-
stellt werden, haben einen nicht zu unterschätzenden Einfluss auf die erreich-
bare Klangqualität. Die Standfläche sollte möglichst schwer, stabil, hart und
eben sein.
Das Gerät ist mit den neuentwickelten Vibrationsabsorberfüßen ausge-
stattet. Diese Füße erreichen durch ihre inneren Dämpfungseigenschaften eine
sehr gute Entkopplung des Gerätes vom Untergrund. Hierdurch werden
Vibrationen des Untergrundes aufgefangen und das Tonabnehmersystem wird
vor Mikrophoniestörungen geschützt.
Damit die Vibrationsabsorber einwandfrei funktionieren können, sollte das
Gerät frei aufgestellt werden. Ein Kontakt des Gehäuses mit Wänden usw.
sollte vermieden werden.
Pflege des Gerätes Vor Reinigungsarbeiten am Gerät ist der Netzstecker zu ziehen.
Die Oberflächen des Gerätes sollten zur Reinigung nur mit einem ange-
feuchteten weichen Tuch oder Schwamm abgewischt werden. Nicht trocken
abreiben. Zum Anfeuchten des Tuches verwenden Sie bitte ausschließlich
Wasser ggf. mit etwas mildem Reinigungsmittel wie z. B. Neutralreiniger,
Schmierseife oder ähnlichem. Verwenden Sie niemals organische Lösungs-
mittel, die z. B. Verdünnung, Alkohol oder Kraftstoffe enthalten können.
Vor der Wiederinbetriebnahme muss sichergestellt sein, dass keine Kurz-
schlüsse an den Anschlussstellen bestehen und dass alle Anschlüsse
ordnungsgemäß sind.

11
Montage des Plattentellers



Wichtiger Hinweis für die folgenden Montageschritte:
Bitte vermeiden Sie unbedingt, dass Öl auf den Treibriemen oder die Riemen-
scheibe gelangt!
Achten Sie darauf, dass kein Schmutz in das Tellerlager gelangt.

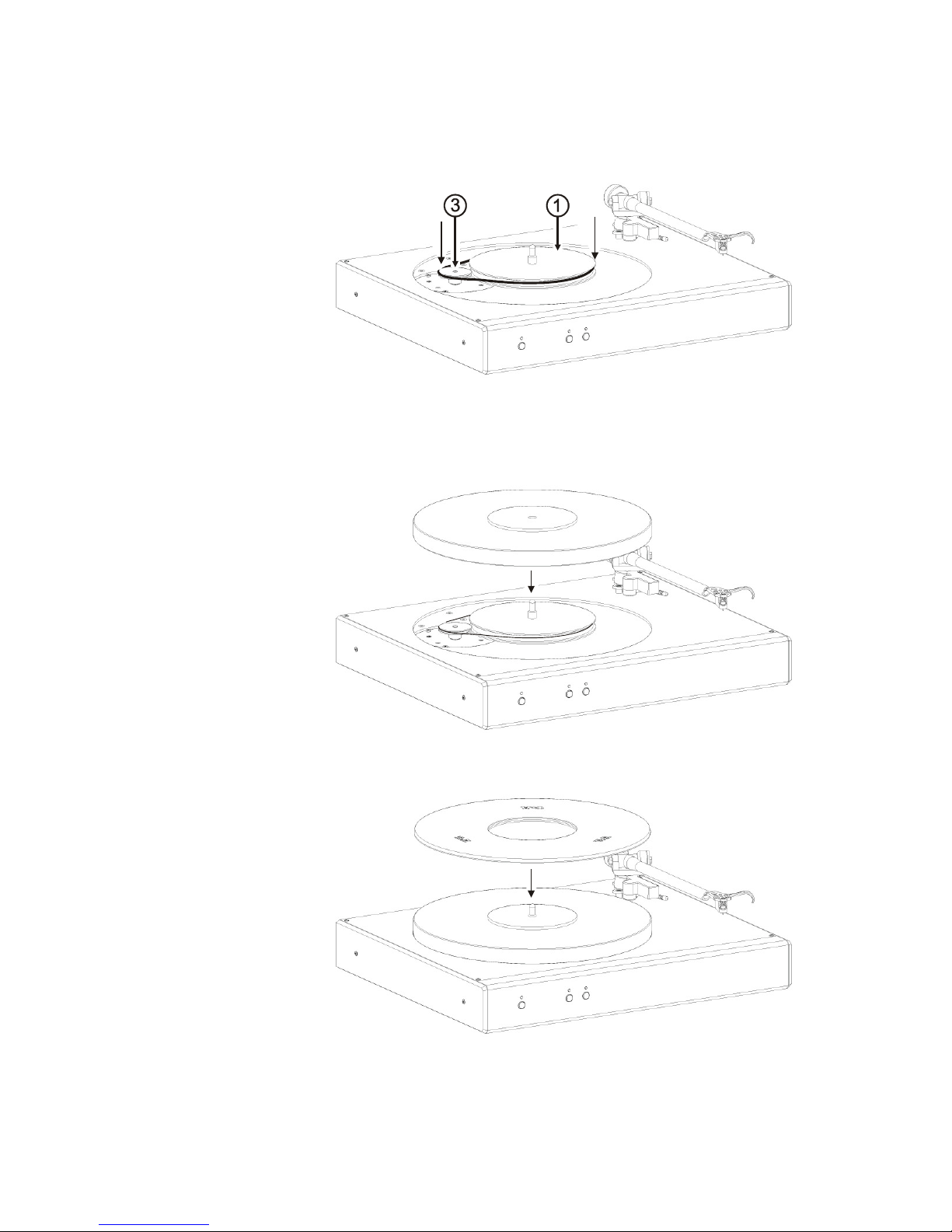

1. Ziehen Sie die Riemenscheibe (

) mitsamt der Plattentellerachse aus dem
Tellerlager.
2. Entfernen Sie die Transportsicherung (

).
3. Ölen Sie die Plattentellerachse / Lagerbuchse im Plattenteller mit der bei-
gefügten Ölspritze gut ein.
4. Setzen Sie die Plattentellerachse unter leichtem Drehen mit leichtem Druck
wieder in die Lagerbuchse ein. Dabei beachten Sie bitte, dass sich die
Achse im Lager nicht verkantet. Die Achse muss leicht in das Lager gleiten.
5. Drücken Sie die Riemenscheibe so weit wie möglich nach unten. Die
Riemenscheibe sinkt langsam auf der Lagerachse nach unten. Warten Sie,
bis er auf der Lagerspitze aufliegt.



Hinweis:
Aufgrund des extrem geringen Lagerspiels kann es einige Zeit dauern, bis alle
Luft aus dem Lager entwichen ist und sich die Achse ganz im Lager gesetzt
hat. Dieser Vorgang kann einige Zeit in Anspruch nehmen (bis zu 30 Min.).

12
6. Wenn die Riemenscheibe ihre Endlage erreicht hat, kontrollieren Sie bitte,
ob sich die Scheibe leicht von Hand drehen lässt.
7. Legen Sie den Treibriemen wie in der Abbildung gezeigt um das Teller-
antriebsrad (

) und die Riemenscheibe (

).
8. Setzen Sie den Plattenteller vorsichtig und senkrecht auf die Lagerachse
auf.
9. Legen Sie nun die Gummimatte auf den Plattenteller auf.

13
Montage des Gegengewichts und
Kontrolle der Tonarmeinstellungen
Tonarminfos Der TA 202 Tonarm ist ein Präzisionsinstrument, welches mit höchster
Genauigkeit gefertigt und justiert wurde. Um seine hervorragenden Abtast-
eigenschaften zu erhalten, sollten alle Teile des Tonarms äußerst vorsichtig
behandelt werden. Bei Einhaltung der folgenden Hinweise wird sich der Ton-
arm als ein zuverlässiges Produkt erweisen, das Ihnen für viele Jahre Musik-
genuss auf höchstem Niveau, kombiniert mit einfacher Handhabung garantiert.
Einstellung der Auflagekraft
Bei G 1260 R Modellen, die ohne das optional erhältliche Tonabnehmersystem
geliefert werden, installieren Sie bitte zuerst Ihr System und justieren Sie es wie
im Kapitel „Einbau und Ausrichtung eines Tonabnehmersystems“ beschrieben.
Bei G 1260 R Modellen, die ab Werk mit montiertem Tonabnehmersystem
geliefert werden, ist das System bereits korrekt justiert und optimal eingestellt.
Bei Auslieferung ist das Tonarmgegengewicht (

) vom Tonarm abgenommen,
um das empfindliche Tonarmlager zu schonen. Das Gegengewicht befindet
sich im Zubehör und muss vor Inbetriebnahme installiert und eingestellt
werden. Schrauben Sie dazu das Tonarmgewicht auf das hintere Ende des
Tonarms auf
Wenn der Arm am vorderen Ende nun nach unten hängt, drehen Sie das
Tonarmgewicht weiter nach hinten, steigt das vordere Ende des Arms auf,
drehen Sie das Tonarmgewicht weiter nach vorn. Bringen Sie auf diese Weise
das Gewicht in die Position, in der der Arm knapp über der Plattentellerebene
„schwebt“ und sich selbsttätig weder aufwärts- noch abwärts bewegt.
Nun kann die vom Hersteller Ihres Tonabnehmersystems empfohlene Auflage-
kraft durch Drehen des Tonarmgegengewichtes (

) eingestellt werden.
Drehen Sie hierzu das Gewicht in Richtung des Tonabnehmers. Eine halbe
Umdrehung entspricht 1 Gramm Auflagegewicht.


 Bei Modellen mit installiertem Ortofon 2M Bronze beträgt das empfohlene
Auflagegewicht 1,5 Gramm. Dies entspricht einer dreiviertel Umdrehung des
Tonarmgewichtes.



In der Regel empfiehlt sich eine Einstellung der Auflagekraft an der oberen
Grenze des vom Hersteller des Systems genannten Bereiches.
Einstellung der
Antiskatingkraft
Die Antiskatingkraft wird mit dem Schieberegler 

an der Tonarmbasis einge-
stellt. Die Markierungen der Skala an diesem Regler korrespondieren mit der
Auflagekraft des Tonabnehmersystems in Gramm.
Wenn Sie z. B. eine Auflagekraft von 1,5 g eingestellt haben, stellen Sie den
Schieberegler bitte ebenfalls auf einen Wert von 1,5 ein.
Einstellelemente des Tonarms

14
Einbau und Ausrichtung eines
Tonabnehmersystems
Einbau
Tonabnehmersystem
Befestigen Sie das Tonabnehmersystem (

) mit geeigneten Schrauben (

)
und Muttern (

) in den Langlöchern am vorderen Ende des Tonarms (

).
Stecken Sie die aus dem Arm ragenden Kabel an den Anschlussstiften des
Tonabnehmersystems gemäß folgender Tabelle auf.
Blau Masse – linker Kanal
Weiß Signal – linker Kanal
Grün Masse – rechter Kanal
Rot Signal – rechter Kanal
Ausrichtung
Tonabnehmersystem
Vorbemerkung
Mit der genauen Justage des Tonabnehmersystems soll erreicht werden, dass
der horizontale Spurfehlwinkel klein bleibt. Hierzu gibt es verschiedene
Optimierungsansätze. Die Firma REGA empfiehlt für den Tonarm des
G 1260 R eine Optimierung, die besonderen Wert auf gute Abtastung im
inneren Bereich der Platte legt. Eine andere, weit verbreitete Tonabnehmer-
einstellung ist die nach Baerwald, die den maximalen Fehlwinkel über die
gesamte Platte möglichst gering hält. Im Diagramm ist der Spurfehlwinkel für
beide Einstellungen angegeben. Einstellschablonen für beide Optimierungen
sind im Zubehör des G 1260 R enthalten.
Justierung nach Baerwald /
Adjustment according to Baerwald /


Justierung nach REGA
Adjustment according to REGA
R
e
l
a
t
i
v
e
r
S
p
u
r
f
e
h
l
w
i
n
k
e
l
Relative tracking angle error
Plattenradius / Disc radius
Auslaufrille
Run-out groove
Abspielbereich nach IEC
Playing area according to IEC



Hinweis:
Plattenspieler sind ab Werk nach der Baerwald-Schablone eingestellt, die
wir für LPs am Besten geeignet halten. Bei dieser Einstellung ist das Tonab-
nehmersystem nicht parallel zur Mittellinie des Tonarmkopfes ausgerichtet. Die
Einstellung nach der Rega Schablone empfehlen wir, wenn häufig Singles
abgespielt werden sollen.

15
Durchführung der Justage
Legen Sie die gewünschte Rega oder / Baerwald Schablone aus dem Zu-
behör des G 1260 R so auf den Plattenteller auf, dass die Plattentellerachse
durch das Loch in der Schablone greift. Lösen Sie die Schrauben des Tonab-
nehmersystems ein wenig, so dass Sie das System in den Langlöchern des
Arms bewegen können. Schwenken Sie den Tonarm über das Linienmuster auf
der Schablone und richten Sie das Tonabnehmersystem wie auf der Schablone
dargestellt aus. Ziehen Sie dann die Halteschrauben des Systems fest an.



Hinweis:
Zur genauen Ausrichtung eignet sich als Hilfsmittel eine Bleistiftmine, die mit
einem Stück Klebeband an der Stirnfläche des Tonabnehmersystems befestigt
wird.

16
Sicherheitshinweise
Alle in diesem Gerät verwendeten Bauteile entsprechen den geltenden
deutschen und europäischen Sicherheitsnormen und -standards.
Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion,
sowie die vollautomatische, rechnergesteuerte Endkontrolle eines jeden
Gerätes gewährleisten die hohe Produktqualität und die Einhaltung aller
Spezifikationen.
Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung
vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicher-
heitshinweise genau befolgen.
Aufstellung Das Gerät ist so aufzustellen, dass eine Berührung sämtlicher Geräte-
anschlüsse (insbesondere durch Kinder) ausgeschlossen ist. Die Hinweise und
Angaben im Kapitel 'Aufstellung und Verkabelung'sind unbedingt zu
beachten.
Stromversorgung Die für das Gerät erforderliche Stromversorgung ist dem Aufdruck an der Netz-
gerätebuchse zu entnehmen. An andere Stromversorgungen darf das Gerät
nicht angeschlossen werden. Bei längerer Nichtbenutzung sollte der Netz-
stecker des Gerätes aus der Steckdose gezogen werden.
Netzkabel / Netzstecker Netzkabel müssen so verlegt werden, dass keine Gefahr der Beschädigung
(z. B. durch Trittbelastung oder durch Möbelstücke) besteht. Besondere Vor-
sicht ist dabei an den Steckern, Verteilern und an den Anschlussstellen des
Gerätes geboten.
Abziehen des Netzsteckers trennt das Gerät bei Wartung oder Servicearbeiten
vom Netz. Bitte achten Sie darauf, dass der Stecker ohne Schwierigkeiten zu-
gänglich und benutzbar ist.
Geräteöffnungen Durch die Lüftungsschlitze dürfen keine Flüssigkeiten oder Fremdkörper in das
Gerät gelangen. Im Inneren führt das Gerät Netzspannung, es besteht die
Gefahr eines tödlichen elektrischen Schlages. Auf den Netzstecker darf keine
übermäßige Krafteinwirkung ausgeübt werden.
Schützen Sie das Gerät vor Tropf- und Spritzwasser und stellen Sie keine
Blumenvasen oder andere Gefäße mit Flüssigkeiten auf das Gerät.
Aufsichtspflicht Wie alle Elektrogeräte so sollte auch dieses Gerät nicht unbeaufsichtigt betrieben
werden. Es ist darauf zu achten, dass es für kleine Kinder unerreichbar ist.
Reparatur und
Beschädigung
Das Gerät darf nur vom qualifizierten Fachmann geöffnet werden. Reparaturen
und das Auswechseln von Sicherungen sind von einer autorisierten
Fachwerkstatt durchzuführen. Außer den in der Betriebsanleitung be-
schriebenen Handgriffen dürfen vom Benutzer keinerlei Arbeiten am Gerät
vorgenommen werden.
Bei Beschädigungen oder bei Verdacht auf eine nicht ordnungsgemäße Funktion
des Gerätes sollte sofort der Netzstecker gezogen und das Gerät zur Über-
prüfung in eine autorisierte Fachwerkstatt gegeben werden.
Überspannung Überspannungen im Stromversorgungsnetz, dem Kabelnetz oder auf Antennen-
anlagen, wie sie z. B. bei Gewittern (Blitzschlag) oder statischen Entladungen
auftreten können, stellen eine Gefährdung für das Gerät dar.
Spezielle Vorschaltgeräte, wie Überspannungsprotektoren oder die
'Power Bar' Netzanschlussleiste, bieten einen gewissen Schutz vor
Gerätebeschädigungen aus o. g. Gründen.
Eine absolute Sicherheit vor Beschädigung durch Überspannungen kann aber
nur eine vollständige Trennung des Gerätes vom Netz und den Antennen-
anlagen gewährleisten.
Ziehen Sie zur Trennung sämtliche Netz- und Antennenstecker Ihrer HiFi
Anlage bei Überspannungsgefahr (z. B. bei heraufziehenden Gewittern) aus
den Steckdosen.
Sämtliche Netzversorgungs- und Antennenanlagen, an die das Gerät ange-
schlossen wird, müssen den geltenden Bestimmungen entsprechen und fach-
gerecht von einem zugelassenen Installationsbetrieb ausgeführt sein.






Viele Versicherungsgesellschaften bieten im Rahmen der Hausratversicherung
eine Blitzschutzversicherung für Elektrogeräte an.

17
Bestimmungsgemäßer
Gebrauch
Das Gerät ist ausschließlich zur Ton- und / oder Bildwiedergabe im Heim-
bereich in trockenen Räumen unter Berücksichtigung aller in dieser Anleitung
gemachten Angaben bestimmt.
Bei allen anderen Einsatzzwecken, insbesondere in medizinischen oder
sicherheitsrelevanten Bereichen, ist vorher die Zulassung und Eignung des
Gerätes für diesen Einsatz mit dem Hersteller abzuklären und schriftlich
genehmigen zu lassen.
Geräte mit Rundfunk- oder Fernsehempfangsteilen dürfen im Rahmen der
gültigen 'Allgemeingenehmigung für Ton- und Fernseh- Rundfunk-
empfänger', veröffentlicht im Amtsblatt des Bundesministers für Post und
Telekommunikation, in der Bundesrepublik Deutschland betrieben werden.
Mit dem Gerät dürfen nur Aussendungen empfangen oder wiedergegeben
werden, die für die Allgemeinheit bestimmt sind. Der Empfang oder die
Wiedergabe anderer Aussendungen (z. B. des Polizei- oder Mobilfunks) ist
nicht gestattet.
Gerätezulassung und
Konformität mit EG-
Richtlinien
Das Gerät entspricht im Originalzustand allen derzeit gültigen deutschen und
europäischen Vorschriften. Es ist zum bestimmungsgemäßen Gebrauch in der
EG zugelassen.
Durch das am Gerät befindliche Zeichen erklärt die Konformität mit
den EG-Richtlinien 2006/95/EG und 2004/108/EG und den daraus abgeleiteten
nationalen Gesetzen.
Die unveränderte, unverfälschte Werksseriennummer muss außen am Gerät
vorhanden und gut lesbar sein! Die Seriennummer ist Bestandteil unserer
Konformitätserklärung und damit der Betriebszulassung des Gerätes!
Seriennummern am Gerät und in den originalen Begleitpapieren (ins-
besondere den Kontroll- und Garantiezertifikaten) dürfen nicht entfernt oder
verändert werden und müssen übereinstimmen.
Bei Verstoß gegen diese Bestimmungen gilt die Konformitätszusage von
als widerrufen und ein Betrieb des Gerätes innerhalb der EG ist untersagt
und aufgrund geltender EG und nationaler Gesetze unter Strafandrohung
verboten.
Durch Umbauten am Gerät oder durch Reparaturen oder sonstige Eingriffe von
nicht von autorisierten Werkstätten oder sonstigen Dritten verliert das
Gerät seine Zulassung und Betriebserlaubnis.
An das Gerät dürfen nur original Zubehörteile oder solche Zusatzgeräte
angeschlossen werden, die ihrerseits zugelassen sind und allen geltenden
gesetzlichen Vorschriften genügen.
Auch mit Zusatzgeräten oder als Teil einer Anlage darf das Gerät nur zu den im
Abschnitt 'Bestimmungsgemäßer Gebrauch'genannten Anwendungen
eingesetzt werden.
Entsorgung des Gerätes

Für die spätere Entsorgung dieses Produkts stehen örtliche Sammelstellen für
Elektroschrott zur Verfügung.

18
Der G 1260 R PHONO Vorverstärker (optional)
Der G 1260 R kann mit einem optionalen Phono-Vorverstärker ausgerüstet
werden. Sofern werksseitig Phonovorverstärker und Tonabnehmersystem
installiert sind, sind diese bereits werksseitig optimal eingestellt. Die in diesem
Kapitel beschriebenen Einstellungen brauchen in diesem Falle nicht durchge-
führt werden.
Im Falle, dass ein fremdes Tonabnehmersystem montiert wird, kann der Vor-
verstärker über Codierschalter, die über Öffnungen im Bodenblech zugänglich
sind, an das jeweilige System angepasst werden. Die Lage der Codierschalter
geht aus der nachfolgenden Abbildung hervor.






Der Phonovorverstärker ist in einer Variante für MM oder für MC Tonabnehmer
erhältlich. Für beide Versionen sind die jeweiligen Einstellwerte weiter unten in
getrennten Tabellen angegeben.
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
VORN
FRONT
S2 S52
S51S1
HINTEN
REAR
BODENBLECH
BOTTOM COVER
Eingangsimpedanz /
Eingangskapazität
Input Impedance /
Capacitance
Empfindlichkeit
Sensitivity
Abb.1: G 1260 R Ansicht von unten

19
Einstellungen der Codierschalter
Die einstellbaren Werte für Eingangsimpedanz und Eingangsempfindlichkeit können aus den
folgenden Tabellen entnommen werden.
Vorverstärker PH-G10 MM
Schalterstellung Eingangskapazität
(Schalter S51, S1)
Empfindlichkeit
(Schalter S52, S2)
1 2 3 4
OFF
OFF
OFF
OFF
... 100 pF
> 10 mV
OFF
OFF
OFF
ON
101 pF ... 120 pF
6 mV ... 10 mV
OFF
OFF
ON
OFF
121 pF ... 140 pF
3.5 mV ... 6 mV
OFF
OFF
ON
ON
141 pF ... 170 pF
OFF
ON
OFF
OFF
171 pF ... 200 pF 2 mV ... 3.5 mV
OFF
ON
OFF
ON
201 pF ... 220 pF
OFF
ON
ON
OFF
221 pF ... 240 pF
OFF
ON
ON
ON
241 pF ... 270 pF
ON
OFF
OFF
OFF
271 pF ... 320 pF 1 ... 2 mV
ON
OFF
OFF
ON
321 pF ... 340 pF
ON
OFF
ON
OFF
341 pF ... 360 pF
ON
OFF
ON
ON
361 pF ... 380 pF
ON
ON
OFF
OFF
381 pF ... 420 pF
ON
ON
OFF
ON
421 pF ... 440 pF
ON
ON
ON
OFF
441 pF ... 460 pF
ON
ON
ON
ON
461 pF ... 500 pF
= empfohlene Einstellungen für Ortofon 2M Bronze
Vorverstärker PH-G10 MC
Schalterstellung Eingangsimpedanz
(Schalter S51, S1)
Empfindlichkeit
(Schalter S52, S2)
1 2 3 4
OFF
OFF
OFF
OFF
450 Ω... 650 Ω
> 2000 µV
OFF
OFF
OFF
ON
200 Ω... 449 Ω1200 µV ... 2000 µV
OFF
OFF
ON
OFF
130 Ω... 199 Ω
800 µV ... 1200 µV
OFF
OFF
ON
ON
85 Ω... 129 Ω
600 µV ... 800 µV
OFF
ON
OFF
OFF
50 Ω... 84 Ω
400 µV ... 600 µV
OFF
ON
OFF
ON
OFF
ON
ON
OFF
30 Ω... 49 Ω300 µV ... 400 µV
OFF
ON
ON
ON
ON
OFF
OFF
OFF
20 Ω... 29 Ω200 µV ... 300 µV
ON
OFF
OFF
ON
ON
OFF
ON
OFF
ON
OFF
ON
ON
ON
ON
OFF
OFF
16 Ω... 19 Ω160 µV ... 200 µV
ON
ON
OFF
ON
ON
ON
ON
OFF
ON
ON
ON
ON
... 15 Ω100 µV ... 160 µV

20
Betriebsstörungen
Viele Betriebsstörungen haben eine einfache Ursache, die sich leicht beheben lässt. Im folgenden Abschnitt sind einige
mögliche Störungen sowie Maßnahmen zu deren Behebung aufgeführt. Sollte sich eine aufgetretene Störung durch
diese Hinweise nicht beheben lassen, so ziehen Sie bitte umgehend den Netzstecker und wenden sich an eine -
Fachwerkstatt.
Gerät schaltet nicht ein
(Leuchtdiode bleibt dunkel).
Ursache:
Netzkabel nicht richtig angeschlossen.
Abhilfe:
Überprüfen und fest einstecken.
Wiedergabe hat
Tonschwankungen.
Ursache 1:
Lager nicht ausreichend geölt.
Hilfe:
Lager ölen, siehe Kapitel 'Montage des Plattentellers'.
Ursache 2:
Treibriemen verbraucht oder verschlissen.
Hilfe:
Treibriemen ersetzen.
Ursache 3:
Treibriemen verölt.
Hilfe:
Treibriemen und Antriebsräder bzw. Plattenteller mit Spiritus getränktem
Lappen reinigen.
Achtung:
Dabei darf kein Spiritus auf die Acrylteile gelangen, da diese sonst reißen
können.
Siehe auch Kapitel 'Pflege des Gerätes'.
Brumm-Störungen
Ursache:
G 1260 R oder angeschlossenes Gerät hat keinen Erdanschluss.
Abhilfe:
Stellen Sie eine zusätzliche Chassis-Verbindung mittels Massekabel her
(G 1260 R GND-Erdungsklemme zur Erdungsklemme des angeschlossenen
Gerätes).
