Owner’s Manual
1
Copper Bus Grounding Bar
Models: SRGROUND, SRGROUND25
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR®
surge protector in our monthly drawing!
tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2020 Tripp Lite. All rights reserved.
Español 6 • Français 11

2
Important Safety Instructions
SAVE THESE INSTRUCTIONS
This manual contains instructions and warnings that must be followed during the installation and operation of this product. Failure to comply
may invalidate the warranty.
• The instructions in this manual are for common rack and rack enclosure types and may not be appropriate for all mounting applications.
You must determine the fitness of hardware and procedures before mounting.
• Use of this equipment in life support applications where failure of this equipment can reasonably be expected to cause the failure of the life
support equipment or to significantly affect its safety or effectiveness is not recommended.
Introduction
The SRGROUND and SRGROUND25 grounding bar are comprised of a thin strip of copper that attaches to standard EIA-310-D rack enclosures
or open frame racks to provide convenient ground contact for standard rack-mount equipment. The SRGROUND fits into 42U or 48U racks or
enclosures. The SRGROUND25 fits into standard 24U or 25U racks or enclosures.

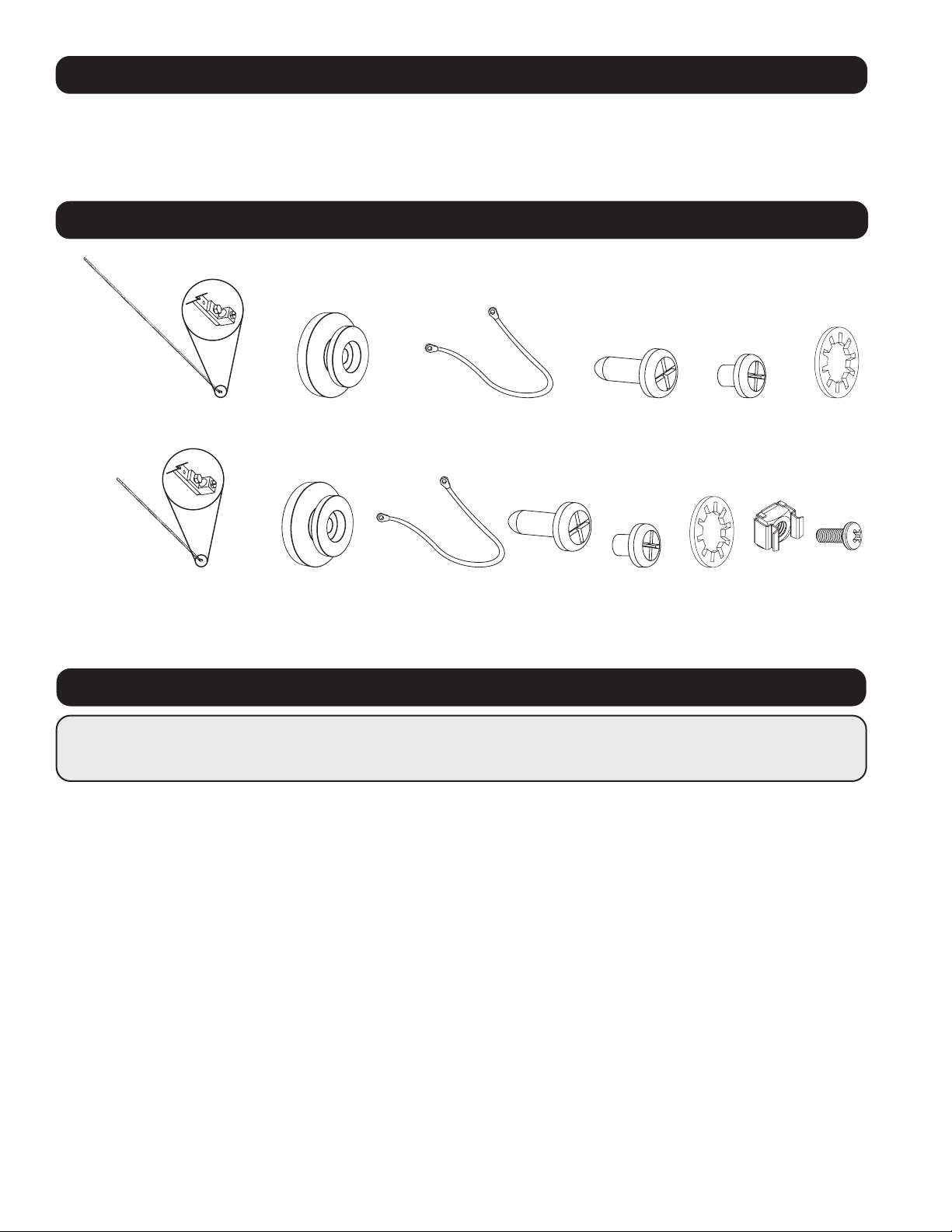

Parts List
45” (1.1 m) Grounding Bar
(with attached grounding lug)
Mounting Buttons
(x2)
Grounding Straps
(x13)
M4 Self
Tapping
Screws (x2)
M4 Screws
(x13)
Washers
(x13)
Cage
Nuts
(x2)
M6x12
Screws
(x2)
7’ (2.1 m) Grounding Bar
(with attached grounding lug)
Mounting Buttons
(x3)
Grounding Straps
(x21)
M4 Self-Tapping
Screws (x3)
M4 Screws
(x21)
Washers
(x21)
SRGROUNDSRGROUND25

1
FACILITY GROUND
2
4
42U
3

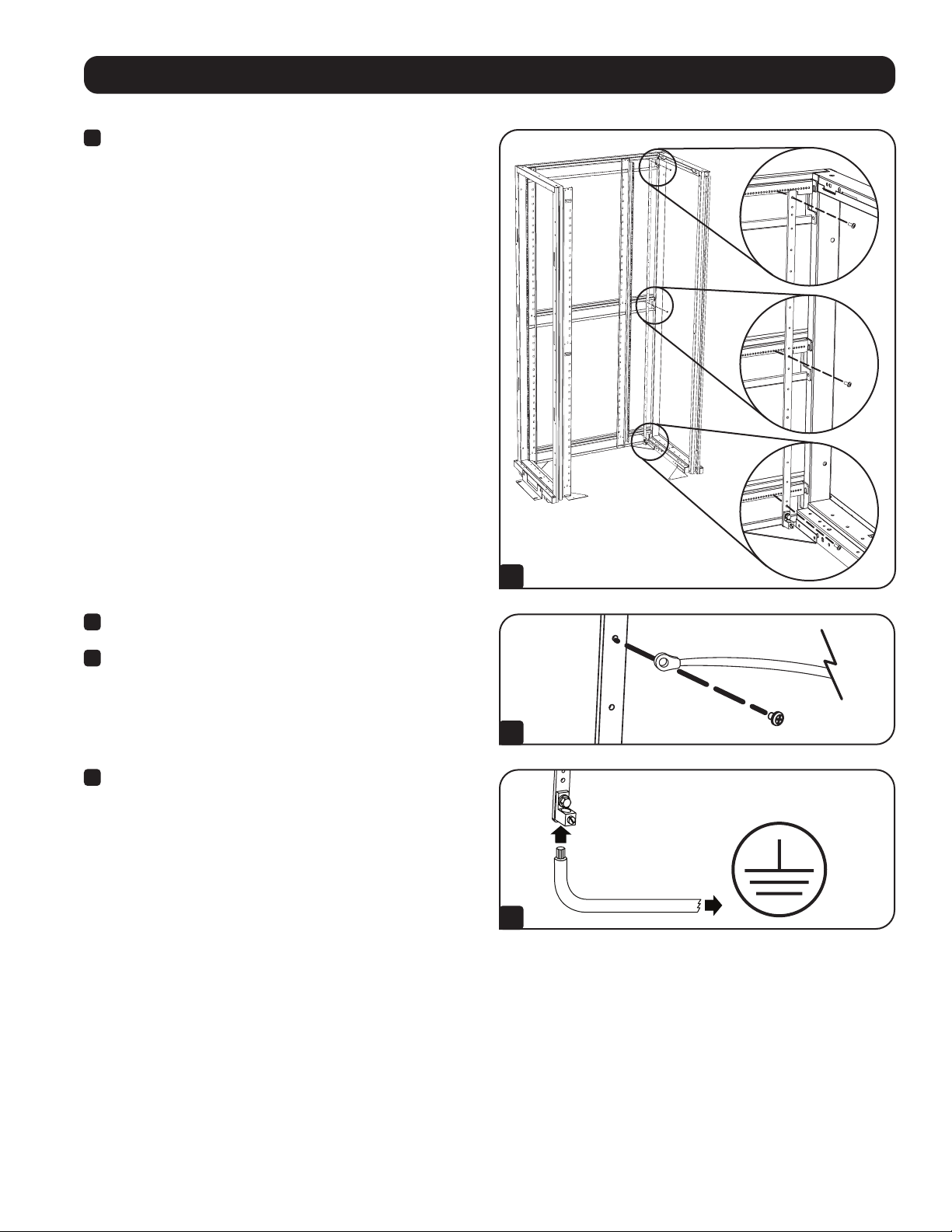

Installation
Rack Enclosures
1For a 42U enclosure, such as Tripp Lite’s SR42UB, attach the
SRGROUND to the 3 indexed horizontal beams at the top, middle
and bottom of the enclosure. The included M4 Self-Tapping
Screws will go through the three clearance holes (non-threaded)
on the bar, and then into the beams of the rack enclosure.
For a 48U enclosure, such as Tripp Lite’s SR48UB, attach the
SRGROUND to the top and middle horizontal beams only, as the
bar will not reach all the way down to the bottom beam.
For a 25U enclosure, such as Tripp Lite’s SR25UB, attach the
SRGROUND25 to the 2 indexed horizontal beams at the top
and bottom of the enclosure, using the top and second from
the bottom holes. The included M4 Self-Tapping Screws will go
through the two clearance holes (non-threaded) on the bar, then
into the beams of the rack enclosure.
For a 24U enclosure, such as Tripp Lite’s SR24UB, attach
the SRGROUND25 to cage nuts installed in the top and bottom
horizontal rails of the enclosure using the top and bottom holes
of the SRGROUND25.
Note: The instructions above are specific for mounting in Tripp Lite SR42UB,
SR48UB, SR24UB or SR25UB SmartRack™ Enclosures. Mounting in other
enclosure brands is possible, but will vary depending upon the application.
Several holes are provided along the grounding bar that will allow for a workable
installation into any brand’s rack configuration.
Note: Placement will vary and depend on your particular rack configuration. It is
recommended to measure the distance between the bar and your equipment to
accommodate the length of the Grounding Straps. Once the length you need has
been determined, attach the bar in the appropriate holes in the horizontal beams.
2Attach one end of the Grounding Strap to the bar using the
included M4 screws and washers.
3Attach the other end of the Grounding Strap to the grounding
provision on the intended equipment.
4Finally, attach your facility’s system ground to the grounding lug at
the bottom of the bar. The lug can accommodate 2/0-14AWG wires. FACILITY GROUND

1a
SRGROUND25
1b
SRGROUND25
SRGROUND
2
4
Installation
2-Post and 4-Post Open Frame Racks
1a SRGROUND – Attach the 3 Mounting Buttons to the bar
in the following holes:
Button 1: Three holes from the TOP of the bar
Button 2: Eleven holes from the TOP of the bar
Button 3: Five holes from the BOTTOM of the bar
1b SRGROUND25 – Attach the 2 Mounting Buttons to the bar
in the following holes:
Button 1: Four holes from the TOP of the bar
Button 2: Four holes from the BOTTOM of the bar
SRGROUND
2Attach the bar to the outside frame of the rack by simply inserting
the Mounting Buttons into the mounting button holes and
snapping them down into place.

3
FACILITY GROUND
4
5
WARRANTY REGISTRATION
Visit tripplite.com/warranty today to register the warranty for your new Tripp Lite product. You’ll be automatically entered into a drawing for a
chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Tripp Lite follows a policy of continuous improvement. Product specifications are subject to change without notice.
4Finally, attach your facility’s system ground to the grounding lug at
the bottom of the bar. The lug can accommodate 2/0-14AWG wires.
3Attach one end of the Grounding Strap to the bar using the
included M4 screws and washers. Next, attach the other end of
the Grounding Strap to the grounding provision on the intended
equipment.
Note: The instructions above are specific for mounting in Tripp Lite Open Frame
Racks. Mounting in other rack brands is possible, but will vary depending upon the
application. Several holes are provided along the grounding bar that will allow for a
workable installation into any brand’s rack configuration.
Installation
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
20-01-184 93-2935_RevB

Manual del Propietario
6
Barra de Bus de Cobre para
Conexión a Tierra
Modelos: SRGROUND, SRGROUND25
1111 W. 35th Street, Chicago, IL 60609 EE UU • tripplite.com/support
Copyright © 2020 Tripp Lite. Todos los derechos reservados.
English 1 • Français 11

7
Instrucciones de Seguridad Importantes
CONSERVE ESTAS INSTRUCCIONES
Este manual contiene instrucciones y advertencias que deben observarse durante la instalación y operación de este producto. El
incumplimiento puede invalidar la garantía.
• Las instrucciones en este manual son para tipos comunes de racks y gabinetes y es posible que no sean adecuadas para todas las
aplicaciones de instalación.
Debe determinar la idoneidad de los accesorios y los procedimientos antes de instalar.
• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este
equipo provoque la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.
Introducción
La Barra de Conexión a Tierra SRGROUND y SRGROUND25 está compuesta por una barra delgada de cobre que se acopla a gabinetes o Racks
de marco abierto estándar EIA-310-D para proporcionar un conveniente contacto a tierra para equipo estándar para instalación en rack. El
SRGROUND se adapta a racks o gabinetes de 42U o 48U. El SRGROUND25 se adapta a racks o gabinetes estándar de 24U o 25U.

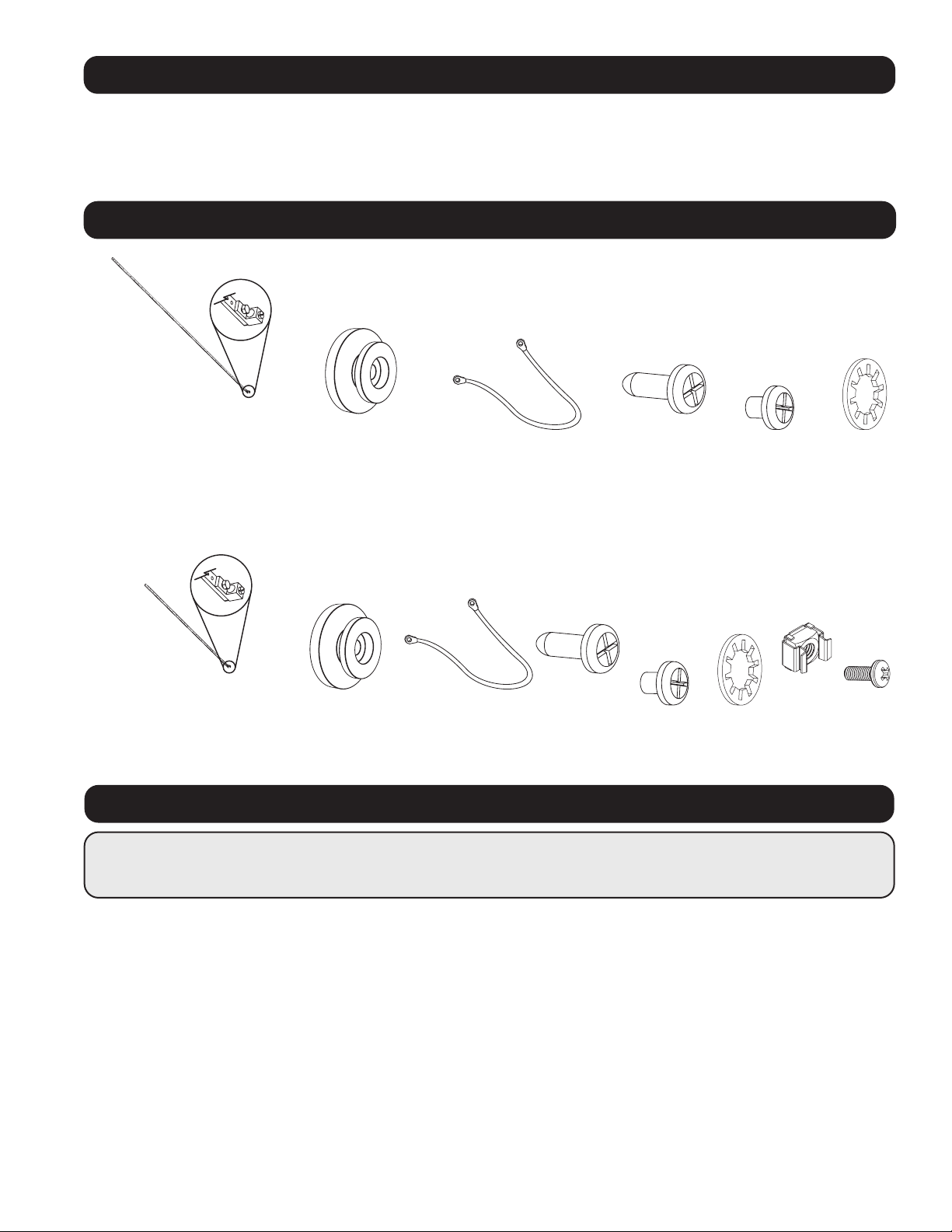

Lista de Partes
Barra de Conexión a Tierra de
1.1 m [45"]
(con poste de conexión a
tierra acoplado)
Botones de
Instalación
(x2)
Cintas de Conexión
a Tierra
(x13)
Tornillos
Autorroscantes
M4
(x2)
Tornillos M4
(x13)
Arandelas
(x13)
Tuercas
de
Fijación
(x2)
Tornillos
M6x12
(x2)
Barra de Conexión a Tierra de
2.1 m [7 pies]
(con poste de conexión a tierra
acoplado)
Botones
de Instalación
(x3)
Cintas de Conexión a Tierra
(x21)
Tornillos
Autorroscantes M4
(x3)
Tornillos M4
(x21)
Arandelas
(x21)
SRGROUNDSRGROUND25

1
FACILITY GROUND
2
4
42U
8
Instalación
Gabinetes
1Para un gabinete de 42U, como el SR42UB de Tripp Lite, fije
el SRGROUND a las 3 vigas horizontales indexadas en la parte
superior, media e inferior del gabinete. Los tornillos autorroscantes
M4 incluidos pasarán por los tres orificios de paso (no roscados)
en la barra y después dentro de las vigas del gabinete.
Para un gabinete de 48U, como el SR48UB de Tripp Lite, fije el
SRGROUND solamente a las vigas horizontales superior y media,
ya que la barra no llegará hasta la viga inferior.
Para un gabinete de 25U, como el SR25UB de Tripp Lite, fije el
SRGROUND25 a las 2 vigas horizontales indexadas en la parte
superior e inferior del gabinete, usando la parte superior y la
segunda desde los orificios inferiores. Los tornillos autorroscantes
M4 incluidos pasarán por los dos orificios de paso (no roscados)
en la barra y después dentro de las vigas del gabinete.
Para un gabinete de 24U, como el SR24UB de Tripp Lite, fije
el SRGROUND25 a las tuercas de fijación instaladas en los rieles
horizontales superior e inferior del gabinete usando los orificios
superior e inferior del SRGROUND25.
Nota: Las instrucciones anteriores son específicas para instalación en gabinetes
Smartrack™ SR42UB, SR48UB, SR24UB o SR25UB de Tripp Lite. La instalación
en otras marcas de gabinetes es posible, pero variará dependiendo de la
aplicación. Se proporcionan varios orificios a lo largo de la barra de conexión a
tierra que permitirán una instalación operable en un configuración de rack de
cualquier marca.
Nota: La colocación variará y dependerá de la configuración de su rack en
particular. Se recomienda medir la distancia entre la barra y su equipo para
acomodar la longitud de las cintas de conexión a tierra. Una vez determinada
la longitud que necesita, fije la barra en los orificios apropiados en las vigas
horizontales.
2Coloque un extremo de la cinta de conexión a tierra en la barra
usando los tornillos M4 y arandelas incluidos.
3Fije el otro extremo de la cinta de conexión a tierra a la provisión
de conexión a tierra en el equipo previsto.
4Por último, conecte la conexión a tierra del sistema de su
instalación a la terminal de conexión a tierra en la parte inferior de
la barra. La zapata puede acomodar cables 2/0-14 AWG.
CONEXIÓN A TIERRA DE
LA INSTALACIÓN

1a
SRGROUND25
1b
SRGROUND25
SRGROUND
2
9

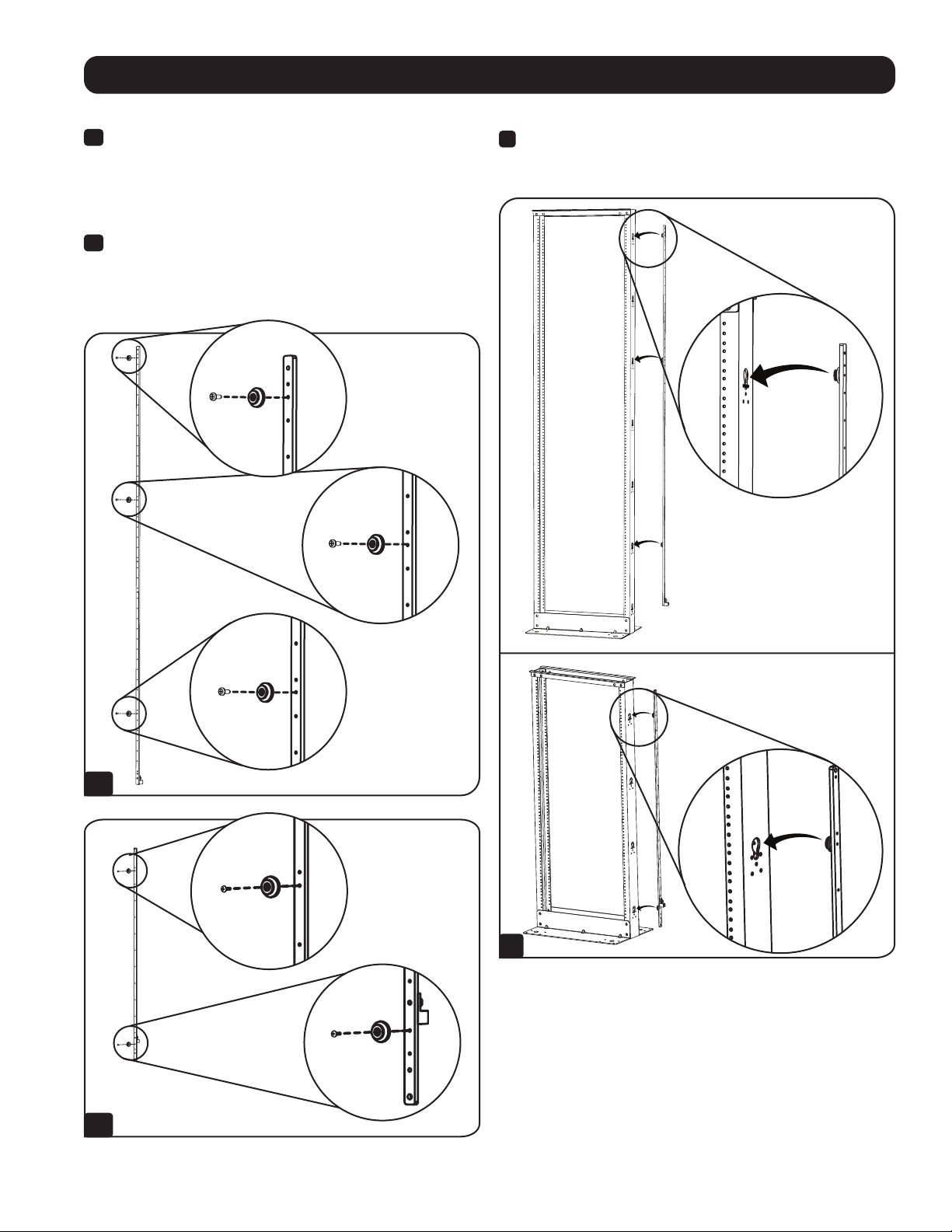

Instalación
Racks de Bastidor Abierto de 2 Postes y 4 Postes
1a SRGROUND – Fije los 3 botones de instalación a la barra
en los siguientes orificios:
Botón 1: Tres orificios desde la PARTE SUPERIOR de la barra
Botón 2: Once orificios desde la PARTE SUPERIOR de la barra
Botón 3: Cinco orificios desde la PARTE INFERIOR de la barra
1b SRGROUND25 – Fije los 2 botones de instalación a la barra
en los siguientes orificios:
Botón 1: Cuatro orificios desde la PARTE SUPERIOR de la barra
Botón 2: Cuatro orificios desde la PARTE INFERIOR de la barra
SRGROUND
2Fije la barra al bastidor externo del rack insertando simplemente
los botones de instalación en los orificios para botón de
instalación y encajándolos a presión en su sitio.

3
FACILITY GROUND
4
10
4Por último, conecte la conexión a tierra del sistema de su
instalación a la terminal de conexión a tierra en la parte inferior de
la barra. La zapata puede acomodar cables 2/0-14 AWG.
3Coloque un extremo de la cinta de conexión a tierra en la barra
usando los tornillos M4 y arandelas incluidos. A continuación, fije
el otro extremo de la cinta de conexión a tierra a la provisión de
conexión a tierra en el equipo previsto.
Nota: Las instrucciones anteriores son específicas para instalación en racks de
bastidor abierto de Tripp Lite. La instalación en otras marcas de racks es posible,
pero variará dependiendo de la aplicación. Se proporcionan varios orificios a lo
largo de la barra de conexión a tierra que permitirán una instalación operable en un
configuración de rack de cualquier marca.
Instalación
CONEXIÓN A TIERRA DE
LA INSTALACIÓN
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
20-01-184 93-2935_RevB

Manuel de l'utilisateur
11
Barre de mise à la terre du
bus en cuivre
Modèles : SRGROUND, SRGROUND25
1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support
Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.
English 1 • Español 6

12
Consignes de sécurité importantes
CONSERVER CES INSTRUCTIONS
Ce manuel contient des instructions et des avertissements qui doivent être suivis lors de l'installation et du fonctionnement de ce produit.
Le non-respect de ces consignes peut annuler la garantie.
• Les procédures décrites dans ce manuel visent les types communs de bâtis et d'enceintes pour bâti; elles peuvent ne pas convenir à toutes
les applications de montage.
L'utilisateur doit déterminer l'aptitude de la quincaillerie et des procédures avant le montage.
• Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute
vraisemblance, entraîner la défaillance de l’appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.
Introduction
Les barres de mise à la terre SRGROUND et SRGROUND25 sont constituées d'une mince bande de cuivre qui se fixe aux boîtiers pour bâti
standard EIA-310-D ou aux bâtis à cadre ouvert pour fournir un contact de mise à la terre pratique à l'équipement pour montage en bâti
standard. Le SRGROUND entre dans les bâtis ou les boîtiers 42U ou 48U. Le SRGROUND25 entre dans les bâtis ou les boîtiers 24U ou 25U
standard.
Liste des pièces
Barre de mise à la terre de
1,1 m (45 po)
(avec patte de mise
à la terre en place)
Boutons de
montage
(x2)
Rubans de mise à
la terre
(x13)
Vis
autotaraudeuses
M4 (x2)
Vis M4
(x13)
Rondelles
(x13)
Écrous
à cage
(x2)
Vis
M6x12
(x2)
Barre de mise à la terre de
2,1 m (7 pi)
(avec patte de mise
à la terre en place)
Boutons de montage
(x3)
Sangles de mise à la terre
(x21)
Vis autotaraudeuses
M4 (x3)
Vis M4
(x21)
Rondelles
(x21)
SRGROUNDSRGROUND25

1
FACILITY GROUND
2
4
42 U
13
Installation
Boîtiers pour bâti
1Pour un boîtier 42U, comme le SR42UB de Tripp Lite, fixer le
SRGROUND aux 3 montants horizontaux indexés au-dessus, au
milieu et dans le bas du boîtier. Les vis autotaraudeuses M4
incluses passeront dans les trois trous de passage (non filetés) sur
la barre, puis dans les montants du boîtier pour bâti.
Pour un boîtier 48U, comme le SR48UB de Tripp Lite, fixer le
SRGROUND aux montants du dessus et du milieu uniquement, car
la barre ne se rendra pas jusqu'en bas au niveau du montant du
bas.
Pour un boîtier 25U, comme le SR25UB de Tripp Lite, fixer
le SRGROUND25 aux 3 montants horizontaux indexés sur le
dessus et dans le bas du boîtier en utilisant le trou du haut et le
second trou à partir du bas. Les vis autotaraudeuses M4 incluses
passeront dans les deux trous de passage (non filetés) sur la
barre, puis dans les montants du boîtier pour bâti.
Pour un boîtier 24U, comme le SR24UB de Tripp Lite, fixer
le SRGROUND25 aux écrous à cage sur les rails horizontaux
supérieur et inférieur du boîtier en utilisant les trous supérieur et
inférieur
du SRGROUND25.
Remarque : Les instructions ci-dessus sont spécifiques au montage dans les
boîtiers SmartRack™ SR42UB, SR48UB, SR24UB ou SR25UB de Tripp Lite.
Le montage dans un boîtier d'une autre marque est possible, mais variera en
fonction de l'application. Plusieurs trous sont fournis le long de la barre de mise
à la terre pour permettre une installation fonctionnelle dans une configuration
en bâti peu importe la marque.
Remarque : Le placement peut varier et dépend de la configuration en bâti
particulière. Il est recommandé de mesurer la distance entre la barre et
l'équipement pour tenir compte de la longueur des rubans de mise à la terre.
Après avoir déterminé la longueur nécessaire, fixer la barre dans les trous
appropriés sur les montants horizontaux.
2Fixer une extrémité du ruban de mise à la terre à la barre en
utilisant les vis M4 et les rondelles incluses.
3Fixer l'autre extrémité du ruban de mise à la terre à la mise à la
terre sur l'équipement prévu.
4Finalement, fixer la mise à la terre du système de l'installation à
la patte de mise à la terre dans le bas de la barre. La patte peut
accueillir des fils 2/0-14AWG.
MISE À LA TERRE DE
L'INSTALLATION

SRGROUND25
SRGROUND
2
14
2Fixer la barre au cadre extérieur du bâti en insérant simplement
les boutons de montage dans les trous pour bouton de montage,
puis en les enclenchant en place.
Installation
Bâtis à cadre ouvert à 2 et 4 montants
1a SRGROUND – fixer les 3 boutons de montage à la barre
dans les trous suivants :
Bouton 1 : trois trous à partir du HAUT de la barre
Bouton 2 : onze trous à partir du HAUT de la barre
Bouton 3 : cinq trous à partir du BAS de la barre
1b SRGROUND25 – fixer les 2 boutons de montage à la barre
dans les trous suivants :
Bouton 1 : quatre trous à partir du HAUT de la barre
Bouton 2 : quatre trous à partir du BAS de la barre
1a
SRGROUND25
1b
SRGROUND

3
FACILITY GROUND
4
15
Installation
4Finalement, fixer la mise à la terre du système de l'installation à
la patte de mise à la terre dans le bas de la barre. La patte peut
accueillir des fils 2/0-14AWG.
3Fixer une extrémité du ruban de mise à la terre à la barre en
utilisant les vis M4 et les rondelles incluses. Ensuite, fixer l'autre
extrémité du ruban de mise à la terre à la mise à la terre sur
l'équipement prévu.
Remarque : Les instructions ci-dessus sont spécifiques au montage dans des bâtis
à cadre ouvert Tripp Lite. Le montage dans un bâti d'une autre marque est possible,
mais variera en fonction de l'application. Plusieurs trous sont fournis le long de
la barre de mise à la terre pour permettre une installation fonctionnelle dans une
configuration en bâti peu importe la marque.
MISE À LA TERRE DE
L'INSTALLATION

16
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
20-01-184 93-2935_RevB
