Owner's Manual
4K/60 HDMI over Fiber
Extender Kit
Model: B127F-1A1-MM-HH
1111 W. 35th Street, Chicago, IL 60609 USA
www.tripplite.com/support
Copyright © 2019 Tripp Lite. All rights reserved.
Español 9 • Français17 • Русский 25
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
surge protector in our monthly drawing!
www.tripplite.com/warranty
19-03-230-933974.indb 1 5/3/2019 9:37:20 AM

2
Package Contents
Product Features
Optional Accessories
• HDMI over Duplex LC Fiber Extender Kit extends a 4K (3840x2160) @
60 Hz signal up to 1000 ft. (300 m) from the source
• Supports 4K (3840x2160) @ 60 Hz 4:4:4 maximum video resolution
• Supports 7.1-channel surround sound audio
• HDMI 2.0, HDCP 2.2 and HDR compatible
• Plug and play—no software or drivers required
• Additional HDMI port on the transmitter unit allows connection of a
local display, enabling users to monitor the remote display’s content
• Remote receiver unit features built-in equalization (EQ) control and
auto-EDID image adjustment
• Transmitter and receiver units feature built-in 10G Multimode LC,
850nm, 300M, DDM transceivers
• Local port at transmitter with built-in multi-resolution technology
connects any display without affecting 4K/60 Hz signal transmission
• Includes mounting hardware that allows both the local transmitter
and remote receiver units to be wall-mounted, rack-mounted or pole-
mounted
• P569-XXX-CERT or P568-XXX-2A Series High-Speed HDMI 2.0 Cable
• N520-XXM Duplex Multimode LC-to-LC Fiber Patch Cable
• Transmitter Unit
• Receiver Unit
• Mounting Hardware
• External Power Supply (x2)
19-03-230-933974.indb 2 5/3/2019 9:37:20 AM

3

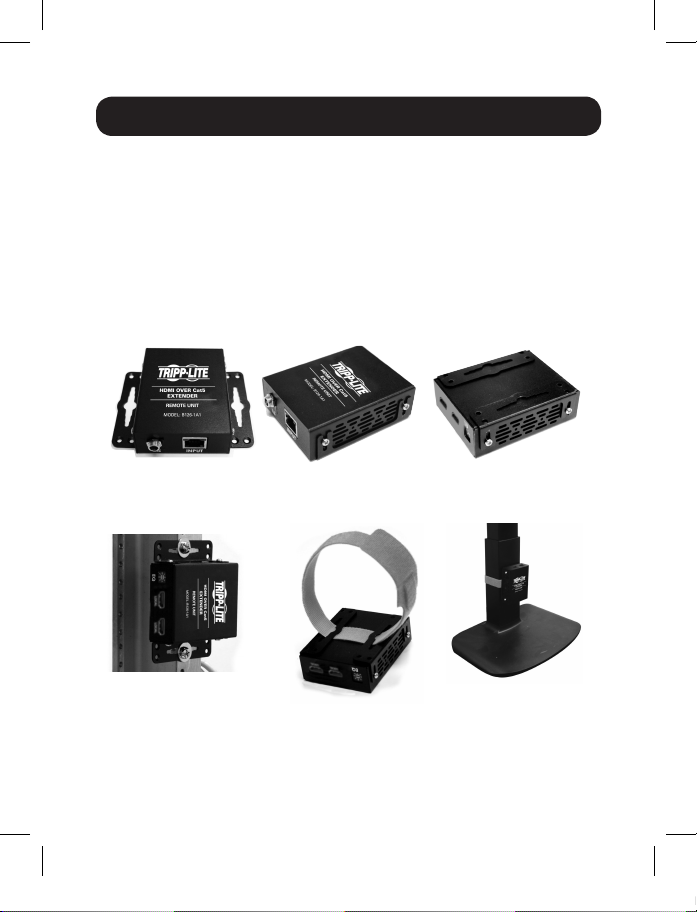

Mounting Instructions
The B127-1A1-MM-HH includes mounting hardware that allows for a
variety of mounting methods. The following images illustrate how the
included mounting brackets can be attached for different installations.
Note: The model shown in the below images is for illustrative purposes only. Your
product may vary by model number, size or port orientation. The mounting options
for all over IP units are the same.
19” Rack-mount Pole-mount
Wall-mount
19-03-230-933974.indb 3 5/3/2019 9:37:21 AM

4
Notes:
1) Test to ensure the entire installation works properly before pulling cables through
ceilings/walls.
2) To achieve maximum distance and performance, use duplex multimode fiber
cable, such as Tripp Lite N520-XXM Series Duplex Multimode LC-to-LC Fiber
Cable.
Before installation, check the following settings of your
source(s) and TV/monitor(s):
1. Set the display to 30 Hz. Double-check the factory settings, as the
default can be set to a lower frequency (Hz) than advertised.
2. Ensure the input setting of your monitor is set at HDMI 2.0. Some
displays may have the default setting at HDMI 1.4.
3. Verify your monitor has the HDR feature enabled. Some displays may
have this feature disabled as a factory setting.
4. Check if the Ultra HD (UHD) Deep Color setting is enabled on your
TV/monitor. Confirm with your TV/monitor manufacturer which HDMI
ports support UHD Deep Color.
Note: If you are connecting a local monitor to your installation, the UHD Deep
Color setting may need to be disabled on your local TV/monitor (depending on the
make and model) to achieve 4K 60 Hz resolution.
Standard Extender Kit Installation
19-03-230-933974.indb 4 5/3/2019 9:37:21 AM

5
1Up to 1000 ft. multimode fiber cable
2Up to 15 ft. HDMI 2.0 cable at 4K/60 Hz
PC with USB
(Keyboard + Mouse)
Control
IR
Sensor
USB
Keyboard
USB
Mouse
RS-232
Scanner/optional
IR
Sensor
Source
Remote
DVD/BD
Player
LOCAL
Source
Remote
REMOTE
RECEIVER
LOCAL
TRANSMITTER
B127F-1A1-MM-HH
Extender Kit
Standard Extender Kit Installation
1Make sure all equipment in the installation is powered OFF.
2Using an HDMI 2.0 cable (such as Tripp Lite P569-XXX-CERT or
P568-XXX-2A Series cables), connect the HDMI source to the INPUT
port on the local transmitter unit.
3
(Optional) Using an HDMI 2.0 cable (such as Tripp Lite P569-XXX-CERT
or P568-XXX-2A Series cables), connect a local monitor to the
LOCAL port on the local transmitter unit. The LOCAL (orange) LED will
illuminate to indicate the port is connected to a display.
4Using duplex LC multimode (850 nm) fiber cable (such as Tripp Lite
N520-XXM Series cable), connect the LC fiber port on the local
transmitter unit to the LC fiber port on the remote receiver unit.
19-03-230-933974.indb 5 5/3/2019 9:37:21 AM

6
This extender kit provides one of the following functions via DIP switch
settings:
• USB 1.1 – One Micro-USB input at transmitter, dual USB-A outputs at
receiver
• Bi-Directional IR – Dual 3.5 mm jacks at both the transmitter and
receiver
• RS-232 – One 3-pin phoenix connector at both the transmitter and
receiver
Standard Extender Kit Installation
DIP Switch Settings
5Using an HDMI 2.0 cable (such as Tripp Lite P569-XXX-CERT or
P568-XXX-2A Series cables), connect the remote receiver unit’s HDMI
port to a monitor.
6
Turn on the power to all of your connected displays (local and remote).
7Connect the external power supply to the local transmitter unit and
plug it into an available wall outlet or (optional) a Tripp Lite Surge
Protector, Power Distribution Unit (PDU) or Uninterruptible Power
Supply (UPS). The POWER (green) LED on the local transmitter unit
will illuminate to indicate the unit is receiving power from the external
power supply. The POWER (green) LED on the remote receiver unit will
illuminate to indicate the units are receiving power from the external
power supply.
8Turn on the power to the HDMI source. The OUTPUT (orange) LED on
the local unit will illuminate to indicate a signal has been received
from the source.
9The (orange) LED will illuminate on both local transmitter and remote
receiver units to indicate a signal has been received from source to
display. The screen should now display on the connected monitor.
19-03-230-933974.indb 6 5/3/2019 9:37:21 AM

7
DIP Switch Settings
DIP Switch Positions Function Selection
1 (Up), 2 (Up) IR Function
1 (Up), 2 (Down) USB Function
1 (Down), 2 (Down) RS-232 Function
(Optional) Connect the computer’s DB9 port to the transmitter unit’s
RS-232 serial port. The serial port is a 3-position phoenix connector for
RS-232 (DB connector) pin 2, 3 and 7 connection. Connect your RS-232
device (e.g. barcode scanner) to the 3-position phoenix connector on the
receiver unit.
(Optional) Connect the included IR-OUT cable to the transmitter unit’s
IR-OUT port. Place the sensor on the IR-OUT cable in an unobstructed
area within clear view of the device being controlled. Then connect the
included IR-IN cable to the receiver unit’s IR-IN port. The IR-IN cable will
communicate the desired command via the transmitter’s IR-OUT cable.
Note: The IR-OUT cable receives the signal from the remote control and sends it to
the device being controlled (e.g. Blu-ray™ player, etc.).
(Optional) With a user-supplied USB Micro-B cable (such as Tripp Lite
U050-XXX Series USB cable), connect to the transmitter’s Micro-B port.
Then connect a keyboard and mouse to the available USB-A ports on the
receiver unit.
Warranty and Product Registration
1-Year Limited Warranty
TRIPP LITE warrants its products to be free from defects in materials and workmanship for a period
of one (1) year from the date of initial purchase. TRIPP LITE’s obligation under this warranty is
limited to repairing or replacing (at its sole option) any such defective products. To obtain service
under this warranty, you must obtain a Returned Material Authorization (RMA) number from
TRIPP LITE or an authorized TRIPP LITE service center. Products must be returned to
TRIPP LITE or an authorized TRIPP LITE service center with transportation charges prepaid and
must be accompanied by a brief description of the problem encountered and proof of date and
place of purchase. This warranty does not apply to equipment, which has been damaged by
accident, negligence or misapplication or has been altered or modified in any way.
19-03-230-933974.indb 7 5/3/2019 9:37:21 AM

8
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
19-03-230 93-3974_RevA
Warranty and Product Registration
EXCEPT AS PROVIDED HEREIN, TRIPP LITE MAKES NO WARRANTIES, EXPRESS OR IMPLIED,
INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
Some states do not permit limitation or exclusion of implied warranties; therefore, the aforesaid
limitation(s) or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL TRIPP LITE BE LIABLE FOR DIRECT, INDIRECT,
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS
PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Specifically, TRIPP LITE
is not liable for any costs, such as lost profits or revenue, loss of equipment, loss of use of
equipment, loss of software, loss of data, costs of substitutes, claims by third parties, or otherwise.
PRODUCT REGISTRATION
Visit www.tripplite.com/warranty today to register your new Tripp Lite product. You’ll be
automatically entered into a drawing for a chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
WEEE Compliance Information for Tripp Lite Customers and Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing
regulations, when customers buy new electrical and electronic equipment from
Tripp Lite they are entitled to:
• Send old equipment for recycling on a one-for-one, like-for-like basis (this varies
depending on the country)
• Send the new equipment back for recycling when this ultimately becomes waste
WARNING
Use of this equipment in life support applications where failure of this equipment can reasonably
be expected to cause the failure of the life support equipment or to significantly affect its safety or
effectiveness is not recommended.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without
notice. Photos and illustrations may differ slightly from actual products.
19-03-230-933974.indb 8 5/3/2019 9:37:21 AM

9
Manual del Propietario
Juego Extensor sobre Fibra
HDMI 4K / 60 Hz
Modelo: B127F-1A1-MM-HH
1111 W. 35th Street, Chicago, IL 60609 EE UU
www.tripplite.com/support
Copyright © 2019 Tripp Lite. Todos los derechos reservados.
English 1 • Français17 • Русский 25
19-03-230-933974.indb 9 5/3/2019 9:37:21 AM

10
Contenido del Empaque
Características del Producto
Accesorios Opcionales
• El Juego Extensor HDMI sobre Fibra LC Dúplex extiende una señal 4K
(3840 x 2160) @ 60 Hz hasta a 305 m [1000 pies] de la fuente
• Soporta resolución máxima de video 4K (3840 x 2160) @ 60 Hz 4:4:4
• Soporta audio de sonido envolvente de 7.1 canales
• Compatible con HDMI 2.0, HDCP 2.2 y HDR
• Conectar y Usar—No requiere software ni controladores
• El puerto HDMI adicional en la unidad transmisora permite la conexión
de una pantalla local, lo que permite a los usuarios monitorear el
contenido de la pantalla remota
• La unidad receptora remota cuenta con un control de ecualización [EQ]
incorporado y ajuste de imagen EDID automático
• Las unidades Transmisora y receptora incorporan transceptores LC
Multimodo 10G, 850 nm, 305 m, DDM
• El puerto local en el transmisor con tecnología multiresolución incorporada
conecta cualquier pantalla sin afectar a la transmisión de señal 4K / 60 Hz
• Incluye los accesorios de instalación que permiten que las unidades
transmisora local y receptora remota sean instaladas en rack, en la
pared o en poste.
• Cable HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A
• Cable Patch de Fibra Multimodo Dúplex LC a LC N520-XXM
• Unidad Transmisora
• Unidad Receptora
• Accesorios de instalación
• Fuente de Alimentación Externa (x2)
19-03-230-933974.indb 10 5/3/2019 9:37:21 AM

11

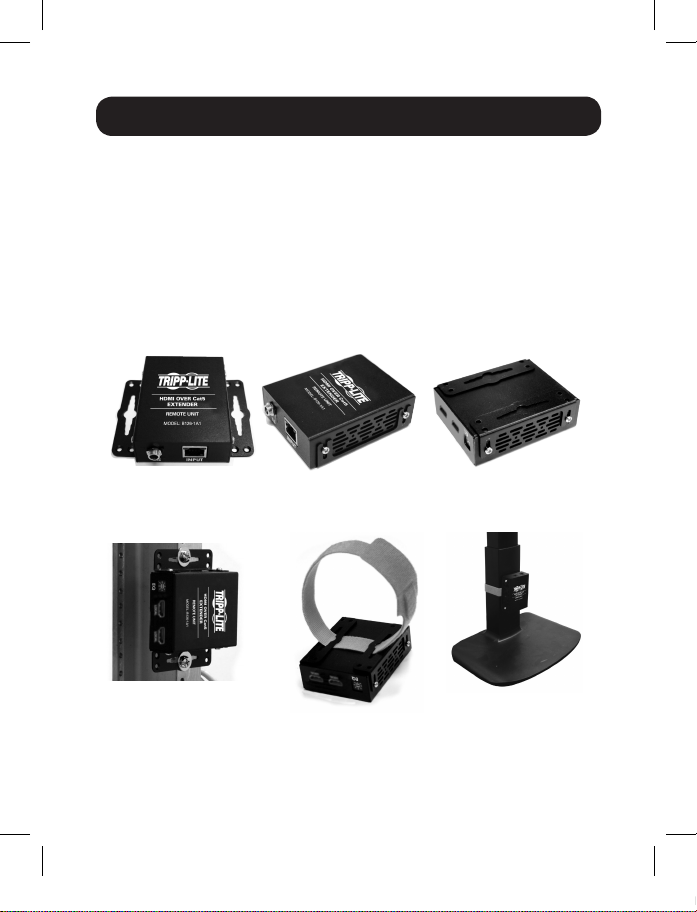

Instrucciones de Instalación
El B127-1A1-MM-HH incluye accesorios de instalación que permiten
una gran variedad de métodos de instalación. Las siguientes imágenes
ilustran cómo pueden fijarse los soportes de instalación incluidos para las
diferentes instalaciones.
Nota: El modelo mostrado en las imágenes de abajo es solo para fines ilustrativos.
El producto puede variar según el número de modelo, tamaño u orientación de
puerto. Las opciones de instalación para todas las unidades sobre IP son las
mismas.
Instalación en rack de 19” Instalación en poste
Instalación en la Pared
19-03-230-933974.indb 11 5/3/2019 9:37:21 AM

12
Notas:
1) Haga pruebas para asegurarse de que toda la instalación trabaje correctamente
antes de tender los cables a través de techos y paredes.
2) Para lograr la distancia y rendimiento máximos, utilice cable de fibra multimodo
dúplex, como el Cable de Fibra Multimodo Dúplex LC a LC de la Serie N520-XXM
de Tripp Lite.
Antes de la instalación, revise los siguientes ajustes de
su(s) fuente(s) y TV o Monitor(es):
1. Configure la pantalla para 60 Hz. Revise la configuración
de fábrica, ya que como valor predeterminado puede estar
configurado para una frecuencia (Hz) menor que la anunciada.
2. Asegurarse de que el valor de entrada de su monitor esté
configurado a HDMI 2.0. Algunas pantallas pueden tener una
configuración predeterminada a HDMI 1.4
3. Verifique que su monitor tenga habilitada la función HDR.
Algunas pantallas pueden tener esta función deshabilitada como
configuración de fábrica.
4. Verifique que la Configuración de Color Verdadero Ultra HD [UHD]
está habilitada en su TV o Monitor. Confirme con el fabricante de
su TV o Monitor qué puertos HDMI soportan Color Verdadero UHD.
Nota: Si está conectando un monitor local a su instalación, puede ser
necesario deshabilitar el ajuste de color verdadero UHD en su TV o monitor local
(dependiendo del fabricante o modelo) para lograr la resolución 4K 60Hz.
Instalación Estándar del Juego Extensor
19-03-230-933974.indb 12 5/3/2019 9:37:21 AM

13
1
Cable de fibra multimodo hasta 305 m [1000 pies]
2
Hasta 4.6 m [15 pies] Cable HDMI 2.0 a 4K / 60 Hz
PC con Control por USB
(Teclado + Mouse)
Sensor
IR
Teclado
USB
Mouse
USB
Escáner
RS-232 / opcional
Sensor
IR
Control Remoto
de la Fuente
Reproductor
de DVD / BD
LOCAL
Control
Remoto de
la Fuente
RECEPTOR
REMOTO
TRANSMISOR
LOCAL
Juego Extensor
B127F-1A1-MM-HH
Instalación Estándar del Juego Extensor
1Asegúrese de que todos los equipos en la instalación estén apagados.
2Utilizando un cable HDMI 2.0 (como los cables serie P569-XXX-CERT
o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto
INPUT en la unidad transmisora local.
3
Opcional: Utilizando un cable HDMI 2.0 (como los cables Serie
P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local
al puerto LOCAL en la unidad transmisora local. El LED LOCAL (naranja)
se iluminará para indicar que el puerto está conectado a una pantalla.
4Utilizando cable de fibra dúplex LC Multimodo (850 nm) (como los
cables de la Serie N520-XXM de Tripp Lite), conecte el puerto de fibra
LC en la unidad transmisora local al puerto de fibra LC en la unidad
receptora remota.
19-03-230-933974.indb 13 5/3/2019 9:37:22 AM

14
Este juego extensor proporciona una de las siguientes funciones a través de
la configuración de los DIP switches:
• USB 1.1 – Una entrada Micro-USB en el transmisor, salidas USB-A dobles
en el receptor
• IR Bidireccional – Dos enchufes de 3.5 mm en el transmisor y el receptor
• RS-232 – Un conector Phoenix de 3 pines en el transmisor y el receptor
Instalación Estándar del Juego Extensor
Parámetros de los Switches de Configuración [DIP]
5Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT
o P568-XXX-2A de Tripp Lite), conecte la unidad receptora remota del
puerto HDMI a un monitor.
6
Encienda todas sus pantallas conectadas (locales y remotas).
7Conecte la fuente de alimentación externa a la unidad transmisora
local y enchúfela en un tomacorrientes de pared (opcional), un
Supresor de Sobretensiones, Unidad de Distribución de Energía
[PDU] o Sistema de Respaldo Ininterrumpible [UPS] de Tripp Lite.
El LED POWER (Verde) en la unidad transmisora local se iluminará
para indicar que la unidad está recibiendo energía de la fuente de
alimentación externa. El LED POWER (Verde) en la unidad receptora
remota se iluminará para indicar que las unidades están recibiendo
energía de la fuente de alimentación externa.
8Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad
local se iluminará para indicar que se ha estado recibiendo una señal
de la fuente.
9El LED (naranja) encenderá en las unidades transmisora local y
receptora remota para indicar que se ha recibido una señal de la
fuente a la pantalla. Ahora se debe mostrar la pantalla en el monitor
conectado.
19-03-230-933974.indb 14 5/3/2019 9:37:22 AM

15
Parámetros de los Switches de Configuración [DIP]
Posiciones de Switches para
Configuración [DIP]
Selección de Función
1 (Arriba), 2 (Arriba) Función del IR
1 (Arriba), 2 (Abajo) Función del USB
1 (Abajo), 2 (Abajo) Función del RS-232
( Opcional) Conecte el puerto DB9 de la computadora al puerto serial RS-
232 de la unidad transmisora. El puerto serial es un conector Phoenix de
3 posiciones para la conexión de los pines 2, 3 y 7 del RS-232 (conector
DB). Conecte el dispositivo RS-232 (p. ej., escáner de código de barras)
al conector Phoenix de 3 posiciones en la unidad receptora.
(Opcional) Conecte el cable IR-OUT incluido al puerto IR-OUT en la unidad
transmisora. Coloque el sensor en el cable de IR-OUT en una zona sin
obstrucciones dentro de la línea de visión del dispositivo controlado. Luego
conecte el cable IR-IN incluido al puerto IR-IN de la unidad receptora. El cable
IR-IN comunicará el comando deseada mediante el cable IR-OUT del transmisor.
Nota: El cable IR-OUT recibe la señal desde el control remoto y la envía al
dispositivo que se controla (p.e. reproductor de Blu-ray™, etc.).
(Opcional) Con un cable USB Micro-B suministrado por el usuario (como
El cable USB Serie U050-XXX de Tripp Lite), conecte el puerto Micro-B del
transmisor. Entonces conecte un teclado y mouse en los puertos USB-A
disponibles en la unidad receptora.
Garantía
Garantía Limitada por 1 Año
TRIPP LITE garantiza por un (1) año a partir la fecha de compra inicial que este producto no tiene
defectos de materiales ni de mano de obra. La obligación de TRIPP LITE bajo esta garantía está
limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso.
Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución
de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los
productos deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP
LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción
del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a
equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o
modificados de alguna manera.
19-03-230-933974.indb 15 5/3/2019 9:37:22 AM

16
1111 W. 35th Street, Chicago, IL 60609 EE UU • www.tripplite.com/support
19-03-230 93-3974_RevA
Registro de la Garantía y del Producto
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O
IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO
PARTICULAR.
Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las
limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.
EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE
POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE
SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE
TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de
utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software,
pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.
Información de cumplimiento con WEEE para clientes y recicladores de Tripp Lite
(Unión Europea)
Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (WEEE, por sus
siglas en inglés) [Waste Electrical and Electronic Equipment] y regulaciones aplicables,
cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite
tienen el derecho a lo siguiente:
• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por
semejante (esto varía de un país a otro)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho
ADVERTENCIA
No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde
razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte
de vida o afectar significativamente su seguridad o efectividad.
Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin
previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
19-03-230-933974.indb 16 5/3/2019 9:37:22 AM

17
Manuel de l'utilisateur
Trousse de prolongateur à
fibres 4K/60 HDMI
Modèle : B127F-1A1-MM-HH
1111 W. 35th Street, Chicago, IL 60609 USA
www.tripplite.com/support
Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.
English 1 • Español 9 • Русский 25
19-03-230-933974.indb 17 5/3/2019 9:37:22 AM

18
Contenu de l'emballage
Caractéristiques du produit
Accessoires en option
• La trousse de prolongateur à fibres HDMI sur Duplex LC prolonge un signal 4K (3
840 x 2 160) @ 60 Hz jusqu'à 300 m (1 000 pi) de la source.
• Prend en charge une résolution vidéo maximale de 4K (3 840 x 2 160) @ 60 Hz
4:4:4
• Prend en charge les systèmes ambiophoniques de 7.1 canaux
• Compatible HDMI 2.0, HDCP 2.2 et HDR
• Prêt à l'emploi; aucun logiciel ou lecteur requis
• Le port HDMI supplémentaire sur le transmetteur permet la connexion à un écran
local, permettant aux utilisateurs de surveiller le contenu de l'écran à distance.
• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage
automatique de l'image EDID.
• Le transmetteur et le récepteur comprennent des émetteurs-récepteurs intégrés
10G Multimode LC, 850 nm, 300M, DDM
• Le port local au niveau du transmetteur avec la technologie multi-résolution
intégrée se raccorde à n'importe quel écran sans avoir d'effet sur la transmission
d'un signal 4K/60 Hz.
• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur
à distance d'être installés au mur, montés dans un bâti ou sur un poteau
• Câble HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou P568-XXX-2A
• Cordon de raccordement à fibres N520-XXM Duplex Multimode LC à LC
• Transmetteur
• Récepteur
• Quincaillerie de montage
• Alimentation externe (x2)
19-03-230-933974.indb 18 5/3/2019 9:37:22 AM

19
Instructions de montage
Le B127-1A1-MM-HH inclut la quincaillerie de montage qui permet
différentes méthodes de montage. Les images suivantes illustrent
comment les supports de montage inclus peuvent être fixés pour
différentes installations.
Remarque : Le modèle illustré sur les images ci-dessous est pour des fins
d'illustration uniquement. Le produit peut varier selon le numéro de modèle, la
taille ou l'orientation des ports. Les options de montage pour tous les appareils sur
IP sont les mêmes.
Montage en bâti de 48,3 cm (19 po) Montage sur poteau
Montage mural
19-03-230-933974.indb 19 5/3/2019 9:37:22 AM

20
Remarques :
1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne
correctement avant de tirer les câbles à travers les plafonds/murs.
2) Pour atteindre la distance et la performance maximales, utiliser un câble à fibres
duplex Multimode, comme le câble à fibres LC à LC Multimode Duplex de la série
N520-XXM de Tripp Lite.
Avant l'installation, vérifier les paramètres suivants de la
ou des sources et de la télévision/du ou des moniteurs :
1. Configurer l'écran à 30 Hz. Revérifier les réglages de l'usine, car ils
peuvent être configurés par défaut à une fréquence moindre (Hz)
que celle annoncée.
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI
2.0. Certains écrans peuvent avoir un réglage par défaut configuré
à HDMI 1.4.
3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette
fonctionnalité peut être désactivée comme paramètre d'usine pour
certains écrans.
4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée
ultra-haute définition) est activé sur la télévision/le moniteur.
Confirmer avec le fabricant de la télévision/du moniteur quels ports
HDMI prennent en charge UHD Deep Color (couleur foncée ultra-
haute définition).
Remarque : Si l'utilisateur souhaite raccorder un moniteur local à l'installation,
le réglage UHD Deep Color peut devoir être désactivé sur la télévision locale/le
moniteur local (selon la marque et le modèle) pour obtenir une résolution de 4K
60 Hz.
Installation de la trousse du prolongateur standard
19-03-230-933974.indb 20 5/3/2019 9:37:22 AM
