Tripp Lite Cat6 User manual

1
Quick Start Guide
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2018 Tripp Lite. All rights reserved.
Toolless Shielded Cat6/6a
Keystone Jack
Models: N238-001-SH-TF, N238-001-SH-TFA
Español 3 • Français 5 • Русский 7
18-10-349-9338DD.indb 1 12/14/2018 8:21:17 AM

2
1
3
5
1
2
2
4

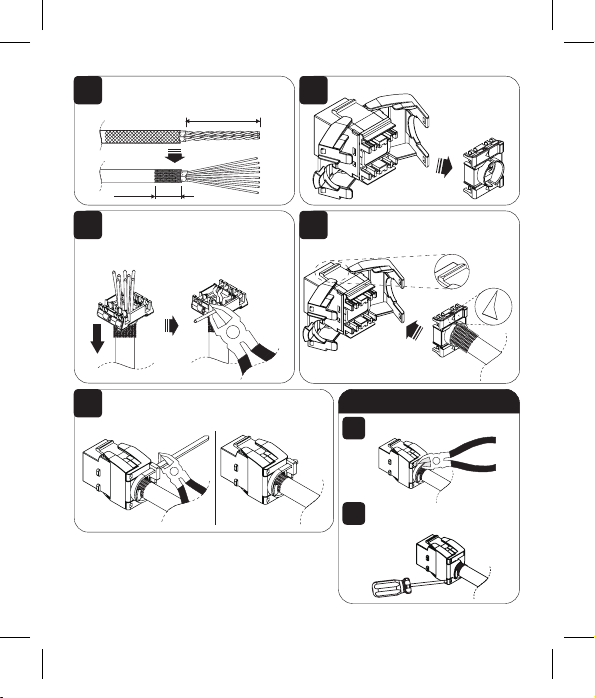

Remove approximately 30 mm of cable
sheath. Keep about 15 mm of cable
brail (foil).
Pass the cable end through the wire cap.
Set each color-coded wire to its matching
color position on the cap. Use wire cutters
to remove any excess wire.
Run the included cable tie through the keystone
jack slot and secure by tightening. Use wire cutters
to remove any excess cable tie. Cut the cable tie.
Use a flathead screwdriver to
unlock the keystone jack.
30 mm
15 mm Wire Cap
Latch
Tab UP
To Disconnect:
Release the keystone jack wire cap.
Ensure the wire cap is correctly aligned
with the connector’s latch tab. Press the
wire cap into the jack and lock it in place.
Note: To maximize performance with Power over Ethernet
(PoE) applications, these keystone jacks are specifically
designed to prevent spark gap erosion that degrades the
plug and jack contacts over time and can impact data and/
or power transmission capabilities.
18-10-349-9338DD.indb 2 12/14/2018 8:21:17 AM

3
Guía de Inicio Rápido
1111 W. 35th Street, Chicago, IL 60609 EE UU • www.tripplite.com/support
Copyright © 2018 Tripp Lite. Todos los derechos reservados.
Conector Keystone Cat6 / Cat6a
Blindado Sin Herramientas
Modelos: N238-001-SH-TF, N238-001-SH-TFA
English 1 • Français 5 • Русский 7
18-10-349-9338DD.indb 3 12/14/2018 8:21:18 AM

4
1
3
5
1
2
2
4
Retire aproximadamente 30 mm del forro
del cable. Conserve unos 15 mm del
blindaje del cable (lámina).
Pase el extremo del cable a través de la tapa
para cable. Coloque cada cable codificado por
color en su posición de color correspondiente
en la tapa. Use cortadores de alambre para
eliminar cualquier sobrante de alambre.
Conduzca el amarre para cable incluido a través
de la ranura keystone y asegure apretando. Use
cortadores de alambre para eliminar cualquier
sobrante del amarre de cable. Recorte el amarre para cable.
Use un desatornillador plano para
desbloquear el conector keystone.
30 mm
15 mm Tapa del Cable
Pestaña del
Seguro
Hacia Arriba
Para Desconectar:
Suelte la tapa del cable del conector keystone.
Asegúrese de que la tapa esté
correctamente alineada con la pestaña del
seguro del conector. Presione la tapa del
cable en el conector y asegúrela en su sitio.
Nota: Para maximizar el rendimiento con aplicaciones PoE,
estos conectores keystone están diseñados especialmente
para evitar la erosión por chispa que degrada los contactos
de la clavija y el conector a través del tiempo y puede
impactar las capacidades de transmisión de datos y/o
energía.
18-10-349-9338DD.indb 4 12/14/2018 8:21:18 AM

5
Guide de démarrage rapide
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.
Prise Keystone Cat6/6a blindée
sans outils
Modèles : N238-001-SH-TF, N238-001-SH-TFA
English 1 • Español 3 • Русский 7
18-10-349-9338DD.indb 5 12/14/2018 8:21:19 AM

6
1
3
5
1
2
2
4
Retirer environ 30 mm de la gaine de
câble. Garder environ 15 mm de tresse de
câble (aluminium).
Passer l'extrémité du câble dans le capuchon de
connexion. Associer chaque fil codé par couleur
à sa position de couleur correspondante sur le
capuchon. Utiliser des pinces coupe-fils pour
enlever tout excès de fil.
Faire passer l'attache de câble incluse dans la fente
de la prise Keystone, puis la fixer en placer en serrant.
Utiliser des pinces coupe-fils pour enlever tout excès
d'attache de câble.
Couper l'attache de câble.
Utiliser un tournevis à tête
plate pour déverrouiller la prise
Keystone.
30 mm
15 mm Capuchon de
connexion
Languette de
verrouillage
UP (haut)
Pour déconnecter :
Relâcher le capuchon de connexion de la
prise Keystone.
S'assurer que le capuchon de connexion est
bien aligné avec la languette de verrouillage du
connecteur. Enfoncer le capuchon de connexion
dans la prise, puis le verrouiller en place.
Remarque : Pour maximiser la performance avec les
applications par câble Ethernet (PoE), ces prises Keystone
sont spécifiquement conçues pour prévenir l'érosion par
jeu d'étincelles qui détériore les contacts de la fiche et de
la prise avec le temps, ce qui peut avoir un impact sur les
données et/ou les capacités de transmission de puissance.
18-10-349-9338DD.indb 6 12/14/2018 8:21:20 AM

7
Краткое руководство пользователя
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Охраняется авторским правом © 2018 Tripp Lite. Перепечатка запрещается.
Защелкивающийся экранированный
разъем Cat6/6a Keystone
Модели: N238-001-SH-TF, N238-001-SH-TFA
English 1 • Español 3 • Français 5
18-10-349-9338DD.indb 7 12/14/2018 8:21:20 AM

8
1
3
5
1
2
2
4
Снимите около 30 мм оболочки кабеля. Оставьте около
15 мм кабельного экрана (фольги).
Вставьте конец кабеля в наконечник для проводов.
Каждый из цветных проводов должен быть вставлен
в совпадающее с ним по цвету гнездо наконечника.
Отрежьте все лишние части проводов при помощи
кусачек.
Протяните кабельную стяжку из комплекта через отверстие в
модульном разъеме и зафиксируйте путем стягивания. Отрежьте
лишнюю часть кабельной стяжки при помощи кусачек. Разрежьте кабельную стяжку.
Открепите модульный разъем при помощи
отвертки с плоским жалом.
30 мм
15 мм Наконечник для
проводов
Язычковый
фиксатор
ВВЕРХ
Для разъединения:
Высвободите наконечник для проводов модульного разъема.
Убедитесь в том, что наконечник для проводов правильно
совмещен с язычковым фиксатором разъема. Вдавите
наконечник для проводов внутрь разъема и зафиксируйте
его в этом положении.
Примечание. В целях обеспечения максимальной производительности
оборудования, получающего питание по кабелю Ethernet (PoE), эти модульные
разъемы имеют специальную конструкцию, препятствующую эрозии в
искровом зазоре, которая со временем ухудшает качество контактов в
разъемах и может оказывать негативное влияние на возможности по
передаче данных и/или мощности.
