TRW Easycheck User manual

getting started guide
korte handleiding
guide de mise en service
handbuch erste schritte
guide introduttiva
manual de iniciação
guia de procedimientos iniciales
bas ¸ langıç kılavuzu

TRW – Safety
Part Number I317288
- Issue 5
Part Nu mber I3 17288
Issue 5

TRW – Safety
i
English.............................................. 3
Nederlands....................................... 9
Français .......................................... 15
Deutsch .......................................... 21
Italiano............................................ 27
Português....................................... 33
Español........................................... 39
Türkçe............................................. 45

Getting Started Guide
3
EnglishGetting Started Guide
Introduction
Congratulations on choosing the TRW
easycheck service tool.
This Getting Started Guide will outline
the components of TRW easycheck and
how to connect and use the service
tool. Before using this service tool refer
to the Operating Instructions on the
web page www.trwaftermarket.com/
easycheck and select downloads.
Getting started
To start using your new TRW easycheck
tool please register your details in the
Administration Centre on the TRW
website first. Go to
www.trwaftermarket.com/
easycheck.
After the registration process,
download the TRW easycheck
Management Console and follow the
on-screen installation instructions to
activate it.
You will need your username and
password.
Should these not be available you can
reset them by going to the
Administration Centre on the TRW
website and follow the guide to reset
your credentials.
If you have correctly followed the steps
above you should have successfully
activated your “TRW easycheck
Management Console”.
Now your new TRW easycheck tool
can:
•be unlocked for use
•have the language changed
•be updated to the latest software
version and unlocked.
Your tool has been supplied with an
update dongle, a USB cable and a
Power Supply.
Use these and connect one end of the
USB cable to your PC the other to the
dongle. Power up the update dongle
with the included Power Supply Unit
and connect to your tool.
This starts the installation procedure of
the drivers for your tool.
Once your tool has been recognised,
the serial number will be displayed at
the top of the Management Console.
Proceed with the unlocking, language
and updating processes as needed.
For further support go to the website
www.trwaftermarket.com and select
Contact Us.
Kit contents

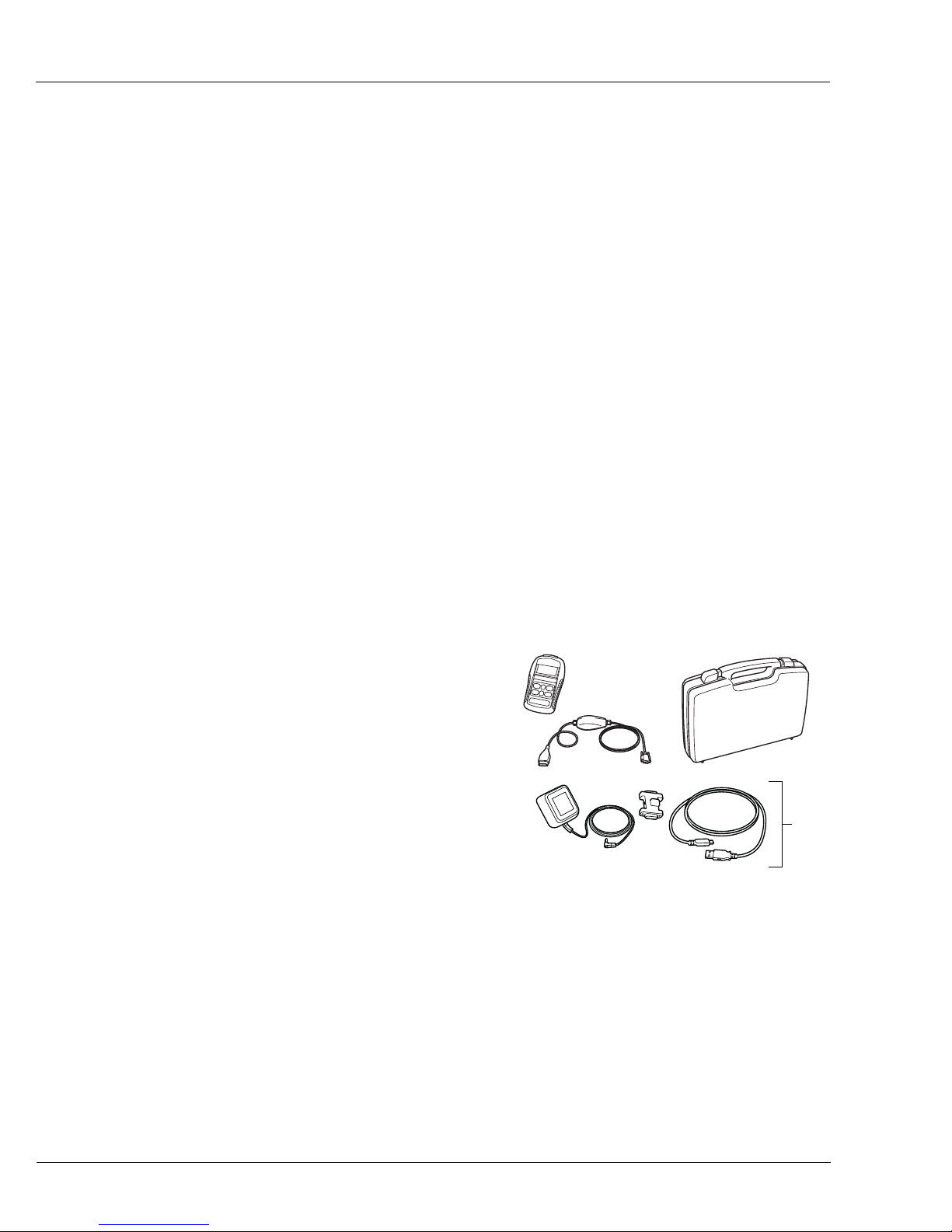

The kit includes:
1. Service tool.
2. Carry case.
3. Multiplexer cable.
4. Update Cable Assembly – Dongle,
USB cable and power supply.
1
2
3
4
TRW0064

Getting Started Guide
4

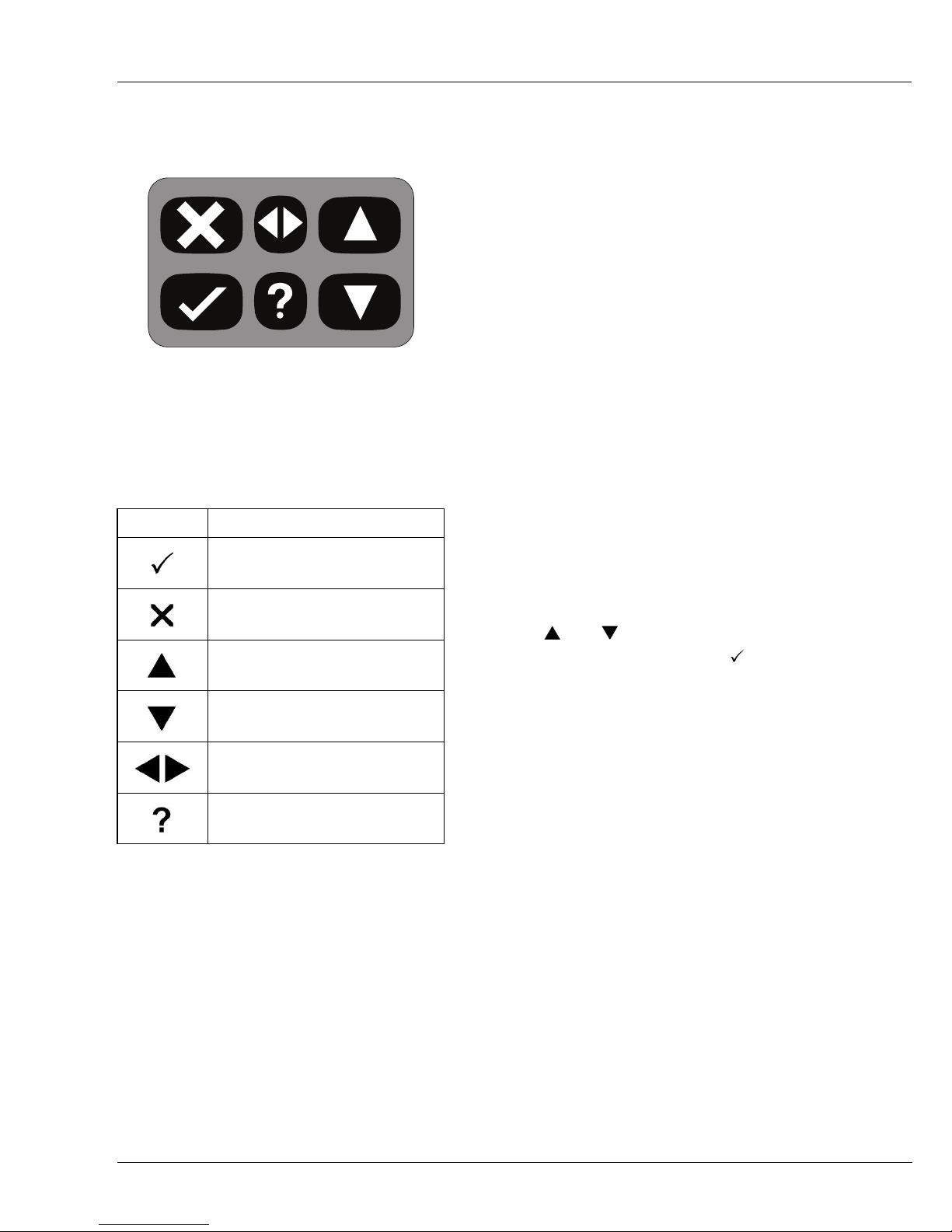

Keypad
The service tool is operated via the
6-button keypad.
The table below details the keypad
buttons and their functionality.
TRW easycheck
The functions listed in the main menu
are dependent on which TRW
easycheck functions have been
purchased.
Connection to a Vehicle
Connection to the specific system is via
either the vehicle's EOBD (J1962)
diagnostic socket or by a system
specific connector. To determine the
correct cable refer to the 'Vehicle
Application List' on the TRW website:
www.trwaftermarket.com/easycheck
Connect the appropriate cable between
the service tool and the vehicle's
diagnostic connector. Once connected,
the current software version number is
displayed before displaying the main
menu.
Use the and keys to select the
required menu function. Press to
confirm the selection and then follow
the on-screen instructions.
If there is a connection problem, the
'Please Wait' screen will be replaced
with help screens.
For more detail refer to the 'Operating
Instructions' and ‘Vehicle Applications
List’ on the website:
www.trwaftermarket.com/easycheck
Key Function
Select a menu option,
Continue or Yes.
Exit a menu or No.
Scroll up within a menu or
text.
Scroll down within a menu
or text.
Scroll left and right.
Provide context sensitive
help (where available).
OM0941s

Getting Started Guide
5

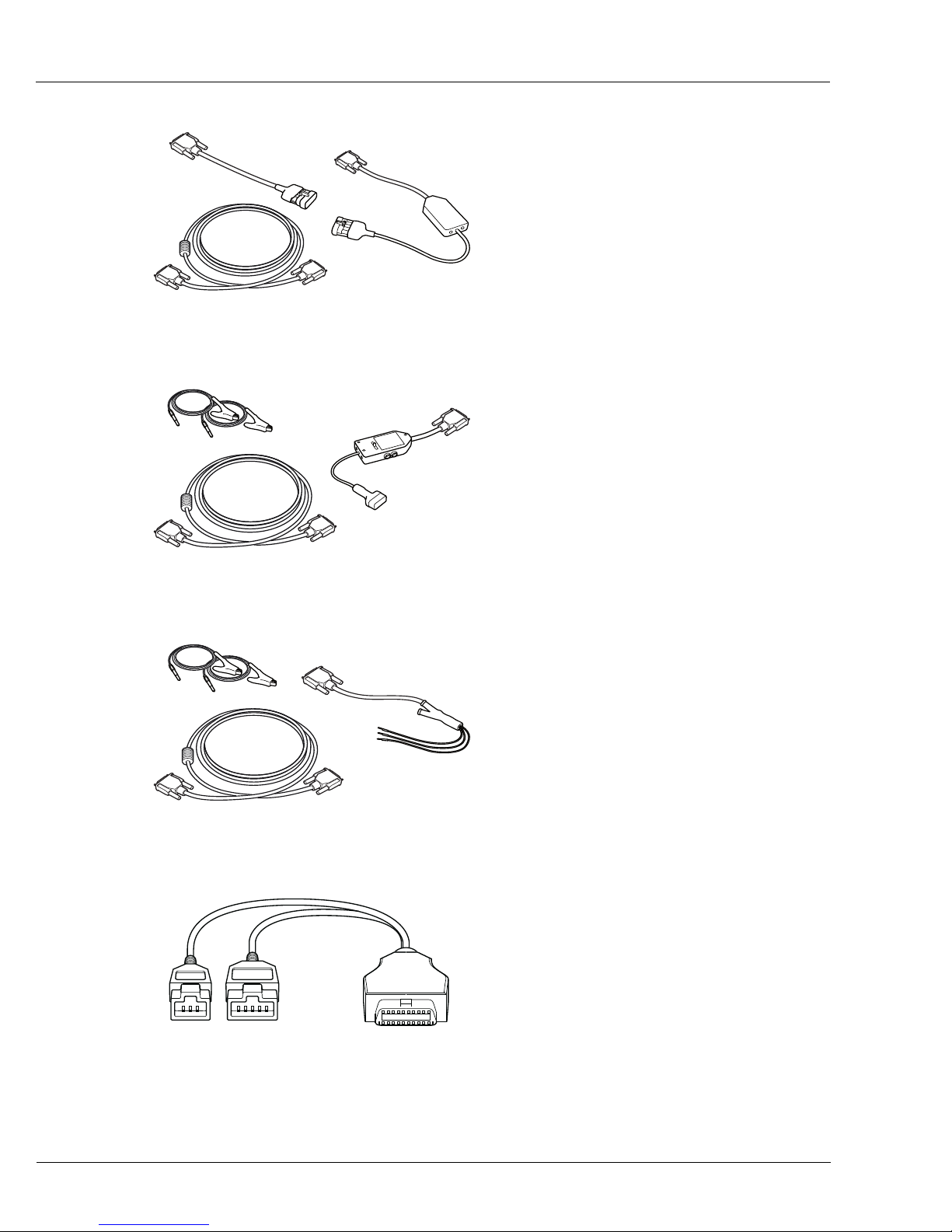

Cable identification
Standard cables

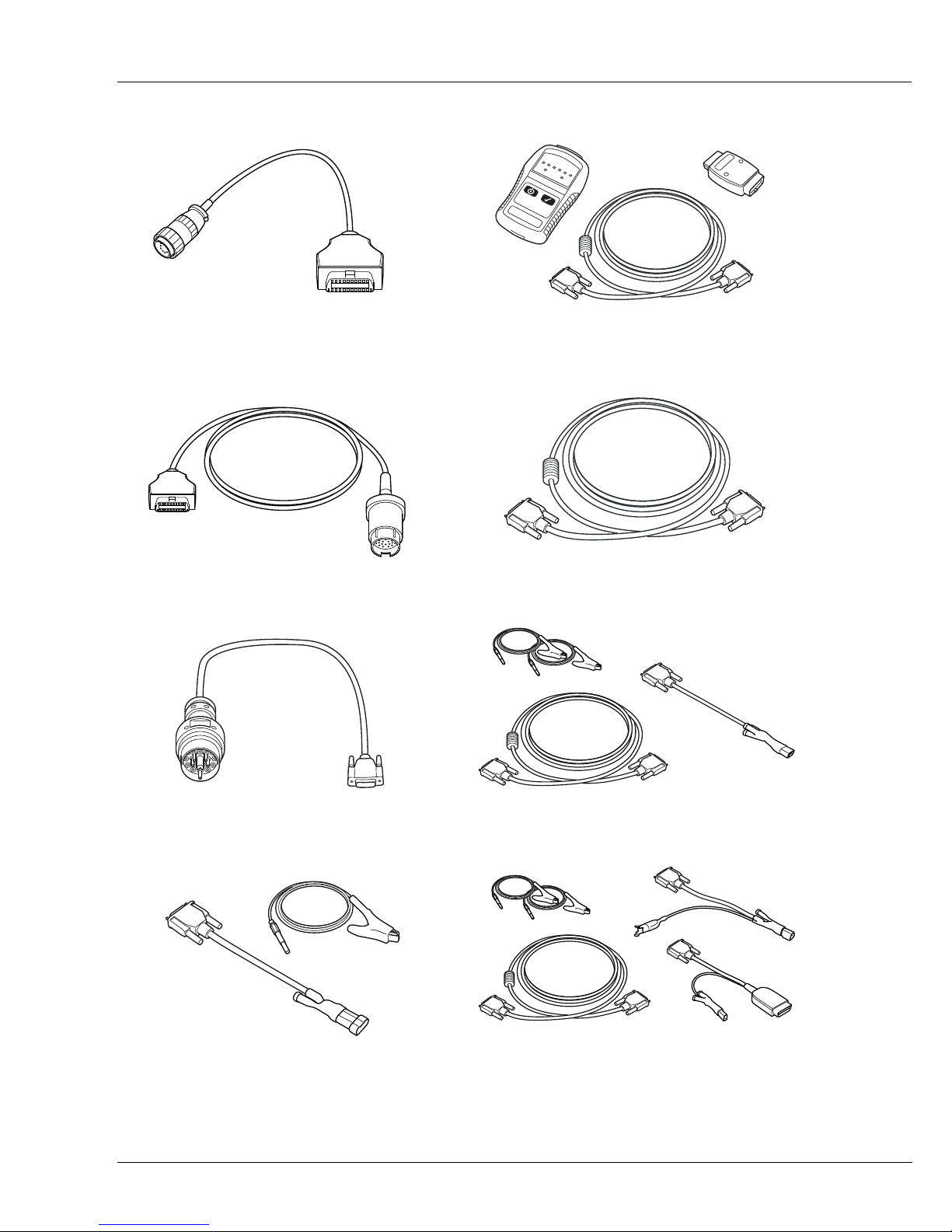

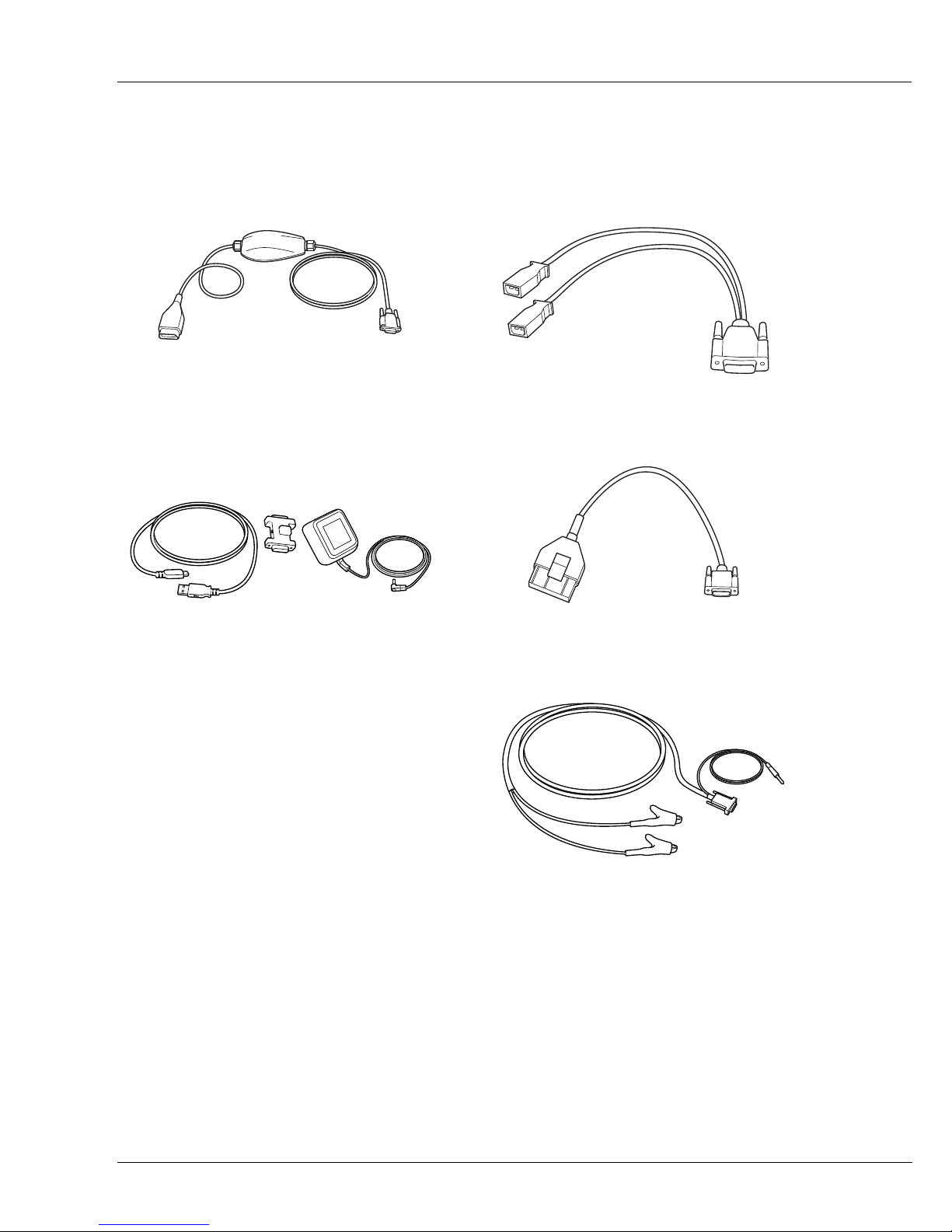

YTD965 - Multiplexer cable
(supplied with TRW easycheck)
YTD961 (2-pin (EU) ) or YTD962 (3-pin (UK) )
Update Cable Assembly – Dongle, USB cable and
power supply (supplied with TRW easycheck)
Optional cables
YTD952 – VAG cable (Optional)
YTD953 – PSA cable (Optional)
YTD954 - Mercedes flying lead (Optional)
TRW0046s
TRW0063
OM0961s
OM0964s
OM0962s

Getting Started Guide
6
YTD955 – Sprinter cable (Optional)
YTD956 – Mercedes cable (Optional)
YTD957 – BMW cable (Optional)
YTD958 - Fiat/Alfa Romeo/Lancia (Optional)
YTD750 - Valve activator kit (Optional)
YTD963 - Extension cable (Optional)
YTD966 Peugeot/Citroen 2-pin cable kit (Optional)
YTD967 Ford cable kit (Optional)
OM0963s
OM0960s
OM0959s
OM1388s
TRW0014
OmiDetect
TRW0016
OM0060s
OM0057s

Getting Started Guide
7
YTD968 GM Vauxhall/Opel cable kit (Optional)
YTD969 Hyundai/Mitsubishi/Proton cable kit
(Optional)
YTD990 Toyota/Mazda cable kit (Optional)
YTD978 Honda 3/5 pin adapter cable (Optional)
OM0058s
OM0059s
OM0061s
TRW0062

Getting Started Guide
8

Handleiding Aan de slag
9
NederlandsHandleiding Aan de slag
Inleiding
Hartelijk gefeliciteerd met de aanschaf
van de TRW-easycheck servicetool.
Deze handleiding Aan de slag beschrijft
de onderdelen van de TRW-easycheck
en hoe de servicetool aangesloten en
gebruikt moet worden. Raadpleeg
voordat u deze servicetool gebruikt de
bedieningshandleiding op de website
www.trwaftermarket.com/
easycheck en selecteer downloads.
Aan de slag
Om uw nieuwe TRW easycheck tool te
kunnen gebruiken, wordt u verzocht
eerst uw gegevens in het
Administratiecentrum op de website
van TRW te registreren. Ga naar
www.trwaftermarket.com/
easycheck.
Download na het registratieproces de
TRW easycheck Management Console
en volg de installatie-instructies op het
scherm om hem te activeren.
Daarvoor hebt u uw gebruikersnaam en
wachtwoordnodig.
Als u deze niet bij de hand hebt, kunt u
ze resetten in het
Administratiecentrum op de website
van TRW en volgt u de leidraad om uw
verificatiegegevens te resetten.
Als u bovenstaande stappen goed
gevolgd hebt, hebt u nu uw "TRW
easycheck Management Console"
geactiveerd.
Nu kan uw nieuwe TRW easycheck
tool:
•ontgrendeld voor gebruik worden
•de taal veranderen
•naar de laatste softwareversie
worden geüpdatet en ontgrendeld.
Uw tool is met een updatedongle, een
USB-kabel en voedingskabel geleverd.
Gebruik deze en sluit één uiteinde van
de USB-kabel op uw pc aan en de
andere op de dongle. Zet de
updatedongle met de meegeleverde
voedingsbron aan en sluit hem op uw
tool aan.
Zo wordt de installatieprocedure van de
drivers voor uw tool gestart.
Wanneer uw tool herkend wordt, wordt
het serienummer boven aan de
Management Console weergegeven.
Ga voor zover nodig verder met de
processen voor ontgrendeling, taal en
update.
Ga voor meer ondersteuning naar de
website www.trwaftermarket.com en
selecteer Contact.

Handleiding Aan de slag
10
Inhoud kit
De kit bevat:
1. Servicetool
2. Koffer
3. Multiplexerkabel
4. Update kabelpakket – Dongle,
USB-kabel en voedingskabel.
Toetsenblok
De servicetool wordt bediend via een
toetsenblok met 6 knoppen.
De onderstaande tabel geeft een
omschrijving van de knoppen van het
toetsenblok en de functionaliteit
hiervan.
To e t s Functie
Selecteer een menu-optie,
Ga verder of Ja.
Een menu afsluiten of Nee.
Scroll omhoog in een menu
of tekst.
Scroll omlaag in een menu
of tekst.
Scroll naar links en rechts.
Zorg voor
contextafhankelijke hulp
(daar waar beschikbaar).
OM0941s

Handleiding Aan de slag
11
TRW easycheck
De functies uit het hoofdmenu zijn
afhankelijk van welke TRW-
easycheckfuncties werden
aangeschaft.
Verbinding
Met behulp van de EOBD (J1962)
diagnose-aansluiting van het voertuig of
met een systeemspecifieke aansluiting,
kunt u het apparaat aansluiten op het
specifieke systeem. Raadpleeg de
"Voertuigapplicatielijst" op de website
van TRW om te bepalen wat de juiste
kabel is:
www.trwaftermarket.com/
easycheck.
Sluit de juiste kabel aan op de
servicetool en de diagnose-aansluiting
van het voertuig. Als het geheel is
aangesloten, wordt eerst het nummer
van de actuele softwareversie en dan
pas het hoofdmenu weergegeven.
Gebruik de en toetsen om de
vereiste menufunctie te selecteren.
Druk op om de selectie te bevestigen
en volg dan de instructies op het
scherm.
Als er een aansluitprobleem is, wordt
het scherm 'Even wachten a.u.b.'
vervangen door helpschermen.
Voor meer informatie verwijzen wij naar
de "Bedieningshandleiding" en
"Voertuigapplicatielijst" op de website:
www.trwaftermarket.com/easycheck

Handleiding Aan de slag
12
Kabelidentificatie
Standaardkabels

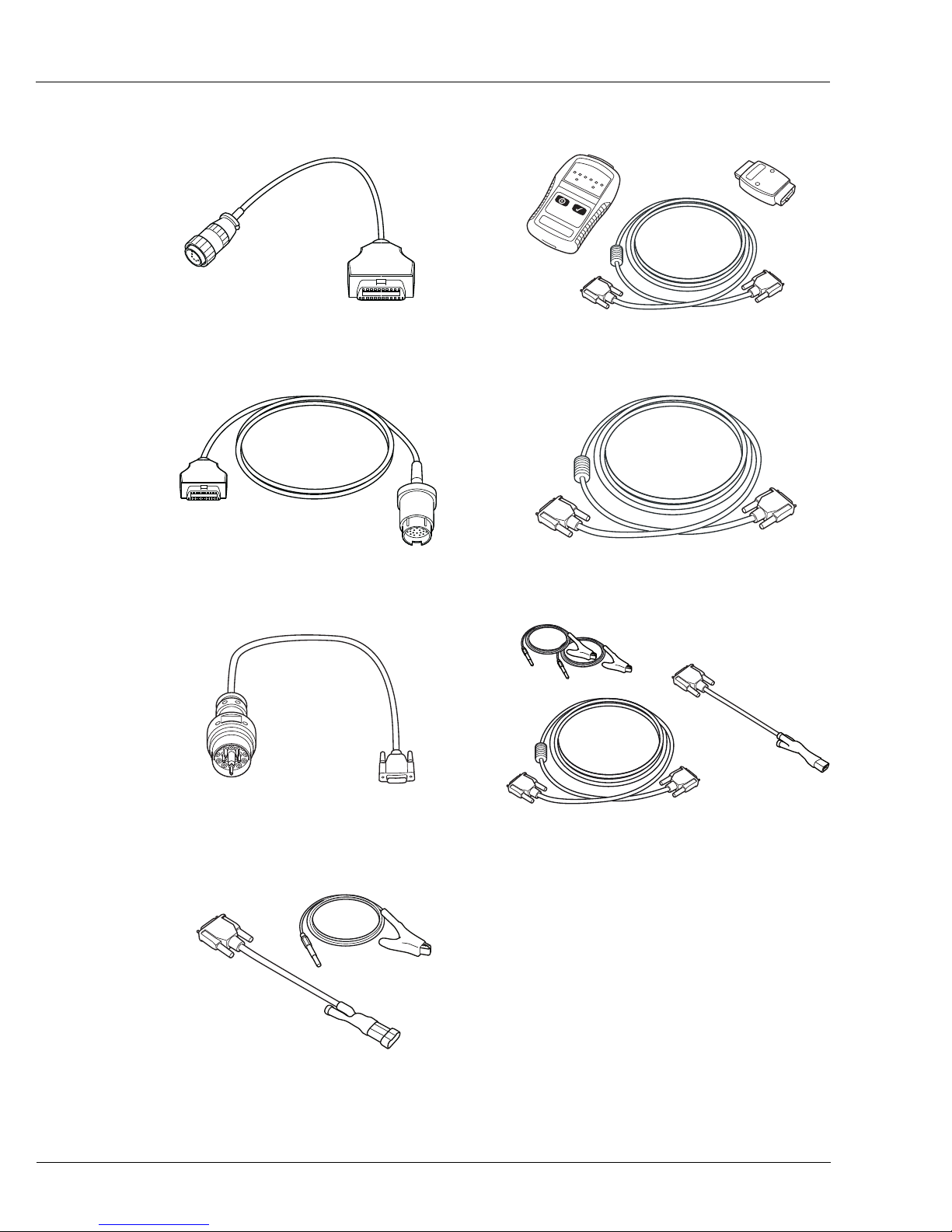

YTD965 - Multiplexerkabel
(meegeleverd met TRW-easycheck)
YTD961 (2-pins (EU) ) of YTD962 (3-pins (VK) )
Update kabelpakket – Dongle, USB-kabel en
voedingskabel (geleverd met TRW easycheck)
Optionele kabels
YTD952 – VAG-kabel (optioneel)
YTD953 – PSA-kabel (optioneel)
YTD954 - Mercedes "vrije" aansluitkabel
(optioneel)
TRW0046s
TRW0063
OM0961s
OM0964s
OM0962s

Handleiding Aan de slag
13
YTD955 – Sprinter-kabel (optioneel)
YTD956 – Mercedes-kabel (optioneel)
YTD957 – BMW-kabel (optioneel)
YTD958 - Fiat/Alfa Romeo/Lancia (optioneel)
YTD750 - Ventielactiveringskit (optioneel)
YTD963 - Verlengkabel (optioneel)
YTD966 Peugeot/Citroen 2-pin kabelkit
(optioneel)
OM0963s
OM0960s
OM0959s
OM1388s
TRW0014
OmiDetect
TRW0016
OM0060s

Handleiding Aan de slag
14

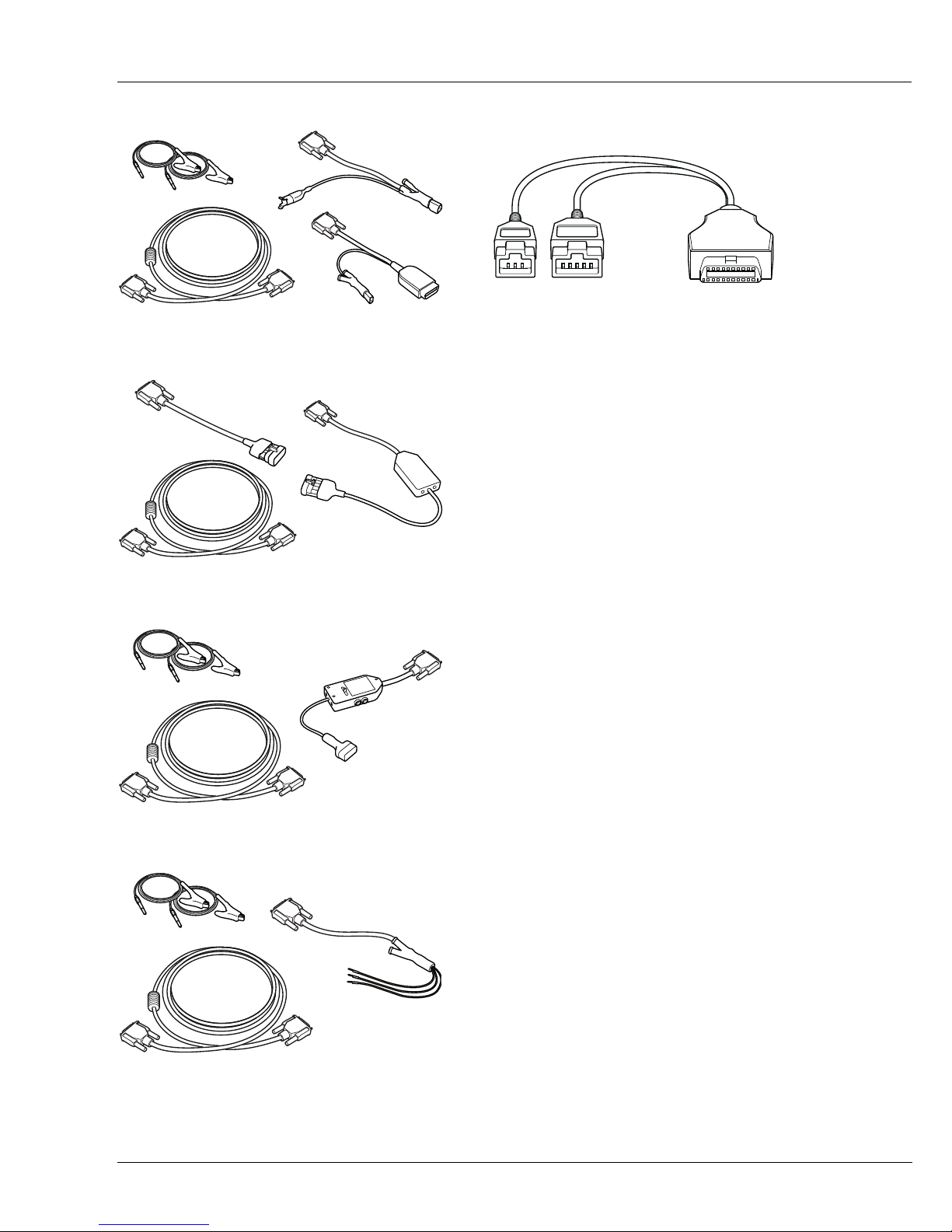

YTD967 Ford kabelkit (optioneel)
YTD968 GM Vauxhall/Opel kabelkit
YTD969 Hyundai/Mitsubishi/Proton kabelkit
YTD990 Toyota/Mazda kabelkit
YTD978 Honda 3/5 pins-adapterkabel
OM0057s
OM0058s
OM0059s
OM0061s
TRW0062

Guide de mise en service
15
Français
Guide de mise en service
Avant-propos
Merci d'avoir choisi l'outil de contrôle
TRW easycheck.
Ce Guide de mise en service présente
les composants du TRW easycheck,
ainsi que la procédure à suivre pour
connecter et utiliser cet outil. Avant
d'utiliser cet outil d'entretien, veuillez
vous reporter aux Consignes
d'utilisation sur la page web
www.trwaftermarket.com/
easycheck et sélectionner
téléchargements.
Mise en service
Pour commencer à utiliser votre nouvel
outil Easycheck TRW, veuillez d'abord
enregistrer vos coordonnées auprès du
Centre administratif sur le site
Internet de TRW. Rendez-vous sur
www.trwaftermarket.com/
easycheck.
Après avoir complété le processus
d'enregistrement, téléchargez la
Console de gestion Easycheck TRW et
suivez les instructions d'installation
affichées à l'écran pour l'activer.
Vous aurez besoin de votre identifiant
et de votre mot de passe.
Si vous ne disposez pas de ces
informations, vous pouvez les
réinitialiser en vous rendant dans le
Centre administratif sur le site
Internet de TRW et en suivant le guide
de réinitialisation de vos informations de
connexion.
Si vous avez bien suivi les étapes ci-
dessus, vous devriez réussir à activer
votre « Console de gestion Easycheck
TRW ».
Votre nouvel outil Easycheck TRW peut
maintenant:
•être déverrouillé à des fins
d'utilisation
•être réglé dans une langue
différente
•être mis à jour pour bénéficier de la
version la plus récente du logiciel et
être déverrouillé.
Votre outil vous est fourni avec une clé
de mise à jour, un câble USB et une
unité d'alimentation.
Utilisez ces éléments et branchez une
extrémité du câble USB sur votre
ordinateur et l'autre sur la clé. Alimentez
la clé de mise à jour à l'aide de l'unité
d'alimentation incluse et branchez votre
outil.
Cette opération lance la procédure
d'installation des pilotes de votre outil.
Une fois votre outil reconnu, le numéro
de série s'affiche en haut de la Console
de gestion. Poursuivez les procédures
de déverrouillage, de modification de la
langue et de mise à jour en fonction de
vos besoins.
Pour plus d'assistance, veuillez vous
rendre sur le site Internet
www.trwaftermarket.com et
sélectionner Nous contacter.

Guide de mise en service
16
Contenu du kit
Le kit comprend les éléments suivants:
1. L'outil de contrôle
2. La mallette de rangement
3. Le câble multiplex
4. Ensemble de câble de mise à jour -
Clé, câble USB et alimentation.
Clavier
L'outil de contrôle est doté d'un clavier
à 6 touches.
Le tableau ci-dessous indique les
fonctions remplies par les touches du
clavier.
Légende Fonction
Sélection d'une option de
menu, continuer ou oui.
Sortie d'un menu ou non.
Défilement d'un menu ou
d'un texte vers le haut.
Défilement d'un menu ou
d'un texte vers le bas.
Défilement vers la gauche et
la droite.
Affichage de l'aide
contextuelle (si disponible).
OM0941s

Guide de mise en service
17
TRW easycheck
Les fonctions affichées dans le menu
principal dépendent des fonctions
Easycheck TRW achetées.
Connexion
Connectez-vous au système spécifique
via la prise de diagnostic EOBD J1962
du véhicule ou via un connecteur
spécifique au système. Pour utiliser le
câble approprié, reportez-vous à la
« Liste des applications de véhicule
(Vehicle Application liste) » disponible
sur le site Internet de TRW :
www.trwaftermarket.com/
easycheck.
Branchez le câble adéquat entre l'outil
de contrôle et le connecteur de
diagnostic du véhicule. Une fois
l'appareil connecté, la version actuelle
du logiciel s'affiche avant que le menu
principal n'apparaisse.
Utilisez les touches et pour
sélectionner la fonction requise dans le
menu. Appuyez sur la touche pour
confirmer la sélection, puis suivez les
instructions affichées à l'écran.
En cas de problème de connexion, le
message d'invitation à patienter
"Veuillez patienter" est remplacé par les
fenêtres d'aide.
Pour obtenir plus de détails, reportez-
vous aux « Consignes d'utilisation » et à
la « Liste des applications de véhicule
(Vehicle Application List) » sur le site
Internet:
www.trwaftermarket.com/
easycheck.

Guide de mise en service
18
Identification des câbles
Câble standard
YTD965 - Câble multiplex
(fourni avec TRW easycheck)
YTD961 (2 broches (UE)) ou YTD962 (3 broches (R-
U)) Ensemble de câble de mise à jour – Clé, Câble
USB et alimentation (fournis avec Easycheck TRW)
Câbles en option
YTD952 – Câble VAG (en option)
YTD953 – Câble PSA (en option)
YTD954 - Câble volant Mercedes (en option)
TRW0046s
TRW0063
OM0961s
OM0964s
OM0962s

Guide de mise en service
19
YTD955 – Câble Sprinter (en option)
YTD956 – Câble Mercedes (en option)
YTD957 – Câble BMW (en option)
YTD958 - Fiat/Alfa Romeo/Lancia (en option)
YTD750 - Kit forceur de valve (en option)
YTD963 - Rallonge (en option)
YTD966 Kit de câbles à 2 broches Peugeot/
Citroën (en option)
OM0963s
OM0960s
OM0959s
OM1388s
TRW0014
OmiDetect
TRW0016
OM0060s
