Allgemeines
Der TUNZE® Calcium Dispenser 5074 (1) wird zur
kontinuierlichen Zugabe von Calcium in Ri󰀨becken
eingesetzt. Er ist ein Calciumhydroxid Reaktor,
der aus einer Mischung von Wasser und
Calciumhydroxid, das sogenannte „Kalkwasser“
direkt ins Becken einleitet. Er ist geeignet bis ca.
1.000L Steinkorallenaquarien.
Die Zugabe von Calcium kann auch mit einer
zweiten Methode durchgeführt werden: Mit einem
Kalkreaktor, z. B. dem TUNZE® Calcium
Automat (2), wird durch Einsatz von Kohlensäure
(CO2) Kalkgranulat gelöst und ins Becken
eingeführt (siehe Wirkungsweise von Calcium
Dispenser und Calcium Automaten).
Wichtiger Hinweis
Für den Betrieb des Calcium Dispensers 5074 wird
die Wasserstandsregelung TUNZE® Osmolator
3155 benötigt.
Der Anschluß erfolgt zwischen der Dosierpumpe
und dem Zulaufschlauch des Osmolators.
General aspects
TUNZE® calcium dispenser 5074 (1) is used for
continuous dosing of calcium to reef tanks. It is a
calcium hydroxide reactor which feeds a mixture
of water and calcium hydroxide, the so-called
„kalkwasser“, directly into the tank. It can be
tted in hard coral tanks up to about 1,000 l (264
Usgal.). Calcium can also be added by means
of a second method: A calcium reactor, such as
TUNZE® automatic calcium dispenser (2), uses
carbon dioxide (CO2) to dissolve lime granulate and
feeds the solution into the tank (see chapter titled
„Combined action of the calcium dispenser and the
automatic calcium dispenser“).
Important note
Water level regulator TUNZE® Osmolator 3155 is
required for the operation of Calcium Dispenser
5074. The unit is connected between the metering
pump and the feed hose of the Osmolator.
Généralités
TUNZE® Calcium Dispenser 5074 (1) est conçu
pour réaliser des apports continuels de calcium
en aquarium récifal. C’est un réacteur à calcium
réalisant une solution saturée en d’hydroxyde de
calcium „Kalkwasser“ directement conduite dans
l’aquarium. TUNZE® Calcium Dispenser est prévu
pour un aquarium de coraux durs jusqu’à 1000L.
La seconde méthode d’apports calciques par
réacteur à calcaire TUNZE® Calcium Automat (2)
utilise la dissolution du substrat calcaire par de
l’acide carbonique (CO2), voir E󰀨ets conjugués de
Calcium Dispenser et Calcium Automat.
Remarque importante
Calcium Dispenser 5074 nécessite l’utilisation d’une
régulation de niveau d’eau TUNZE® Osmolator
3155.
Calcium Dispenser se place entre la pompe
de dosage de l’Osmolator et le rejet d’eau vers
l’aquarium.

6 7
Lieferform
Der TUNZE® Calcium Dispenser 5074 wird
einbaufertig mit Mischbehälter, Halter, Schlauch,
Rückschlagventil und Calciumhydroxid geliefert.
Funktion
Der Calcium Dispenser wird von der Dosierpumpe
des Osmolators mit Wasser versorgt. Immer wenn
die Dosierpumpe verdunstetes Wasser nachfüllt,
gelangt das Wasser in den Calcium Dispenser
und wird so mit Calciumhydroxid angereichert. Auf
diese Weise gelangt „Kalkwasser“ ins Aquarium,
ohne dem Risiko eines zu hohen pH-Wertes.
Diese Kalkwasserzugabe bringt eine perfekte
Anreicherung an Karbonaten und eine
Phosphatausfällung als feste Teile. Diese
gebundenen Phosphate werden über den
Abschäumer aus dem Aquarium entfernt. Die
anfallende Kalkausfällung und deren Sedimente
können von einem Schnelllter aufgenommen
werden.

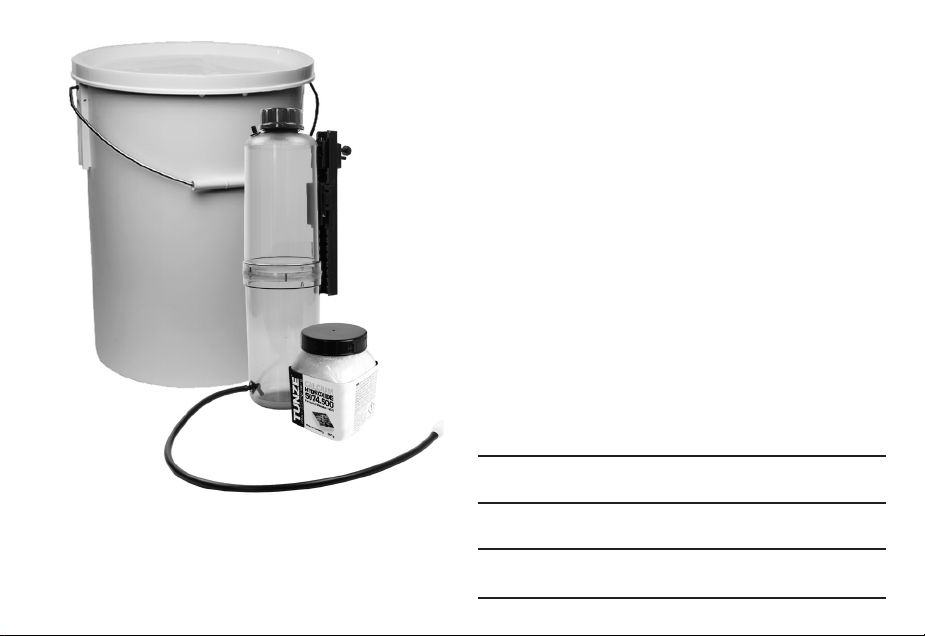

Kit 68
Die Zusammenstellung Kit 68 besteht aus Calcium
Dispenser 5074, Osmolator Universal 3155 sowie
einen Vorratsbehälter 5002.25.

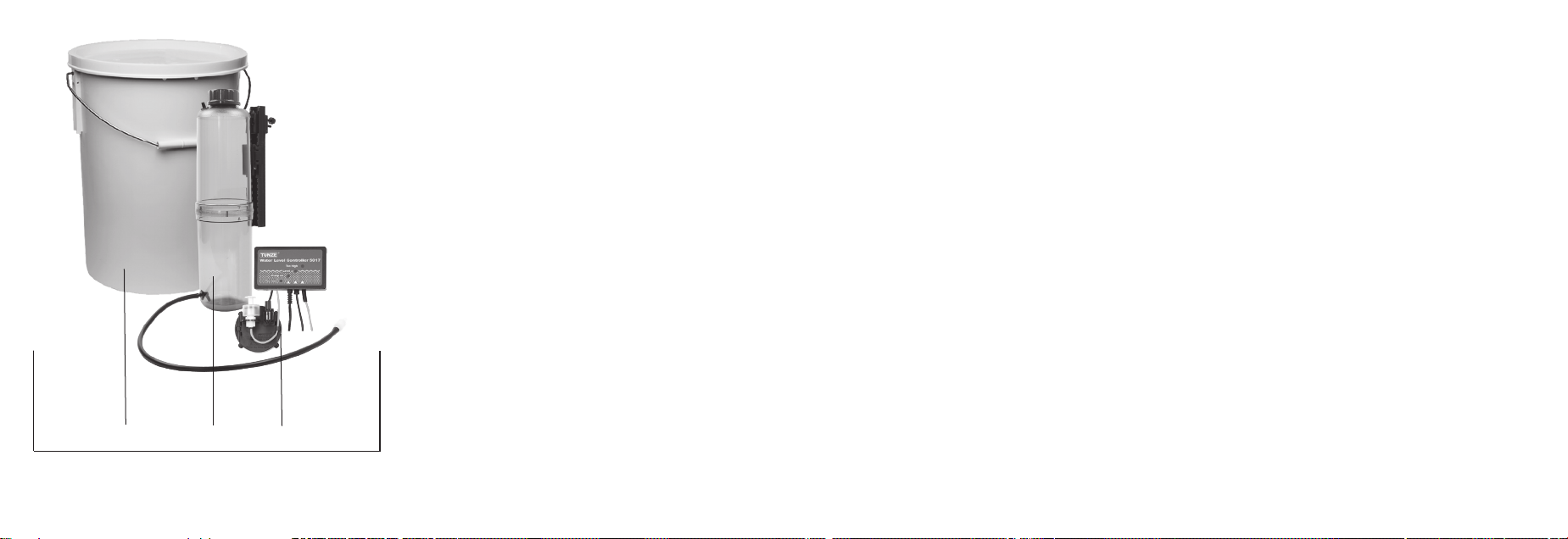

5002.250 + 5074 + 3155
Kit 68
Delivery condition
The TUNZE® calcium dispenser 5074 is supplied
ready for mounting with mixing container, holder,
hose, non-return valve and calcium hydroxide.
Functions
The calcium dispenser is provided with water by
the metering pump of the Osmolator. Whenever the
metering pump tops up any evaporated water, the
water passes through the calcium dispenser and
thus is enriched with calcium hydroxide. In this way
the „kalkwasser“ is added to the tank without the
risk of an excessively high pH value.
This addition of „kalkwasser“ ensures a perfect
enrichment in carbonates and phosphate
precipitation as solids. The skimmer removes
these xed phosphates from the tank. The lime
precipitation and the sediments produced can be
removed by a ne sediment lter.
Kit 68
Kit 68 consists of a calcium dispenser 5074,
Osmomat Universal 3155 as well as a storage
container 5002.25.
Contenu
TUNZE® Calcium Dispenser 5074 est livré complet
avec corps mélangeur, support, tuyau, clapet anti-
retour et hydroxyde de calcium.
Fonctions
Calcium Dispenser est alimenté en eau par
la pompe de dosage de l’Osmolator. Lors de
chaque séquence de complément d’évaporation,
l’eau traverse tout d’abord Calcium Dispenser et
s’enrichie en hydroxyde de calcium, une solution qui
limite le risque d’une montée brutale et dangereuse
du pH dans aquarium. Ces apports calciques
apportent un enrichissement en carbonates mais
aussi une liaison des phosphates évacuées ensuite
par l’écumeur. Les précipitations sédimentaires
sont éliminées par la ltration mécanique rapide.
Kit 68
Le Kit 68 regroupe Calcium Dispenser 5074 et
Osmolator Universal 3155 dans un réservoir
5002.25.

8 9

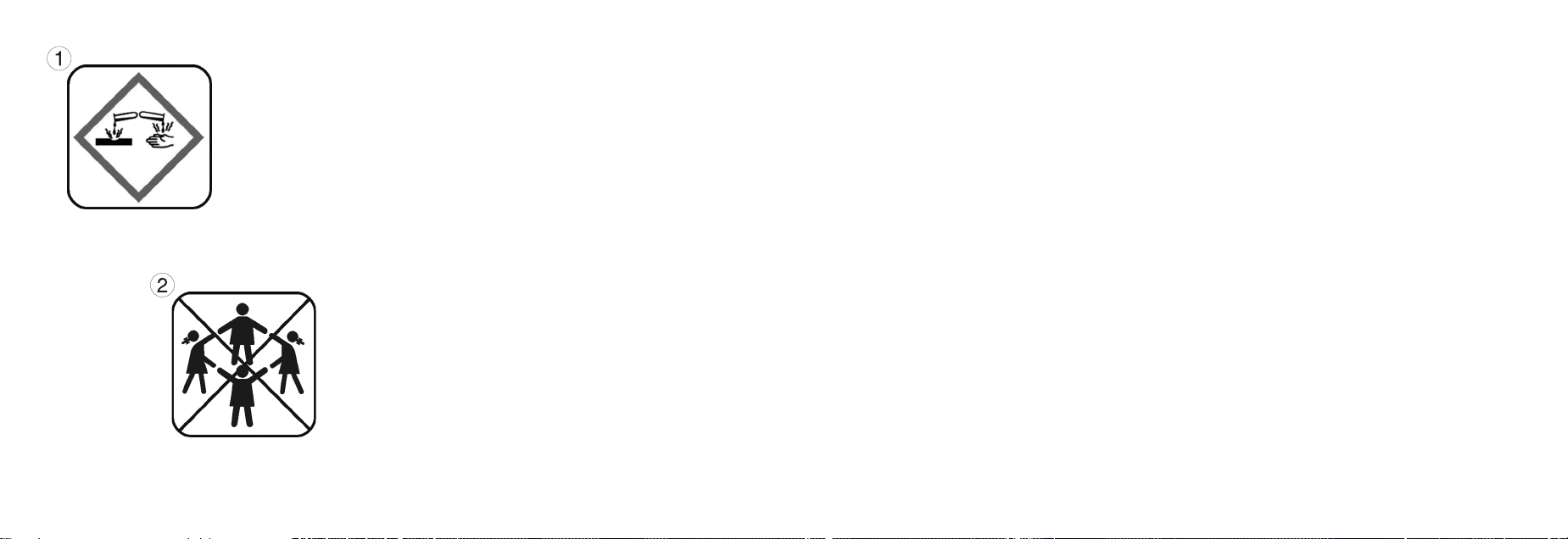

Sicherheitshinweise
Vorsicht Verletzungsgefahr!
Calciumhydroxid Ca(OH)2 ist ein starkes Reizmittel,
deshalb direkten Kontakt mit Augen und Haut
vermeiden. Beim Hantieren unbedingt Schutzbrille
und Handschuhe tragen (1) !
Calciumhydroxid unbedingt von Kindern fernhalten
und an einem Ort lagern, der für Kinder nicht
zugänglich ist (2) !
Dieses Gerät ist für Benutzer (einschl. Kinder)
mit eingeschränkten physischen, sensorischen
oder psychischen Fähigkeiten bzw. ohne jegliche
Erfahrung oder Vorwissen nur dann geeignet,
wenn eine angemessene Aufsicht oder ausführliche
Anleitung zur Benutzung des Gerätes durch eine
verantwortliche Person sichergestellt ist.
Die Kalkmilch (ungelöstes Calciumhydroxid mit
Wasser) nicht direkt ins Aquarium geben, es besteht
Gefahr für die Aquarienbewohner.
Safety instructions
Danger of injury !
Calcium hydroxide Ca(OH)2 is a strong irritant, for
this reason avoid any direct contact with the eyes
and skin. Wear safety goggles and gloves whilst
handling (1) !
Keep calcium hydroxide away from children; keep in
a safe place which is not accessible for children (2) !
This device is suitable for users (including children)
with limited physical, sensorial or mental abilities or
without any experience or previous knowledge, if
suitable supervision or detailed instructions on the
operation of the device is provided by a responsible
person.
Do not add the milk of lime (undissolved calcium
hydroxide in water) to the tank directly; danger to
the inhabitants in the aquarium.
Sécurité d’utilisation
Attention, risques de blessures !
L’hydroxyde de calcium Ca(OH)2 est un produit
fortement irritant, évitez tout contact direct avec la
peau et les yeux. Lors des manipulations, portez
gants et lunettes de protection (1) !
Tenir hors de portée des enfants, stocker en un
endroit inaccessible aux enfants (2) !
Les utilisateurs (enfants inclus) ayant des limitations
physiques, sensorielles, psychiques, ne bénéciant
pas d’une expérience ou de connaissances
su󰀩santes ne peuvent utiliser cet appareil qu’avec
le concours d’une tierce personne responsable,
assurant la surveillance ou veillant à l’observation
du mode d’emploi.
N’introduisez pas de lait de chaux (eau + hydroxyde
de calcium non dissout) directement dans
l’aquarium : risques pour les animaux.

10 11
Sicherheitshinweise
Das Kalkpulver nicht direkt in den Vorratsbehälter
oder ins Aquarium schütten, es besteht Gefahr für
Aquarienlebewesen und Tauchpumpen (3).
Nur reines Calciumhydroxid verwenden, das
Laborquallität bzw. hohen Reinheitsgrad aufweist.
Nur Calciumhydroxid in Pulverform einsetzen.
Calcium Dispenser nur in Behältern betreiben, die
Schlauchverbindungen sind nicht für den Betrieb
außerhalb geeignet. Es besteht Leckgefahr nach
längerer Zeit (4).
Pumpen und Heizer regelmäßig auf Verkalkung
prüfen, spätestens nach 6 Monaten gründlich
reinigen.
Gebrauchsanleitung gut aufbewahren.
Safety instructions
Do not pour the lime powder into the storage tank
or the aquarium directly; danger to the inhabitants
in the aquarium and to the submerged pumps (3).
Use pure calcium hydroxide only which has
laboratory quality or a high degree of purity.
Use powdered calcium hydroxide only.
Use the calcium dispenser in containers only; the
hose connections are not suitable for any outside
operation. After a longer period of operation there is
a danger of leakage (4).
Check the pumps and heaters for furring in regular
intervals; clean thoroughly after six months at the
latest.
Keep the operating instructions in a safe place.
Sécurité d’utilisation
N’introduisez pas directement de l’hydroxyde de
calcium dans un réservoir ou dans l’aquarium :
risques pour les animaux et les pompes
immergeables (3).
N’utilisez que de l’hydroxyde de calcium de grande
pureté, qualité laboratoire ou équivalente.
Calcium Dispenser doit être utilisé dans un réservoir
car la jonction de ses tuyaux n’est pas conçue pour
une utilisation externe : risque de détachement
après une longue période (4).
Vériez régulièrement l’entartrage des chau󰀨ages
et des pompes, nettoyage minimum tous les 6 mois.
Veuillez consulter le mode d’emploi avec attention.

12 13

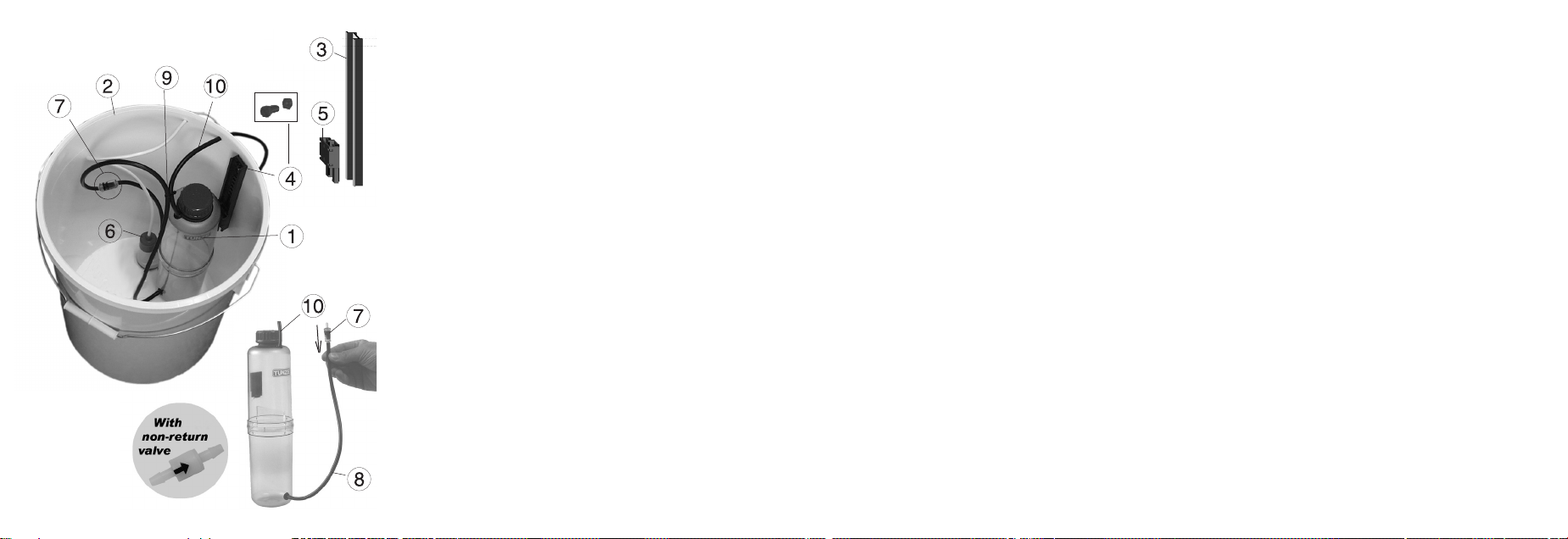

Befestigung im Vorratsbehälter 5002.25
Geeigneten Platz für den Calcium Dispenser (1) im
Vorratsbehälter (2) bestimmen, auf leichten Zugang
beim Befüllen achten.
Lochschiene (3) mit beiliegender Schraube M6x15mm
und Mutter (4) im oberen Bereich des Vorratsbehälters
(ca. 2cm vom oberen Rand) befestigen. Dazu sollten
Sie ein Loch Ø 6mm bohren, falls dies nicht schon
vorhanden ist. Schiebeteil (5) auf Lochschiene
einsetzen.
Zulaufschlauch des Osmolators ca.30 cm vom
Pumpenausgang der Dosierpumpe (6) entfernt
durchschneiden. Dispenser an den Wasserzuuss
anschließen und dabei Rückschlagventil (7)
zwischen Dispenser und Pumpenausgang einsetzen.
Auf Durchussrichtung achten! Beiliegendes
Schlauchstück (8) mit unterem Anschluß verbinden.
Schläuche mit beiliegendem Kabelbinder (9) xieren.
Zweites Stück des Zulaufschlauches am Ausgang (10)
des Dispensers anstecken und zum Aquarium führen.
Ende des Zulaufschlauches mittels Halter am Aquarium
sichern. Darauf achten, dass das Schlauchende nicht
in die Wasseroberäche eintauchen kann. Gefahr des
Rücklaufes, siehe „Befestigung des Zulaufschlauches“.
Osmolator nach separater Anleitung montieren.
Attachment in the storage container 5002.25
Determine a suitable place for the calcium dispenser (1)
in the storage container (2) ensuring easy access for
lling.
Use the enclosed M6 x 15 mm screw and nut (4) to
attach the perforated rail (3) in the upper area of the
storage container (approx. 2 cm away from the upper
edge). For this purpose, please drill a hole 6 mm in
diameter, if not provided already. Place the sliding
part (5) on the perforated rail.
Cut the feed hose of the Osmolator o󰀨 approx. 30 cm
(11.8 in.)from the pump outlet of the metering pump (6).
Connect the dispenser to the water inow, and in the
process place the non-return valve (7) between the
dispenser and the pump output. Observe the owing
direction ! Fit the enclosed piece of hose (8) to the
lower connection.
Use the cable fasteners (9) enclosed to x the hoses.
Fit the second piece of the feed hose to the output (10)
of the dispenser and pass on to the aquarium.
Secure the end of the feed hose to the aquarium by
means of the holder. Please ensure that the hose
end cannot be submerged. Danger of return ow; cf.
„Attachment of the feed hose“.
Fit the Osmolator according to the separate instructions.
Fixation dans le réservoir 5002.25
Dans le réservoir (2), choisissez un emplacement
convenant à Calcium Dispenser (1) et garantissant
son remplissage facile.
Fixez la barre de montage (3) en zone supérieure du
réservoir (env. 2cm du bord) par la vis M6X15mm et
son écrou (4). Si besoin, percez un trou diam. 6mm.
Glissez la pièce coulissante (5) sur la barre.
Coupez le tuyau de l’Osmolator à env. 30 cm de la
sortie de la pompe (6). Intégrer le Dispenser dans le
circuit d’eau, montez le clapet anti-retour (7) entre la
pompe et le Dispenser. Veillez au sens de passage!
Raccordez le tuyau fourni (8) sur l’entrée basse du
Dispenser.
Solidarisez les tuyaux à l’aide du collier fourni (9).
Raccordez la deuxième partie du tuyau (10) allant
vers l’aquarium sur la sortie du Dispenser.
Fixez l’extrémité de ce tuyau à l’aquarium par son
support, sortie bien au-dessus de la surface de l’eau
an d’éviter tout retour d’eau, voir Placement du
tuyau d’amenée d’eau.
Montez l’Osmolator conformément à sa notice
d’utilisation.

14 15

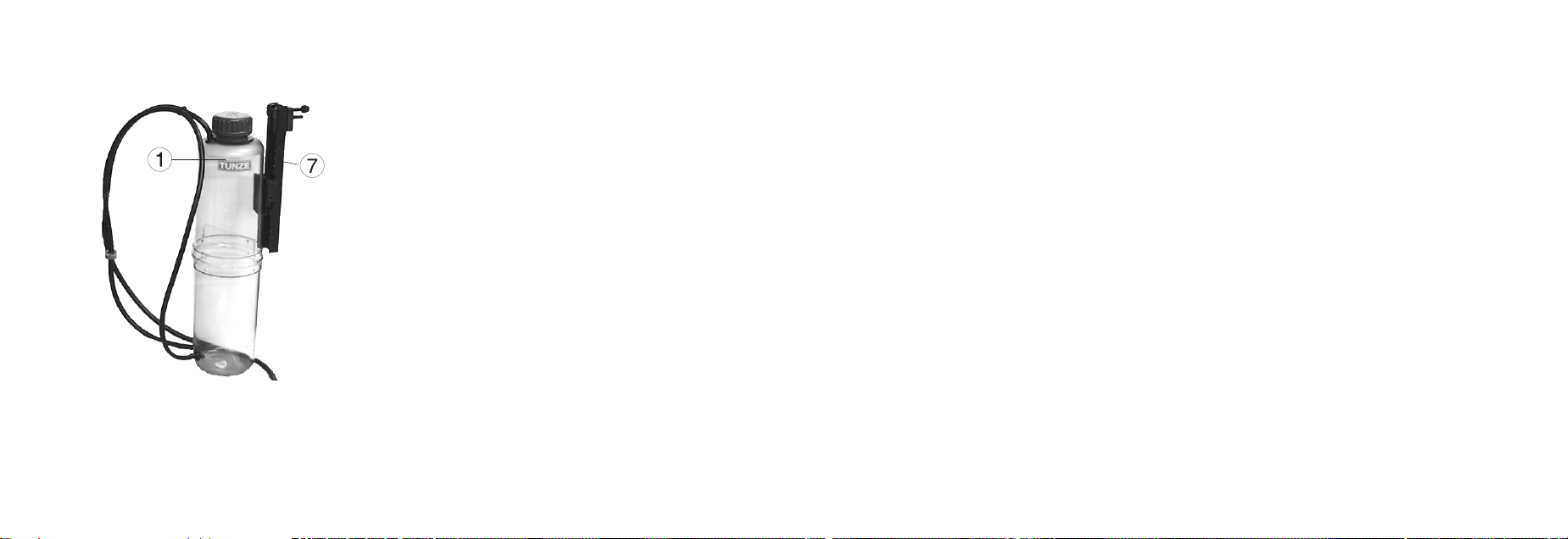

Befestigung in anderen Behältern
Der Calcium Dispenser (1) kann im Vorratsbehälter
5002.25 oder anderen Kunststo󰀨- bzw.
Glasbehältern eingesetzt werden. Die Größe
dieser Behälter sollte zur Aufnahme des ganzen
Dispensers geeignet sein(Länge 350 x ø140mm).
Das Volumen richtet sich jedoch ausschließlich nach
den Sicherheitsanforderungen des Osmolators.
Bei einem anderen Kunststo󰀨behälter wird die
Befestigung wie beim TUNZE® Vorratsbehälter
5002.25 ausgeführt. Bei Glasbehältern sollte der
Calcium Dispenser (1) nur an einer senkrechten
Glasscheibe montiert werden.
Attachment in other containers
The calcium dispenser (1) can be placed in storage
container 5002.25 or in other plastic or glass
containers. The size of this container should be
suitable to house the whole dispenser (length 350
x diam. 140 mm / length 13.7 x diam. 5.5 in.)).
However, the volume depends exclusively on the
safety requirements of the Osmolator.
In case of another plastic container, the unit is
attached like in the TUNZE® storage container
5002.25. In case of glass containers, the calcium
dispenser (1) should be tted to a vertical glass
pane only.
Fixation dans d’autres conteneurs
Calcium Dispenser (1) se place dans un réservoir
5002.25 ou dans tout autre conteneur en plastique
ou en verre adapté à l’encombrement (haut. 350mm
x diam. 140mm). Le volume total du conteneur doit
se conformer aux indications de l’Osmolator.
Pour les conteneurs plastiques, la xation est
identique à celle du réservoir 5002.25. Dans une
cuve en verre, Calcium Dispenser (1) se xe
uniquement sur une paroi verticale.

16 17

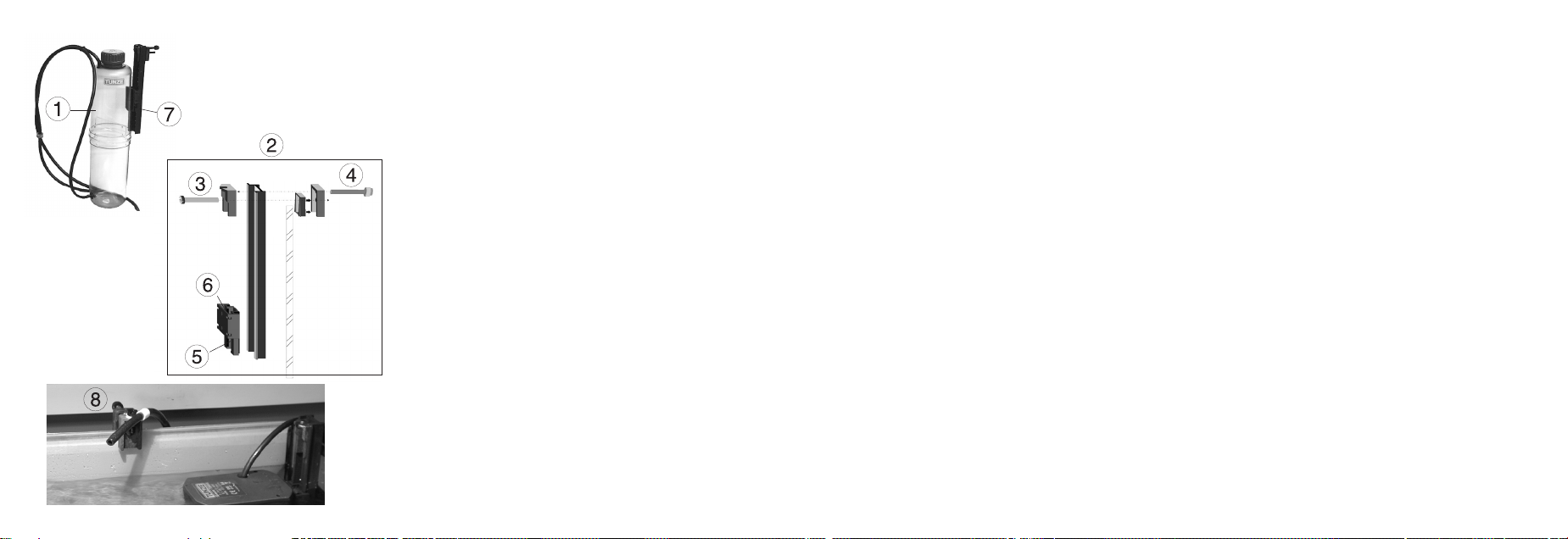

Befestigung des Calcium Dispensers mit
Halter (2) an senkrechter Glasscheibe
Halter vormontieren.
Einstellen der Glasstärke (max.19mm) mit der
unteren Schraube M 5x10 DIN 84A(3).
Klemmschraube M 5x40 DIN 465A (4) anziehen, auf
festen Sitz achten.
Position des Dispensers einstellen. Hierzu die
Lasche (5) anheben, das Schiebeteil (6) in die
gewünschte Position schieben und Lasche
einrasten.
Dispenser einhängen (7).
Platzierung des Wasserzulaufes
Schlauchende (8) immer deutlich über dem
Wasserspiegel befestigen, dadurch wird ein
möglicher Wasserrücklauf in den Vorratsbehälter
vermieden.
Kalkwasser immer direkt in der Nähe des Ausgangs
der Strömungspumpe einleiten, das ermöglicht eine
bessere Verteilung im Becken.
Hinweis: Kalkwasser niemals in ruhige Zonen oder in
einen Filterkasten (Comline Filter, Unterschranklter,
Abschäumerbehälter, etc.) einleiten.
Attachment of the calcium dispenser to a
vertical glass pane by means of holder (2)
Pre-mount the holder.
Use the lower screw M 5x10 DIN 84A (3) to set the
glass thickness (max. 19 mm / .74 in.).
Tighten the clamping screw M 5x40 DIN 465A (4);
ensure a tight t.
Set the position of the dispenser. For this purpose,
lift the bracket (5), place the sliding part (6) in the
requested position, and permit the bracket to snap
in.
Suspend the dispenser (7).
Placing the feed hose
Always t the hose end (8) well over the water level
to prevent a potential water reux into the storage
container.
Always feed the „kalkwasser“ directly in the vicinity
of the output of the circulation pump, which permits
a better distribution in the tank.
Note:
Never feed the „kalkwasser“ in quiet zones or in a
lter chamber (Comline lter, cabinet lter, skimmer
tank, et cetera).
Fixation de Calcium Dispenser sur
paroi verticale avec support (2)
Procédez à un premier assemblage du support.
Ajustez à l’épaisseur du verre (max. 19mm) par la
vis de réglage inférieure M 5x10 DIN 84A (3).
Serrez la vis de serrage supérieure M 5x40 DIN
465A (4), veillez à la bonne assise.
Ajustez la position du Dispenser. Pour cela,
maintenez le verrouillage en translation (5), glissez
le support à la hauteur désirée puis libérez le
verrouillage jusqu’à son enclenchement..
Accrochez le Dispenser (7).
Placement du tuyau d’amenée d’eau
An d’éviter un retour d’eau dans le réservoir
par amorçage, veuillez toujours xer le tuyau
d’amenée (8) bien au-dessus de la surface de l’eau.
Déversez toujours le Kalkwasser près de la sortie
d’une pompe de brassage garantissant une
meilleure répartition dans le bac.
Remarque : ne jamais conduire le Kalkwasser dans
des zones calmes ou dans des cuves de ltrations
(ltre Comline, ltre sous aquarium, compartiment
d’écumeur, etc.).

18 19

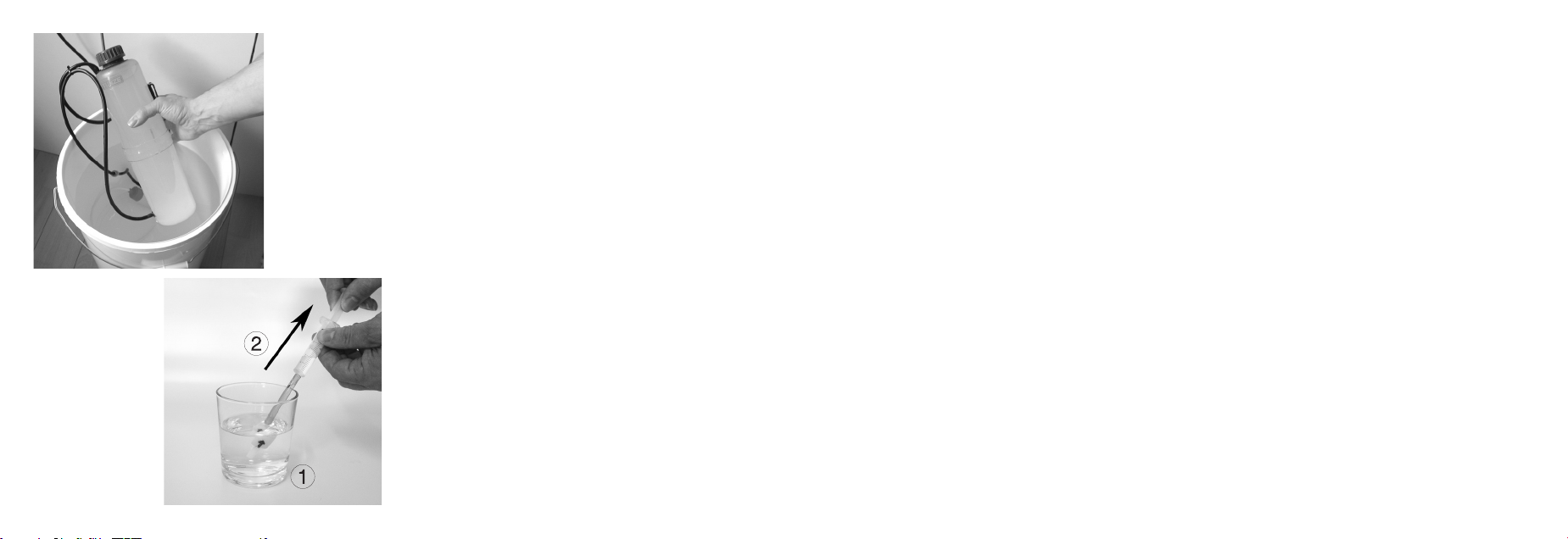

Inbetriebnahme
Calcium Dispenser aus Halterung abheben und
Schraubdeckel ö󰀨nen. (1)
Bestimmte Menge an Calciumhydroxid (2)
einfüllen (3) und Osmosewasser bis 1cm unter
den oberen Rand au󰀨üllen. Dosierangaben siehe
Abschnitt „Dosierbeispiele“.
Dispenser mit Deckel wieder verschließen (4)
und anschließend schütteln, um eine gute
Durchmischung zu erzielen.
Dispenser in Halterung einhängen und für 15
Minuten ruhen lassen (5).
Anschließend Osmolator in Betrieb nehmen.
Initial operation
Remove the calcium dispenser from the holder and
open the screw cap. (1)
Fill (3) a certain quantity of calcium hydroxide (2)
and top up with osmosis water up to 1 cm (.39 in.)
below the upper edge. For dosing, please refer to
the chapter titled „Examples for calcium hydroxide
dosing“.
Use the cap to close (4) the dispenser again, and
shake well to obtain a good mixture.
Suspend the dispenser in the holder, and permit to
settle for 15 minutes (5).
Subsequently start up the Osmolator again.
Mise en service
Retirez Calcium Dispenser de son support puis
ouvrez le bouchon à vis (1).
Introduisez une certaine charge (3) en hydroxyde
de calcium (2) puis rajoutez de l’eau osmosée
jusqu’à 1 cm du bord supérieur. Pour le dosage, voir
„Exemples de dosage en hydroxyde“.
Refermez le bouchon puis agitez (4) an d’obtenir
un bon mélange.
Repositionnez Dispenser dans son support puis
laissez décanter durant 15 min (5).
Passé ce temps, enclenchez Osmolator.

20 21
Regelmäßige Nachfüllung
Wir empfehlen die Nachfüllung mit Calciumhydroxid
Art.Nr. 5074.50 alle 7-10 Tage.
Osmolator ausschalten.
DispenservonHalterungabhebenundSchraubdeckel
ö󰀨nen.
Wasser, der Menge von ca. 2 Esslö󰀨eln (1)
entsprechend aus Dispenser ausgießen und durch
bestimmte Menge an Calciumhydroxid ergänzen,
siehe dazu den Abschnitt „Dosierbeispiele“.
Dispenser mit Deckel verschließen und schütteln.
Dispenser in Halterung einhängen und für 15 Minuten
ruhen lassen.
Anschließend Osmolator wieder in Betrieb nehmen.
Hinweis:Wirempfehlen,eine bestimmteCalciumdosis
wöchentlich nachzufüllen. Dieser Zeitabstand sollte
auch mit der Nachfüllung für den Vorratsbehälter des
Osmolators übereinstimmen (2).
Regular rell
We recommend relling the calcium hydroxide, article
No. 5074.50, every seven to ten days.
Switch o󰀨 the Osmolator.
Remove the calcium dispenser from the holder and
open the screw cap.
Remove water to the amount of approx. 2 table
spoons (1) from the dispenser and compensate by
a certain quantity of calcium hydroxide – cf. chapter
titled „Examples for calcium hydroxide dosing“.
Use the cap to close the dispenser; shake the unit well.
Suspend the dispenser in the holder, and permit to
settle for 15 minutes.
Subsequently start up the Osmolator again.
Note: We recommend trelling a certain amount of
calcium every week. This period of time should also
correspond to the relling of the storage container of
the Osmolator (2).
Recharge périodique
Nous préconisons le remplissage à l’aide
d’hydroxyde de calcium réf. 5074.50 tous les 7 à 10
jours.
Stoppez Osmolator
Retirez Calcium Dispenser de son support puis
ouvrez le bouchon à vis.
Retirez l’équivalent de 2 cuillères à soupe d’eau du
Dispenser et remplacez par une certaine charge (1)
en hydroxyde de calcium, voir „Exemples de dosage
en hydroxyde“.
Refermez le bouchon puis agitez an d’obtenir un
bon mélange.
Repositionnez Dispenser dans son support puis
laissez décanter durant 15 min.
Passé ce temps, enclenchez Osmolator.
Remarque : Nous préconisons un remplissage
hebdomadaire d’une certaine charge en hydroxyde.
Cette période devrait correspondre au remplissage
du réservoir de l’Osmolator (2).

22 23
Pege / Reinigung des Ventils
Wir empfehlen, den Calcium Dispenser ca. alle
3 Monate zu entleeren und mit klarem Wasser
zu spülen. Dabei werden die entstandenen
Ablagerungen (Kalkreste) entfernt.
Bei starker Verkalkung drei Suppenlö󰀨el Essig
oder Essigessenz in den Reaktor geben und mit
Wasser au󰀨üllen. Einige Stunden einwirken lassen,
danach mit klarem Wasser spülen und schon ist der
Dispenser für den Weiterbetrieb bereit.
Hinweis: Dosierpumpe nur in Osmosewasser
betreiben, beim Ansaugen von Schmutz kann das
Rückschlagventil beschädigt werden.
Reinigung des Ventils
Bei Fehlfunktion z.B. Rücklauf des Wassers oder
langsames entleeren des Dispensers, sollte das
Rückschlagventil 5074.01 gereinigt werden.
Rückschlagventil in ein Glas mit Essig oder
Essigessenz tauchen (1) und mit einer Spritze in
Pfeilrichtung ansaugen (2).
15 Minuten einweichen lassen und 2 bis 3 Mal
wiederholen.
Danach unter klarem Wasser gut spülen und wieder
einsetzten!
Maintenance / cleaning of the valve
We recommend emptying the calcium dispenser
every three months, and to rinse it with plain water.
In the process any deposits (lime residue) are
removed.
In case of heavy furring, put three tablespoons
of vinegar into the reactor and top up with water.
Permit to react for some hours; subsequently rinse
with plain water, and the dispenser is ready for
operation again.
Note: Operate the metering pump in osmosis water
only; if debris is drawn in, the non-return valve may
be damaged.
Cleaning the valve
In case of malfunction such as return ow of water
or slow discharge of the dispenser, the Non-Return
Valve 5074.01 has to be cleaned.
Dip the non-return valve in a glass of vinegar (1) and
use a syringe to draw in in direction of the arrow (2).
Permit to soak for fteen minutes, and repeat two
to three times.
Subsequently rinse well in plain water and reinstall
again !
Entretien / Nettoyage du clapet
An d’évacuer le calcium résiduel, nous préconisons
de vider et de rincer Calcium Dispenser à l’eau claire
tous les 3 mois.
Lors de fortes précipitations calciques, introduisez 3
cuillères de vinaigre dans le réacteur puis remplissez
d’eau. Laissez agir quelques heures puis rincez, le
Dispenser est à nouveau prêt au fonctionnement.
Remarque : n’utilisez la pompe de dosage que dans
de l’eau osmosée. Lors de l’aspiration de grosses
particules, le clapet anti-retour peut être bouché ou
détérioré.
Nettoyage du clapet
En cas de mauvais fonctionnement, par exemple un
retour d’eau dans le réservoir ou la vidange lente
du Dispenser, il est nécessaire de nettoyer le clapet
anti-retour 5074.01.
Immergez le clapet anti-retour dans un verre d’eau
contenant du vinaigre blanc ou de l’acide dilué (1)
et aspirez dans le sens de la èche à l’aide d’une
seringue (2).
Laissez tremper 15 minutes et renouvelez 2 à 3 fois
l’opération.
Rincez le clapet à l’eau claire, il est prêt à une
nouvelle utilisation !

24 25
Zusammenwirken von Calcium
Dispenser und Calcium Automat
Beim Einsatz des Dispensers zusammen mit
dem Calcium Automat 3170 sind keine speziellen
Vorkehrungen zu tre󰀨en.
Der Dispenser hat nicht nur einen positiven Einuss
auf den pH-Wert (geringfügige Anhebung), sondern
erhöht auch die Leistung des Calcium Automats.
Deswegen könnte eine Erhöhung des Sollwertes an
einem pH-Meter (CO2-Steuerung für den Calcium
Automat) notwendig werden.
Wir empfehlen ebenfalls die regelmäßige Messung
von KH (Art.Nr.7014/2) und Calcium (1) (Art.
Nr.7015/2). Gute Werte in einem gesunden
Korallenri󰀨aquarium sind z.B :
KH: 8 – 10° und Calcium : 400 – 500 mg/l.
Combined action of the calcium dispenser
and the automatic calcium dispenser
No special measures have to be taken for the
combined action of the calcium dispenser and
Automatic Calcium Dispenser 3170.
Not only does the dispenser have a positive
inuence on the pH value (slight increase), it also
increases the performance of the automatic calcium
dispenser. For this reason, the setpoint value may
have to be increased at a pH Meter (CO
2
control for
the automatic calcium dispenser).
We recommend a measurement of the carbonate
hardness (article No. 7014/2) and calcium (1) (article
No. 7015/2) in regular intervals as well. Good values
in a healthy coral reef aquarium are, for example:
carbonate hardness: 8° to 10° and calcium: 400 to
500 mg/l.
E󰀨ets conjugués de Calcium
Dispenser et Calcium Automat
La mise en service de Calcium Dispenser en
complément de Calcium Automat 3170 ne demande
aucune disposition particulière.
Calcium Dispenser n’a pas qu’un e󰀨et positif sur le
pH moyen du bac (légère augmentation), il accroît
encore le rendement de Calcium Automat. Il pourrait
alors être nécessaire de réajuster la consigne pH
d‘un Controller pH assurant le pilotage en CO2de
Calcium Automat.
Nous conseillons une mesure régulière de KH (réf.
7014/2) et du taux de calcium (réf. 7015/2) (1). Un
aquarium récifal sain devrait posséder les valeurs
suivantes :
KH : 8 - 10° all. et calcium : 400 - 500 mg/l.

26 27
Wichtige Hinweise für den Gebrauch
Beim Entnehmen von Wasser, Steinen, Korallen
oder Tieren aus dem Aquarium, kann es zu einer
überhöhten Zufuhr von Calciumhydroxid aus
dem Calcium Dispenser kommen und deshalb zu
einem erhöhten pH-Wert führen. Zur Vermeidung
muss eine entsprechende Wassermenge, als
Volumenausgleich, direkt von Hand ins Becken
nachgefüllt werden.
Vor Neubefüllung des Calcium Dispensers, Filter
zuerst reinigen! Sollte der Filterwechsel unmittelbar
nach der Neubefüllung erfolgen (mit weniger
als 15min Wartezeit), besteht die Gefahr, dass
ungelöstes Calciumhydroxid direkt in das Aquarium
gelangt und Verätzungen an Aquarienbewohnern
hervorruft!
Für einen Calcium Dispenser sollte nicht mehr als
ca. 0,3 Liter Wasser pro Einschaltzyklus verwendet
werden.
Das Wasserniveau von Vorratsbehälter zu Aquarium
sollte 160cm nicht überschreiten.
Important notes on use
When water, stones, corals or animals are removed
from the aquarium, the calcium dispenser may
release an excessive amount of calcium hydroxide,
which will lead to an increased pH value. In order
to prevent this from happening, a corresponding
amount of water has to be lled into the tank by
hand as a compensation of volume.
Prior to relling the calcium dispenser, the lter
has to be cleaned ! If the change of lter is carried
out directly after the rell (with a waiting period of
less than 15 minutes), there is a risk of undissolved
calcium hydroxide getting into the aquarium directly,
causing irritation of the inhabitants in the aquarium.
No more than approx. 0.3 litres (10  oz.) of water
per operating cycle should be used for a calcium
dispenser.
The water level between storage container and the
surface of aquarium should not exceed 160 cm
(62.9 in.).
Remarques d’utilisation importantes
Une extraction d’eau, de pierres, de coraux ou
d’animaux de l’aquarium peut conduire à un
surdosage en hydroxyde de calcium et à un pH
trop élevé. Pour cela, un volume d’eau équivalent
doit être rajouté manuellement et directement à
l’aquarium et non par le Dispenser.
Les ltres doivent toujours être nettoyés avant le
remplissage du Dispenser. Si le nettoyage devait
intervenir après un remplissage (avec un temps
de décantation de moins de 15 min.), il subsiste un
risque de dommages aux animaux par introduction
d’hydroxyde non dissout!
Le volume d’eau déversé durant un cycle de
fonctionnement de Calcium Dispenser ne doit pas
dépasser 0,3 L.
La distance entre le niveau d’eau du réservoir et la
surface de l’aquarium ne doit pas dépasser 160 cm.

28 29
Wichtige Hinweise für den Gebrauch
Die Kalkwassermenge, die in das Aquarium
gelangen kann, ist von der Verdunstung abhängig.
Es ist daher mit einem erheblichen Unterschied
(bis zur Hälfte) zwischen einem abgedeckten und
o󰀨enen Aquarium zu rechnen!
Eine Abweichung der Kalkwasserzufuhr zwischen
Sommer und kühleren Jahreszeiten ist auch
möglich.
Wir empfehlen, eine monatliche Kontrolle und
Reinigung bei Dosierpumpe, Dispenser und
Rückschlagventil durchzuführen.
Schraubdeckel des Dispensers immer geschlossen
halten, um Kontakt mit der Umgebungsluft und
eine Umwandlung des Calciumhydroxids zu
Calciumcarbonat (Kalk) zu vermeiden.
Bei unsachgemäßem Gebrauch des Calcium
Dispensers kann es zu starken Kalkablagerungen
an Aquarienpumpen und Heizern kommen.
Deswegen müssen diese Komponenten regelmäßig
geprüft und gereinigt werden (1).
Das Nachfüllwasser für den Dispenser sollte immer
Osmosewasserqualität sein (2).
Important notes on use
The volume of „kalkwasser“, which is dosed into
the aquarium, depends on the evaporation. For
this reason, a considerable di󰀨erence (up to 50 per
cent) has to be expected between a covered and an
uncovered aquarium !
A deviation of the „kalkwasser“ feed between the
hotter and cooler months of the year is possible as
well.
We recommend a monthly check and cleaning of
the metering pump, dispenser and non-return valve.
Always keep the screw cap of the dispenser closed
in order to prevent any reaction with the ambient air
causing a conversion of the calcium hydroxide into
calcium carbonate (lime).
In case of incorrect application of the calcium
dispenser, heavy lime deposits may occur at the
aquarium pumps and heaters.
For this reason, these components have to be
checked and cleaned in regular intervals (1).
The water relled in the dispenser should always be
of osmotic water quality (2).
Remarques d’utilisation importantes
La quantité de Kalkwasser introduite dans
l’aquarium est fonction de l’évaporation. Dans ces
conditions, comptez sur une variation importante
(jusqu’à moitié) entre un bac ouvert et un bac fermé.
Des di󰀨érences d’apports calciques entre l’été et les
saisons plus fraîches sont possibles.
Nous conseillons un contrôle et un nettoyage
mensuel de la pompe de dosage et du clapet anti-
retour.
Veuillez bien fermer le bouchon du Dispenser an
d’éviter un contact du Kalkwasser avec l’air ambiant
et sa précipitation en carbonate de calcium.
L’utilisation inconsidérée de Calcium Dispenser peut
conduire à un entartrage des pompes immergeables
et des chau󰀨ages. Pour cela, veuillez contrôler et
nettoyer régulièrement ces composants (1).
L’eau de rajout utilisée pour le Dispenser doit
toujours être de qualité osmosée (2).

30 31
Dosierbeispiele für Calciumhydroxid
Die Angaben sind für o󰀨ene Meerwasseraquarien
und maximale Verdunstung.
Dosiermenge:1 Ka󰀨eelö󰀨el mit Calciumhydroxid
entspricht ca. 5 g
Die empfohlenen Daten sind vom Tierbesatz
abhängig.
Dosierbeispiel (1)
Ri󰀨becken mit weniger als 180 L Inhalt:
Zugabe von 10 g Calciumhydroxid in den Calcium
Dispenser alle 10 Tage.
Dosierbeispiel (2)
Weichkorallenaquarium mit 150 – 400 L, oder
Ri󰀨becken, besetzt vorwiegend mit Steinkorallen
jedoch mit weniger als 180 L Inhalt:
ausgestattet mit Calcium Dispenser, Zugabe von
10g Calciumhydroxid pro Woche oder Calcium
Automat 3170 und Calcium Dispenser, bei einer
Zugabe von 10g Calciumhydroxid alle 10 Tage.
Examples for calcium hydroxide dosing
The data are applicable for open marine aquariums
and maximum evaporation.
Dosing amount: 1 teaspoon of calcium hydroxide
corresponds to about 5 g (.17 oz.).
The recommended dose depends on the livestock.
Dosing example (1)
Reef tank with a content of less than 180 litres
(47.5 USgal.):
Add 10 g (.35 oz.) of calcium hydroxide to the
calcium dispenser every ten days.
Dosing example (2)
Leather coral tank with a volume of 150 to 400 litres
(39 to 105 USgal.) or reef tank, primarily populated
by hard corals, but with a content of less than 180
litres (47.5 USgal.):
Equipped with calcium dispenser, add 10 g (.35 oz.)
of calcium hydroxide per week; equipped with
Automatic Calcium Dispenser 3170 and calcium
dispenser, add 10 g (.35 oz.) of calcium hydroxide
every ten days.
Exemples de dosage en hydroxyde
Ces indications valent pour un aquarium marin
ouvert avec une évaporation maximale.
Dosage : 1 cuillère à café d’hydroxyde correspond
env. à 5 g.
Les dosages conseillés dépendent fortement du
peuplement.
Exemple de dosage (1)
Bac récifal de moins de 180 litres :
Rajout de 10 g d’hydroxyde de calcium dans le
Calcium Dispenser tous les 10 jours.
Exemple de dosage (2)
Bac de coraux mous de 150 à 400 litres ou
de bac coraux durs de moins de 180 litres :
Avec Calcium Dispenser seul, rajout de 10 g
d’hydroxyde par semaine.
Avec Calcium Automat 3170 et Calcium Dispenser,
rajout de 10 g d’hydroxyde tous les 10 jours.

32 33
Dosierbeispiele für Calciumhydroxid
Dosierbeispiel (3)
Weichkorallenaquarium mit 400 – 1000 L, oder
Ri󰀨becken, besetzt vorwiegend mit Steinkorallen
jedoch mit 150-400 L Inhalt:
ausgestattet mit Calcium Dispenser und 20g
Calciumhydroxid-Zugabe pro Woche oder Calcium
Automat 3170 und Calcium Dispenser, bei einer
Zugabe von 10g Calciumhydroxid pro Woche.
Dosierbeispiel (4)
Weichkorallenaquarium mit 1000 – 2000 L, oder
Ri󰀨becken, besetzt vorwiegend mit Steinkorallen
jedoch mit 400-1000L Inhalt:
ausgestattet mit Calcium Dispenser mit 30g
Calciumhydroxid pro Woche oder Calcium Automat
3170 und Calcium Dispenser, bei einer Zugabe von
20g Calciumhydroxid pro Woche.
Examples for calcium hydroxide dosing
Dosing example (3)
Leather coral tank with a volume of 400 to 1,000
litres (105 to 264 USgal.) or reef tank, primarily
populated by hard corals, but with a content of
between 150 to 400 litres (39 to 105 USgal.):
Equipped with calcium dispenser, add 20 g (.7 oz.)
of calcium hydroxide per week; equipped with
Automatic Calcium Dispenser 3170 and calcium
dispenser, add 10 g (.35 oz.) of calcium hydroxide
per week.
Dosing example (4)
Leather coral tank with a volume of 1,000 to 2,000
litres (264 to 528 USgal.) or reef tank, primarily
populated by hard corals, but with a content of
between 400 to 1,000 litres (105 to 264 USgal.):
Equipped with calcium dispenser, add 30 g (1 oz.)
of calcium hydroxide per week; equipped with
Automatic Calcium Dispenser 3170 and calcium
dispenser, add 20 g (.7 oz.) of calcium hydroxide
per week.
Exemples de dosage en hydroxyde
Exemple de dosage (3)
Bac de coraux mous de 400 à 1000 litres ou
bac de coraux durs de 180 à 400 litres :
Avec Calcium Dispenser seul, rajout de 20 g
d’hydroxyde par semaine.
Avec Calcium Automat 3170 et Calcium Dispenser,
rajout de 10 g d’hydroxyde par semaine.
Exemple de dosage (4)
Bac de coraux mous de 1000 à 2000 litres ou
bac de coraux durs de 400 à 1000 litres :
Avec Calcium Dispenser seul, rajout de 30 g
d’hydroxyde par semaine.
Avec Calcium Automat 3170 et Calcium Dispenser,
rajout de 20 g d’hydroxyde par semaine.

34 35

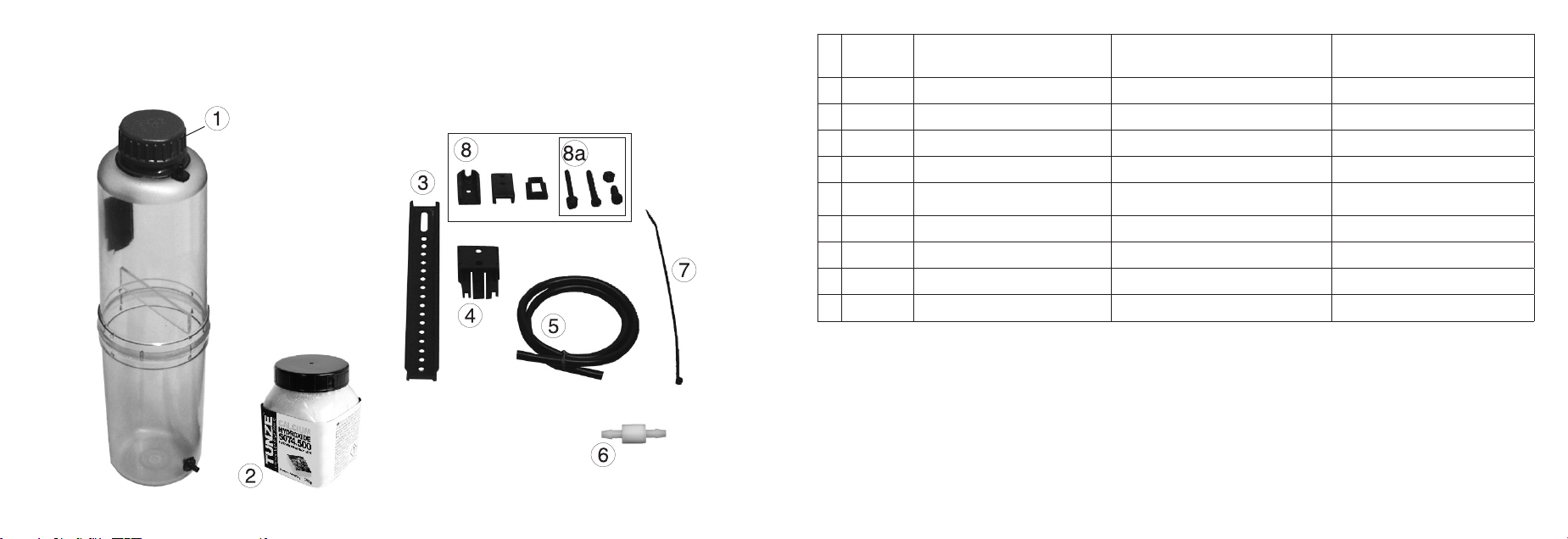

Teileabbildung • Illustration of parts • Illustration des pièces 5074.000 Ersatzteilliste
Calcium Dispenser
List of spare parts
Calcium Dispenser
Liste des pièces
Calcium Dispenser
1 3174.112 Schraubdeckel mit Dichtung Screw cap and seal Bouchon à vis+ joint
2 5074.500 Calciumhydroxid 250g
Calcium hydroxide - 250 g (.55 lbs.) Calciumhydroxid 250g
3 3000.220 Lochschiene Mounting bar Barre de montage
4 3000.230 Schiebeteil für Halter Sliding unit Pièce coullissante
5 5000.390
PVC-Schlauch, ø4 x 7mm x 3m
PVC hose - diam. 4 x 7mm x
3m (diam. .15 x .27 x 118.1 in.) Tuyau PVC, ø4 x 7mm x 3m
6 5074.010 Rückschlagventil für Wasser Non-return valve water Clapet anti-retour pour l‘eau
7 3000.245 Kabelbinder Cable fastener Colliers de serrage
8 3000.240 Klemmhalter Clamp holder Attache de support
8a 3000.243 Schraubenset Screw set Set de vis
Die Teileabbildung zeigt die mitgelieferten Einzelteile. Die Ersatzteilliste enthält auch Teile die von den Teileabbildungen
abweichen können.
The illustration shows the individual parts supplied. The list of spare parts may also contain parts which deviate from the
illustrations.
L’illustration des pièces indique les di󰀨érentes pièces utilisées. La liste de pièces détachées comporte aussi des pièces pouvant
di󰀨érer de cette illustration.

36 37
Garantie
Für das von TUNZE®Aquarientechnik GmbH hergestellte
Gerät wird für einen Zeitraum von vierundzwanzig (24)
Monaten ab dem Kaufdatum eine begrenzte Garantie
gewährt, die sich auf Material- und Fabrikationsmängel
erstreckt. Im Rahmen der entsprechenden Gesetze
beschränken sich Ihre Rechtsmittel bei Verletzung
der Gewährleistungspicht auf die Rückgabe des von
TUNZE®Aquarientechnik GmbH hergestellten Gerätes
zur Reparatur oder zum Ersatz, was im Ermessen
des Herstellers liegt. Im Rahmen der entsprechenden
Gesetze sind dies die einzigen Rechtsmittel.
Folgeschäden und sonstige Schäden sind ausdrücklich
davon ausgeschlossen. Defekte Geräte müssen in der
Originalverpackung zusammen mit dem Kassenzettel in
einer freigemachten Sendung an den Händler oder den
Hersteller gesandt werden. Unfreie Sendungen werden
vom Hersteller nicht angenommen.
Garantieausschluss besteht auch für Schäden durch
unsachgemäße Behandlung (z.B. Wasserschäden),
technische Änderungen durch den Käufer, oder durch
Anschluss an nicht empfohlene Geräte.
Technische Änderungen, insbesondere solche, die der
Sicherheit und dem technischen Fortschritt dienen,
behält sich der Hersteller vor.
Warranty
The unit manufactured by TUNZE®Aquarientechnik
GmbH carries a limited guarantee for a period of twenty-
four (24) months after the date of purchase covering
all defects in material and workmanship. Within the
framework of the corresponding laws, your remedies in
case of a violation of the guarantee obligation shall be
limited to returning the unit manufactured by TUNZE®
Aquarientechnik GmbH for repair or replacement at the
discretion of the manufacturer. Within the framework
of the corresponding laws, the said shall be the only
remedies. Consequential damage and/or other damage
shall be excluded therefrom explicitly. Defect units shall
have to be shipped to the dealer or the manufacturer in
the original packaging together with the sales slip in a
pre-paid consignment. Unpaid consignments will not be
accepted by the manufacturer.
Exclusion from guarantee shall exist also in case of
damage caused by inexpert handling (such as water
damage), technical modication carried out by the
buyer or by connection to devices which have not been
recommended.
Subject to technical modications, especially those
which further safety and technical progress.
Customers in USA, please refer to seperate Limited
Warranty for United States brochure.
Garantie
Cet appareil manufacturé par TUNZE®Aquarientechnik
GmbH bénécie d’une garantie limitée à une durée légale
de vingt et quatre mois (24) à partir de la date d’achat
et concernant les vices de fabrication et de matériaux.
Dans le cadre des lois correspondantes, les voies de
recours lors d’un dommage se limitent au retour de
l’appareil produit par TUNZE® Aquarientechnik GmbH à
son service réparation ou au remplacement de l’appareil
ce qui reste de l’appréciation du fabriquant. Dans le
cadre des lois correspondantes, il s’agit de l’unique
voie de recours. D’autres dommages et dégâts en
sont catégoriquement exclus. Les appareils défectueux
doivent être expédiés dans leur emballage d’origine,
accompagnés du bordereau de caisse dans un envoi
affranchi à l’adresse du commerçant ou du fabricant.
Les envois non affranchis ne sont pas acceptés par le
fabricant.
L’exclusion de garantie concerne aussi les dégâts par
traitement incorrect (par exemple des dégâts causés
par l’eau), les modications techniques effectuées par
l’acheteur ou le raccordement à des appareillages non
recommandés par le fabricant.
Le fabricant se réserve le droit d’effectuer des
modications techniques, en particulier dans le domaine
de la sécurité et du progrès technique.
TUNZE®Aquarientechnik GmbH
Seeshaupter Straße 68
82377 Penzberg - Germany
Tel: [phone]
Fax: [phone]
[e-mail]
www.tunze.com
Aquatic Eco Engineering
TUNZE
®

38 39
Störung: Es läuft kein Wasser aus dem
Zulaufschlauch heraus.
Ursache: Schlauchausgang mit Kalk verstopft.
Abhilfe: Schlauch reinigen, besonders den
Ausgang (Kontakt zwischen Kalkwasser und
Luft).
Ursache: Pumpe ist ohne Wasser gelaufen und
hat Luft eingezogen.
Abhilfe: Durch Schütteln Pumpe entlüften oder
Schlauch entfernen.
Ursache: Rückschlagventil verschmutzt.
Abhilfe: Ventil entnehmen und einige Tropfen
Essig einfüllen, danach mit klarem Wasser
spülen, ggf. Ventil erneuern.
Failure: No water comes out of the feed hose.
Cause: The hose outlet is clogged with lime.
Remedy: Clean the hose, in particular the outlet
(contact between „kalkwasser“ and air).
Cause: The pump has been operated without
water and has drawn air.
Remedy: De-aerate the pump by shaking or
remove the hose.
Cause: The non-return valve is soiled.
Remedy: Remove the valve and ll some drops of
vinegar, then rinse with clear water; replace the
valve, if and when necessary.
Disfonctionnements: L’eau ne s’écoule pas par
le tuyau d’amenée vers l’aquarium.
Raisons: Sortie bouchée par le calcaire.
Solutions: Nettoyez le tuyau et tout particulièrement
son extrémité (contact avec l’air).
Raisons: La pompe a fonctionné sans eau et
comporte une poche d’air.
Solutions: Evacuez l’air en secouant la pompe ou
en détachant le tuyau.
Raisons: Le clapet anti-retour est sale.
Solutions: Déposez le clapet, introduisez quelques
gouttes de vinaigre puis rincez. Remplacez le
clapet.
