U-Line H-3879 User manual

PAGE 1 OF 6 0521 IH-3879
H-3879
4-WAY SLATWALL TOWER
1-800-295-5510
uline.com
PARTS
ASSEMBLY
TOOLS NEEDED
Phillips Screwdriver Rubber Mallet (Optional)

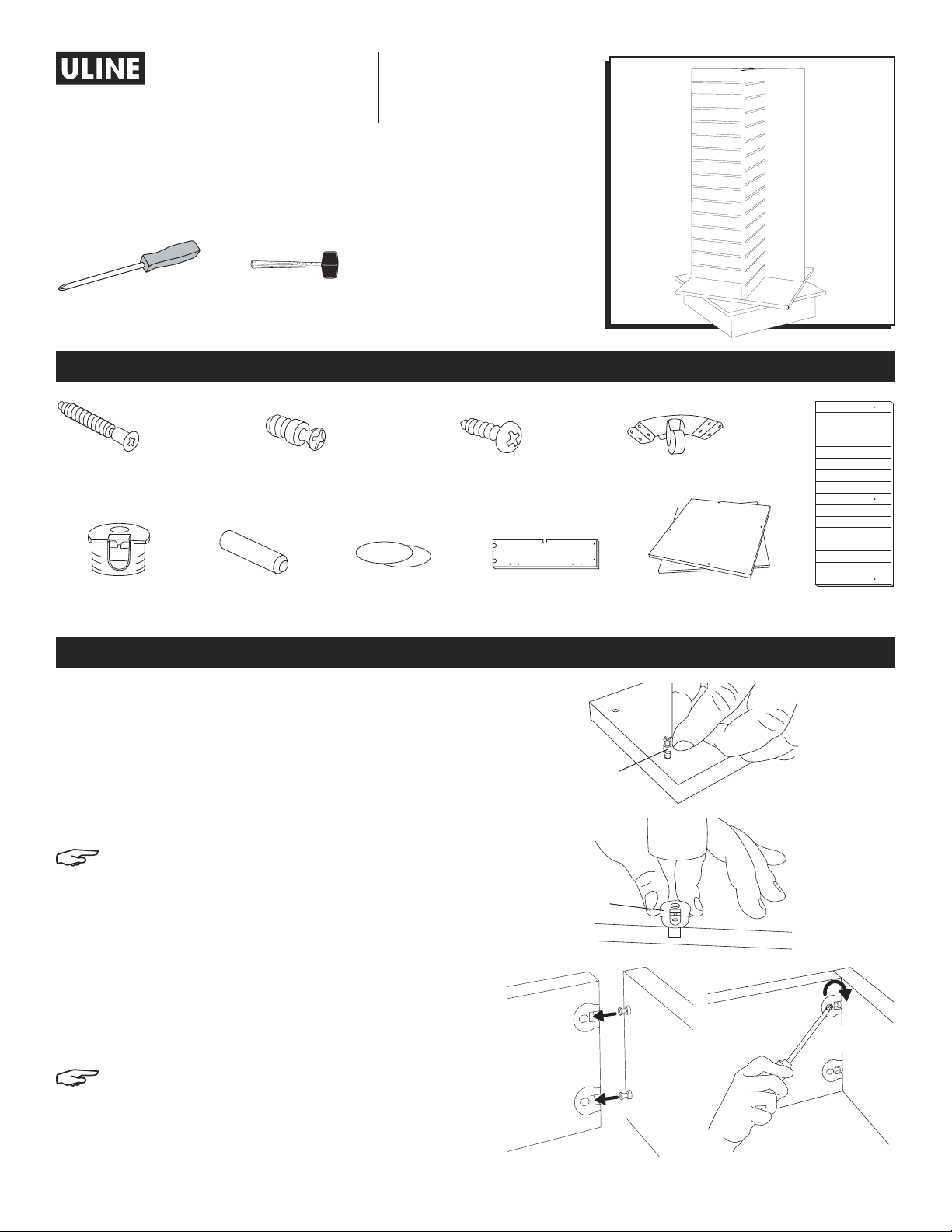

KICK BASE ASSEMBLY
1. Install camlock pins into the predrilled holes in kick
base boards using screwdriver. (See Figure 1)
2. Install camlocks into large holes in kick base boards
by tapping them into position with rubber mallet.
(See Figure 2)
NOTE: Ensure the hole in the side of the
camlock always faces outward.
3. Arrange kick base boards to form a square so that
each corner has camlock pins set into the camlocks
of the adjacent board. (See Figure 3)
4. Connect camlocks and pins by inserting screwdriver
into the top hole of the camlock and turning
clockwise. (See Figure 4)
NOTE: Tilt screwdriver at an angle while twisting
to better lock the camlocks.
Confirmat Screw x 12 Camlock Pin x 12 Pan Head Screw x 16
Dowel Pin x 4 Screw Cap x 12Camlock x 12
Caster x 4
Wing Panel x 4Spinner Base Top x 1Kick Base Board x 4
Figure 1
Figure 2
Figure 3 Figure 4
Camlock Pin
Camlock
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.

PAGE 2 OF 6 0521 IH-3879

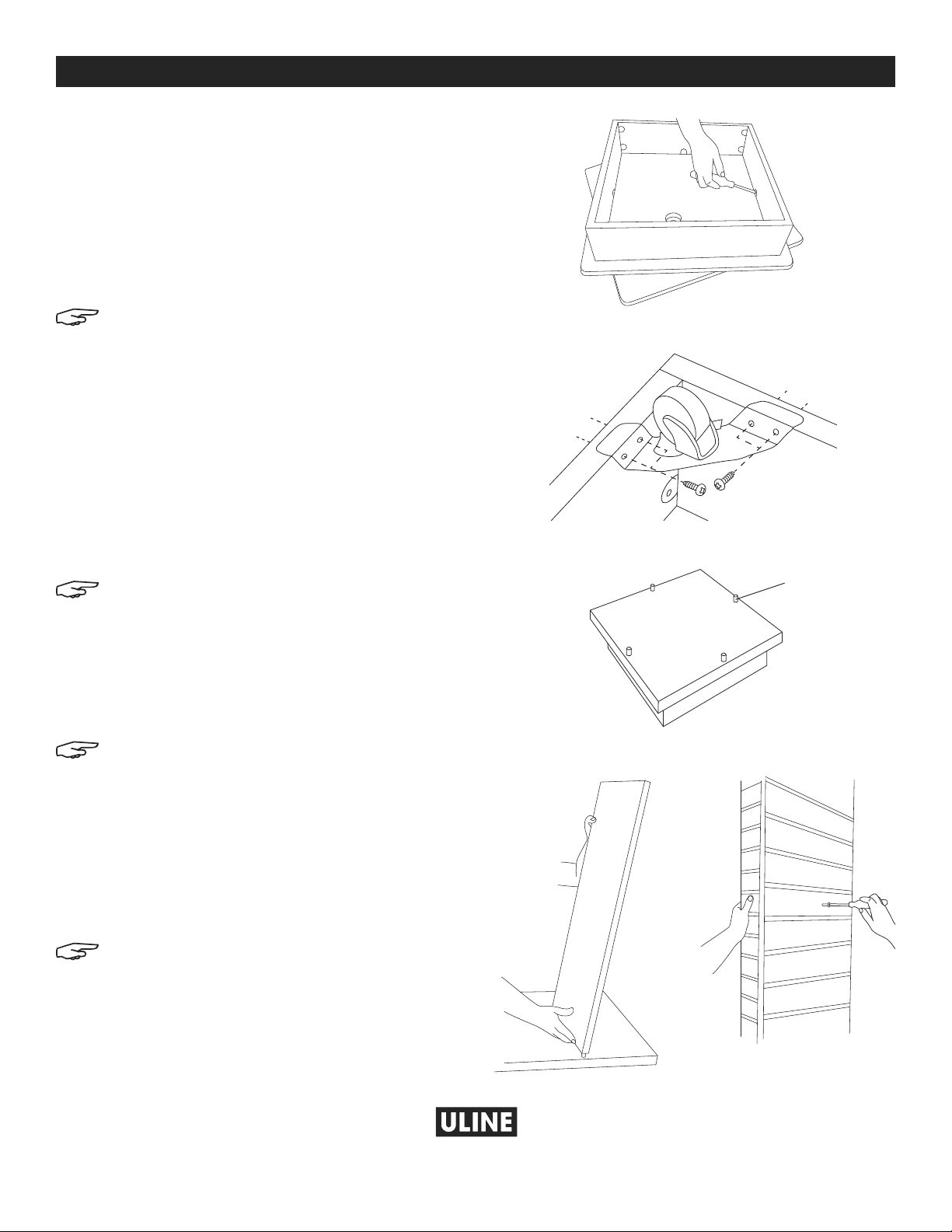

ASSEMBLY CONTINUED
SPINNER BASE ASSEMBLY
1. Set spinner base top with underside facing up on a
protected surface.
2. Install camlock pins into predrilled holes of the spinner
base using screwdriver. (See Figure 1)
3. Set the kick base onto the spinner base so the
camlocks and camlock pins match up, and tighten
camlocks. (See Figure 5)
NOTE: If you do not want the spinner base to
rotate, install a screw through the bottom base
panel into the top base panel, taking care
not to puncture through the surface of the
top base panel. This will stabilize the spinner
component of the base unit.
CASTERS INSTALLATION (OPTIONAL)
1. Position the casters onto each of the four corners of
kick base assembly. (See Figure 6)
2. Using four pan head screws per caster, attach the
casters through the predrilled holes on the inside
corners of the kick base. (See Figure 6)
NOTE: Install all screws before the final tightening
to allow for easier alignment of casters.
4-WAY DISPLAY PANELS INSTALLATION
1. Flip spinner base top right side up.
2. Install four wooden dowel pins into the pre-drilled
holes on the base top. (See Figure 7)
NOTE: Two people are recommended for steps
3 through 5.
3. Install two panels onto the dowel pins so that they are
perpendicular to each other. Locate the holes on the
bottom of the panels and set them onto the dowel pins.
(See Figure 8)
4. Attach panels together by installing confirmat screws
into predrilled holes using Phillips screwdriver.
(See Figure 9)
NOTE: Do not fully tighten screws until all the
panels are in place. Once wing panels are in
place, tighten screws completely.
5. Install remaining panels in the same manner.
6. To cover the exposed screw heads, peel the
decorative screw caps to expose the sticky back,
and carefully center and cover the screw heads.
Figure 5
Figure 6
Figure 7
Figure 8 Figure 9
Dowel Pin
1
-800-295-551
0
uline.com

PAGE 3 OF 6 0521 IH-3879
TORRE DE PANEL
RANURADO DE 4 LADOS
01-800-295-5510
uline.mx
H-3879
PARTES
ENSAMBLE
HERRAMIENTAS NECESARIAS
Desarmador de Cruz Mazo de Hule (opcional)
ENSAMBLE DE LA BASE DE RODAPIÉ
1. Usando un desarmador, instale las clavijas de
tuerca en los orificios pretaladrados de los rodapiés
de la base. (Vea Diagrama 1)
2. Coloque las tuercas en los orificios grandes de los
rodapiés golpeándolas ligeramente con el mazo
de hule. (Vea Diagrama 2)
NOTA: Asegúrese de que el orificio del lado de
la tuerca siempre apunte hacia afuera.
3. Alinee los rodapiés en forma de cuadrado, de
forma que cada esquina disponga de clavijas
de tuerca insertadas en las tuercas del rodapié
contiguo. (Vea Diagrama 3)
4. Conecte las tuercas y las clavijas insertando un
desarmador en el orificio superior de la tuerca y
girando en el sentido de las manecillas del reloj.
(Vea Diagrama 4)
NOTA: Incline el desarmador formando un
ángulo para poder trabar mejor las tuercas.
12 Tornillos Confirmat 12 Clavijas de
Tuerca
16 Tornillos de Cabeza
Plana
4 Taquetes 12 Cubiertas
para Tornillos
12 Tuercas
4 Ruedas
4 Paneles
Laterales
1 Parte Superior de la
Base Giratoria
4 Zócalos
Diagrama 1
Diagrama 2
Diagrama 3 Diagrama 4
Clavija de
Tuerca
Tuerca

PAGE 4 OF 6 0521 IH-3879

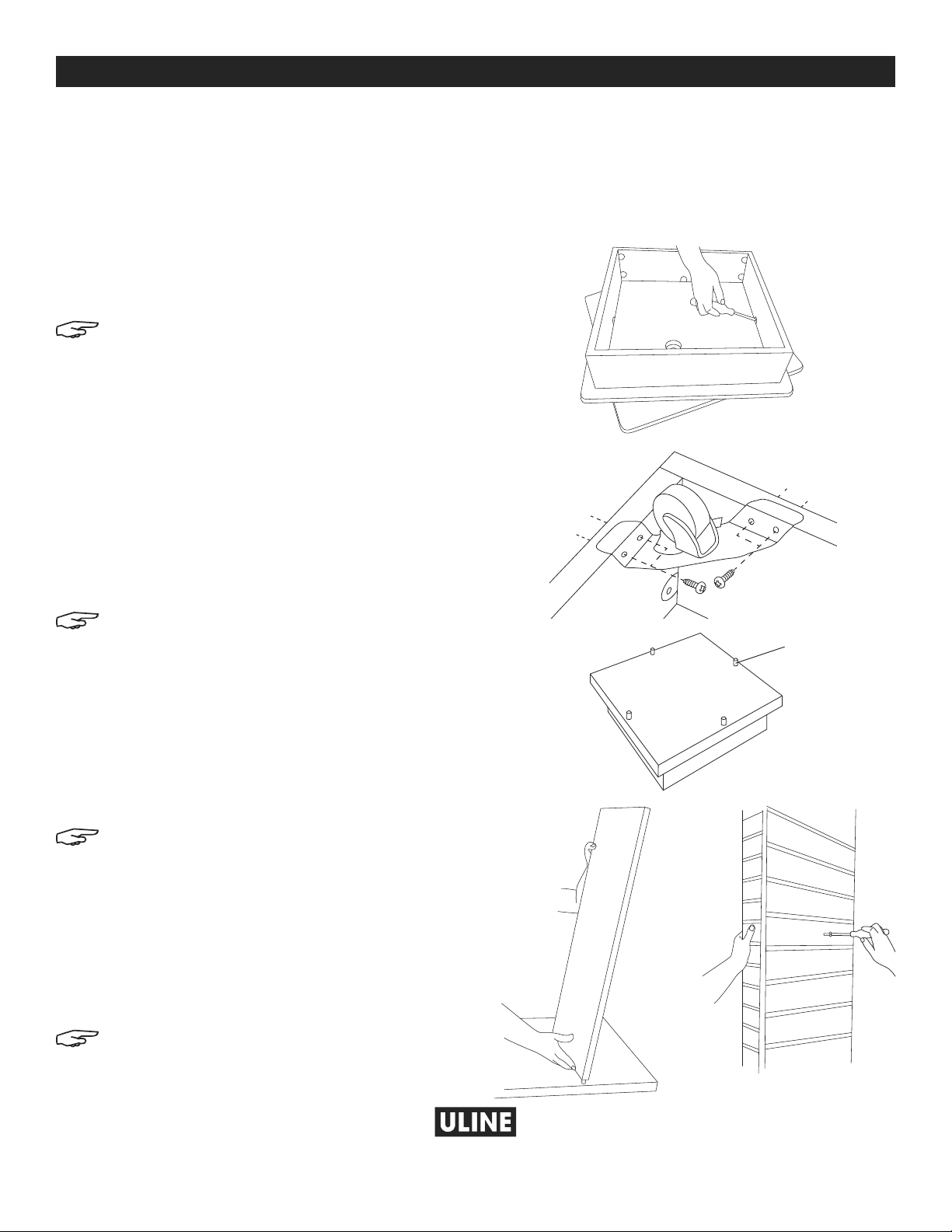

CONTINUACIÓN DE ENSAMBLE
ENSAMBLE DE LA BASE GIRATORIA
1. Coloque la base giratoria con la parte inferior
hacia arriba sobre una superficie protegida.
2. Usando un desarmador, instale las clavijas de
tuerca en los orificios pretaladrados de la base
giratoria. (Vea Diagrama 1)
3. Coloque la base sobre la base giratoria de forma
que las tuercas y las clavijas de tuerca coincidan
y apriete las tuercas. (Vea Diagrama 5)
NOTA: Si no desea que la base giratoria rote,
coloque un tornillo a través del panel inferior
de la base hasta el panel superior de la base,
teniendo cuidado de no perforar la superficie
del panel superior de la base. Esto estabilizará el
componente giratorio de la unidad de la base.
INSTALACIÓN DE LAS RUEDAS (OPCIONAL)
1. Coloque las ruedas en cada una de las cuatro
esquinas del ensamble de la base. (Vea Diagrama 6)
2. Usando cuatro tornillos de cabeza plana por rueda,
fije las ruedas a través de los orificios pretaladrados
de las esquinas interiores del rodapié. (Vea
Diagrama 6)
NOTA: Instale todos los tornillos antes de
apretarlos por última vez para permitir una
alineación más fácil de las ruedas.
INSTALACIÓN DE LOS PANELES EXHIBIDORES
DE 4 LADOS
1. Voltee la base giratoria a su posición normal.
2. Coloque cuatro taquetes de madera en los orificios
pretaladrados de la parte superior de la base.
(Vea Digrama 7)
NOTA: Se recomienda que los pasos 3 a 5
sean realizados por dos personas.
3. Instale dos paneles en los taquetes de manera
que queden perpendiculares uno al otro. Localice
los orificios de la parte inferior de los paneles y
colóquelos sobre los taquetes. (Vea Diagrama 8)
4. Fije los paneles juntos instalando tornillos Confirmat en
los orificios pretaladrados usando un desarmador de
cruz. (Vea Diagrama 9)
NOTA: No apriete completamente los tornillos
hasta que haya colocado todos los paneles.
Apriete completamente los tornillos una vez
que los paneles laterales estén colocados.
5. Instale los demás paneles de la misma manera.
6. Para cubrir las cabezas de los tornillos, exponga la
parte adhesiva de las cubiertas decorativas para
tornillos y colóquelas cuidadosamente en el centro
para cubrirlas.
Diagrama 5
Diagrama 6
Diagrama 7
Diagrama 8 Diagrama 9
Taquete
8
00-295-551
0
uline.mx

PAGE 5 OF 6 0521 IH-3879

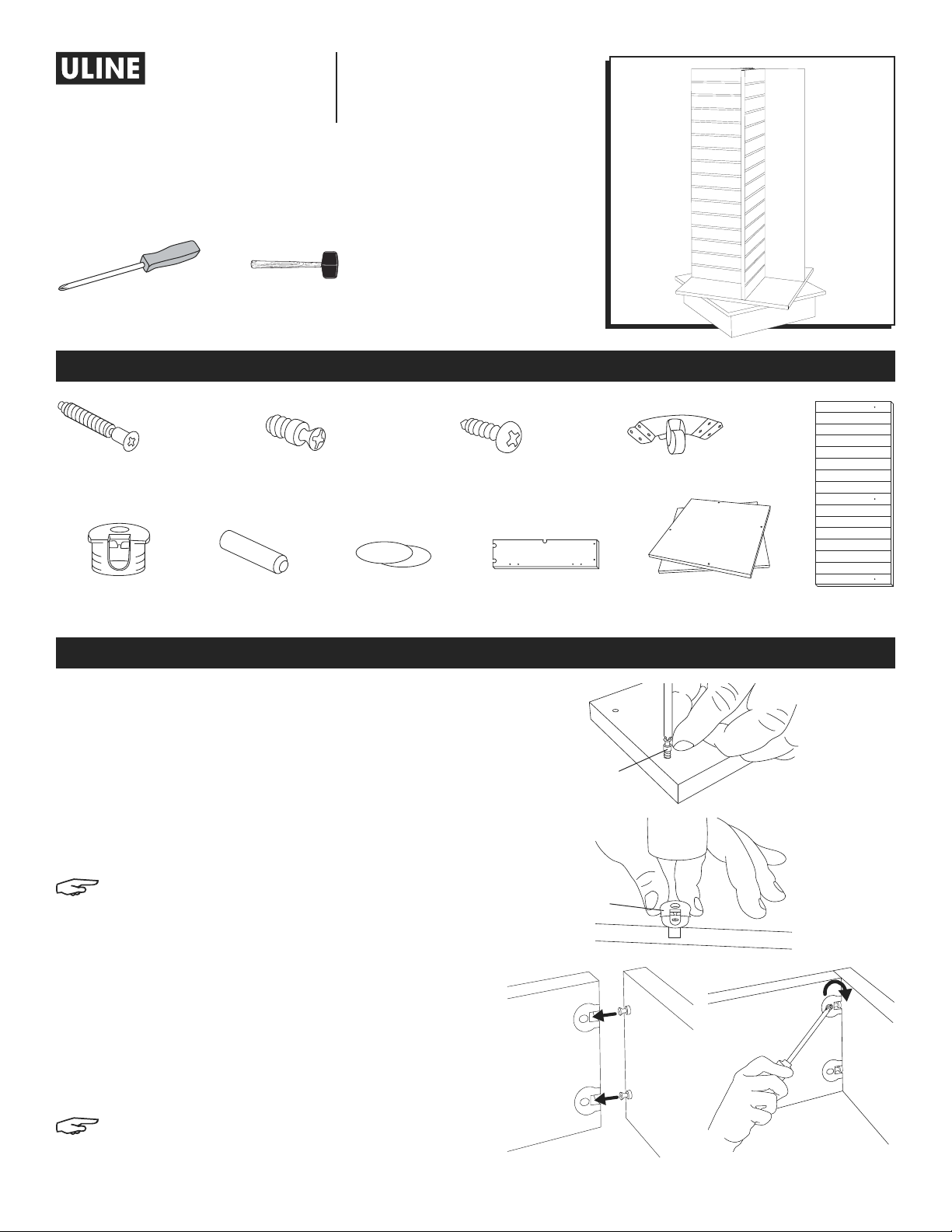

TOUR EN PANNEAUX
RAINURÉS À 4CÔTÉS
1-800-295-5510
uline.ca
H-3879
PIÈCES
MONTAGE
OUTILS REQUIS
Tournevis cruciforme Maillet en caoutchouc
(facultatif)
ASSEMBLAGE DE LA BASE
1. À l'aide du tournevis, installez les vis excentriques
dans les trous prépercés des panneaux de la base.
(Voir Figure1)
2. En vous servant d'un maillet en caoutchouc, installez
les cylindres à excentrique dans les grands trous des
panneaux de la base en les tapotant en position.
(Voir Figure2)
REMARQUE: Assurez-vous que le trou sur le côté
du cylindre à excentrique fait toujours face à
l'extérieur.
3. Positionnez les panneaux de la base pour former
un carré de façon à ce que chaque coin présente
des vis excentriques insérées dans les cylindres à
excentrique du panneau voisin. (Voir Figure3)
4. Connectez les cylindres à excentrique et les vis
excentriques en insérant le tournevis dans le trou
supérieur du cylindre à excentrique et en tournant
dans le sens horaire. (Voir Figure4)
REMARQUE: Inclinez le tournevis en tournant
pour mieux verrouiller les cylindres à excentrique.
Vis Confirmatx12 Vis excentrique x12 Vis à tête cylindrique
bombée x16
Goupillex4 Cache-visx12Cylindre à
excentriquex12
Roulettex4
Panneaux4Haut de la base
rotativex1
Panneau de la basex4
Figure1
Figure2
Figure3 Figure4
Vis
excentrique
Cylindre à
excentrique

PAGE 6 OF 6 0521 IH-3879

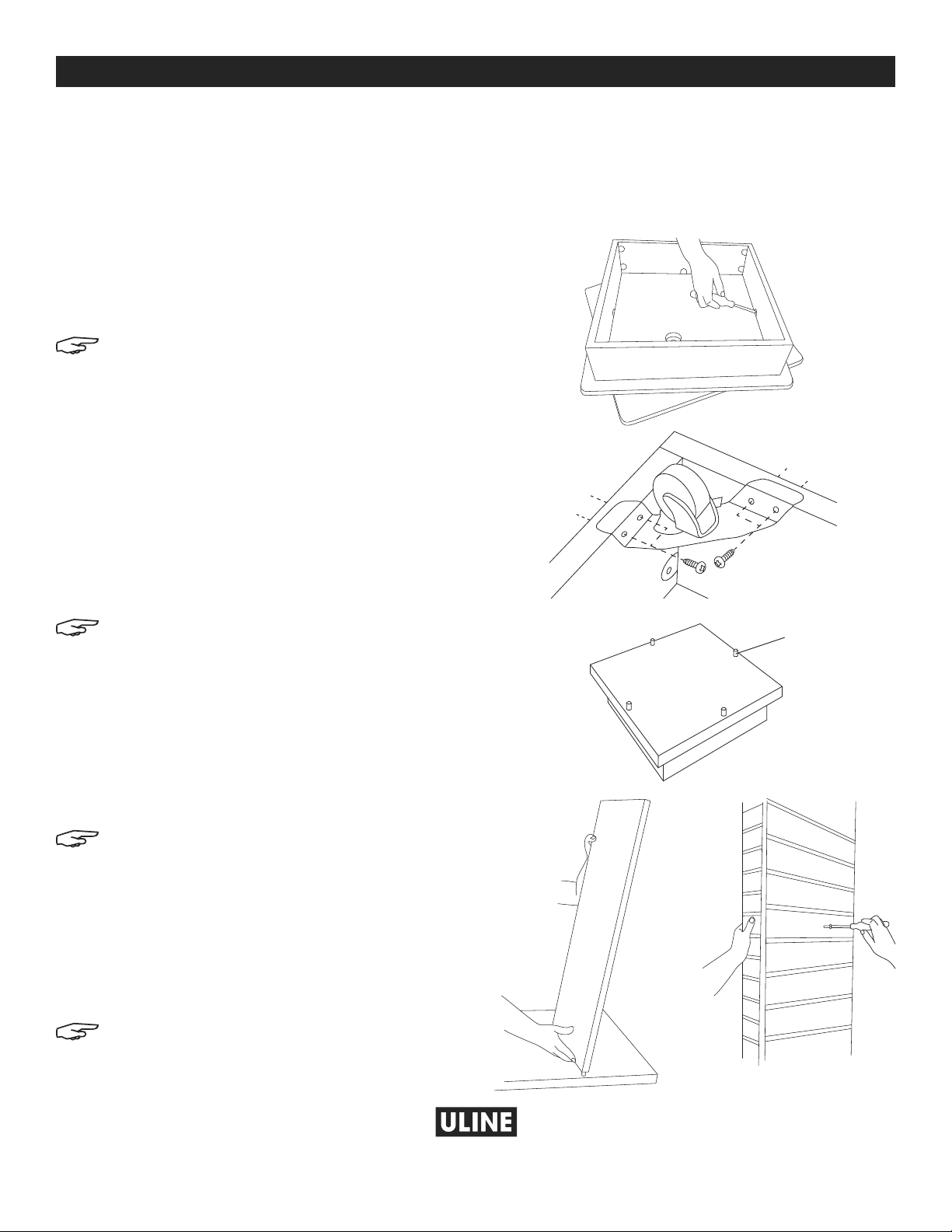

MONTAGE SUITE
ASSEMBLAGE DE LA BASE ROTATIVE
1. Sur une surface protégée, placez le dessus de la
base de roue à l'envers (le dessous vers le haut).
2. À l'aide du tournevis, installez les vis excentriques
dans les trous prépercés de la base rotative.
(Voir Figure1)
3. Placez la base sur la base rotative de façon
à ce que les cylindres à excentrique et les vis
excentriques correspondent et serrez les cylindres à
excentrique. (Voir Figure5)
REMARQUE: Si vous ne souhaitez pas que la
base rotative tourne, installez une vis par le
panneau de base inférieur dans le panneau
de base supérieur, en veillant à ne pas percer
la surface du panneau de base supérieur. Ceci
stabilisera l'élément rotatif de l'unité de base.
INSTALLATION DES ROULETTES (FACULTATIF)
1. Placez les roulettes à chacun des quatre coins de la
base. (Voir Figure6)
2. Fixez les roulettes en insérant pour chaque roulette
quatre vis à tête cylindrique bombée dans les trous
prépercés aux coins intérieurs de la base.
(Voir Figure6)
REMARQUE: Installez toutes les vis avant
de serrer complètement pour permettre un
meilleur alignement des roulettes.
INSTALLATION DES PANNEAUX DU PRÉSENTOIR À
QUATRECÔTÉS
1. Mettez la base rotative à l'endroit (le dessus vers le
haut).
2. Installez quatre goupilles en bois dans les trous
prépercés sur le dessus de la base. (Voir Figure 7)
REMARQUE: La présence de deux personnes
est recommandée pour les étapes 3 à 5.
3. Installez deux panneaux sur les goupilles de façon
à ce qu'ils soient perpendiculaires. Repérez les trous
sur la partie inférieure des panneaux et placez-les
sur les goupilles. (Voir Figure 8)
4. À l'aide de le tournevis cruciforme, attachez les
panneaux ensemble en insérant des vis Confirmat
dans les trous prépercés. (Voir Figure9)
REMARQUE: Ne serrez pas complètement
les vis avant que tous les panneaux soient
en place. Une fois que les panneaux sont en
place, serrez complètement les vis.
5. Installez les autres panneaux de la même manière.
6. Pour recouvrir les têtes de vis exposées, retirez la
pellicule des cache-vis décoratifs pour exposer le
dos adhésif, puis centrez et recouvrez les têtes de vis
avec soin.
Figure5
Figure6
Figure7
Figure8 Figure9
Goupille
1
-800-295-551
0
uline.ca
