U-Line H-4158 User manual

PAGE 1 OF 12 0321 IH-4158
H-4158
COMPACT
SHOP DESK
1-800-295-5510
uline.com

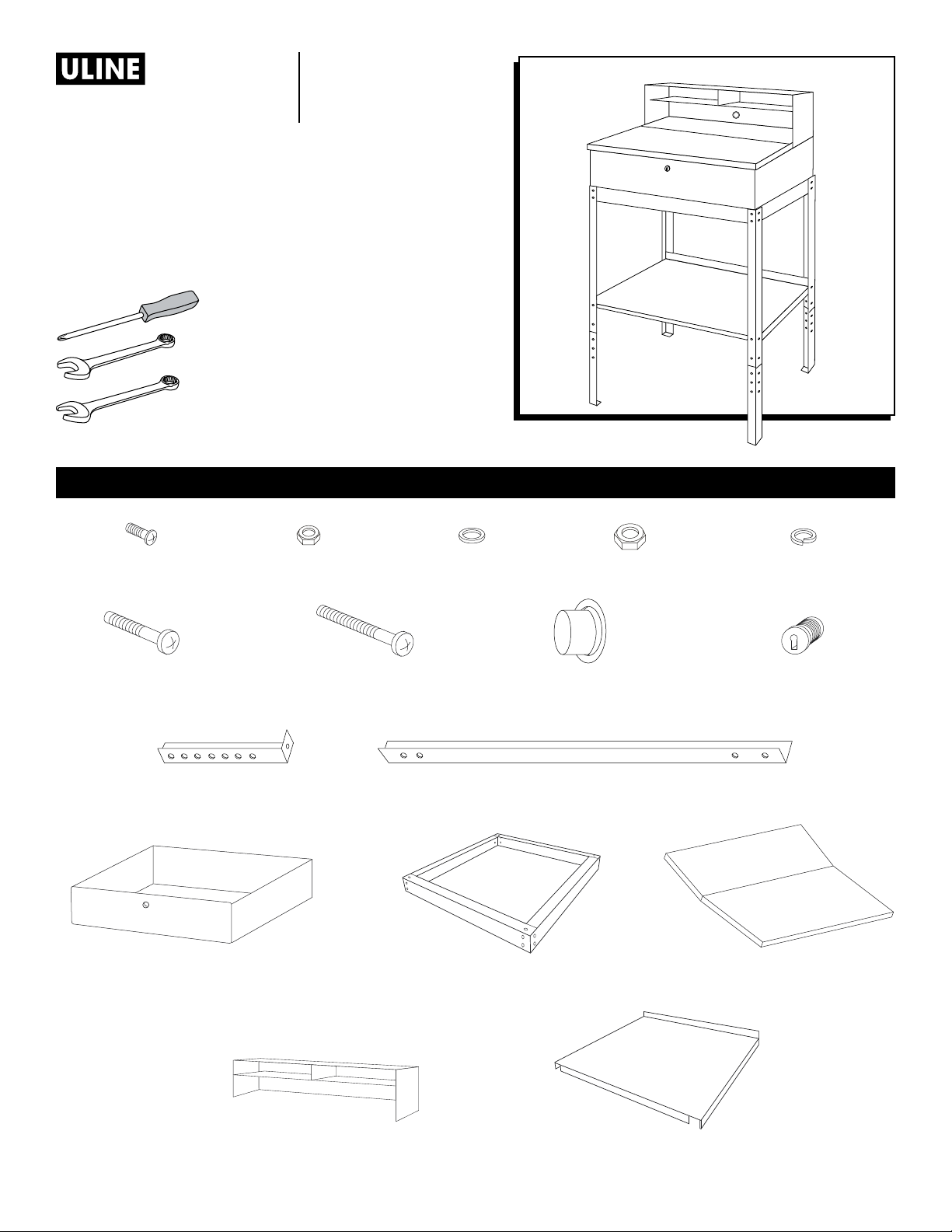

Long Bolt x 4
PARTS
Phillips Screwdriver
5/16" (8 mm) Wrench
3/8" (10 mm) Wrench
Small Bolt x 4
Adjustable Foot x 4
Small Nut x 4 Nut x 36
Leg x 4
Washer x 4
Drawer Lock x 1
Lock Washer x 4
Desk x 1 Square Bracket x 1 Top Panel x 1
Bottom Shelf x 1
Top Shelf x 1
Standard Bolt x 32
TOOLS NEEDED
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
Plastic Cable Ring and Cover x 1

PAGE 2 OF 12 0321 IH-4158

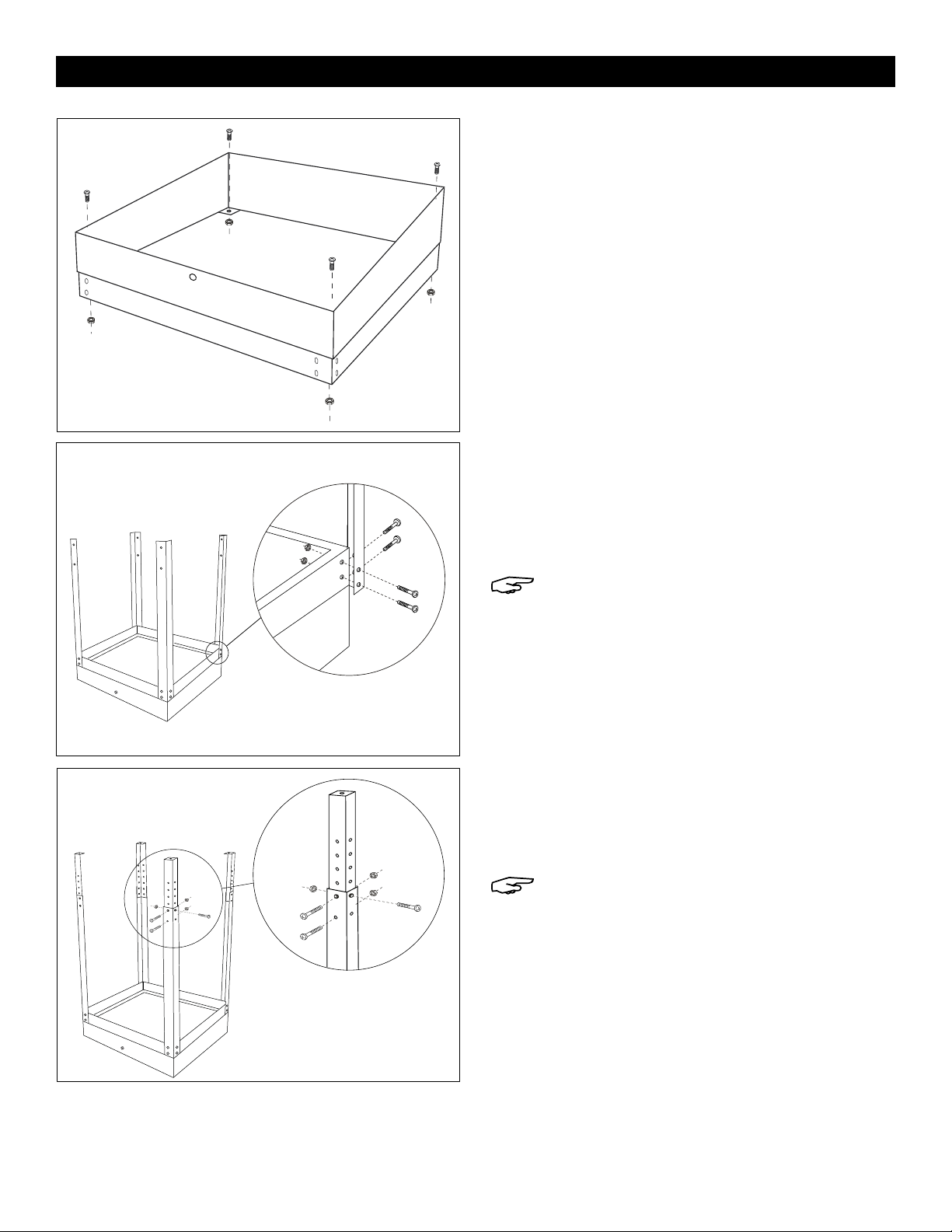

LEG ASSEMBLY
1. Attach square bracket to underside of desk using
4 standard bolts and nuts. (See Figure 1)
2. Flip desk over on a smooth, non-marring surface
with the top side facing down.
3. Attach legs to square bracket using 4 standard bolts
and 4 nuts on each leg. (See Figure 2)
NOTE: Make sure all 4 leg holes are lined
up with the square bracket holes before
assembling.
4. Attach adjustable feet to inside of legs at desired
height. Only insert bolts in 3 of 4 holes, leaving the
bottom hole on the sides open. Use 3 standard bolts
and 3 nuts for each foot. (See Figure 3)
NOTE: Do not tighten bolts completely
until instructed.
Figure 3
Figure 2
ASSEMBLY
Figure 1

PAGE 3 OF 12 0321 IH-4158

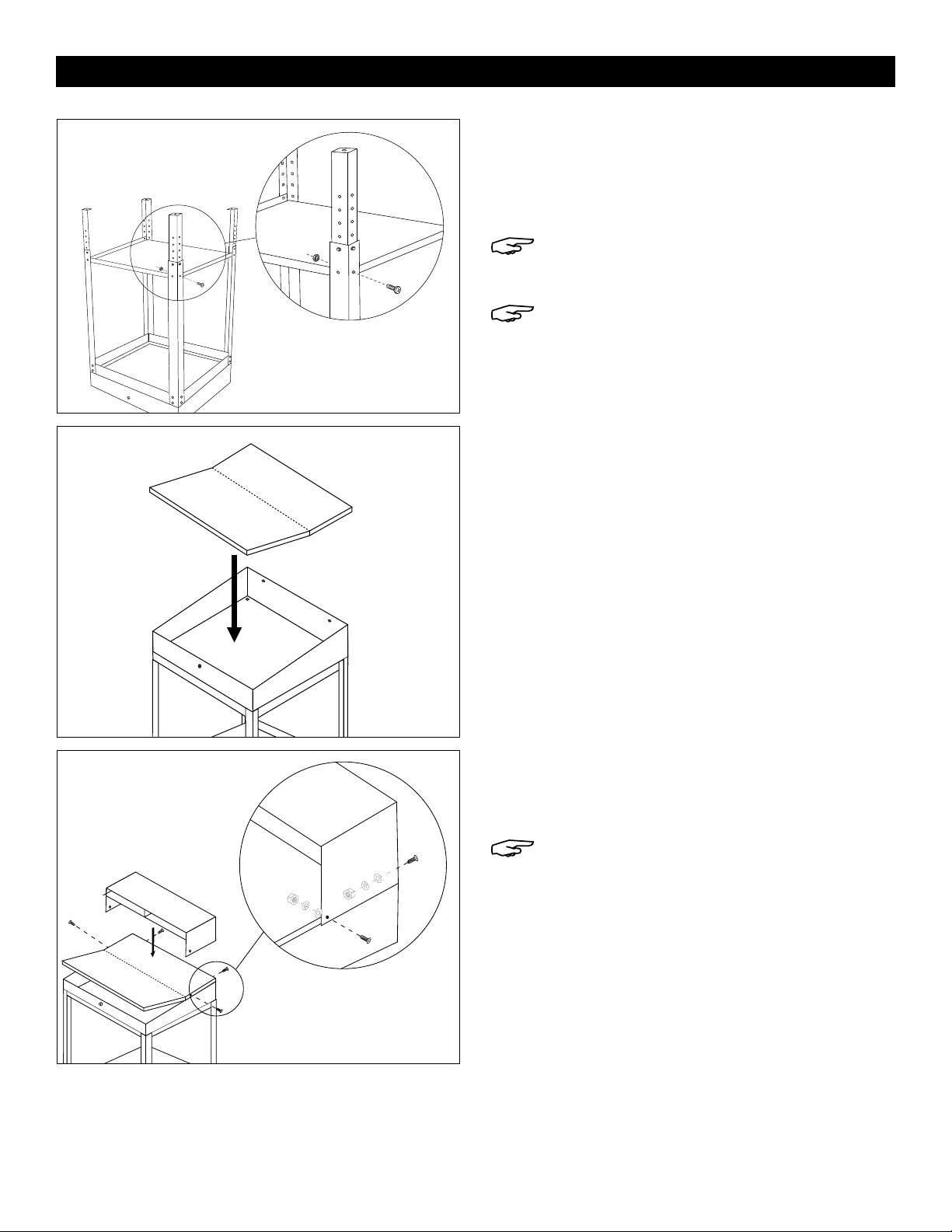

LEG ASSEMBLY CONTINUED
5. Attach bottom shelf to legs using 4 long bolts and
4 nuts. Bolts should pass through legs, adjustable
feet, and shelf. (See Figure 4)
NOTE: Bottom shelf includes back lip, which will
be facing down at this step.
NOTE: Do not tighten bolts completely
until instructed.
DESK ASSEMBLY
1. Set unit upright. Ensure unit is level and tighten
all bolts.
2. Lay top panel on top of the desk. (See Figure 5)
3. Place top shelf on top of the desk and assemble
with 4 small bolts, washers, lock washers, and nuts.
(See Figure 6)
NOTE: Insert bolts through top shelf, top panel
and desk.
4. Insert plastic cable ring and cover into the top shelf
from the front of the desk.
ASSEMBLY CONTINUED
Figure 6
Figure 4
Figure 5

PAGE 4 OF 12 0321 IH-4158

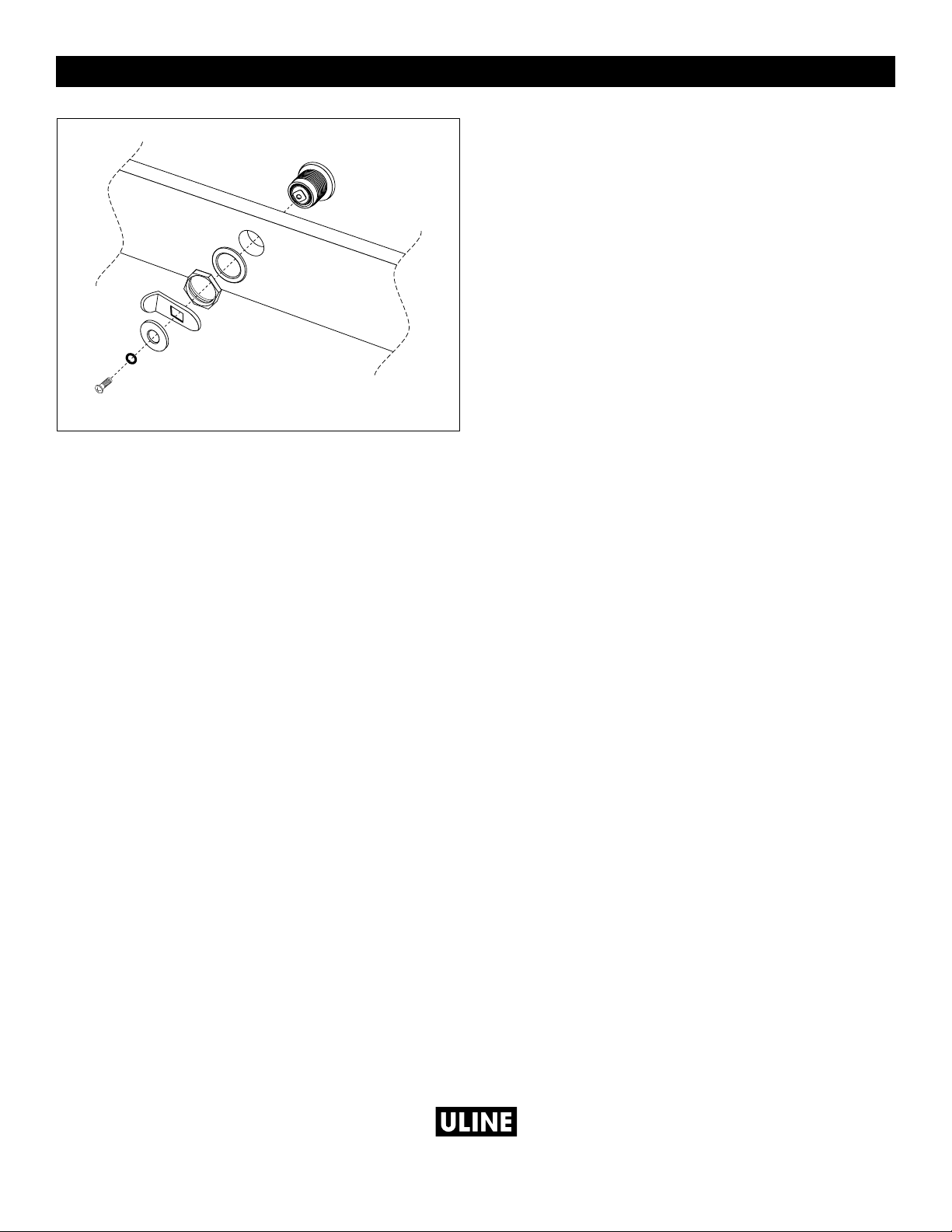

LOCK ASSEMBLY
1. Disassemble lock and reassemble on desk.
(See Figure 7)
ASSEMBLY CONTINUED
Figure 7
1
-800-295-551
0
uline.com

PAGE 5 OF 12 0321 IH-4158
H-4158
ESCRITORIO
COMPACTO
PARA TALLER
800-295-5510
uline.mx
1 Anillo de Plástico para
Cable y Cubierta
4 Pernos Largos
PARTES
Desarmador Phillips
Llave de 8 mm (5/16”)
Llave de 10 mm (3/8”)
4 Pernos Pequeños
4 Patas Ajustables
4 Tuercas Pequeñas 36 Tuercas
4 Patas
4 Rondanas
1 Chapa para Cajón
4 Rondanas de Seguridad
1 Escritorio 1 Soporte Cuadrado 1 Panel Superior
1 Repisa Inferior
1 Repisa Superior
32 Pernos Estándar
HERRAMIENTAS NECESARIAS

PAGE 6 OF 12 0321 IH-4158
ENSAMBLE DE LAS PATAS
1. Acople el soporte cuadrado al lado inferior del
escritorio usando 4 pernos y tuercas estándar.
(Vea Diagrama 1)
2. Voltee el escritorio sobre una superficie lisa y pareja
con el lado superior hacia abajo.
3. Acople las patas al soporte cuadrado usando 4
pernos estándar y 4 tuercas en cada pata.
(Vea Diagrama 2)
NOTA: Asegúrese de que los 4 orificios
estén alineados con los orificios del soporte
cuadrado antes de ensamblar.
4. Acople las patas ajustables al interior de las patas
a la altura deseada. Solo inserte pernos en 3 de
4 orificios, dejando el orificio inferior en los lados
abierto. Use 3 pernos estándar y 3 tuercas para
cada pata. (Vea Diagrama 3)
NOTA: No apriete los pernos completamente
hasta que se le indique.
Diagrama 3
Diagrama 2
ENSAMBLE
Diagrama 1

PAGE 7 OF 12 0321 IH-4158
CONTINUACION DE ENSAMBLE DE LAS PATAS
5. Acople la repisa inferior a las patas usando
4 pernos largos y 4 tuercas. Los pernos deben
atravesar las patas, las patas ajustables y la repisa.
(Vea Diagrama 4)
NOTA: La repisa inferior incluye reborde
posterior, cuya parte superior estará hacia
abajo en este paso.
NOTA: No apriete los pernos completamente
hasta que se le indique.
ENSAMBLE DEL ESCRITORIO
1. Coloque la unidad en su posición correcta.
Asegúrese de que la unidad esté nivelada y apriete
todos los pernos.
2. Coloque el panel superior sobre la parte superior
del escritorio. (Vea Diagrama 5)
3. Coloque la repisa superior sobre la parte superior
del escritorio y ensamble con 4 pernos pequeños,
rodanas, rondanas de seguridad y tuercas. (Vea
Diagrama 6)
NOTA: Inserte los pernos a través de la repisa
superior, el panel superior y el escritorio.
4. Inserte el anillo de plástico para cable y la cubierta
dentro de la parte superior de la repisa en el frente
del escritorio.
CONTINUACIÓN DE ENSAMBLE
Diagrama 6
Diagrama 4
Diagrama 5

PAGE 8 OF 12 0321 IH-4158
ENSAMBLE DEL SEGURO
1. Desarme la chapa y ensamble de nuevo en el
escritorio. (Vea Diagrama 7)
CONTINUACIÓN DE ENSAMBLE
Diagrama 7
8
00-295-551
0
uline.mx

PAGE 9 OF 12 0321 IH-4158
H-4158
BUREAU D'ATELIER
COMPACT
1-800-295-5510
uline.ca
Anneau de câble en plastique
et capuchon x 1
Boulon long x 4
PIÈCES
Tournevis Phillips
Clé 8mm (5/16 po)
Clé 10mm (3/8 po)
Boulon court x 4
Pied réglable x 4
Petit écrou x 4 Écroux36
Patte x 4
Rondellex4
Serrure de tiroir x 1
Rondelle de blocage x 4
Bureau x 1 Support carré x 1 Panneau supérieur x 1
Tablette inférieure x 1
Tablette supérieure x 1
Boulon standard x 32
OUTILS REQUIS

PAGE 10 OF 12 0321 IH-4158
MONTAGE DES PATTES
1. Fixez le support carré au dessous du bureau à l'aide
de 4 boulons standards et 4 écrous. (Voir Figure1)
2. Inversez le bureau sur une surface lisse ne rayant
pas, avec la face supérieure orientée vers le bas.
3. Fixez les pattes au support carré à l'aide de 4
boulons standards et 4 écrous par patte.
(Voir Figure2)
REMARQUE: Assurez-vous que les 4 trous des
pattes sont alignés avec les trous du support
carré avant de commencer l'assemblage.
4. Fixez les pieds réglables à la hauteur voulue
à l'intérieur des pattes. Insérez des boulons
uniquement dans 3 des 4 trous, laissant le trou
inférieur latéral libre. Utilisez 3 boulons standards et
3 écrous pour chaque pied. (Voir Figure3)
REMARQUE: Ne serrez pas fermement les
boulons avant d'y être invité.
Figure 3
Figure 2
MONTAGE
Figure 1

PAGE 11 OF 12 0321 IH-4158
MONTAGE DES PATTES, SUITE
5. Fixez la tablette inférieure aux pattes à l'aide de
4boulons longs et 4 écrous. Les boulons doivent
traverser les pattes, les pieds réglables et la tablette.
(Voir Figure4)
REMARQUE: La tablette du bas possède un
rebord arrière, qui sera orienté vers le bas à
cette étape.
REMARQUE: Ne serrez pas fermement les
boulons avant d'y être invité.
ASSEMBLAGE DU BUREAU
1. Replacez l'unité sur ses pieds. Assurez-vous qu'elle
est de niveau et serrez tous les boulons.
2. Déposez le panneau supérieur sur le dessus du
bureau. (Voir Figure5)
3. Placez la tablette supérieure sur le dessus du bureau
et fixez-la à l'aide de 4 petits boulons, rondelles,
rondelles de blocage et écrous. (Voir Figure6)
REMARQUE: Insérez les boulons à travers la
tablette supérieure, le panneau supérieur et le
bureau.
4. Insérez l'anneau de câble en plastique et le
capuchon dans la tablette supérieure depuis l'avant
du bureau.
MONTAGE SUITE
Figure 6
Figure 4
Figure 5

PAGE 12 OF 12 0321 IH-4158
ASSEMBLAGE DE LA SERRURE
1. Démontez la serrure et remontez-la sur le bureau
(Voir Figure7)
MONTAGE SUITE
Figure 7
1
-800-295-551
0
uline.ca
