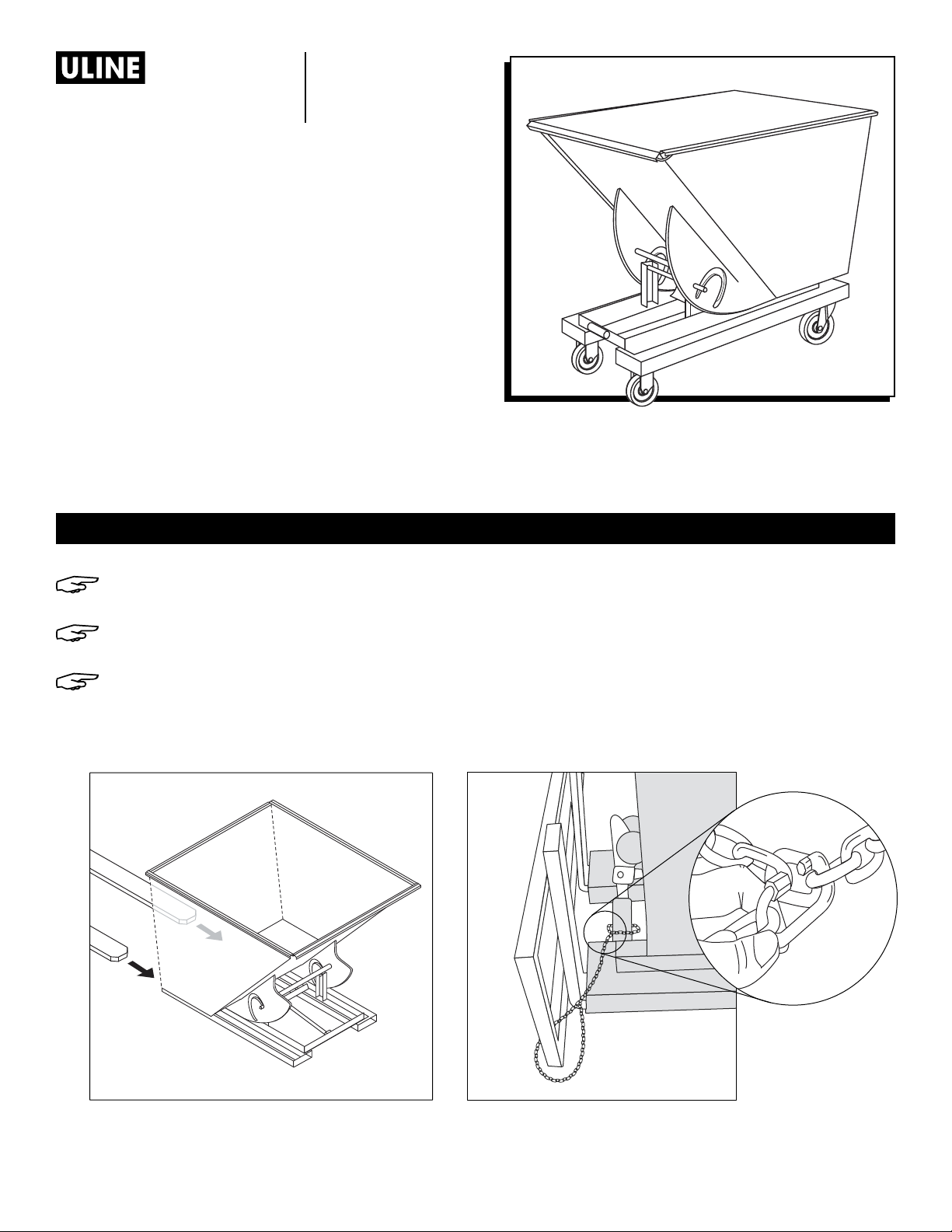

U-Line H-2112 User manual

PAGE 1 OF 6 0522 IH-2112
DUMPING HOPPER
CASTER ASSEMBLY
1-800-295-5510
uline.com
H -2112
NOTE: Install casters one-at-a-time on each
end of hopper.
NOTE: Two rigid and two swivel casters are
included.
NOTE: You MUST determine placement of
casters before installation. Placing the two
swivel casters in the back is recommended.
1. Drive lift truck forward until hopper's fork pockets
contact vertical legs of lift truck forks. (See Figure 1)
2. Connect and secure safety chain to lift carriage.
(See Figures 2-3)
3. Adjust chains for minimum slack.
4. Raise forks to chest height, approximately 3'.
Figure 3
Figure 2Figure 1
CASTER INSTALLATION
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.

PAGE 2 OF 6 0522 IH-2112
CASTER INSTALLATION CONTINUED
5. Attach casters to exposed end of each fork pocket.
(See Figure 4)
a. Set one 3/8" flat washer above each hole in fork
pockets.
b. Insert one 3/8"-16 x 1¼" bolt through washer,
corresponding bolt hole and bolt hole in caster
plate.
c. Slide another 3/8” flat washer over threaded end
of bolt. Add 3/8" lock washer and secure with
3/8" nut.
d. Tighten connections with 9/16" wrenches.
WARNING! Never crawl or stand under an
elevated hopper. Limit exposure to reaching
under hopper to fasten hardware.
Figure 4
3/8" Flat Washer
3/8" Nylon Locknut
3/8"-16 x 1⁄" Bolt
6. After installing two casters, slowly lower forks and
disconnect safety chain.
7. Back lift truck away until forks are free of hopper’s
fork pockets.
8. Drive lift truck to opposite end of hopper and repeat
steps 1-5.
9. After installing casters, slowly lower forks and
disconnect safety chain.
10. Back lift truck away until forks are free of hopper’s
fork pockets.
WARNING! Adding casters will reduce the
rolling load capacity of some models.
CASTER TYPE CAPACITY (LBS.)
Steel Casters 1,200 lbs./caster
Mold-on Rubber Casters 600 lbs./caster
Poly-on Steel Casters 1,200 lbs./caster
1
-800-295-551
0
uline.com

PAGE 3 OF 6 0522 IH-2112
800-295-5510
uline.mx
H -2112

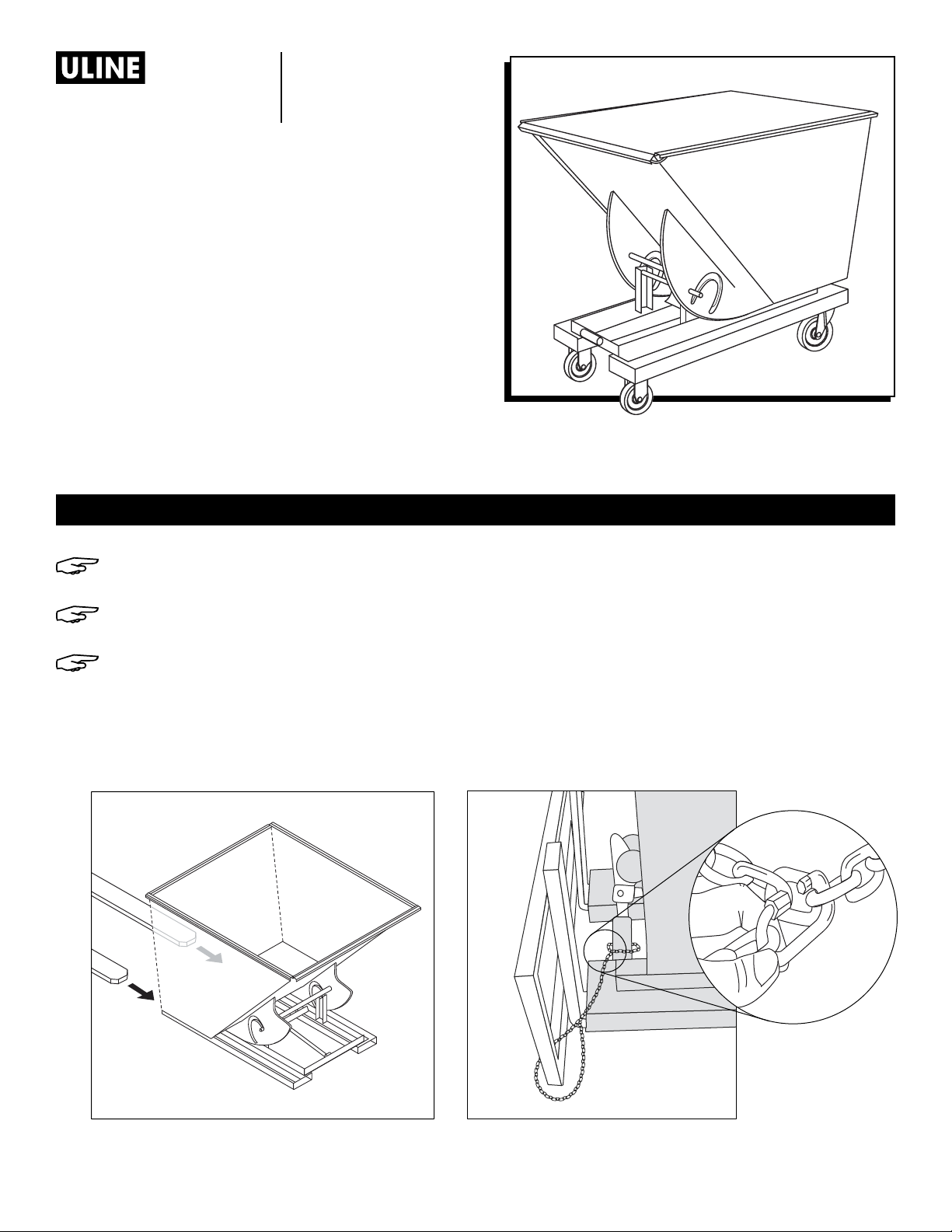

ENSAMBLE DE LAS
RUEDAS PARA TOLVAS
AUTOVACIABLES
NOTA: Instale una rueda a la vez en cada uno
de los extremos de la tolva.
NOTA: Se incluyen dos ruedas rígidas y dos
giratorias.
NOTA: DEBE determinar la colocación de las
ruedas antes de la instalación. Se recomienda
colocar las dos ruedas giratorias en la parte
trasera.
1. Mueva el patín de elevación hacia adelante hasta
que las aberturas de horquilla de la tolva entren en
contacto con las patas verticales de las horquillas
del patín de elevación. (Vea Diagrama 1)
2. Conecte y asegure la cadena de seguridad para
elevar el carro. (Vea Diagramas 2 y 3)
3. Ajuste las cadenas para permitir un margen mínimo.
4. Eleve las horquillas hasta la altura del pecho,
aproximadamente unos 91.4 cm (3 pies).
Diagrama 3
Diagrama 2
Diagrama 1
INSTALACIÓN DE LAS RUEDAS

PAGE 4 OF 6 0522 IH-2112
CONTINUACIÓN DE INSTALACIÓN DE LAS RUEDAS

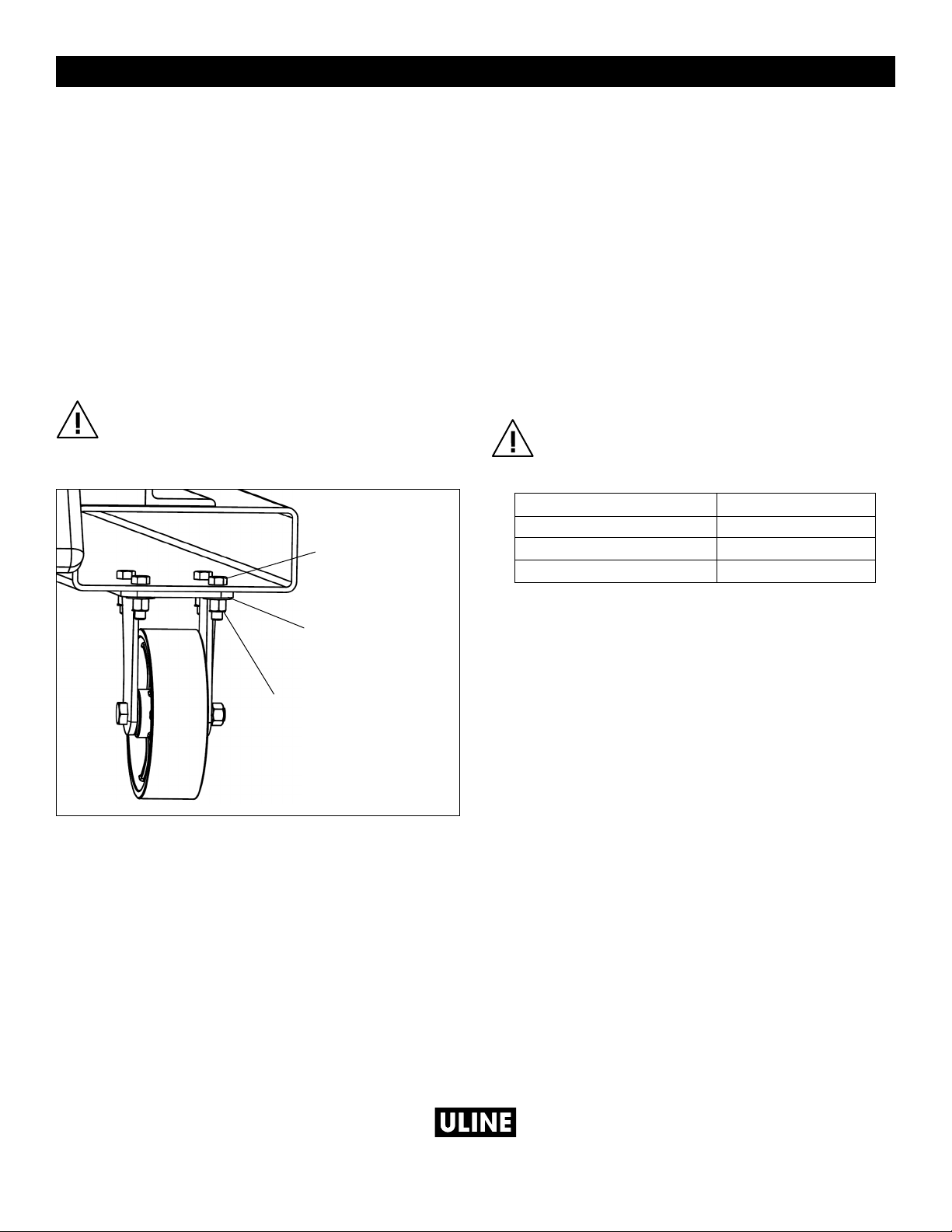

5. Fije las ruedas al extremo expuesto de cada una de
las aberturas de horquilla. (Vea Diagrama 4)
a. Coloque una rondana plana de 3/8" sobre cada
uno de los orificios de las aberturas de horquilla.
b. Inserte un perno de 3/8"-16 x 1¼" a través de la
rondana, el orificio del perno correspondiente y
el orificio del perno de la placa de la rueda.
c. Deslice otra rondana plana de 3/8" a través
del extremo roscado del perno. Agregue una
rondana de seguridad de 3/8" y asegúrela con
una tuerca de 3/8".
d. Apriete las conexiones con llaves de 9/16".
¡ADVERTENCIA! Nunca se meta debajo o se
coloque de pie debajo de una tolva elevada.
Limite el riesgo de meter la mano debajo de
la tolva para ajustar los accesorios.
Diagrama 4
3/8" Rondana Plana
3/8" Rondana
de Seguridad
3/8"-16 x 1⁄"
Tuerca
6. Después de alinear las dos ruedas, baje lentamente
las horquillas y desconecte la cadena de
seguridad.
7. Retroceda con el patín de elevación hasta que las
horquillas queden liberadas de las aberturas de
horquilla de la tolva.
8. Traslade el patín de elevación al extremo contrario
de la tolva y repita los pasos 1-5.
9. Después colocar las ruedas, baje lentamente las
horquillas y desconecte la cadena de seguridad.
10. Haga marcha atrás con el patín de elevación
hasta que las horquillas queden liberadas de las
aberturas de horquilla de la tolva.
¡ADVERTENCIA! Añadir ruedas reducirá la
capacidad de carga rodante de algunos
modelos.
TIPO DE RUEDA CAPACIDAD (LBS.)
Ruedas de Acero 544 kg (1,200 lbs)/rueda
Ruedas de Caucho Moldeado 272 kg (600 lbs.)/rueda
Ruedas de Poliéster sobre Acero 544 kg (1,200 lbs)/rueda
8
00-295-551
0
uline.mx

PAGE 5 OF 6 0522 IH-2112
1-800-295-5510
uline.ca
H -2112
ENSEMBLE DE
ROULETTES POUR
BENNE BASCULANTE
REMARQUE: Installez les roulettes, une à la fois,
à chaque extrémité de la benne.
REMARQUE: Deux roulettes fixes et deux
roulettes pivotantes sont comprises.
REMARQUE: Vous DEVEZ déterminer la
disposition des roulettes avant de procéder à
l'installation. Il est recommandé de placer les
deux roulettes pivotantes à l'arrière.
1. Avancez le chariot élévateur jusqu'à ce que les
entrées pour fourches de la benne soient en
contact avec les montants verticaux des fourches
du chariot élévateur. (Voir Figure1)
2. Raccordez et fixez la chaîne de sécurité avant de
soulever le chariot. (Voir Figures2 et3)
3. Ajustez la chaîne de façon à laisser un minimum de jeu.
4. Soulevez les fourches à la hauteur de la poitrine,
environ 91,4cm (3pi).
Figure3
Figure2
INSTALLATION DES ROULETTES
Figure 1

PAGE 6 OF 6 0522 IH-2112
INSTALLATION DES ROULETTES SUITE
5. Fixez les roulettes à l'extrémité exposée de chaque
entrée pour fourche. (Voir Figure4)
a. Posez une rondelle plate de 3/8po au-dessus
a. de chaque trou des entrées pour fourches.
b. Insérez un boulon de 3/8 po-16x 1¼po à
travers la rondelle, dans le trou à boulon
correspondant et ensuite dans le trou à boulon
de la plaque de roulette.
c. Glissez une autre rondelle plate de 3/8po
sur l'extrémité filetée du boulon. Ajoutez une
rondelle de blocage de 3/8po et fixez à l'aide
d'un écrou de 3/8po.
d. Serrez fermement les raccordements à l'aide
d'une clé de 9/16po.
AVERTISSEMENT! Ne jamais vous glisser ni rester
sous une benne levée. Limitez les manœuvres
sous la benne au minimum pour fixer le matériel.
Figure 4
3/8 po Rondelle plate
Rondelle de blockage
3/8 po-16 x 1⁄ po
Écrou
6. Après avoir installé deux roulettes, abaissez
lentement les fourches et retirez la chaîne
de sécurité.
7. Reculez le chariot élévateur jusqu'à ce que les
fourches soient sorties des entrées pour fourches
de la benne.
8. Placez le chariot élévateur à l'extrémité opposée
de la benne et répétez les étapes 1 à 5.
9. Après avoir installé les roulettes, abaissez lentement
les fourches et retirez la chaîne de sécurité.
10. Reculez le chariot élévateur jusqu'à ce que les
fourches soient sorties des entrées pour fourches
de la benne.
AVERTISSEMENT! L'ajout de roulettes réduira
la capacité de charge roulante de certains
modèles.
TYPE DE ROULETTE CAPACITÉ (LB)
Roulettes en acier 544,3 kg (1200 lb)/roulette
Roulettes en caoutchouc moulé 272,2 kg (600lb)/roulette
Roulettes en acier et poly 544,3 kg (1200 lb)/roulette
