PURE FLOW 1000®
EYEWASH STATION
1-800-295-5510
uline.com
GENERAL INFORMATION
The H-1297 shipping carton should contain:
• Eye Wash Station
• Emergency Sign
• Hanging Bracket
Before installing S-11507 Pure Flow 1000® Saline Cartridges, inspect product for damage.
NOTE: S-11507 Pure Flow 1000®Saline Cartridges are sold separately.
CARTRIDGE INSTALLATION
NOTE: This eyewash station requires two saline
cartridges to be installed at the same time.

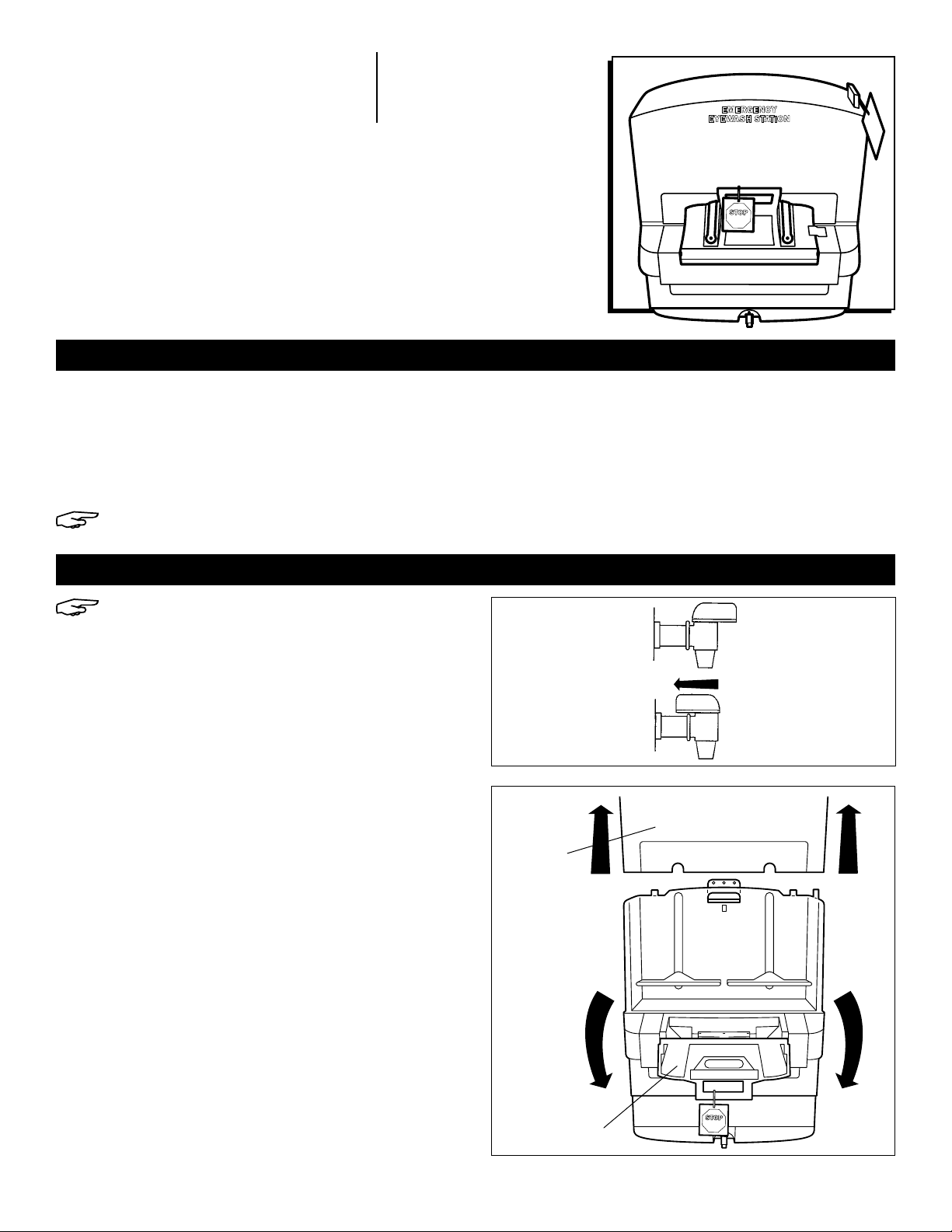

1. Close the drain spigot by turning handle to the rear.
(See Figure 1)
2. Remove cover by lifting up. (See Figure 2A) Open
activating door. (See Figure 2B)
Figure 1
Figure 2A
Figure 2B
Activating Door
Open
Closed
Cover
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.

PAGE 2 OF 12 0915 IH-1297

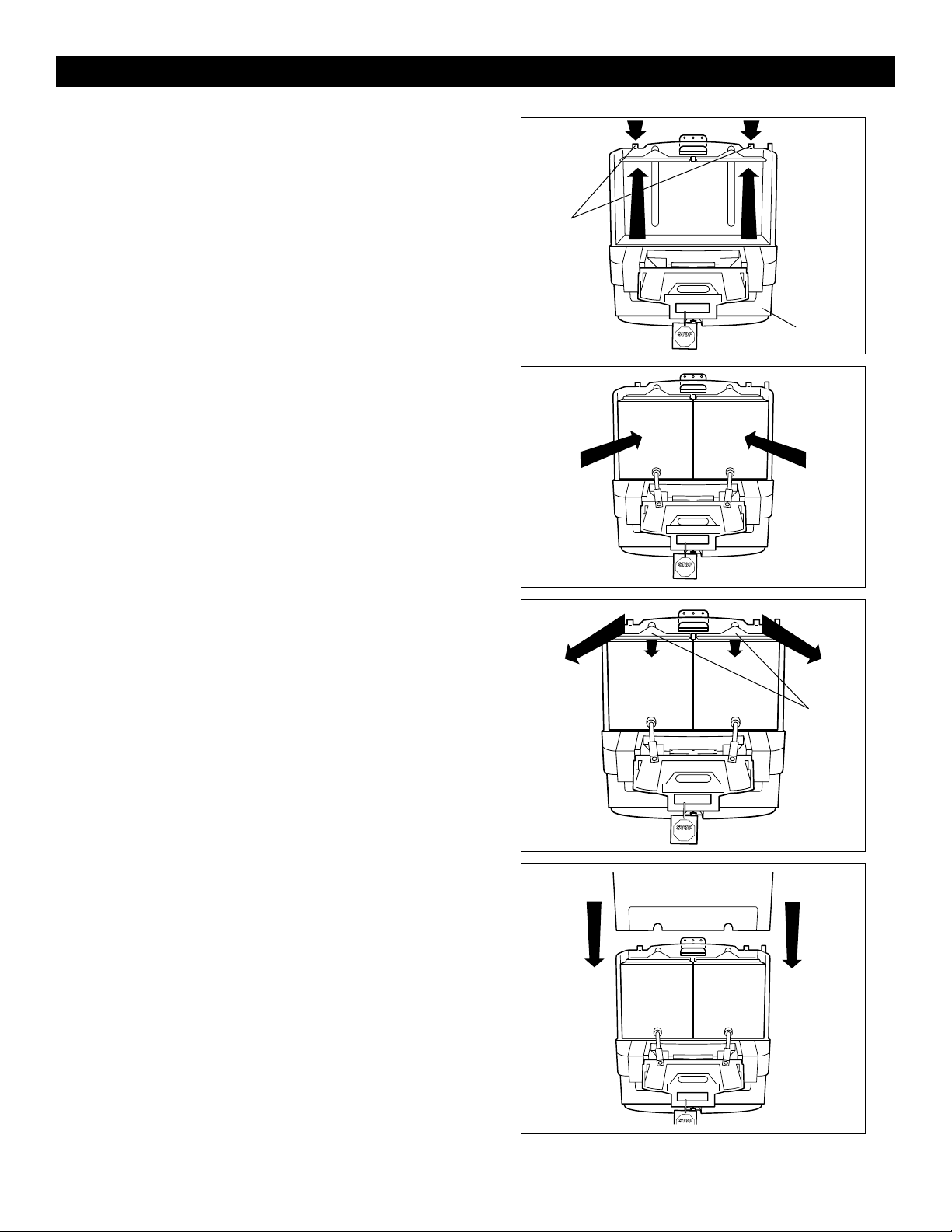

3. Raise reservoir to "Up" position, latch on housing by
pressing back on latching tabs. (See Figure 3)
4. Place two S-11507 Pure Flow 1000® Saline Cartridges
on the shelf. Nozzle assembly must be in front.
(See Figure 4)
5. Pull green latch tabs forward to drop down reservoir,
ensuring that plates are seated on bags and are not
resting on the cartridge boxes. (See Figure 5)
6. Replace cover. (See Figure 6)
CARTRIDGE INSTALLATION CONTINUED
Figure 3
Figure 4
Figure 5
Figure 6
Latching
Tabs
Reservoir
Reservoir
Plates

PAGE 3 OF 12 0915 IH-1297

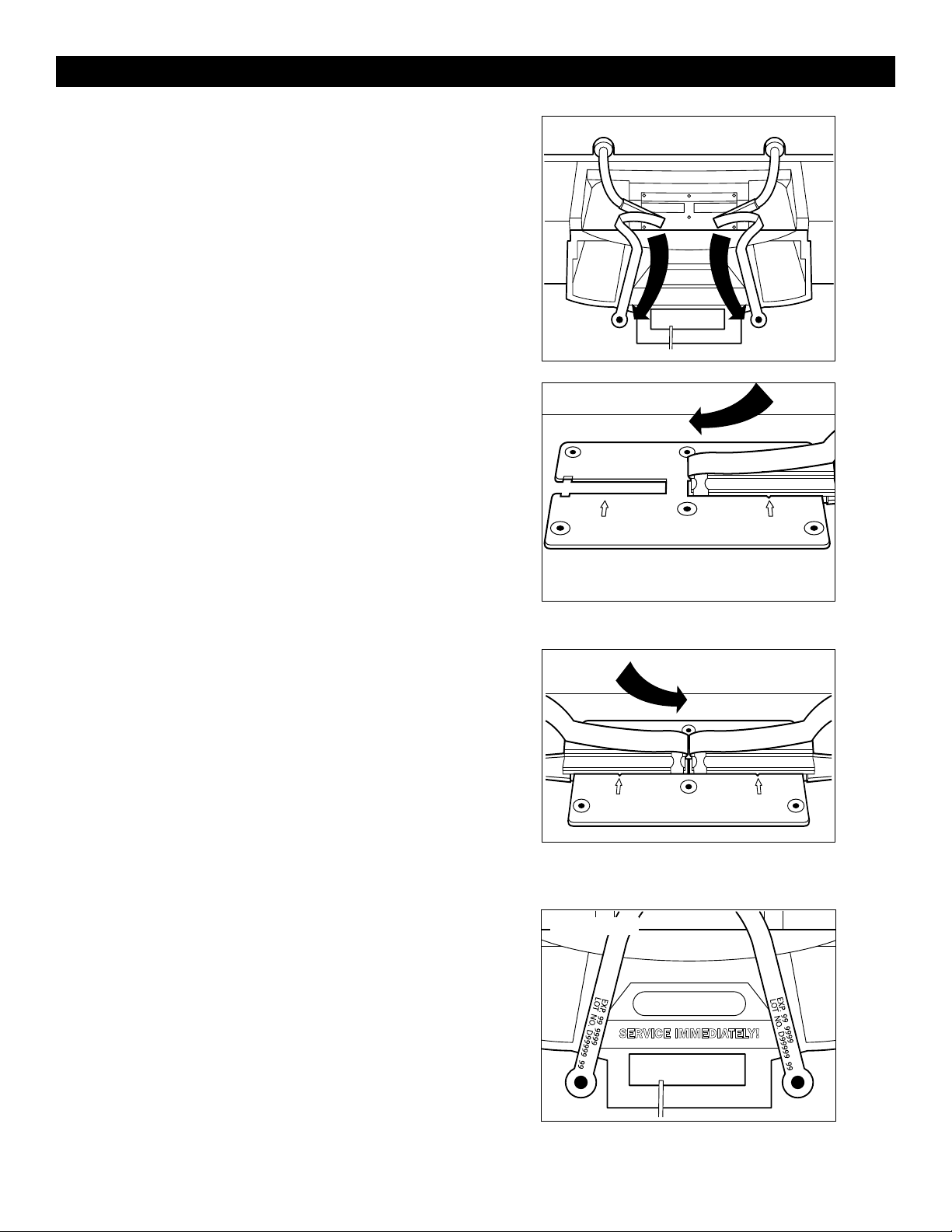

7. Remove rubber bands from activating strap and
nozzle. Extend activating straps to the side. Do not
pull on the straps. (See Figure 7)
8. Snap right-hand nozzle into place on white nozzle
plate. An audible 'click' will be heard to confirm that
the nozzle is engaged. (See Figure 8)
9. Snap left-hand nozzle into place on white nozzle
plate. An audible 'click' will be heard to confirm that
the nozzle is engaged. (See Figure 9)
10. Position the two black straps over top of the
activation door with the expiration date and batch
number visible. Do not twist or cross straps. Close
activation door. (See Figure 10)
CARTRIDGE INSTALLATION CONTINUED
Figure 10
Figure 7
Figure 8
Figure 9

PAGE 4 OF 12 0915 IH-1297
CARTRIDGE INSTALLATION CONTINUED
11. Position nozzle activating straps over top of door and
down raised area on either side of the door handle
so the straps cover the labels on the activation door.
(See Figure 11)

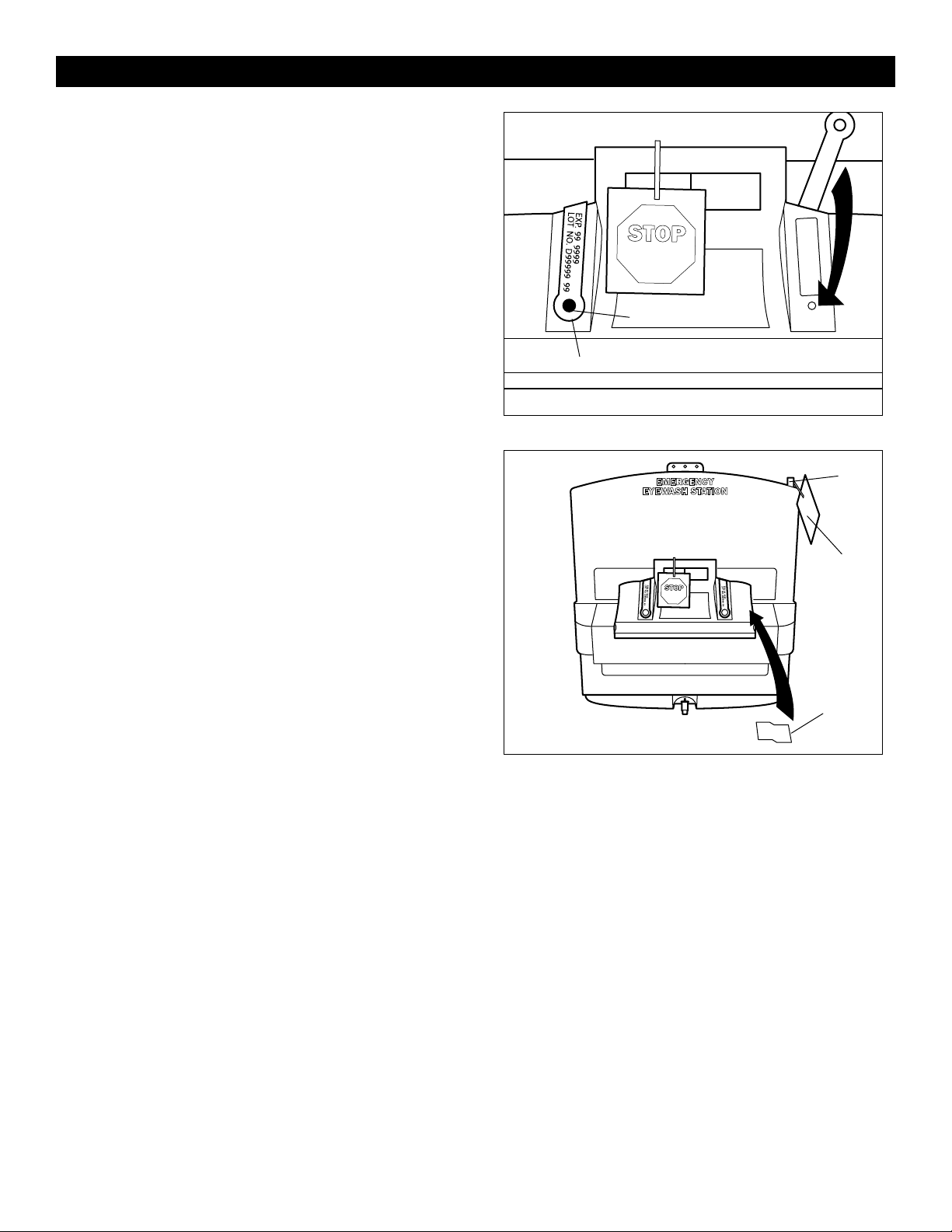

12. Push plastic fastener into hole in door until flange is
seated against the door. (See Figure 11)
13. Push center pin of fastener until it snaps into place
flush with fastener head. (See Figure 11)
14. Position tamper seal on middle right-hand side of
door. Half the seal must be on the door and the
other half on the unit surface. (See Figure 12)
15. Attach lock or inspection tag through tab on cover.
(See Figure 12)
