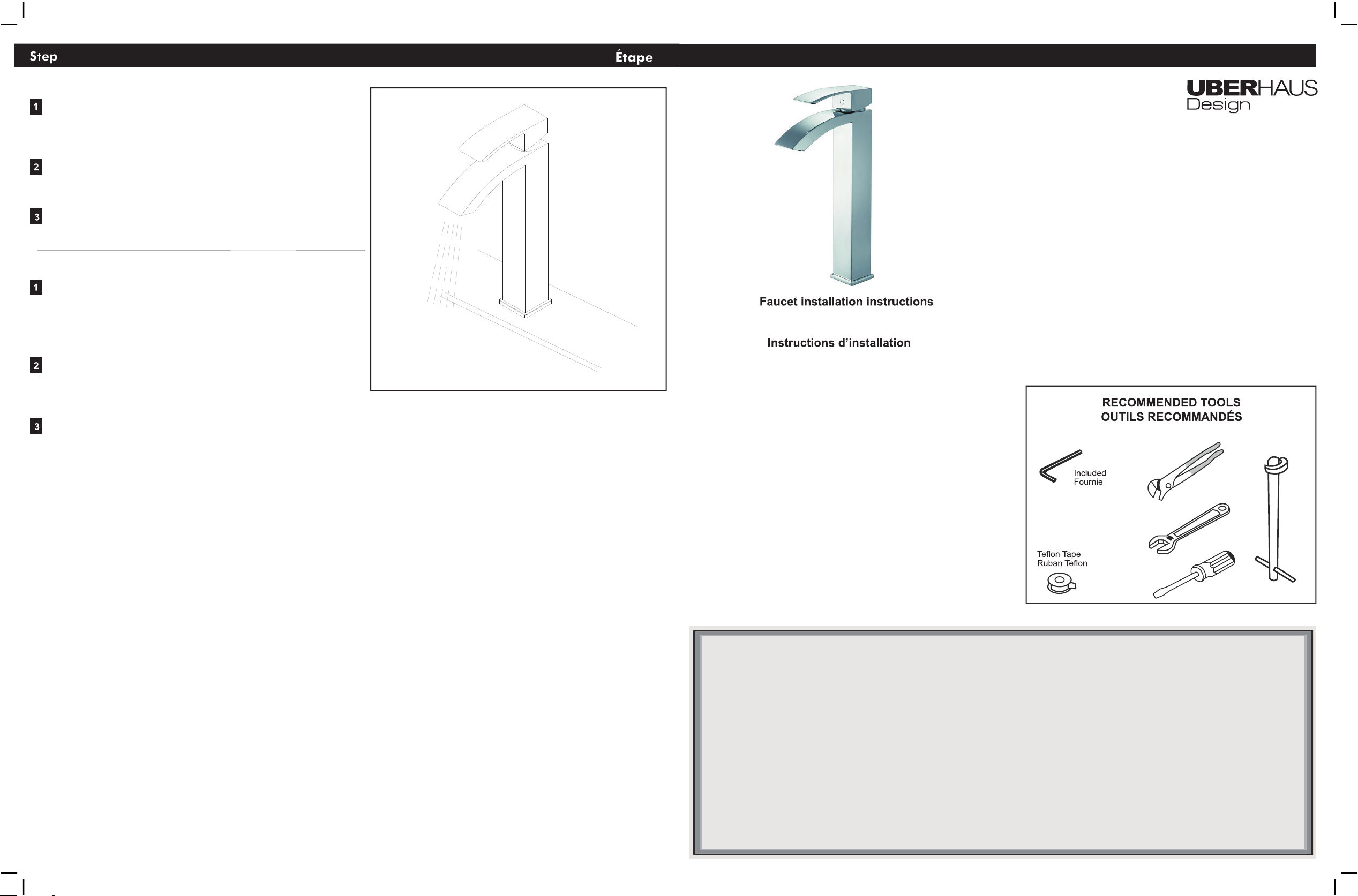

UBERHAUS DESIGN 70115004 User manual

Avant de commencer
Before you begin
Liste de pieces
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Handle
Screw-1
Index
Trim cap
Cartridge nut
Cartridge
Inner body
O-ring-1
O-ring-2
Aerator
Body
Base
O-ring-3
Rubber washer
Clamp
B lto
O-ring-4
Copper tube
Flexible hose(hot)
Flexible hose(cold)
80P35CA2CR00
8CM5X7
80N81050
8ZG97003CR00
8YG35000PS
J10351MZ0
81T16A87DQFM
8J27X25A
8J30X13
80M23160
80T16X6001DQCC
9DZ19103CR00
8J46X2
81N11071K
80N11071K
8BM8X280
8J10X19A
8JG80230DQCR
G2335500HM0
G2335500HM1
80P35CA2NV00
8CM5X7
80N81050NV
8ZG97001NV
8YG35000PS
J10351MZ0
81T16A87DQFM
8J27X25A
8J30X13
80M23160
80T16X6001DQNV
9DZ19103NV00
8J46X2
81N11071K
80N11071K
8BM8X280
8J10X19A
8JG80230DQCR
G2335500HM0
G2335500HM1
70115004
70115005
1
2
3
Corps
Joint torique-4
Rondelle de caoutchouc
Collier
Boulon
Garniture d’écrou
Écrou de la cartouche
Cartouche
Aérateur
Tuyau flexible(chaude)
Tuyau flexible(froide)
Joint torique-2
Joint torique-1
Joint torique-3
Poignée
Vis
Index
Base
Tube en cuivre
Connect the flexible hoses to the faucet body by hand as
shown. Don’t use tools to avoid damaging the flexible
hoses.
Check the assembled flexible hoses carefully: on your left
hand side is the red flexible hose (hot water), on your right
hand side is the blue flexible hose (cold water) with the
faucet facing you.
Raccordez les tuyaux flexibles sur le corps du robinet à la
main comme illustré ; n’utilisez pas d’outil pour éviter
d’endommager les tuyaux flexibles.
Vérifiez soigneusement que les tuyaux flexibles soient
montés de la manière suivante : le tuyau flexible rouge
(eau chaude) à gauche et le tuyau flexible bleu (eau froide)
à droite, lorsque le robinet est en face de vous.
Connect the two flexible hoses with braided connectors to the stop
valves (not included). Take note that the red flexible hose
connects to the hot stop valve and the blue flexible hose connects
to the cold stop valve. Tighten with the appropriate tool. Be
careful not to damage the braided connector.
Raccordez les deux raccords flexibles tressés sur les robinets
d’arrêt (non fournis). Veillez à raccorder le tuyau flexible rouge
au robinet d’arrêt d’eau chaude et le tuyau flexible bleu sur le
robinet d’arrêt d’eau froide. Serrez-les à l’aide de l’outil
approprié. Veillez à ne pas endommager les raccords tressés.
Pass the flexible hoses down through the
base and O-ring, and insert into the sink hole.
Passez les tuyaux flexibles dans la base et
le joint torique, puis introduisez-les dans
l’ouverture du lavabo.
Assemble the accessories rubber washer,
clamp, bolt in order; fix the faucet’s position
and direction. Next assemble the nut and
tighten with the appropriate tool.
Assemblez dans l’ordre les accessoires
suivants : rondelle de caoutchouc, collier,
boulon. Fixez la position et l’orientation du
robinet. Finalement, posez l’écrou et
serrez-le à l’aide de l’outil approprié.
Fermez la soupape
.
.
.
.
1
2
3
Corps interne

70115004-70115005
4
4
70115004 & 70115005 MODELS
LAVATORY FAUCET / CERAMIC CARTRIDGE
70115004 ET 70115005
Verify that there are no leaks by slowly opening the
hot and cold water. In case of a leak, shut off the
water supply and tighten connectors 1⁄4 turn
using the appropriate tool. Repeat if necessary.
Testing connections
Turn faucet on and leave both hot and cold
water running for at least one minute to evacuate
all air trapped in the pipes. Turn off water.
Vérifier l’étanchéité des raccords en ouvrant
lentement l’alimentation d’eau. En cas de fuite,
couper l’alimentation puis serrer les raccords d’un
quart de tour avec l’outil approprié. Répéter au
besoin.
Ouvrir l’eau chaude et l’eau froide pendant au
moins une minute afin d’évacuer l’air emprisonné
dans la tuyauterie. Couper l’alimentation d’eau de
nouveau.
Vérification des raccordements
Votre robinet est maintenant installé et prêt à être utilisé !UBERHAUS Design
Your UBERHAUS Design faucet is now installed and ready to use!
You can now turn on water supply.
Rétablir I’alimentation d’eau.
ROBINET DE LAVABO / CARTOUCHE CÉRAMIQUE
MOD LESÈ
GARANTIE LIMITÉE À VIE
LIMITED LIFETIME WARRANTY
THANK YOU FOR PURCHASING THIS UBERHAUS FAUCET. THESE PRODUCTS HAVE BEEN MADE
TO DEMANDING, HIGH-QUALITY STANDARDS AND ARE LIFETIME GUARANTEED FOR DOMESTIC USE
AGAINST MANUFACTURING FAULTS. THIS WARRANTY DOES NOT AFFECT YOUR STATUTORY RIGHTS.
IF THIS FAUCET SHOULD EVER DEVELOP A LEAK OR DRIP DURING THE WARRANTY PERIOD, WE WILL
FREE OF CHARGE PROVIDE THE CARTRIDGES NECESSARY TO PUT THE FAUCET BACK IN GOOD
WORKING CONDITION UNDER NORMAL INSTALLATION, USE AND SERVICE. REPLACEMENT PARTS MAY
BE OBTAINED BY CALLING MECANAIR CUSTOMER SERVICE DIRECTLY AT 1-866-206-0888 OR VISIT
WWW.MECANAIR.NET. PROOF OF PURCHASE (ORIGINAL SALES RECEIPT) FROM THE ORIGINAL
CONSUMER PURCHASER MUST ACCOMPANY ALL WARRANTY CLAIMS.
NORMAL WEAR AND TEAR, INCLUDING ACCESSORY WEAR, IS NOT COVERED UNDER THIS WARRANTY.
THE FAUCET IS GUARANTEED IF USED FOR NORMAL TRADE PURPOSES, AND IS VALID FOR THE
ORIGINAL BUYER ONLY. ANY WARRANTY IS DEEMED INVALID IF THE FAUCET HAS BEEN USED
IMPROPERLY, OR SUBJECT TO NEGLECT. RONA IS NOT RESPONSIBLE FOR ANY COSTS RELATED TO
LABOUR, INJURIES OR ANY OTHER LOSS INCURRED DURING THE PRODUCT INSTALLATION, REPAIR
OR REPLACEMENT, INCLUDING ANY INDIRECT OR CONSEQUENTIAL DAMAGES.
DUE TO CONTINUOUS PRODUCT IMPROVEMENT, WE RESERVE THE RIGHT
TO CHANGE THE PRODUCT SPECIFICATIONS WITHOUT PRIOR NOTICE.
