UNAC ART90 BAR PS User manual

ART90 BAR PS /

ART90 BOOM PS

D814294 23A97_02

ISTRUZIONI D’USO E DI INSTALLAZIONE

INSTALLATION AND USER MANUAL

BARRA SNODATA

ARTICULATED BOOM

Attenzione! Leggere attentamente le“Avvertenze”all’interno! Caution! Read“Warnings”inside carefully!

19-05-21

M10x25

Ø10

Ø10 Ø6

M10M6 M10

4,2x16

ø3,5x13ø2,9x16 ø4,8x22

M6x20

GENERALITÀ

Il kit ART90 BAR PS / BOOM PS consente di installare la barriera in aree con spazio in altezza limitato.

ART90 BAR PS / BOOM PS 3m - Larghezza passaggio: da 2m a 3m - Altezza passaggio: 2.0m ÷ 2.7m

ART90 BAR PS / BOOM PS 5m - Larghezza passaggio: da 3m a 5m - Altezza passaggio: 2.2m ÷ 3.3m

DEMOLIZIONE L’eliminazione dei materiali va fatta rispettando le norme vigenti. Non gettate il vostro apparecchio scartato, le pile o

le batterie usate nei riuti domestici. Avete la responsabilità di restituire tutti i vostri riuti da apparecchiature elettriche o elettroniche

lasciandoli in un punto di raccolta dedicato al loro riciclo.

GENERAL INFO

The ART90 BAR PS / BOOM PS kit allows the barrier to be installed in areas with limited height space.

ART90 BAR PS / BOOM PS 3m – Opening width: from 2m to 3m - Overhead clearance: 2.0m ÷ 2.7m

ART90 BAR PS / BOOM PS 5m – Opening width: from 3m to 5m - Overhead clearance: 2.2m ÷ 3.3m

SCRAPPING Materials must be disposed of in accordance with the regulations in force. Do not throw away your discarded equipment

or used batteries with household waste. You are responsible for taking all your waste electrical and electronic equipment to a suitable

recycling centre.

COMPOSIZIONE DEL KIT - KIT COMPOSITION

ATTREZZATURE - EQUIPMENT

Ø 2.25 - 6.5 - 10.5Ø 2.25 - 6.5 - 10.5 5 mm5 mm 17 mm17 mmPH1PH1 PH2PH2 10 mm10 mm

Prima di eettuare qualsiasi intervento sull’impianto

togliere l’alimentazione elettrica.

Ilsimboloindicaoperazioniche,seeettuateinmodonon

corretto, possono presentare rischi di SCHIACCIAMENTO.

Disconnect the power supply before carrying out any

interventions on the system.

The symbol indicates operations which, if performed

incorrectly, may pose CRUSHING risks.

2 - ART90

D814294 23A97_02

MONTAGGIO GOMMA E CLIP - RUBBER AND CLIP MOUNTING

MONTAGGIO CERNIERA - HINGE MOUNTING

MONTAGGIO TIRANTE - TIE-ROD MOUNTING

Ø2,9x16

5mm

Ø2,9x16

Non serrare -

Do not tighten

1 2

Ø2,25

6mm

ART90 - 3

D814294 23A97_02

FORATURA CASSONE - BARRIER BOX DRILLING

MONTAGGIO ANCORAGGIO TIRANTE - ASSEMBLING THE TIE-ROD ANCHOR

Foratura cassone per BARRA SINISTRA - LEFT SIDE barrier box drilling

Ø10,5

Ø6,5

Ø10,5

Ø10 Ø6

Ø10 Grower

M10x25

M6x20

DIMA DI FORATURA -

DRILLING TEMPLATE

Foratura cassone per BARRA DESTRA - RIGHT SIDE barrier box drilling

Esempio di montaggio su barriera destra - Assembly example for right-side boom

4 - ART90

D814294 23A97_02

MONTAGGIO BARRA SNODATA - MOUNTING THE ARTICULATED BOOM

REGOLAZIONE TIRANTE - TIE-ROD REGULATION

Ø10

M10

• Serrare il controdado per bloccare la posizione - Tighten the lock

nut to x the position

• Tenere bloccato il tirante con la chiave a T - Keep the tie-rod lo-

cked wit the T-type hex key wrench

• Avvitare il dado per portare la barra snodata in posizione orizzon-

tale - Tighten the nut till the articulated boom ends on a straight

position

ART90 - 5

D814294 23A97_02

SOLO PER MONTAGGIO LIGHT PS IP67 - ONLY WHEN MOUNTING LIGHT PS IP67

MONTAGGIO COVER SU BARRA SNODATA - COVER MOUNTING ON THE ARTICULATED BOOM

Ø2,9x16

Ø3,5x13

Ø2,9x16

• Posizionare le cover plastiche - Place the plastic covers

• Fissare la copertura cerniere - Fix the hinge cover

• Far passare le strip led sotto il perno cerniera - Keep the led strip under

the hinge pin

• Posizionare il segno all’inizio della barra - Place the sign on the led

strip on the border of the arm

• Fissare la strip led con la clip - Fix the led strip with the clip

• Posizionare la strip led a 225 mm - Position the led strip

• Stendere la strip led e segnare con pennarello a 165 mm -

Unfold the led strip and mark with a pen at 165 mm

• Bloccare la strip led con le clip - Lock the led strip with the clip

165

225

Segno a 165 mm - Mark at 165 mm

Segnare con pennarello - Mark with a pen

6 - ART90

D814294 23A97_02

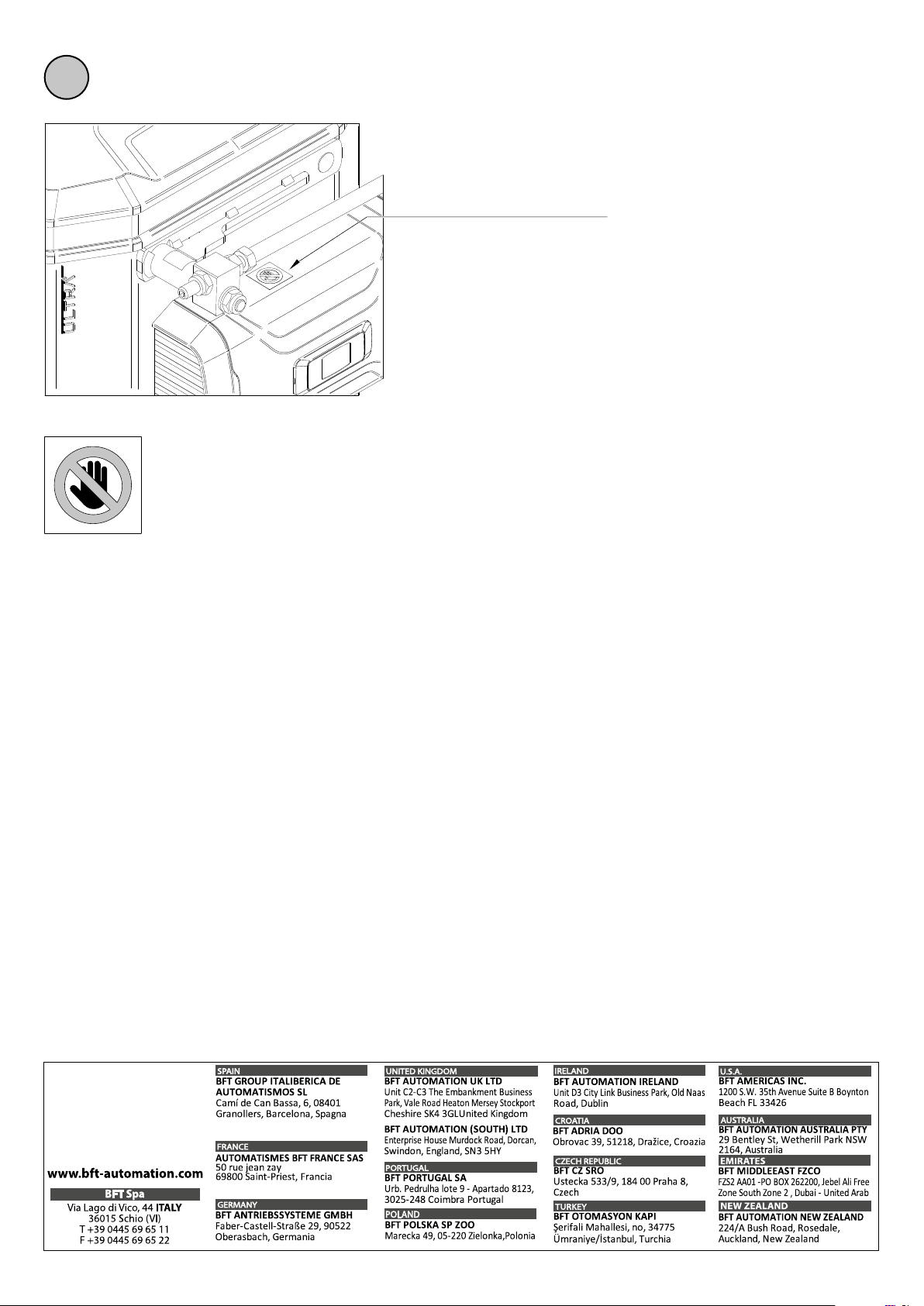

20002100220023002400250026002700280029003000310032003300

A10601160126013601460156016601760

B11151015915815715615515415

C9601060116012601360146015601660

A10601160126013601460156016601760

B1365126511651065965865765665

C9601060116012601360146015601660

A10601160126013601460156016601760

B1615151514151315121511151015915

C9601060116012601360146015601660

A10601160126013601460156016601760

B18651765166515651465136512651165

C9601060116012601360146015601660

A10601160126013601460156016601760

B21152015191518151715161515151415F1 F2

C9601060116012601360146015601660
