Uniflame GBC1059WB-C / Gainesville User manual

Natural Gas Conversion Kit for
GBC1059WB-C / Gainesville GBC1059WE-C / Gilmour
GBC1069WB-C / Jackson GBC1076WE-C / Memphis
Manufactured in China for: Blue Rhino Global Sourcing, Inc
Winston-Salem, NC USA • 1.800.762.1142, www.bluerhino.com
© 2011 Blue Rhino Global Sourcing, Inc. All Rights Reserved
UniFlame®is a Registered Trademark of Blue Rhino Global Sourcing, Inc.. All Rights Reserved. VFK1000W-C-OM-109 EF
Table of Contents
Important Safeguards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 2
Exploded View & Hardware. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Conversion Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installling Natural Gas Line . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Connect Natural Gas line. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Disconnect Natural Gas Line . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Operating Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Checking for Leaks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Operating Main Burners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Operating Infrared Sear Burner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Operating Side Burner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Operating Infrared Back Burner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
CleaningandCare ................................................ 11
Limited Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
The use and installation of this product must conform to local codes. In absence
of local codes, use the National Fuel Gas Code, ANSI Z223.1/NFPA 54, Natural Gas
and Propane Installation Code, CSA B149.1, or Propane Storage and Handling Code,
B149.2.
CONVERSION INSTRUCTIONS
Made from 70% Bagasse
(Environmentally Friendly Sugar
Cane Pulp By-product)
This Natural Gas Conversion Kit can be used ONLY
with the grills listed above.
Installation should be done by a qualified service
person.
Use only Blue Rhino Global Sourcing, Inc. factory authorized
parts. The use of any other part that is not factory authorized
can be dangerous and will void your warranty.
WARNING
FOR YOUR SAFETY:
1. Improper installation, adjustment, alteration, service
or maintenance can cause injury or property damage.
2. Read the installation, operation, and maintenance
instructions thoroughly before installing or servicing
this equipment.
3. Failure to follow these instructions could result in fire
or explosion, which could cause property damage,
personal injury, or death.
4. This instruction manual contains important
information necessary for the proper assembly and
safe use of the appliance.
5. Read and follow all warnings and instructions before
assembling and using the appliance.
6. Follow all warnings and instructions when using the
appliance.
7. Keep this manual for future reference.
Save these instructions for future reference.
If you are assembling this unit for someone else, give this
manual to him or her to read and save for future reference.
WARNING
FOR YOUR SAFETY:
For Outdoor Use Only
(outside any enclosure)

Natural Gas Conversion Instructions – VFK1000W-C
Model No. GBC1059WB-C, GBC1059WE-C, GBC1069WB-C, GBC1076WE-C Contact 1.800.762.1142 for assistance. Do not return to place of purchase.
Installation and repairs should be done by a qualified service person.
This grill is for outdoor use only, and shall not be used in a building,
garage, or any other enclosed area.
Do NOT operate, light or use this appliance within ten (10) feet (3.05 m) of
walls, structures or buildings.
For residential use only. This grill is NOT for commercial use.
This grill is not intended for and should never be used as a heater. TOXIC
fumes can accumulate and cause asphyxiation.
This grill is safety certified for use in the United States and/or Canada
only. Do not modify for use in any other location. Modification will result
in a safety hazard.
Apartment Dwellers: Check with management to learn the requirements
and fire codes for using an LP gas grill in your apartment complex. If
allowed, use outside on the ground floor with a ten (10) foot (3.05 m)
clearance from any structure. Do not use on or under balconies.
Natural Gas (NG) Characteristics:
a. NG is flammable and hazardous if handled improperly. Become
aware of the characteristics before using any NG product.
b. NG is explosive under pressure, heavier than air and settles and pools
in low areas.
c. NG in its natural state has no odor. For your safety, an odorant is
added that smells like rotten cabbage.
d. Contact with NG can cause freeze burns to skin.
Do not insert any tool or foreign object into the valve outlet or safety
relief valve. You may damage the valve and cause a leak. Leaking natural
gas may result in explosion, fire, severe personal injury or death.
Do not block holes in sides or back of grill.
If grill is not in use, the gas must be turned off at the main valve on the
NG supply line.
Do not store a spare LP gas tank under or near this appliance.
Never attempt to attach this grill to the self-contained LP gas system of a
camper trailer, motor home or house.
The use of alcohol, prescription or non-prescription drugs may impair the
consumer’s ability to properly assemble or safely operate the appliance.
Strong odors, colds, sinus congestion, etc. may prevent the detection of
natural gas. Use caution and common sense when testing for leaks.
Never use charcoal, lighter fluid, lava rocks, gasoline, kerosene or alcohol
with this product.
Your grill has been checked at all factory connections for leaks. Recheck
all connections as described in the “Operating Instructions” section of
the manual, as movement in shipping can loosen connections.
Check for leaks even if your unit was assembled for you by someone
else.
Do not operate if gas leak is present. Gas leaks may cause a fire or
explosion.
You must follow all leak-checking procedures before operating. To
prevent fire or explosion hazard when testing for a leak:
a. Always perform leak test before lighting the grill and each time the
natural gas line is connected.
b. No smoking. Do not use or permit sources of ignition in the area
while conducting a leak test.
c. Conduct the leak test outdoors in a well-ventilated area.
d. Do not use matches, lighters, or a flame to check for leaks.
e. Do not use grill until any and all leaks are corrected.
If you are unable to stop a leak, turn off the main valve on the NG supply
line. Call a gas appliance serviceman or your local NG supplier.
The appliance and its individual shutoff valve must be disconnected from
the gas supply piping system during any pressure testing of that system
at a pressures in excess of 1/2 psig (3.5 kpa).
The appliance must be isolated from the gas supply piping system by
closing its individual manual shutoff valve during any pressure testing of
the gas supply piping system at test pressures equal to or less than 1/2
psig (3.5 kpa).
This grill is designed with to operate at an inlet pressure of: 7 inches
water column.
Do not store or use gasoline or other flammable liquids or vapors within
25 feet (7.62 m) of this appliance.
Do not use in an explosive atmosphere. Keep grill area clear and free
from combustible materials, gasoline and other flammable vapors and
liquids.
Minimum clearance from sides and back of unit to combustible
construction is 36 inches (91.4 cm). Do not use this appliance under any
type of overhang or roof.
It is essential to keep the grill’s valve compartment, burners, and
circulating air passages clean. Inspect grill before each use.
Do not alter grill in any manner. Any alteration will void your warranty.
Do not use the grill unless it is COMPLETELY assembled and all parts are
securely fastened and tightened.
Do not build this model of grill in any built-in or slide in construction.
Ignoring this warning could cause a fire or an explosion that can damage
property and cause serious bodily injury or death.
This grill should be thoroughly cleaned and inspected on a regular basis.
Clean and inspect the hose before each use of the appliance. If there is
evidence of abrasion, wear, cuts or leaks, the hose must be replaced prior
to the appliance being put into operation.
Use only the regulator and hose assembly provided. The replacement
regulator and hose assembly shall be that specified by the manufacturer.
Use only Blue Rhino Global Sourcing, Inc. factory authorized parts. The
use of any part that is not factory authorized can be dangerous. Doing so
will also void your warranty.
Do not operate this appliance without reading “Operating Instructions” in
this manual.
Do not touch metal parts of grill until it has completely cooled (about 45
min.) to avoid burns, unless you are wearing protective gear (pot holders,
gloves, BBQ mittens, etc.).
Do not install or use in or on boats or recreational vehicles.
When cooking, fire extinguishing materials shall be readily accessible. In
the event of an oil/grease fire, do not attempt to extinguish with water.
Use type BC dry chemical fire extinguisher or smother with dirt, sand or
baking soda.
Do not use grill in high winds.
Never lean over the grill when lighting.
Do not leave a lit grill unattended, especially keep children and pets
away from grill at all times.
Do not leave grill unattended while preheating or burning off food residue
on high. If grill has not been cleaned, a grease fire can occur that may
damage the product.
Do not place empty cooking vessels on the appliance while in operation.
Use caution when placing anything on the grill while the appliance is in
operation.
Do not attempt to move grill when in use. Allow the grill to cool before
moving or storing.
Natural gas line must be properly disconnected and removed prior to
moving this grill.
Storage of grill indoors is permissible only if the natural gas line is
disconnected, properly stored outdoors.
Always open grill lid carefully and slowly as heat and steam trapped
within grill can severely burn you.
Do not attempt to disconnect the gas regulator from the gas fitting while
the grill is in use.
Always place your grill on a hard, non-combustible, level surface. An
asphalt or blacktop surface may not be acceptable for this purpose.
Move gas hoses as far away as possible from hot surfaces and dripping
hot grease.
Keep all electrical cords away from a hot grill.
After a period of storage and/or nonuse, check for leaks, burner
obstructions and inspect for any abrasion, wear or cuts to the hose.
Failure to open lid while igniting the grill’s burners, or not waiting 5
minutes to allow the gas to clear if the grill does not light, may result in
an explosive flame-up.
Never operate grill without heat plates installed.
Always use a meat thermometer to ensure food is cooked to a safe
temperature.
Use protective gloves when assembling this product.
Do not force parts together as this can result in personal injury or
damage to the product.
Never cover entire cooking area with aluminum foil.
Deaths, serious injury or damage to property may occur if the above is
not followed exactly.
DANGER: Failure to follow the dangers, warning and cautions in this manual may result in serious bodily injury or death, or in a fire or an explosion causing damage
to property.
WARNING:
WARNING
FOR YOUR SAFETY
Do not store or use gasoline or other flammable liquids or vapors in the
vincinity of this or any other appliance.
DANGER
If you smell gas -
1. Shut off gas to appliance.
2. Extinguish any open flame.
3. Open lid.
4. If odor continues, keep away from the appliance and immediately
call your fire department.
Failure to follow these instructions could result in fire or explosion which
could cause property dame, personal injusry or death.
DANGER
Never operate this appliance unattended.

Contact 1.800.762.1142 for assistance. Do not return to place of purchase.
page no.
3
Tools Required for Conversion (Not Included)
#2 Phillips Head Screwdriver 1 pc
M10 Wrench 1 pc
M16 Wrench 2 pcs
M22 Wrench 1 pc
1
Parts List
1Natural Gas Hose 55-08-212
2Quick Connect 55-10-339
Exploded View
2
Hardware (Not Included)
AScrew M4x10 Nickel Plated Phillips Truss Head
BScrew M6x10 Nickel Plated Phillips Truss Head
CNut M4 Nic kel Plated
DNut M12 Nickel Plated
EWasher ø4.2 Nickel Plated
FPin
GPin
HCotter Pin
Tools Required for Conversion (Included)
Wrench 1 pc
1
DO NOT RETURN PRODUCT TO STORE.
For assistance call 1.800.762.1142 toll free. Please have
your owner’s manual and model number available for
reference.
For Easiest Conversion:
• To avoid losing any small components or hardware, assemble
your product on a hard level surface that does not have cracks
or openings.
• Clear an area large enough to layout all components and
hardware.
• When applicable, tighten all hardware connections by hand
first. Once the step is completed go back and fully tighten all
hardware.
• Follow all steps in order to properly convert your product.
• Complete steps as applicable to your grill.
To complete conversion you will need:
• (1) Leak Detection Solution (Instructions on how to make
solution are included in the “Operating Instructions” section of
this manual)
Typical conversion: approximately 1 (one) hour.
Conversion Instructions
2
Remove Warming Racks, Cooking Grids and Heat Plates
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C
GBC1069WB-C

Natural Gas Conversion Instructions – VFK1000W-C
Model No. GBC1059WB-C, GBC1059WE-C, GBC1069WB-C, GBC1076WE-C Contact 1.800.762.1142 for assistance. Do not return to place of purchase.
Conversion Instructions
4
Remove Burners and Igniter Wires
GBC1059WB-C / GBC1059WE-C GBC1059WB-C
Bx 5
GBC1059WE-C
Bx 4
GBC1069WB-C GBC1069WB-C
Ax 2
Bx 3
GBC1076WE-C GBC1076WE-C
Ax 2
Bx 4
3

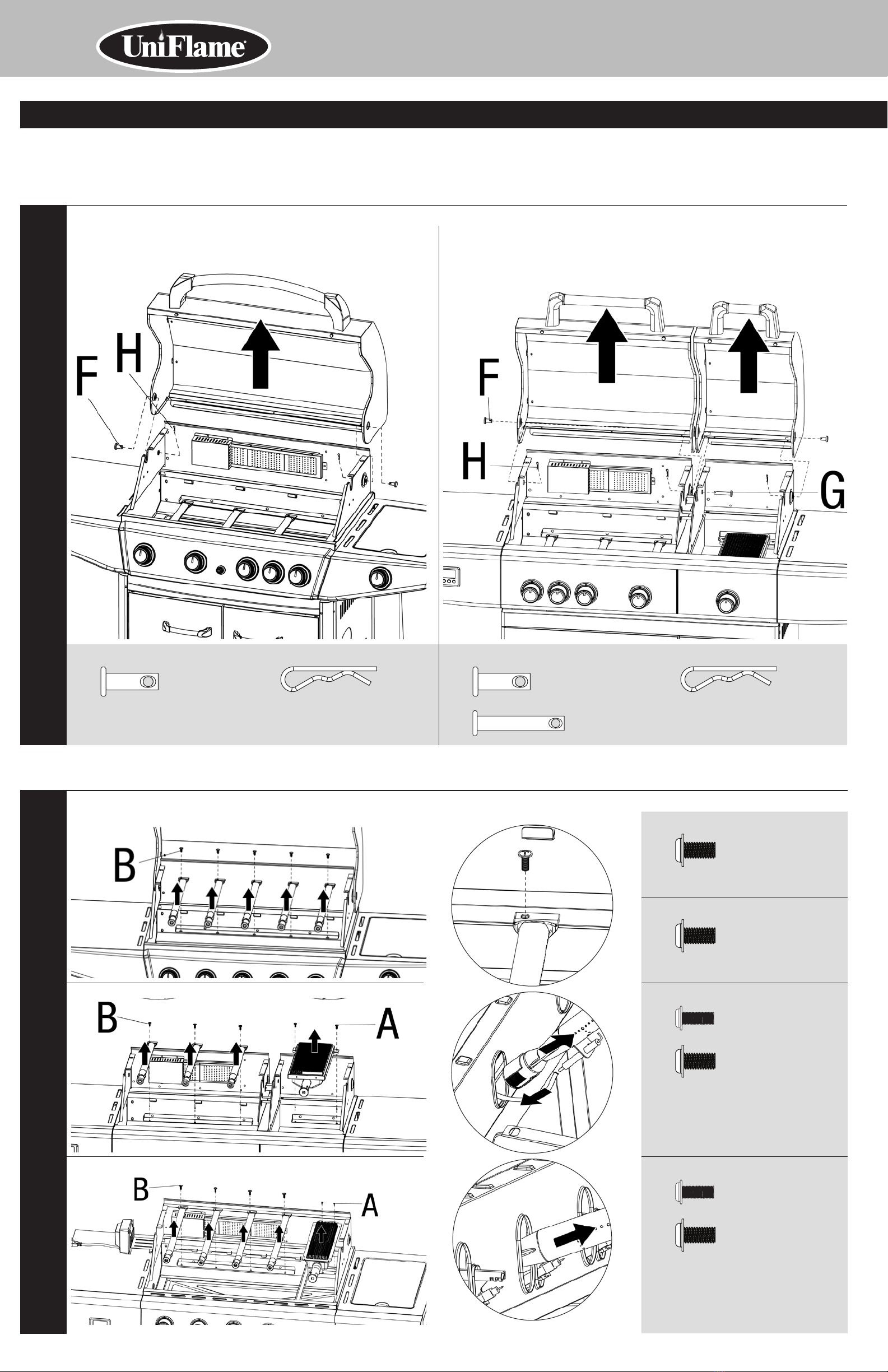

Remove Lid(s)
GBC1059WE-C / GBC1076WE-C GBC1069WB-C
GBC1059WE-C / GBC1076WE-C
Fx 2 Hx 2
GBC1069WB-C
Fx 2
Gx 1
Hx 3

Contact 1.800.762.1142 for assistance. Do not return to place of purchase.
page no.
5
Conversion Instructions
6

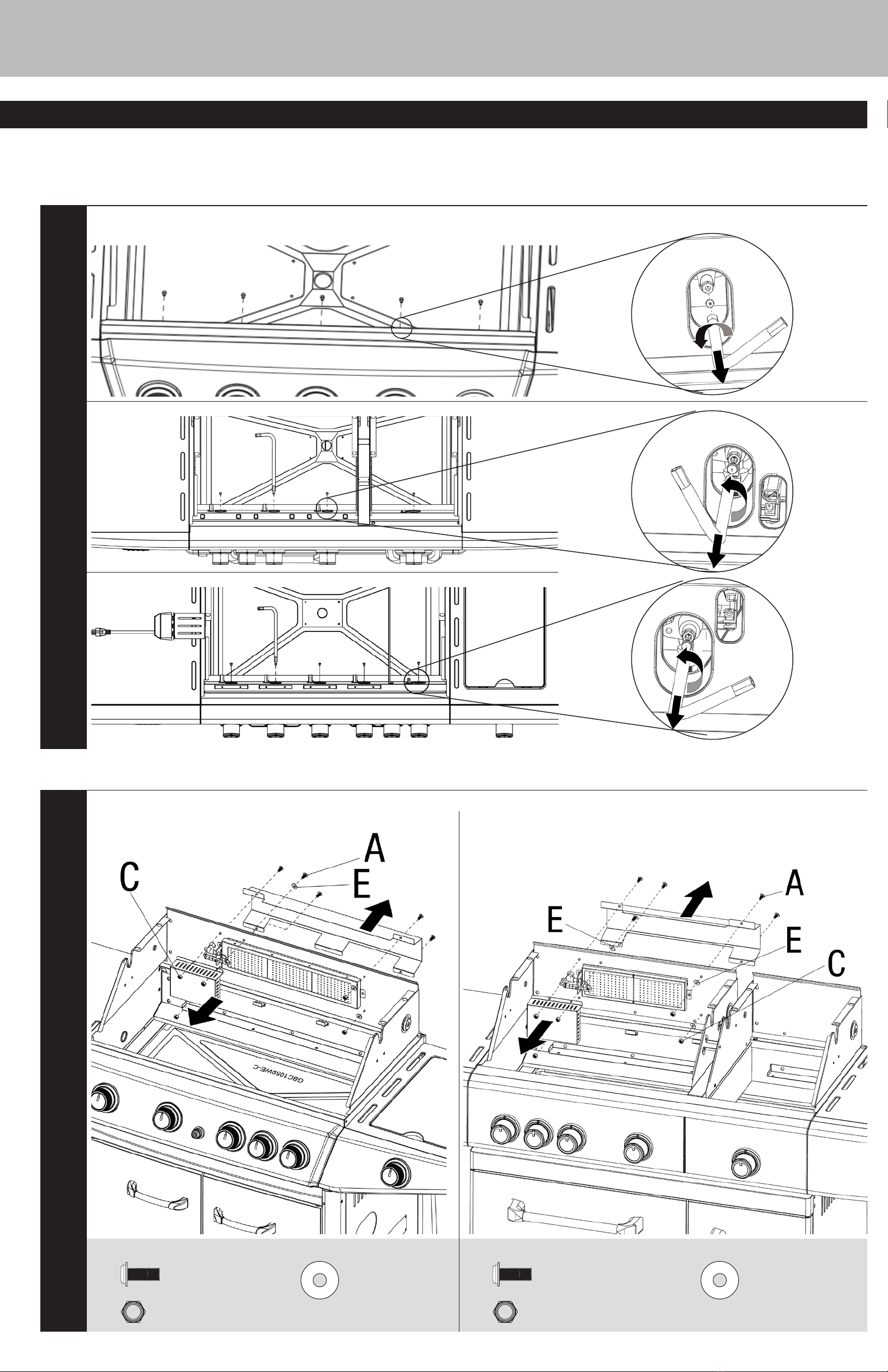

Remove Infrared Back Burner Covers
GBC1059WE-C / GBC1076WE-C GBC1069WB-C
GBC1059WE-C / GBC1076WE-C
Ax 5
Cx 5
Ex 3
GBC1069WB-C
Ax 5
Cx 5
Ex 3
5
Remove Main Burner Orifices
GBC1059WB-C / GBC1059WE-C
GBC1069WB-C
GBC1076WE-C

Natural Gas Conversion Instructions – VFK1000W-C
Model No. GBC1059WB-C, GBC1059WE-C, GBC1069WB-C, GBC1076WE-C Contact 1.800.762.1142 for assistance. Do not return to place of purchase.
Conversion Instructions (continued)
7

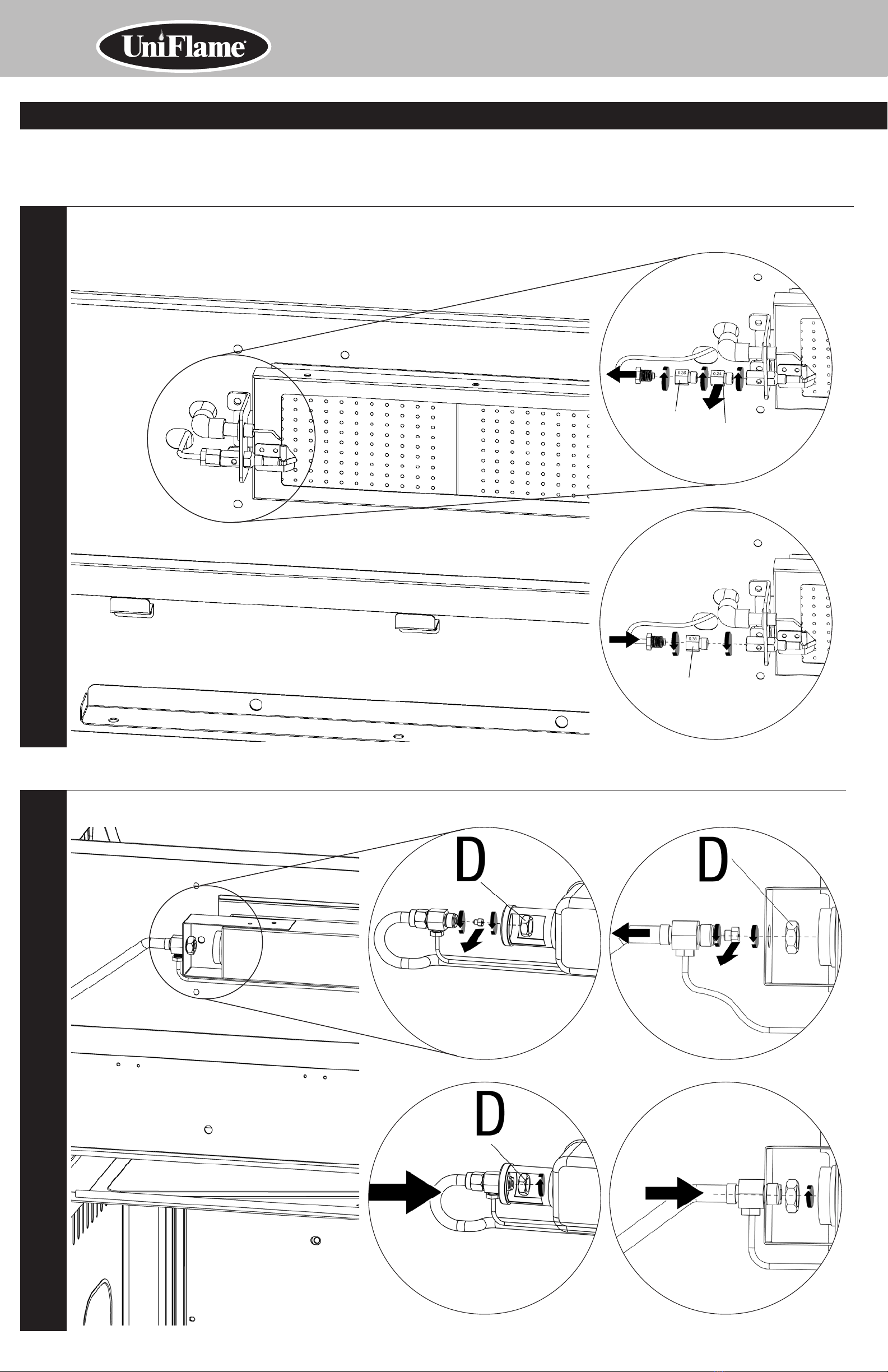

Remove the Infrared Back Burner Front Orifice
GBC1059WE-C / GBC1069WB-C / GBC1076WE-C
8
Remove Infrared Back Burner Rear Orifice
GBC1059WE-C / GBC1069WB-C / GBC1076WE-C GBC1069WB-C GBC1059WE-C / GBC1076WE-C
LP Gas Orifice
NG Orifice
NG Orifice

Contact 1.800.762.1142 for assistance. Do not return to place of purchase.
page no.
7
Conversion Instructions (continued)
10
Remove Side Burner Grid, Igniter Wire and Side Burner
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C
Ax 2
11
Remove Side Burner Orifice
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C
9

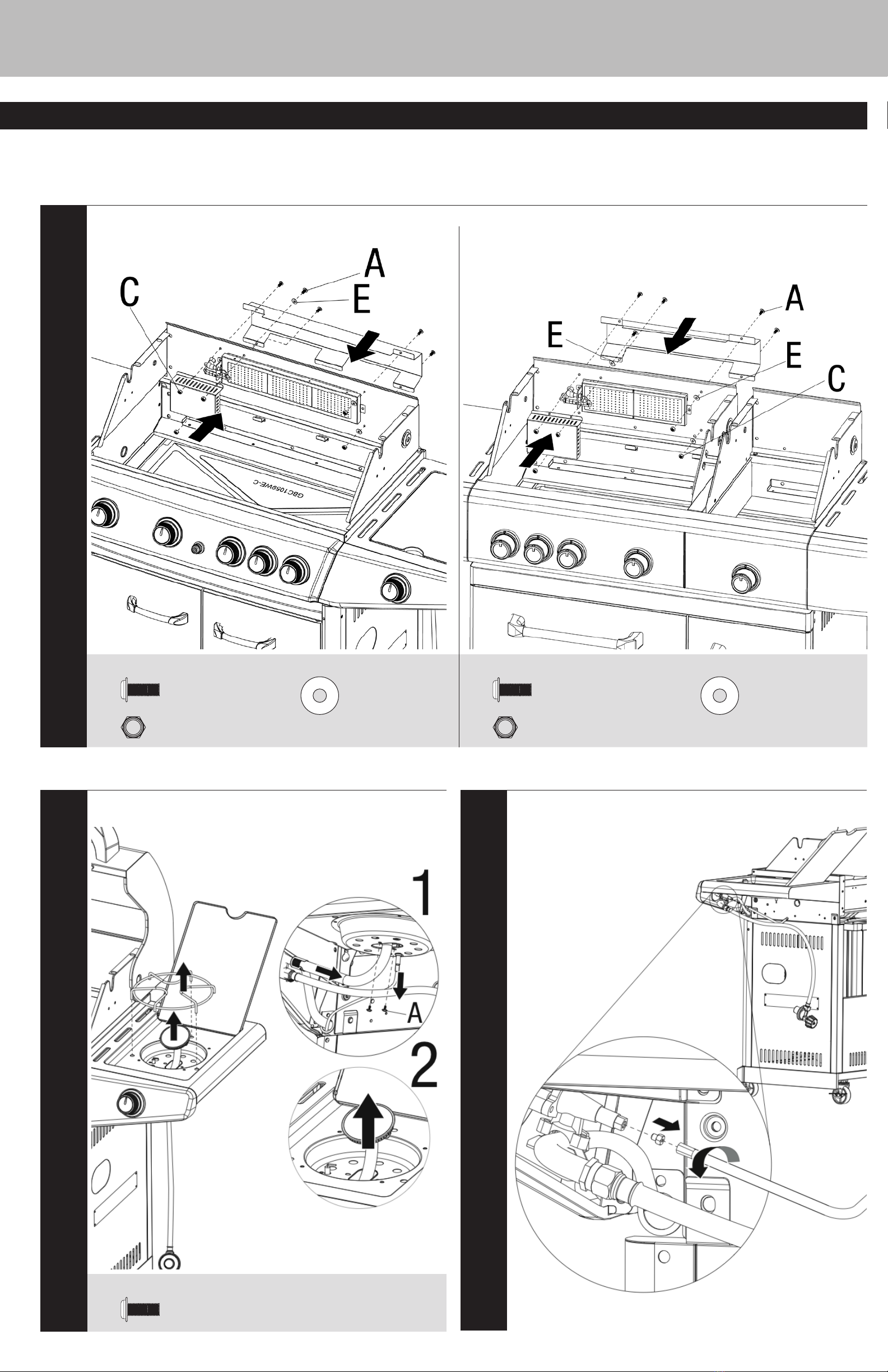

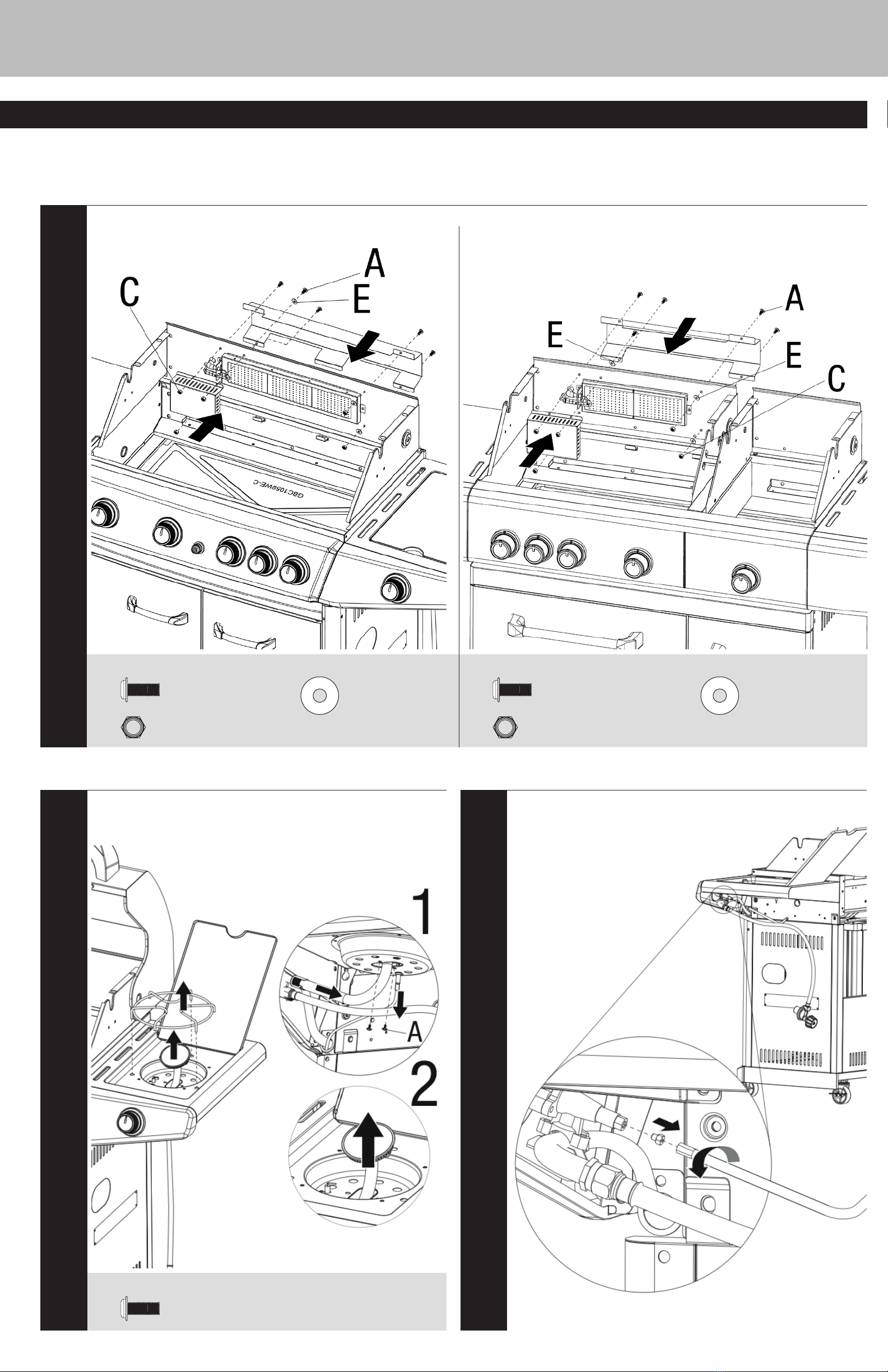

Attach Infrared Back Burner Covers
GBC1059WE-C / GBC1076WE-C GBC1069WB-C
GBC1059WE-C / GBC1076WE-C
Ax 5
Cx 5
Ex 3
GBC1069WB-C
Ax 5
Cx 5
Ex 3

Natural Gas Conversion Instructions – VFK1000W-C
Model No. GBC1059WB-C, GBC1059WE-C, GBC1069WB-C, GBC1076WE-C Contact 1.800.762.1142 for assistance. Do not return to place of purchase.
Conversion Instructions (continued)
12

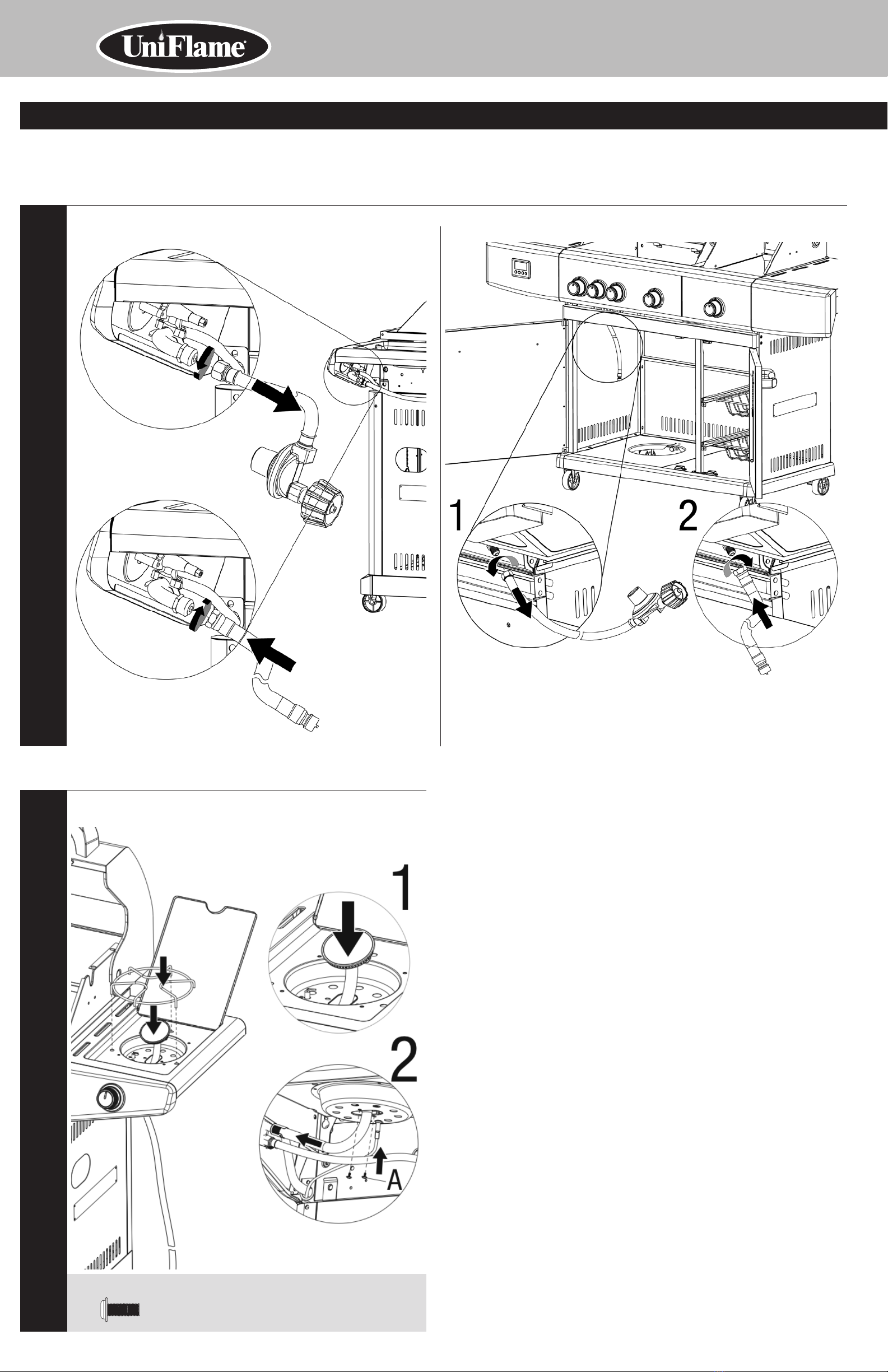

Remove LP Gas Regulator/Hose Assembly and Attach Natural Gas Hose Assembly
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C GBC1069WB-C
13
Attach Side Burner, Igniter Wire and Side Burner Grid
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C
Ax 2

Contact 1.800.762.1142 for assistance. Do not return to place of purchase.
page no.
9
Conversion Instructions (continued)
15
Attach Lid(s)
GBC1059WE-C / GBC1076WE-C GBC1069WB-C
GBC1059WE-C / GBC1076WE-C
Fx 2 Hx 2
GBC1069WB-C
Fx 2
Gx 1
Hx 3
14
Attach Burners and Igniter Wires
GBC1059WB-C / GBC1059WE-C GBC1059WB-C
Bx 5
GBC1059WE-C
Bx 4
GBC1069WB-C GBC1069WB-C
Ax 2
Bx 3
GBC1076WE-C GBC1076WE-C
Ax 2
Bx 4

Natural Gas Conversion Instructions – VFK1000W-C
Model No. GBC1059WB-C, GBC1059WE-C, GBC1069WB-C, GBC1076WE-C Contact 1.800.762.1142 for assistance. Do not return to place of purchase.
Conversion Instructions (continued)
16

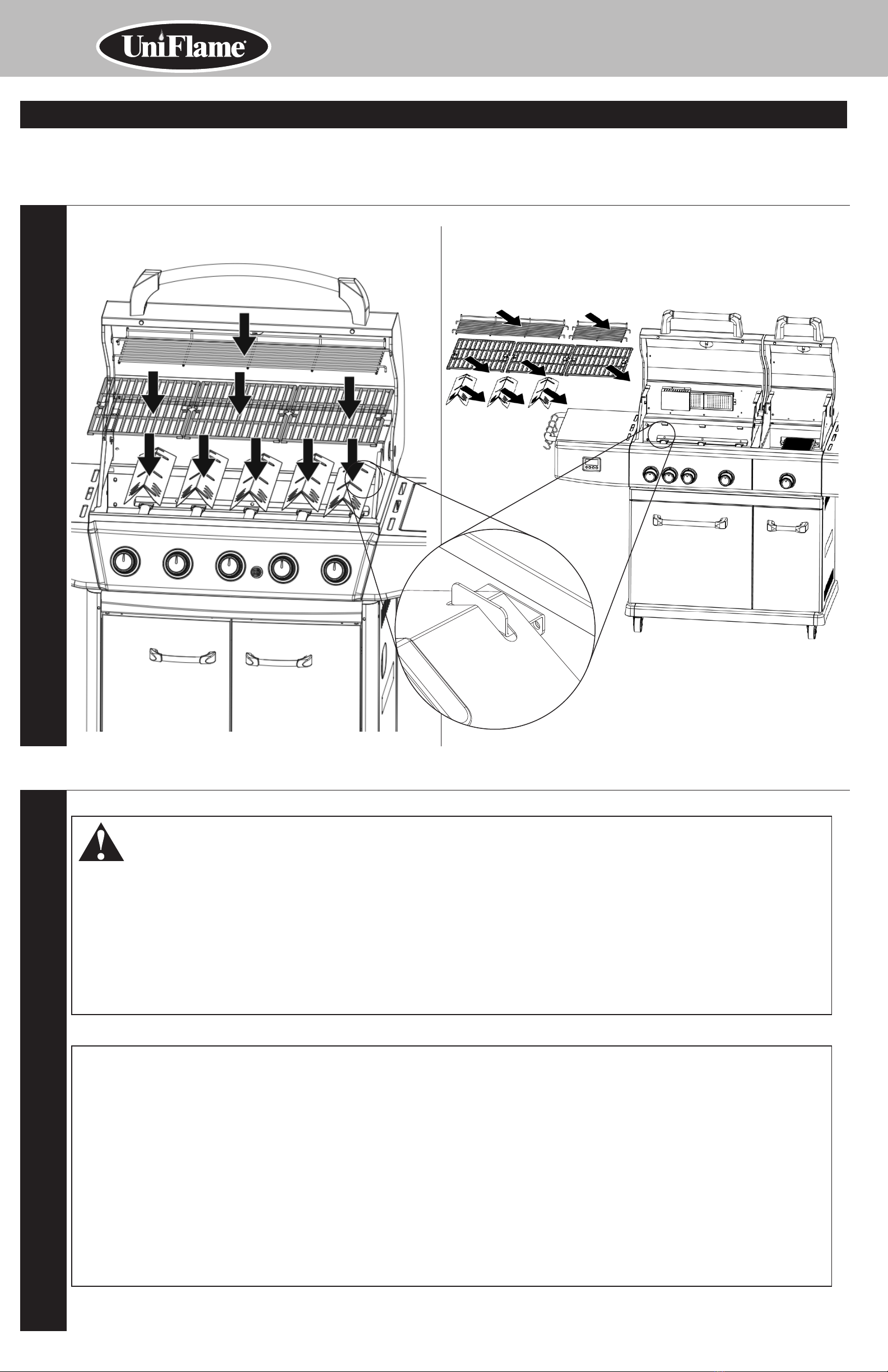

Insert Heat Plates, Cooking Grids and Warming Rack(s)
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C GBC1069WB-C
17
Perform a Leak Check
DANGER
If you smell gas -
1. Shut off gas to appliance.
2. Extinguish any open flame.
3. Open lid.
4. If odor continues, keep away from the appliance and immediately call your gas supplier or your
fire department.
1. Do NOT operate if gas leak is present. Gas leaks may cause a fire or explosion.
2. You must follow all leak-checking procedures before operating. To prevent fire or explosion hazard
when testing for a leak:
a. Always perform leak test before lighting the grill and each time natural gas line is connected.
b. No smoking. Do not use or permit sources of ignition in the area while conducting a leak test.
c. Conduct the leak test outdoors in a well-ventilated area.
d. Do NOT use matches, lighters or a flame to check for leaks.
e. Do NOT use grills until any and all leaks are corrected.
If you are unable to stop a leak, disconnect the natural gas supply. Call a gas appliance
serviceman.

Contact 1.800.762.1142 for assistance. Do not return to place of purchase.
page no.
11
Installing Natural Gas Line
Installation should be done by a qualified service person.
CAUTION: If young children are in the area, a locking valve should be
considered.
Connect Natural Gas Line
Before connecting, be sure that there is no debris caught in
the head of the natural gas line, head of the grill natural gas
line or in the head of the burner and burner ports.
Connect grill natural gas line to natural gas line.
Disconnect Natural Gas Line
Before disconnecting make sure the natural gas line valve is “OFF”.
Disconnect grill natural gas line from natural gas line.
Operating Instructions
Checking for Leaks
See your grill’s Owner’s Manual for Instructions. If you
do not have the owner’s manual please call Customer
Care at 1.800.762.1142 or visit www.bluerhino.com.
Burner Connections
1. Make sure the control valve and hose connections
are securely fastened to the burner.
If your unit was assembled for you, visually check
the connection between the burner venturi pipe and
orifice. Make sure the burner venturi pipe fits over
the orifice.
WARNING: Failure to inspect this
connection or follow these instructions
could cause a fire or an explosion
which can cause death, serious bodily
injury or damage to property.
2. Please refer to diagram for proper installation.
(Figures 1, 2 and 4)
3. If the burner pipe does not rest flush to the orifice,
please contact 1.800.762.1142 for assistance.
Gas Line Connection
1. Make 2-3 oz. of leak solution by mixing one part
liquid dishwashing soap with three parts water.
2. Make sure control knobs are (OFF) position.
(Figure 3)
3. Connect natural gas line per “Installing Natural Gas
Line” section.
4. Turn “ON” natural gas main valve.
4. Spoon leak check solution at all “X” locations
(Figures 1, 2 and 4)
a. If any bubbles appear turn natural gas main valve
“OFF”, reconnect and re-test.
b. If you continue to see bubbles after several
attempts, turn natural gas main valve “OFF”
and disconnect natural gas line and contact
1.800.762.1142 for assistance.
c. If no bubbles appear after one minute turn natural
gas main valve “OFF”, wipe away solution and
proceed.
Operating Main Burners
See your grill’s Owner’s Manual for Instructions. If you
do not have the owner’s manual please call Customer
Care at 1.800.762.1142 or visit www.bluerhino.com.
Operating Infrared Sear Burner
See your grill’s Owner’s Manual for Instructions. If you
do not have the owner’s manual please call Customer
Care at 1.800.762.1142 or visit www.bluerhino.com.
Operating Side Burner
See your grill’s Owner’s Manual for Instructions. If you do not have the owner’s manual please
call Customer Care at 1.800.762.1142 or visit www.bluerhino.com.
Operating Infrared Back Burner
See your grill’s Owner’s Manual for Instructions. If you do not have the owner’s manual please
call Customer Care at 1.800.762.1142 or visit www.bluerhino.com.
Cleaning and Care
See your grill’s Owner’s Manual for Instructions. If you do not have the owner’s manual please
call Customer Care at 1.800.762.1142 or visit www.bluerhino.com.
Limited Warranty
Blue Rhino Global Sourcing, Inc (“Vendor”) warrants to the original retail purchaser of this
product, and to no other person, that if this product is assembled and operated in accordance
with the printed instructions accompanying it, then for a period of one (1) year from the date
of purchase, all parts in such product shall be free from defects in material and workmanship.
Vendor may require reasonable proof of your date of purchase. Therefore, you should retain
your sales slip or invoice. This Limited Warranty shall be limited to the repair or replacement of
parts, which prove defective under normal use and service and which Vendor shall determine
in its reasonable discretion upon examination to be defective. Before returning any parts, you
should contact Vendor’s Customer Service Department using the contact information listed
below. If Vendor confirms, after examination, a defect covered by this Limited Warranty in any
returned part, and if Vendor approves the claim, Vendor will replace such defective part without
charge. If you return defective parts, transportation charges must be prepaid by you. Vendor will
return replacement parts to the original retail purchaser, freight or postage prepaid.
This Limited Warranty does not cover any failures or operating difficulties due to accident,
abuse, misuse, alteration, misapplication, improper installation or improper maintenance or
service by you or any third party, or failure to perform normal and routine maintenance on
the product as set out in this owner’s manual. In addition, the Limited Warranty does not cover
damage to the finish, such as scratches, dents, discoloration, rust or other weather damage,
after purchase.
This Limited Warranty is in lieu of all other express warranties. Vendor disclaims all warranties
for products that are purchased from sellers other than authorized retailers or distributors,
including the warranty of merchantability or the warranty of fitness for a particular purpose.
VENDOR ALSO DISCLAIMS ANY AND ALL IMPLIED WARRANTIES, INCLUDING WITHOUT
LIMITATION THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE. VENDOR SHALL NO LIABILITY TO PURCHASER OR ANY THIRD PARTY FOR ANY
SPECIAL, INDIRECT, PUNITIVE, INCIDENTAL, OR CONSEQUENTIAL DAMAGES. Vendor further
disclaims any implied or express warranty of, and assumes no responsibility for, defects in
workmanship caused by third parties.
This Limited Warranty gives the purchaser specific legal rights; a purchaser may have other
rights depending upon where he or she lives. Some jurisdictions do not allow the exclusion or
limitation of special, incidental or consequential damages, or limitations on how long a warranty
lasts, so the above exclusion and limitations may not apply to everyone.
Vendor does not authorize any person or company to assume for it any other obligation or
liability in connection with the sale, installation, use, removal, return, or replacement of its
equipment, and no such representations are binding on Vendor.
Blue Rhino Global Sourcing, Inc
Winston-Salem, North Carolina 27105 USA
1.800.762.1142
Figure 1
X
Burner
venturi
pipe
Gas Valve
with Orifice
Main Burners
Valve
Soft Pipe
Connection
Figure 2
X
X
Gas
Connection
Gas Valve with
Orifice
Valve
Soft Pipe
Connection Side Burner
Burner
venturi
pipe
Figure 3
Figure 4
X
X
Operating Instructions (continued)

Natural Gas Conversion Instructions – VFK1000W-C
Model No. GBC1059WB-C, GBC1059WE-C, GBC1069WB-C, GBC1076WE-C

Fabriqué en Chine pour: Blue Rhino Global Sourcing, Inc
Winston-Salem, NC 27104 États-Unis • 1.800.762.1142, www.bluerhino.com
© 2011 Blue Rhino Global Sourcing, Inc. Tous droits réservés.
UniFlame®est une marque déposée de Blue Rhino Global Sourcing, Inc. Tous droits réservés. VFK1000W-C-OM-109 EF
AVERTISSEMENT
POUR VOTRE SÉCURITÉ:
1. Toute installation défectueuse ou modification
incorrecte ainsi que tout mauvais réglage ou
entretien incorrect risque d’entraîner des blessures
ou des dégâts matériels.
2. Lire complètement les instructions d’installation,
d’utilisation et d’entretien avant de procéder à la
maintenance de l’appareil ou à son entretien.
3. Le non-respect de ces consignes risque de provoquer
un incendie ou une explosion et entraîner des dégâts
matériels, des blessures graves voir la mort.
4. Ce manuel d’utilisation contient des consignes
de sécurité indispensables au montage et au bon
fonctionnement ce l’appareil.
5. Lire et suivre toutes les mises en garde et
instructions avant d’assembler et d’utiliser l’appareil.
6. Suivre toutes les mises en garde et instructions lors
de l’utilisation de l’appareil.
7. Conserver ce manuel afin de pouvoir s’y référer
ultérieurement.
AVERTISSEMENT
POUR VOTRE SÉCURITÉ:
Pour usage à l’extérieur seulemaent
(hors de tout abri clos)
Table of Contents
Consignes de sécurité importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 2
Vue éclatée des pièces et quincaillerie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Instructions de conversion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation de la conduite d’alimentation en gaz naturel. . . . . . . . . . . . . . . . . . . . 11
Brancher le tuyau de gaz naturel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Débrancher le tuyau de gaz naturel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Fonctionnement.................................................. 11
Rechercher une fuite potentielle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Fonctionnement des brûleurs principaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Fonctionnement du brûleur infrarouge pour saisir les aliments . . . . . . . . . . . . . 11
Fonctionnement du brûleur latéral. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Fonctionnement du brûleur arrière infrarouge . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Garantielimitée .................................................. 11
L’utilisation et l’installation de cet appareil doivent être conformes aux codes locaux. En
l’absence de codes locaux, suivez le Code national du gaz combustible, les normes ANSI
Z223.1/NFPA 54, le Code d’installation du gaz naturel et du propane, CAN/CGA-B149.1
ou le Code sur le stockage et la manipulation du propane, B149.2.
INSTRUCTIONS DE CONVERSION
Fabriqué à partir de 70% de
bagasse de canne à sucre
(résidu de pulpe de canne à
sucre sans danger pour
l’environnement)
Cette trousse de conversion au gaz naturel peut
être utilisée UNIQUEMENT avec les barbecues
indiqués ci-dessus.
Conservez ces instructions afin de pouvoir les consulter
ultérieurement. Si vous êtes en train d’assembler cet
appareil pour une autre personne, veuillez lui fournir le
manuel afin qu’elle puisse le lire et le consulter plus tard.
L’installation doit être effectuée par du personnel
qualifié.
Utiliser uniquement des pièces agréées de l’usine Blue Rhino
Global Sourcing, Inc. L’emploi de toute pièce non agréée peut
être dangereuse et entraînera l’annulation de la garantie.
Trousse de conversion au gaz naturel pour
GBC1059WB-C / Gainesville GBC1059WE-C / Gilmour
GBC1069WB-C / Jackson GBC1076WE-C / Memphis

Trousse de conversion au gaz naturel – VFK1000W-C
modèles nº GBC1059WB-C, GBC1059WE-C, GBC1069WB-C, GBC1076WE-C Pour toute assistance, appeler le 1.800.762.1142. Ne pas retourner au point de vente.
L’installation et les réparations doivent être effectuées par du personnel
qualifiée.
Ce barbecue doit être utilisé uniquement à l’extérieur et ne doit pas être utilisé
dans un immeuble, un garage ou tout autre espace clos.
NE PAS utiliser ou allumer cet appareil à moins de dix (10) pieds (3 m) de tout
mur, construction ou immeuble.
Pour usage domestique seulement. Ce barbecue N’est PAS destiné à un usage
commercial.
Ce barbecue n’est pas sensé être utilisé pour se chauffer et ne devrait jamais
être utilisé en tant que chauffage d’appoint. Des émanations TOXIQUES peuvent
s’accumuler et provoquer l’asphyxie.
Ce barbecue est homologué afin de pouvoir être utilisé en toute sécurité
uniquement aux États-Unis et au Canada. Ne pas modifier ce barbecue afin
de pouvoir l’utiliser autre part. Toute modification ou altération présentera un
danger de fonctionnement.
Avis aux personnes habitant en appartements : Vérifier auprès de la gérance
pour connaître les conditions requises, la réglementation et le code de prévention
des incendies de votre complexe d’habitations collectives. Si permis, utiliser le
barbecue en le posant au sol en laissant une distance de sécurité de dix (10)
pieds (3 m) entre le barbecue et toute structure. Ne pas utiliser sous un balcon.
Caractéristiques du gaz naturel (GN) :
a. Le gaz naturel est un gaz inflammable et dangereux si ce dernier n’est pas
manipulé correctement. Il est indispensable de connaître les dangers encourus
avant d’utiliser tout appareil fonctionnant au gaz naturel.
b. Le gaz naturel est un gaz inflammable qui risque d’exploser sous pression.
c. Le gaz naturel à l’état naturel est inodore. Pour votre sécurité, un odorisant
ayant l’odeur de choux avariés a été ajouté.
d. Tout contact du gaz naturel avec la peau risque d’entraîner des engelures.
Ne pas introduire d’outil ni de corps étranger dans la sortie de la valve de gaz
ni dans la soupape de sécurité. Vous risquez d’endommager la soupape et de
provoquer une fuite. Toute fuite de gaz naturel risque de provoquer une explosion
ou un incendie et d’entraîner des blessures graves voire la mort.
Ne pas bloquer ni boucher les trous sur les côtés ou à l’arrière du barbecue.
Fermer le robinet de gaz de la conduite principale d’alimentation en gaz naturel.
Ne jamais entreposer une bouteille de propane de rechange sous ou à proximité
de cet appareil.
Ne jamais essayer de raccorder ce barbecue au circuit de propane d’une
caravane, autocaravane ou de votre maison.
La prise d’alcool, de médicaments ou de drogues risque de nuire à l’aptitude de
l’utilisateur à assembler ou à utiliser cet appareil en toute sécurité.
La présence de fortes odeurs, ou si l’utilisateur a un rhume ou des sinus
bouchés, risque de nuire à la détection d’une fuite de gaz naturel. Faire preuve
de précaution et de bon sens lors d’un test d’étanchéité et pour rechercher une
fuite.
Ne jamais utiliser de charbon de bois, de liquide allume-barbecue, de pierres de
lave, d’essence, de kérosène, de pétrole lampant ou d’alcool avec ce barbecue.
Votre barbecue a été vérifié en usine afin de s’assurer que les raccords ne
présentent aucune fuite. Vérifier à nouveau tous les raccords en suivant les
instructions du chapitre “Fonctionnement” du manuel car il est possible qu’ils se
soient desserrés lors du transport.
Vérifier que l’appareil ne présente aucune fuite même si ce dernier a été
assemblé pour vous par quelqu’un d’autre.
Ne pas utiliser le barbecue en cas de fuite de gaz. Toute fuite de gaz risque de
provoquer un incendie ou une explosion.
Il est obligatoire de suivre toutes les procédures de détection de fuite avant
d’utiliser cet appareil. Afin d’éviter tout risque d’incendie et d’explosion lorsque
l’on recherche une fuite :
a. Vérifier que le circuit ne présente pas de fuite en effectuant un “test
d’étanchéité” avant d’allumer le barbecue à chaque fois que le tuyau de gaz
est branché.
b. Interdiction de fumer. Ne pas utiliser ni laisser de sources d’ignition à
proximité du barbecue lorsque l’on recherche une fuite.
c. Effectuer le test d’étanchéité en plein air, dans un emplacement bien aéré.
d. Ne pas utiliser d’allumettes, de briquets ou de flamme nue afin de rechercher
une fuite.
e. Ne pas utiliser le barbecue avant d’avoir réparé toute les fuites.
S’il s’avère impossible d’arrêter une fuite, fermer le robinet de gaz de la
conduite principale d’alimentation en gaz naturel. Contacter un réparateur ou
votre compagnie du gaz.
Cet appareil et son robinet d’arrêt doivent être débranchés de la tuyauterie
d’alimentation de gaz à chaque fois qu’un test de pression de la tuyauterie est
effectué à une pression excédant 1/2 psi (3,5 kpa).
Cet appareil doit être isolé de la tuyauterie d’alimentation de gaz en fermant
le robinet d’arrêt manuel lors de toute vérification de pression de la tuyauterie
d’alimentation de gaz à des pressions d’essai égales ou inférieures à 1/2 psi (3,5
kpa).
Ce barbecue a été mis au point pour pouvoir fonctionner avec la pression
d’alimentation suivante : 7 po. (18 cm) de colonne d’eau.
Ne pas utiliser ni entreposer d’essence ou de liquides aux vapeurs inflammables
à moins de 7,6 m de cet appareil.
Ne pas utiliser le barbecue en présence de vapeurs et émanations explosives.
Veiller à ce que la zone autour du barbecue demeure dégagée et dépourvue de
matières combustibles, d’essence et d’autres liquides aux vapeurs inflammables.
S’assurer que toute matière combustible se trouve toujours à une distance de
sécurité minimum de 36 po. (92 cm) cm sur les côtés et derrière le barbecue. NE
PAS utiliser ce barbecue sous un toit ou une structure quelconque suspendue, en
saillie ou en surplomb au dessus du barbecue.
Il est primordial que le compartiment de la soupape de commande du barbecue,
les brûleurs et les passages par où l’air circule demeurent propres. Vérifier le
barbecue avant chaque utilisation.
Ne modifier en aucune façon le barbecue. Toute modification ou altération
entraînera l’annulation de la garantie.
Ne pas utiliser le barbecue à moins qu’il ne soit COMPLÈTEMENT assemblé et
que les pièces ne soient toutes fixées et serrées.
Ne pas placer ce type de barbecue dans un espace où le barbecue sera encastré.
Le non respect de cette mise en garde risque de provoquer une explosion ou un
incendie et d’entraîner des dégâts matériels, des blessures graves voire la mort.
Ce barbecue doit être vérifié et nettoyé en entier régulièrement. Nettoyer et
inspecter le tuyau à chaque fois, avant d’utiliser l’appareil. En cas d’abrasion,
d’usure, de coupures ou de fuite, le tuyau doit être remplacé avant que cet
appareil ne soit mis en fonctionnement.
Utiliser uniquement le régulateur et le tuyau fournis. Le régulateur et le tuyau de
rechange doivent être ceux spécifiés par le fabricant.
Utiliser uniquement des pièces agréées de l’usine Blue Rhino Global Sourcing,
Inc. L’emploi de toute pièce non agréée peut être dangereuse et entraînera
l’annulation de la garantie.
Ne pas utiliser cet appareil avant de lire le chapitre « Fontionnement » de ce
manuel.
Ne pas toucher les pièces métalliques du barbecue avant qu’il n’ait
complètement refroidi (attendre environ 45 minutes) afin de ne pas se brûler
à moins de porter des vêtements de protection (gants, maniques, attirail de
barbecue, etc.).
Ne pas installer ni utiliser cet appareil à bord d’un bateau ou d’un véhicule
récréatif.
Lors de la cuisson, conserver toujours à portée de main des articles ou matières
capables d’éteindre le feu. En cas de feu de graisse, ne tentez pas d’éteindre le
feu avec de l’eau. Utiliser un extincteur à poudre BC ou étouffez le feu avec de la
terre, du sable ou du bicarbonate de soude.
Ne pas utiliser le barbecue par grand vent.
Ne jamais se pencher au-dessus du barbecue pour l’allumer.
Ne jamais laisser un barbecue allumé sans surveillance surtout si des enfants ou
des animaux domestiques et de compagnie sont à proximité.
Ne pas placer de récipient vide sur le barbecue lorsqu’il est allumé.
Faire preuve de précautions au moment de placer quelque chose sur le barbecue
lorsqu’il est allumé.
Ne pas essayer de déplacer le barbecue quand il est allumé. Laisser le barbecue
refroidir avant de le déplacer ou de le remiser.
Le tuyau de gaz naturel doit être débranché et retiré avant de déplacer le
barbecue.
Le remisage du barbecue à l’intérieur est autorisé seulement si le tuyau de
gaz naturel a été débranché et retiré de l’appareil et correctement entreposé à
l’extérieur.
Veiller à toujours ouvrir le couvercle du barbecue lentement et avec précaution
car la chaleur et la vapeur piégées à l’intérieur risquent de provoquer de graves
brûlures.
Ne pas tenter de débrancher le régulateur de gaz du raccord de l’alimentation du
gaz lorsque le barbecue est allumé.
Placer toujours le barbecue sur une surface plane et dure. Il est déconseillé de le
placer sur de l’asphalte ou du bitume.
Placer les tuyaux souples de gaz le plus loin possible des surfaces chaudes et de
l’égouttage des graisses brûlantes.
Veiller à ce que les câbles et cordons électriques demeurent toujours loin du
barbecue lorsqu’il est chaud.
Après une période de remisage ou si le barbecue n’a pas été utilisé pour une
certaine période, s’assurer qu’il n’y a pas de fuite et que les brûleurs ne sont pas
bouchés. Vérifier également que le tuyau ne présente pas de traces d’abrasion,
d’usure ou de coupures.
Le fait de ne pas maintenir le couvercle ouvert lors de l’allumage des brûleurs du
barbecue ou de ne pas attendre 5 minutes afin que le gaz se dissipe au cas où le
barbecue ne s’allume pas, risque de provoquer une flambée soudaine explosive.
Ne jamais utiliser le barbecue sans avoir installé auparavant le diffuseur de
chaleur.
Veiller à toujours utiliser un thermomètre à viande afin de s’assurer que la
nourriture est cuite à une température adéquate.
Porter des gants de protection pour assembler cet article.
Ne pas forcer les pièces les unes dans les autres afin d’éviter toute blessure et
éviter d’endommager cet article.
Ne jamais recouvrir complètement la zone de cuisson avec du papier
d’aluminium.
Les consignes ci-dessus doivent être strictement respectées et le non respect
de ces consignes risque de provoquer des dégâts matériels ou d’entraîner des
blessures graves voire la mort.
DANGER: Le non-respect des avis de danger, des mises en garde et des consignes de sécurité de ce manuel risque de provoquer un incendie ou une
explosion et d’entraîner des dégâts matériels, des blessures graves voire la mort.
AVERTISSEMENT:
DANGER
En cas d’odeur de gaz :
1. Fermer le robinet de gaz alimentant l’appareil.
2. Éteindre toute flamme.
3. Ouvrir le couvercle.
4. Si l’odeur persiste, s’éloigner de l’appareil et contacter
immédiatement les pompiers.
Le non-respect de ces instructions risque de provoquer un incendie ou
une explosion et d’entraîner des dégâts matériels, des blessures graves
voire la mort.
DANGER
Ne jamais laisser un barbecue allumé sans surveillance.
AVERTISSEMENT
POUR VOTRE SÉCURITÉ:
Ne pas utiliser ni entreposer d’essence ou de liquides présentant des
vapeurs inflammables dans le voisinage de cet appareil ou de tout autre
appareil.

Pour toute assistance, appeler le 1.800.762.1142. Ne pas retourner au point de vente.
page
3
Pièces requises pour l’assemblage (non fournies)
Tournevis cruciforme Phillips nº2 1 pc
Clé M10 1 pc
Clé M16 2 pcs
Clé M22 1 pc
1
Liste des pièces
1Tuyau souple pour gaz
naturel 55-08-212
2Raccord rapide 55-10-339
Vue éclatée
2
Quincaillerie (non fournie)
AVis Nickelée, tête bombée Phillips, M4x10
BVis Nickelée, tête bombée Phillips, M6x10
CÉcrou Nickelé, M4
DÉcrou Nickelé, M12
ERondelle Nickelée, ø4,2
FGoupille
GGoupille
HGoupille fendue
Pièces requises pour l’assemblage (fournies)
Clé 1 pc
1
NE PAS RETOURNER AU MAGASIN AVEC CET
ARTICLE.
Pour toute assistance technique, appelez le numéro sans
frais 1.800.762.1142. Faites en sorte que votre manuel
d’utilisation et le modèle numéro soient à portée de main
afin de pouvoir vous y référer.
Remarque: Le numéro du modèle se trouve au dos du chariot.
Pour faciliter la conversion:
• Pour éviter de perdre des petites pièces ou la quincaillerie
d’installation, assemblez cet article sur une surface dure et
plane qui ne comporte pas de trous ni de fissures.
• Prévoyez une surface de travail suffisamment grande afin
d’étaler toutes les pièces et la quincaillerie d’installation.
• Lorsque nécessaire, serrez toute les fixations et la visserie en
premier, puis une fois l’étape terminée, serrez-les complètement.
• Suivez toutes les étapes dans l’ordre afin d’assembler
correctement cet article.
Pour effectuer la conversion, vous aurez besoin des choses suivantes:
• une (1) solution de détection de fuites (voir instructions sur la
préparation de la solution au chapitre « Fonctionnement »).
Temps de conversion: environ une (1) heure.
Instructions de conversion
2
Retirer les grilles de réchauffage, les grilles de cuisson
et les diffuseurs de chaleur
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C
GBC1069WB-C

Trousse de conversion au gaz naturel – VFK1000W-C
modèles nº GBC1059WB-C, GBC1059WE-C, GBC1069WB-C, GBC1076WE-C Pour toute assistance, appeler le 1.800.762.1142. Ne pas retourner au point de vente.
Instructions de conversion (suite)
4
Retirer les brûleurs et les fils de l’allumeur
GBC1059WB-C / GBC1059WE-C GBC1059WB-C
Bx 5
GBC1059WE-C
Bx 4
GBC1069WB-C GBC1069WB-C
Ax 2
Bx 3
GBC1076WE-C GBC1076WE-C
Ax 2
Bx 4
3
Retirer le(s) couvercle(s)
GBC1059WE-C / GBC1076WE-C GBC1069WB-C
GBC1059WE-C / GBC1076WE-C
Fx 2 Hx 2
GBC1069WB-C
Fx 2
Gx 1
Hx 3

Pour toute assistance, appeler le 1.800.762.1142. Ne pas retourner au point de vente.
page
5
Instructions de conversion (suite)
6
Retirer les protecteurs du brûleur arrière infrarouge
GBC1059WE-C / GBC1076WE-C GBC1069WB-C
GBC1059WE-C / GBC1076WE-C
Ax 5
Cx 5
Ex 3
GBC1069WB-C
Ax 5
Cx 5
Ex 3
5
Retirer les pièces des orifices des brûleurs principaux
GBC1059WB-C / GBC1059WE-C
GBC1069WB-C
GBC1076WE-C

Trousse de conversion au gaz naturel – VFK1000W-C
modèles nº GBC1059WB-C, GBC1059WE-C, GBC1069WB-C, GBC1076WE-C Pour toute assistance, appeler le 1.800.762.1142. Ne pas retourner au point de vente.
Instructions de conversion (suite)
7
Retirer la pièce de l’orifice avant du brûleur arrière infrarouge
GBC1059WE-C / GBC1069WB-C / GBC1076WE-C
Orifice de PL
Orifice de GN
Orifice de GN
8
Retirer la pièce de l’orifice arrière du brûleur arrière infrarouge
GBC1059WE-C / GBC1069WB-C / GBC1076WE-C GBC1069WB-C GBC1059WE-C / GBC1076WE-C

Pour toute assistance, appeler le 1.800.762.1142. Ne pas retourner au point de vente.
page
7
Instructions de conversion (suite)
10
Retirer la grille du brûleur latéral, le fil de l’allumeur et
le brûleur latéral
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C
Ax 2
11
Retirer la pièce de l’orifice du brûleur latéral
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C
9
Fixer les protecteurs du brûleur arrière infrarouge
GBC1059WE-C / GBC1076WE-C GBC1069WB-C
GBC1059WE-C / GBC1076WE-C
Ax 5
Cx 5
Ex 3
GBC1069WB-C
Ax 5
Cx 5
Ex 3

Trousse de conversion au gaz naturel – VFK1000W-C
modèles nº GBC1059WB-C, GBC1059WE-C, GBC1069WB-C, GBC1076WE-C Pour toute assistance, appeler le 1.800.762.1142. Ne pas retourner au point de vente.
Instructions de conversion (suite)
12
Retirer le régulateur de propane et son tuyau et fixer le tuyau souple d’alimentation en gaz naturel
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C GBC1069WB-C
13
Fixer le brûleur latéral, le fil de l’allumeur et la grille du
brûleur latéral
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C
GBC1059WB-C / GBC1059WE-C / GBC1076WE-C
Ax 2
